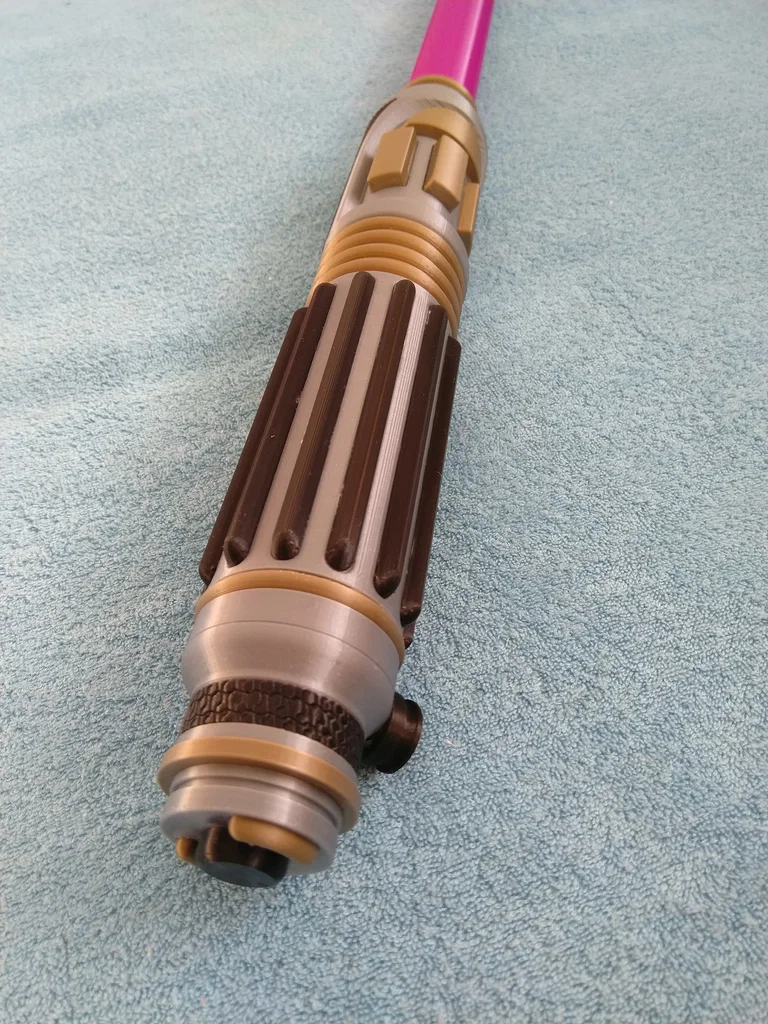

Kiếm Ánh Sáng Mace Windu Gấp Gọn

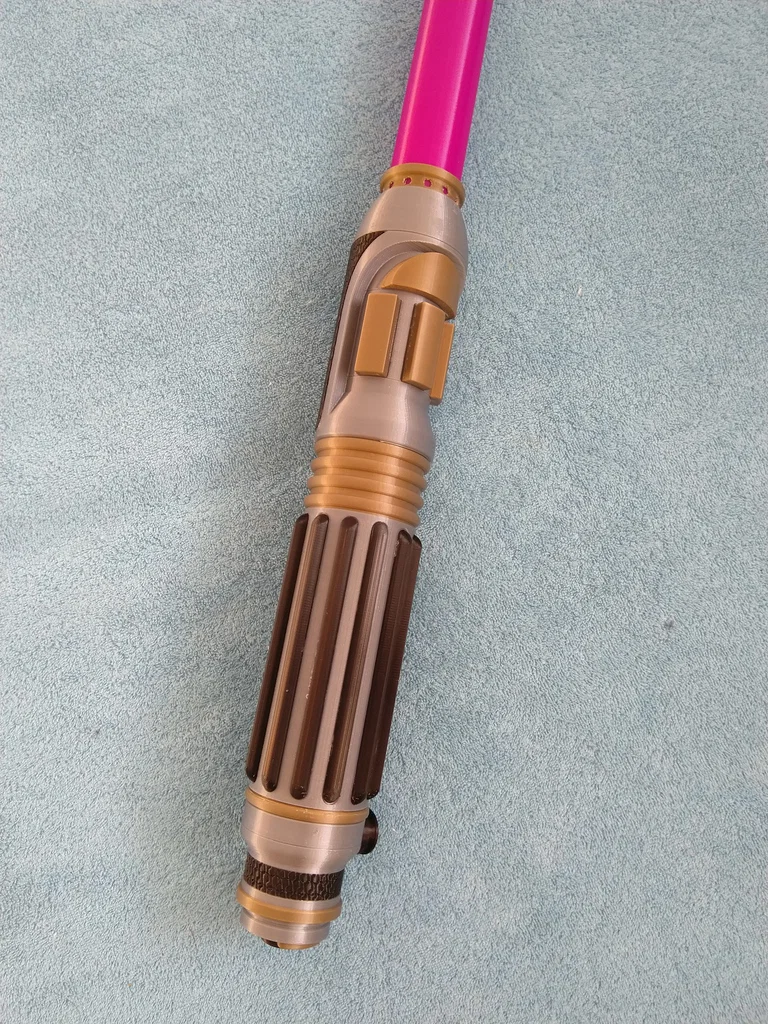

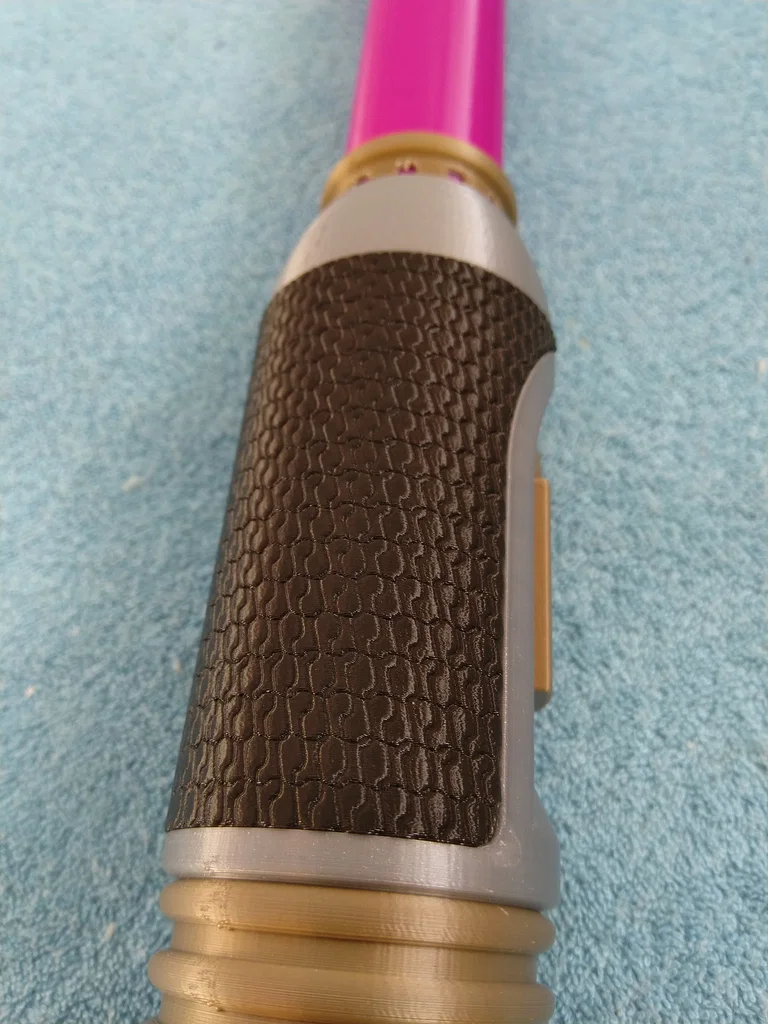

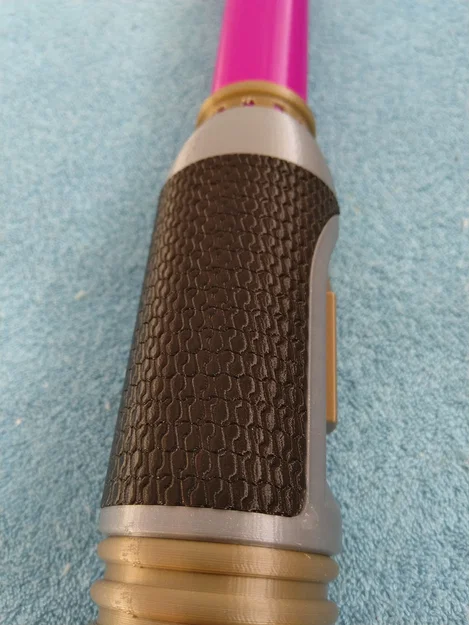

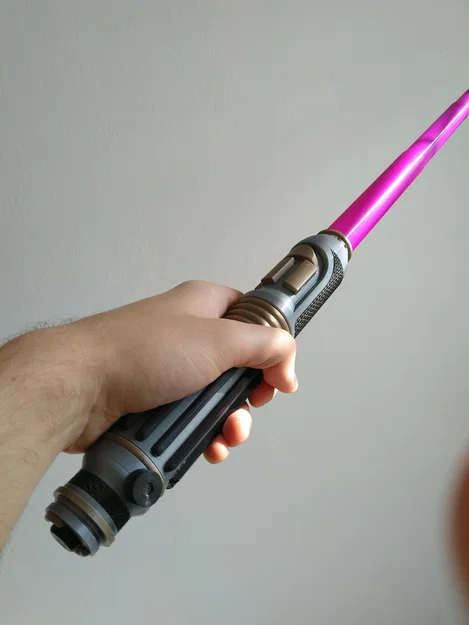

Một thanh kiếm ánh sáng (lightsaber) có thể thu gọn, mẫu Mace Windu, dựa trên ý tưởng gốc của 3DPRINTINGWORLD. Phần chuôi được thiết kế từ đầu, nhưng phần lưỡi có thể tái sử dụng.

Thiết kế bằng FreeCAD, file dự án cũng như template FreeCAD của tôi đều được đính kèm.

Nó được thiết kế để in bằng cách đổi màu đơn giản ở các lớp nhất định (xem hình để chọn đúng lớp) và dán các bộ phận riêng lẻ khác màu lại với nhau. Loại keo siêu dính nào cũng dùng tốt với PLA, nhưng hãy cẩn thận với việc đổi màu, nếu làm không đúng cách, mô hình sẽ bị bong lớp yếu ở đó.

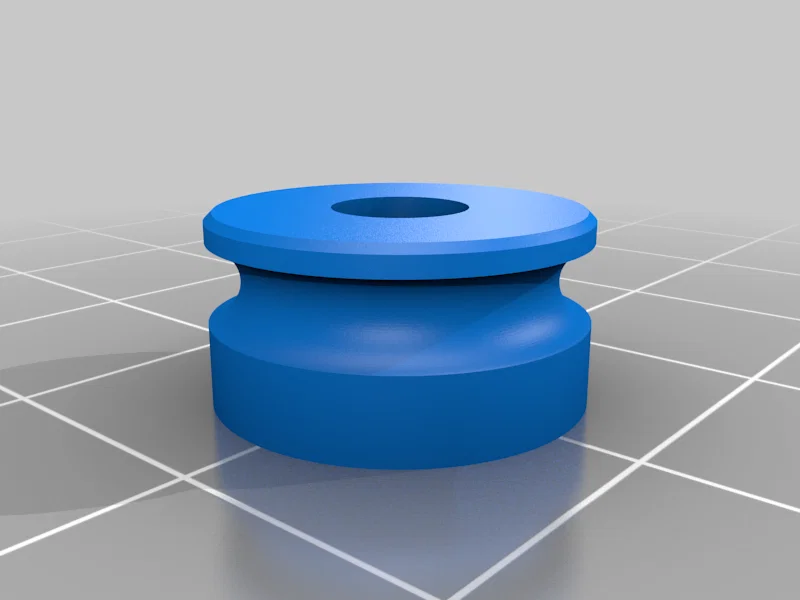

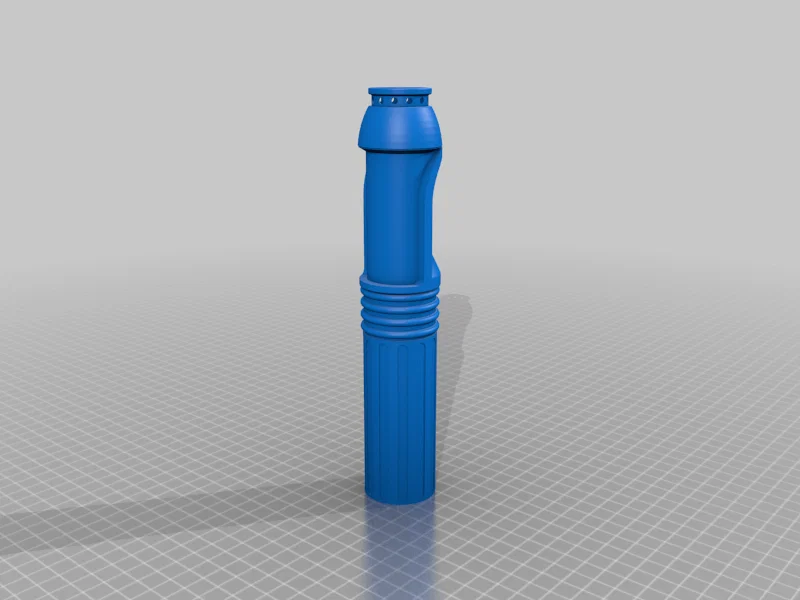

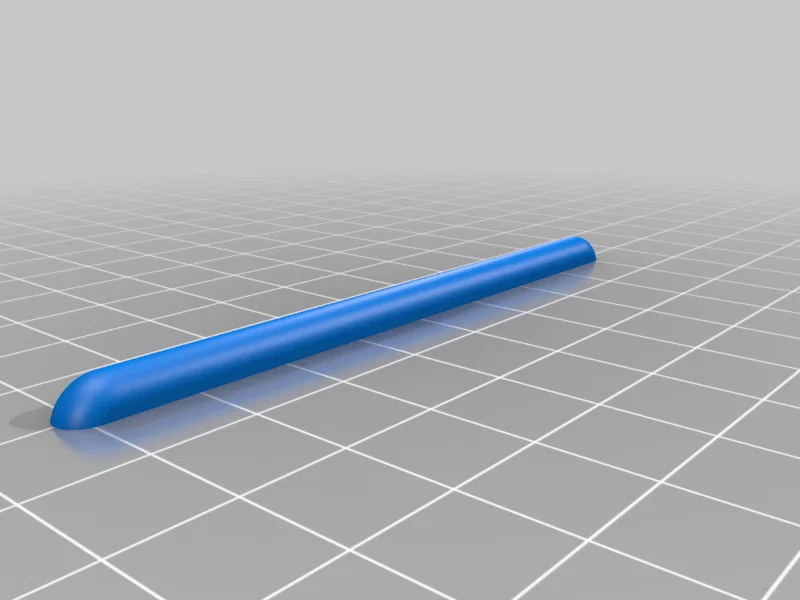

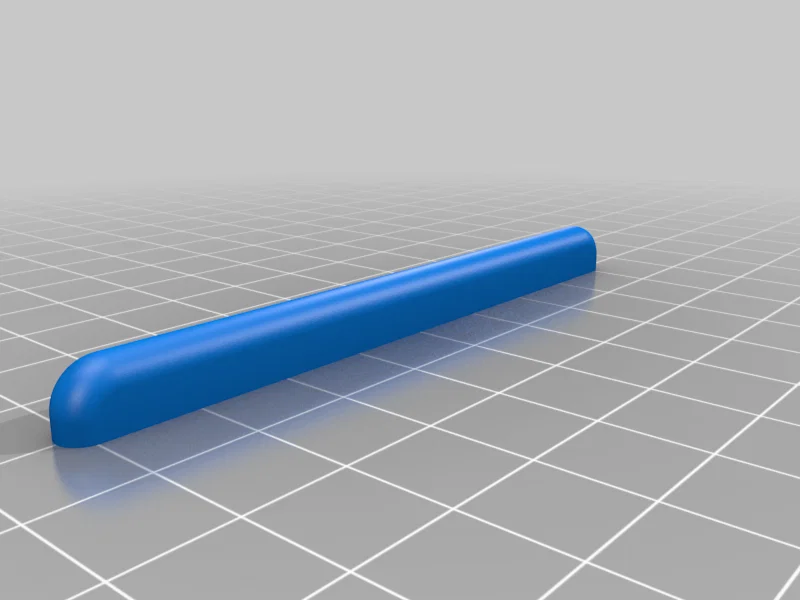

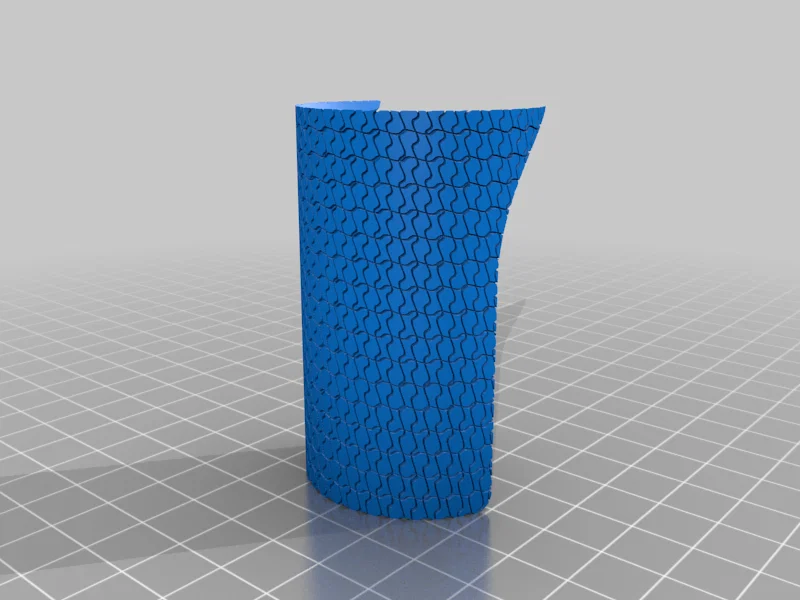

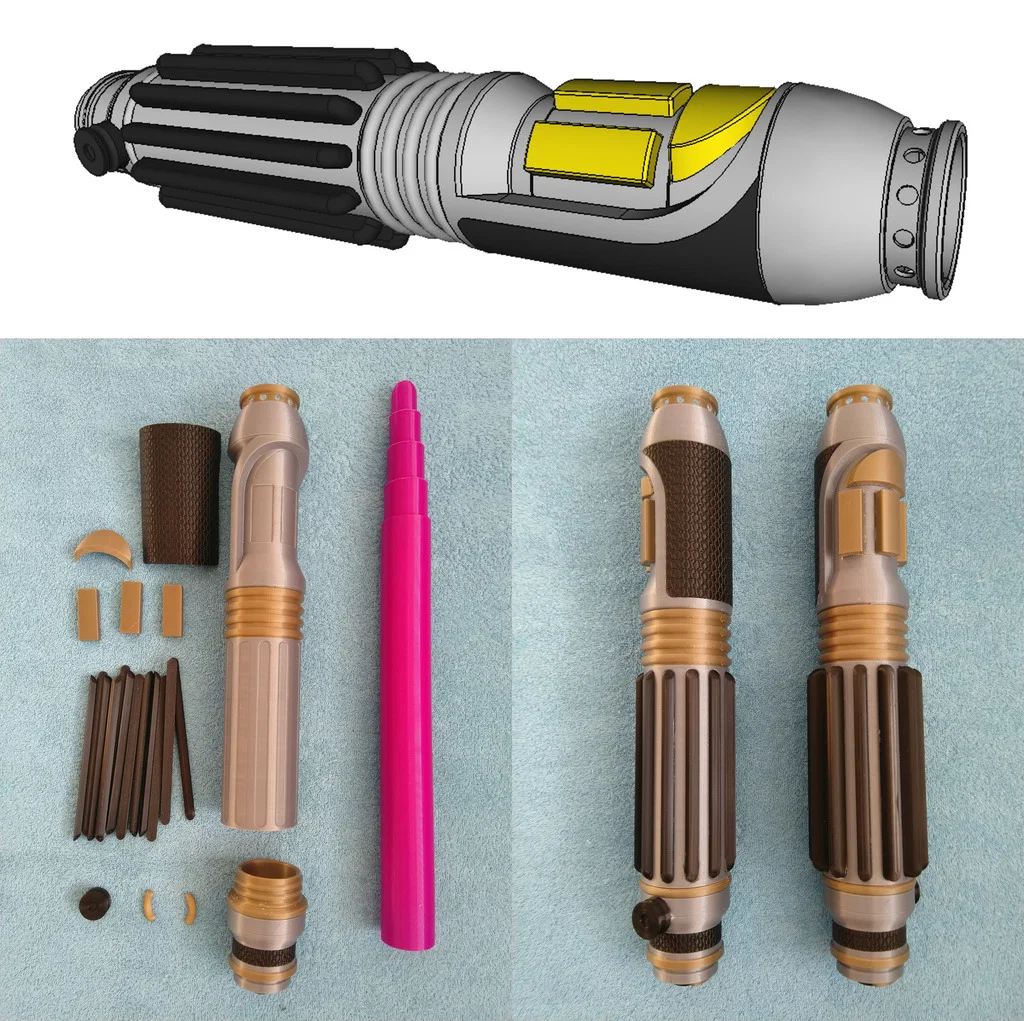

Bạn sẽ cần 1x thân, 1x tay cầm thân, 1x nắp, 12x cánh (chọn loại dài hoặc ngắn hơn), 1x núm, 1x cung vàng, 3x thanh vàng, 2x chốt nắp và 1x lưỡi hoàn chỉnh.

In các bộ phận thân bằng cài đặt in thông thường của bạn, trong khi ưu tiên độ bền (3 lớp chu vi, ~15% infill, có thể in ở nhiệt độ cao hơn một chút).

Tôi đã có kết quả tốt nhất cho lưỡi với các cài đặt sau (PLA):

• Chế độ Vase
• Độ rộng đùn 0.88mm (nhưng vẫn dùng đầu phun 0.4mm, giúp ép các lớp lại với nhau, đầu phun 0.6mm cũng được)
• Nhiệt độ tăng 230°C (đùn và độ bám dính lớp tốt hơn)
• Tản nhiệt tối đa
• In chậm, tôi đặt thời gian lớp tối thiểu là 4s
• Cần có chân đế (brim) phù hợp (5-10mm)

Bạn có thể muốn thử nghiệm một chút với độ rộng thành, nó là sự đánh đổi giữa chiều dài và độ chắc chắn của lưỡi - tôi ưu tiên độ bền, việc đi mỏng hơn sẽ cho lưỡi dài hơn (ít chồng lấp các đoạn), nhưng các đoạn cần giữ chắc chắn, không bị rơi.
In bằng PETG có thể cho bạn độ bền tốt hơn.

Tôi đặc biệt khuyên bạn nên in các cánh và chốt với cài đặt giãn nở ngang khoảng -0.15 để dễ lắp ráp.

Bạn sẽ cần phải tạo cầu nối ở đáy nắp và in một số phần nhô ra dốc hơn trong mô hình, nhưng với bất kỳ hệ thống tản nhiệt bán ổn nào thì cũng không có vấn đề gì.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Không

Độ phân giải:

0.1 thân, 0.4 lưỡi

Category: Props
