Khuôn giữ PCB có nam châm (tương thích OMNIFIXO)

Lịch sử sửa đổi:

27/01/24

Thêm file STEP, cái này có thể hữu ích nếu bạn muốn chỉnh sửa khe nam châm bên trong các thanh dẫn hướng.

01/02/24

Thêm phiên bản thanh dẫn hướng có khe cho nam châm tròn (10x2 mm)

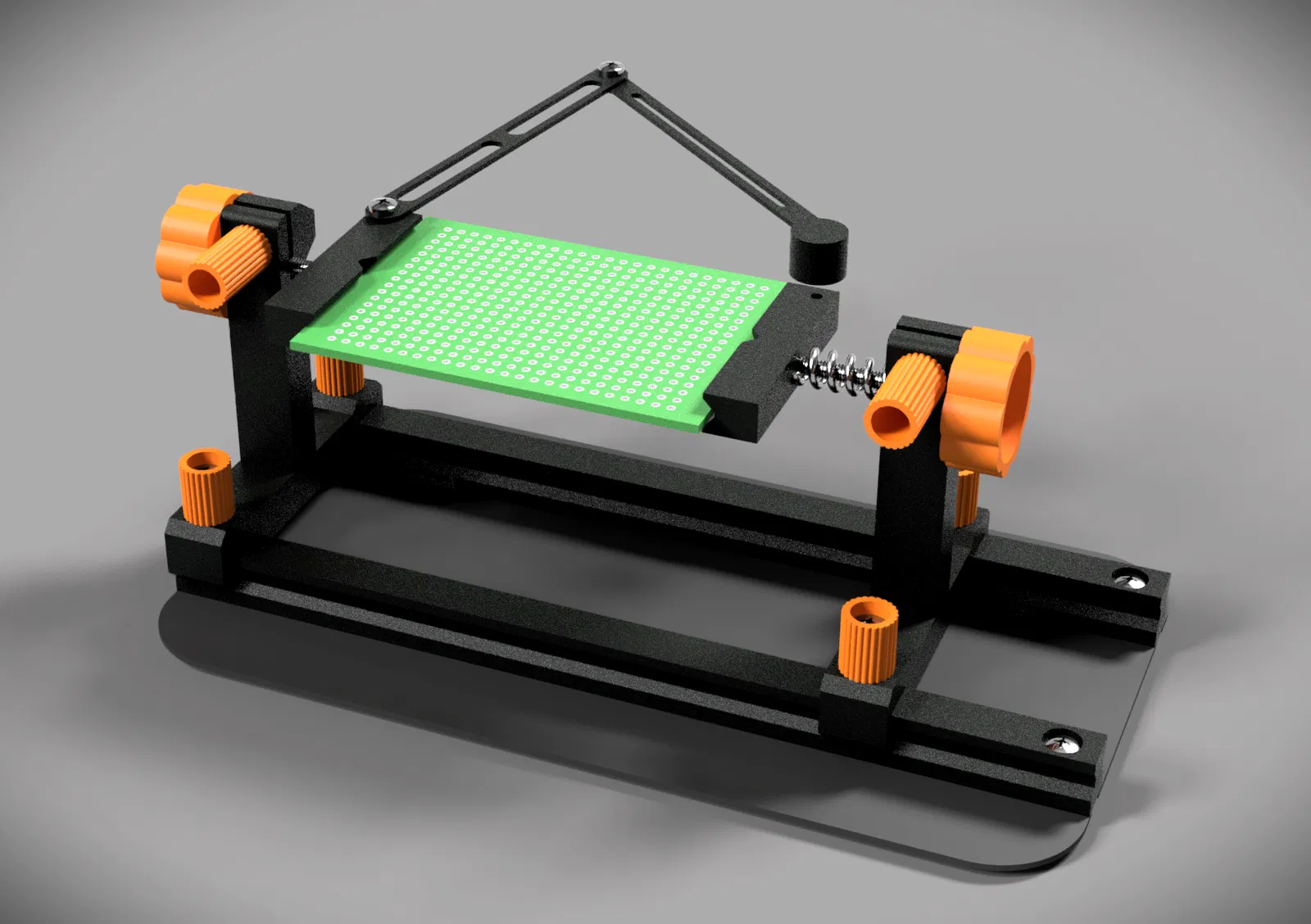

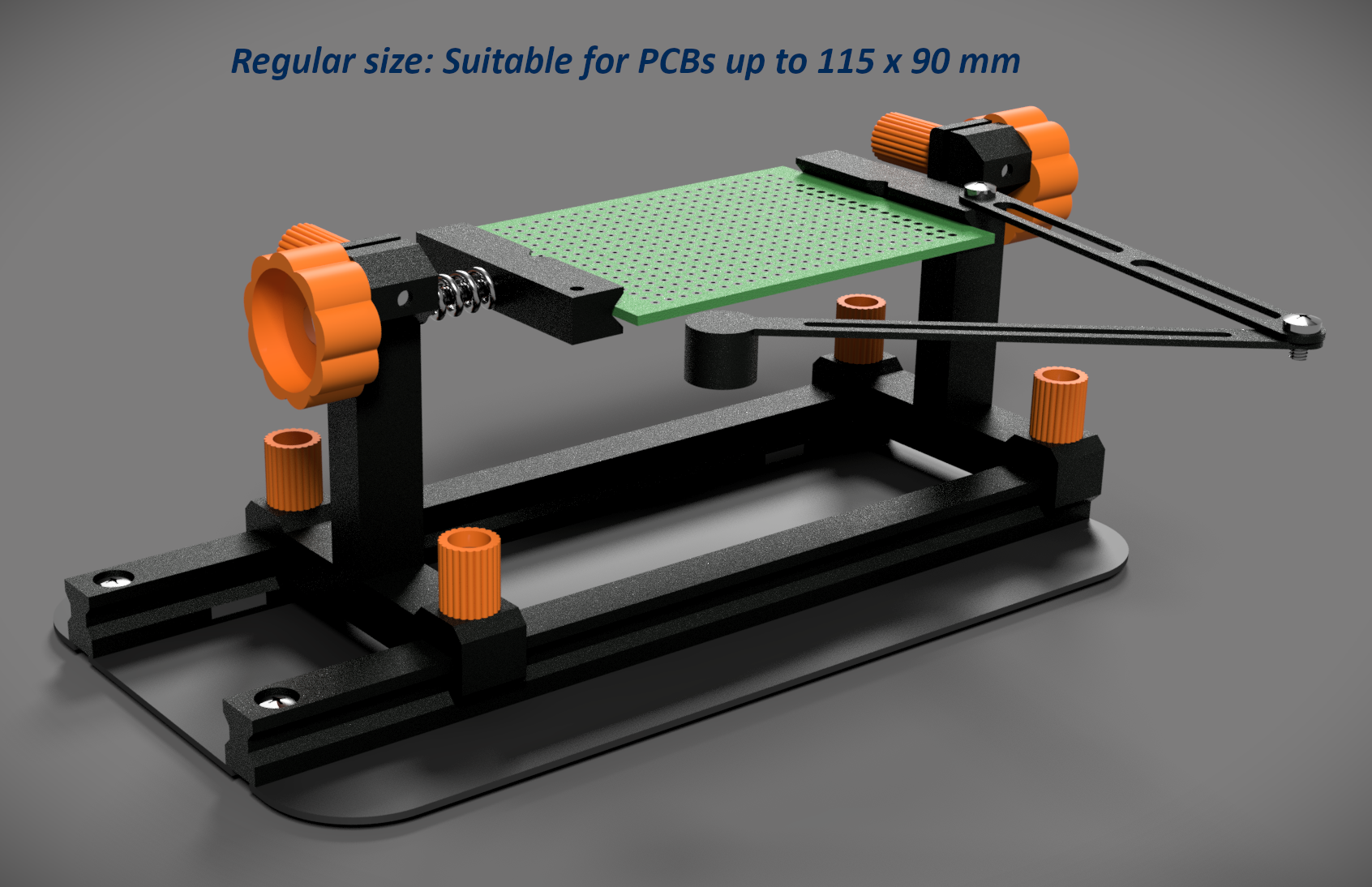

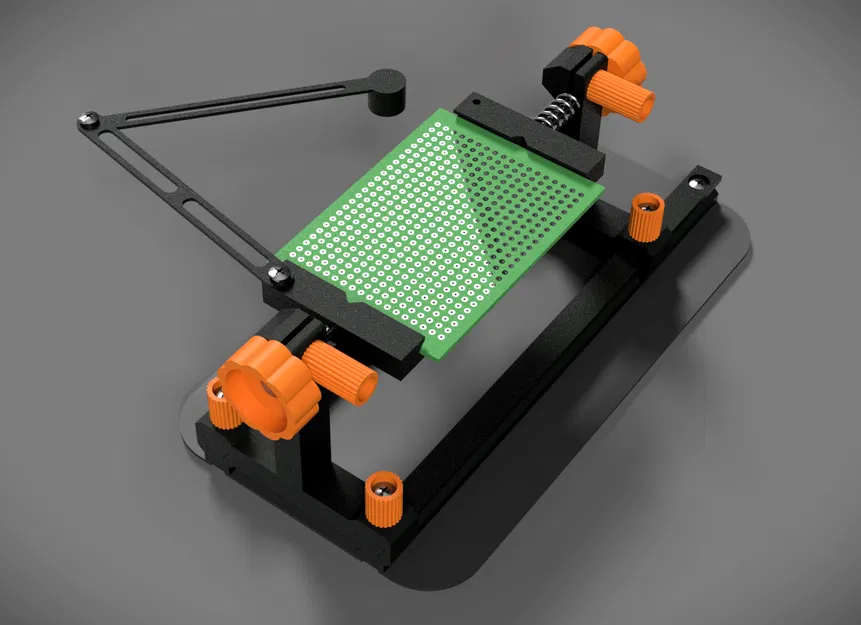

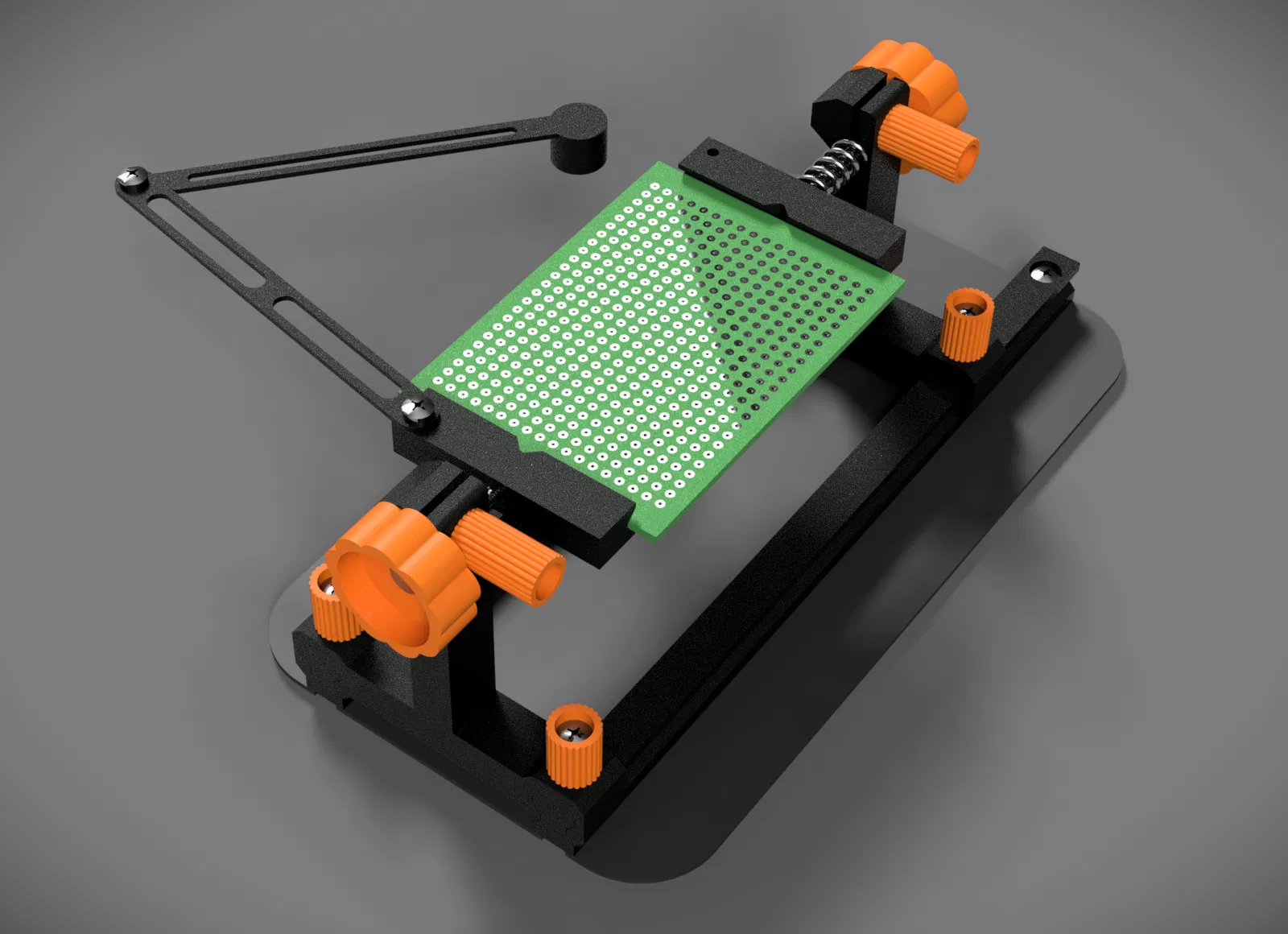

Khuôn giữ PCB này phù hợp với các PCB có kích thước lên đến 115 x 90 mm và khớp hoàn hảo với đế OMNIFIXO M4 (nhưng không bắt buộc, bạn có thể dùng khuôn giữ PCB này độc lập).

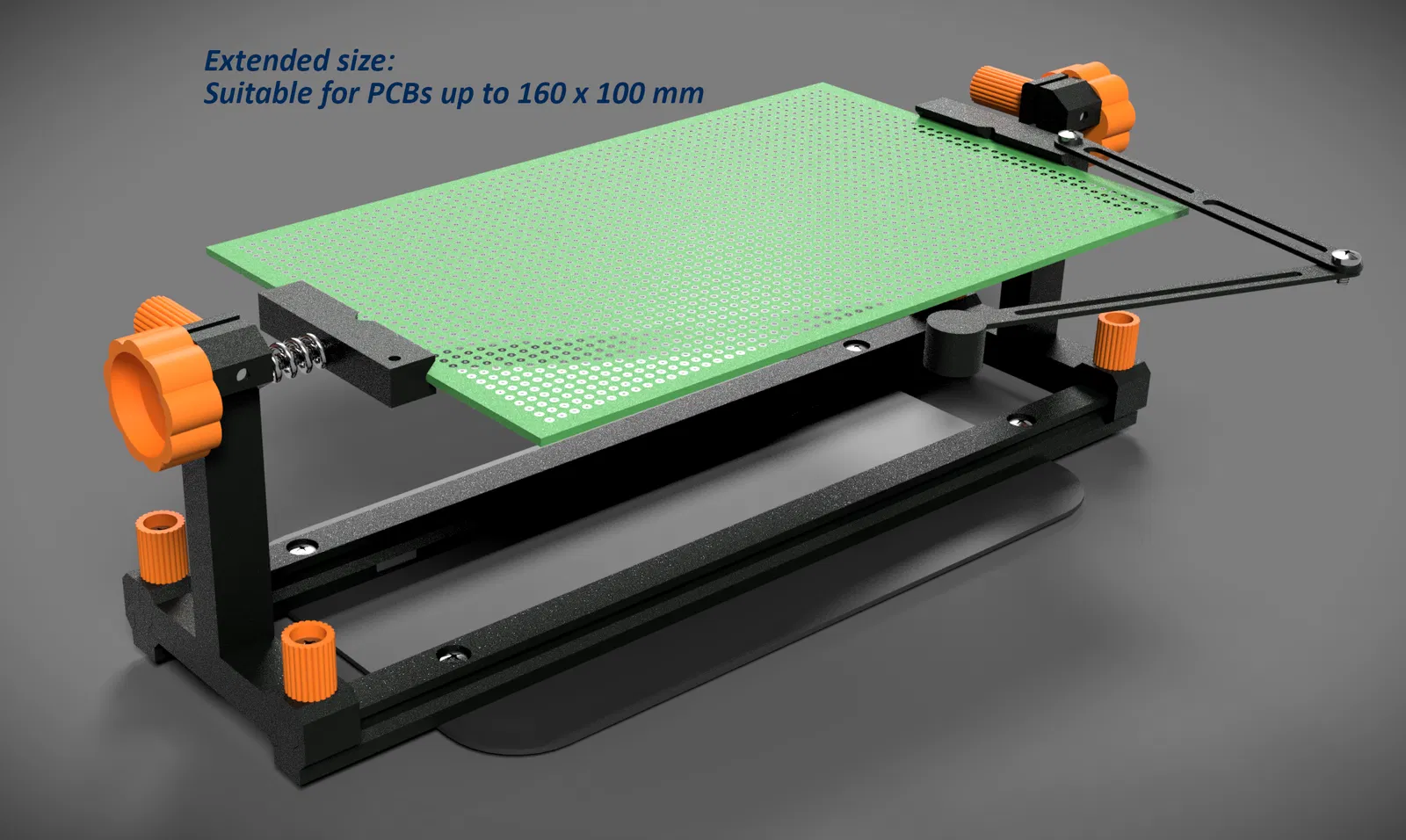

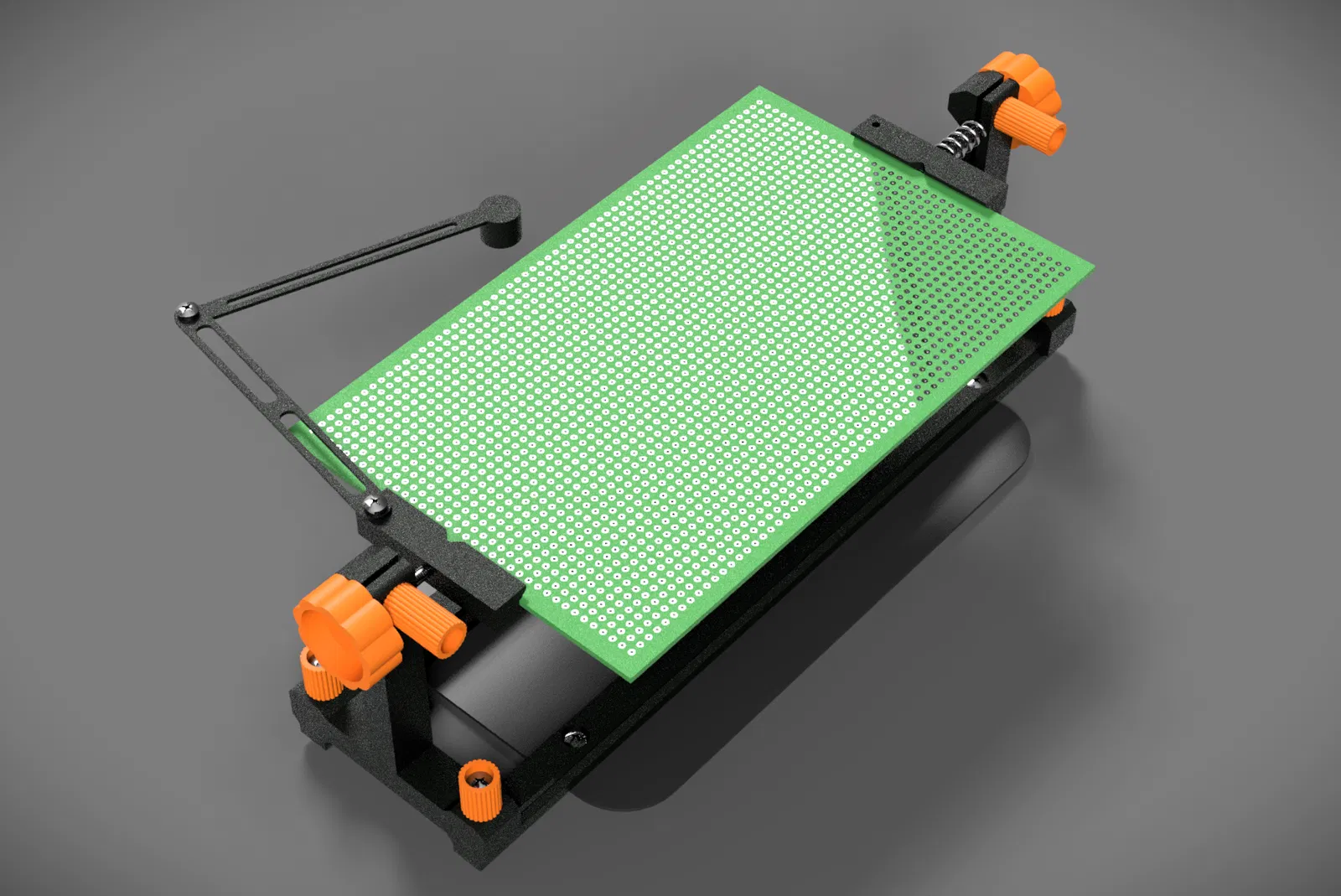

Có cả phiên bản mở rộng có thể giữ PCB lên đến 160 x 100 mm (chuẩn châu Âu).

Dụng cụ cần thiết

• Dụng cụ cắt ren M3 như hình dưới

• Mũi khoan 3mm

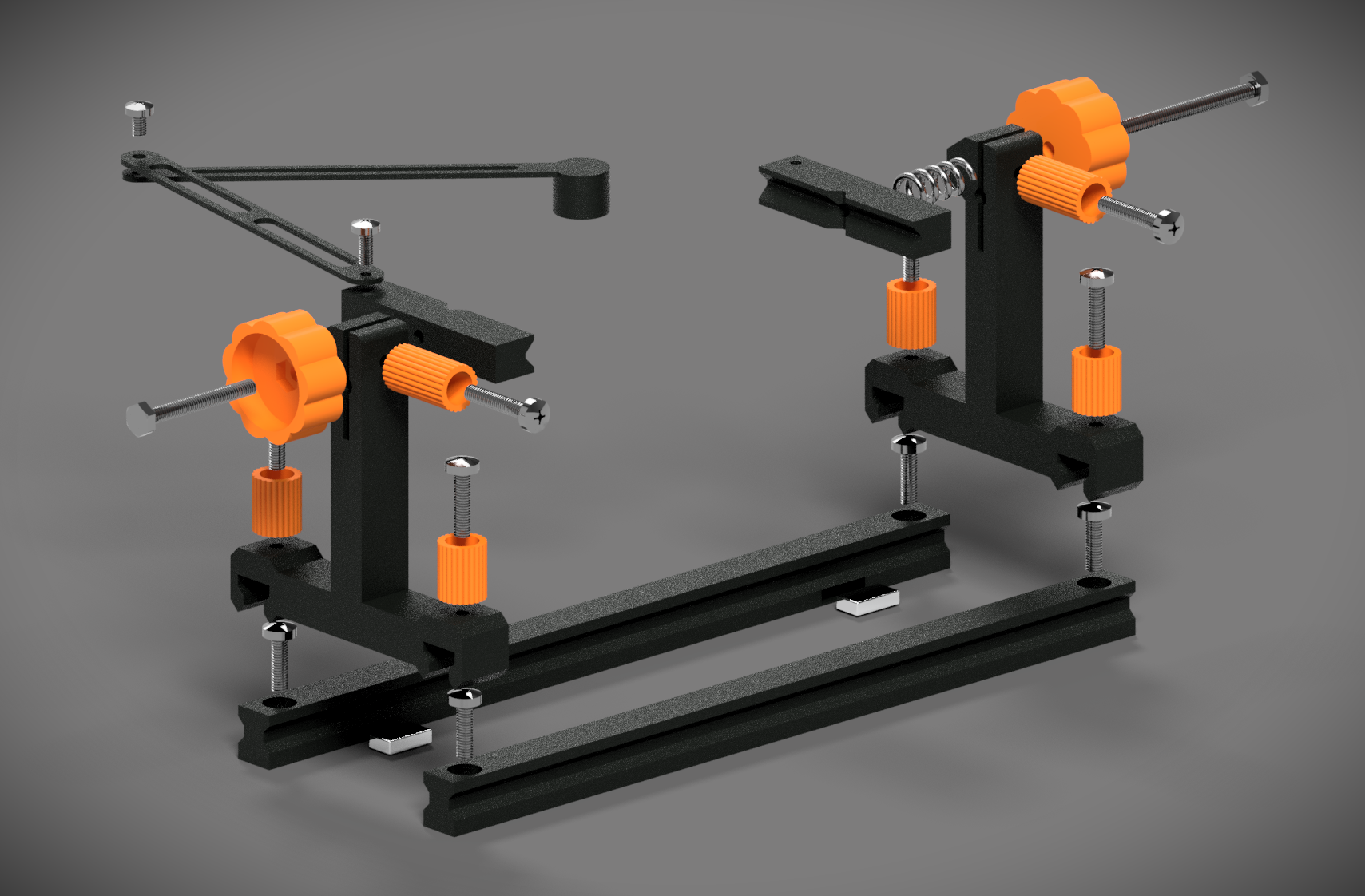

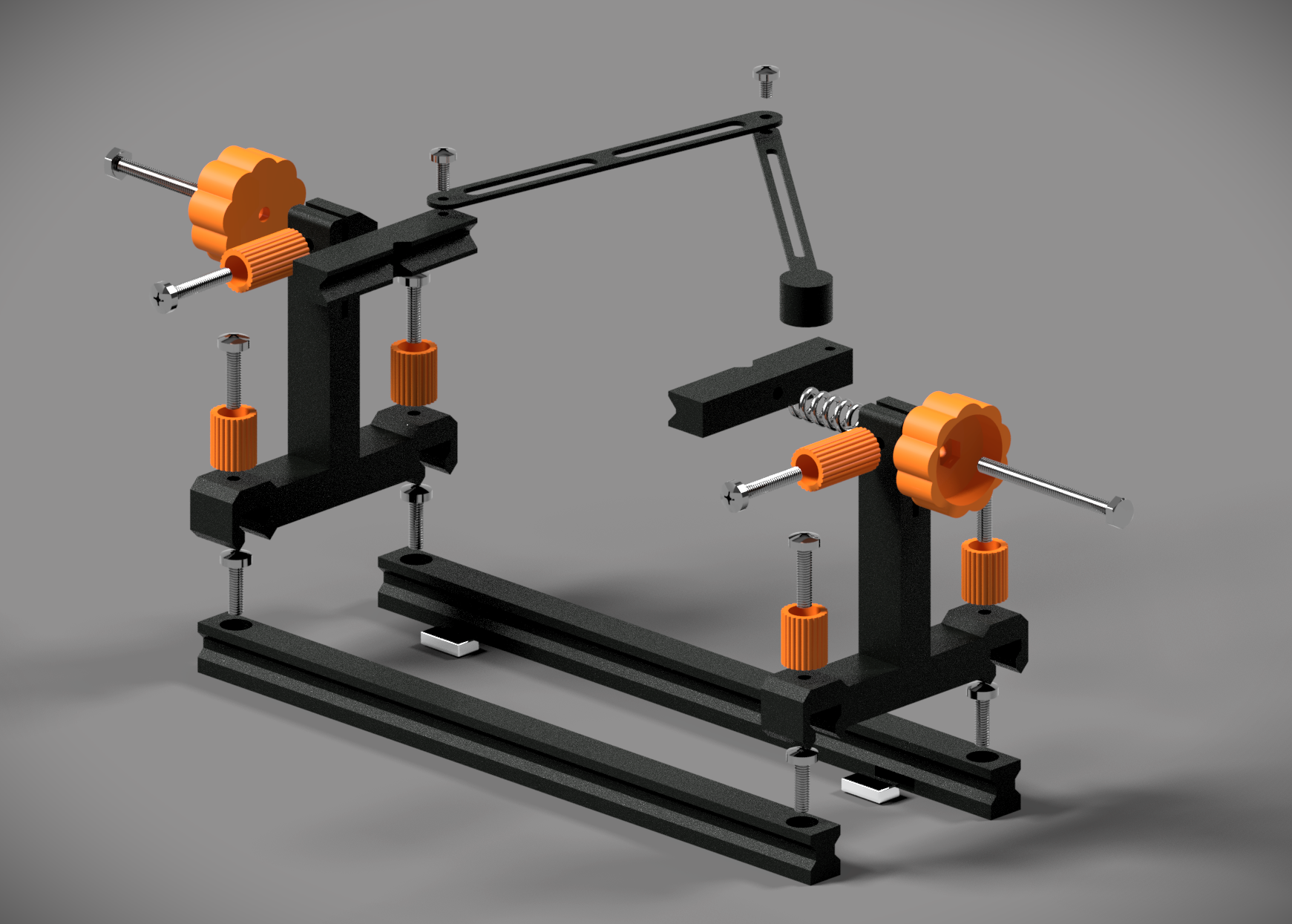

Danh sách vật tư (BOM)

4x

Vít đầu bằng M3x10

4x

Vít đầu bằng M3x12

2x

Vít đầu bằng M3x16

1x

Bu lông lục giác M3x35 có ren đến đầu

1x

Bu lông lục giác M3x25 có ren đến đầu

1x

Vít đầu bằng M2.5x8

1x

Vít đầu bằng M2.5x4

4x

Nam châm Neodym 10 x 5.5 x 2.5 mm

1x

Lò xo 17x4 hoặc tương tự

Đảm bảo đường kính đầu của vít đầu bằng không vượt quá 6 mm.

Lắp ráp

Việc lắp ráp khá đơn giản:

Thiết kế in ra không cần hỗ trợ ở độ cao lớp 0.2mm và không cần keo hay đai ốc.

Thay vào đó, các vít và bu lông được vặn trực tiếp vào các khe ren được cắt vào PLA (tôi đoán PETG cũng ổn). Điều này cung cấp độ bền hợp lý cho mục đích sử dụng (nếu áp dụng lực hợp lý...).

Nếu bạn sử dụng file STL để in, tôi khuyên bạn nên tăng số lớp độn (infill) và thêm ít nhất một lớp vỏ (perimeter) trên các ngàm kẹp để tăng thêm độ bền.

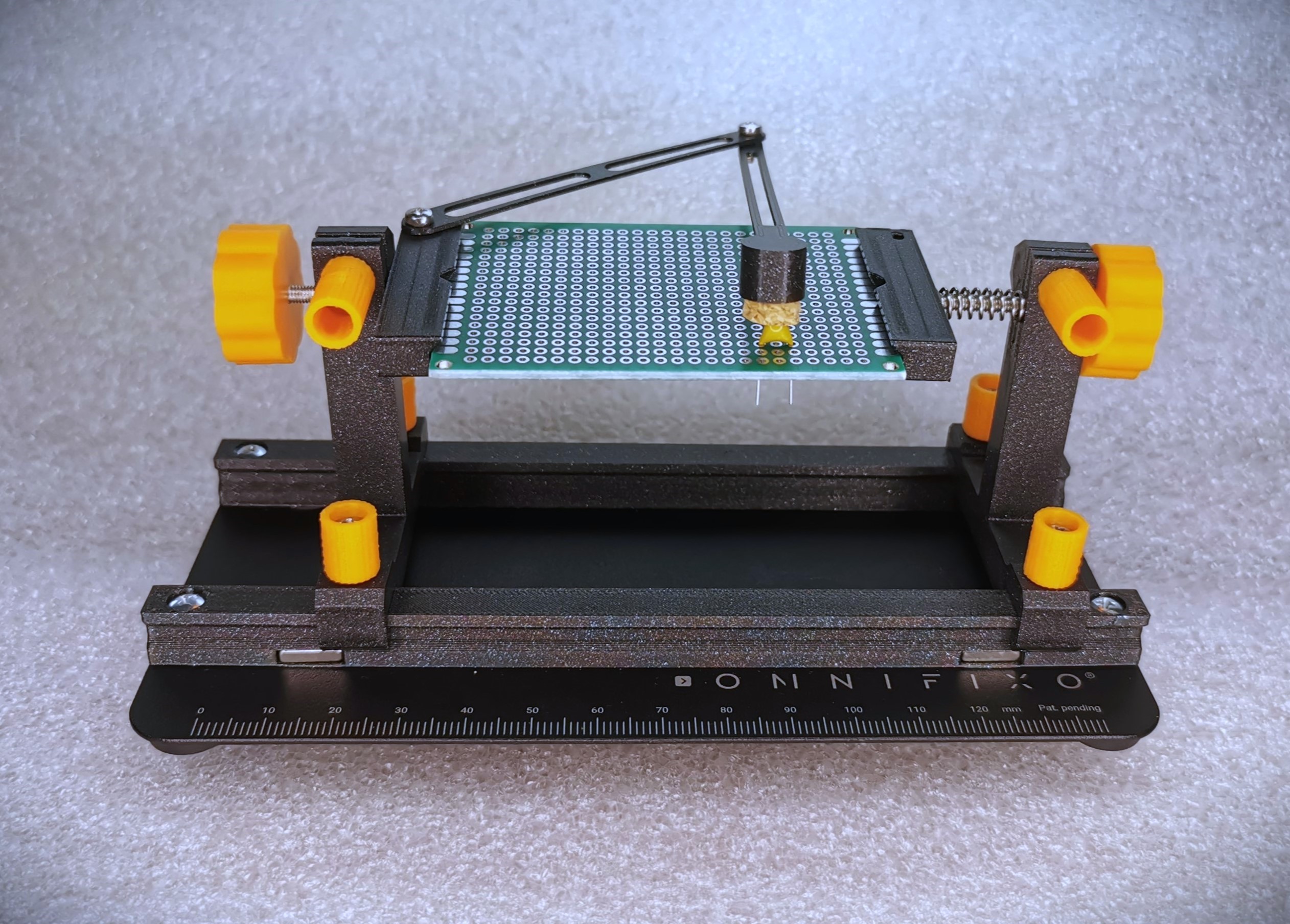

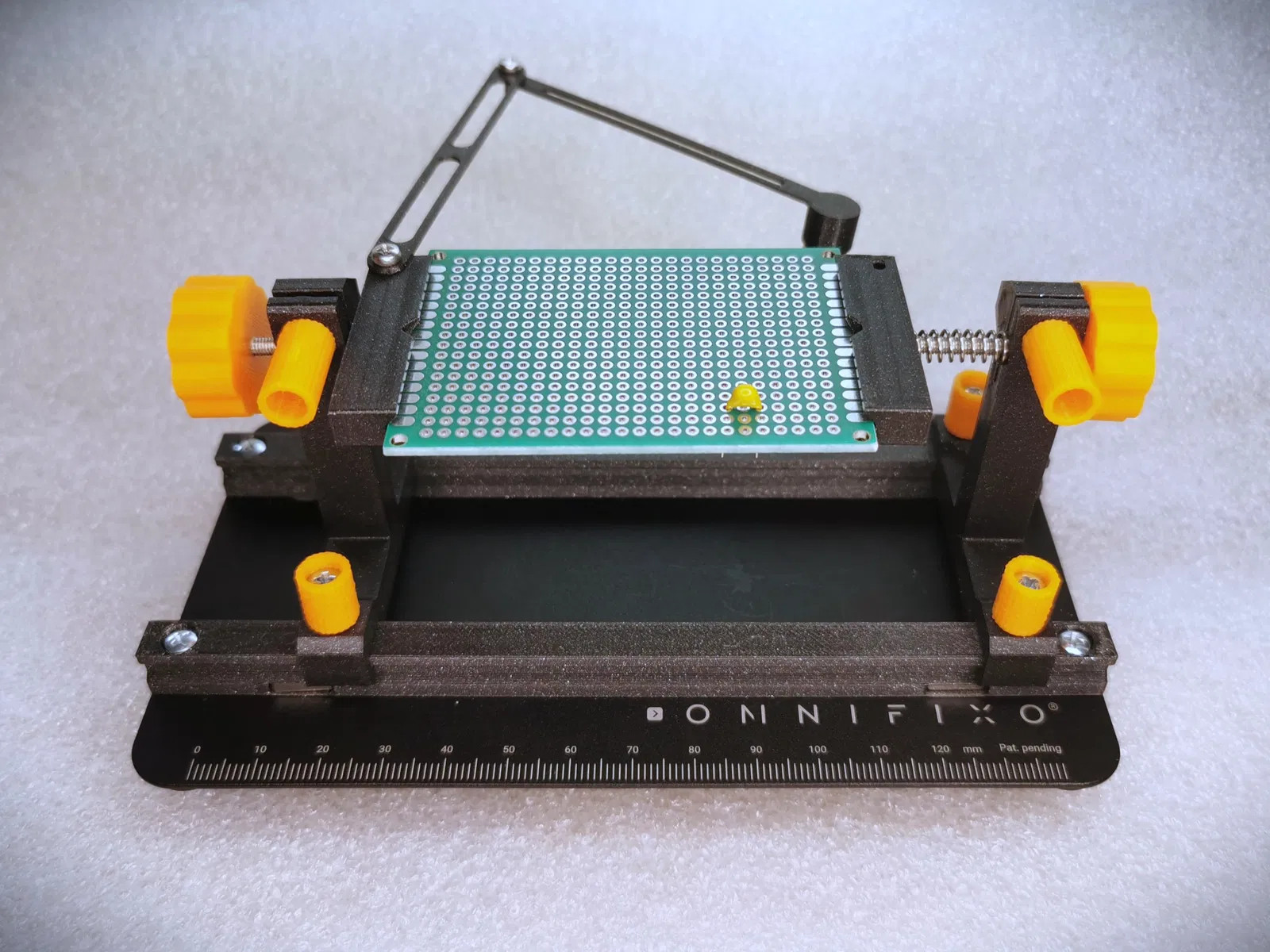

Khuôn giữ PCB được gắn từ tính vào đế OMNIFIXO M4 bằng bốn nam châm neodymium bên trong hai thanh dẫn hướng. Bốn con vít M3x10 gắn vào thanh dẫn hướng chỉ đóng vai trò định tâm và KHÔNG được vặn vào đế OMNIFIXO M4:

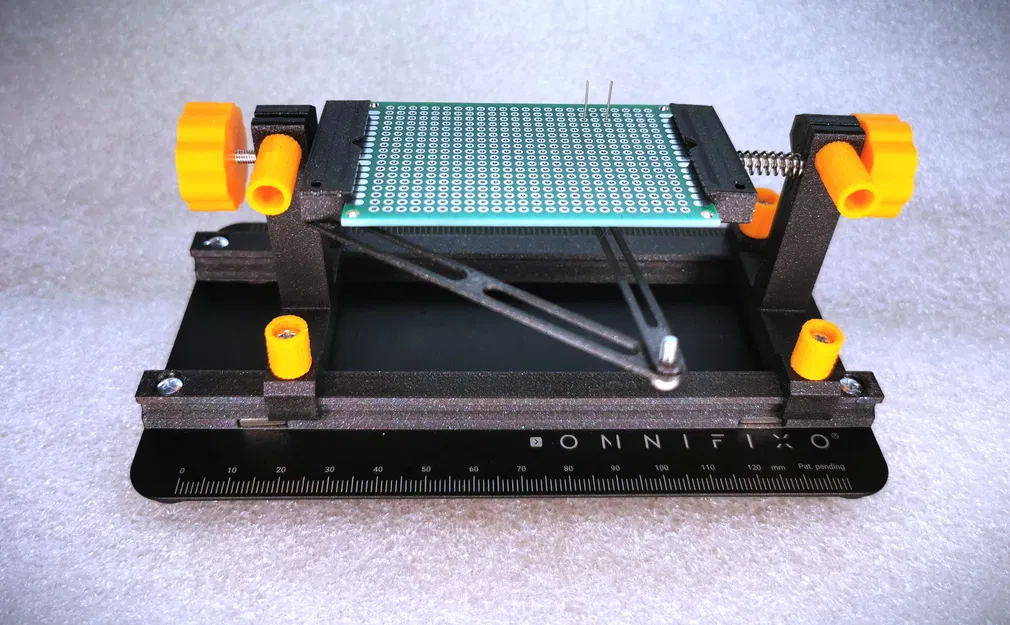

Do đó, bạn có thể gắn và tháo khuôn giữ PCB khỏi đế chỉ trong vài giây.

Nếu bạn sử dụng khuôn giữ PCB mà không có đế OMNIFIXO, tôi khuyên bạn nên bắt vít các thanh dẫn hướng vào một tấm gỗ nhỏ hoặc vật liệu tương tự. Trong trường hợp này, nam châm không cần thiết.

Hai ngàm kẹp được cung cấp với lỗ 2.5mm. Lỗ này phải được mở rộng thành ren M3 (phía rộng) và lỗ 3mm (phía hẹp):

Cắt ren M3 xuyên suốt lỗ 2.5mm, sau đó khoan phía hẹp đến 3mm. Khi khoan, đặt một thước thép vào khe để tránh khoan vào ren M3 bạn vừa cắt ở phía rộng...

Bắt đầu bằng cách cắt ren M3 vào tay nắm vít và lắp các vít phù hợp, sau đó chuẩn bị và lắp ráp các bộ phận còn lại.

Hai vít M2.5 (chốt giữ linh kiện) không cần ren. Vặn nhẹ các vít cho đến khi bạn cảm thấy có một lực cản nhẹ khi di chuyển các bộ phận chốt giữ linh kiện. Cuối cùng, cắt một miếng mút (cork) vừa vặn và đặt vào cốc nhỏ ở cuối chốt giữ linh kiện. Xong.

• chúc bạn thành công -
