Giá đỡ thay thế màn hình Panda Touch 5" V 2.0

Đây là một bộ phận thay thế hoàn chỉnh cho hệ thống gắn màn hình Panda Touch 5".

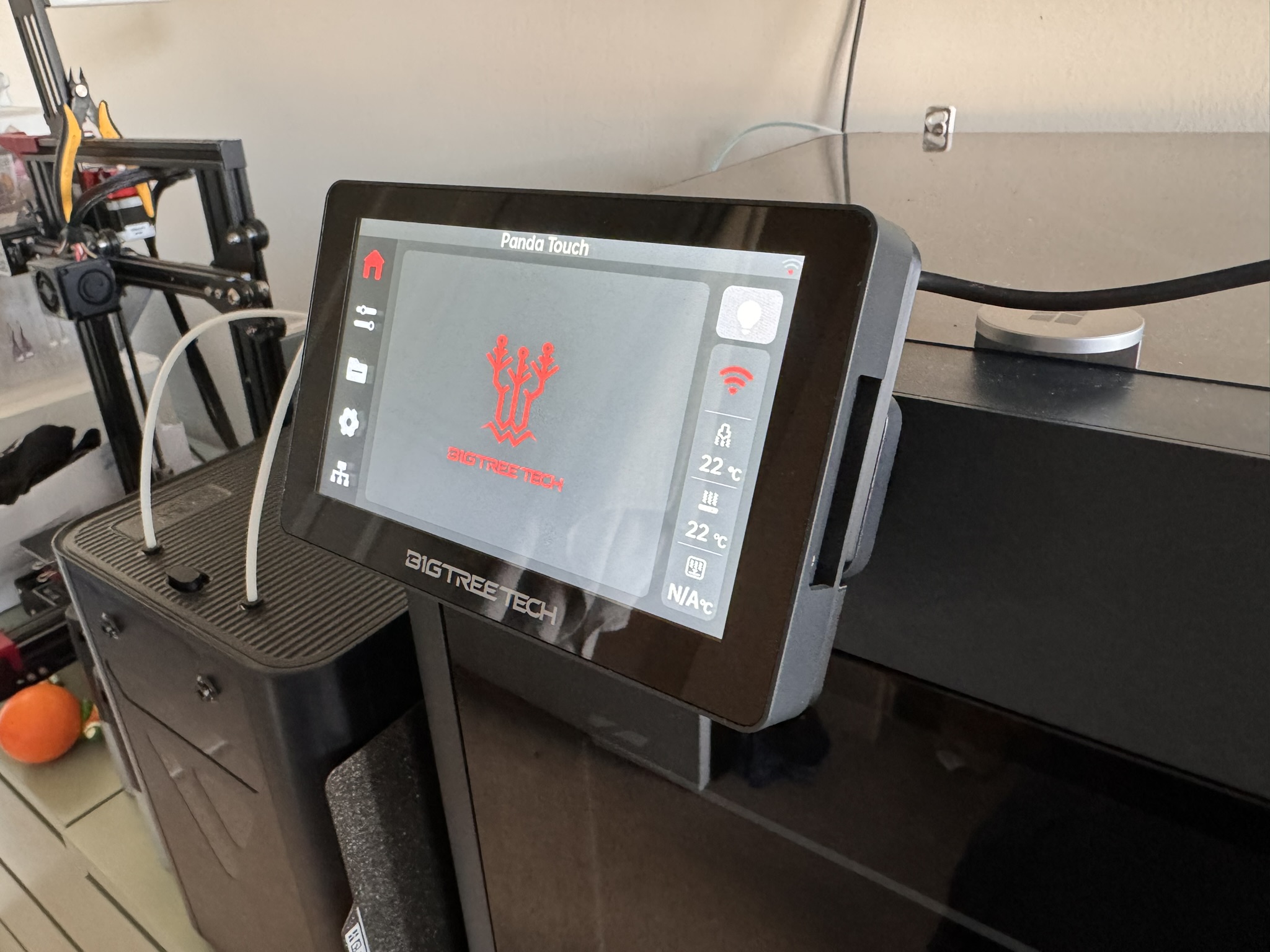

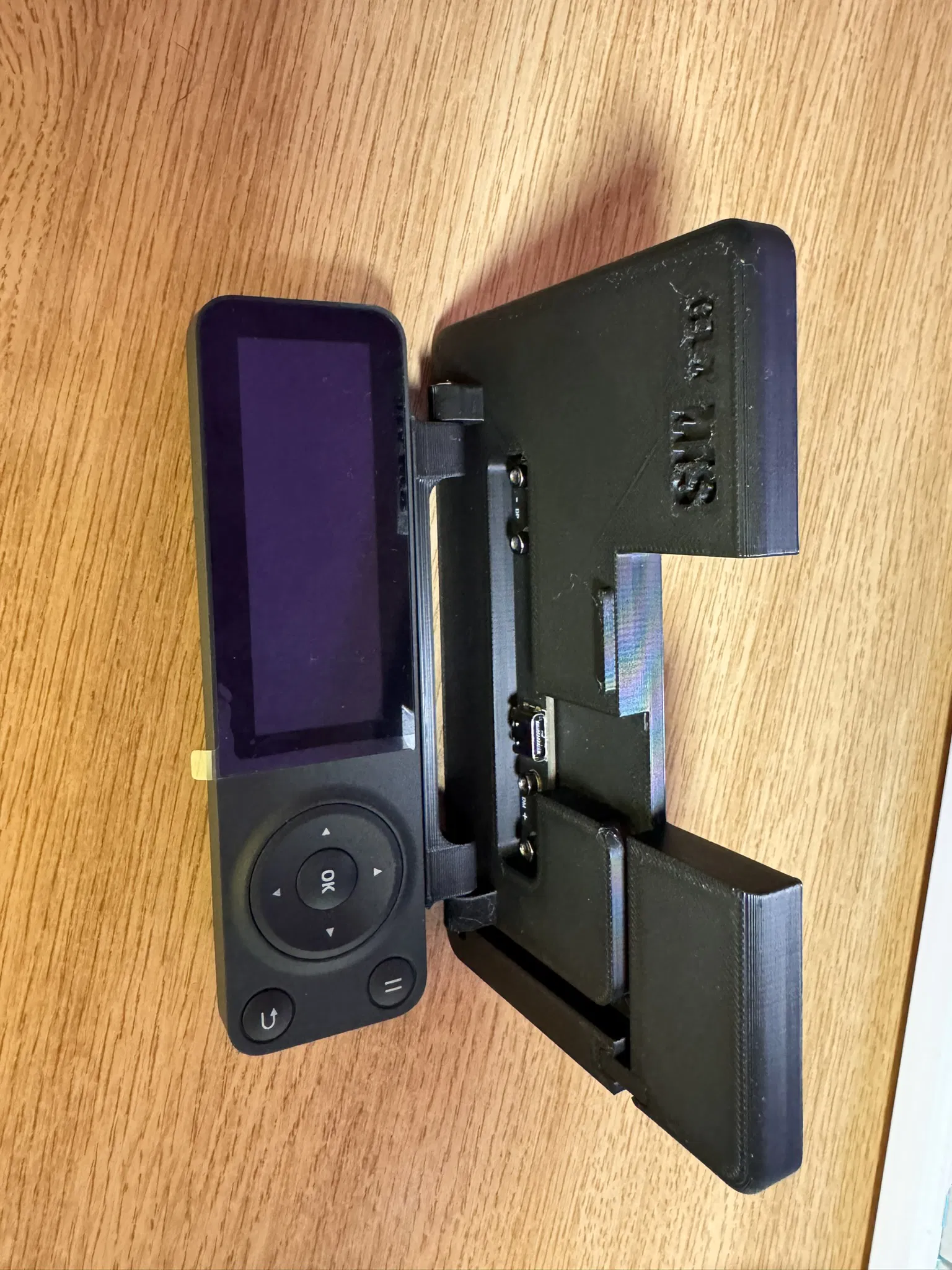

Nó sử dụng PCB gốc với các điểm tiếp xúc từ tấm gắn cũ.

HẬU NHẬT 2.0

Phiên bản cập nhật của bộ gắn này được thiết kế để tái sử dụng nam châm gốc từ tấm gắn đi kèm thiết bị, những nam châm đó có thể được đẩy ra bằng một cây kim từ phía sau.

Tôi cũng đã tích hợp các lỗ kim vào thiết kế của mình phòng trường hợp bạn muốn gắn lại nam châm vào tấm gắn gốc.

Để tạo không gian cho các lỗ kim, tôi đã phải thiết kế lại bản lề một chút, vì vậy bản lề mới không tương thích với phiên bản 1.0, tiếc là vậy.

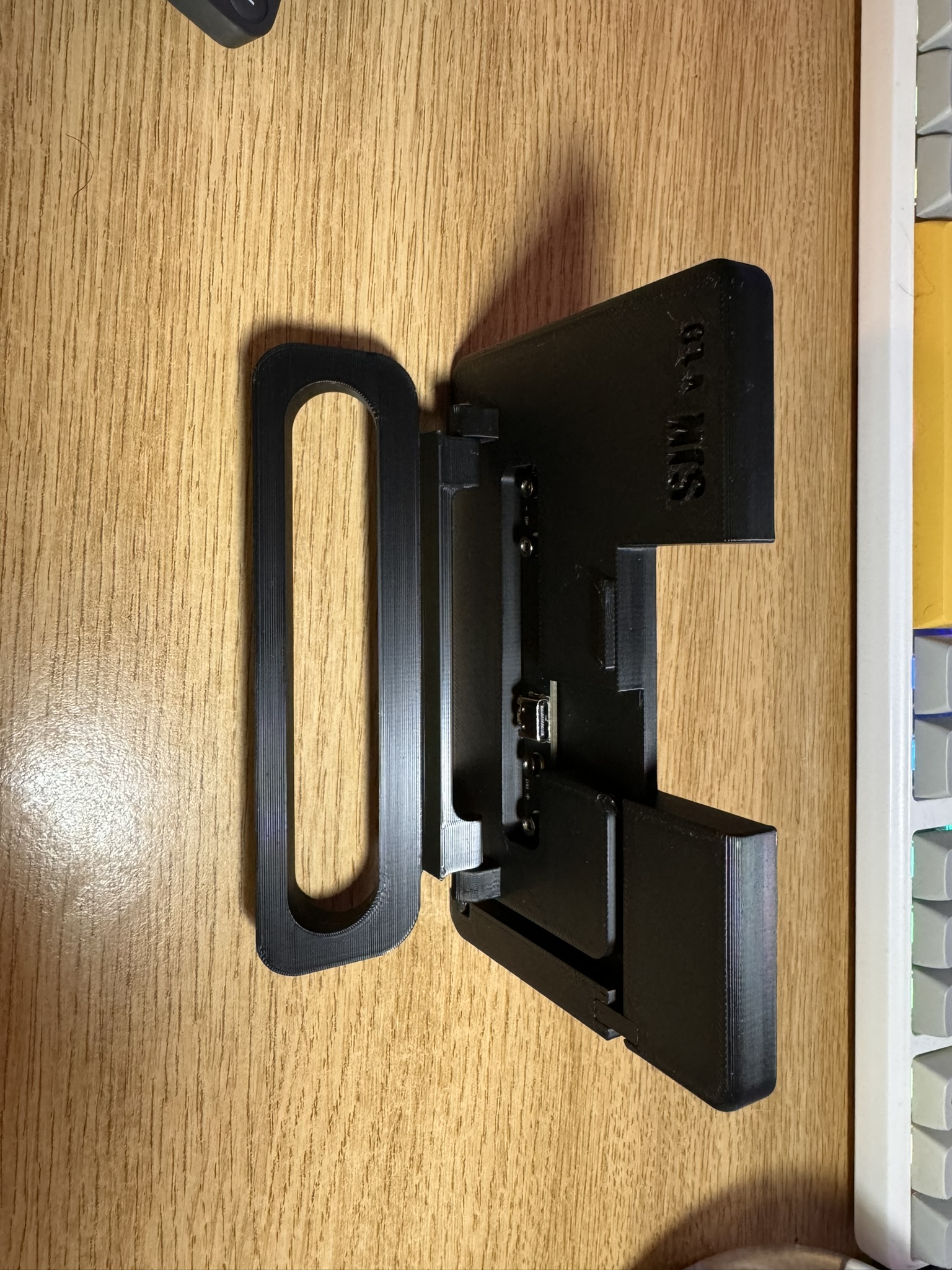

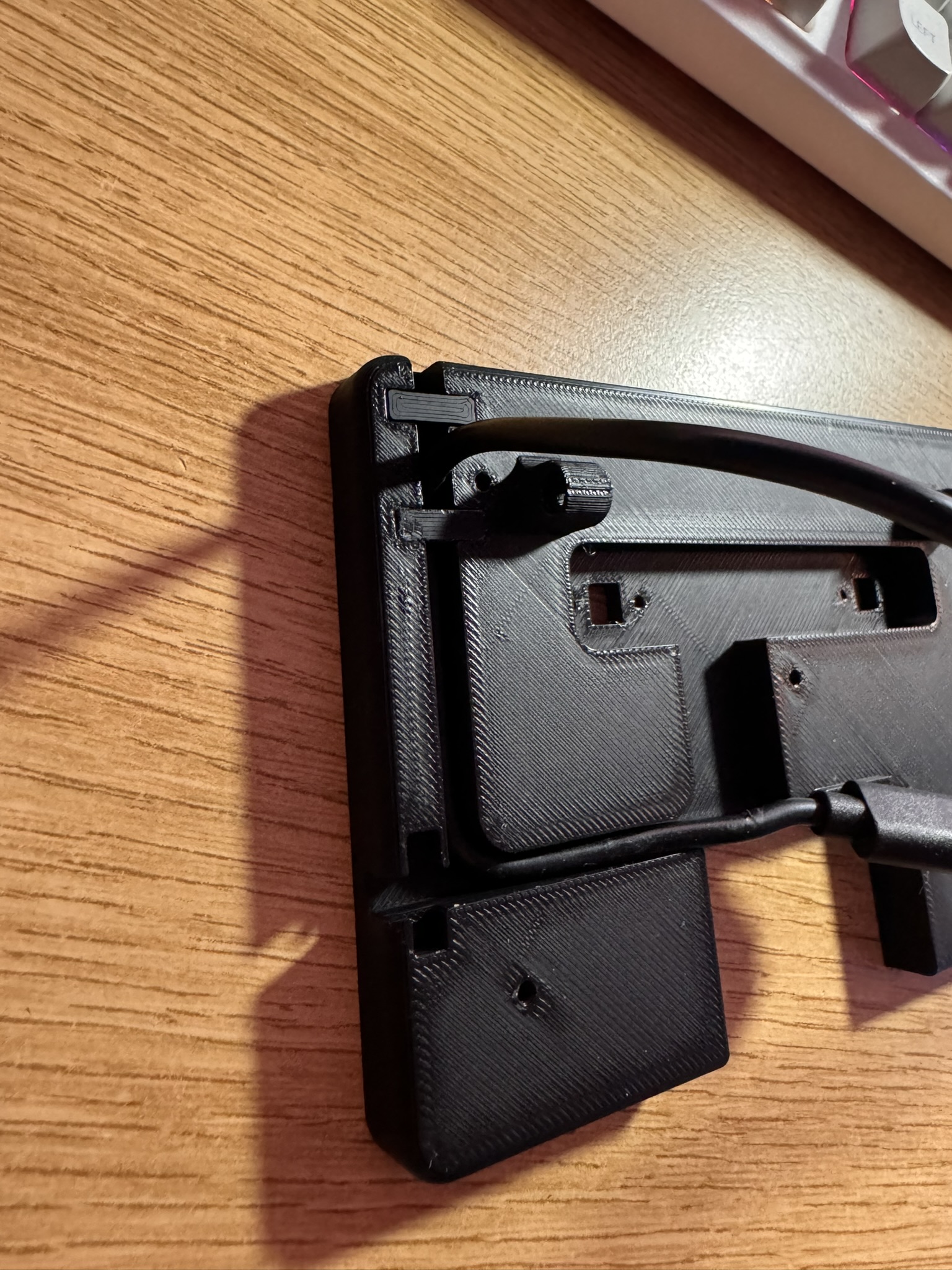

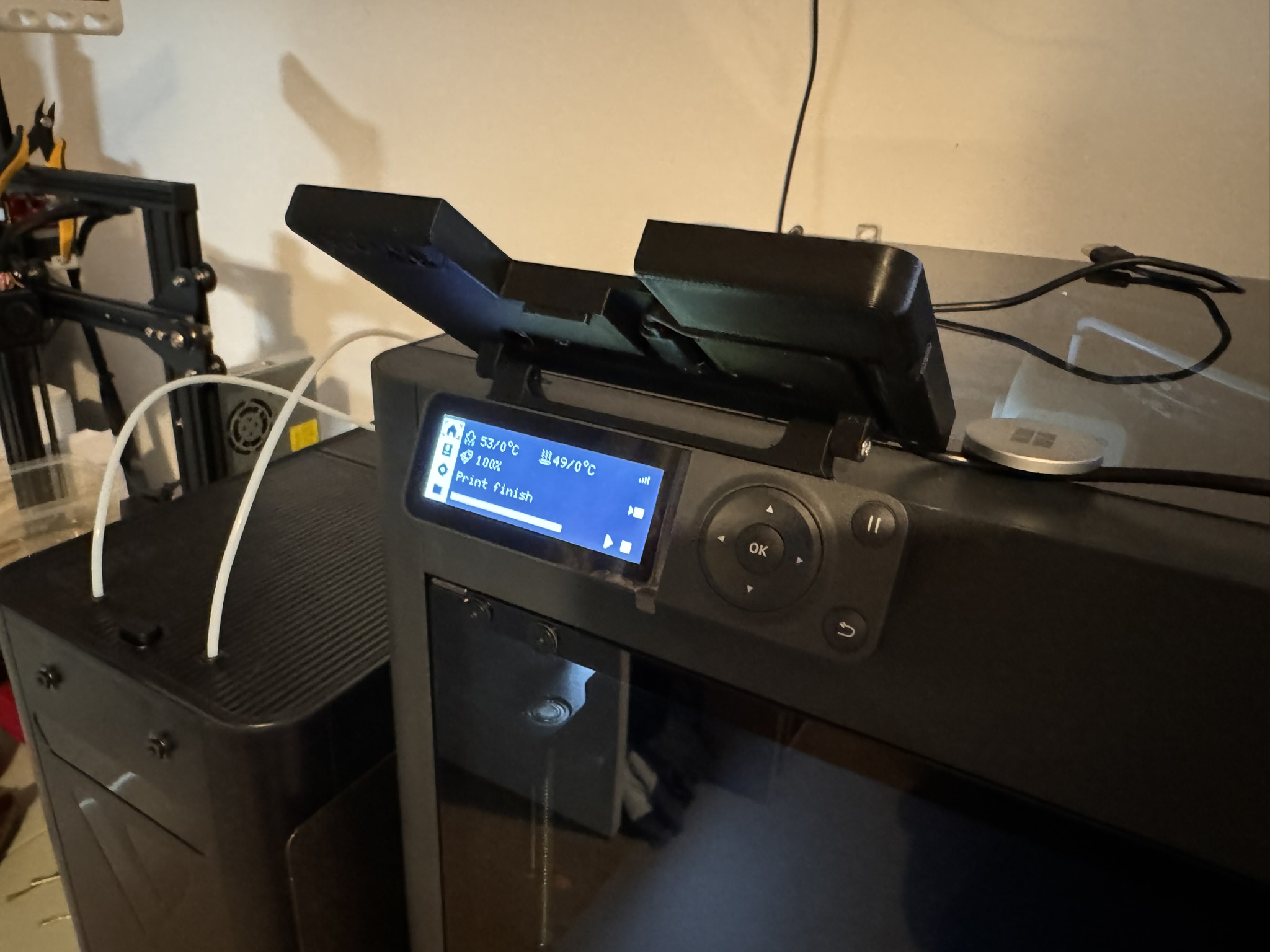

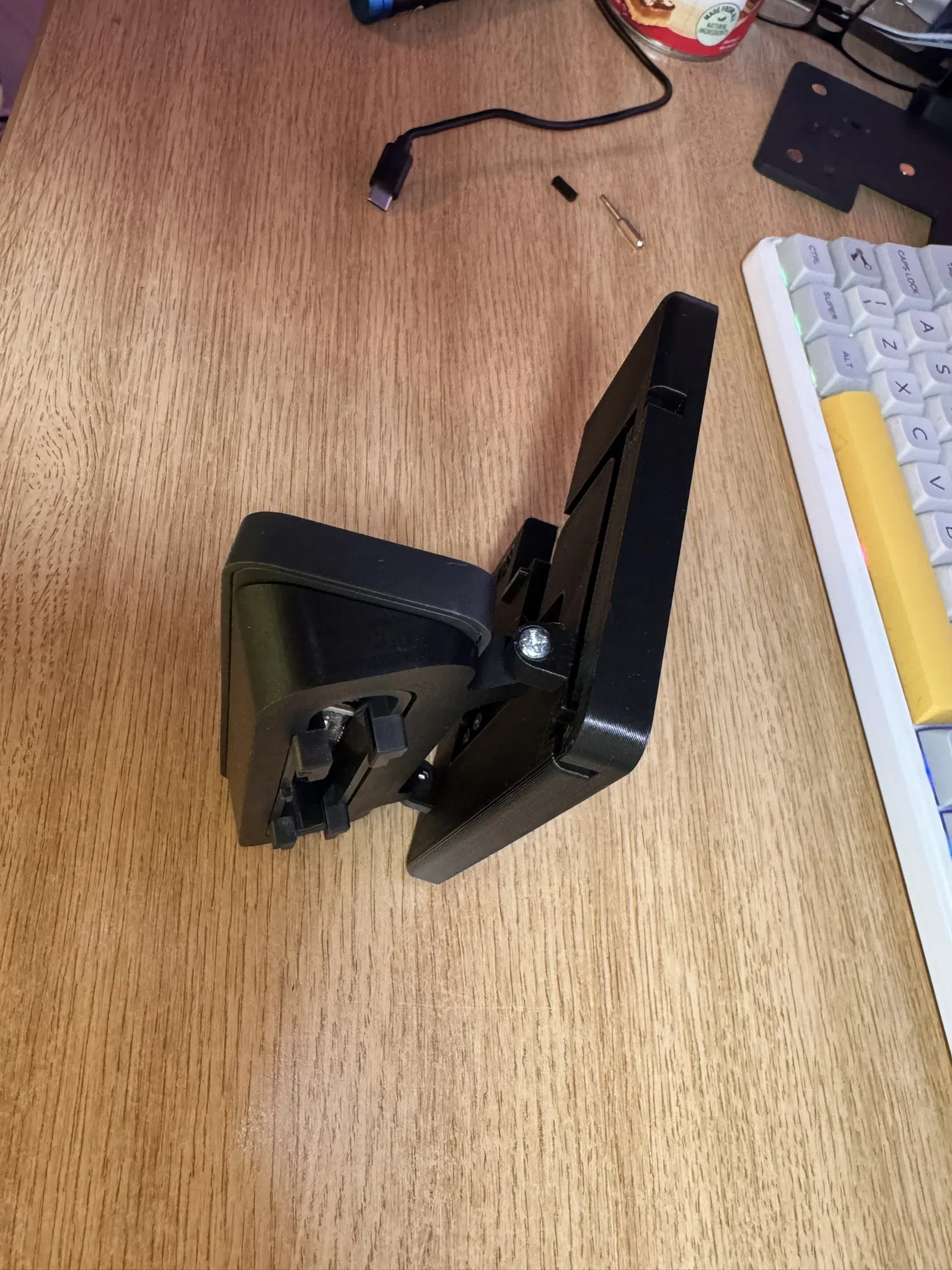

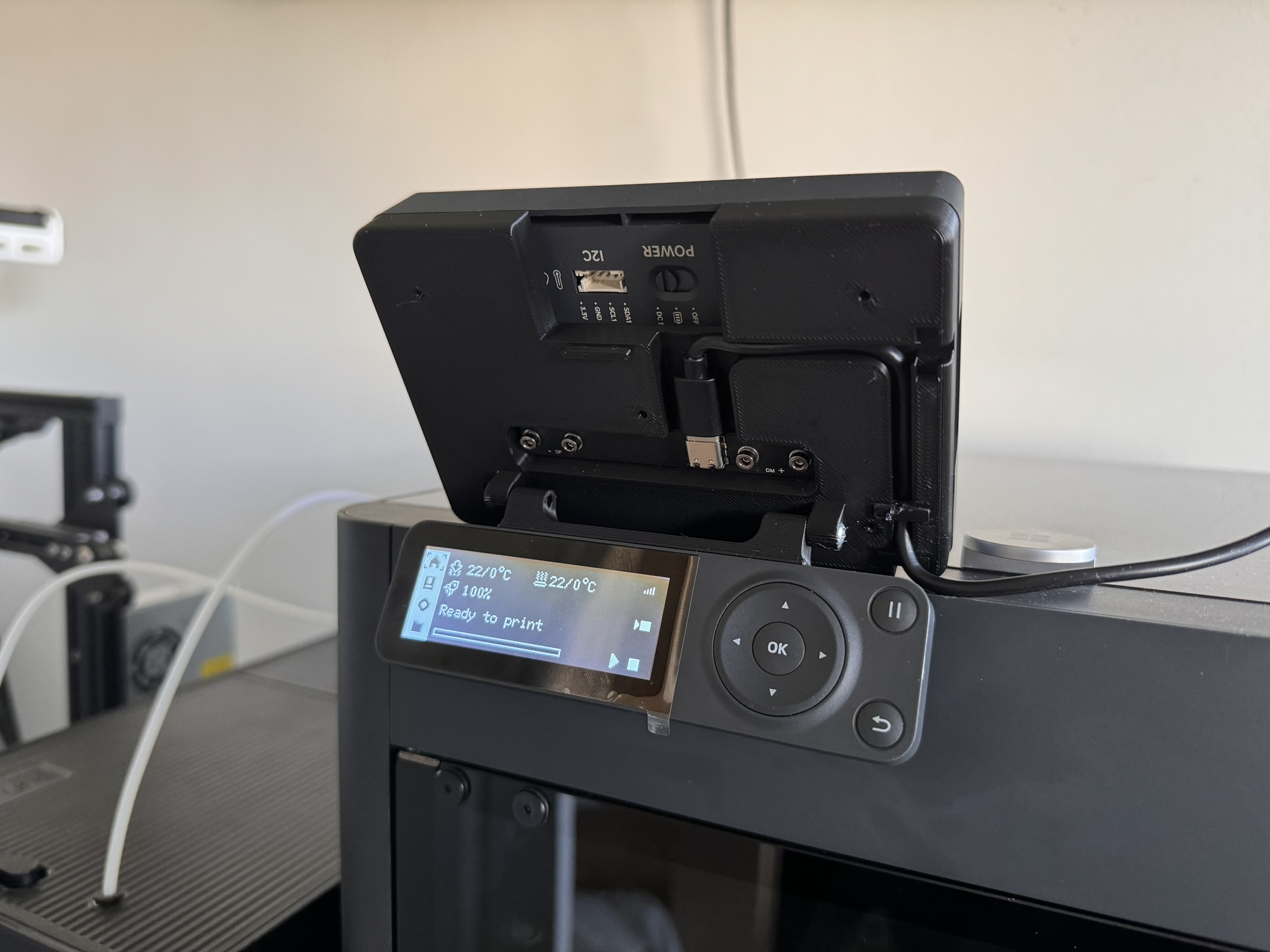

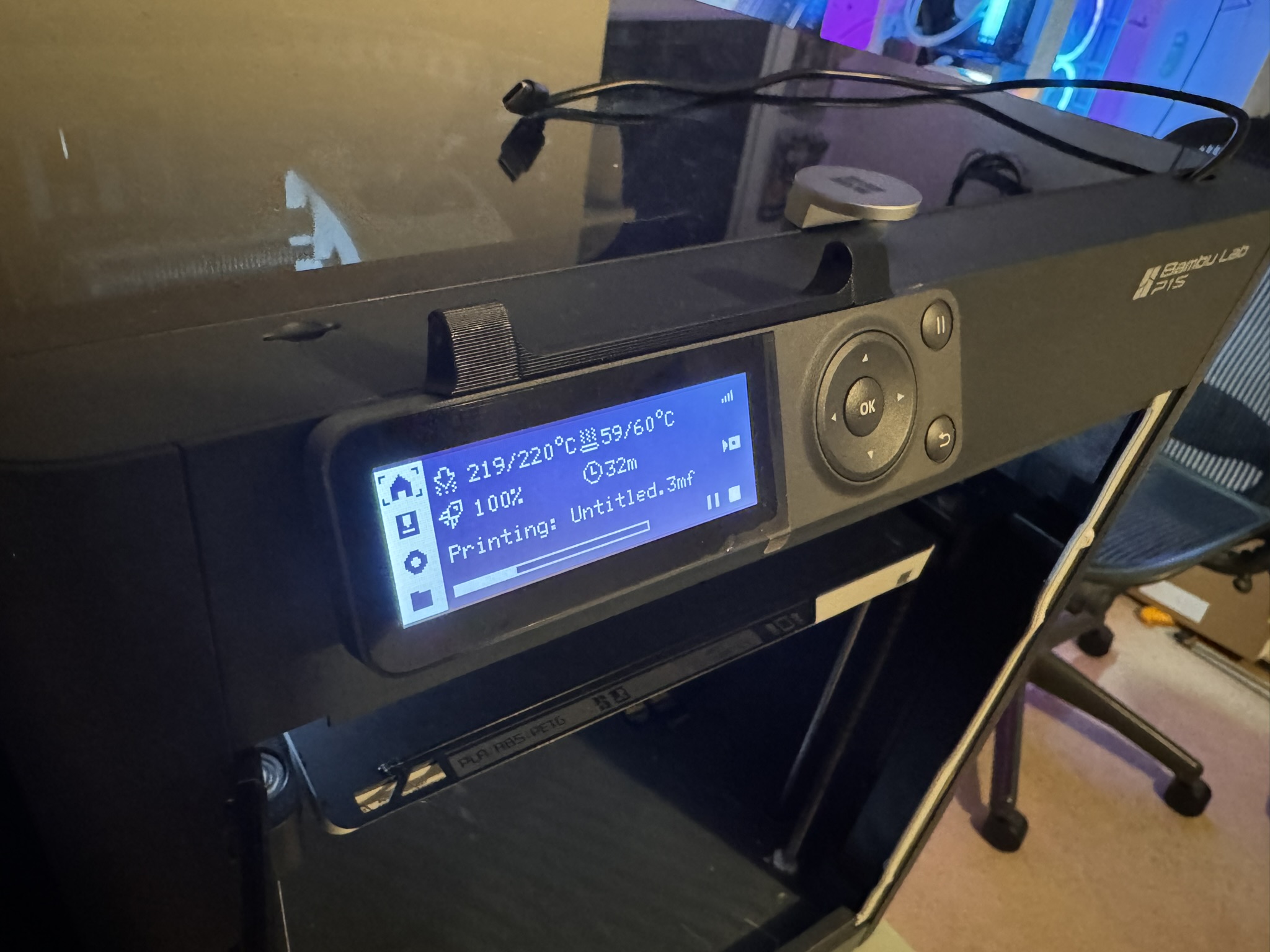

Tôi cũng đã thêm một khe cắm bổ sung cho lẫy khóa cáp, cho phép định tuyến cáp vuông góc với màn hình, giúp giấu nó đi tốt hơn (xem ảnh cuối).

Tôi cũng đã xóa phần phiên bản được dập nổi ở mặt sau.

Để hoàn thiện bản dựng, bạn sẽ cần:

• PCB gốc
• Ốc để gắn PCB có thể tái sử dụng từ bộ gốc, tôi khuyên bạn nên sử dụng một miếng đệm mỏng hoặc kiểm tra lỗ thoát sau khi siết ốc xem có cặn bẩn không (và cắt bỏ nếu cần).
• Một vài con ốc 3x14mm để gắn tấm gắn vào khung

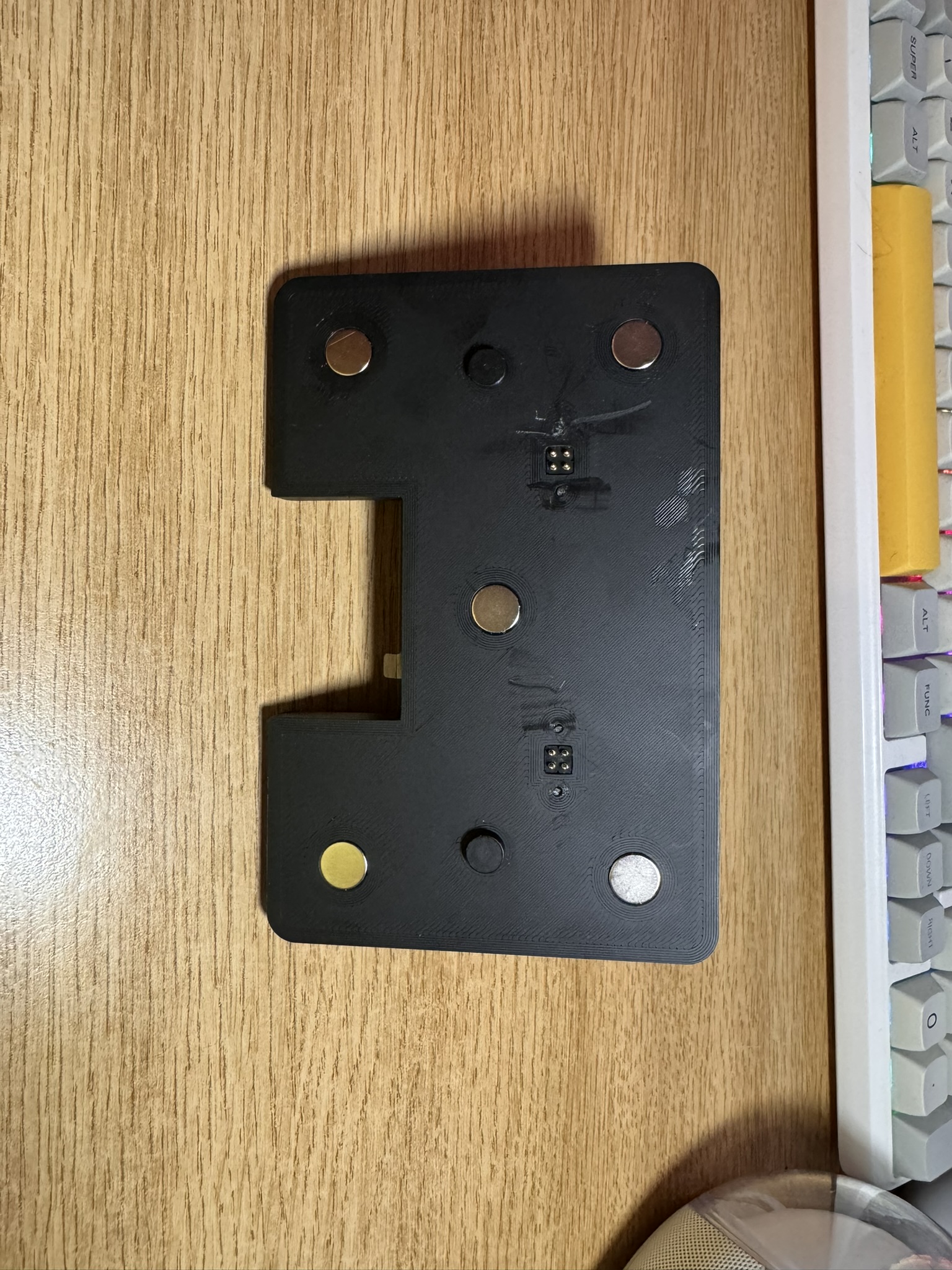

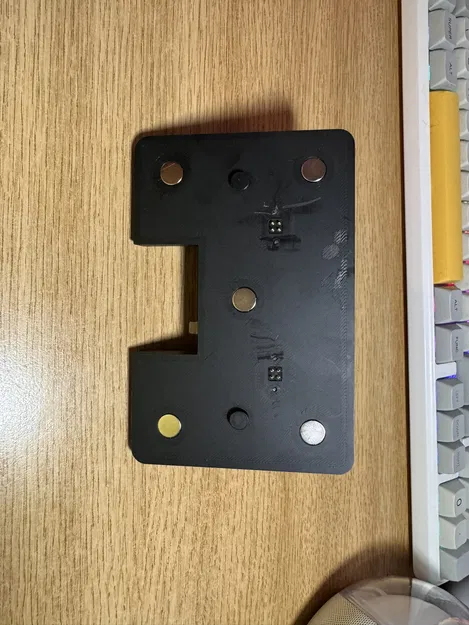

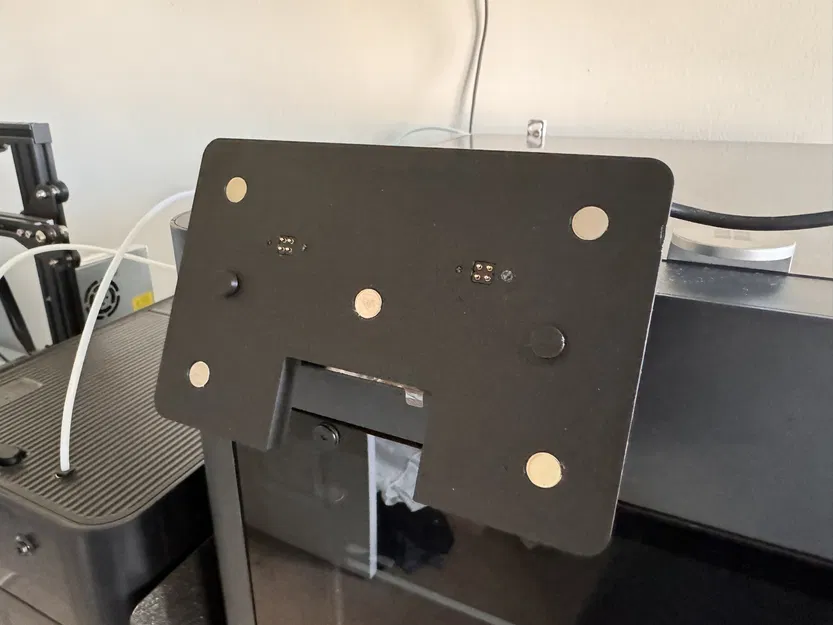

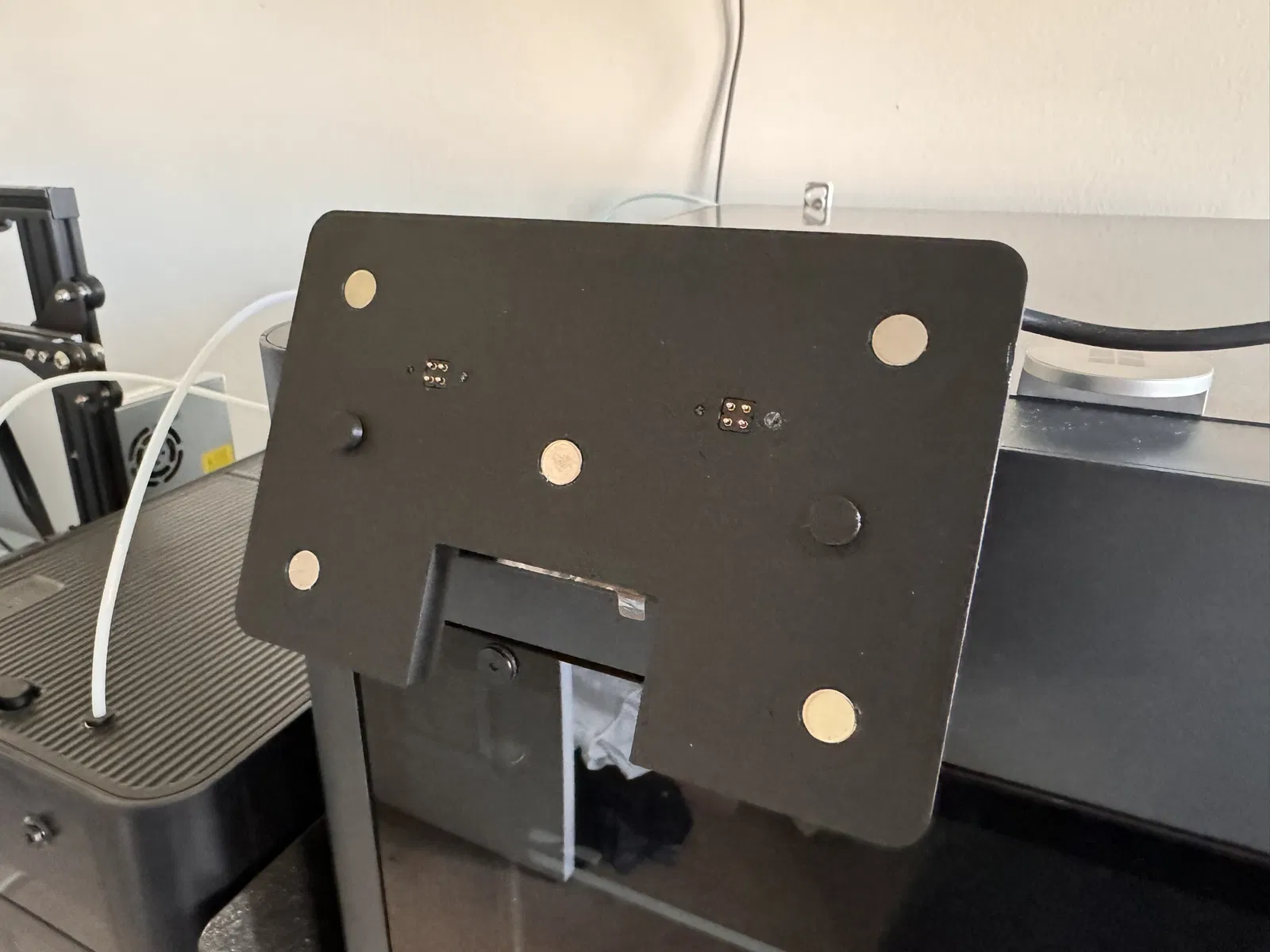

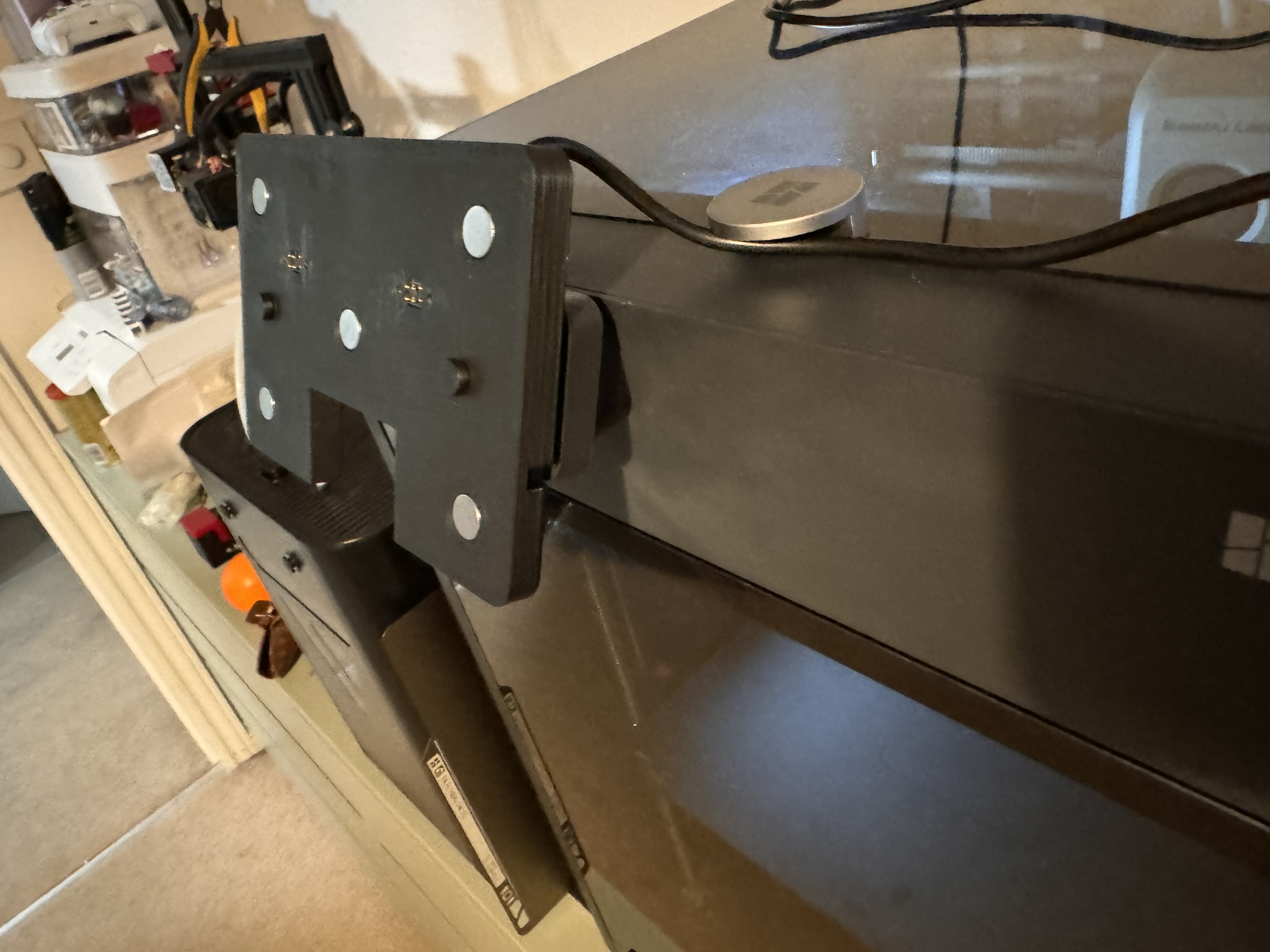

• Nam châm gốc được lấy ra từ tấm gắn đi kèm Panda Touch

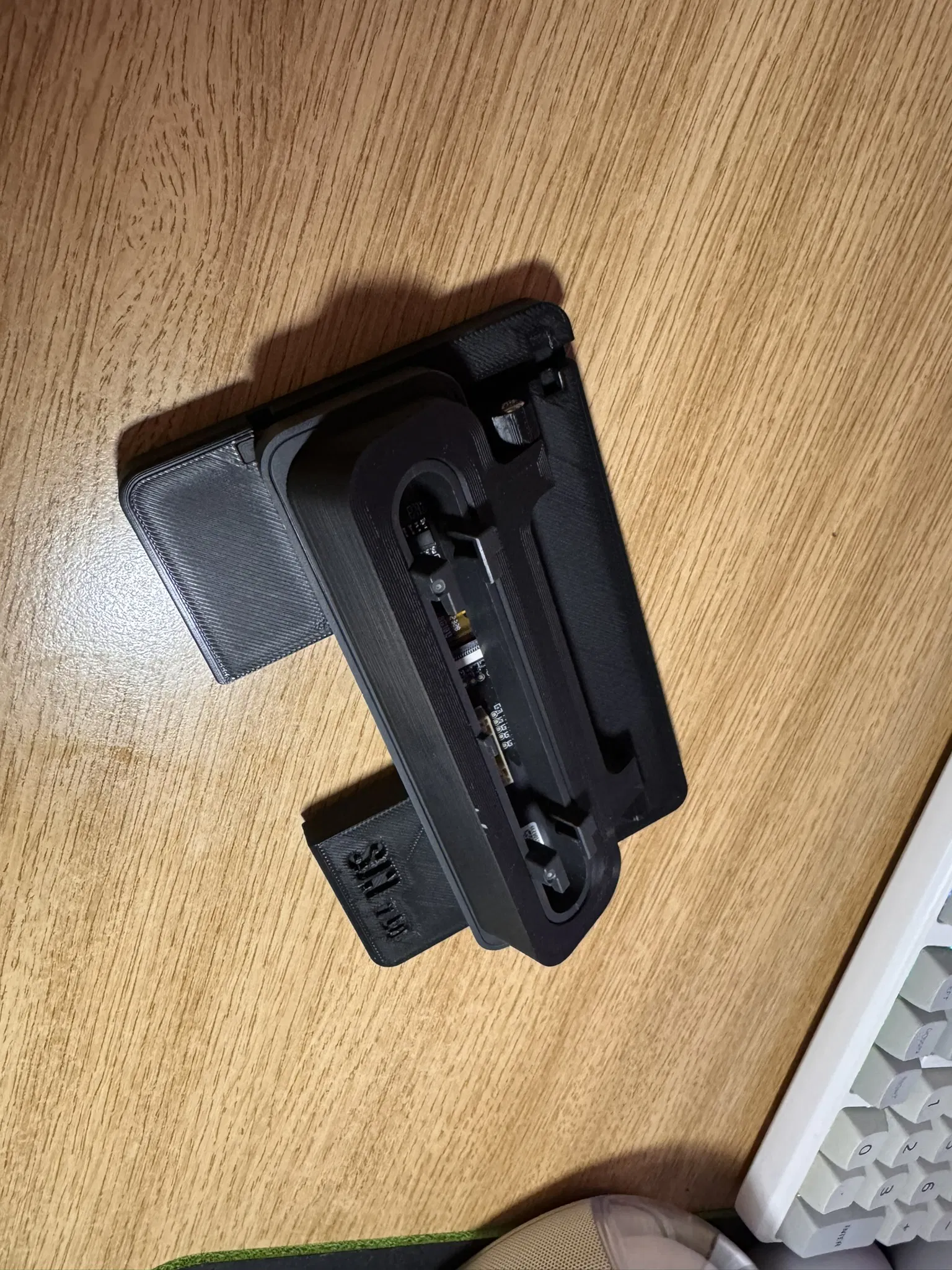

Bộ gắn hoàn toàn không cần hỗ trợ; đây là lý do tại sao bạn in các chốt định vị riêng (khớp rất chặt nhưng tin tôi đi, chúng vừa vặn!)

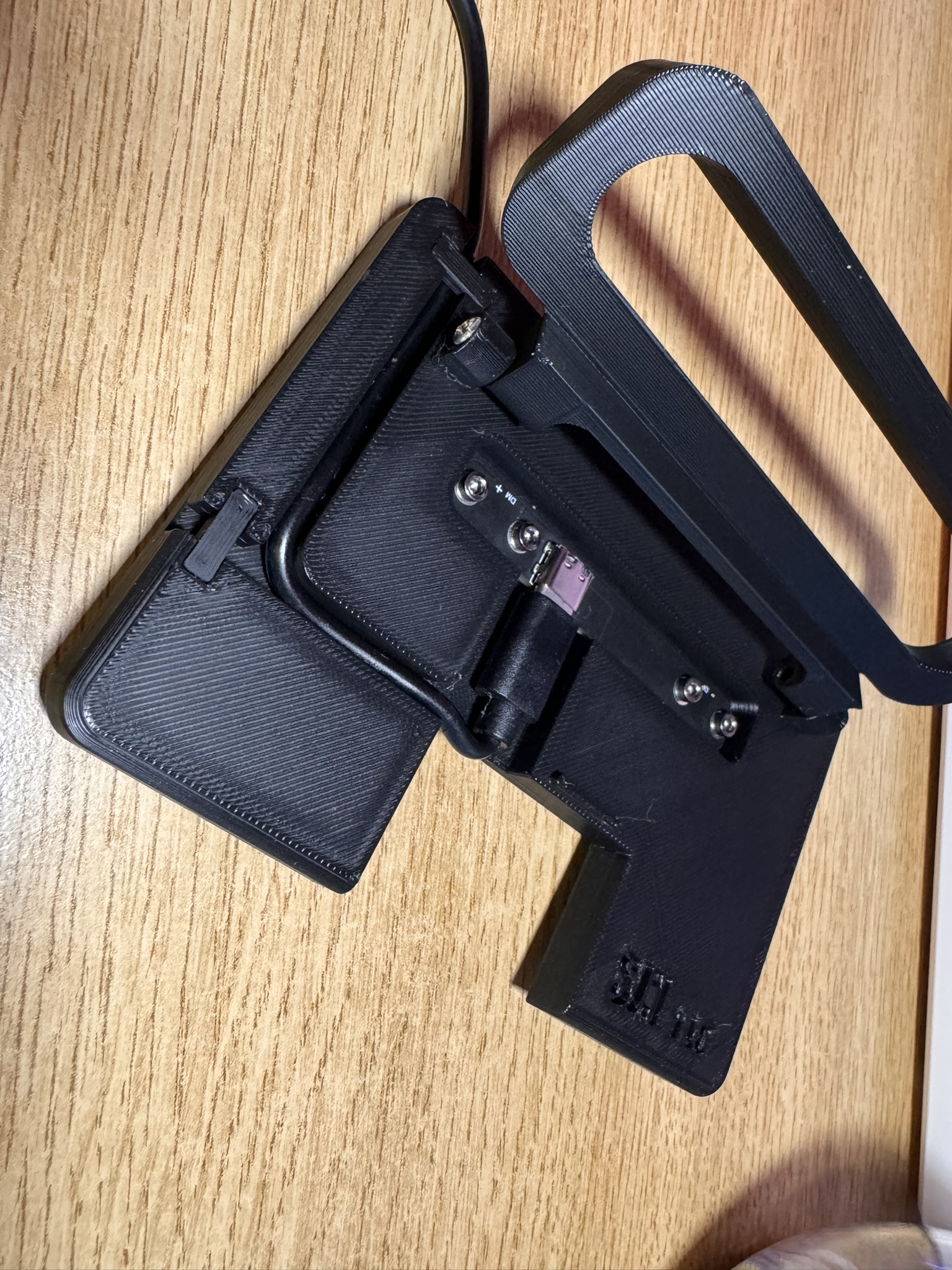

Có một vài kênh để đi dây cáp nhưng tất nhiên bạn có thể để cáp chạy thẳng ra từ phía sau.

Nếu bạn quyết định sử dụng các kênh định tuyến, bạn có thể khóa cáp vào vị trí bằng các lẫy khóa đi kèm (khớp ép)

Chúc bạn in ấn vui vẻ!
