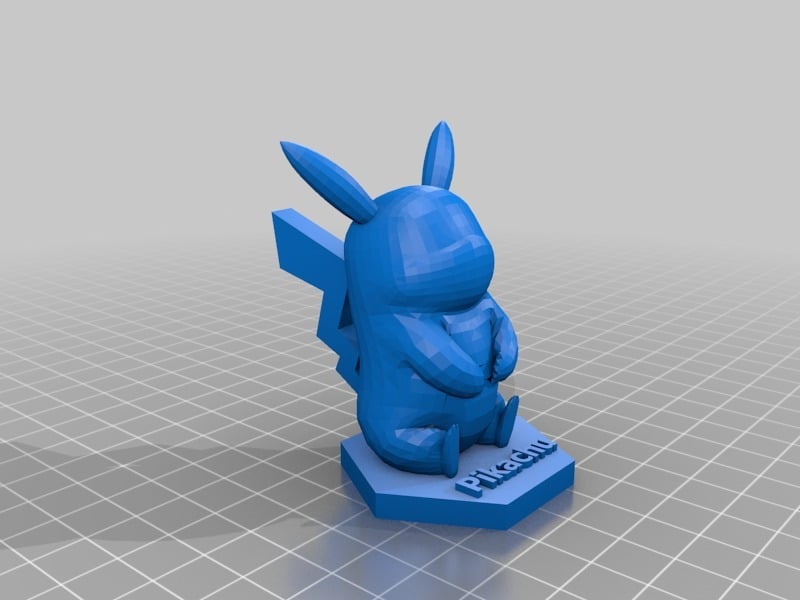

Mô Hình 3D Pikachu Ngồi

Mô hình Pikachu, ngồi trên đế hình lục giác có tên. Thiết kế của tôi, ban đầu đăng vào năm 2016 tại đây: https://www.thingiverse.com/thing:1997469

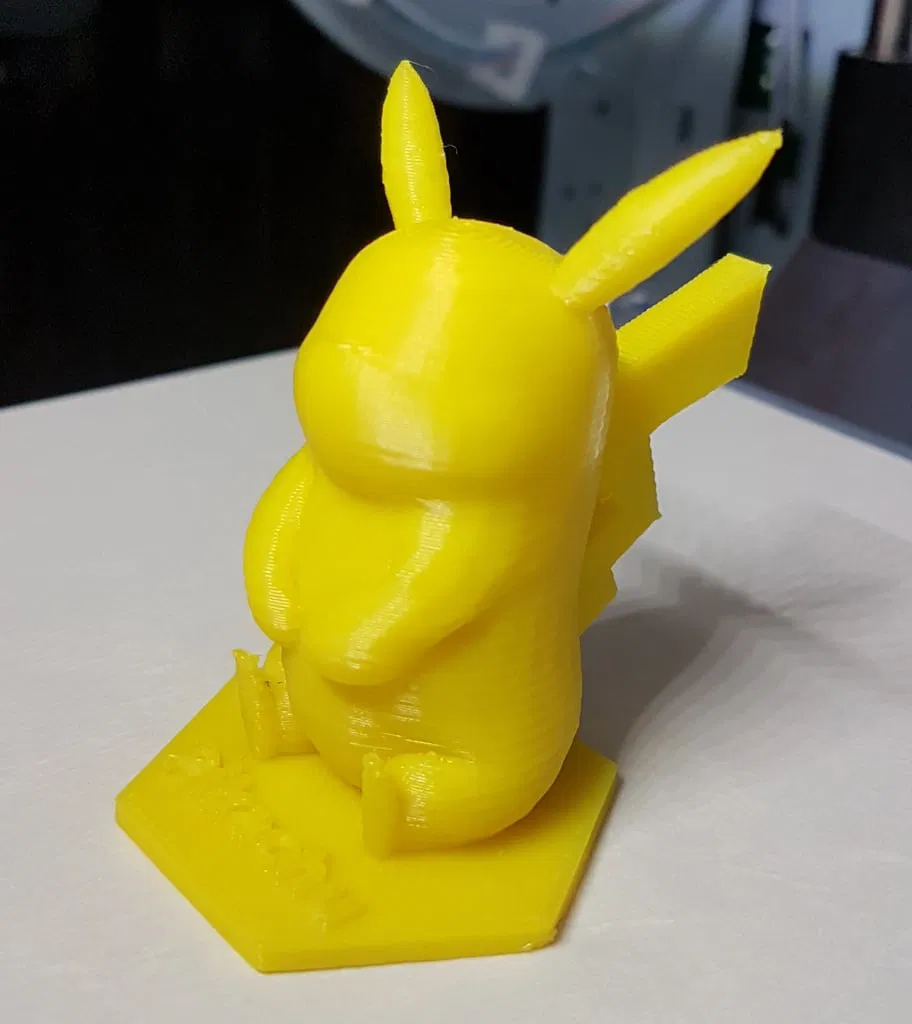

Tôi muốn thử nghiệm máy in 3D mới của mình và xem nó in chi tiết nhỏ và bề mặt tròn tốt như thế nào. Vì màu sợi duy nhất đi kèm với máy in là màu vàng tươi, và trong thời đại Pokémon Go này, còn gì để in ngoài Pikachu.

Bạn có thể in mô hình này mà không cần cấu trúc hỗ trợ, nhưng hãy cẩn thận với cái đuôi. Để an toàn, hãy thử dùng hỗ trợ.

Rất có thể phần mềm in 3D của bạn sẽ báo cáo rằng mô hình này có lỗi. Nếu phần mềm in của bạn có tính năng tự động sửa lỗi, hãy bật nó lên, và Pikachu sẽ in mà không gặp vấn đề.

LƯU Ý:

Dữ liệu mô hình 3D thuộc bản quyền Gamefreak, Nintendo và The Pokémon Company 2001-2016.

Đây là một dự án fan-art, và mọi quyền đối với thương hiệu và tên Pokémon và Pikachu thuộc về Nintendo và The Pokémon Company.

Cài đặt In

Máy in:

XYZprinting da Vinci 1.0 PRO 3-in-1

Độ phân giải:

Đầu phun 0.4mm, chiều cao lớp 0.25mm

Độ dày ruột:

15% (10% cũng được)

Ghi chú:

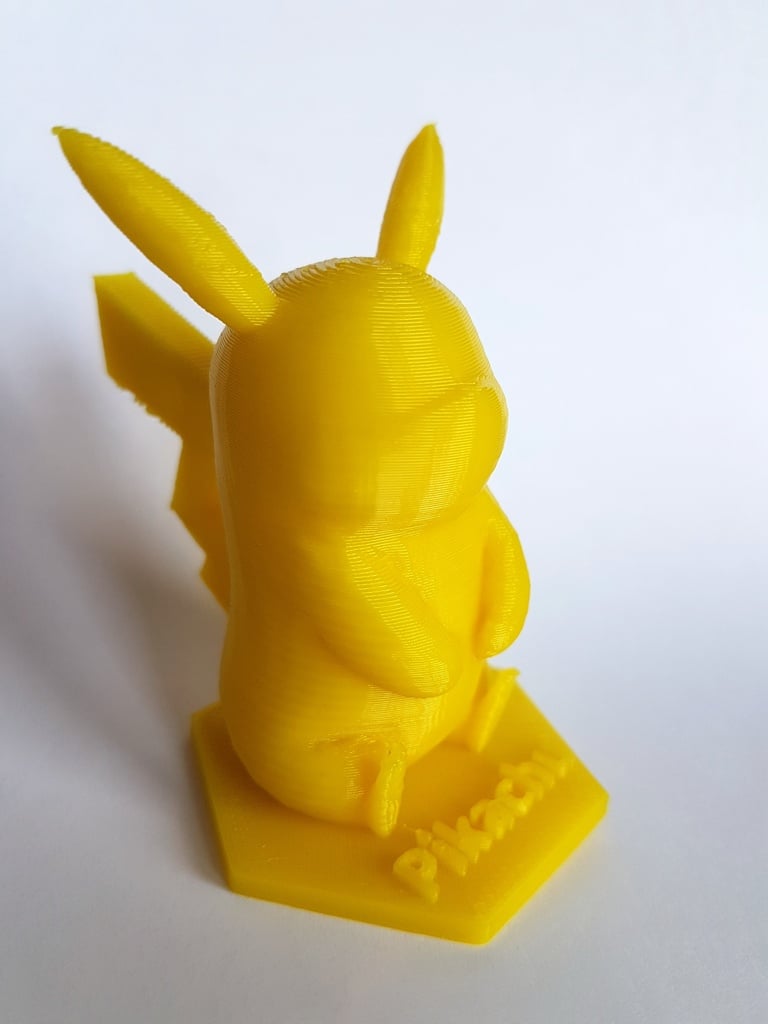

Bạn có thể cần dùng raft nếu máy in của bạn gặp khó khăn trong việc làm cho vật in bám dính, và hỗ trợ để đảm bảo in phần đuôi cuối cùng đúng cách. Tôi đã in mô hình này mà không cần hỗ trợ và không dùng raft, sử dụng ABS ở nhiệt độ 210 C cho đầu phun và 90 C cho bàn in, với độ dày ruột hình lục giác 15%.

Cách Tôi Thiết Kế

Làm con Pikachu này

Tôi bắt đầu tìm kiếm một mô hình Pikachu đủ chi tiết để in, nhưng thật ngạc nhiên, không có mô hình nào như vậy tồn tại. Một vài mô hình gần đúng, nhưng tôi không thích tư thế của Pikachu. Để đảm bảo một bản in tương đối chắc chắn và có thể in mà không cần cấu trúc hỗ trợ, tôi nhận ra rằng mình phải tự tạo mô hình 3D Pokémon Pikachu.

Vì tôi có gần như không có kinh nghiệm hay kỹ năng mô hình hóa, việc tạo mô hình Pikachu từ đầu là không thể. May mắn thay, với trò chơi Pokemon Go đi kèm với rất nhiều mô hình 3D tuyệt vời có sẵn để tải xuống (chỉ cần nhớ ghi công đầy đủ cho Nintendo, v.v. khi sử dụng): http://roestudios.co.uk/project/3d-pokemon-models/

Bây giờ tôi đã có một mô hình Pikachu tốt, nhưng nó có tư thế tương tự như những mô hình tôi đã tìm thấy trong nhiều kho lưu trữ in 3D về mô hình Pokemon. Sau một hồi tìm kiếm thêm, tôi đã tìm thấy mô hình Pikachu có thể tạo dáng này của Haolink trên Deviantart: http://haolink.deviantart.com/art/Pikachu-MMD-3D-Model-eye-posable-557647939

Với mô hình có thể tạo dáng này, tôi có toàn quyền tự do để cho Pikachu ngồi xuống và đặt tay lên bụng.

Sau đó là phần khó khăn nhất: xuất mô hình dưới dạng STL. Tôi sẽ viết một bài đăng trên blog về điều này vào một lúc nào đó trên blog của mình: http://blog.mivia.dk, nhưng hiện tại, hãy nói rằng rất nhiều thao tác nhập/xuất đã diễn ra giữa các chương trình: Mmd, PmxEditor, Blender, Sketchup và XYZware pro.

Tôi đã phải vẽ lại hoàn toàn và gắn lại chiếc đuôi của Pikachu trong Sketchup, nơi tôi cũng đã thêm đế hình lục giác và văn bản. Nếu bạn kiểm tra file stl, bạn sẽ nhận thấy rằng đây không phải là một mô hình sạch sẽ, vì một số bề mặt bị va chạm hoặc bị thiếu. Tôi có thể dọn dẹp nó trong Sketchup, nhưng điều này có thể mất hàng giờ.

Hãy cho tôi biết nếu bạn có thể in bằng file stl này như hiện tại, để tôi biết liệu việc dọn dẹp hoàn toàn mô hình có đáng công sức hay không.

Mô hình Pikachu có thể tạo dáng mở trong PmxEditor

Ban đầu tôi tạo tư thế này trong Mmd, nhưng có điều gì đó khiến nó không thể nhập vào PmxEditor, vì vậy tôi phải làm lại trực tiếp trong PmxEditor

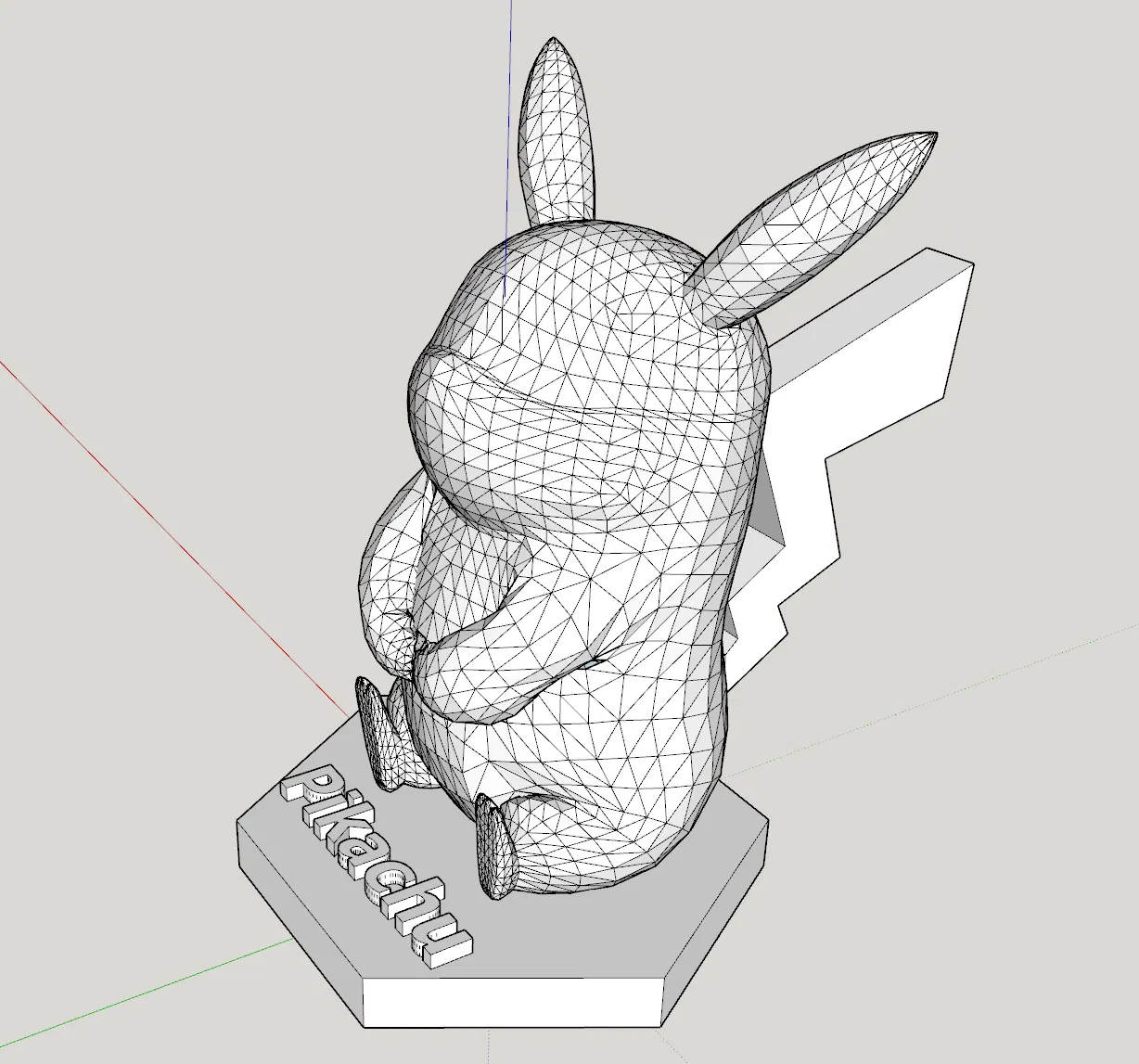

Mô hình hoàn chỉnh (vẫn còn một số lỗi bên trong cần sửa) được lắp ráp trong Sketchup
