WordClock 16x8 LED matrix (2023-V2)

Phiên bản WordClock 2024 của mẫu này cũng có sẵn. Bạn có thể chọn giữa 4 phông chữ khác nhau. Nhấp vào đây để biết chi tiết. =)

WordClock sử dụng ma trận LED 16x16 và phông chữ thông thường. In và lắp ráp siêu dễ, chỉ cần hàn 3 dây.

Có video hướng dẫn để giúp bạn thiết lập mã.

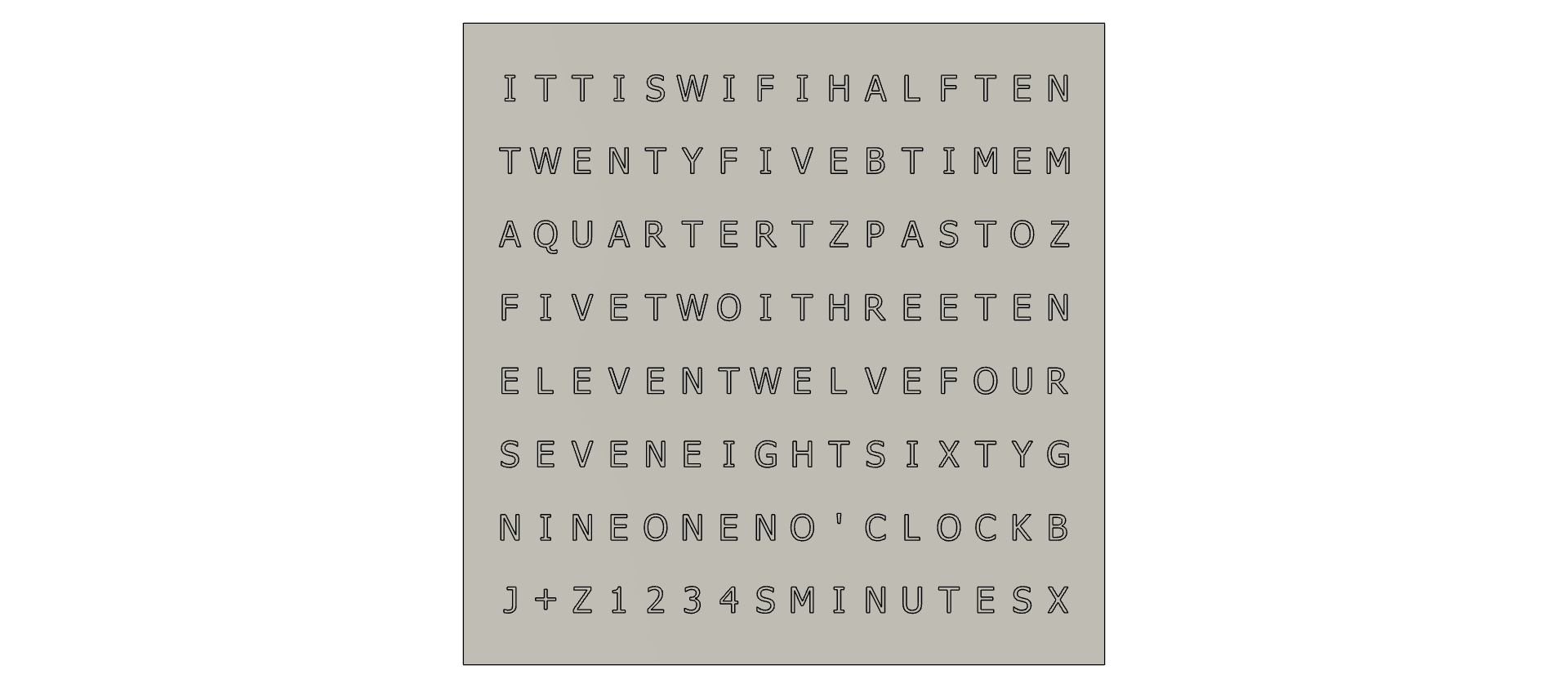

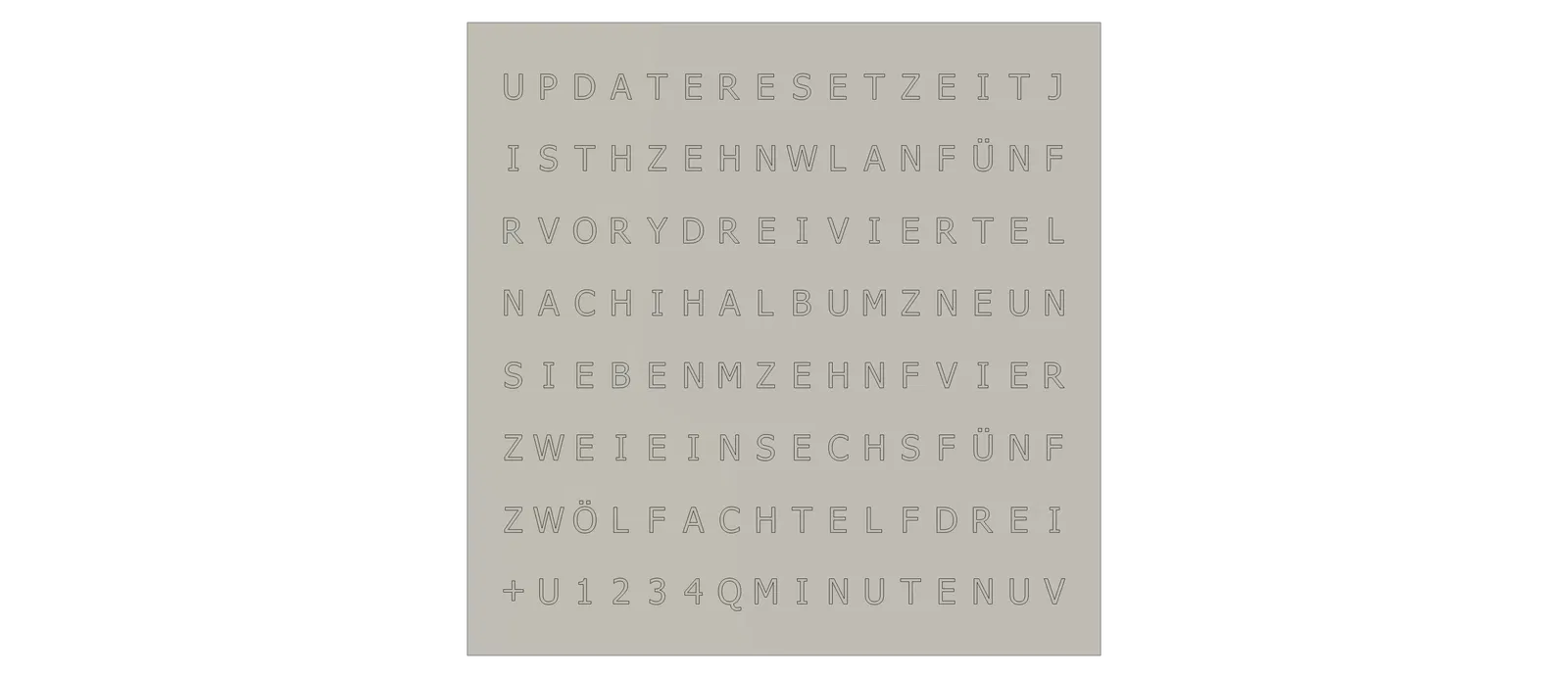

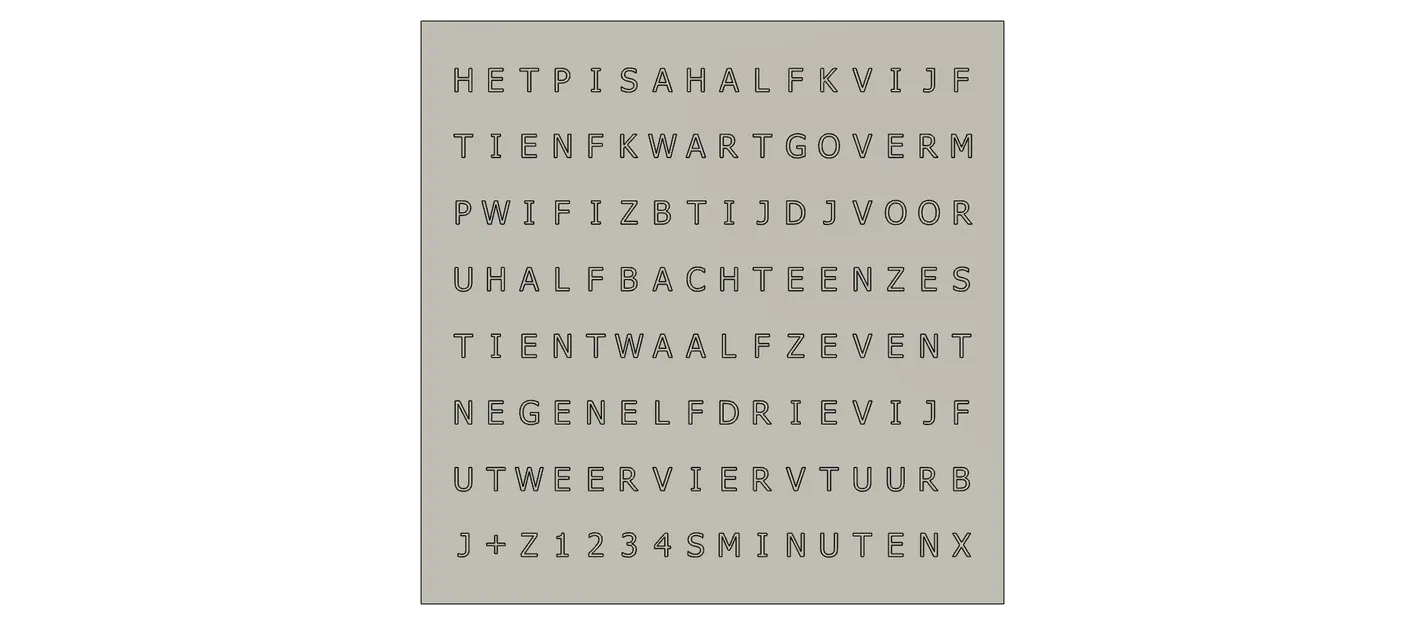

Các ngôn ngữ sau có sẵn:

• Tiếng Đức

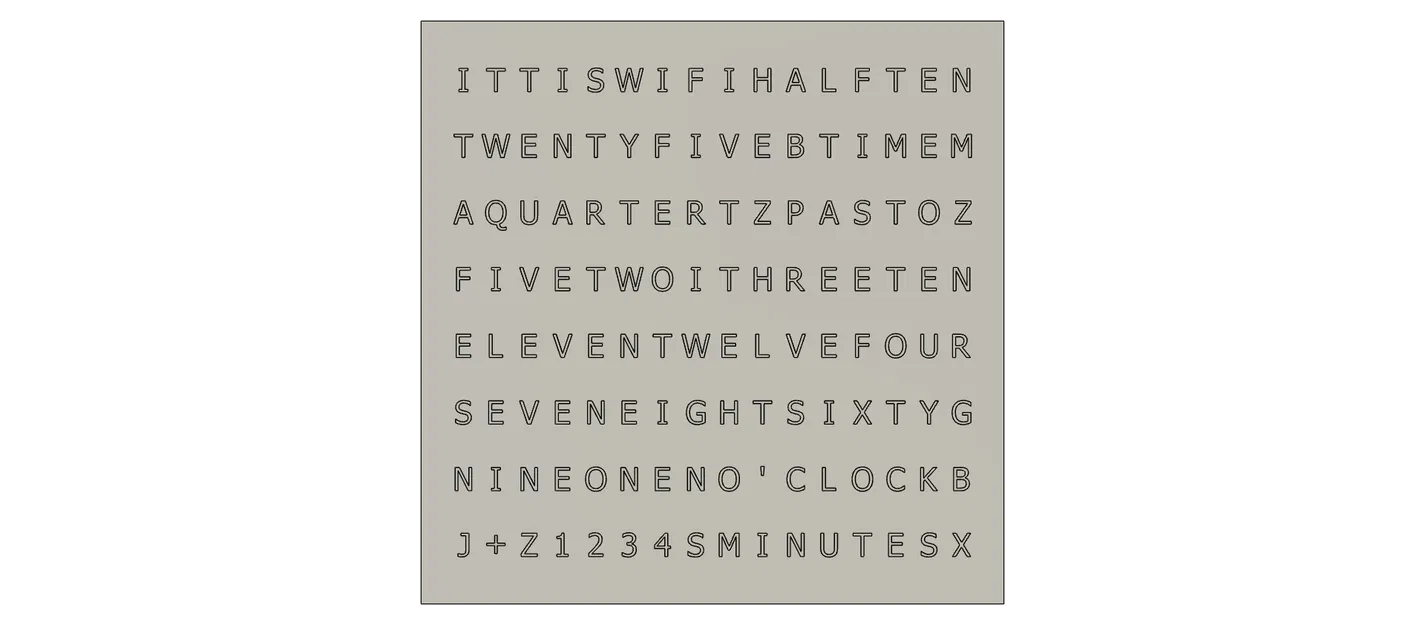

• Tiếng Anh

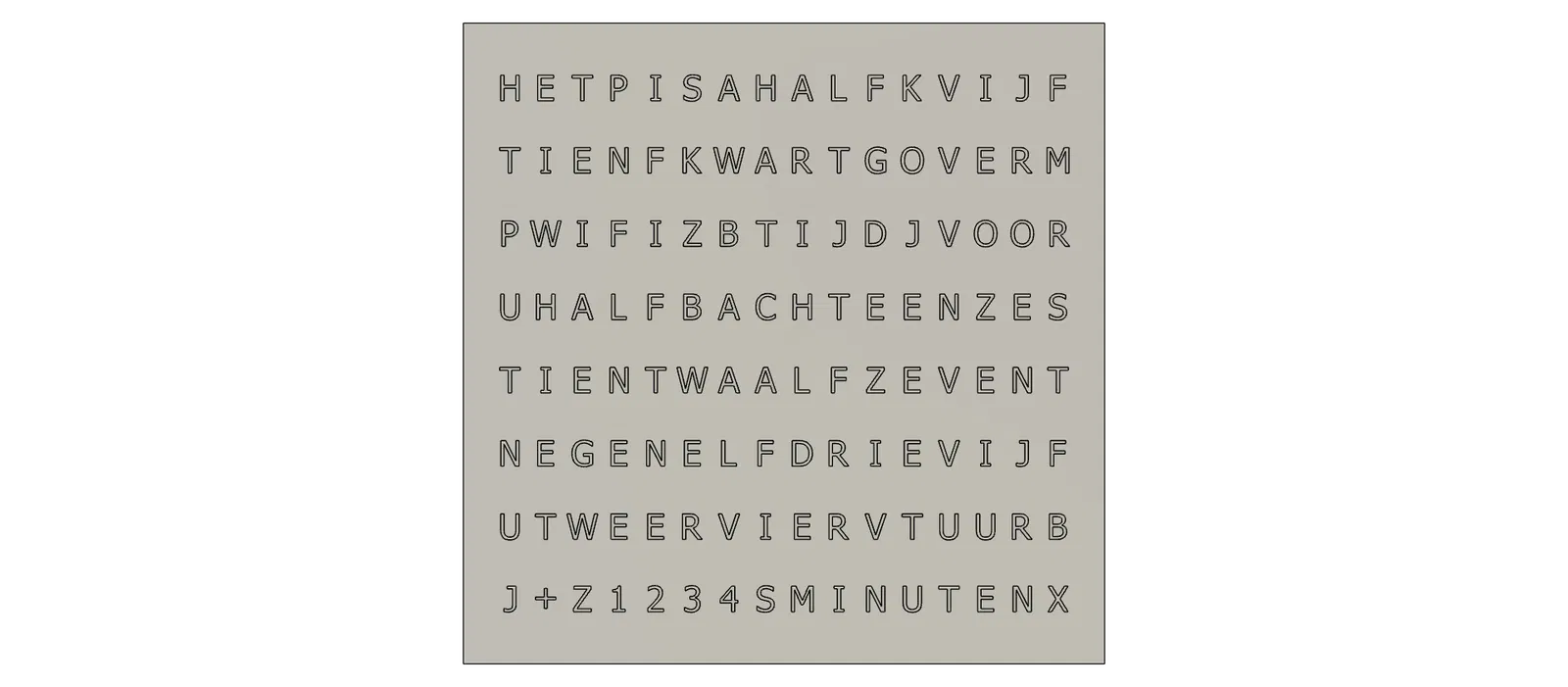

• Tiếng Hà Lan
• Tiếng Thụy Điển
• Tiếng Ý
• Tiếng Pháp

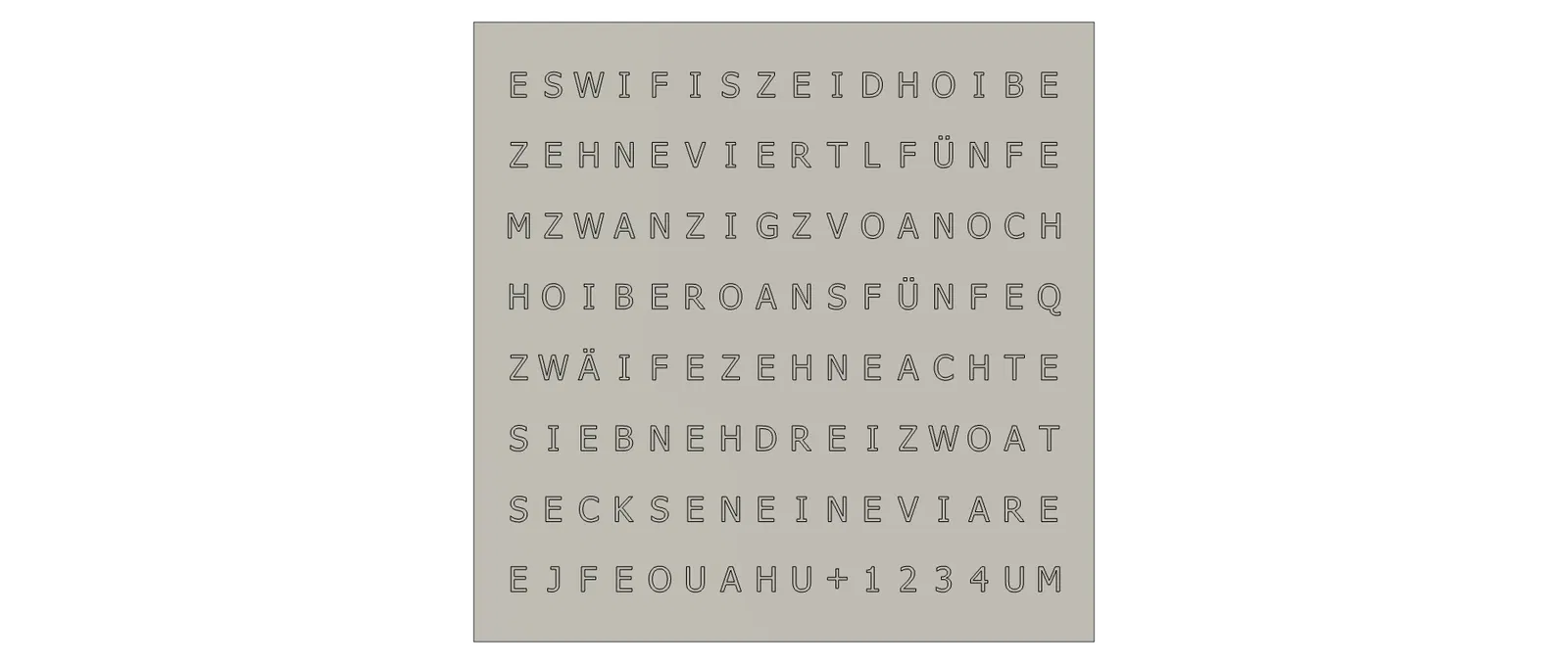

• Tiếng Đức Thụy Sĩ
• Tiếng Trung
• Tiếng Đức Swabia
• Tiếng Bavaria
• Tiếng Luxembourg
• Tiếng Đức Đông

Lưu ý: Các ngôn ngữ mới sắp ra mắt có thể chỉ được thêm vào mẫu 2024. Nhấp vào đây để biết chi tiết.

Đối với những ai không thích phông chữ stencil từ biến thể WordClock mới đầu tiên của năm 2023, đây là biến thể thứ hai mới sử dụng phông chữ miễn phí thông thường dưới dạng phiên bản 2023-V2. Tất cả các tính năng và mã đều giống như 2023-V1. Vì vậy, “chỉ” thiết kế đã được thay đổi và cần khá nhiều thay đổi để làm cho cái này hoạt động. Nó sử dụng bộ khuếch tán in thay vì mảnh giấy như 2023-V1. Điều này cũng yêu cầu 1 lần đổi màu khi in phần trước. Để tránh việc các chữ cái lân cận được đặt ở vị trí hiện tại cũng phát sáng một chút, phần ma trận cũng đã được thiết kế lại và “cắt” vào phần trước để tách các chữ cái. Phần nắp cũng đã được thay đổi một chút để trông gọn gàng hơn khi đặt trên bàn. Nhìn chung, điều này làm tăng thời gian in một lần nữa, vâng, nhưng tôi nghĩ đây là bản in 1 lần đối với hầu hết các bạn và sẽ mang lại cho bạn thiết kế tốt hơn nữa và đáng giá…

Cũng có một biến thể thứ 3 với mẫu này: 2023-V3 với các tính năng tương tự. Xin hãy xem qua. =)

Hy vọng bạn thích những biến thể mới này =)

LƯU Ý:

• Đối với các ghi chú cũ hơn, vui lòng xem cuối trang.

• 10.11.2024: Đã thêm một tập lệnh mới để flash ESP32 mà không cần Arduino IDE:

• 25.12.2024: Cập nhật phần mềm V4.0.0 hiện đã có sẵn, bao gồm nhiều chức năng mới:

  • Cập nhật phần mềm trực tiếp mà không cần máy tính hoặc Arduino IDE như đã giới thiệu với WordCalendar 2024 trước đó. Xem video này để biết chi tiết. Bạn sẽ cần chọn bảng ESP32 đang sử dụng sau khi cập nhật lên phiên bản này để tải xuống các tệp chính xác cho ESP32 bạn đang sử dụng trong tương lai. Một trang mới yêu cầu thông tin này sẽ hiển thị khi bạn truy cập cổng cấu hình web sau khi cập nhật.
  • Khởi động nhanh hơn khi khởi động lại.
  • Đã thêm “chế độ kiểm tra” trong phần “Bảo trì” để kiểm tra tất cả các văn bản đầu ra thời gian nhanh hơn.
  • Nhiều thay đổi nhỏ đối với cổng cấu hình web để làm cho thiết bị tốt hơn.
  • Để cập nhật lên phiên bản mới này từ các phiên bản phần mềm cũ hơn, bạn sẽ cần sử dụng tập lệnh flash ESP32 một lần để nhận biến thể cập nhật phần mềm mới. Nếu bạn mới cài đặt WordClock, bạn sẽ nhận được phiên bản mới nhất với tập lệnh này.

• 05.01.2025: Bây giờ bạn sẽ tìm thấy tập lệnh flash ESP32 dưới dạng một biến thể của tập lệnh MS Windows đã biết để sử dụng trên macOS. Xin cảm ơn John (Rave Props) @JohninNL_289006 rất nhiều vì đã thêm biến thể macOS này! Điều này sẽ làm cho việc thiết lập dự án cho người dùng macOS trở nên đơn giản hơn nữa. =)

Hy vọng bạn thích bản cập nhật mới. Nó khá nhiều công sức và cho phép cải thiện mã tốt hơn nữa trong tương lai! =)

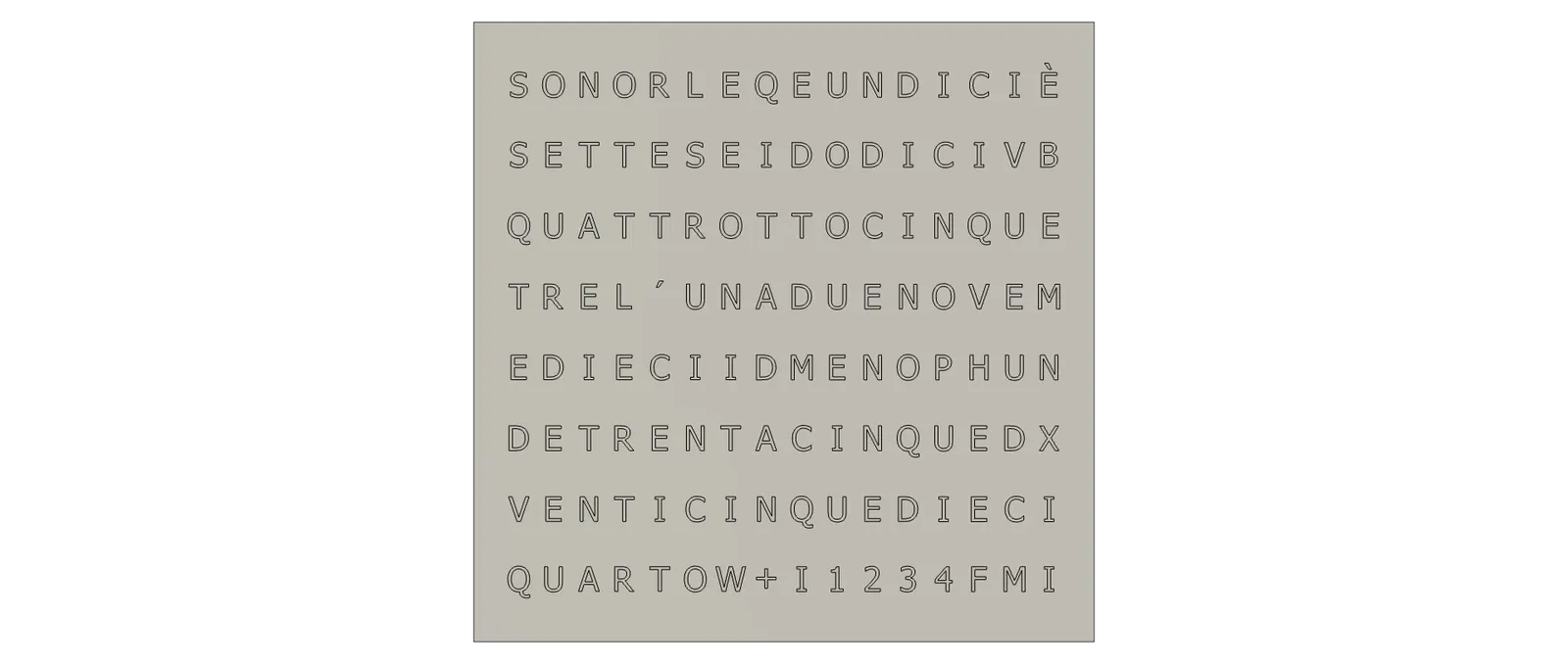

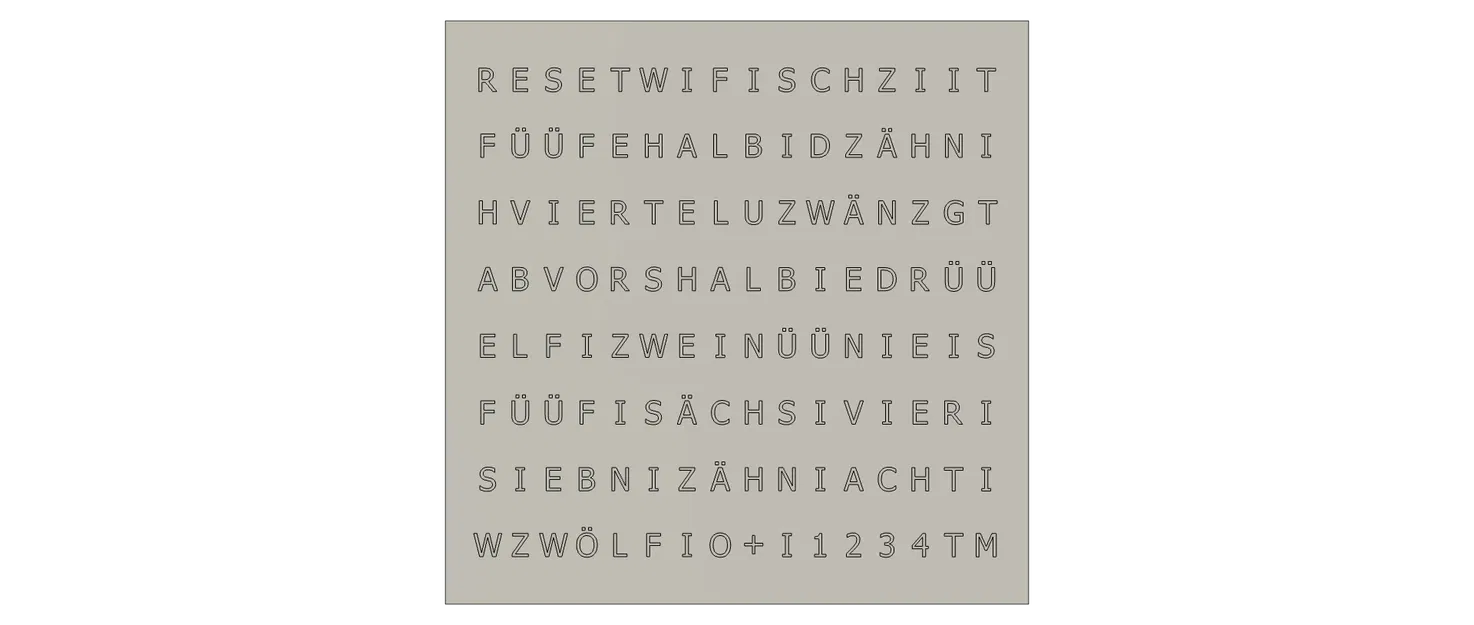

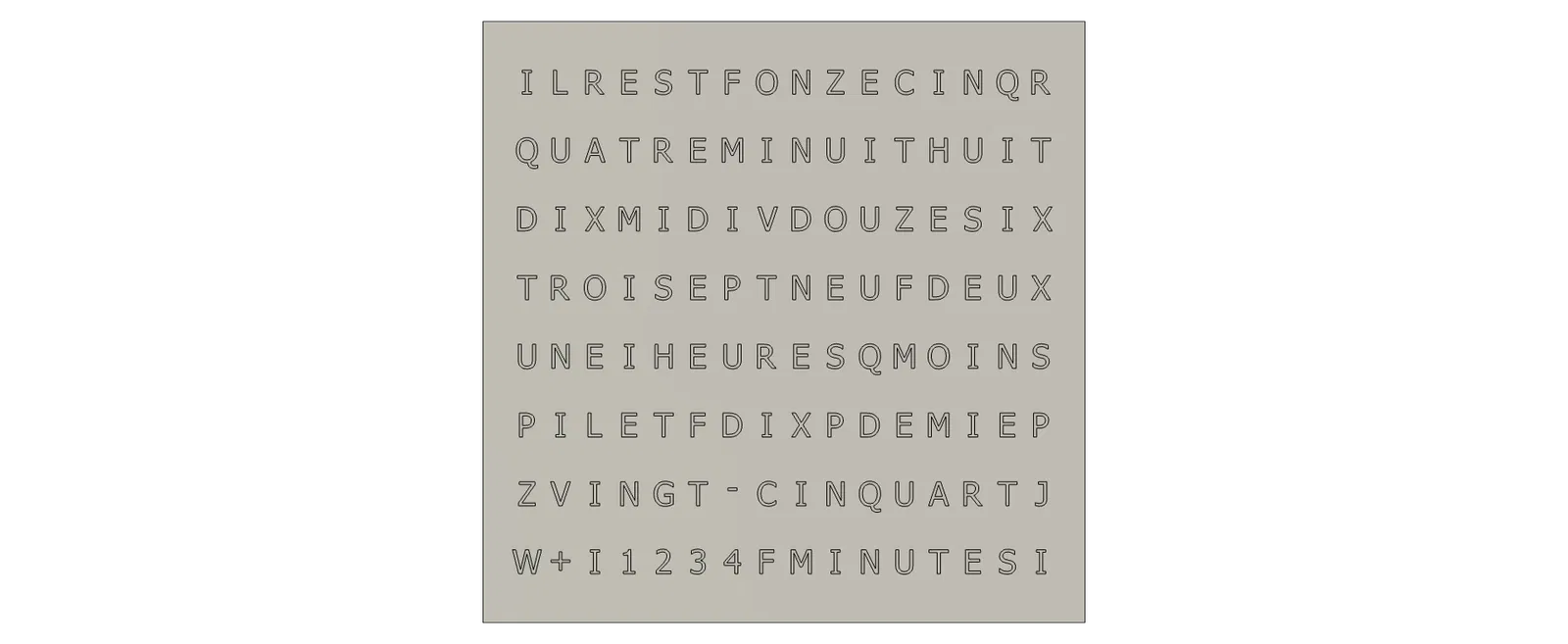

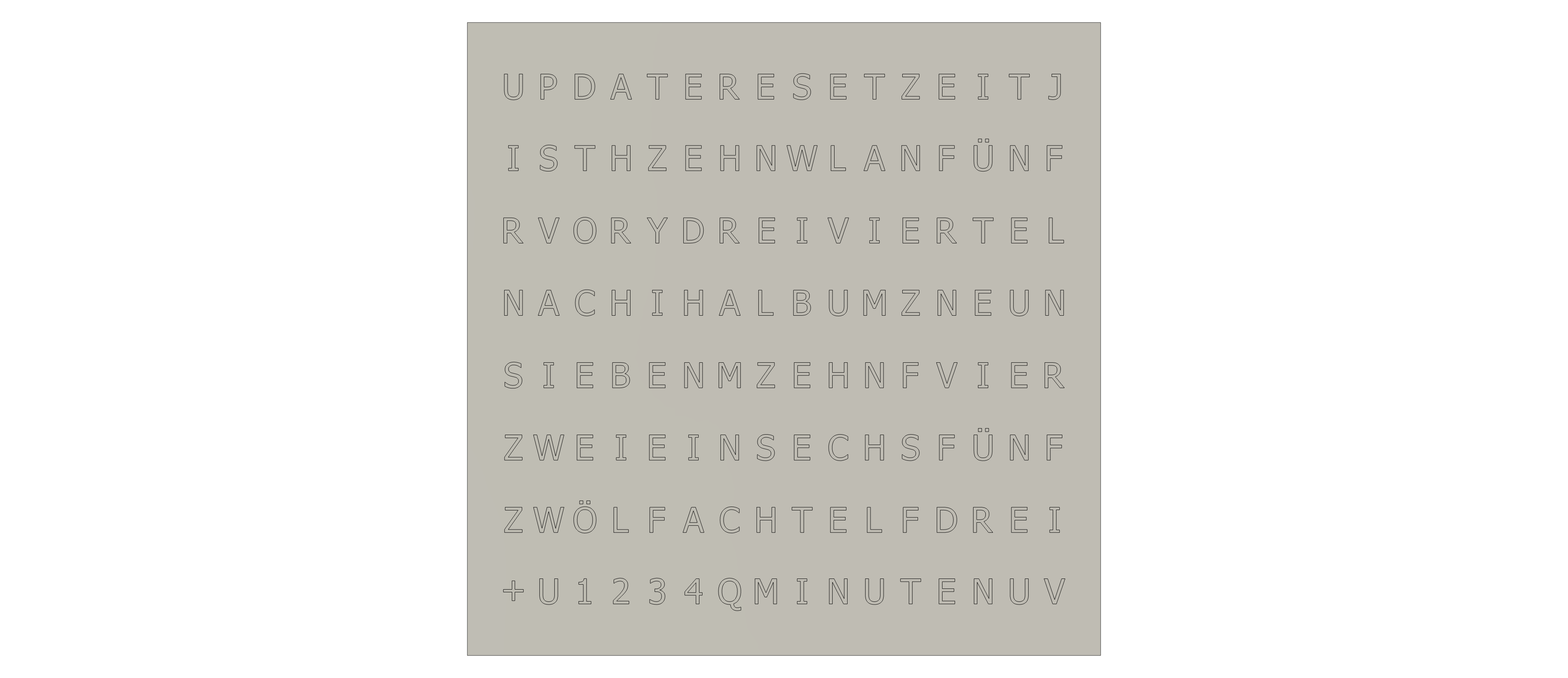

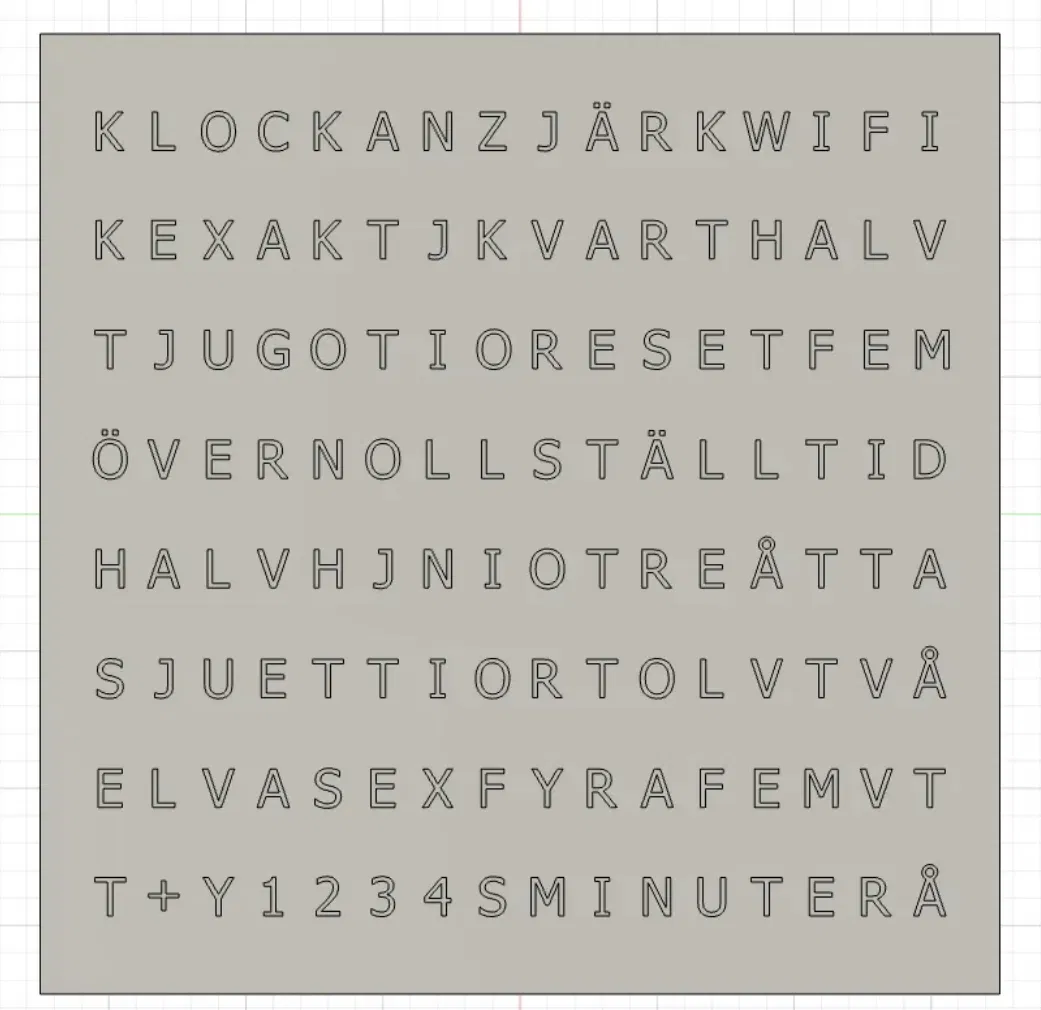

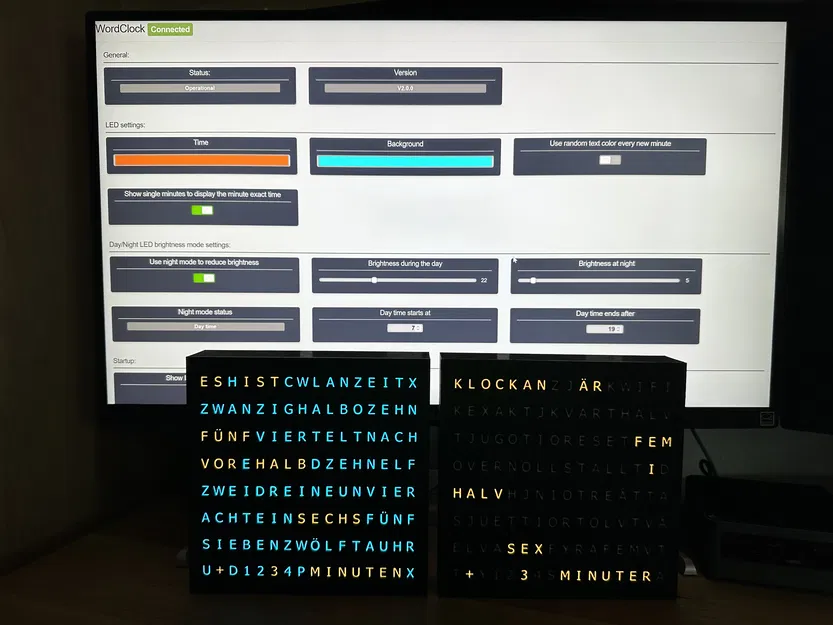

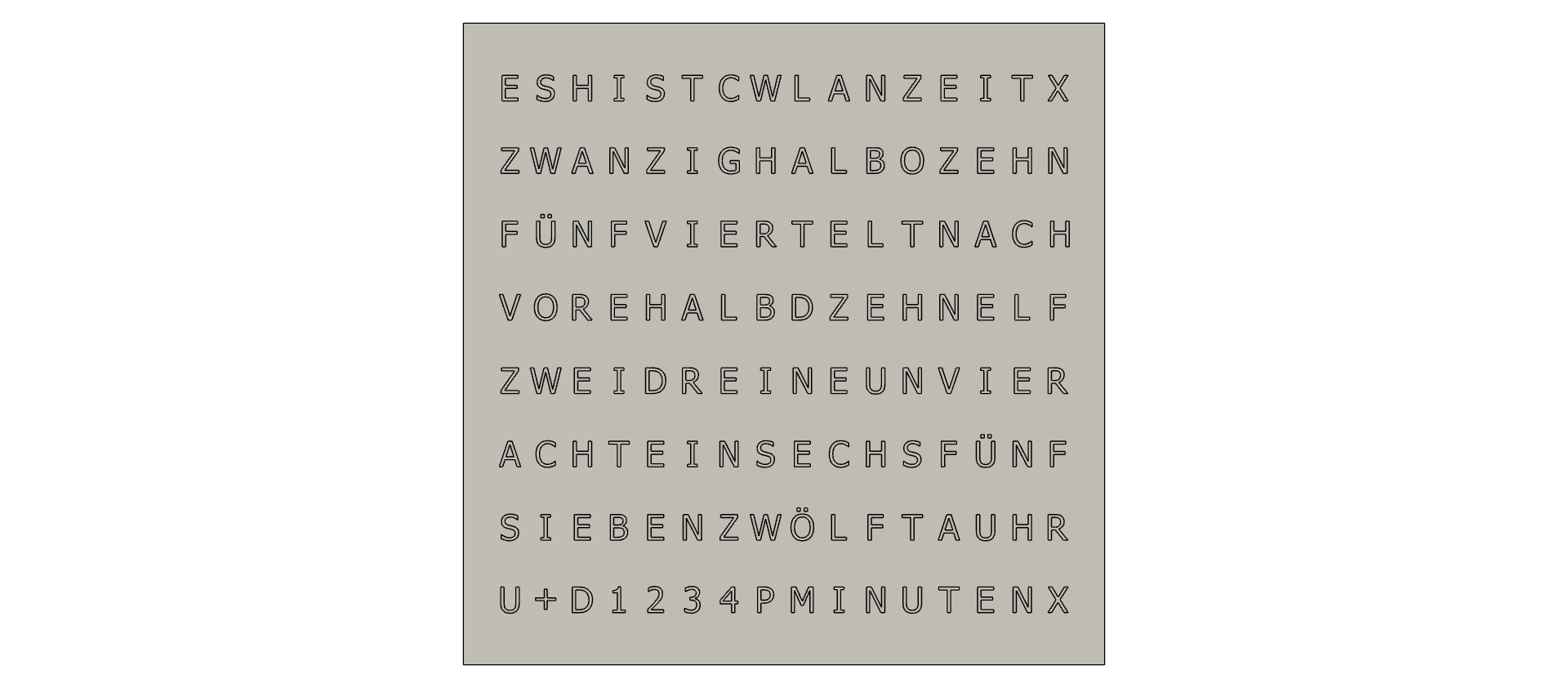

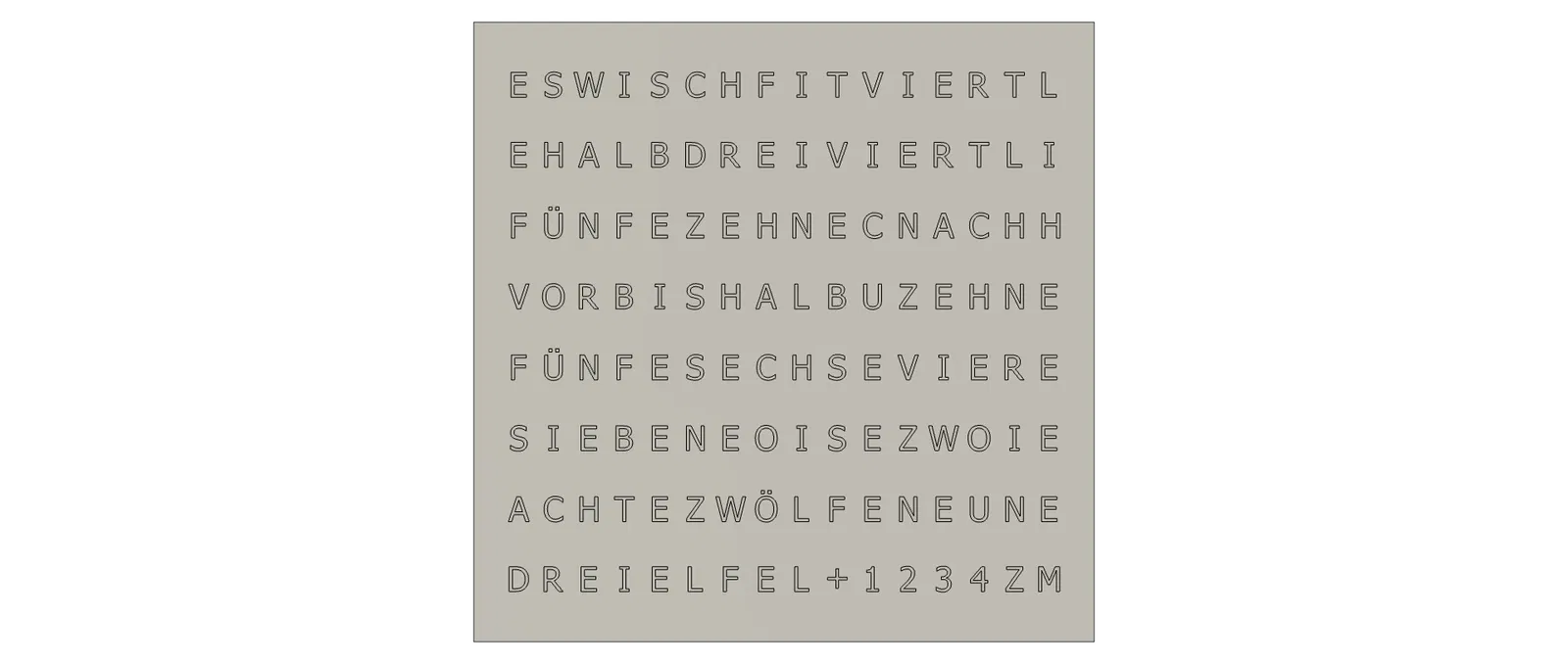

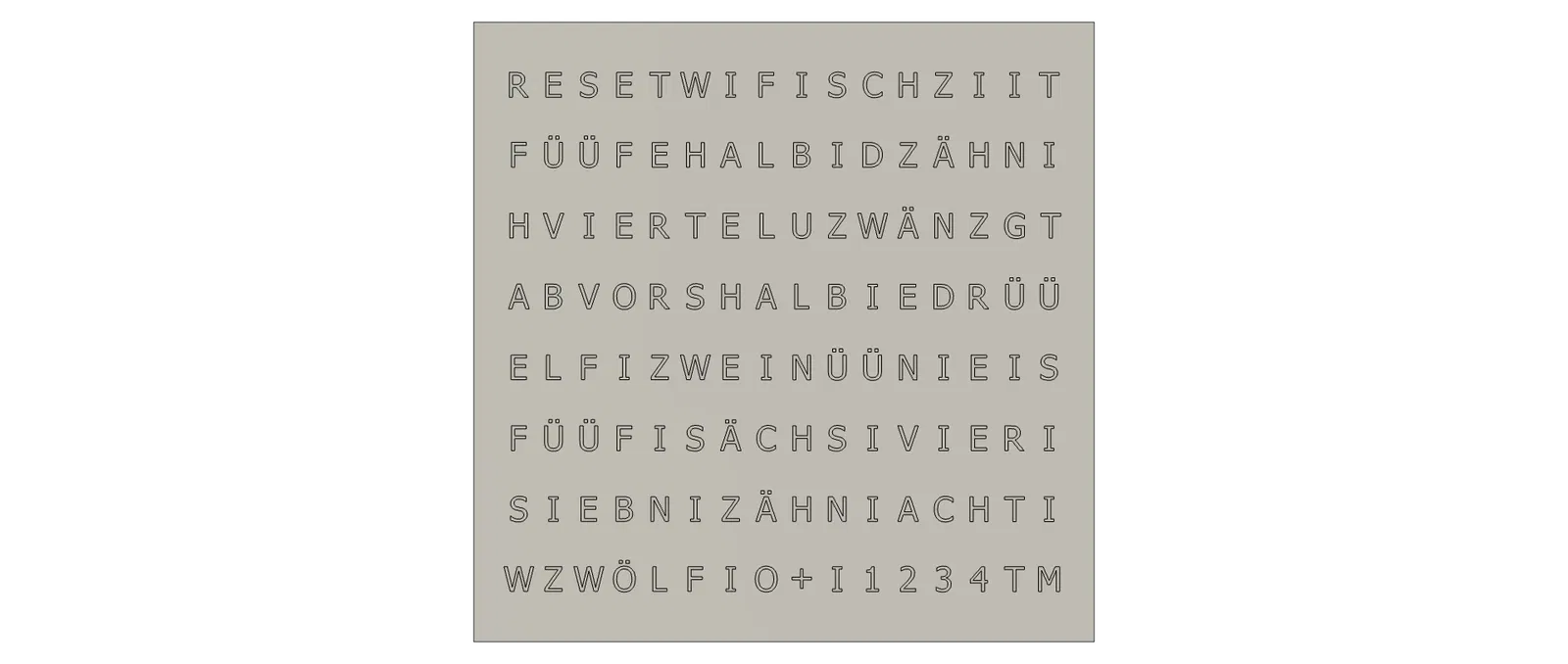

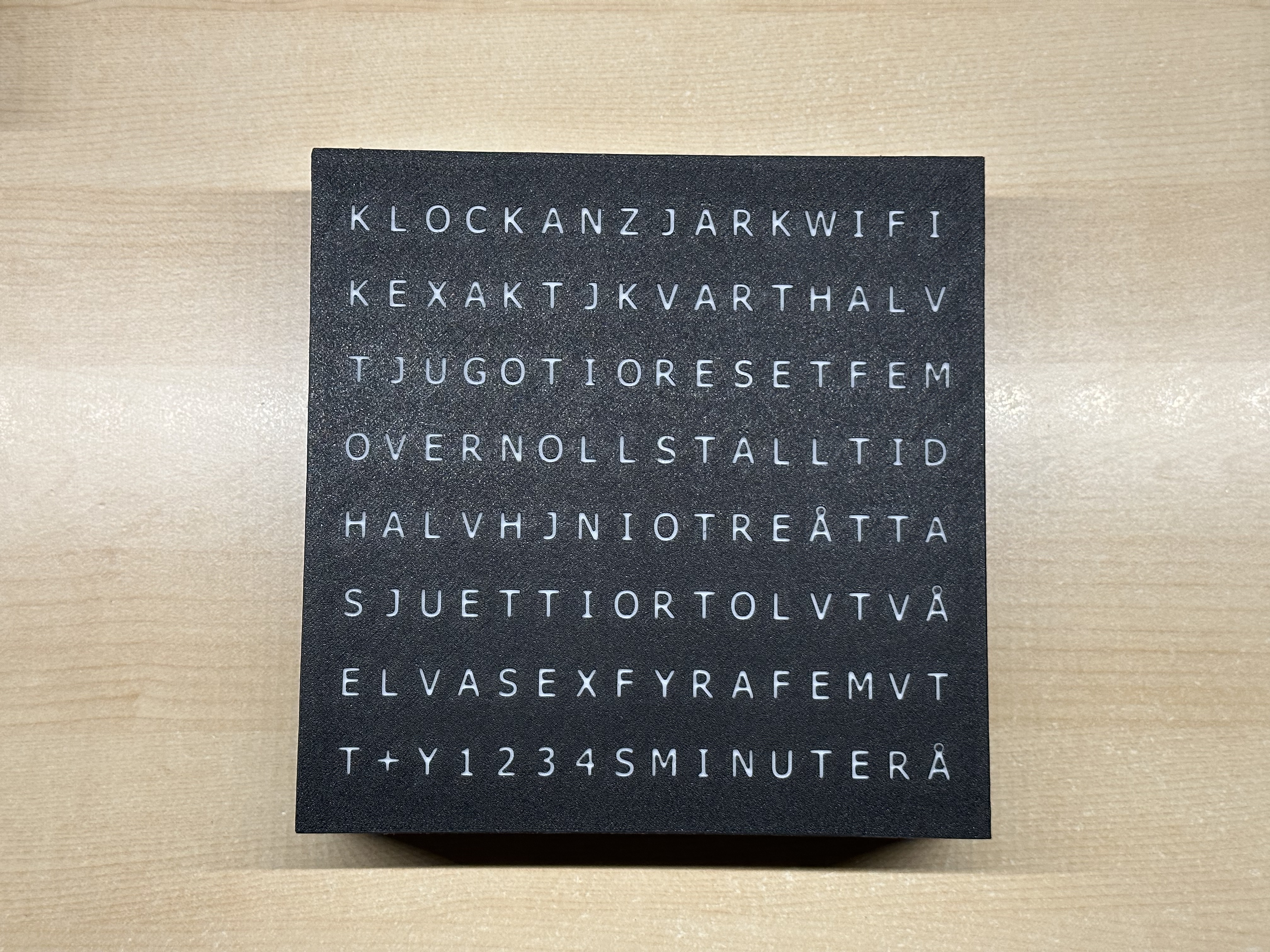

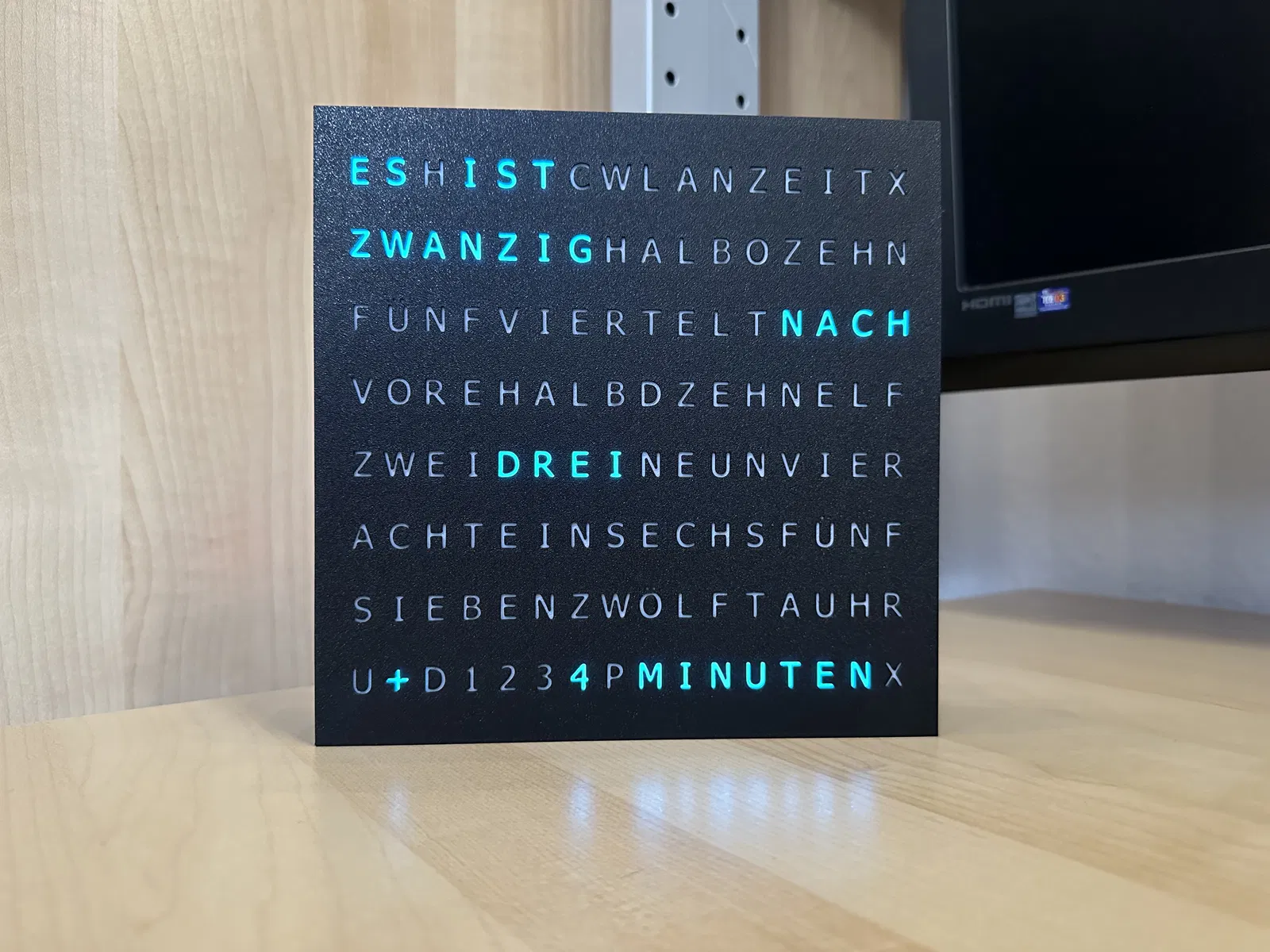

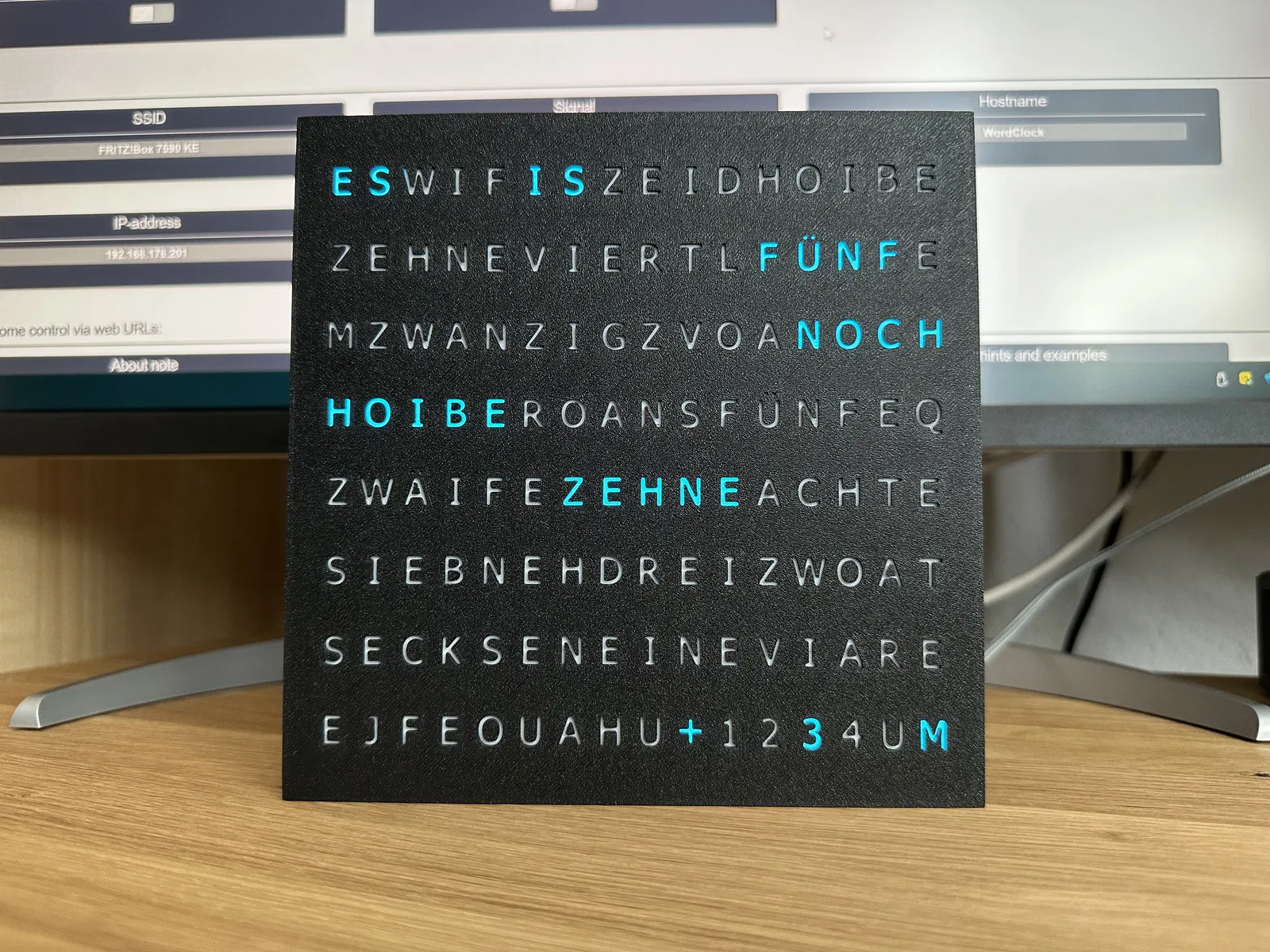

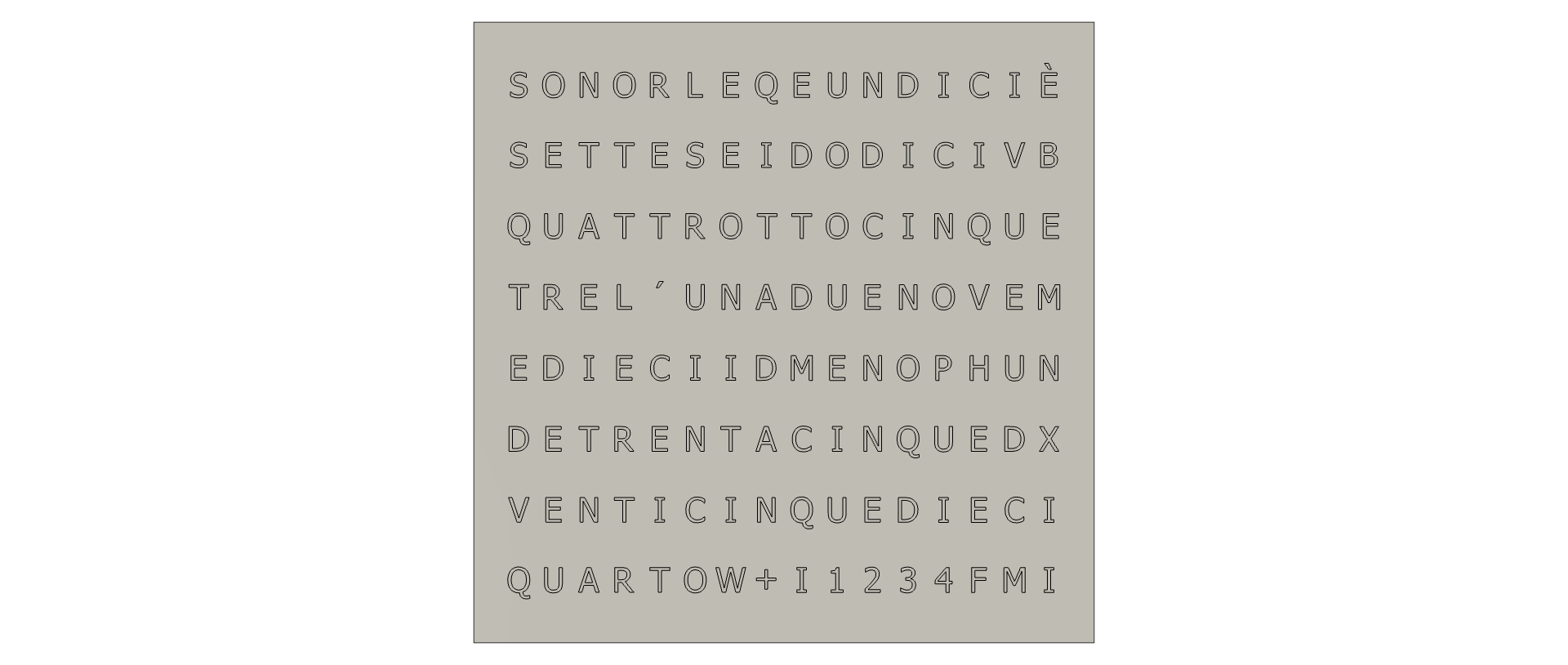

Một số ví dụ:

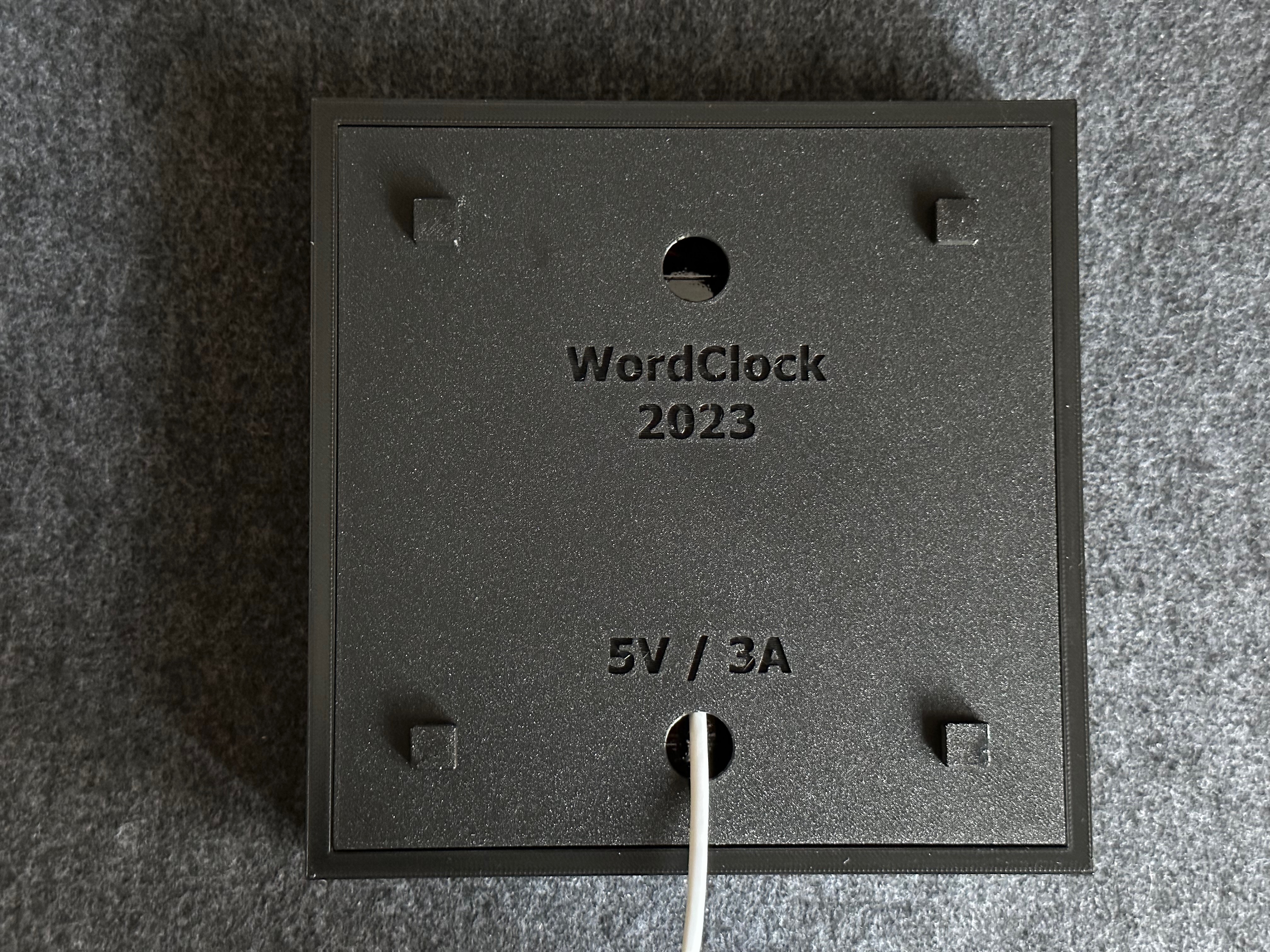

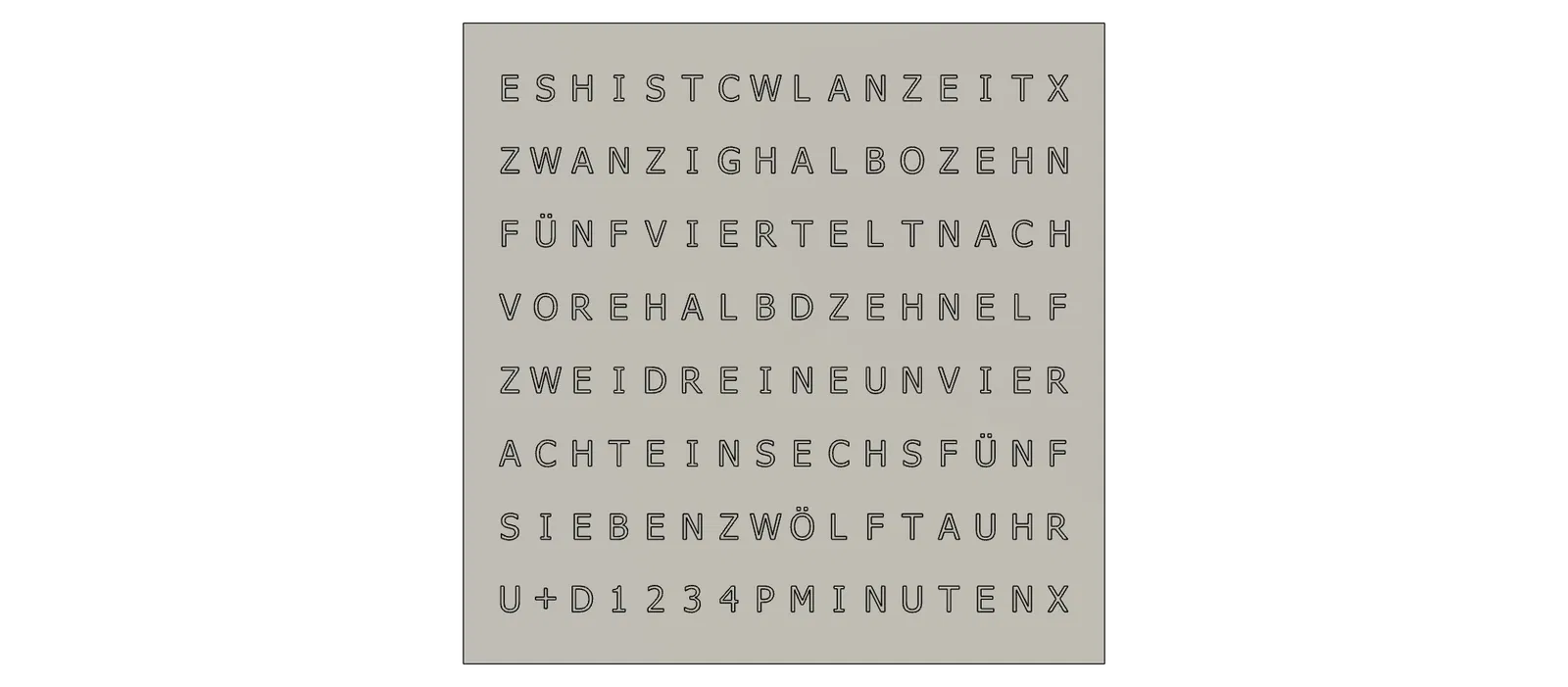

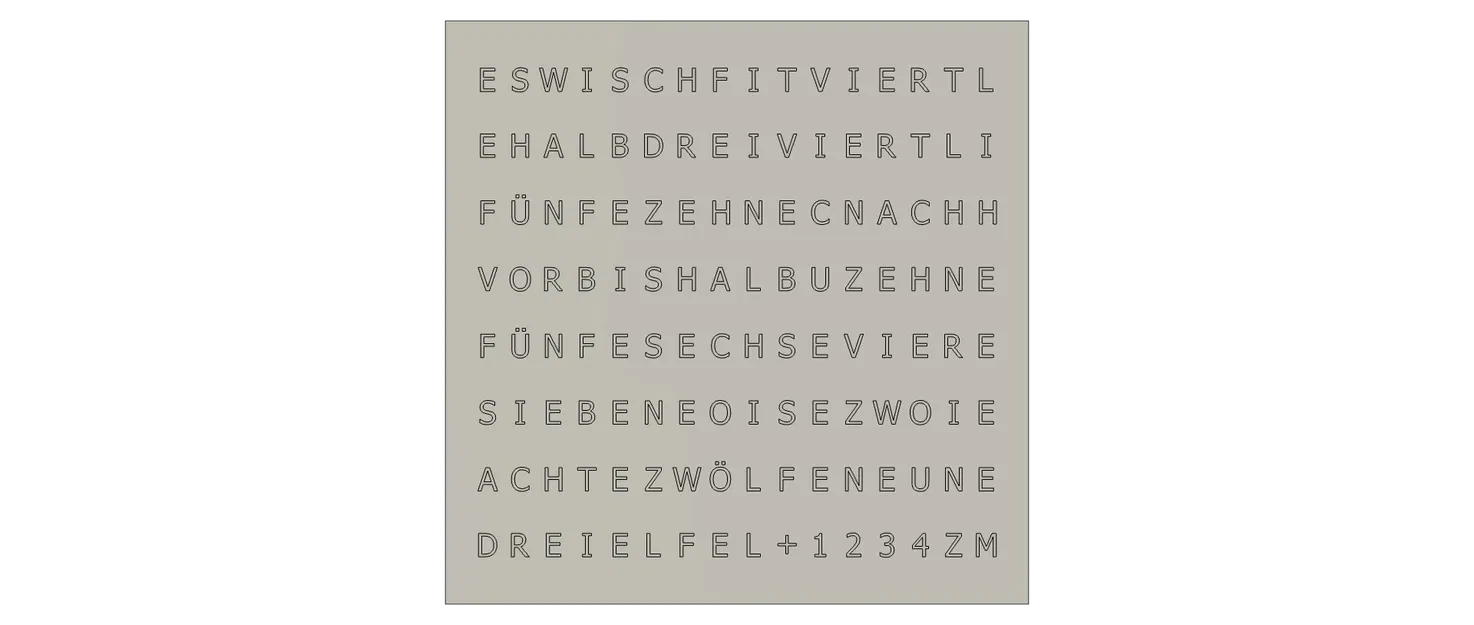

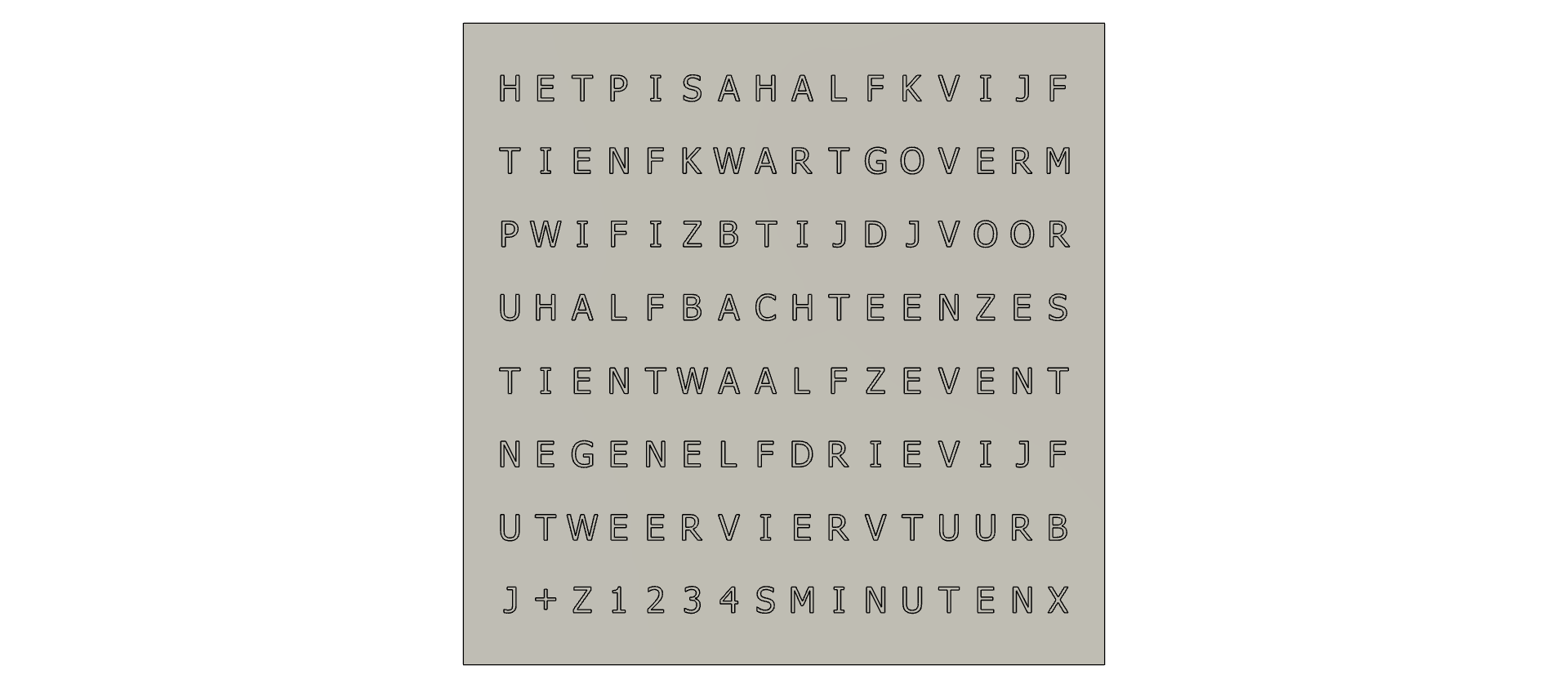

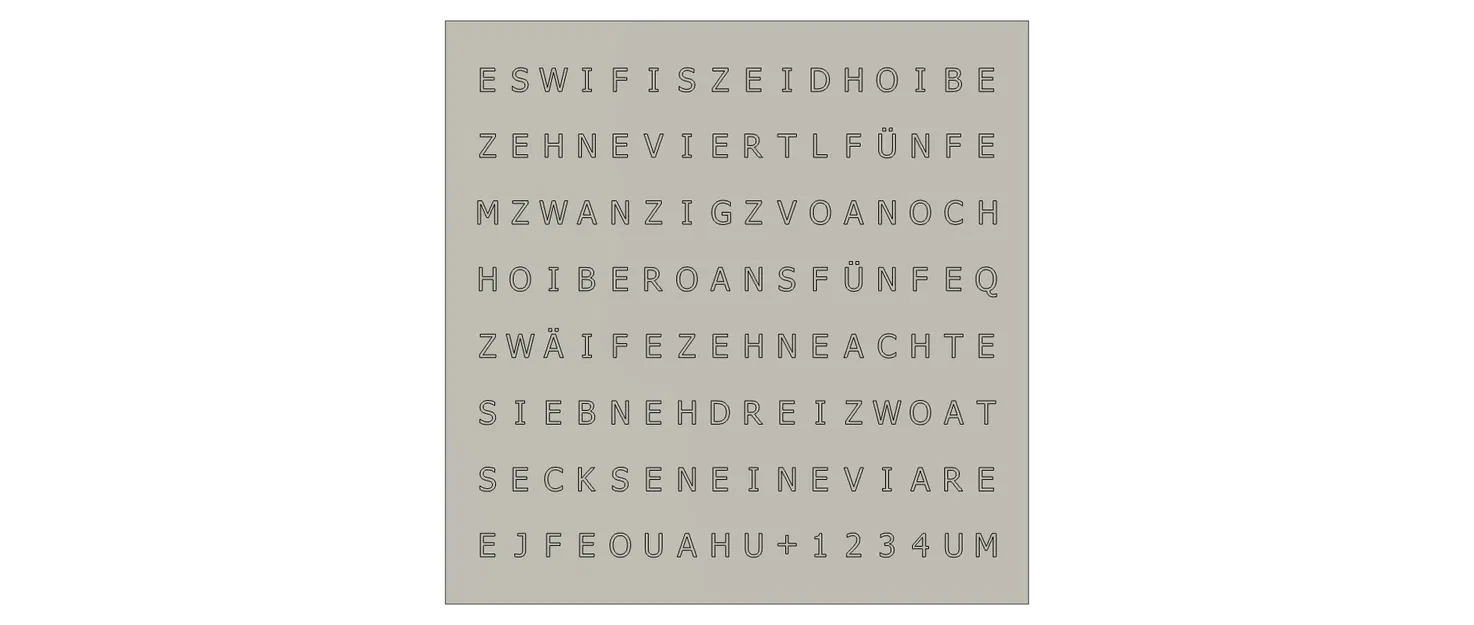

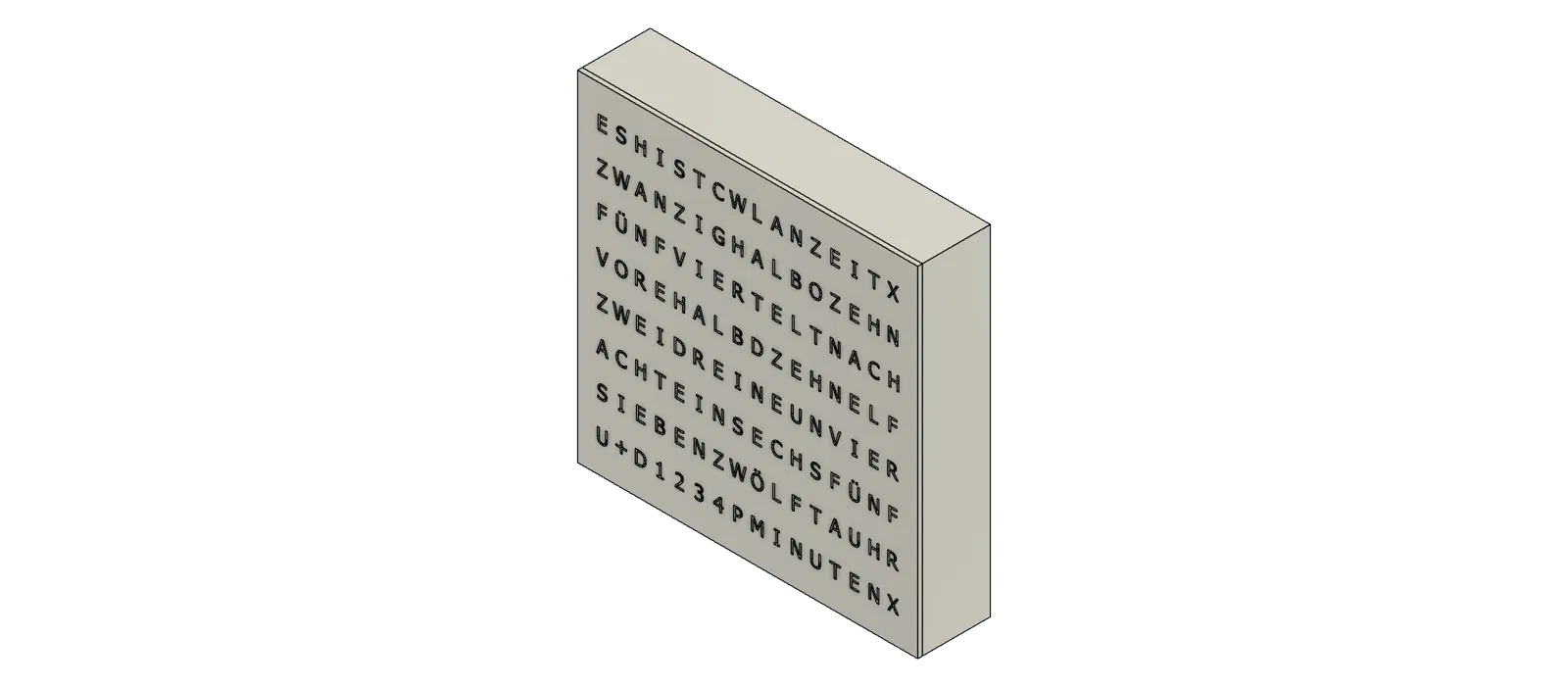

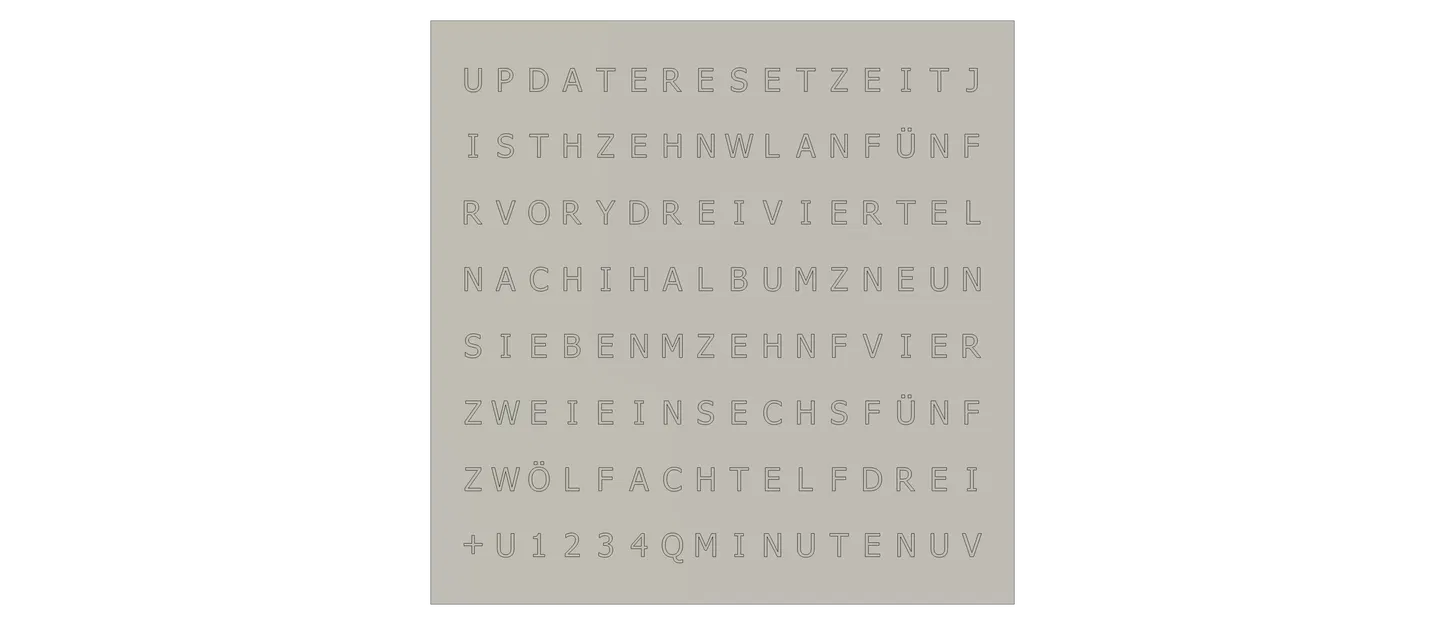

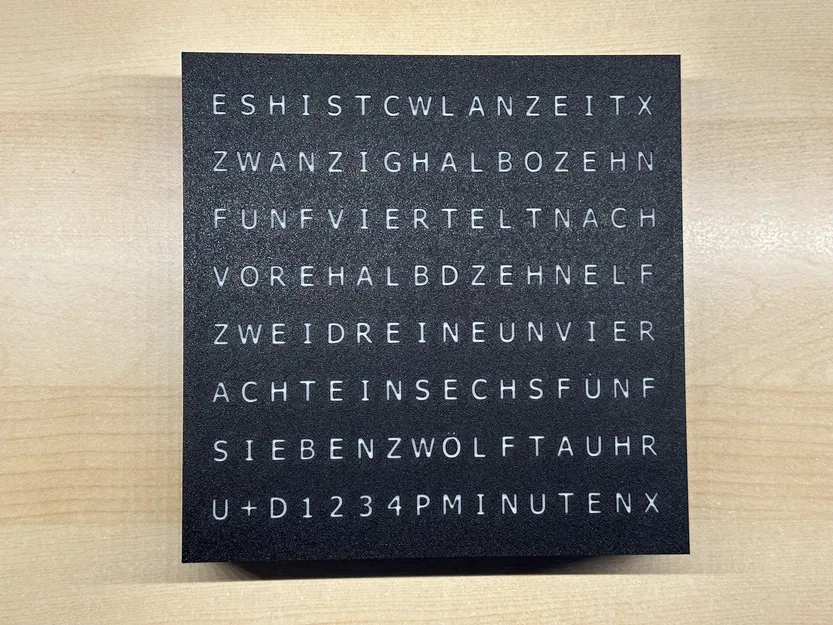

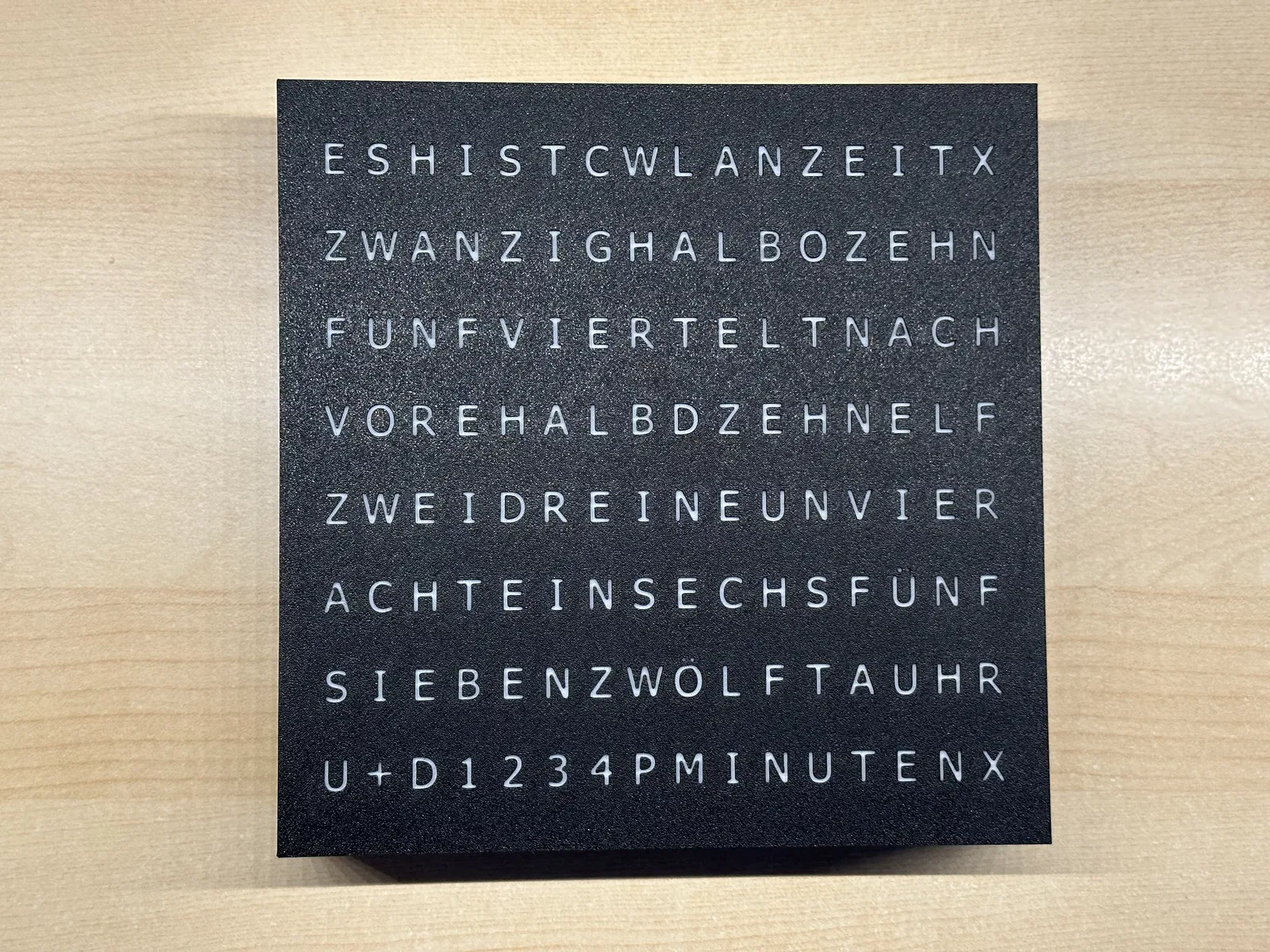

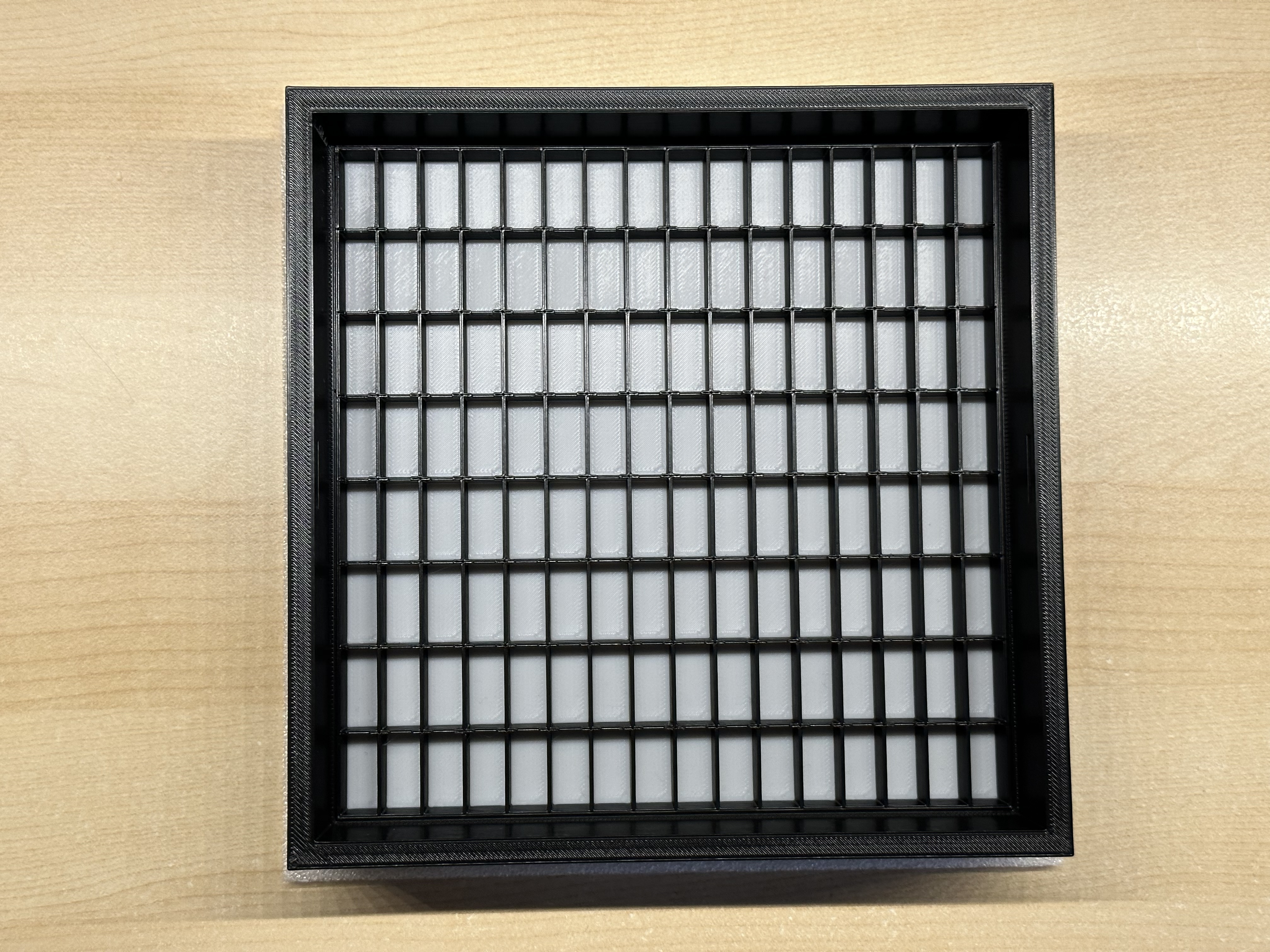

Dưới đây là một số hình ảnh khác:

Chức năng:

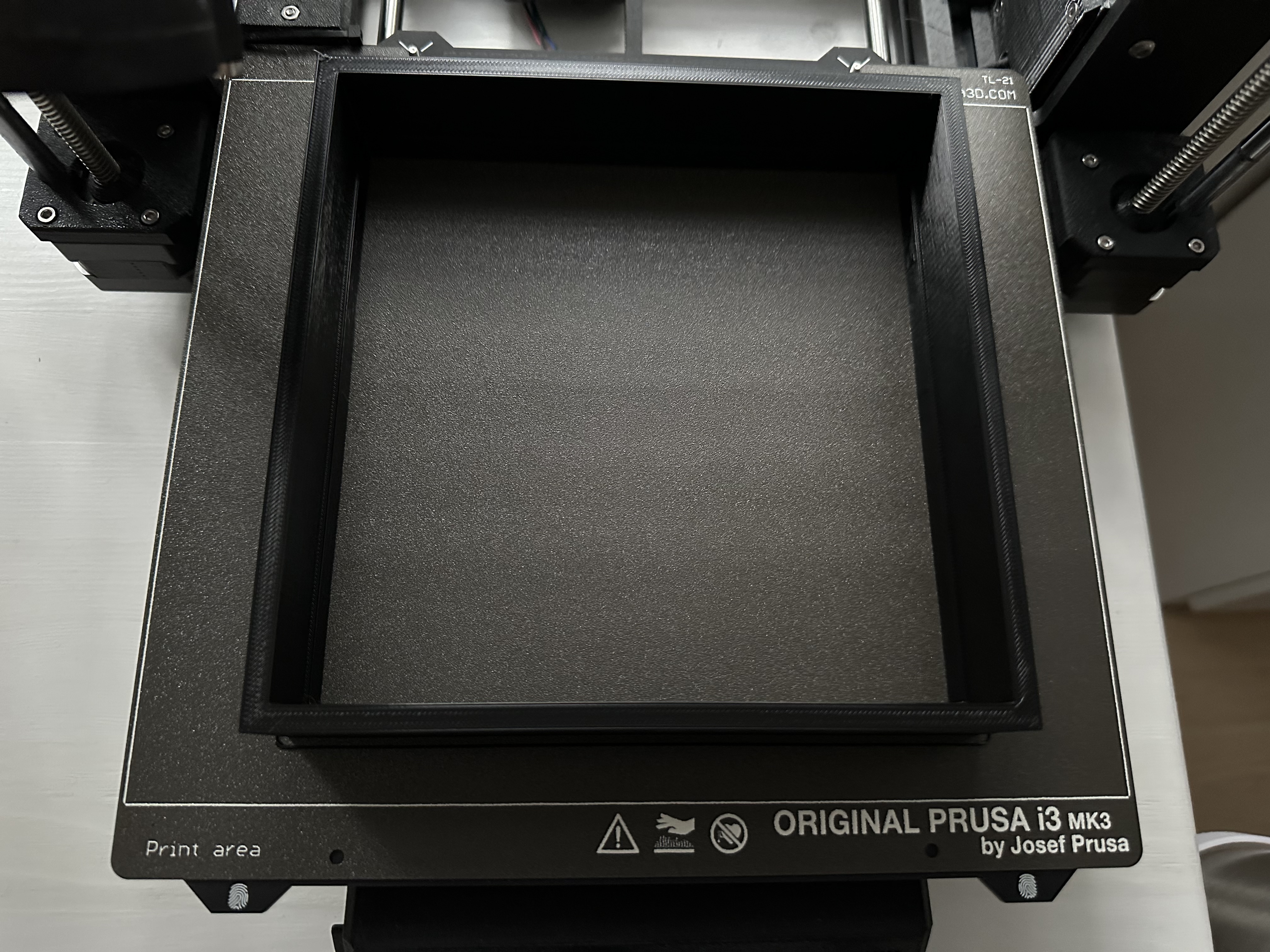

• Kích thước in nhỏ để vừa vặn trên MK3S+ hoặc bất kỳ máy in 200x200mm nào. Nó cũng nên vừa với Prusa MINI. Kích thước là 175,5x175,5mm về chiều cao và chiều rộng.
• Các biến thể ngôn ngữ được đề cập ở trên có sẵn, sử dụng cùng một mã cho tất cả chúng.

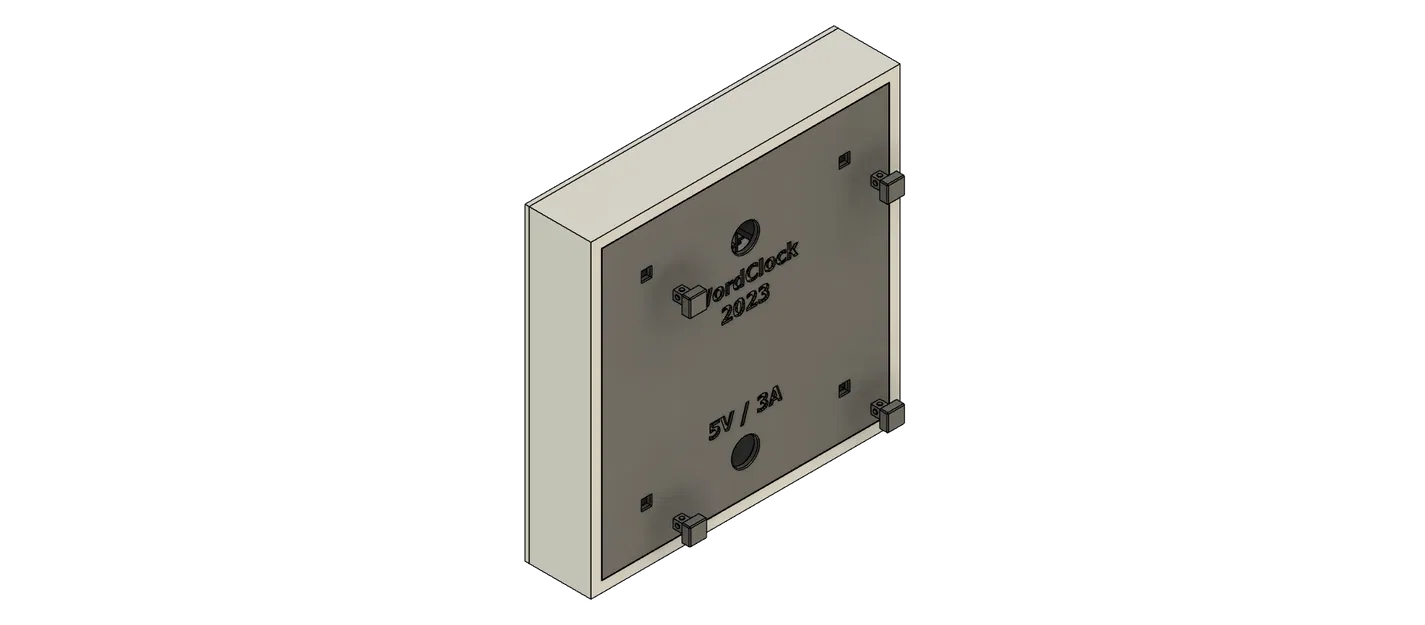

• Vỏ máy có thể được đặt trên bàn mà không cần giá đỡ hoặc treo trên tường. 4 chân đế tạo ra khoảng trống giữa tường và vỏ máy để dây nguồn đi ra thẳng và khí vào vỏ máy từ phía sau.

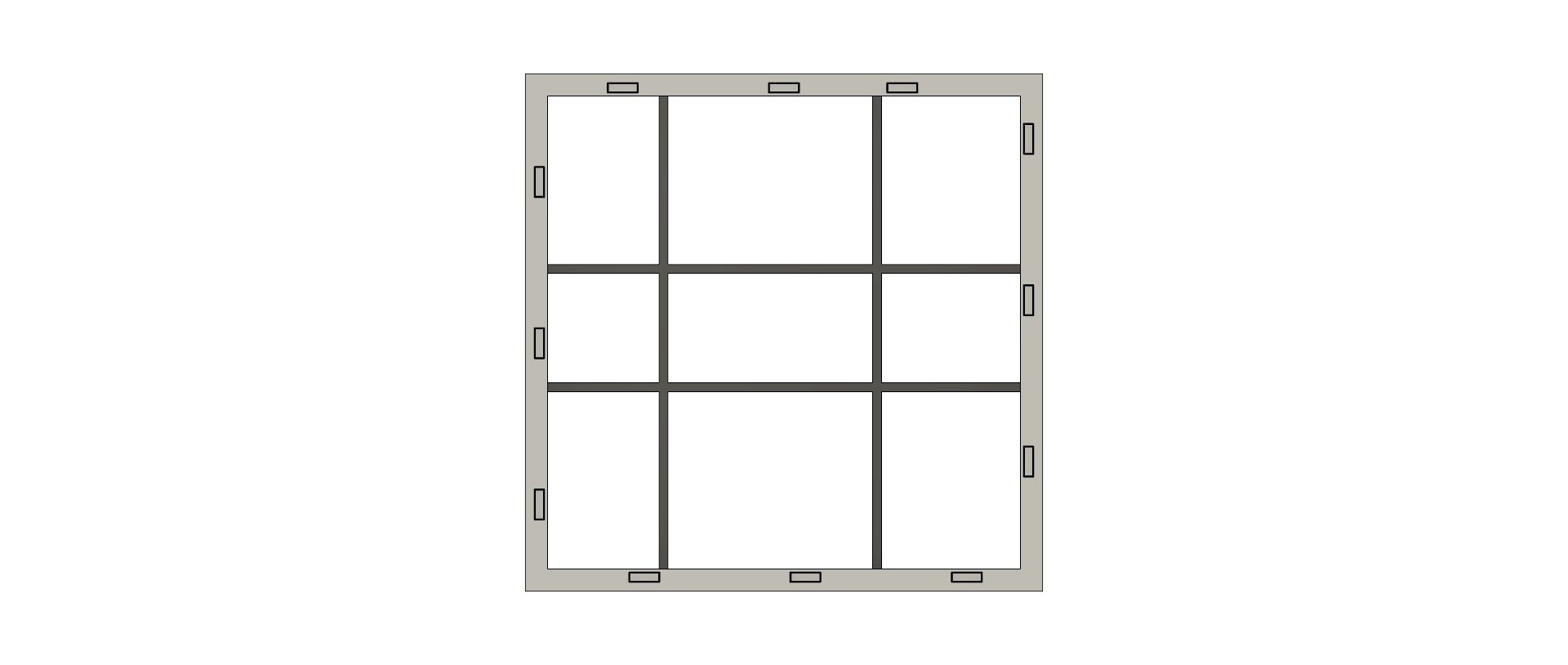

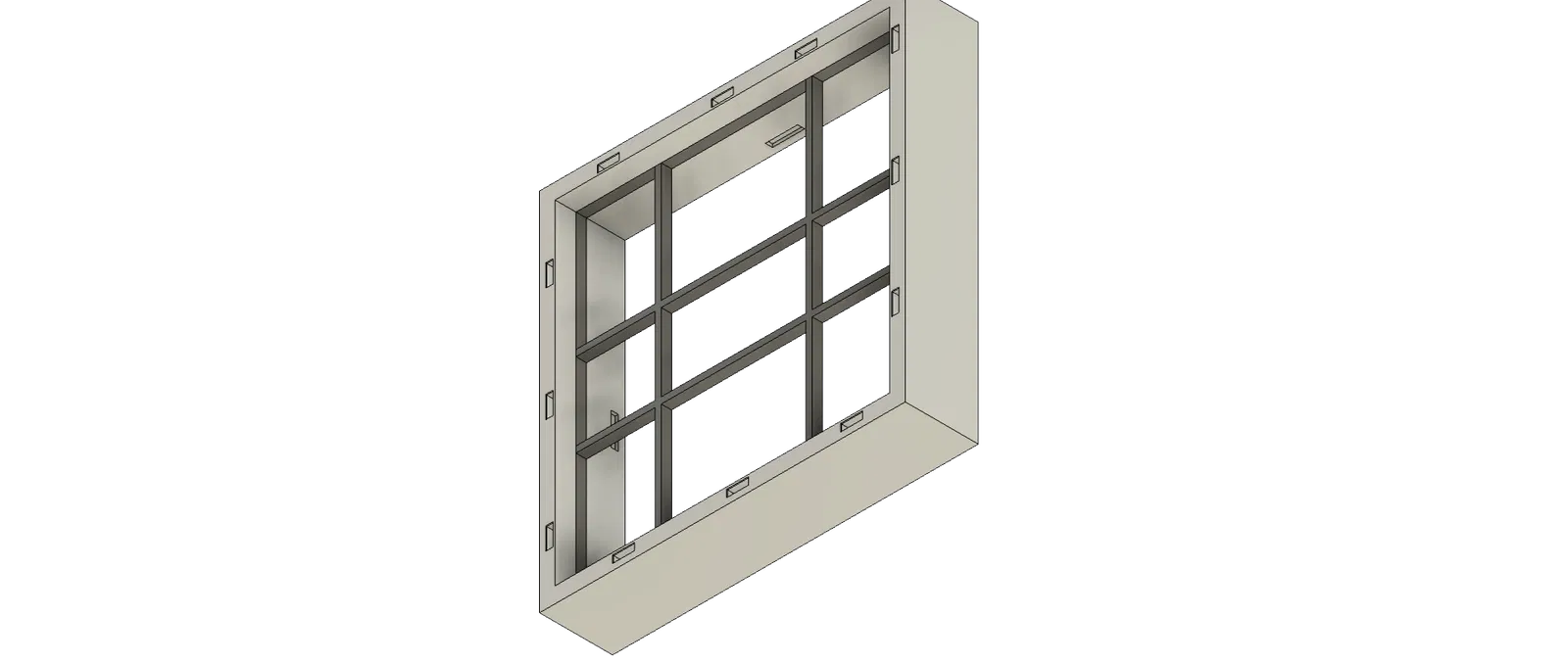

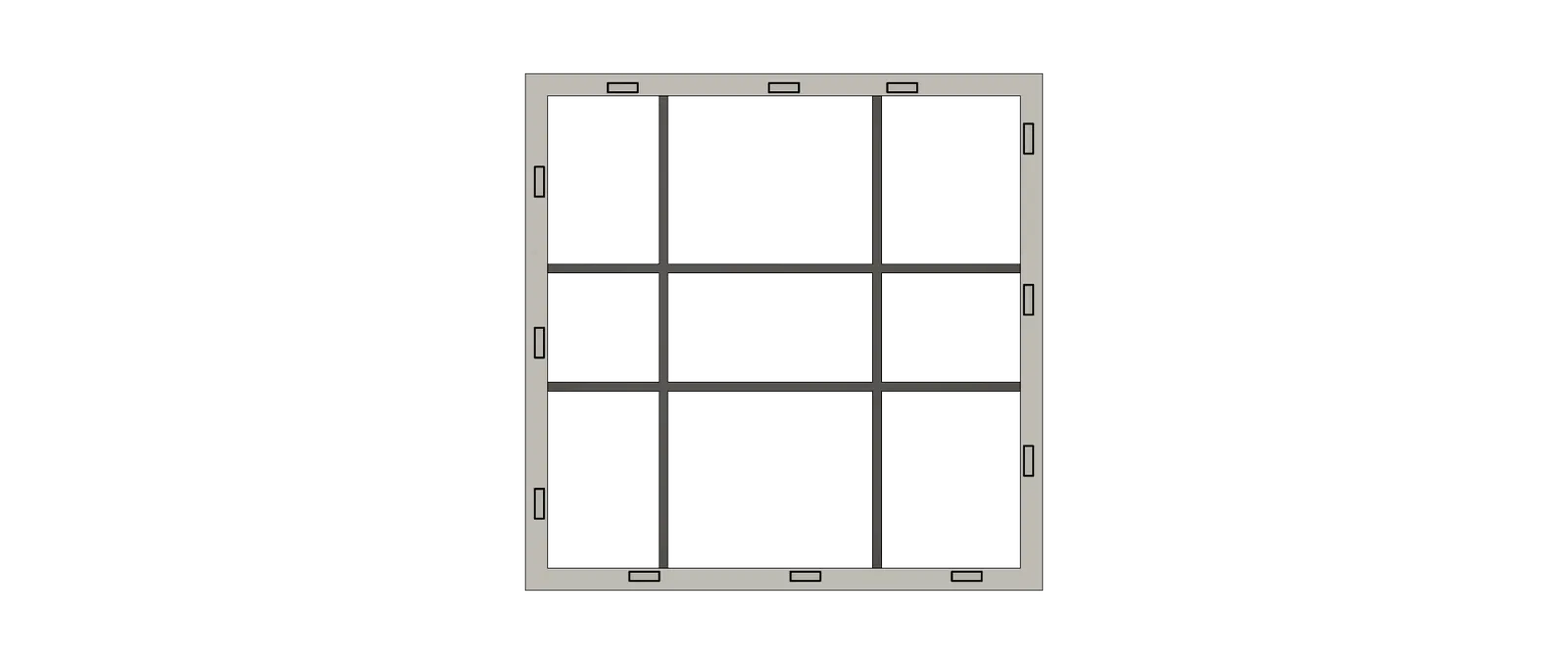

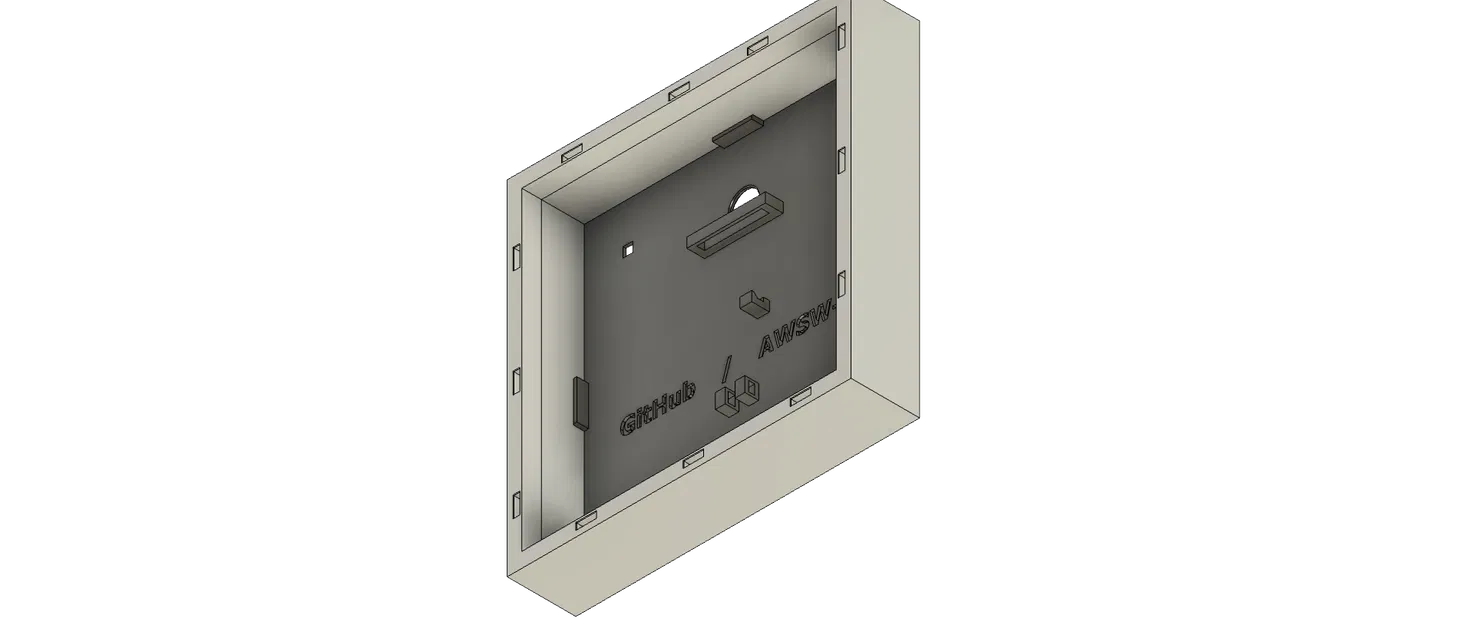

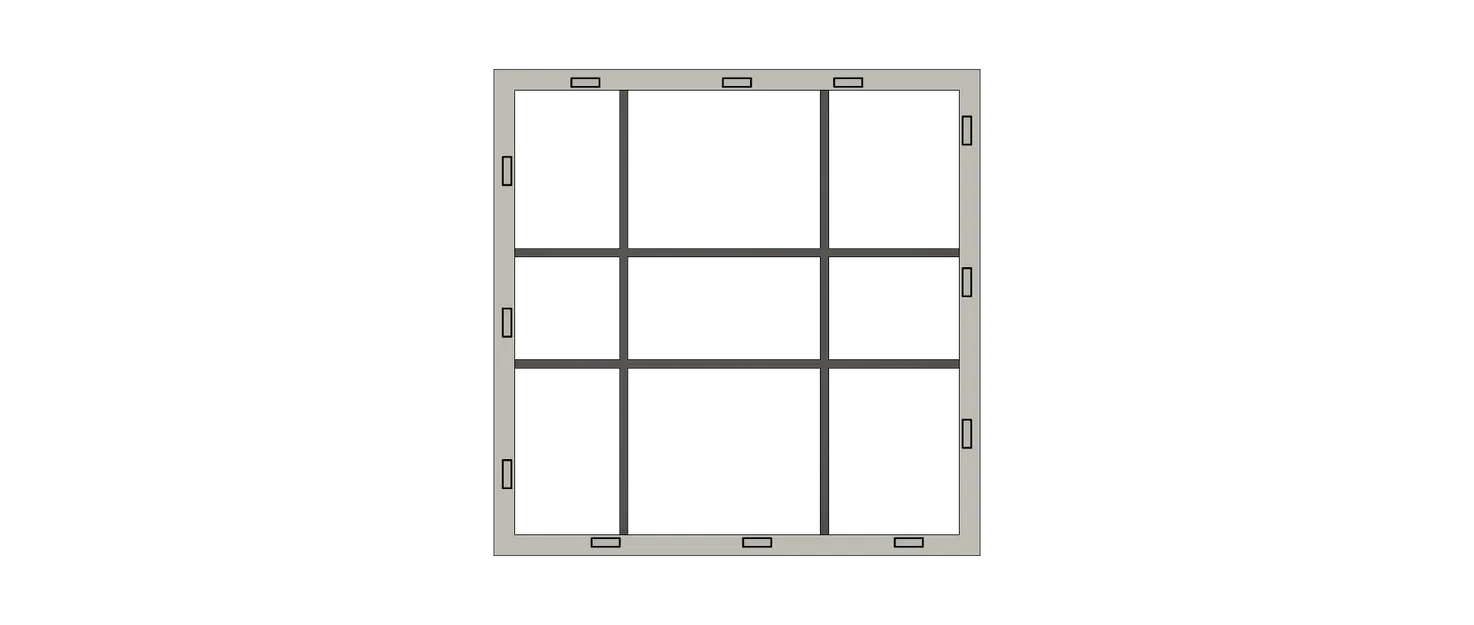

• Vỏ máy thường được cung cấp dưới dạng 5 bộ phận chính để chứa ma trận 16x16 và bảng ESP32 bên trong. 4 chân đế là tùy chọn.

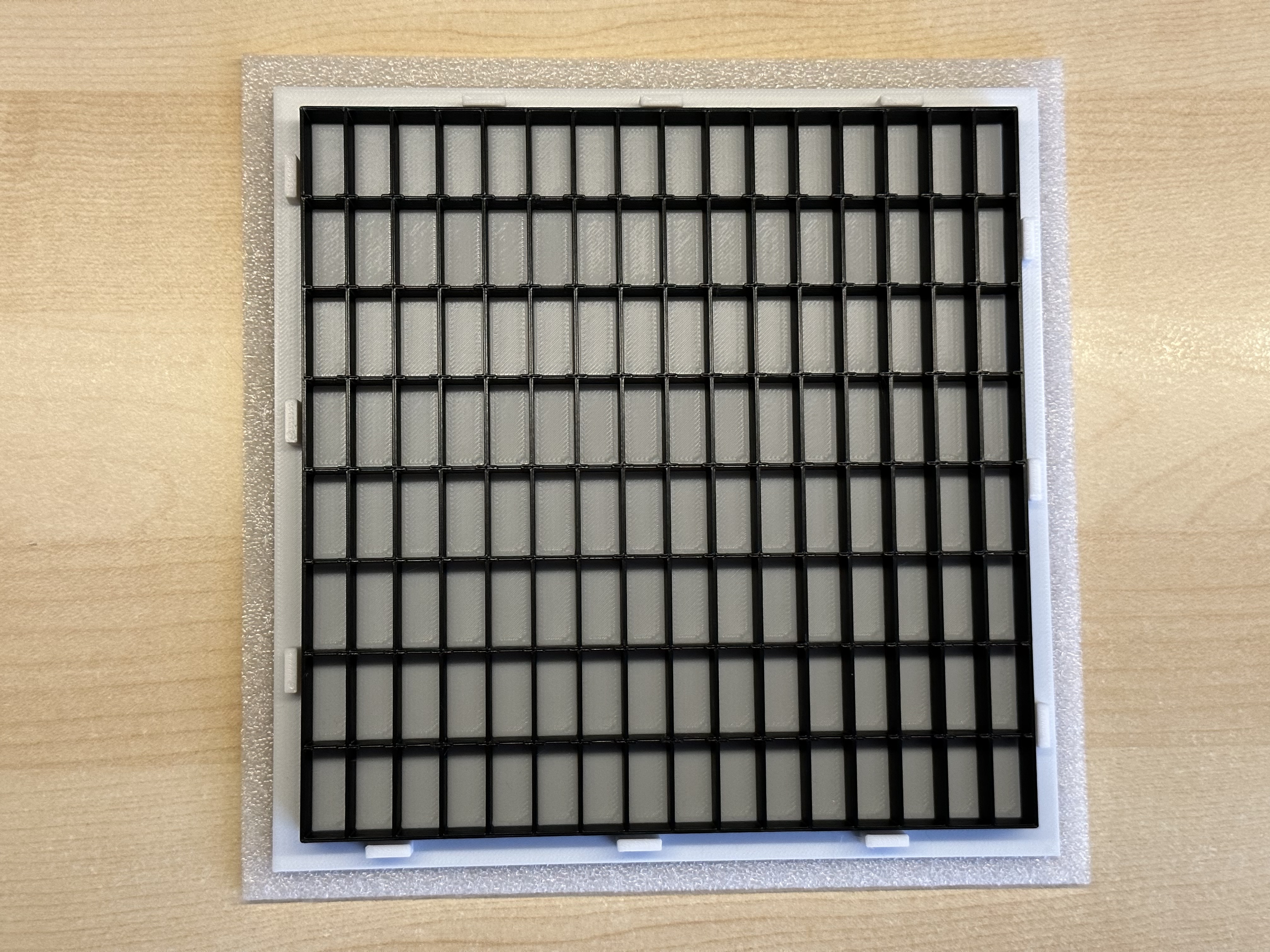

• Lớp khuếch tán để hiển thị màu LED được in bằng PLA trắng với việc thay đổi màu của phần trước.
• Không cần giá đỡ để in các bộ phận. Các bộ phận chỉ cần được đặt trên mặt phẳng của chúng.
• Các bộ phận phía trước và nắp đậy khớp vào vị trí trong bộ phận khung và ép ma trận LED vào các lỗ trên bộ phận ma trận để tách ánh sáng từ các LED riêng lẻ.
• Giao diện cấu hình web để điều khiển các chức năng của WordClock.
• Tích hợp Trình quản lý WiFi để tránh phải nhập thủ công thông tin đăng nhập WiFi vào mã.
• Địa chỉ IP nhận được từ bộ định tuyến WiFi của bạn có thể được hiển thị dưới dạng văn bản để thông báo cho bạn về giá trị hiện tại.
• Trong quá trình khởi động, văn bản “WIFI” sẽ được hiển thị bằng màu xanh lam cho đến khi cài đặt WiFi được thực hiện lần đầu tiên hoặc sau đó cho đến khi thiết bị nhận được địa chỉ IP mới, sau đó hiển thị bằng màu xanh lục.
• Trong trường hợp không thể truy cập máy chủ thời gian đã cấu hình, văn bản “TIME” màu đỏ sẽ hiển thị và thiết bị sẽ khởi động lại cho đến khi nó có thể truy cập máy chủ thời gian.
• Cấu hình có thể được đặt bằng cổng web tích hợp, ví dụ: http://WordClock hoặc qua địa chỉ IP như http://192.168.178.50 (tùy thuộc vào cài đặt bộ định tuyến của bạn).
• Màu LED cho văn bản thời gian và nền có thể được cấu hình thành một giá trị tĩnh.
• Cũng có tùy chọn để đặt màu văn bản ngẫu nhiên mỗi phút mới.
• Cường độ LED có thể được đặt cho ban ngày và tùy chọn cho việc sử dụng chế độ ban đêm. Với đó, một khoảng thời gian có thể được chọn để tắt hoàn toàn đèn LED hoặc giảm cường độ của chúng cho việc sử dụng ban đêm.
• Việc cập nhật phần mềm có thể được thực hiện “Qua mạng” / “OTA” bằng cổng web tích hợp cũng để tránh kết nối lại thiết bị với Arduino IDE. Xem hướng dẫn bên dưới...
• Trong quá trình khởi động, bạn có thể chọn xem các chức năng sau có được hiển thị hay không:
  • Địa chỉ IP
• Cài đặt WiFi đã lưu trữ trong Trình quản lý WiFi tích hợp có thể được đặt lại mặc định theo yêu cầu để chuyển sang bộ định tuyến WiFi mới sau đó.
• Cài đặt WordClock cũng có thể được đặt lại mặc định. Cài đặt WiFi sẽ được giữ nguyên.
• Trong trường hợp WiFi không còn khả dụng, thiết bị sẽ tự động đặt lại cài đặt WiFi sau 240 giây để tránh phải flash bằng Arduino IDE nữa. Làm theo cài đặt WiFi ban đầu một lần nữa. Bạn có thể cần thực hiện đặt lại nguồn của thiết bị để bắt đầu lại quy trình.
• Bạn có thể cấu hình tên máy chủ của thiết bị, tên này sẽ được thử chuyển đến cấu hình DNS của bộ định tuyến của bạn để truy cập cổng web qua tên DNS.
• Yêu cầu khởi động lại cũng có thể được ép buộc bằng cổng web.
• Cấu hình múi giờ và Máy chủ NTP có thể được đặt trong mã để phù hợp với nhu cầu của bạn.
• Màu nền tùy chọn như trong WordClock ma trận 16x16 đầu tiên.
• Tích hợp môi trường Nhà thông minh để TẮT và BẬT màn hình LED bằng lệnh URL HTTP để tiết kiệm năng lượng khi ví dụ: bạn không có ở nhà. Các lệnh HTTP có thể được xem qua http://WordClock:2023.

Giao diện cấu hình web tích hợp:

WordClock này có thể được sử dụng ở "Chế độ trực tuyến" với việc sử dụng WiFi hoặc ở "Chế độ ngoại tuyến" mà không cần WiFi cục bộ. Ở cả hai chế độ, bạn sẽ có thể sử dụng cổng cấu hình nội bộ để định cấu hình WordClock của mình. Xem hình ảnh bên dưới. =)

Chế độ trực tuyến:

Chế độ ngoại tuyến:

Thiết lập mã cho WordClock:

• Làm theo video này để làm quen với việc sử dụng:

Tải xuống mã và thiết lập WiFi:

• Tập lệnh để tải lên mã có thể được tải xuống từ kho lưu trữ GitHub của tôi.
• Xem phần FAQ để biết thêm chi tiết về phần mềm mã.

Cập nhật mã của một WordClock đang chạy:

• Việc cập nhật có thể được thực hiện “Qua mạng” / “OTA” bằng cổng web WordClock tích hợp.
• Bạn sẽ tìm thấy một phần để nhận bản cập nhật mà không cần máy tính chỉ với 2 lần nhấp.

Các bộ phận cần thiết:

• 1x Ma trận LED 16x16 (Sử dụng cái này. Các bộ phận được làm để phù hợp với nó thôi.)
• 1x Bo mạch vi điều khiển ESP32 (Không thể sử dụng ESP8266 do thông số kỹ thuật thấp của nó.)
• 1x Nguồn USB 5V / 3A (Không sử dụng loại 5V/2A hoặc thậm chí 5V/1A để tránh hư hỏng!)
• 1x Cáp Micro USB 3m

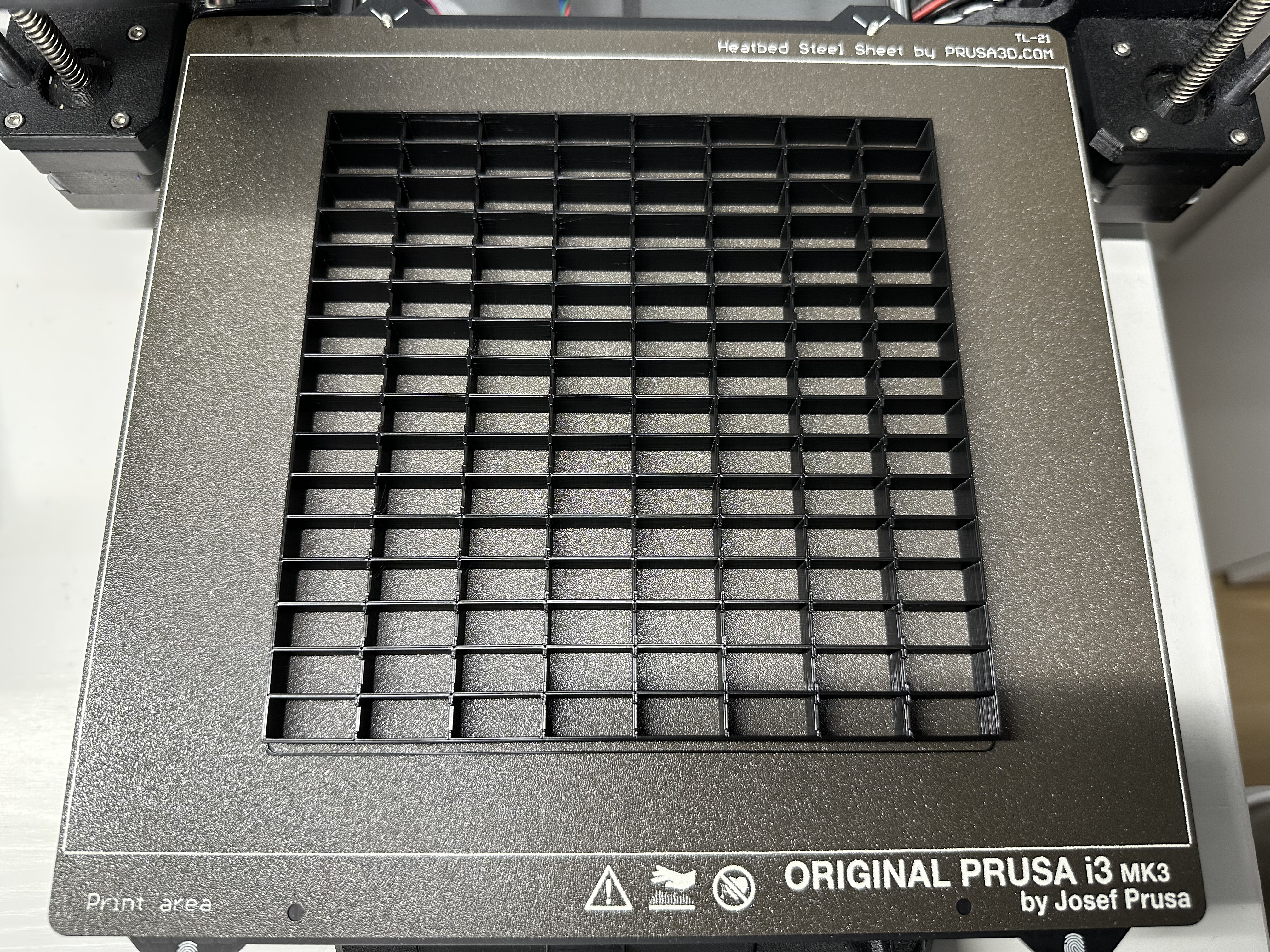

Hướng dẫn in:

• Không cần giá đỡ hoặc vành cho tất cả các bộ phận.
• Sử dụng hồ sơ nháp 0.3.
• Sử dụng tấm kết cấu. Nếu bạn cũng sử dụng tấm kết cấu, hãy để nó nguội hoàn toàn sau khi in và đợi bộ phận tự bong ra. Đừng kéo nó để tránh làm rách các chữ cái! Trong trường hợp của tôi, phải mất 45-60 phút sau khi in xong và bộ phận chỉ nằm lỏng trên khay in...
• Việc sử dụng vành không cần thiết trong các thử nghiệm của tôi, vì tôi đã làm sạch tấm kết cấu của mình bằng nước rửa chén cẩn thận với miếng bọt biển mới và sau đó lại bằng cồn isopropyl trên máy in để các bộ phận dính thực sự tốt. Nếu bạn gặp sự cố với độ bám dính, đừng ngần ngại thêm vành 5mm vào phần trước và nắp đậy...

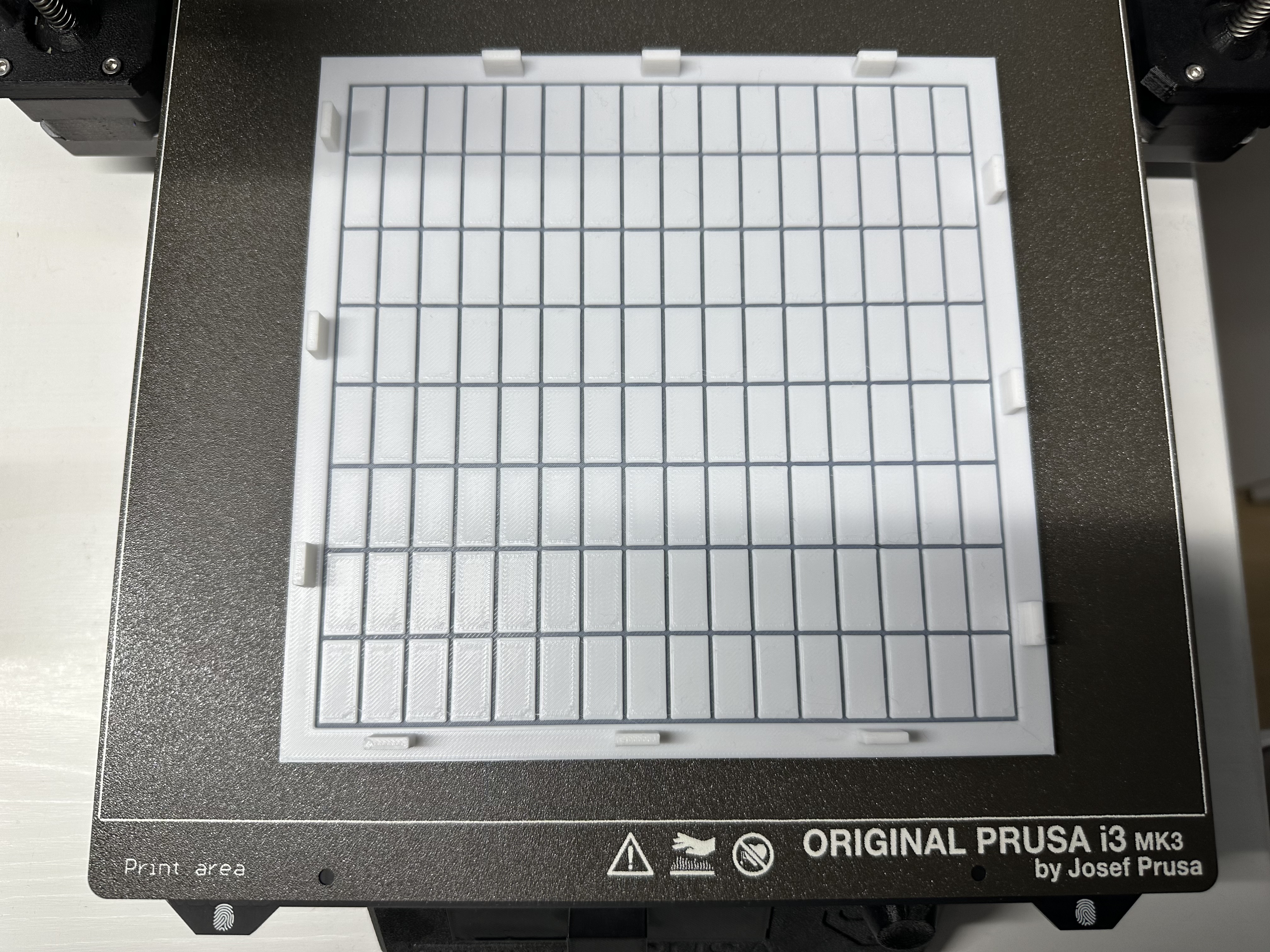

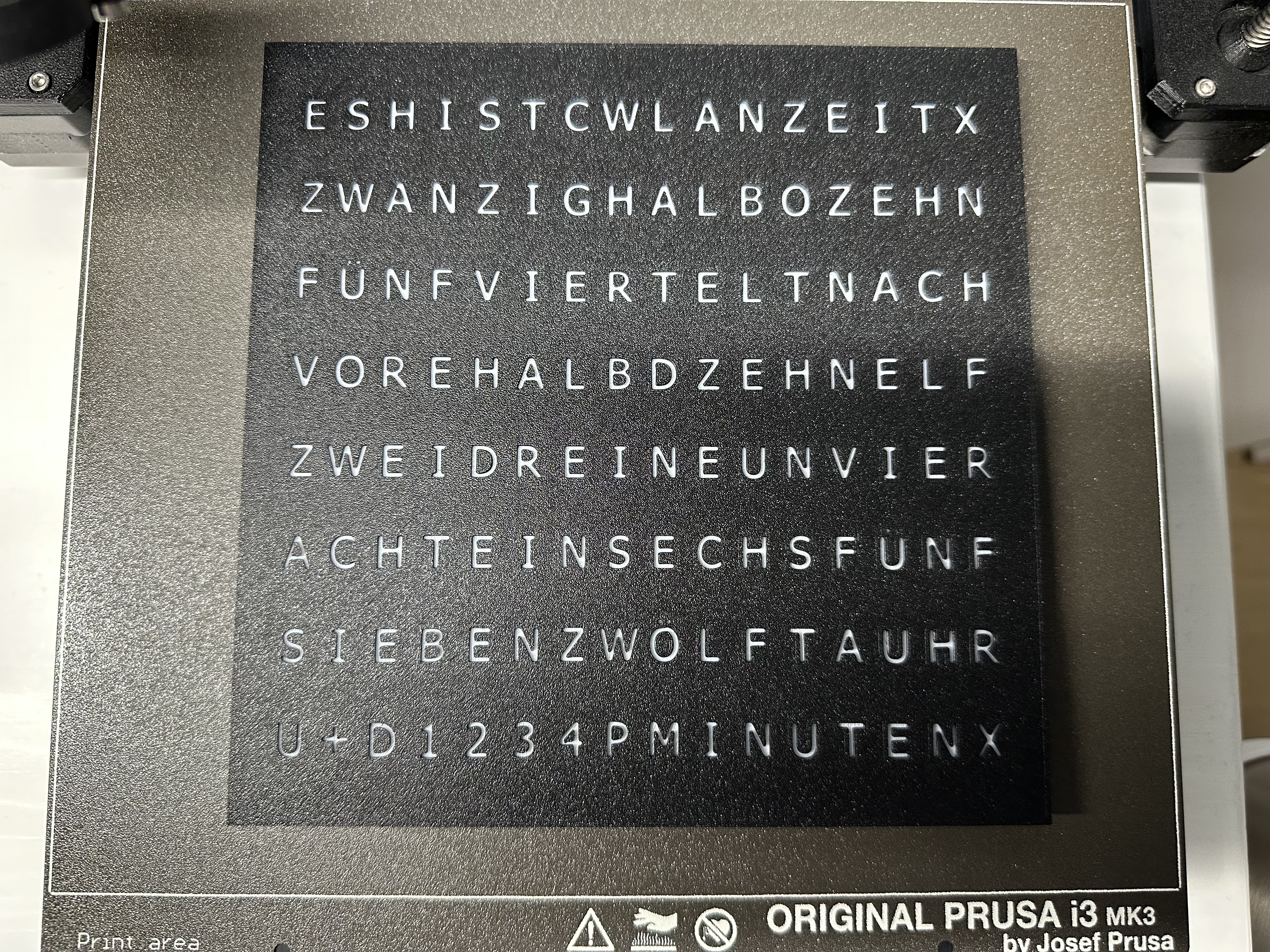

• QUAN TRỌNG: Thay đổi màu sắc ở phần trước từ đen sang trắng ở độ cao 1.2mm để tạo lớp khuếch tán. Bạn sẽ tìm thấy một bài viết rất hay tại đây để giúp bạn với điều này. Nếu bạn sử dụng tệp in của tôi hoặc tệp .3MF, việc thay đổi màu đã được cấu hình sẵn.

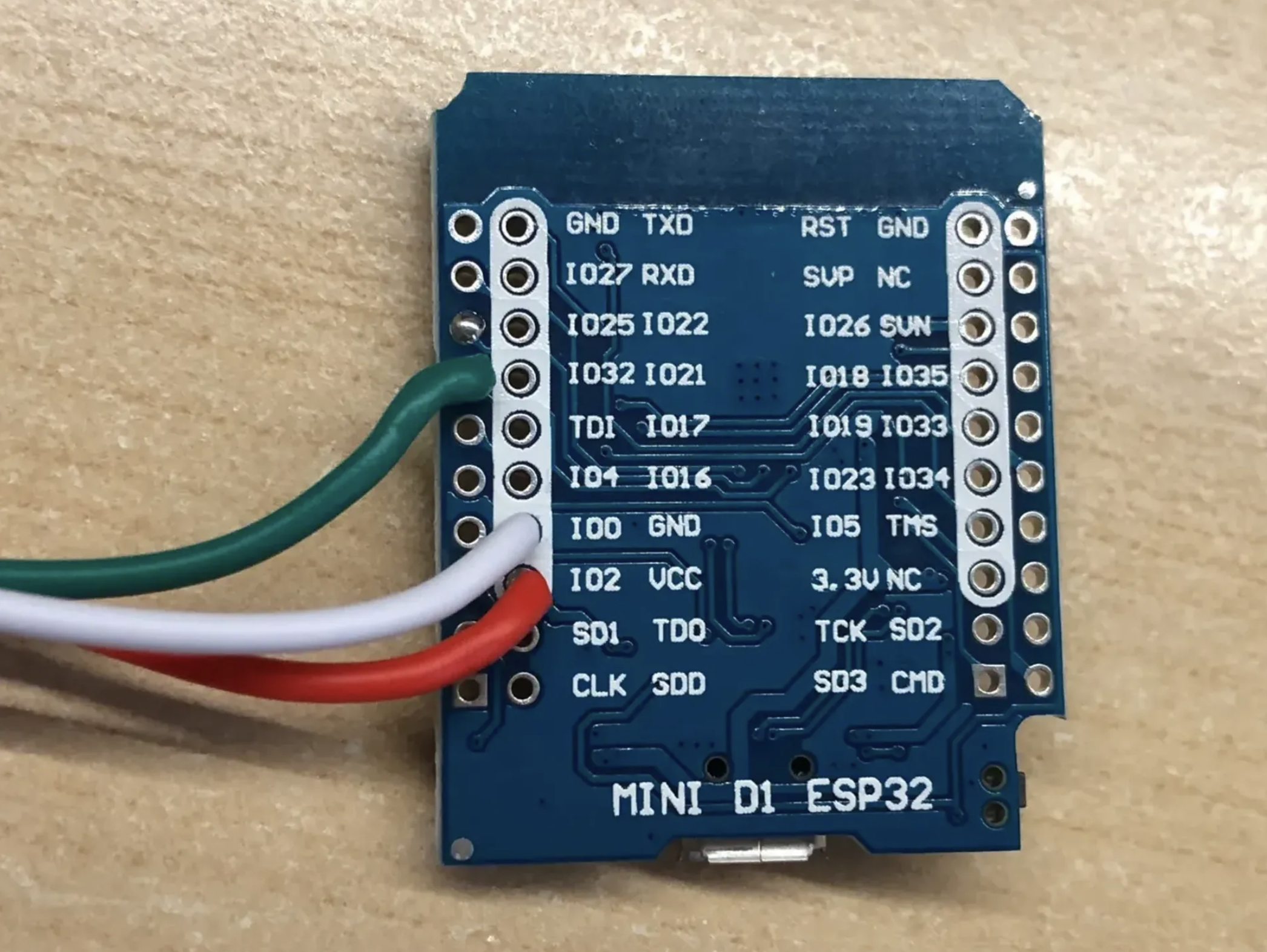

Kết nối dây:

• Việc kết nối các bộ phận cho WordClock này rất đơn giản.

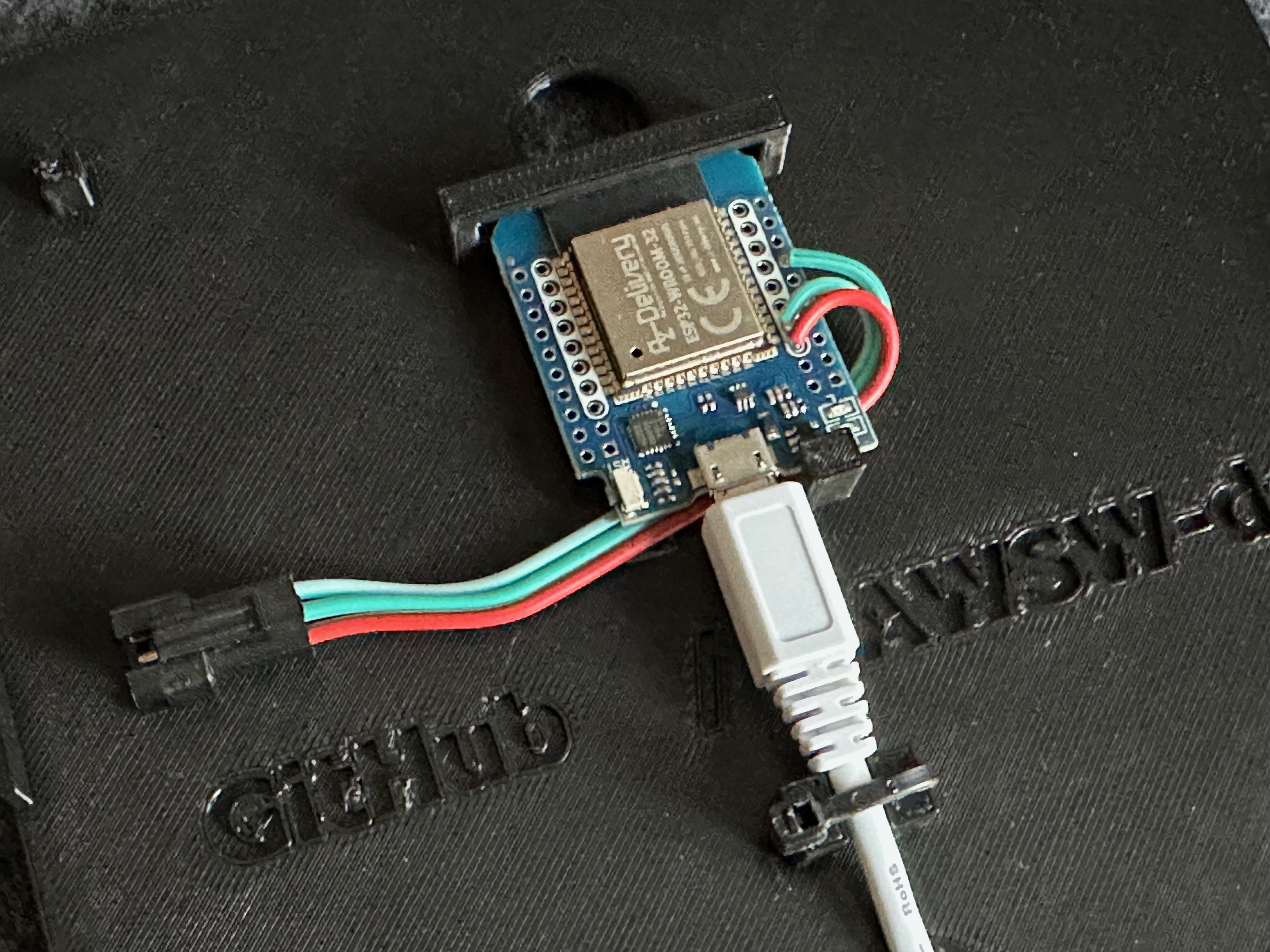

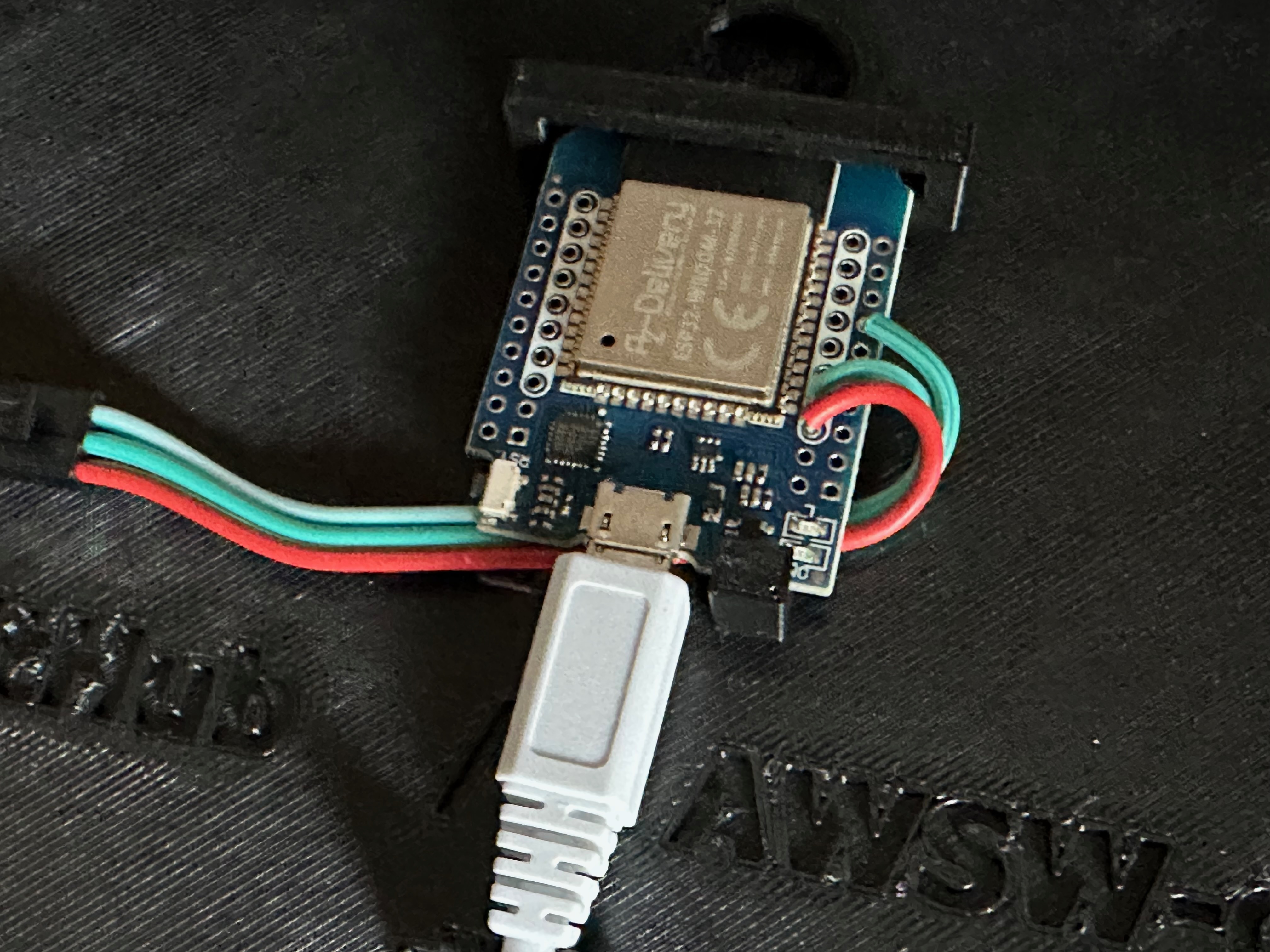

• Bạn có thể chỉ cần hàn 3 kết nối vào ESP32.
• 2 lỗ nhỏ trên nắp có thể được sử dụng để luồn dây rút nhỏ để cố định cáp nguồn.

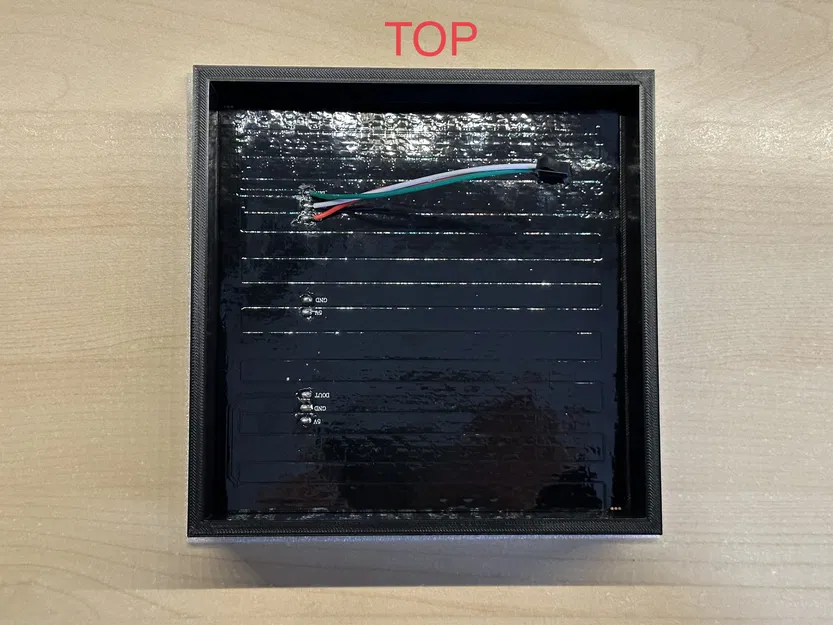

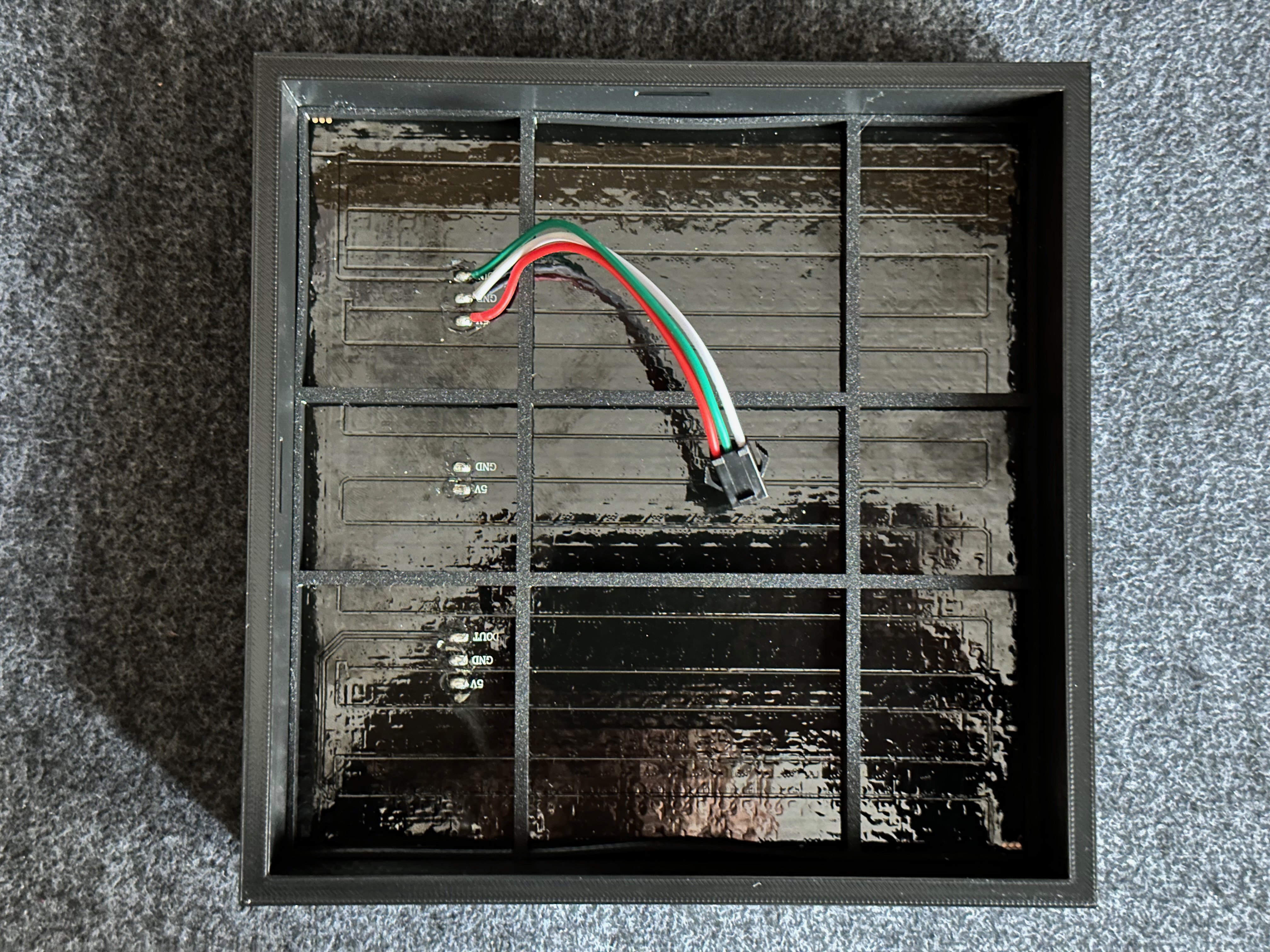

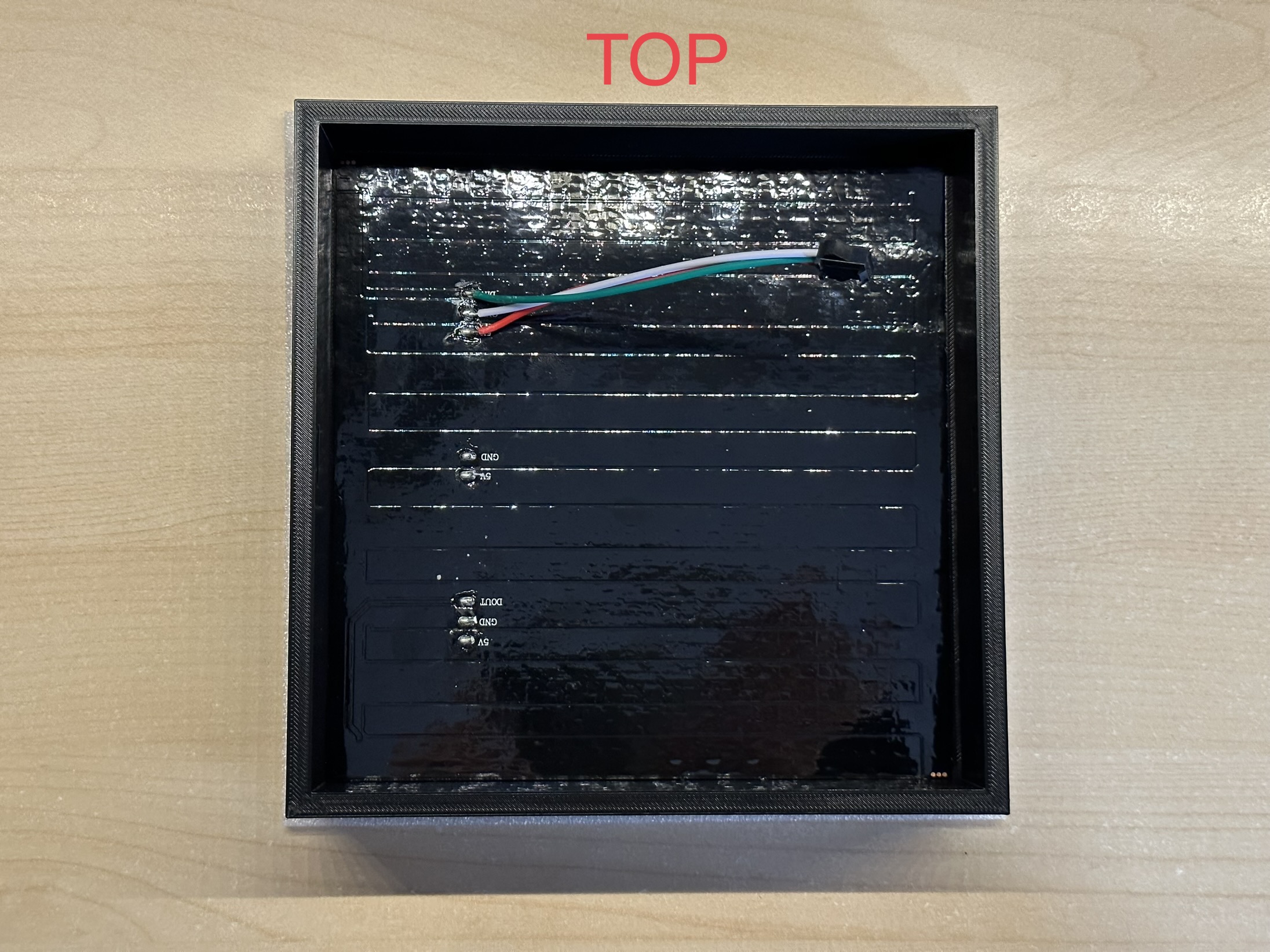

• Hãy xem hình ảnh cách bố trí ma trận LED trong phần trước để đảm bảo hướng của các LED là chính xác. Tải lên mã, kiểm tra nó và sau đó đóng vỏ máy!
• Vui lòng kiểm tra bảng xem các chân nào được kết nối cho dự án cũng như hình ảnh:

ESP32:

Ma trận LED:

Màu dây:

VCC

5V

Đỏ

GND

GND

Trắng

IO32

DIN

Lục

FAQ:

• Q: “Tại sao phần mềm không được cung cấp dưới dạng mã tự biên dịch để chạy trong Arduino IDE?”

  • A: Mặc dù tôi đã tạo các tập lệnh để thiết lập Arduino IDE, tự động tải xuống và cài đặt các thư viện cần thiết và dành nhiều thời gian để cung cấp cho bạn tùy chọn thiết lập dễ dàng nhất có thể, dường như nó vẫn còn quá phức tạp đối với nhiều người dùng. Đó là lý do tại sao bạn có tập lệnh mới để tải xuống và flash mã cho bạn ngay bây giờ dưới dạng tệp .BIN đã biên dịch sẵn. Tôi nhận được rất nhiều tin nhắn từ người dùng mỗi tuần mà không (hoàn toàn) làm theo các hướng dẫn vốn đã khá đơn giản và cách duy nhất tôi có thể làm là làm cho nó dễ dàng nhất có thể và không cung cấp cách phức tạp hơn nữa.
  • A: Bằng cách cung cấp cho bạn mã đã biên dịch sẵn, bạn có thể chắc chắn rằng mã này đã được thử nghiệm và sẽ hoạt động với các thành phần được đặt tên, điều này mang lại lợi ích lớn. =)
  • A: Và VÂNG, tôi biết rằng các bảng ESP32 khác có thể không hoạt động với các tệp mã đã biên dịch sẵn này, nhưng tôi thực sự phải nói rằng, đây là vấn đề ≤5€ hoặc ≤5$ và tôi thực hiện việc này như một sở thích cá nhân và không thể hỗ trợ nhiều biến thể ESP32 khác nhau. Tôi đoán bạn sẽ hiểu điều này, rằng tôi không thể và sẽ không dành nhiều thời gian hơn cho việc này khi nó có thể được khắc phục bằng cách mua một chiếc ESP32 rẻ tiền phù hợp với dự án.

• Q: “Ở Chế độ ngoại tuyến, điểm truy cập WiFi do thiết bị tạo ra yêu cầu mật khẩu mà tôi không biết. Mật khẩu này là gì và trang cấu hình có tự động mở khi kết nối với điểm truy cập nội bộ này không?”

  • A: “Mật khẩu là ‘Matrix-16x16’ và trong trường hợp trang cấu hình không mở đúng trên thiết bị của bạn (thường nghe nói trên thiết bị Android) chỉ cần kết nối với WiFi và sau đó mở trình duyệt của bạn trên ‘http://192.168.4.1’. Sau khi lưu vào thiết bị của bạn, mật khẩu sẽ được lưu trữ và bạn không cần nhập lại nữa. Mật khẩu này đã được thêm vào để làm cho thiết bị an toàn hơn, ví dụ: nếu bạn muốn sử dụng nó ở môi trường làm việc mà không cần truy cập WiFi thông thường.”

Chúc bạn in vui vẻ :)

Ghi chú cũ:

• 30.03.2023: Đã thêm hai video 4K vào mô tả hiển thị quy trình thiết lập hoàn chỉnh cài đặt Arduino, tải mã lên bo mạch ESP32 và thiết lập WiFi trên Microsoft Windows 11 và Apple macOS. Hy vọng điều này sẽ giúp tất cả các bạn thiết lập dự án dễ dàng hơn nữa. =)

• 01.04.2023: Phiên bản V1.9.0 trực tuyến bổ sung hỗ trợ ngôn ngữ cho bố cục Tiếng Trung (chỉ biến thể 2023-V2) do Viperrr tạo và dịch. Chức năng chọn ngôn ngữ mới mà không cần khởi động lại WordClock. Một số sửa lỗi trong mã liên quan đến chức năng ngày/đêm lúc 23 giờ.

• 05.04.2023: Phần mềm V2.0.0 trực tuyến với các chức năng và thay đổi mới sau:

  • Màu nền tùy chọn như trong WordClock ma trận 16x16 đầu tiên.
  • Tích hợp môi trường Nhà thông minh để TẮT và BẬT màn hình LED bằng lệnh URL HTTP để tiết kiệm năng lượng khi ví dụ: bạn không có ở nhà.
  • Các lệnh HTTP mới có thể được xem qua http://WordClock:2023. Gợi ý về điều này cũng được liệt kê trong cổng web.
  • Chức năng sử dụng nút 'Reset' trực tiếp với chức năng 1 lần nhấp, giúp tiết kiệm thời gian trong quá trình lập trình và cho phép khởi động lại nhanh hơn khi cần thiết.
  • Khi chọn màu văn bản thời gian ngẫu nhiên, màu nền sẽ không hoạt động để tránh trường hợp văn bản không đọc được khi sử dụng các màu tương tự.
  • Các tùy chọn không sử dụng hiện tại trong giao diện web sẽ bị ẩn để tránh nhầm lẫn.
  • Tối ưu hóa mã và các thay đổi nhỏ trong giao diện web để sử dụng tốt hơn.

• 10.04.2023: Chuyển sang các biến thể mới của mẫu “COMMON” và các tệp in:

  • Các tệp mới giảm thời gian in khoảng 3 giờ, khá nhiều.
  • Bộ phận “nắp” được giữ chắc chắn hơn trong khung với 4 ngạnh lớn hơn, khớp sâu hơn vào bộ phận “khung”.

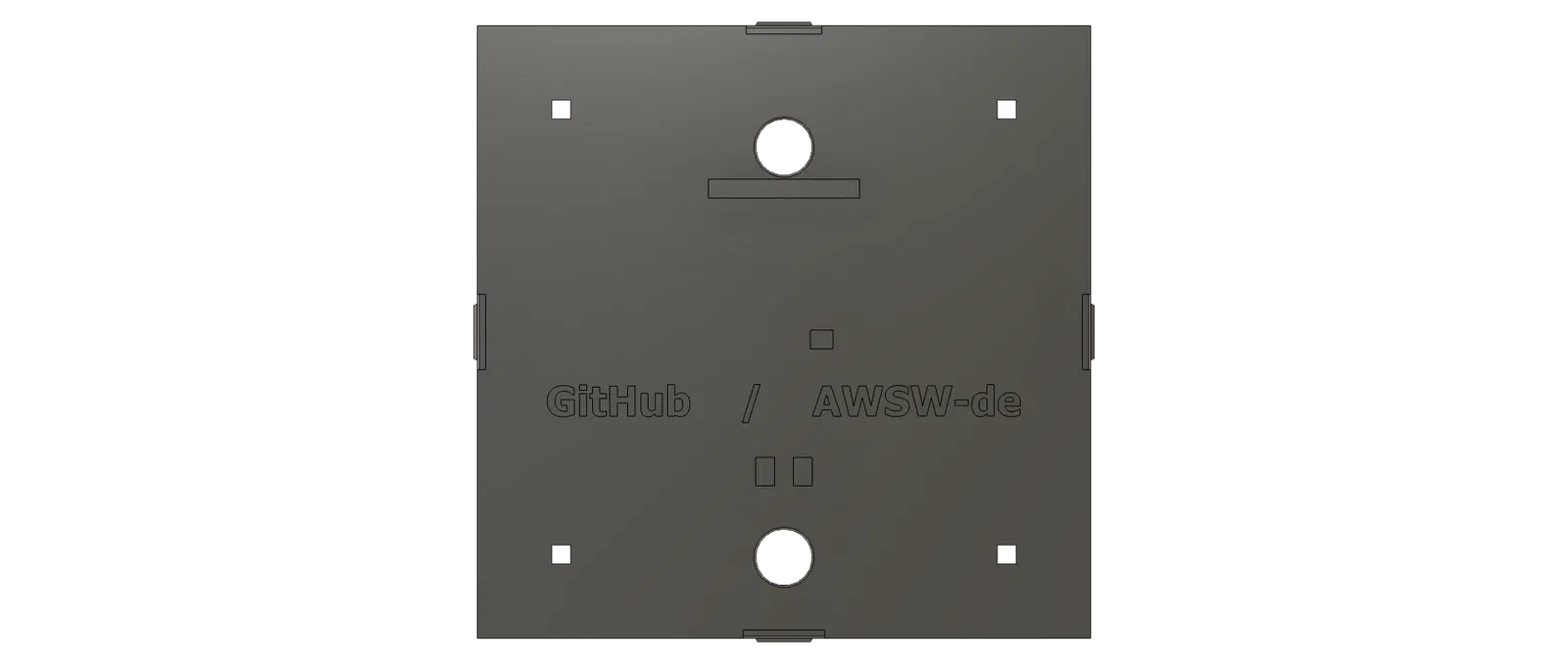

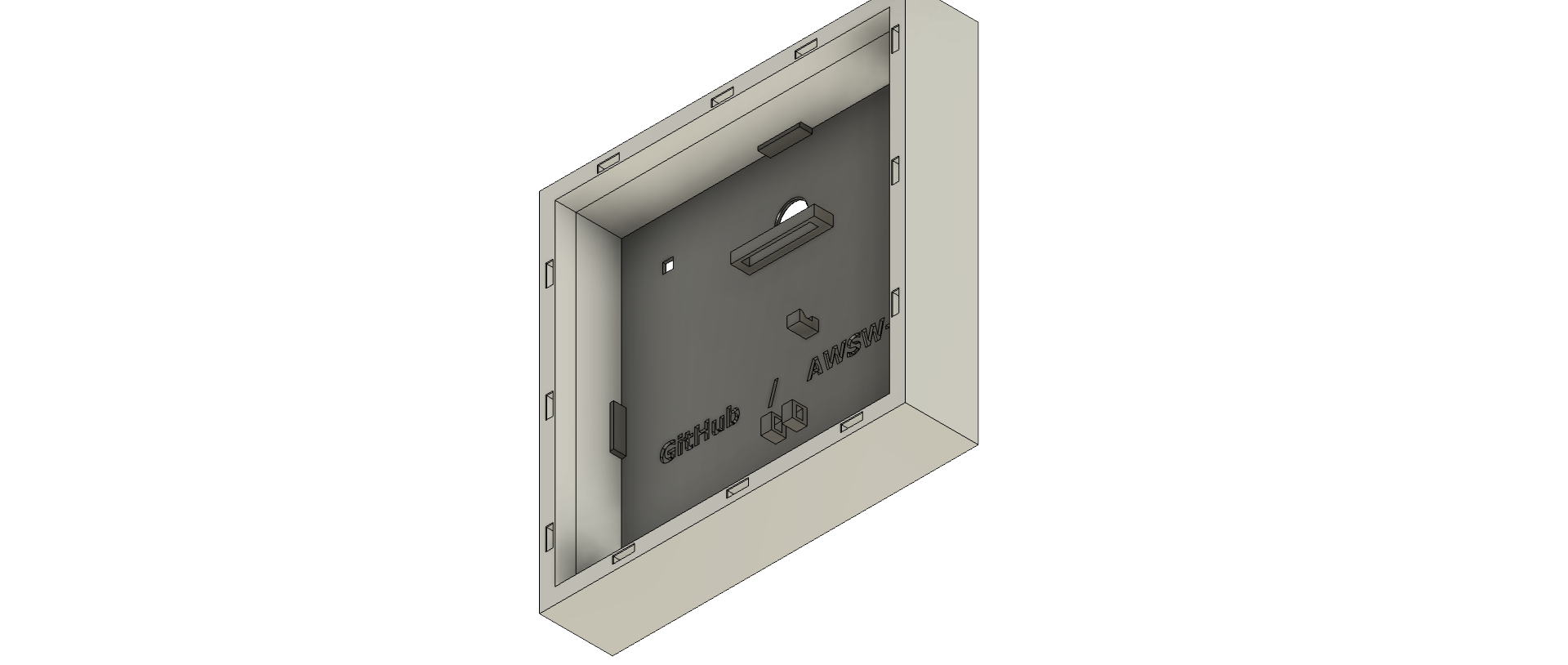

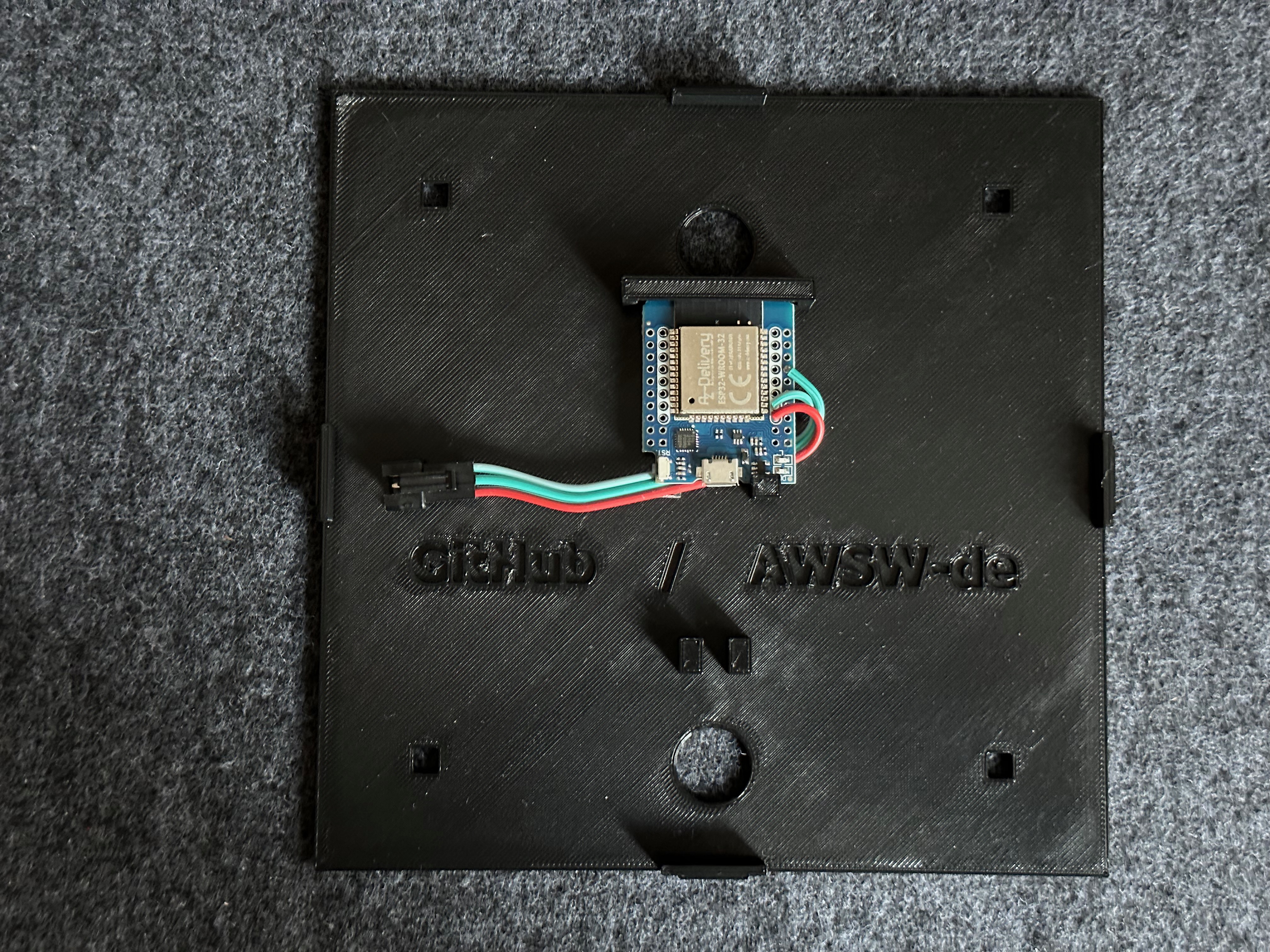

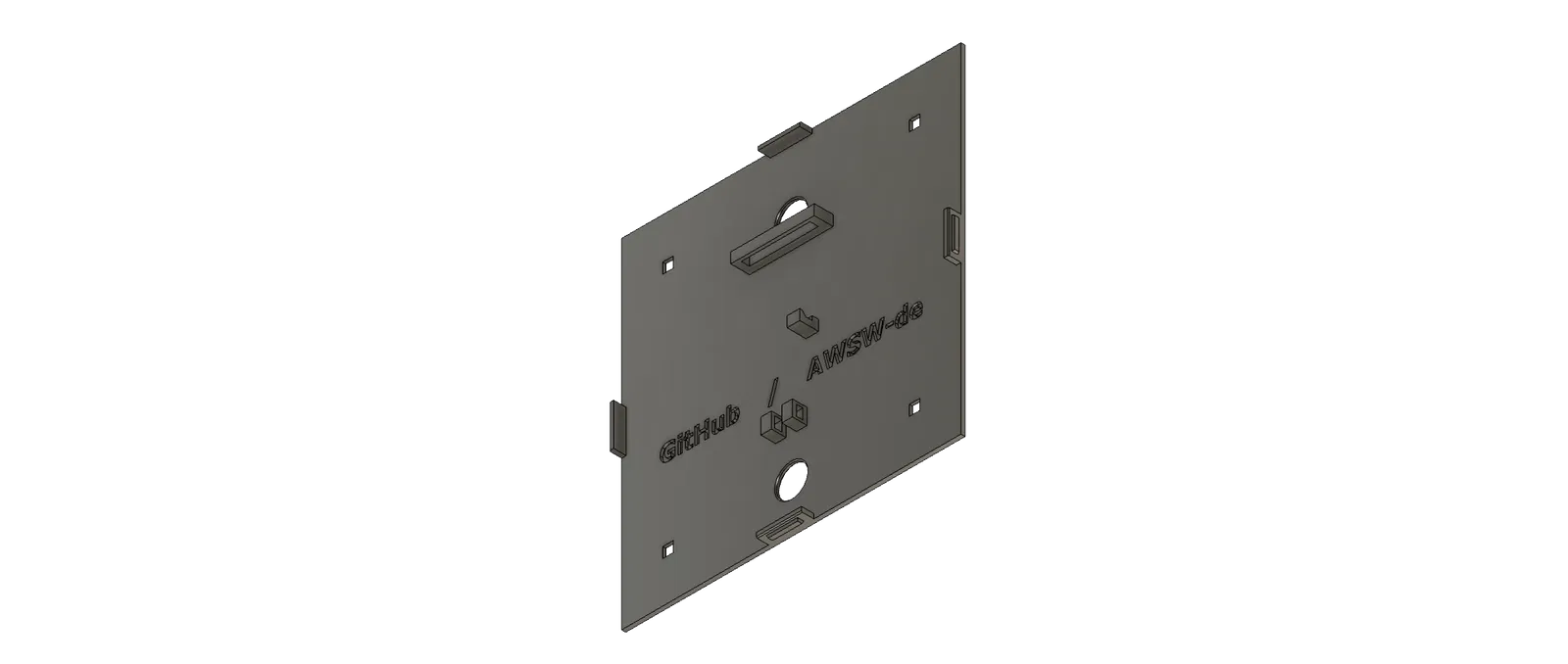

  • Nắp bây giờ cũng chứa một giá đỡ cho ESP32 D1 mini như trong hình ảnh.
  • Các thành cao của bộ phận “nắp” đã được loại bỏ để tạo nhiều không gian hơn bên trong cho các bộ phận điện tử và dây điện và để giảm thời gian in.
  • Do các thành trên bộ phận “nắp” đã được loại bỏ, bạn bây giờ sẽ tìm thấy một bộ phận mới gọi là “matrix-holder” (giá đỡ ma trận) sẽ giữ ma trận LED chắc chắn ở vị trí phía sau bộ phận “ma trận”.
  • Lưu ý:
    • Bây giờ có thể giảm chiều cao của bộ phận “khung” xuống khoảng 10-15mm để tiết kiệm thêm thời gian in và làm cho thiết bị mỏng hơn nhiều, nhưng tôi đã quyết định không làm vậy, vì nó sẽ làm giảm độ ổn định khi bạn sử dụng nó trên bàn thay vì treo tường.
    • Các tệp mới này sẽ không phù hợp với các biến thể WordClock khác hoặc với bộ phận “khung” trước đó của biến thể này. Bộ phận “trước” và “ma trận” vẫn giữ nguyên trong biến thể này.

• 26.04.2023: Đã thêm bố cục Tiếng Đức Swabia và mã V2.2.0 để hỗ trợ nó. =)

• 12.05.2023: Phiên bản phần mềm mới V2.5.0 mang đến một số thay đổi lớn trong mã, chủ yếu là để cải thiện việc thiết lập và sử dụng:

  • Thư viện “WiFi Manager” được sử dụng trước đây đã bị xóa hoàn toàn, vì nó gây ra nhiều sự cố nhất mà tôi nghe từ người dùng viết thư cho tôi về các vấn đề thiết lập WordClock. Nó cũng không cho phép phản hồi khi kết nối WiFi không thành công với các giá trị đã đặt, điều này hoạt động trong quá khứ nhưng không hoạt động với các phiên bản mới hơn của thư viện này. Việc xóa này sẽ giúp ích rất nhiều cho việc thiết lập thiết bị và loại bỏ một trong những vấn đề phổ biến nhất trong quá trình thiết lập mà hầu hết các thư viện có tên "WiFi Manager" được liệt kê trong Arduino IDE đơn giản là không hoạt động...
  • “WiFi Manager” đã được thay thế hoàn toàn bằng giải pháp mới của tôi, cho phép kiểm soát và hiển thị đầu ra nhiều hơn trong quá trình thiết lập được hiển thị trên màn hình LED cũng như trong màn hình nối tiếp của Arduino IDE. Tôi sẽ cố gắng cải thiện nó trong tương lai...
  • LƯU Ý QUAN TRỌNG: Bản cập nhật sẽ yêu cầu bạn thiết lập lại thông tin đăng nhập WiFi của mình một lần bằng giải pháp mới. Vì vậy, nếu bạn cập nhật một WordClock hiện có, bạn sẽ thấy các chữ cái "SET WIFI" lần lượt hiển thị và sau đó là văn bản tĩnh màu xanh lam có nội dung "WIFI" (hoặc "WLAN" trong các ngôn ngữ tiếng Đức), cho bạn biết rằng bạn sẽ cần kết nối thiết bị 1 lần với mạng WiFi của mình một lần nữa.
  • Bạn cũng có thể chọn bố cục ngôn ngữ của mình trong quá trình thiết lập WiFi. =)
  • Giải pháp kết nối WiFi mới hiển thị văn bản "WIFI" (hoặc "WLAN" trong các ngôn ngữ tiếng Đức) nhấp nháy màu xanh lam hoặc đỏ trên WordClock cho mỗi lần thử kết nối với WiFi đã đặt, vì vậy không chỉ là văn bản xanh lam tĩnh như với thư viện cũ để cung cấp cho bạn nhiều thông tin phản hồi hơn:
    • WordClock cố gắng kết nối với WiFi đã đặt, mặc định là 30 lần. Trong các thử nghiệm của tôi, nó thường kết nối trong vòng 3-5 lần thử đầu tiên ngay cả với điều kiện cường độ WiFi rất yếu.
    • Số lần thử kết nối WiFi có thể được đặt trong cài đặt để kết nối với mạng đã đặt trong trường hợp bạn cần giá trị cao hơn để kết nối.
    • Màn hình sẽ hiển thị trước văn bản "WIFI" nhấp nháy màu xanh lam và nếu không kết nối được trong 10 lần cuối cùng, nó sẽ hiển thị văn bản màu đỏ, cho bạn biết rằng WiFi đã đặt không thể truy cập được.
    • Sau 30 lần thử không thành công (mặc định), nó sẽ tự động đặt lại thông tin đăng nhập WiFi đã đặt và khởi động lại WordClock hiển thị các chữ cái thiết lập WiFi mới ban đầu "SET WIFI" lần lượt hiển thị và sau đó là văn bản tĩnh màu xanh lam có nội dung "WIFI" (hoặc "WLAN" trong các ngôn ngữ tiếng Đức), cho bạn biết rằng bạn sẽ cần kết nối thiết bị 1 lần với mạng WiFi của mình một lần nữa. Điều này cũng sẽ hữu ích nếu bạn cần thay thế bộ định tuyến WiFi của mình trong trường hợp nó bị hỏng...
  • Ngoài ra, các thay đổi sau đã được thực hiện:
    • Cải thiện đầu ra hiển thị trong quá trình khởi động hiển thị văn bản khởi động "WordClock", bạn có thể tắt nếu không muốn hiển thị trong quá trình khởi động trên cổng web.
    • Tùy chọn đầu ra văn bản mới để hiển thị các chữ cái riêng lẻ lần lượt, có thể được sử dụng cho các chức năng trong tương lai.
    • Trong trường hợp không thể truy cập máy chủ thời gian đã đặt để lấy thời gian hiện tại, WordClock sẽ không còn khởi động lại liên tục nữa. Nó sẽ cố gắng truy cập liên tục với văn bản "TIME" nhấp nháy màu đỏ và sẽ hiển thị "TIME" màu xanh lục khi nó có thể kết nối với máy chủ thời gian. Điều này sẽ giảm số lần khởi động lại khi kết nối với máy chủ thời gian đã đặt.
    • Các trang web mới để thiết lập WiFi và thực hiện cập nhật Qua mạng (OTA) hiện đã được bao gồm để cung cấp cho bạn nhiều thông tin hơn về quy trình.
    • Trong quá trình kích hoạt "chế độ cập nhật" cho các bản cập nhật OTA, màn hình sẽ hiển thị "UPDATE" dưới dạng các chữ cái riêng lẻ và một chữ "U" với tất cả 4 góc sáng lên để cho bạn biết rằng chế độ cập nhật đã được khởi tạo trong cổng web và bạn có thể tải lên tệp .BIN.

• 20.05.2023: Phiên bản phần mềm mới V2.6.0 hỗ trợ bố cục Tiếng Bavaria mới. =)

• 24.12.2023: Đã thêm video mới về cách thiết lập kết nối WiFi.

• 25.12.2023: Phiên bản phần mềm mới V2.6.5 đã trực tuyến. Đã thêm ví dụ về múi giờ trong tệp "settings.h" và thêm chức năng kiểm tra "ShowTimeEachSecond" để xuất thời gian hiện tại mỗi giây trên màn hình nối tiếp nếu cần. Giảm giới hạn độ sáng xuống 50. Các thay đổi nhỏ trong mã...

• 04.01.2024: Phiên bản phần mềm mới V2.7.0 đã trực tuyến. Bố cục WordClock 16x16 LED matrix (2023-V2) mới cho Tiếng Luxembourg đã được thêm vào và nhờ người dùng jandegraaf không chỉ bố cục mới này có sẵn. Anh ấy cũng đã thực hiện một số cải tiến tốt cho mã để giảm đáng kể các dòng "hàng thứ 2". Cảm ơn Jan! Một số dọn dẹp mã và sửa lỗi khác cũng đã được thực hiện.

• 06.01.2024: Phiên bản phần mềm V3.0.0 mới đã trực tuyến với các tính năng mới:

  • Chế độ hoạt động: Sử dụng WordClock ở Chế độ trực tuyến với WiFi và tất cả các chức năng mạng đã biết hoặc sử dụng Chế độ ngoại tuyến để chạy nó trong môi trường không có WiFi. Tất cả các chức năng chỉ có sẵn trên mạng sẽ bị vô hiệu hóa và bạn sẽ cần nhấn 1 nút trên máy tính bảng, điện thoại thông minh hoặc máy tính của mình sau khi khởi động để gửi thời gian hiện tại của thiết bị đến WordClock (vì nó ngoại tuyến). Thời gian sẽ được giữ cho đến khi WordClock thực hiện khởi động lại. Bạn có thể chuyển đổi giữa hai chế độ mà không làm mất dữ liệu. Vì vậy, vui lòng thử nghiệm. Chi tiết xem trong video bên dưới.
  • LƯU Ý: Bạn sẽ cần thêm 1 thư viện nữa vào Arduino gọi là “ESP32Time” của “fbiego”. Kiểm tra phần đầu của “Code.ino” để tải xuống đúng thư viện.
  • Các danh sách lựa chọn cho máy chủ thời gian và múi giờ có sẵn để thay đổi trong cổng cấu hình web. Điều này có thể đáp ứng hầu hết nhu cầu cài đặt này cho hầu hết các bạn. Đối với những người có cài đặt đặc biệt, vẫn còn cài đặt mặc định trong tệp "settings.h" để thêm các giá trị khác.
  • WordClock có thể tìm thấy địa chỉ IP cổng của bộ định tuyến của bạn và địa chỉ IP này cũng có thể được sử dụng làm địa chỉ máy chủ thời gian. Bộ định tuyến của bạn nên là máy chủ thời gian gần bạn nhất.
  • Nhiều cải tiến cho quá trình khởi động, sửa lỗi và sử dụng chung thiết bị và nhiều giá trị mới và cập nhật hiện có trong cổng cấu hình web.
  • Thông tin chi tiết hơn và bản demo ngắn về một số thay đổi và tính năng mới được hiển thị tại đây:

• 18.01.2024: Bản cập nhật thứ hai trong năm 2024 đã có sẵn: V3.2.0. Vui lòng xem video để biết chi tiết. Video này dành cho biến thể thông minh WordClock 16x16, nhưng bạn sẽ nắm bắt được ý tưởng về những thay đổi trong mẫu này. Mã có sẵn để tải xuống trong kho lưu trữ GitHub của tôi. Chúc bạn vui vẻ =)

• 20.01.2024: Cập nhật V3.4.0 đã có sẵn. Phiên bản này mang đến 2 chức năng mới:

  • Xin cảm ơn người dùng jandegraaf rất nhiều vì đã tích hợp một danh sách lựa chọn hay trong quá trình thiết lập, nơi bạn có thể chọn các SSID WiFi đã tìm thấy để giảm việc nhập liệu trên màn hình thiết lập. CẢM ƠN! =)
  • Chức năng thứ 2 là bố cục ngôn ngữ hiện có sẵn cho “Đông Đức” theo yêu cầu của một số người dùng.
  • Mã có sẵn để tải xuống trong kho lưu trữ GitHub của tôi.

  •

• 05.05.2024: Phát hành phiên bản phần mềm V3.7.0 bổ sung các chức năng mới:

  • Kết nối lại WiFi chủ động trong trường hợp kết nối WiFi bị mất trong quá trình chạy.

• 06.10.2024: Tập lệnh tự động để thiết lập Arduino IDE và mã WordClock đã có một bước tiến lớn để làm cho việc cài đặt trở nên dễ dàng hơn. Tất cả bạn cần làm là chọn biến thể WordClock 16x8 hoặc 16x16 và bo mạch cộng với cổng và nhấn tải lên. Kiểm tra liên kết này và video này để biết chi tiết:

• Microsoft Windows 10/11:

• Apple macOS:

Thiết lập WordClock WiFi:
