Nguyên mẫu bộ khuếch tán CO2 cho hồ cá

Đây là một bản prototype của bộ khuếch tán CO2 cho bể cá thủy sinh. Ngoài ra, nó cũng có thể được sử dụng như một vòi phun khí tương tác thú vị.

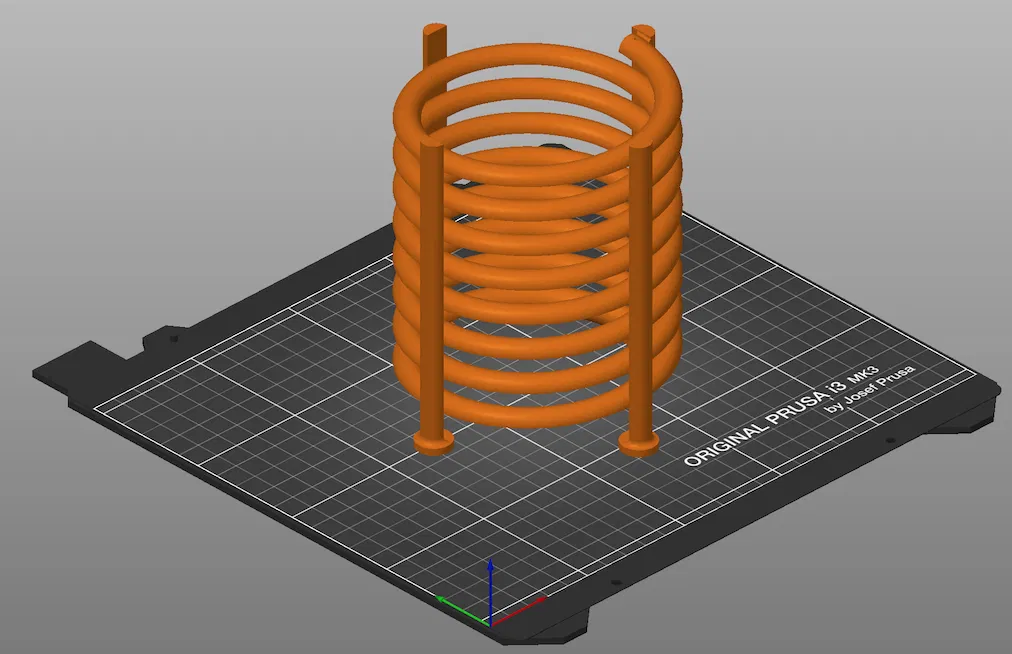

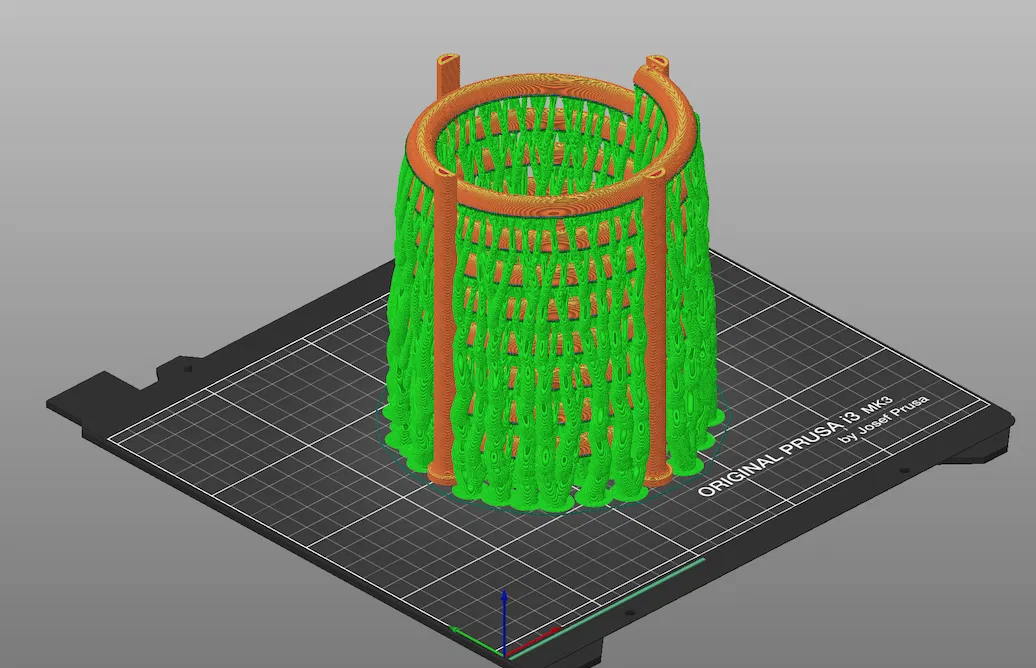

Sản phẩm này được tạo ra để dự thi cuộc thi bể cá, được thiết kế trên Fusion và in bằng PETG với các lớp 0.20, sử dụng hỗ trợ hữu cơ (organic supports).

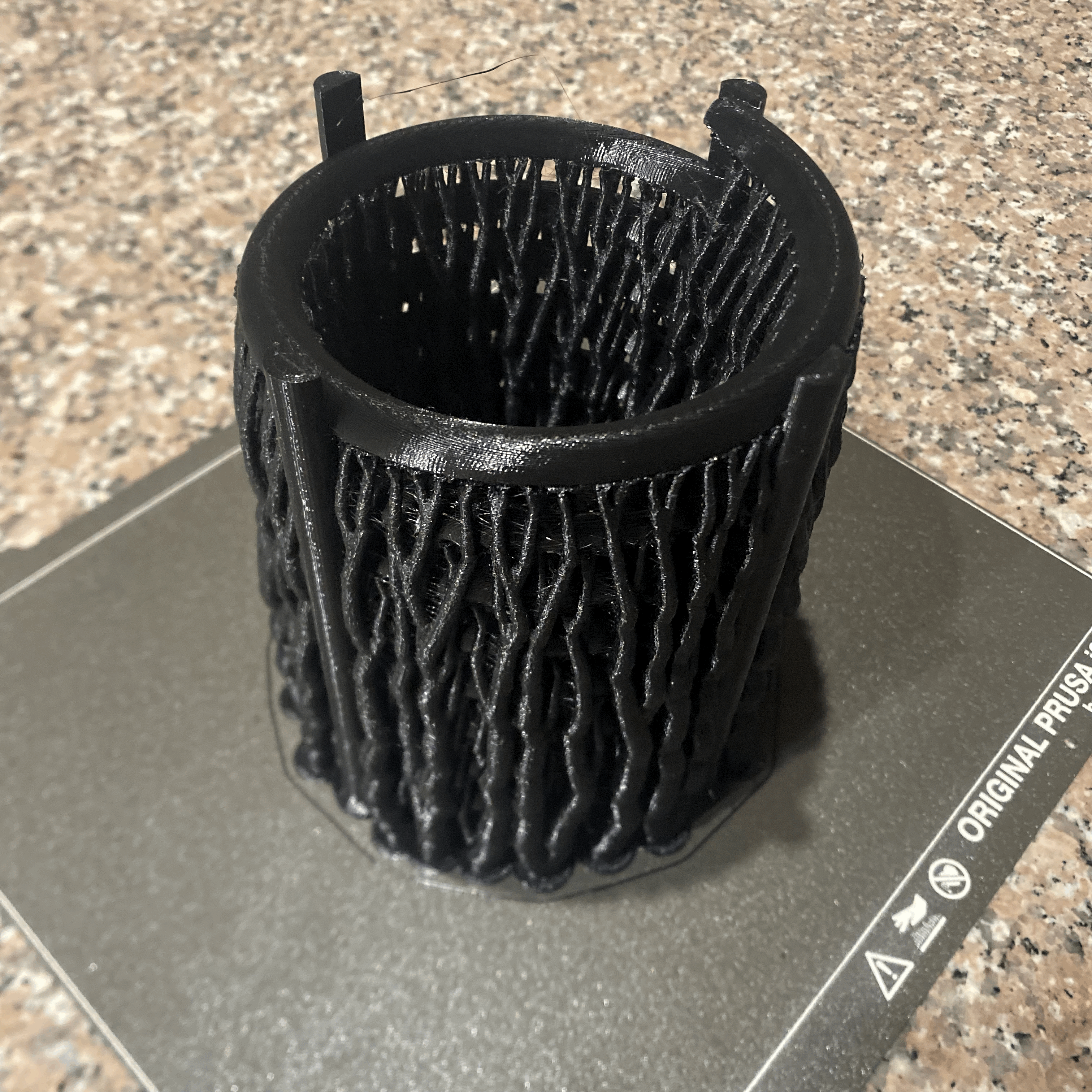

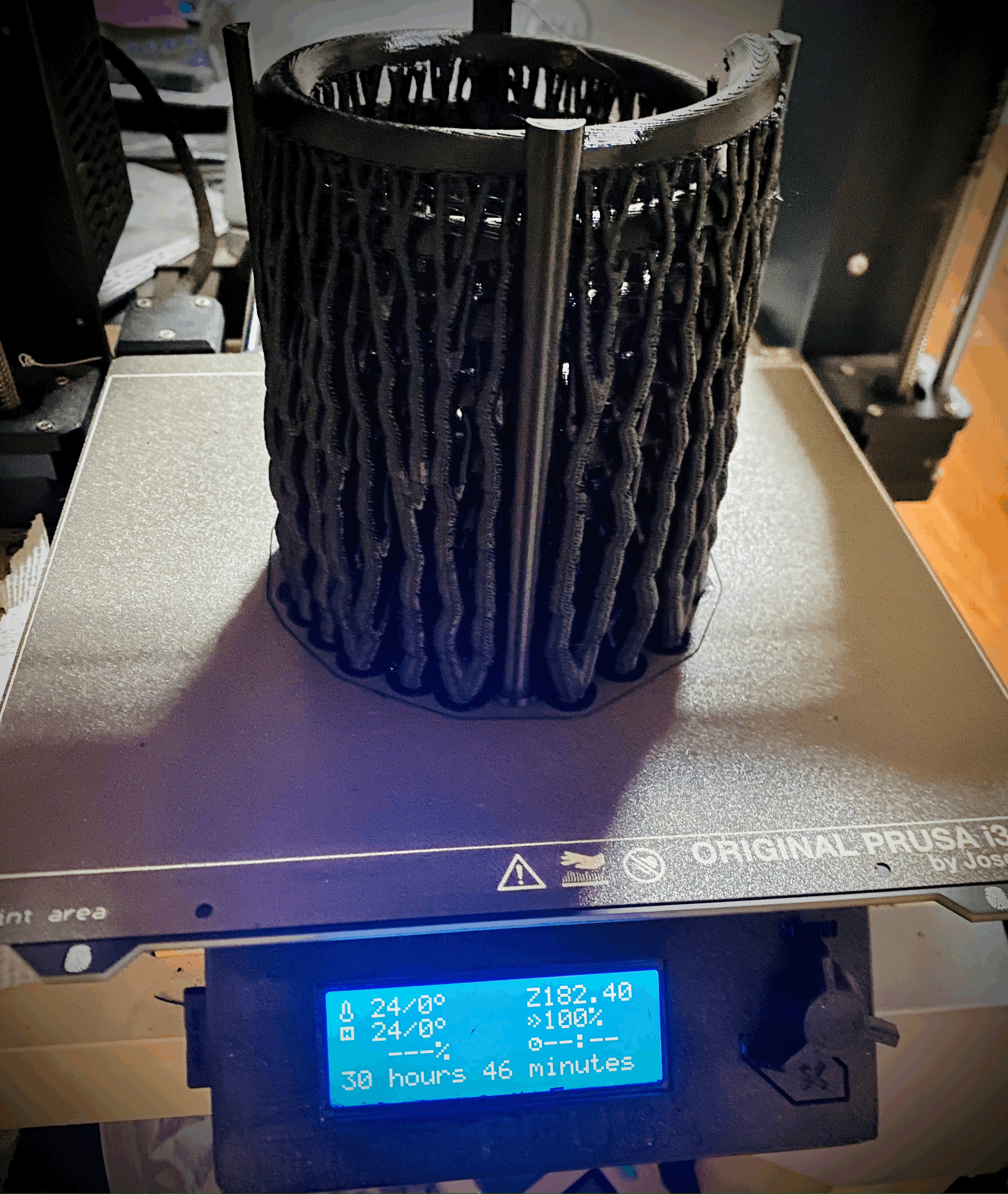

Bản in thử nghiệm v1 mất khoảng 30 giờ 40 phút để hoàn thành.

Mục đích là sử dụng ống dẫn khí 6mm để cấp khí hoặc CO2.

Để thử nghiệm, nước đã được đổ lên bộ phận này để xác định xem cuộn dây ngược có hoạt động không và dường như nó hoạt động tốt. Khi lắp vào bể, nó sẽ cho phép không khí chảy lên trên.

Thiết kế cuối cùng sẽ:

• Có tùy chọn để thêm trọng lượng vào mô hình,
• Cho phép xếp chồng chức năng,
• Tối đa hóa số vòng xoắn. Khoảng cách của bộ khuếch tán khoảng 1.2 mét. Lượng CO2 dựa trên các bộ khuếch tán khác mà tôi thấy sẽ được hấp thụ hoàn toàn khi nó lên đến đỉnh. Tôi đang xem xét giảm số vòng xoắn trong ốc xoắn để cá có thể bơi qua và có thể tương tác với các bong bóng nhiều hơn.
• Có thể thêm một đế rắn cố định để đặt đá hoặc cát. Đây có thể là một bộ phận tùy chọn,
• Tìm cách thêm các khe nhỏ để sử dụng dây rút neo vào vỉ trứng.
• Giảm độ nổi (để tránh sử dụng trọng lượng).

Đang trong quá trình phát triển…

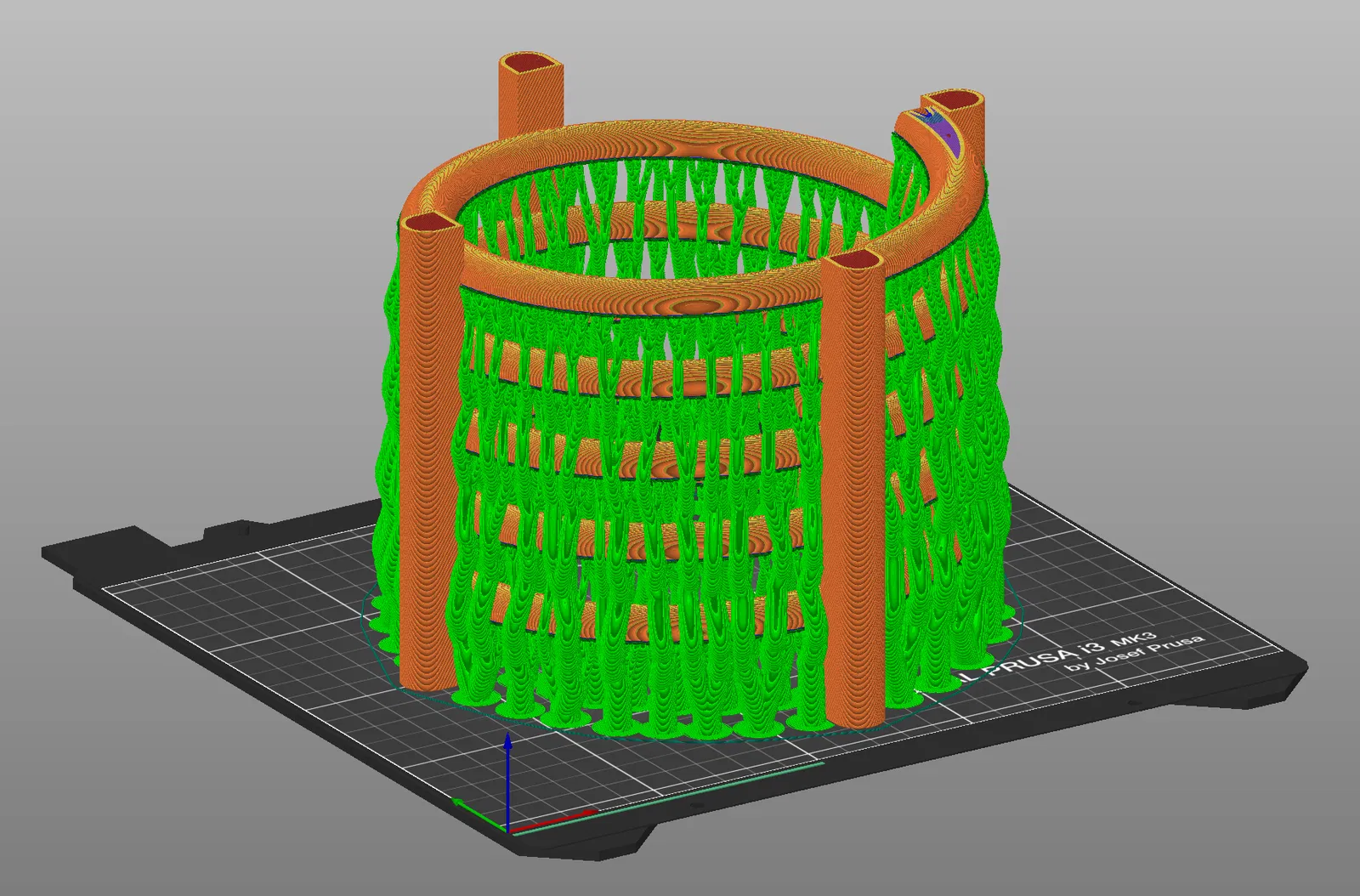

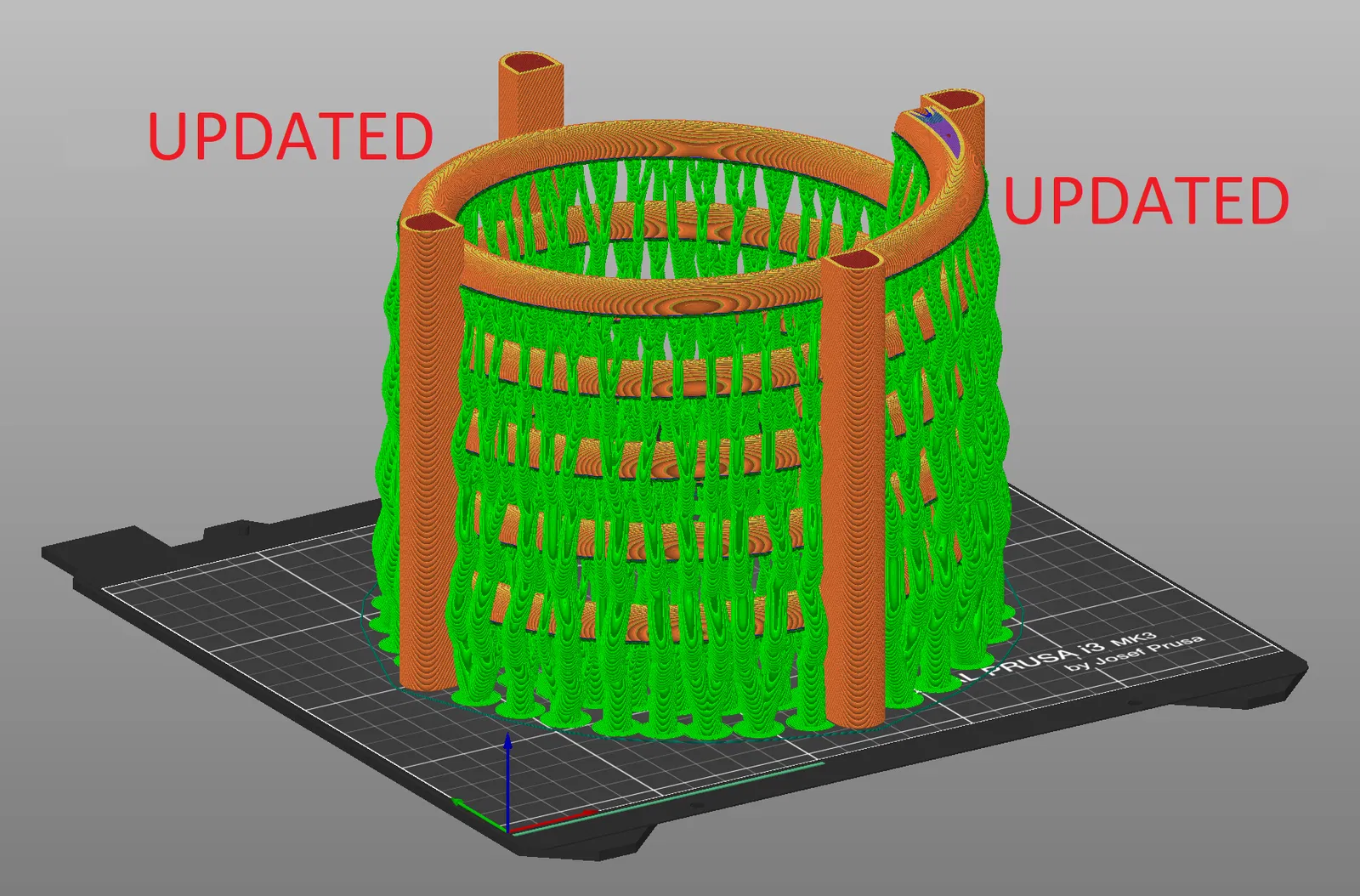

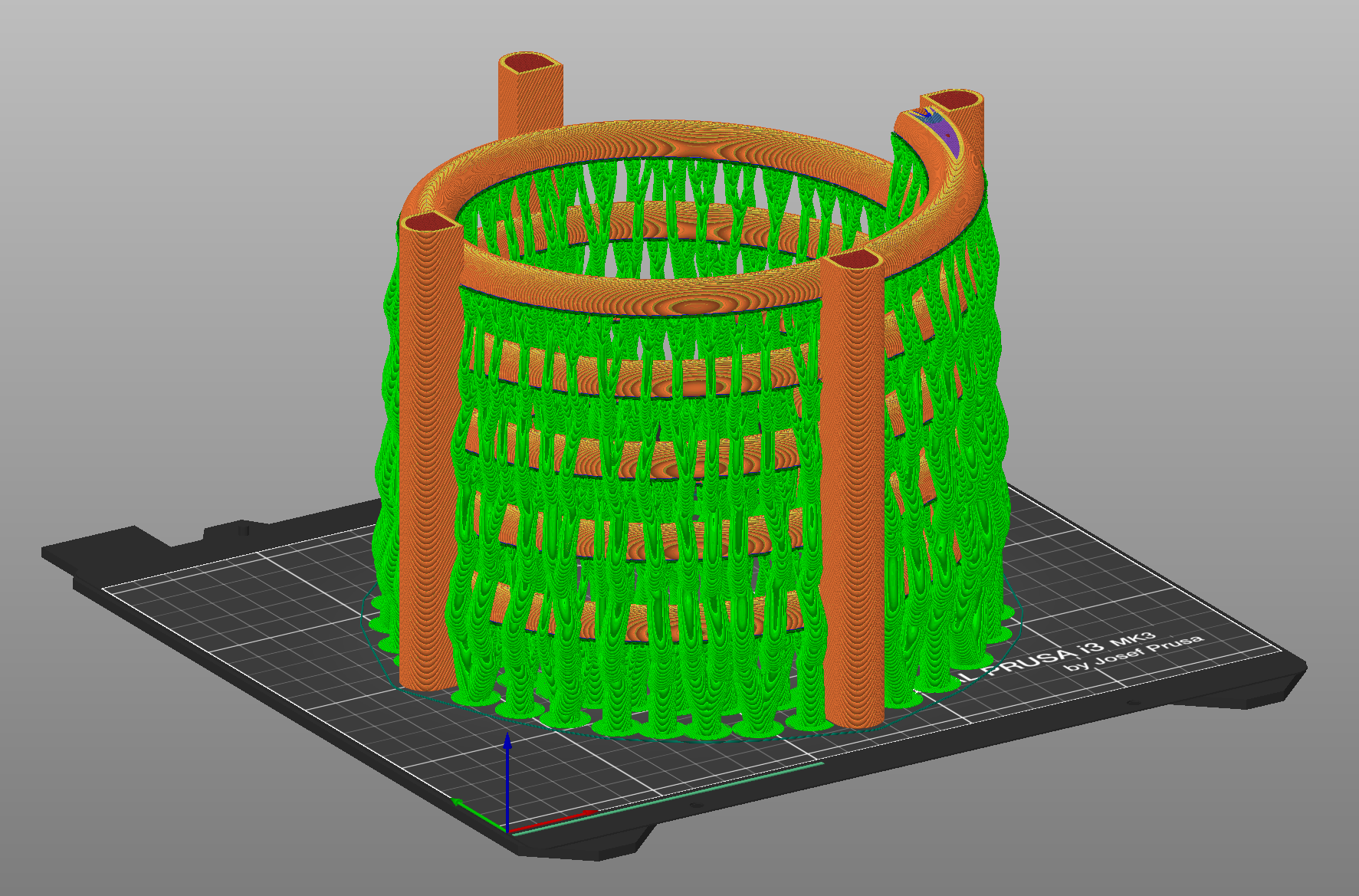

Cập nhật MK2. Tôi đã thay đổi thiết kế để:

• Đường kính lớn hơn - để dễ dàng cho tay vào ốc xoắn để dọn dẹp hỗ trợ và vệ sinh trong tương lai,
• Kênh bong bóng có chiều rộng lớn hơn,
• Tôi đã làm khoảng cách giữa các ốc xoắn lớn hơn để cá di chuyển, điều này có nghĩa là ốc xoắn bây giờ dài khoảng 1.41 mét,
• Tôi đã làm một bộ phận đế - cái này sẽ cần được dán lại. Tôi sẽ thêm lỗ cho dây rút hoặc chốt nhựa (làm nóng để tạo thành quả cầu nóng chảy để làm phẳng)
• Tôi đã thêm một lỗ nhỏ ở đỉnh kênh để cho phép bong bóng thoát ra nếu có.

Tôi sẽ tiếp tục lặp lại thiết kế này và khi tôi hài lòng, tôi sẽ phát hành kèm theo một bộ phận có thể sửa đổi. Hiện tại giấy phép bị khóa vì đây là bản prototype.

In ở chế độ rắn để trọng lượng khắc phục độ nổi. Nếu bạn có lớp độn kém đặc hơn, nó sẽ hoạt động như một phao. (Tôi chưa thực hiện bất kỳ phép tính hoặc thử nghiệm độ nổi nào vào thời điểm này. Tôi in mọi thứ với 4 lớp bao quanh để tăng độ bền, đây là phương pháp đã được sử dụng trong v1 và các phiên bản tiếp theo cũng sẽ tương tự.

Cái này chưa được in vì nó là một bản in dài và tôi muốn thực hiện thêm một số lần lặp lại trước khi sử dụng thêm filament.

Liên quan đến việc thêm trọng lượng được đề cập trong v1 - tôi có thể thêm một phiên bản có các thanh dọc rỗng để có thể tạm dừng bản in và thêm trọng lượng cho cá. Phiên bản này sẽ yêu cầu nhiều lớp bao quanh hơn để giảm hoặc loại bỏ việc rò rỉ chì hoặc sắt vào bể. Đề xuất nên xịt trọng lượng bằng epoxy an toàn cho thực phẩm hoặc lớp phủ trong suốt sẽ là tốt nhất.
