Kệ bên dạng module Snapmaker Artisan

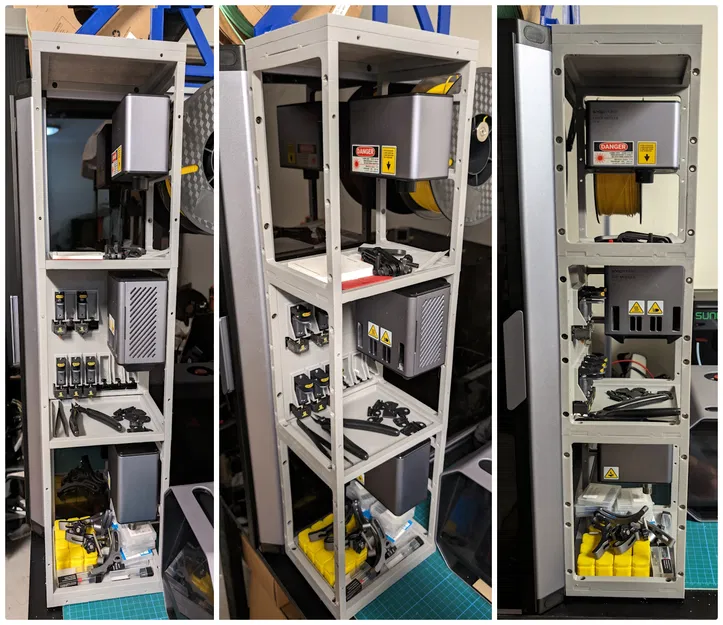

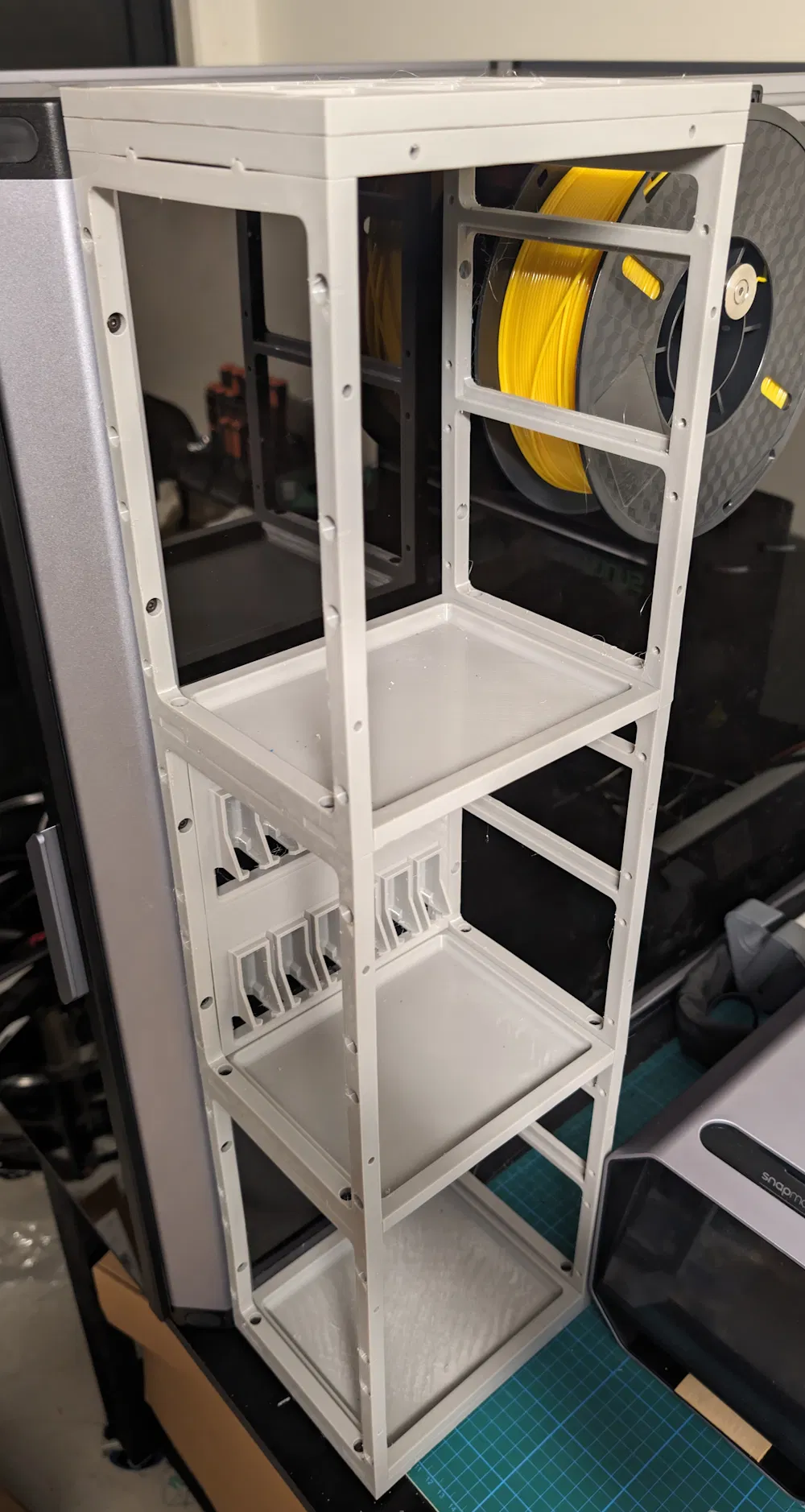

Thiết kế này bổ sung thêm không gian lưu trữ cho ba mô-đun Artisan và các phụ kiện của chúng. Nó được thiết kế để có thể gắn vào cả bên trái hoặc bên phải của vỏ máy.

Sử dụng T Nuts để cố định kệ vào mặt bên của Vỏ máy Artisan.

Đầu máy được gắn vào vị trí bằng cách lắp phần trên của Tấm đầu máy vào giá đỡ rồi ấn phần dưới của Tấm đầu máy vào đúng vị trí. Các bộ đùn được lắp bằng quy trình tương tự.

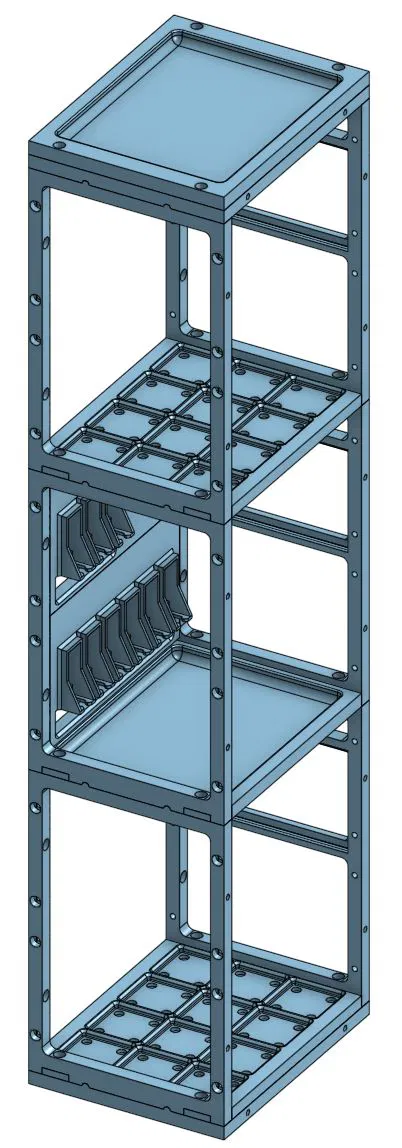

Được tạo bằng Onshape: Nguồn CAD: Snapmaker Artisan Modular Side Shelving

Đề xuất in:

In bằng PETG để tăng độ bền. Đặt các mô hình nằm xuống, các mấu hướng lên trên. In với 3 lớp trên, dưới và thành để tăng thêm độ bền. Đây là một bản in lớn, vì vậy có thể cần dùng keo dạng thỏi để ngăn bản in bị bong tróc và cong vênh.

Phần cứng yêu cầu:

• Bu lông và Đai ốc M4 - AliExpress Kích thước đầu tối đa 8mm đường kính, 5mm chiều cao
  • 10x Bu lông 8mm
  • 12x Bu lông 20mm
  • 4x Bu lông 14mm (Nếu không sử dụng Tấm trên cùng) HOẶC 4x Bu lông 25mm (Nếu sử dụng Tấm trên cùng) (Không có trong liên kết AliExpress)
  • 16x Đai ốc
• 10x T-Nuts M4 20 Series - AliExpress

Phần cứng cho mỗi tấm sau

• 4x Chèn nhiệt M4x5x5.5 (Dài 5mm, Đường kính 5.5mm) - AliExpress
• 4x Bu lông M4 10mm

Công cụ đề xuất:

• Bit tua vít/Tua vít/Chìa khóa lục giác để lắp bu lông
• Mũi khoan 4mm để đảm bảo các lỗ in có đường kính chính xác
• Dụng cụ doa để loại bỏ phần chân voi khỏi bản in - AliExpress
• Máy hàn để ép chèn nhiệt - AliExpress

Các bộ phận cần in:

Các bản in bắt buộc:

• 1x Đáy
• 1x Đỉnh
• 3x Tấm bên - Giá đỡ mô-đun
• 3x Tấm bên - Trống
• 3x Tấm (Lựa chọn của bạn) (xem Lưu ý 2)

Các bản in tùy chọn:

• 1x Tấm trên cùng (Lựa chọn của bạn)
• 1x Tấm sau - Giá treo đầu đùn - Cả hai mặt
• 1x Tấm sau - Giá treo đầu đùn (Mặt trái hoặc phải) (xem Lưu ý 3)

Ghi chú:

1. Bạn có thể thay thế các tấm bên trống và giá đỡ mô-đun tùy ý
2. Khi chọn tấm gridfinity, hãy xem xét độ vừa vặn khi các ngăn gridfinity được lắp đặt. Chúng có thể cản trở các bộ phận như mô-đun hoặc bộ đùn khi chúng được gắn vào tấm sau.
3. Chọn tùy thuộc vào mặt của vỏ máy bạn đang gắn kệ vào. Đảm bảo nó sẽ không cản trở Mô-đun in khi nó được gắn vào

Hướng dẫn lắp ráp:

Đối với tất cả các bộ phận:

1. Loại bỏ chân voi bằng dụng cụ doa Mẹo: Dụng cụ có thể bị trượt nếu bạn ấn quá mạnh, vì vậy chỉ cần ấn nhẹ!
2. Sử dụng mũi khoan 4mm để khoan các lỗ nhằm đảm bảo chúng có kích thước chính xác
3. Ép Đai ốc M4 vào các Tấm bên và Đáy bằng cách sử dụng bu lông M4 để kéo đai ốc vào các lỗ hình lục giác trên bản in.

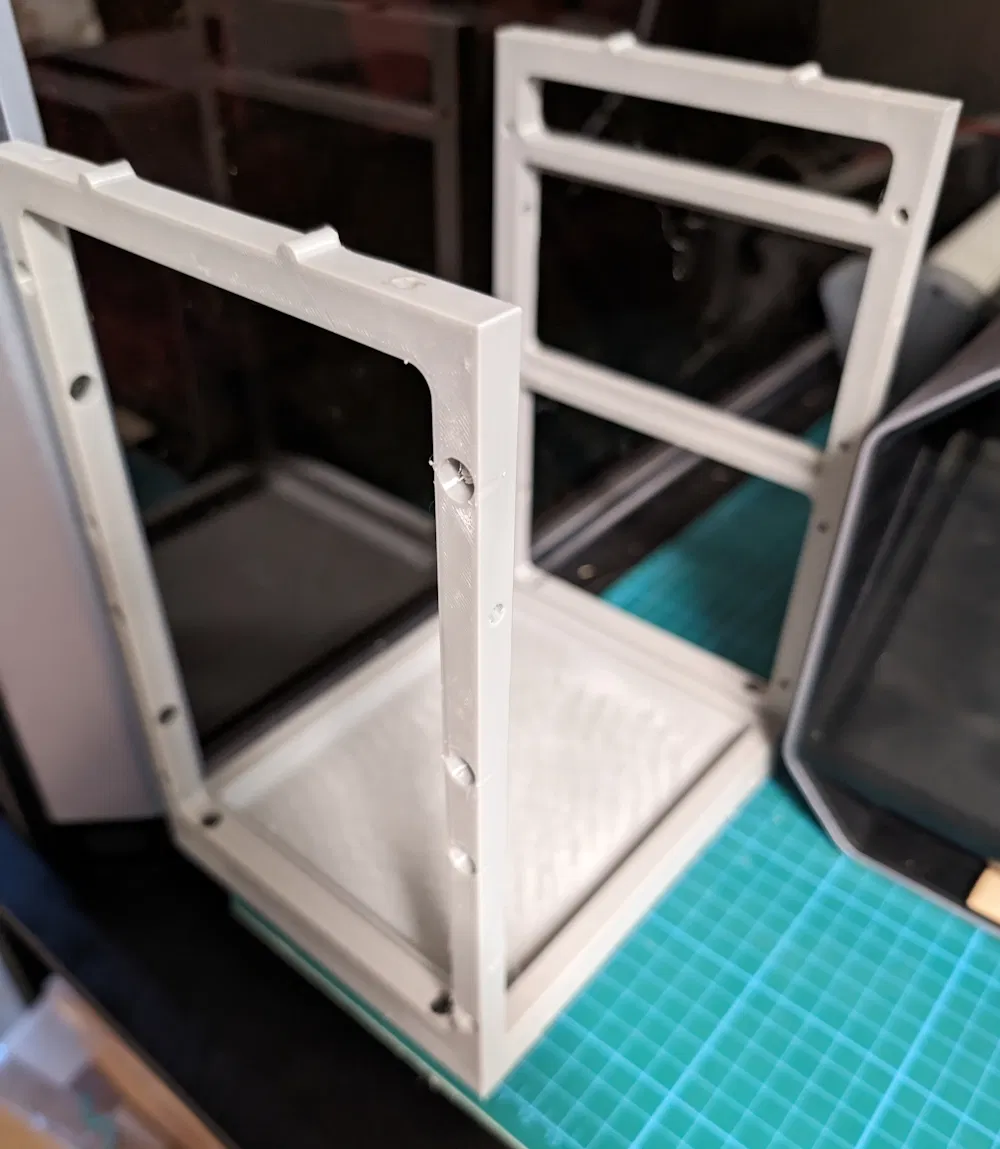

Đối với các bộ phận Đáy:

1. Tháo hai bu lông lục giác đã gắn Vỏ máy vào Artisan
2. Trượt vỏ máy về phía bạn để có thể tiếp cận các bu lông lục giác ở mặt dưới của vỏ máy.
3. Tháo rời một phần thanh trượt dưới cùng của vỏ máy ở mặt bạn đang lắp Kệ, chỉ cần 2 bu lông lục giác.
4. Di chuyển nhẹ thanh trượt ngang ra khỏi phần còn lại của vỏ máy.
5. Lắp 2x bu lông M4 8mm và T-Nut vào mặt của bộ phận
6. Trượt T-Nut vào thanh trượt ngang. LƯU Ý: Đảm bảo bộ phận có các mấu tròn hướng lên trên.
7. Trượt bộ phận Đáy về phía sau hoặc phía trước để các tấm bên thẳng hàng với khe dọc trong vỏ máy
8. Siết chặt bộ phận vào vỏ máy, cố gắng đặt bộ phận thấp nhất có thể.
9. Lắp ráp lại vỏ máy và gắn lại vỏ máy vào Artisan.

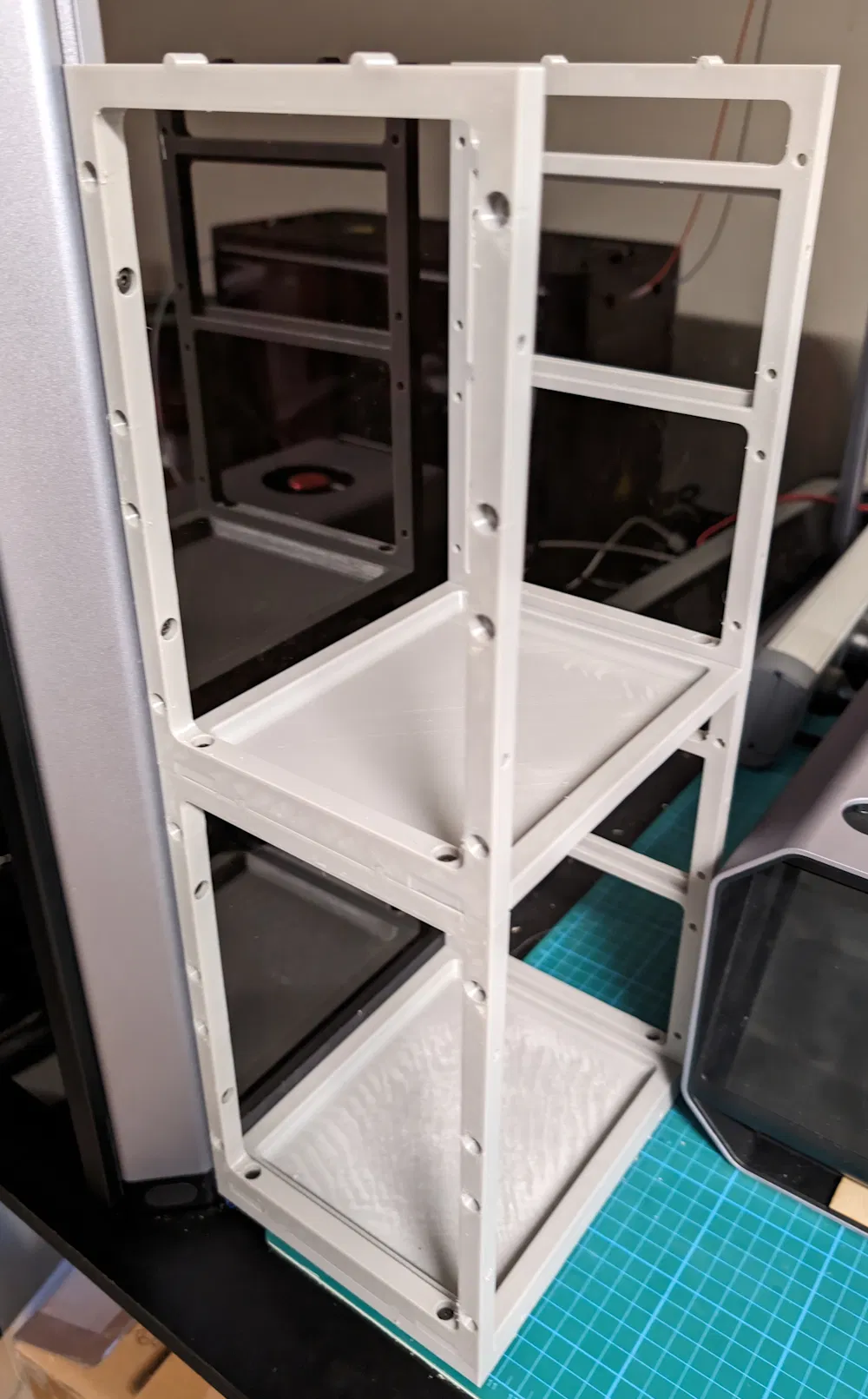

Đối với mỗi Cấp độ Mô-đun:

1. Đặt một Tấm (Tấm khay hoặc Gridfinity) lên trên giá đỡ, nó sẽ được giữ cố định bởi các Tấm bên.
2. Tháo rời một phần thanh trượt trên cùng của vỏ máy ở mặt bạn đang lắp Kệ, chỉ cần 1 bu lông lục giác.
3. Di chuyển nhẹ thanh trượt dọc ra khỏi phần còn lại của vỏ máy.
4. Lắp 2x bu lông M4 8mm và T-Nut vào mặt của một Tấm bên (Thông thường đây sẽ là một tấm trống)
5. Trượt T-Nut vào thanh trượt dọc. LƯU Ý: Đảm bảo bộ phận có các mấu tròn hướng lên trên và các chỗ lõm bu lông hướng ra ngoài.
6. Gắn bộ phận vào giá đỡ bên dưới
7. Siết chặt bộ phận vào vỏ máy
8. Sử dụng 4x bu lông M4 20mm để gắn Tấm bên xa (Thông thường đây sẽ là một Giá đỡ mô-đun) vào giá đỡ bên dưới. LƯU Ý: Đảm bảo bộ phận có chỗ lắp cho mô-đun hướng vào trong, các mấu tròn hướng lên trên và các chỗ lõm bu lông hướng ra ngoài.
9. Lặp lại các bước này cho mỗi Cấp độ Mô-đun

Đối với các bộ phận Đỉnh:

1. Tháo các dây điện của vỏ máy gần góc trên của vỏ máy để tránh hư hỏng
2. Tháo bu lông trên cùng của vỏ máy cố định thanh trượt ngang trên cùng
3. Di chuyển nhẹ thanh trượt ngang ra khỏi phần còn lại của vỏ máy.
4. Lắp 2x bu lông M4 8mm và T-Nut vào mặt của bộ phận
5. Trượt T-Nut vào thanh trượt ngang. LƯU Ý: Đảm bảo bộ phận có các chỗ lõm tròn hướng xuống dưới.
6. Lắp ráp lại vỏ máy
7. Lắp ráp lại dây điện của vỏ máy
8. Siết chặt bộ phận vào vỏ máy
9. Thêm Tấm trên cùng nếu bạn đang sử dụng một tấm
10. Gắn bộ phận vào giá đỡ bên dưới bằng 4x bu lông M4 14mm (Hoặc 25mm nếu bạn đang sử dụng tấm trên cùng)

Lưu ý: Việc này sẽ rất khít, nhưng kết quả là một bộ phận lắp ráp rất chắc chắn. nới lỏng nhẹ một số bu lông T-Nut nếu bạn cần một chút độ linh hoạt (nhưng đừng nới lỏng quá nhiều kẻo T-Nut bị rơi vào trong thanh trượt).

Đối với Tấm sau:

1. Sử dụng Máy hàn để ép 4x chèn nhiệt vào các đầu của Tấm sau (Đảm bảo không còn thiếc hàn trên đầu máy hàn)
2. Trượt Tấm sau vào vị trí giữa hai Tấm bên
3. Cố định Tấm sau vào hai Tấm bên bằng 4x Bu lông M4 10mm
