Phụ Kiện Hàng Rào Xoay Cho Máy Cưa Lọng 9 Inch
Phụ kiện hàng rào xoay (pivot fence) cho máy cưa lọng 9 inch, có thể gắn vừa nhiều loại máy có thiết kế hàng rào dọc tương tự. Dễ in ấn với ốc lục giác M3 và vít đầu chìm, có file gốc FreeCAD để tùy chỉnh.
Mô tả

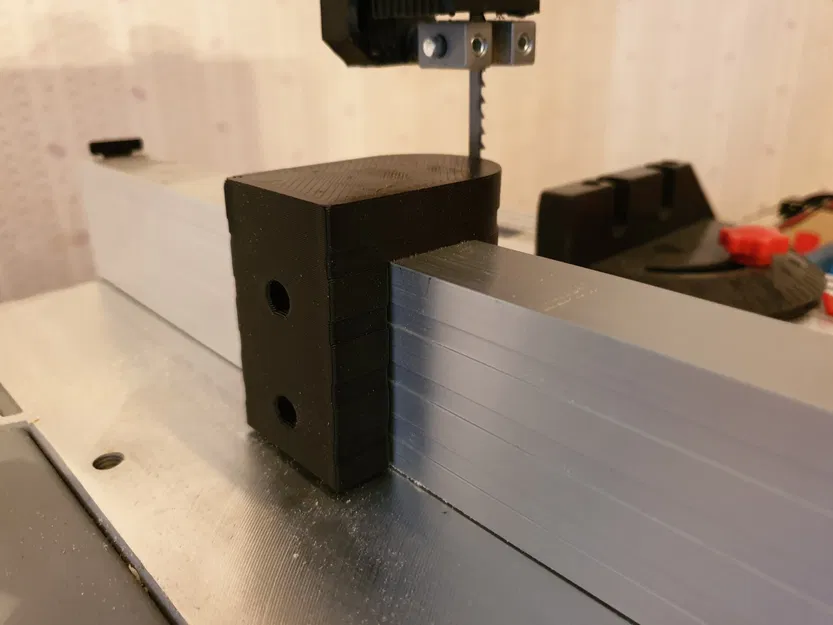

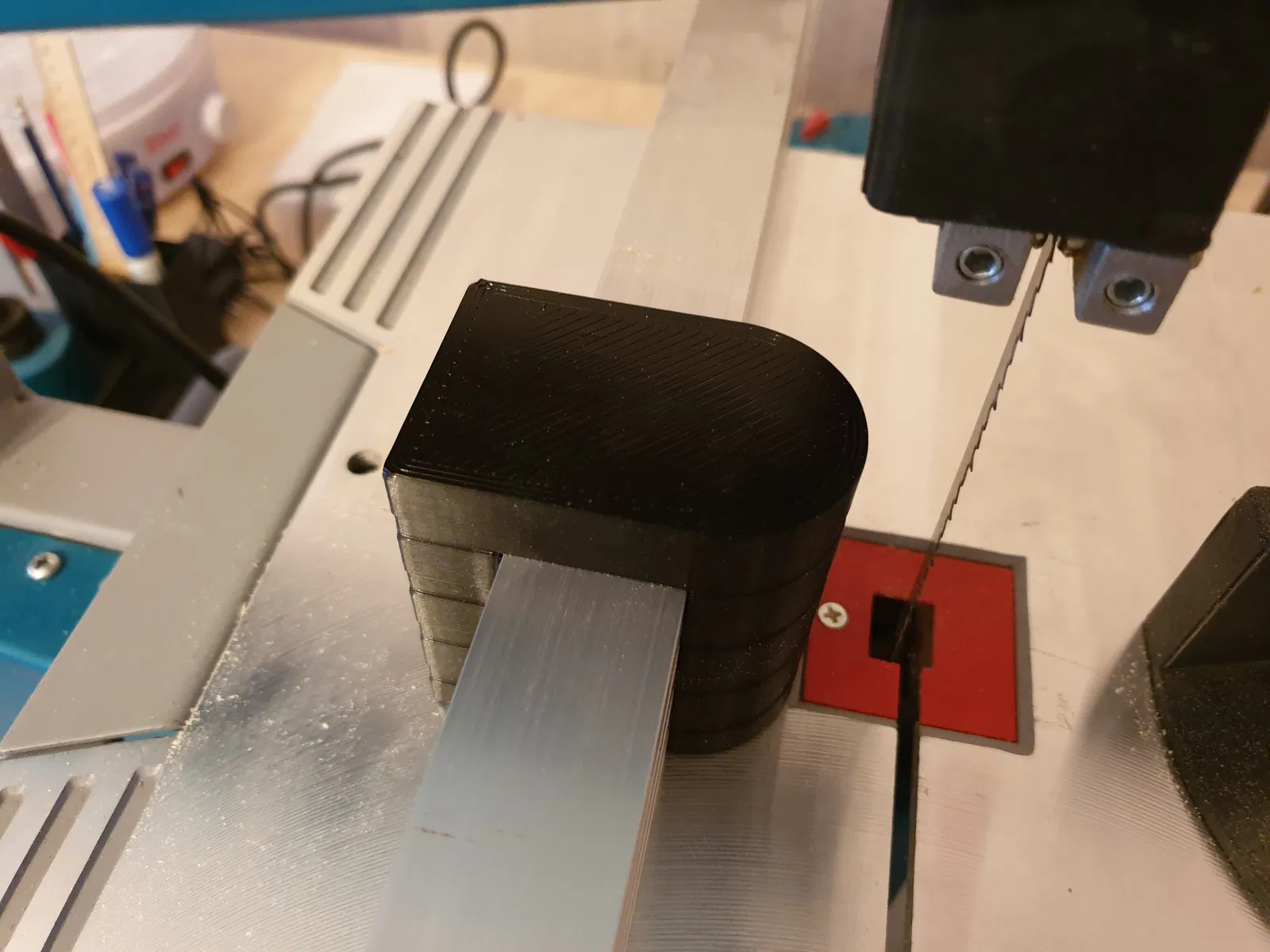

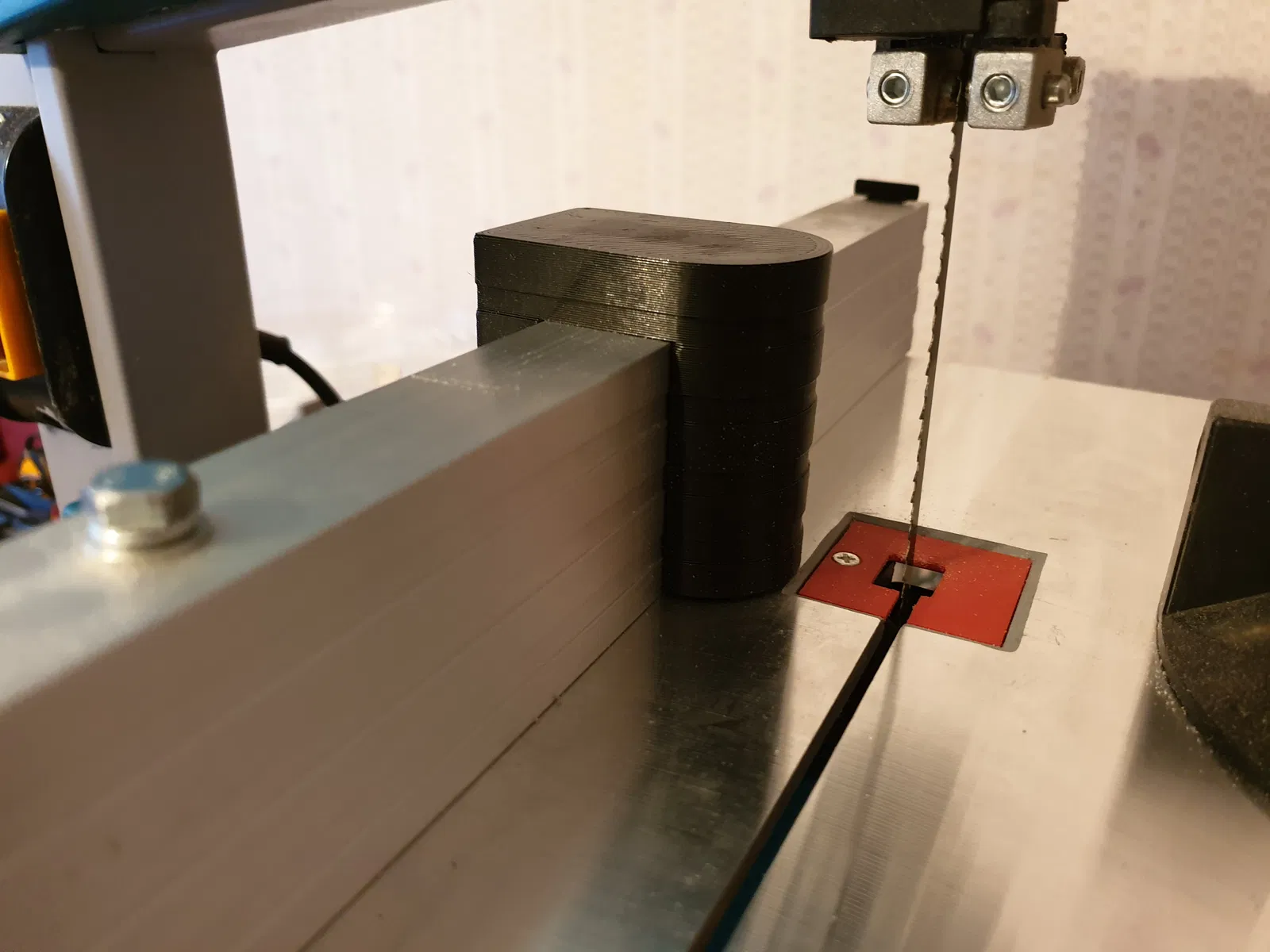

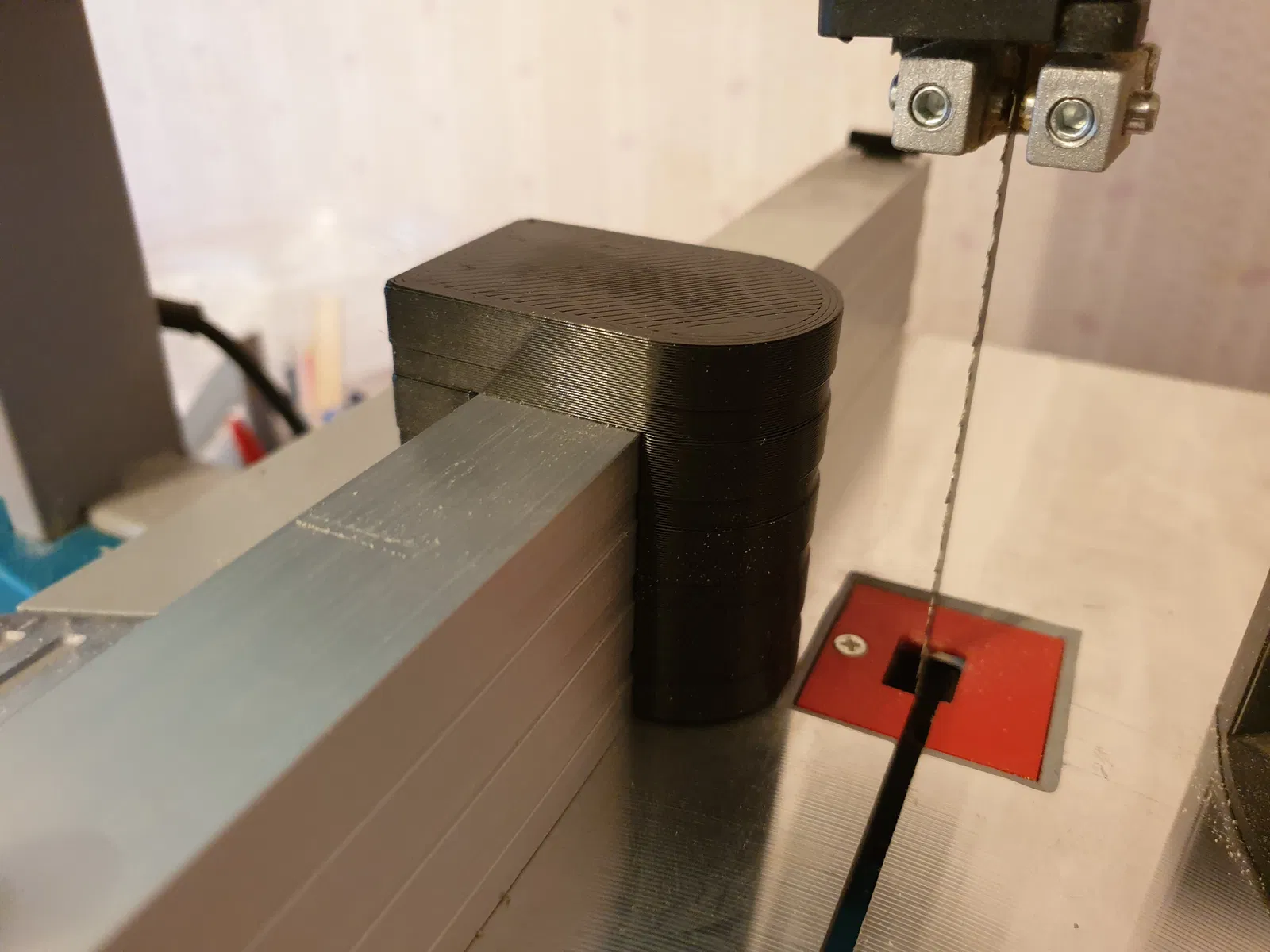

Cái này là cái hàng rào xoay (pivot fence) tui làm cho mấy cái máy cưa lọng xài lưỡi 9 inch nha. Tui xài cái này trên máy Total TS730301 của tui, mà nhìn mấy tấm hình trên mạng thì chắc là nó cũng gắn vừa mấy máy cưa khác mà có cái hàng rào dọc (rip fence) tương tự luôn đó.
Cái mẫu này xài hai con ốc lục giác M3 bản rộng 5.5mm với hai con vít M3 đầu chìm ngắn (8mm) để khóa lại, mà xài nửa bộ cũng được luôn. Thiết kế là in ngửa cái mặt có hai lỗ cho ốc định vị (set screws) lên trên để in cho đẹp hơn nha.

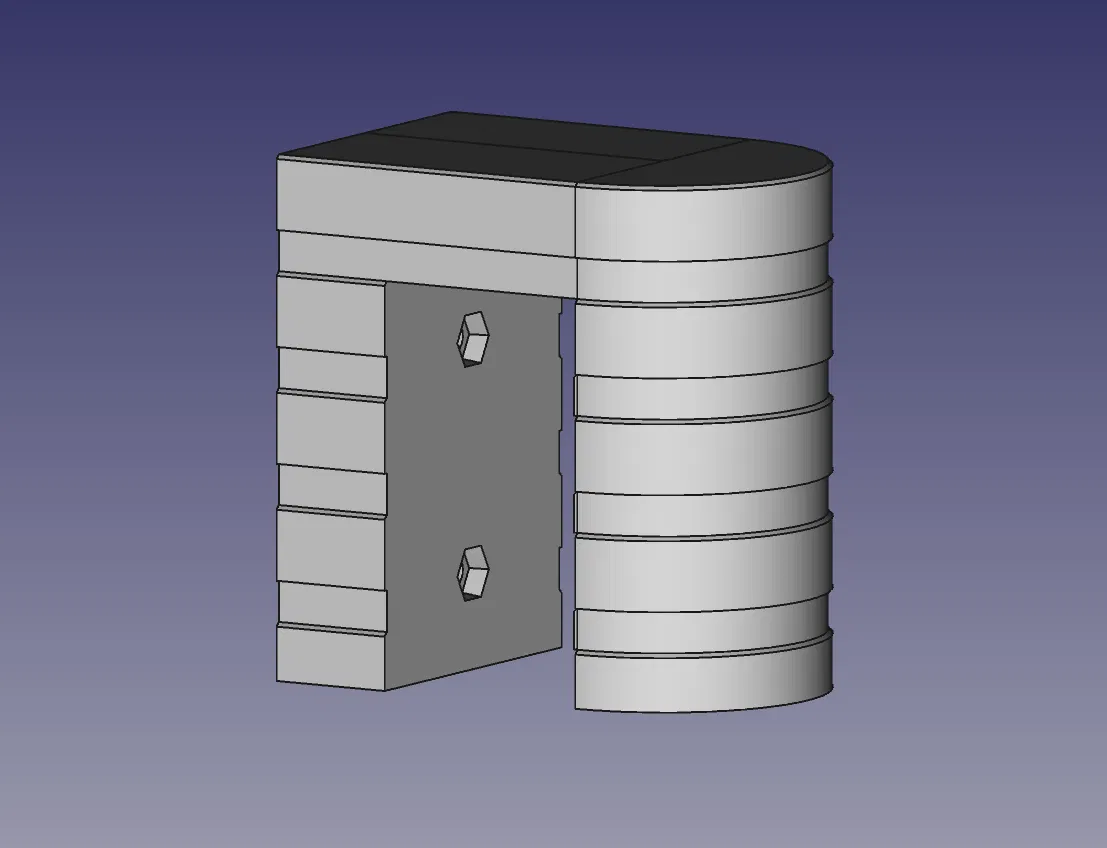

Có kèm theo file gốc FreeCAD luôn nha, nên ai muốn sửa lại cho hợp ý thì cứ tự nhiên chỉnh sửa nha.
