Giá đỡ ăng-ten DJI O3 cho khung Rotoroma Buddy - Tùy chỉnh hoàn toàn - OpenSCAD

Cái Giá đỡ ăng-ten O3 Rotoroma nguyên bản thì ổn rồi, nhưng tui muốn tự thiết kế cái riêng cho nó vừa vặn hoàn hảo.

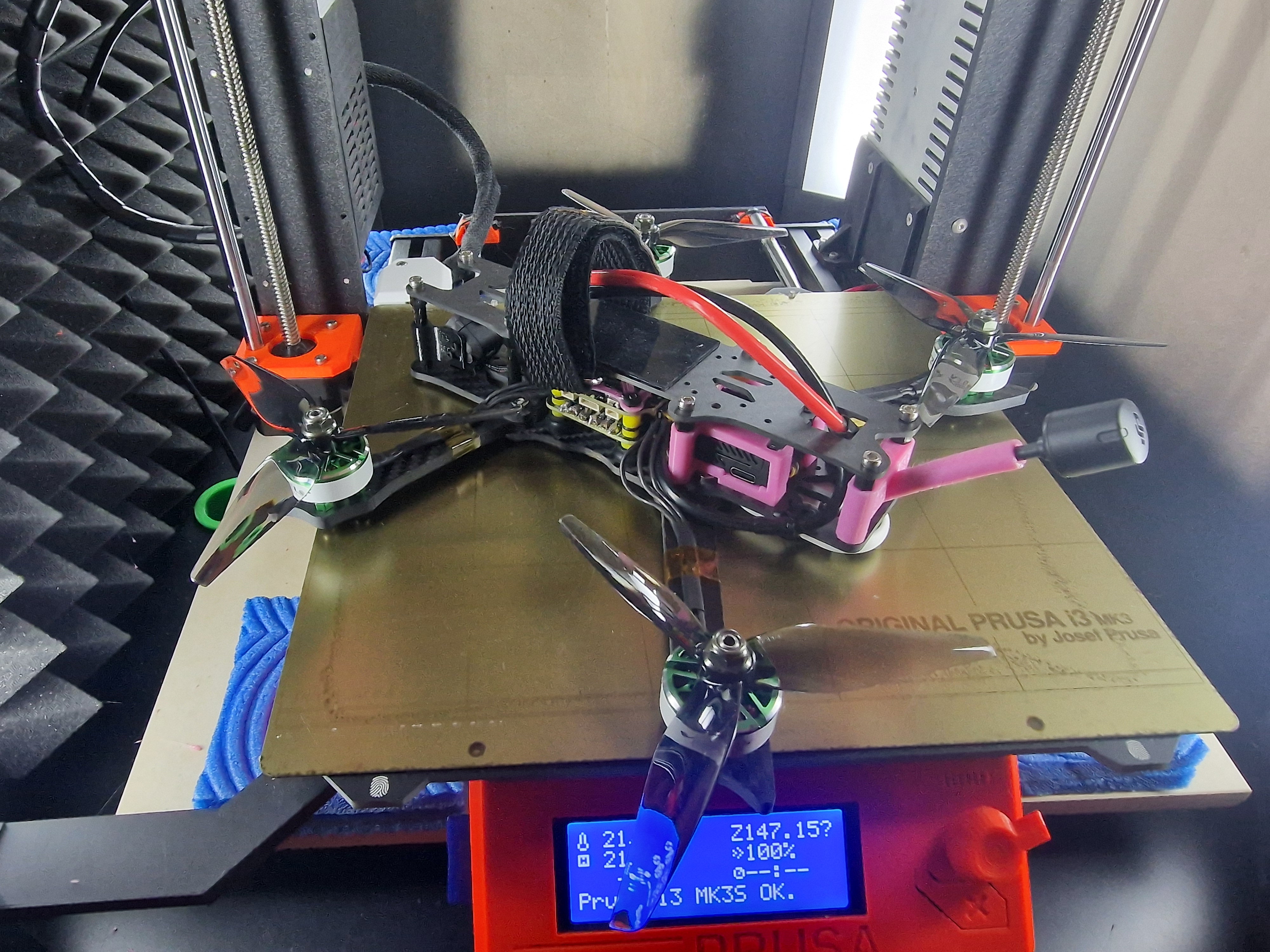

Tui đang bay với Rotoroma Buddy 5" Deadcat, mà mẫu của tui thì xài được cho mọi khung của Rotoroma Buddy. Nếu chỉnh sửa tí mấy cái biến số, mẫu của tui cũng dễ dàng tùy biến cho các khung khác luôn.

Tùy chỉnh

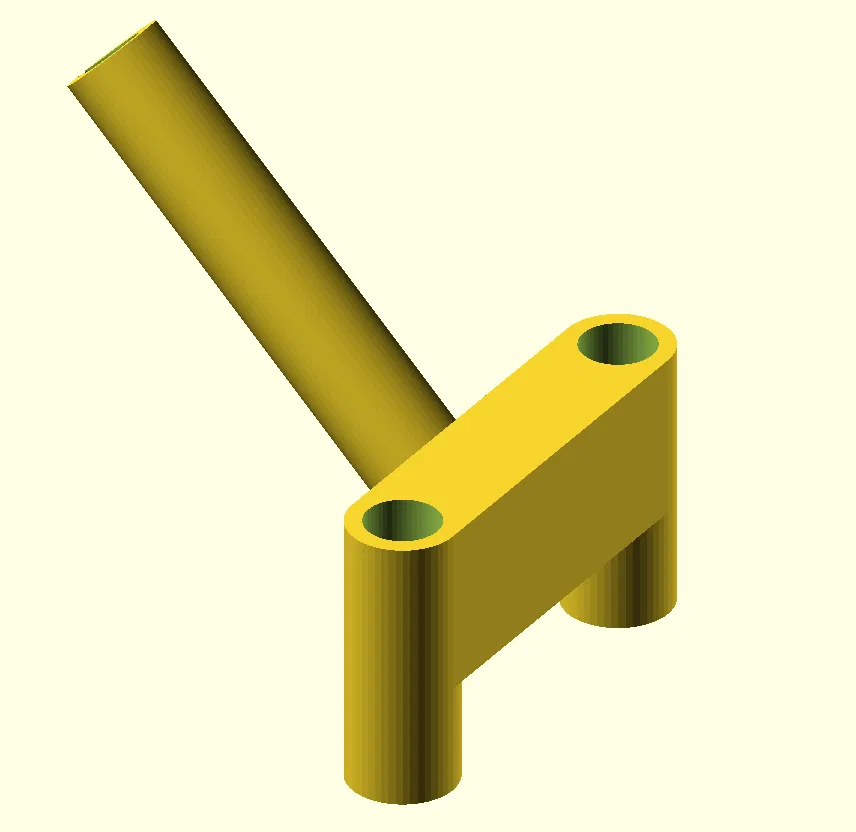

Mẫu này được thiết kế bằng OpenSCAD, chú trọng việc dễ bảo trì và tùy chỉnh. Mỗi bộ phận là một module riêng biệt và có biến số cho mọi kích thước. Nếu cần trợ giúp sửa đổi mẫu của tui, cứ nhắn tin hoặc để lại bình luận nha.

Tuỳ theo cấu hình cụ thể của bạn, bạn có thể muốn chỉnh sửa tí mấy cái biến số sau:

standoff_height: Nếu bạn muốn gắn thêm đồ ở mấy cái ốc đệm phía sau, bạn có thể muốn giảm chiều cao ốc đệm ở đây.

antenna_length: Nếu bộ O3 Air Unit của bạn gắn quá xa về phía trước hoặc phía sau, bạn có thể muốn sửa chiều dài ăng-ten. Tuy nhiên, giá trị mặc định thì đa số trường hợp đều ổn rồi.

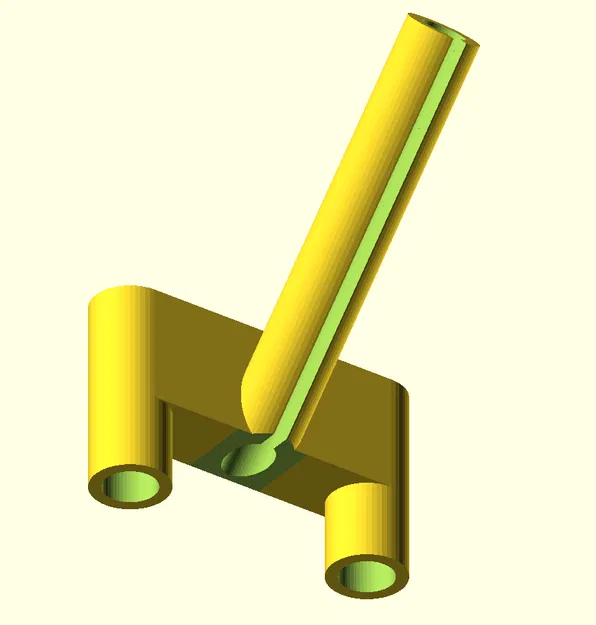

antenna_slot_width: Nếu bạn không in bằng TPU mà gặp khó khăn khi gắn ăng-ten vào giá đỡ, bạn có thể muốn tăng độ rộng khe.

antenna_angle: Chỉnh theo ý thích của bạn nha.

antenna_z_offset: Cái này di chuyển thanh ăng-ten trên trục z.

In ấn

Tui gợi ý là in cái giá đỡ này nằm nghiêng, với thanh ăng-ten hướng lên trên. Như vậy thì không cần dùng support đâu.
