DJI O3 AirUnit Mount cho Khung Rotoroma Buddy - Bảo trì không cần dụng cụ - Tùy chỉnh hoàn toàn - OpenSCAD

Trong cấu hình của mình, các lỗ gắn cho DJI O3 AirUnit ở phía sau khung Rotoroma Buddy hơi lùi về sau quá, khiến dây cáp camera của mình không đủ dài.

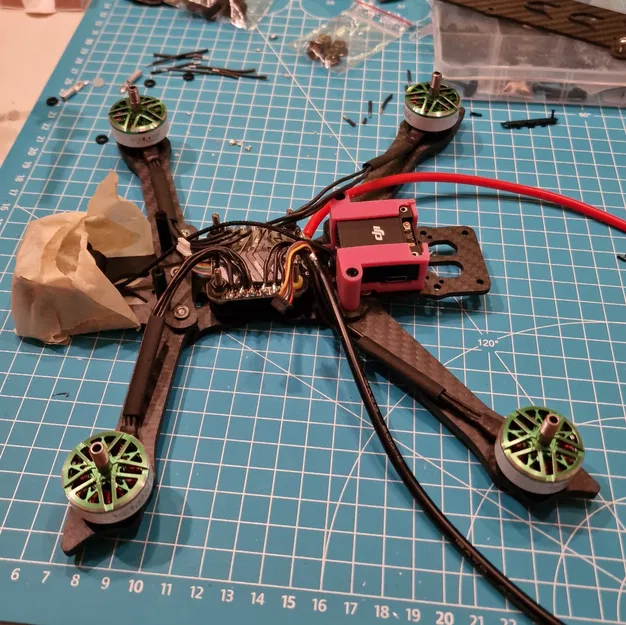

Mình đang bay chiếc Rotoroma Buddy 5" Deadcat, nhưng mẫu của mình sẽ hoạt động với bất kỳ khung Rotoroma Buddy nào. Với một vài chỉnh sửa nhỏ ở các biến, mẫu của mình sẽ dễ dàng thích ứng với các khung khác.

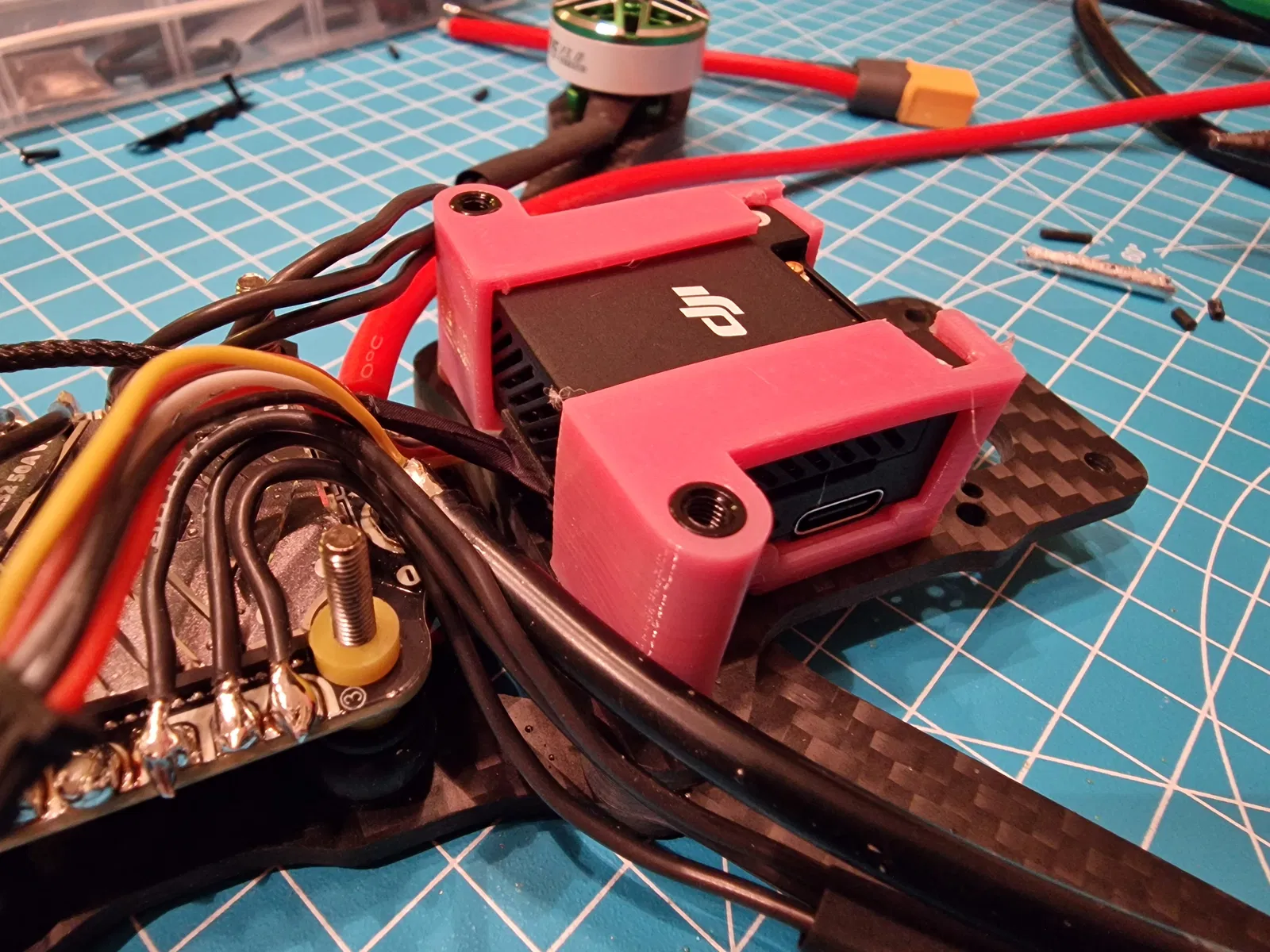

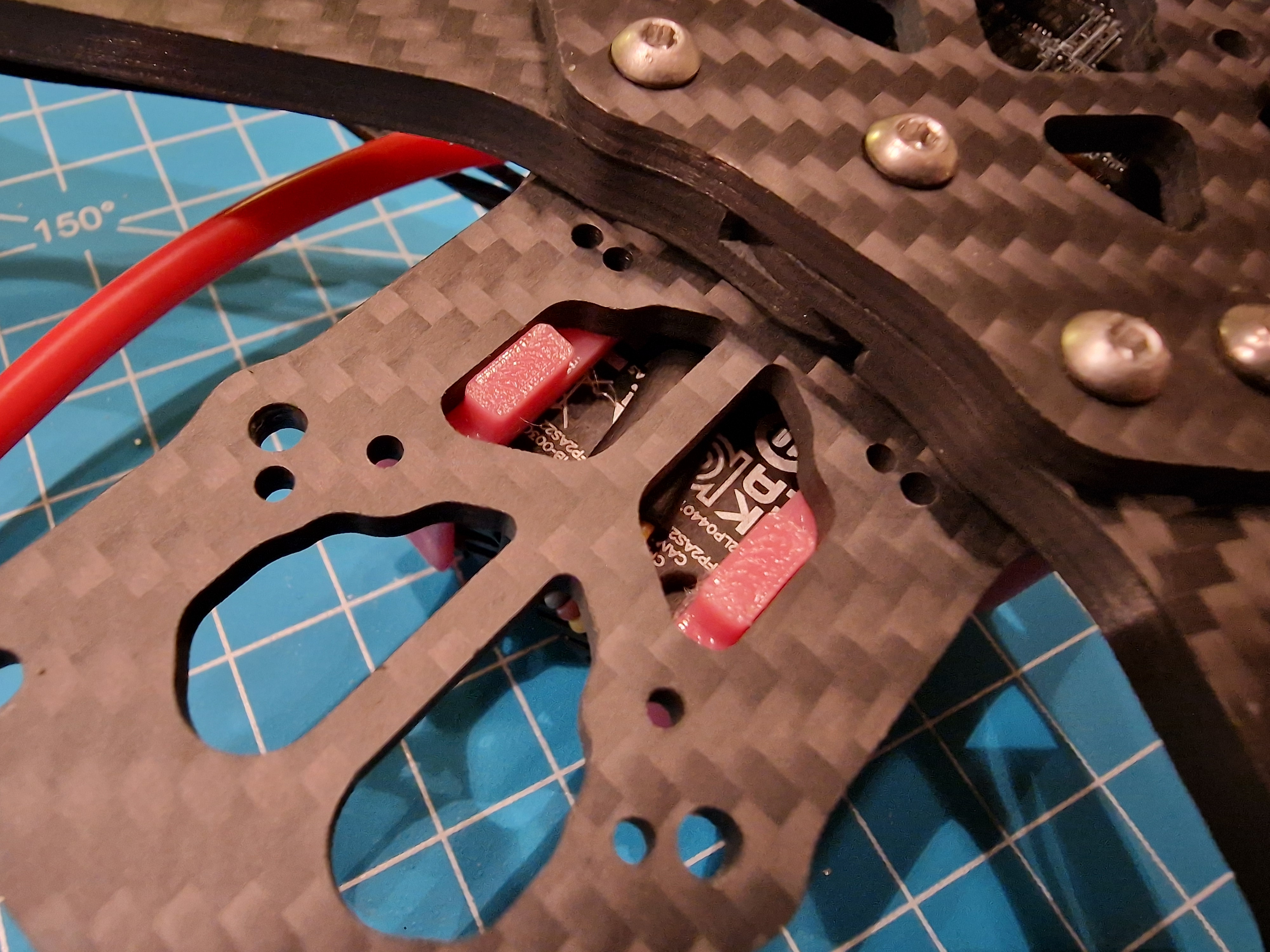

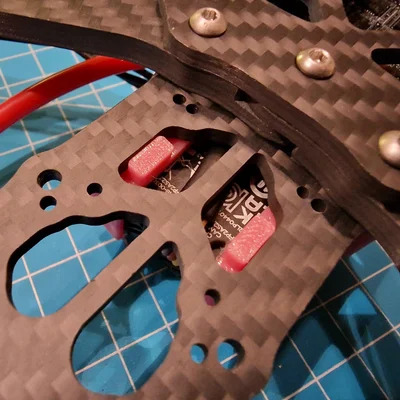

Mount gồm hai phần xoay quanh các ốc đệm và bao quanh AirUnit. Bằng cách này, bạn có thể dễ dàng tháo AirUnit mà không cần tháo ốc. Để đảm bảo các bộ phận không bị bung ra giữa chừng khi bay, có các chốt khóa ở phía dưới đi qua các lỗ ở đáy khung.

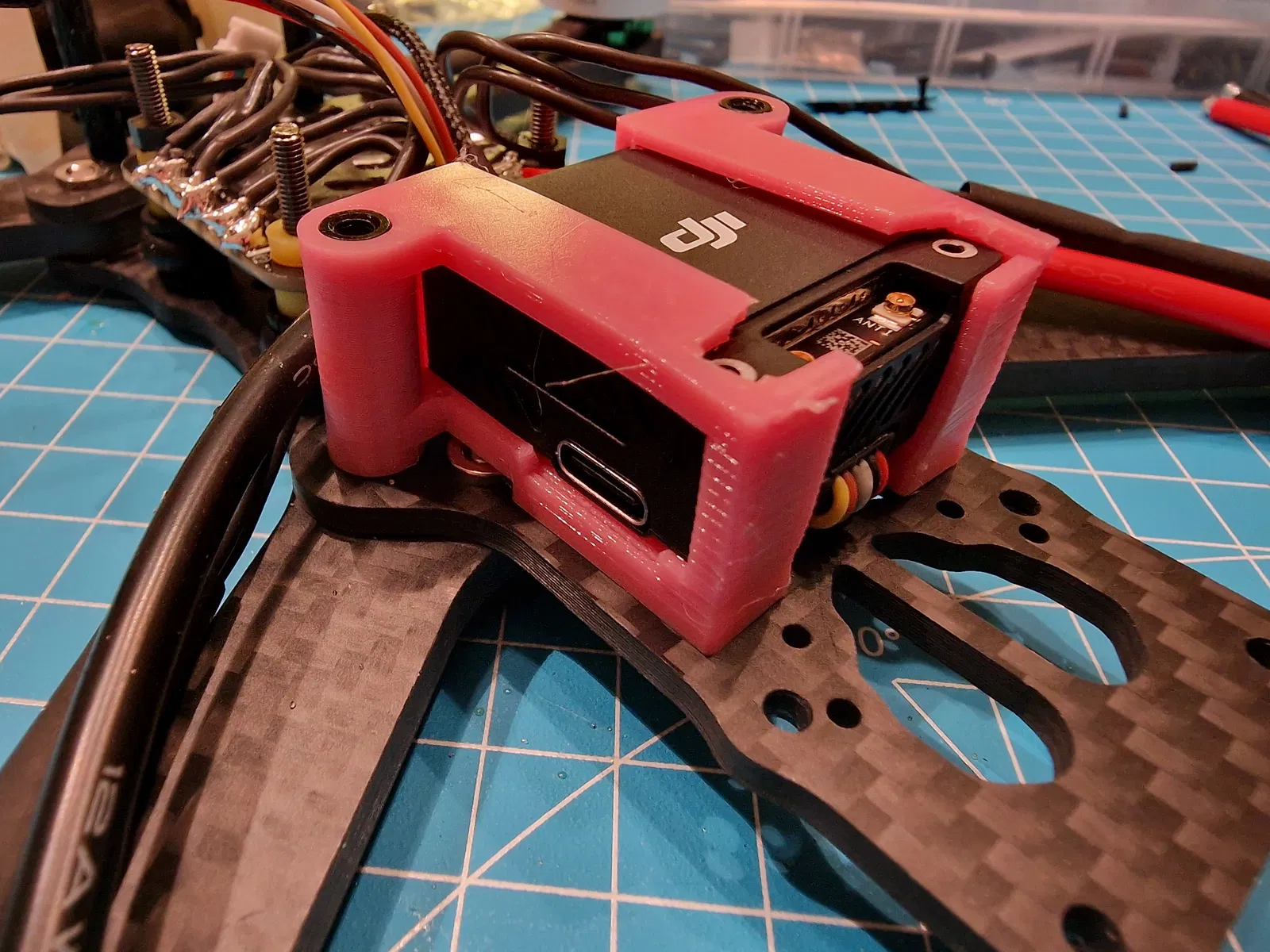

Mount có các khe cắt cho mặt nối ăng-ten. Bạn có thể dễ dàng tháo các đầu nối ăng-ten mà không cần tháo AirUnit ra khỏi mount.

Tùy chỉnh

Mẫu được thiết kế bằng OpenSCAD với sự chú trọng đến khả năng bảo trì và tùy chỉnh. Mỗi bộ phận là một module riêng biệt và có một biến cho mọi kích thước. Nếu bạn cần trợ giúp sửa đổi mẫu của mình, hãy gửi tin nhắn hoặc bình luận cho mình nhé.

Tùy thuộc vào cấu hình cụ thể của bạn, bạn có thể muốn chỉnh sửa nhẹ các biến này:

air_unit_length, air_unit_width, air_unit_height: Nếu bạn gặp khó khăn về khoảng trống hoặc độ vừa vặn của AirUnit bên trong mount, bạn có thể muốn giảm/tăng các giá trị này.

lock_y_offset: Bạn phải (hơi) ấn hai bộ phận vào nhau để có thể khóa các chốt vào vị trí. Nếu độ vừa quá chật đối với bạn, bạn có thể muốn tăng nhẹ giá trị này.

In ấn

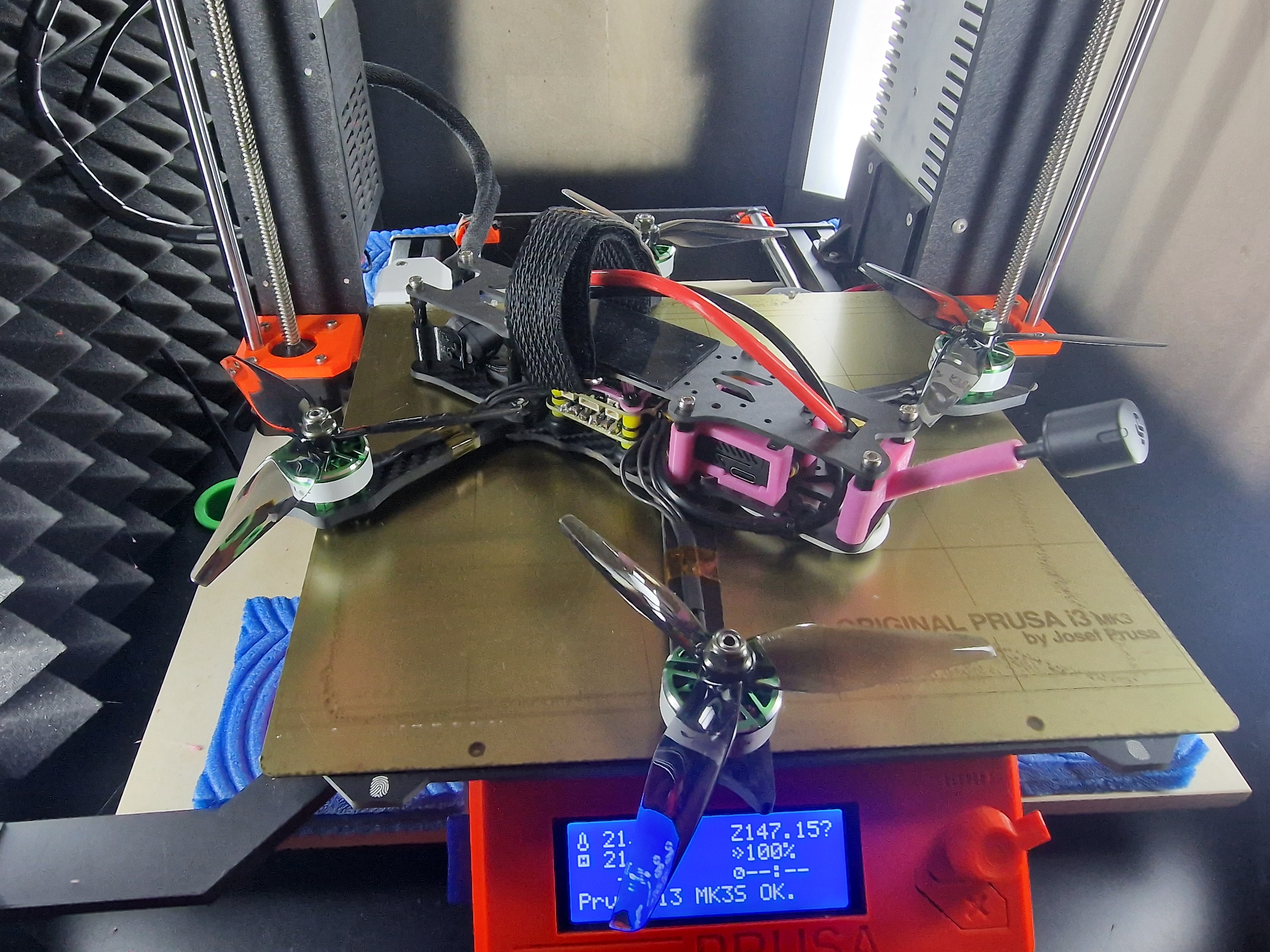

Mình đề nghị in mount ngược xuống bằng TPU hoặc bất kỳ vật liệu nào hơi co giãn. Bạn có thể sẽ cần một ít hỗ trợ.
