T-Nut M3 In Được Cho Thanh Nhôm 3030 (Prusa XL)
Bộ sưu tập T-Nut M3 cho thanh nhôm 3030 hoặc Prusa XL, có nhiều tùy chọn như dùng ốc lục giác hoặc ốc heat-set. Giúp bạn gắn mọi thứ mình thích lên máy in 3D dễ dàng. Có cả bản CAD để tự chỉnh sửa.
Mô tả

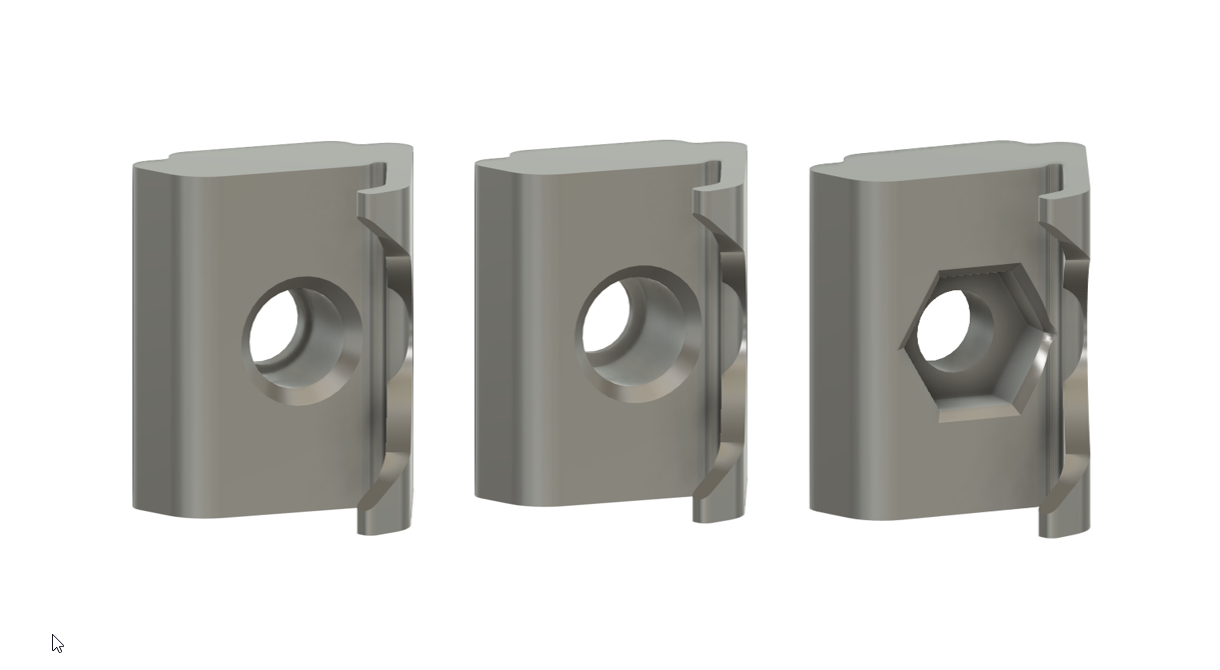

Có 3 phiên bản T-Nut đây nè:
"M3_heat-set_insert_T-Nut3030(4mm_hole)" là cho M3 Brass Heatset Inserts - loại ngắn (ruthex hoặc cnckitchen)
“M3_heat-set_insert_T-Nut3030(4.6mm_hole)” là cho M3 Brass Heatset Inserts - loại ngắn M3x5x4 (chuẩn Voron)
“M3_hex_nut_T-Nut_3030” là cho đai ốc lục giác M3 tiêu chuẩn với độ rộng ngàm 5.5mm

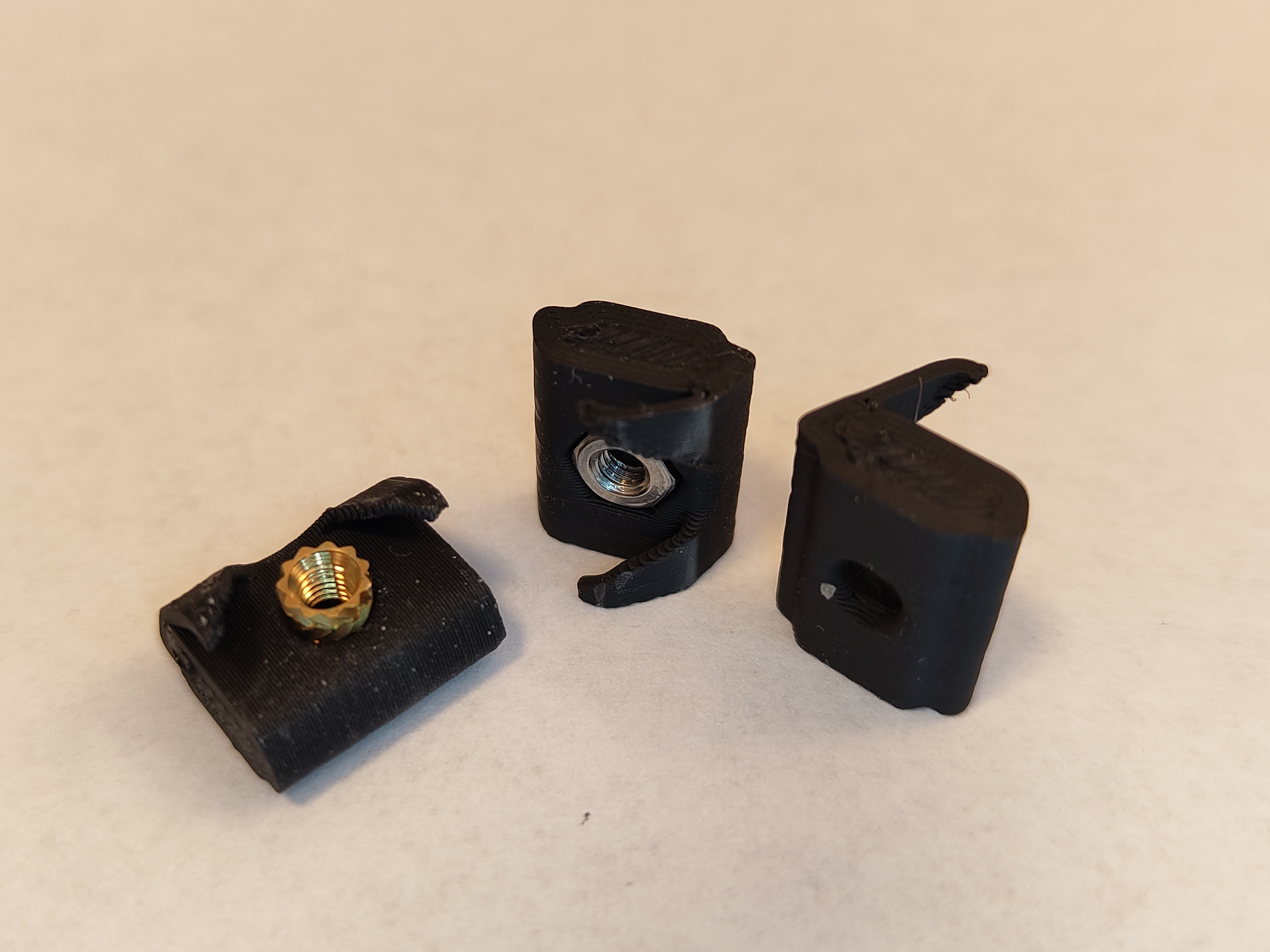

Phần giữ đai ốc phải được bẻ cong trước (xem video bên dưới). Điều này sẽ tạo ra một vài vết hằn do ứng suất. Những vết hằn này không có gì đáng lo ngại.
Cách lắp phiên bản in vào rãnh của thanh nhôm:
Khuyến nghị in:
Chất liệu: ABS (các loại khác có thể dùng được nhưng mình chỉ thử nghiệm với ABS) Perimeters: ~1.6mm (4 lớp @ đầu phun .4mm; 3 lớp @ đầu phun .6mm) Top/Bottom: ~1mm Infill: 30-40% Độ rộng đùn: Lớp ngoài cùng: .5mm
Có những phàn nàn về việc lắp lỏng với PETG. Hãy scale nhỏ xuống theo trục Z khoảng 97% để có độ khít hoặc thêm chút keo nha. ;)
Cứ tự nhiên chỉnh sửa nha. File CAD đã được đính kèm.
