Kẹp quạt tùy chỉnh Angled E3D Revo

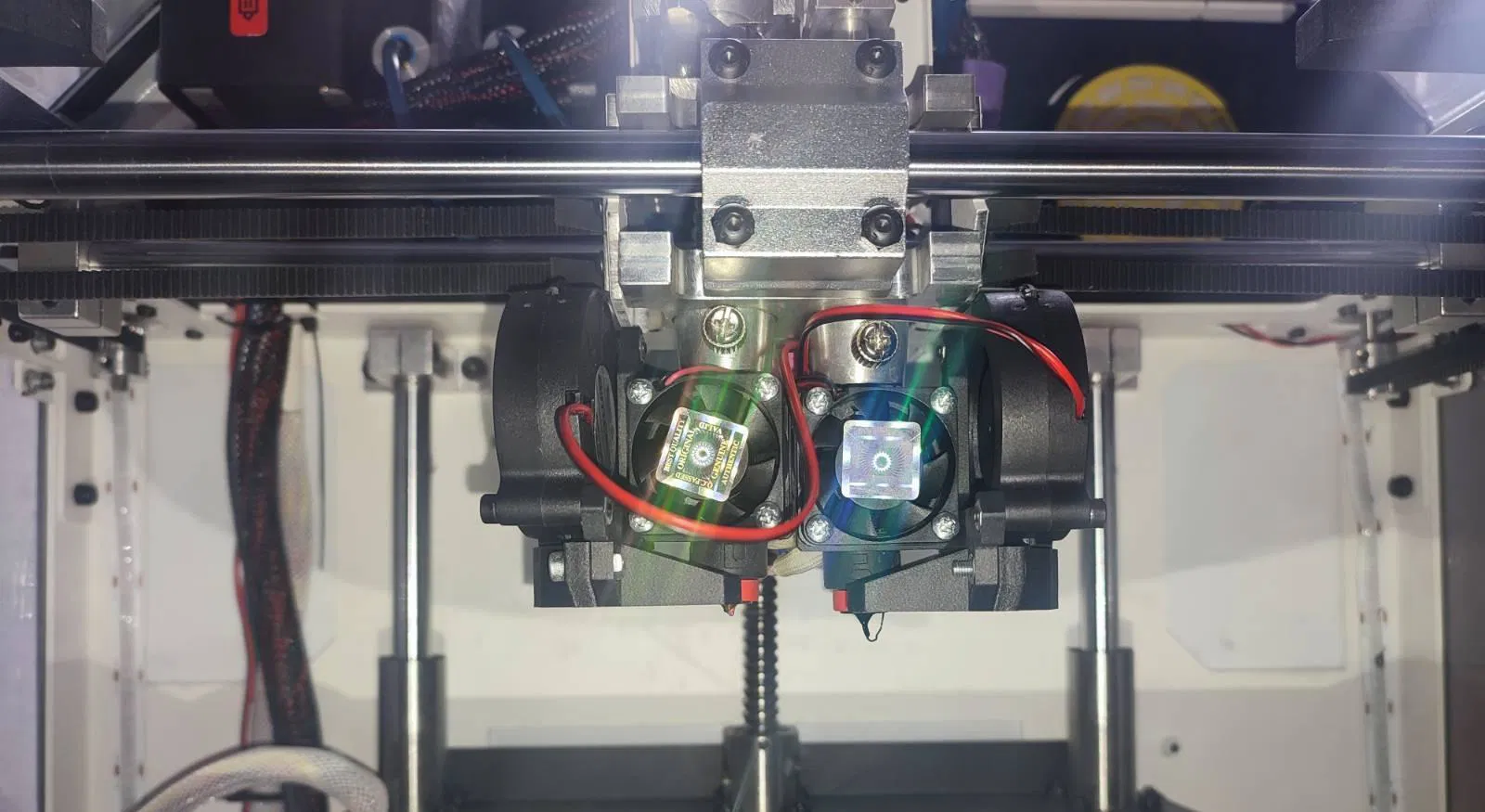

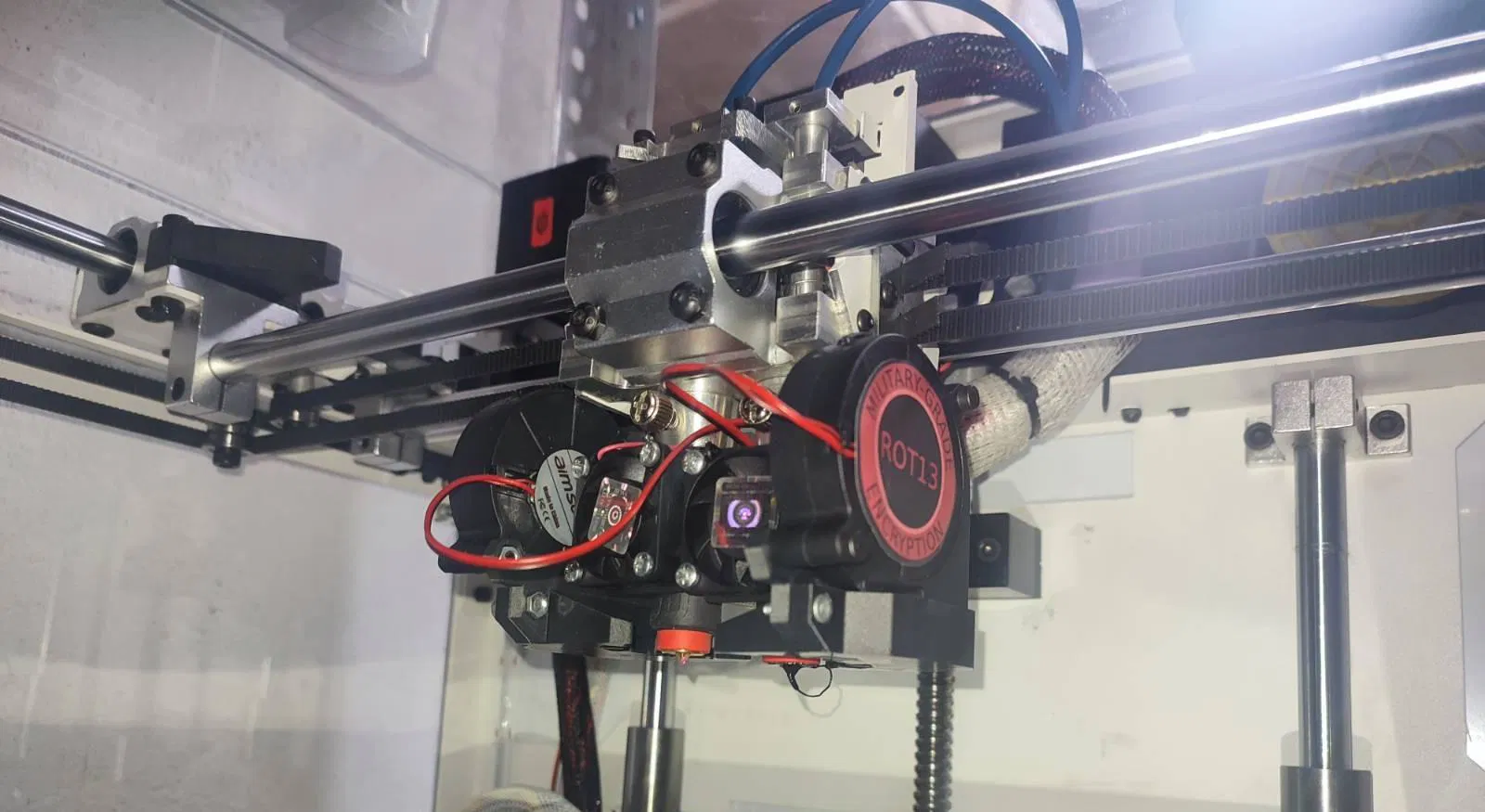

Trong quá trình tùy biến máy in Kodak Portrait, tôi đã làm cho đầu in nhẹ hơn khoảng 400g, nhưng - do đó - cần phải lắp giải pháp làm mát đầu phun và quạt làm mát mới.

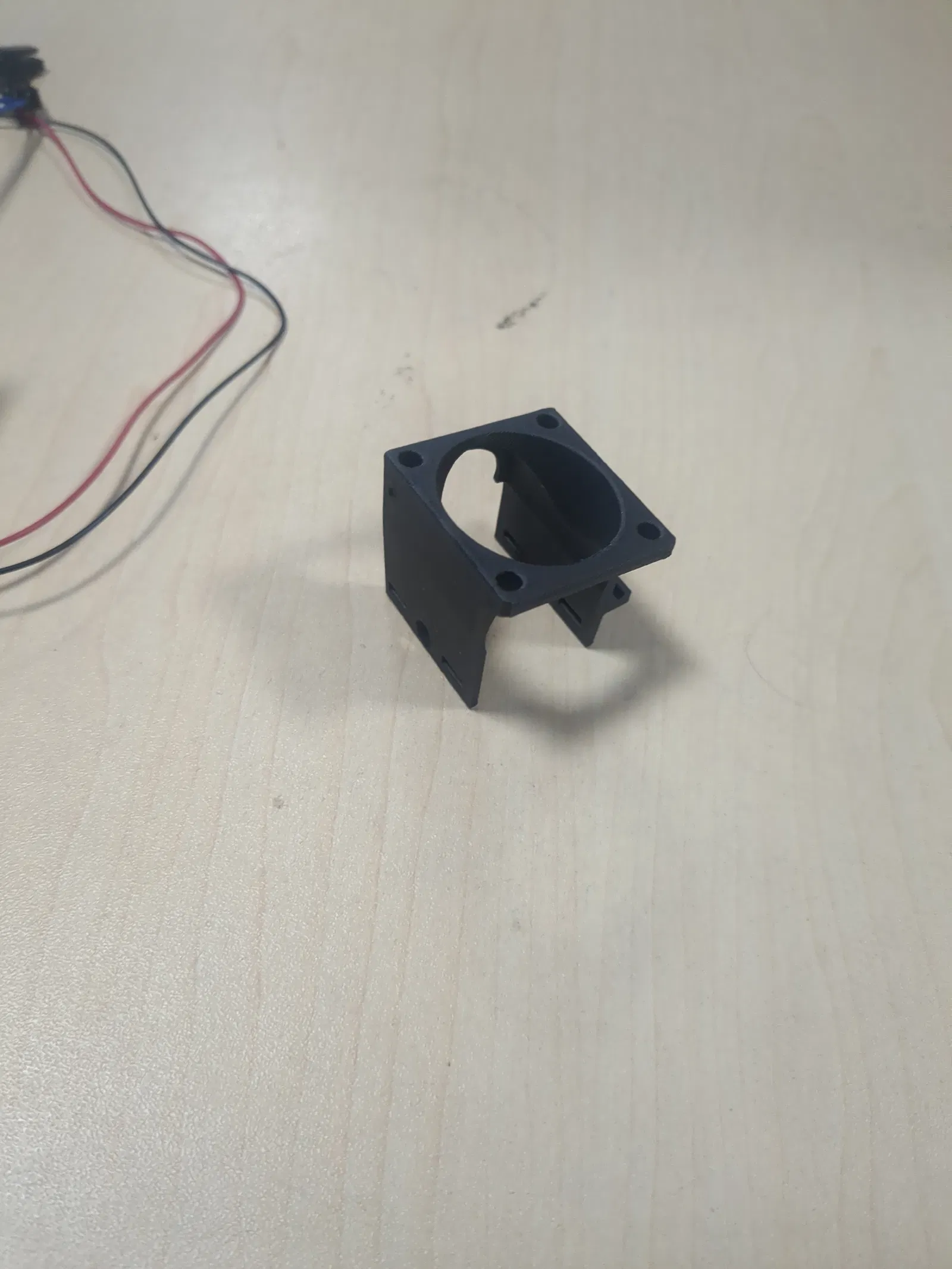

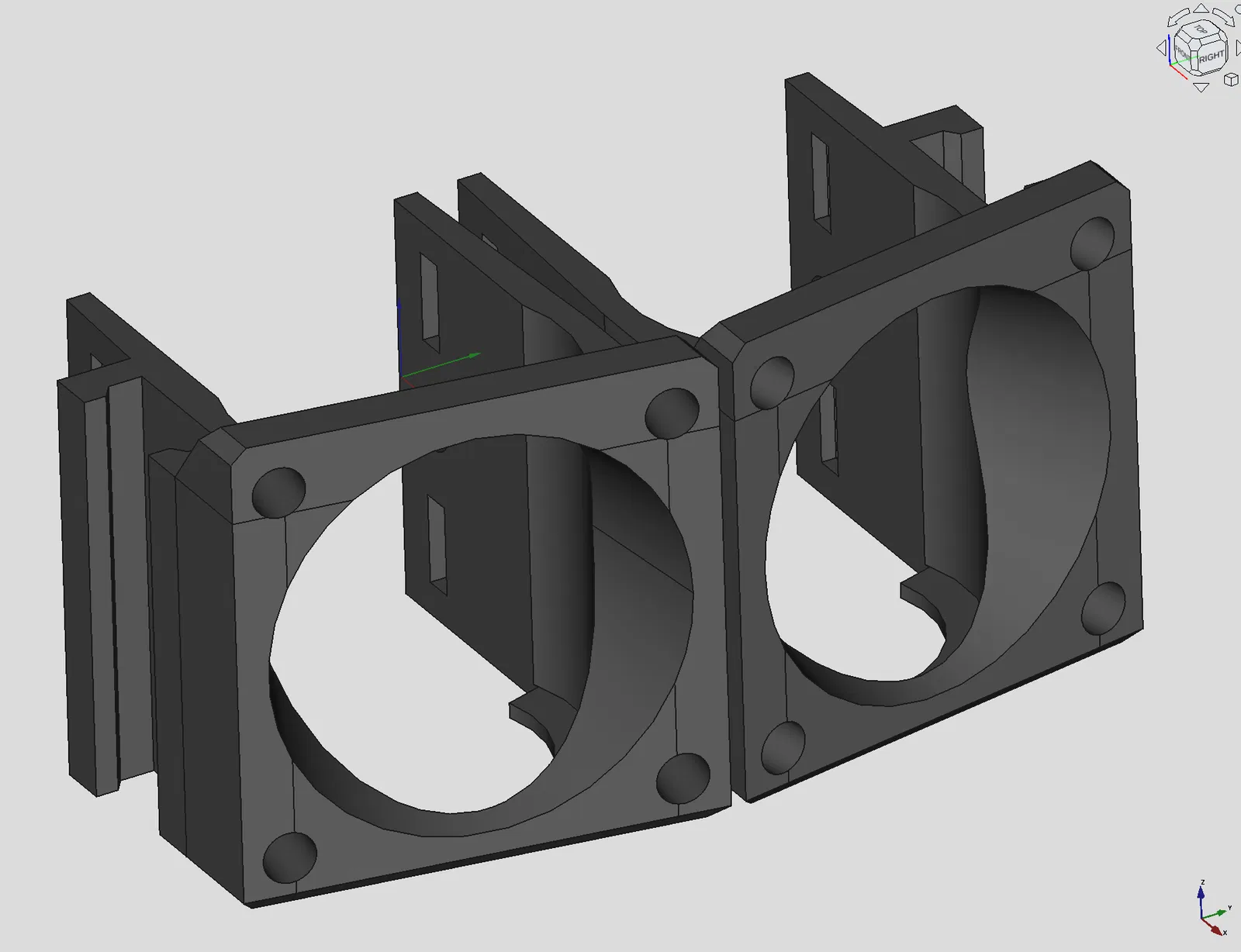

Model ban đầu gần như vừa vặn hoàn hảo, ngoại trừ việc không đủ không gian để đặt hai clip ban đầu cạnh nhau trong không gian có sẵn (27mm theo chiều ngang giữa các đầu phun).

Nếu bạn có ý định sử dụng những clip này, bạn có thể sẽ muốn in cả phiên bản gốc và phiên bản được lật (mirrored) của các bộ phận quạt làm mát vòi phun và quạt của model gốc (bạn có thể lật chúng trong phần mềm slicer).

Mình đã in bằng Prusament PC-CF với độ cao lớp 0.2mm, không cần support, chạy ngon lành.

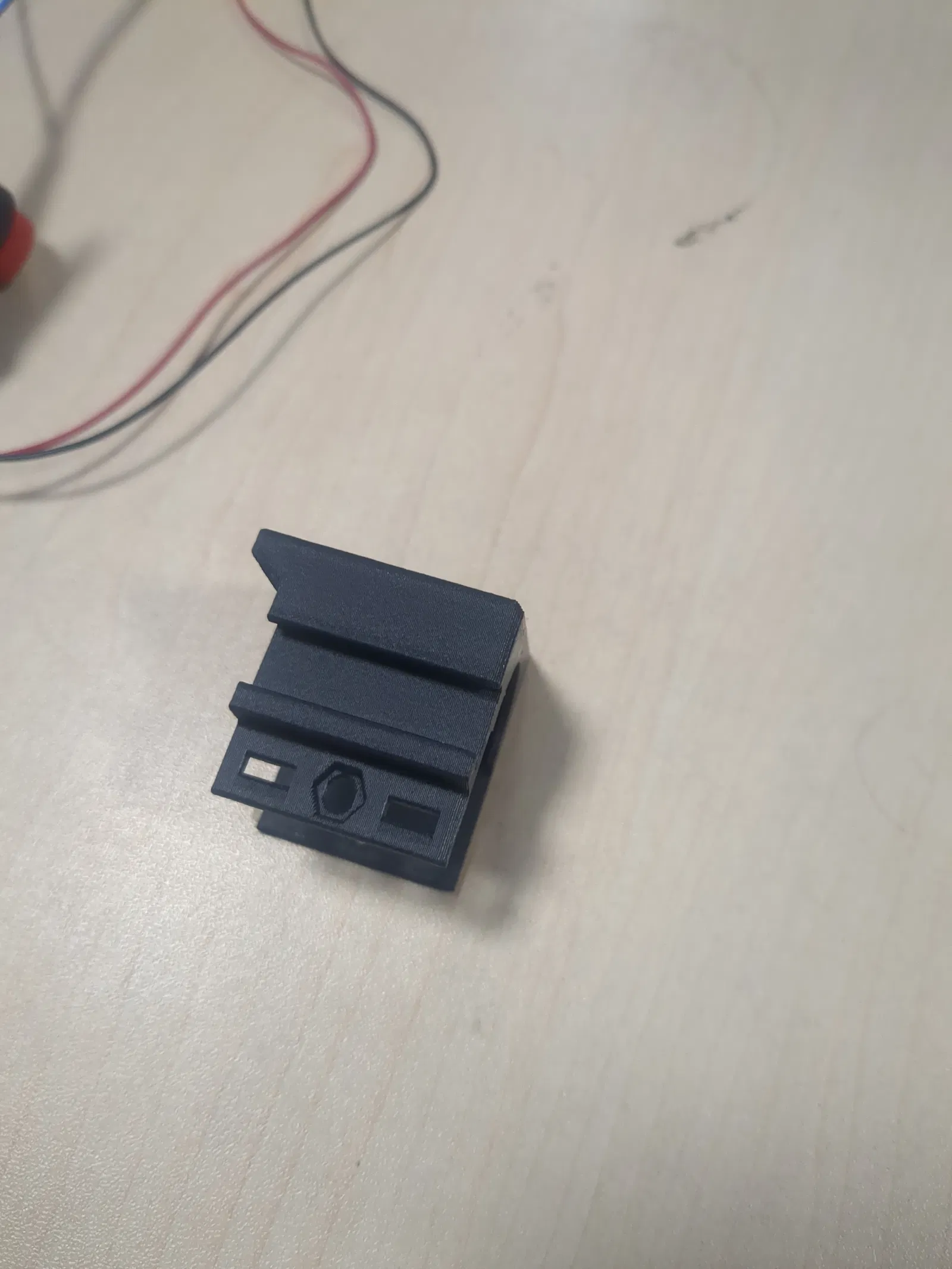

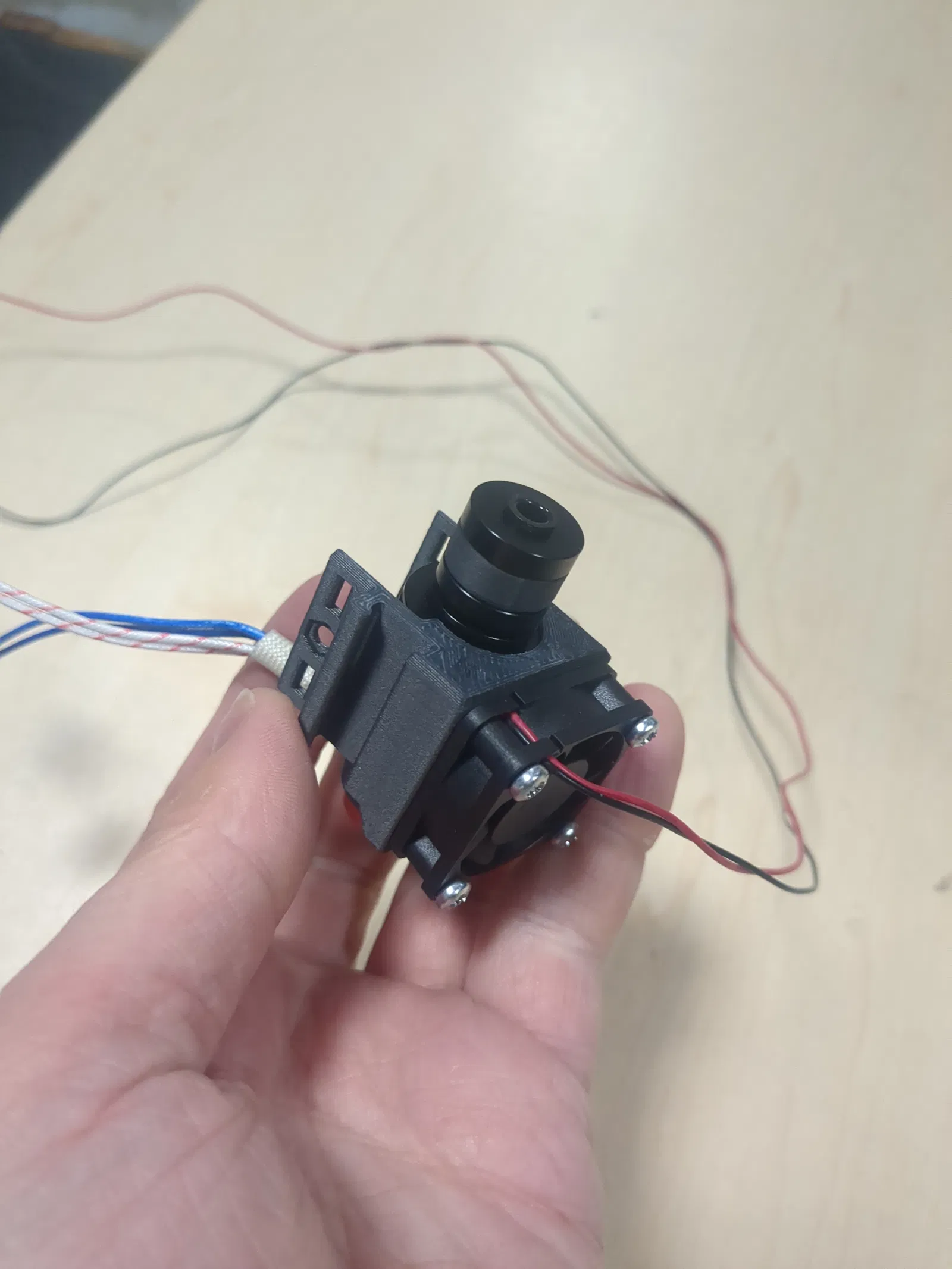

Các model được xuất ra đã được định hướng sẵn để in; hãy gắn chúng với phần mép giữ ở phía trên tản nhiệt.

Mình chưa thực hiện bất kỳ phân tích CFD nào.

Nếu bạn quyết định sử dụng e3d v6 thay vì revo, việc lắp đặt chúng vẫn có thể gặp khó khăn - đây không phải là vấn đề của mình, vì mình đã thay thế v6 bằng revo trên máy in này khi chuyển từ 12V sang 24V, nhưng khi di chuyển các bộ phận trong CAD, mình không thể tìm được góc cho khối làm nóng nào hoạt động được.
