Vỏ cho bộ điều khiển quạt DC 6 kênh 12V

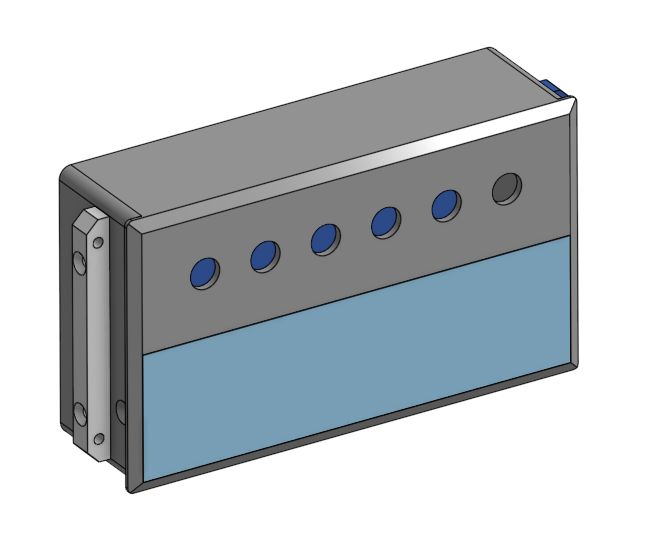

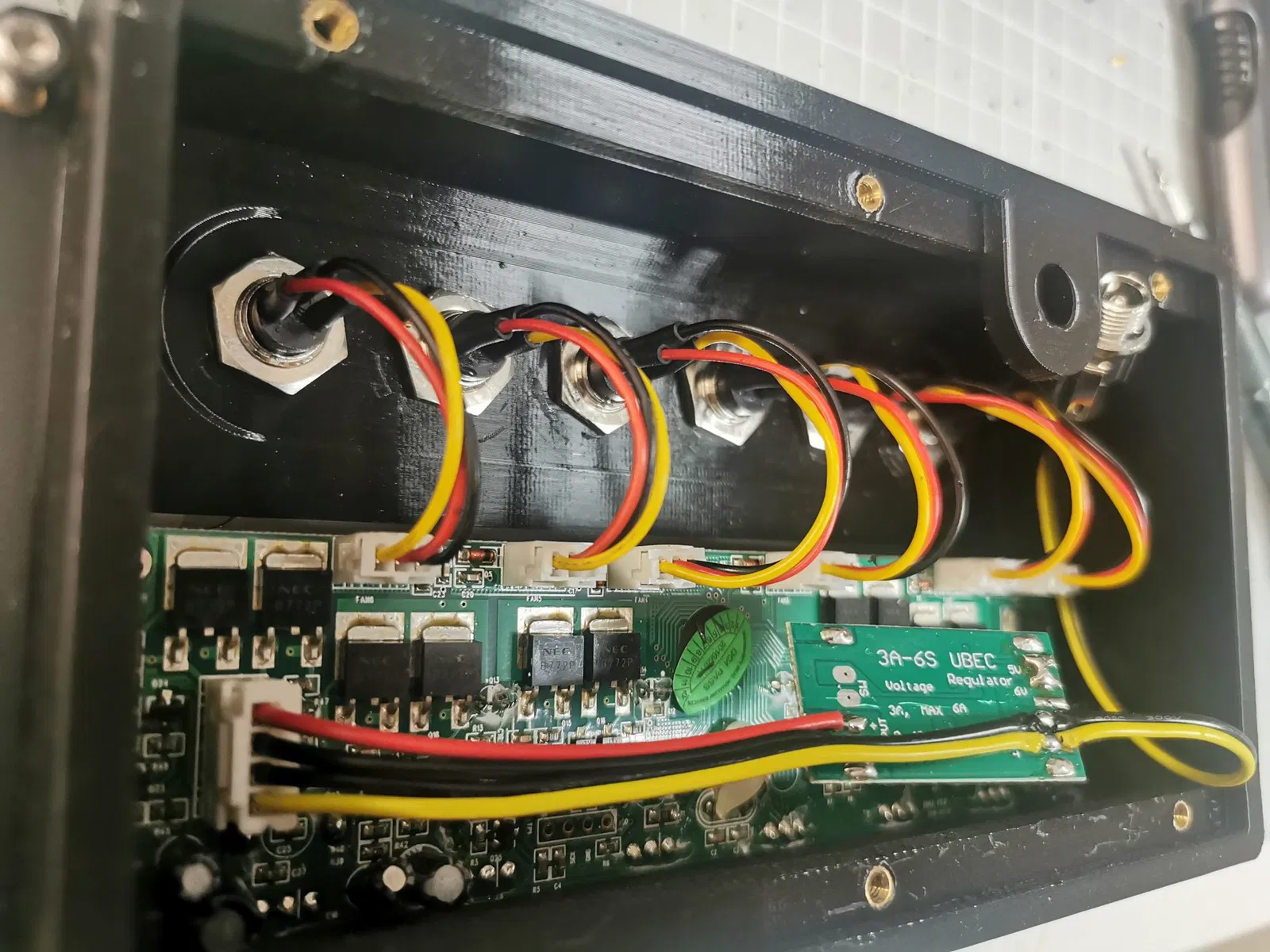

Bộ vỏ này được thiết kế để chứa bộ điều khiển quạt DC Akasa 6 kênh 12V, cùng với các jack cắm 3.5mm, bộ chuyển đổi UBEC và jack nguồn DC. Đây là giải pháp hoàn hảo để quản lý quạt và cáp gọn gàng, dễ dàng lắp đặt trên panel. Mô hình STL đã sẵn sàng để in.
76
Lượt Xem
2
Lượt Thích
11
Lượt Tải
Cập Nhật Dec 09, 2025
Mô tả
Nội dung được dịch bằng AI
Vật liệu

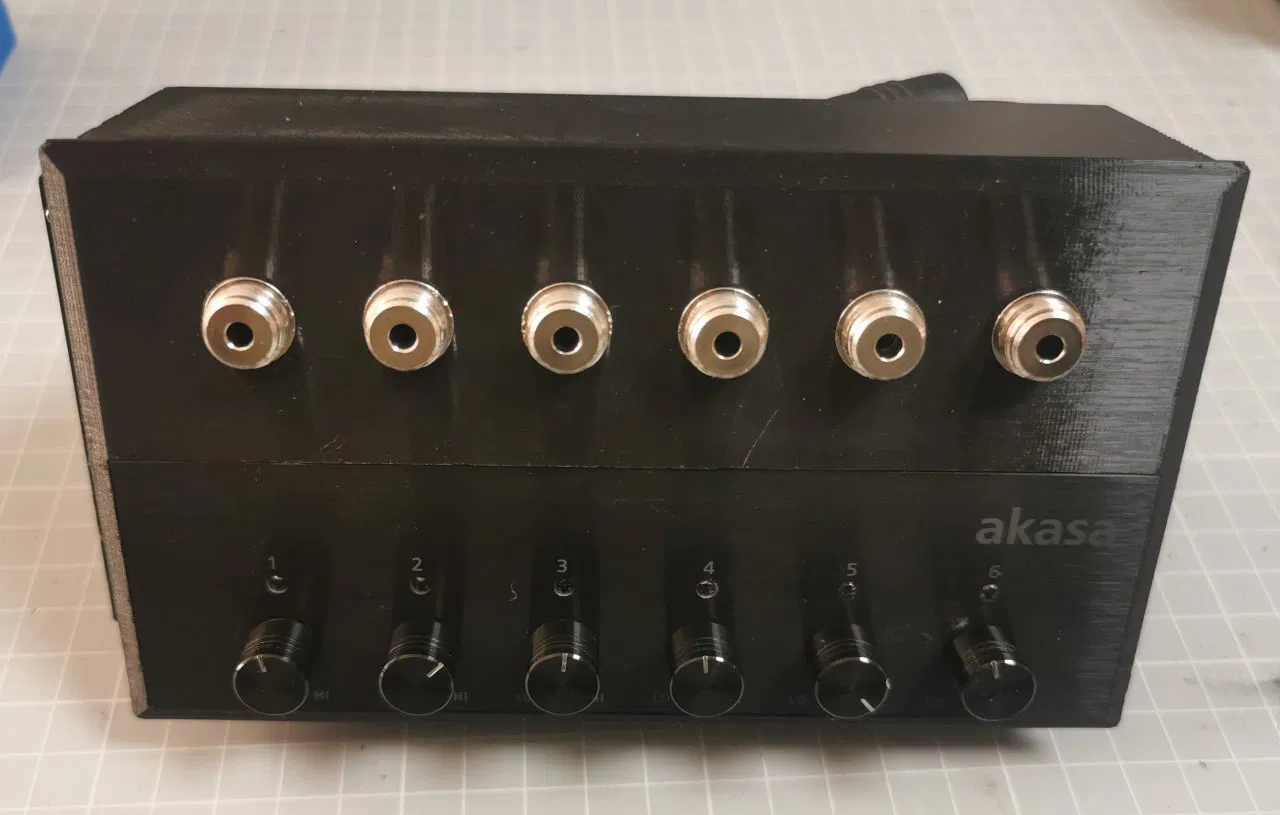

- 1 cái Bộ điều khiển quạt 6 kênh Akasa AK-FC-08BKV2 https://www.conrad.ch/de/p/akasa-ak-fc-08bkv2-pc-lueftersteuerung-13-32-cm-5-25-zoll-anzahl-kanaele-6-inkl-led-beleuchtung-791451.html
- 6 cái Jack cắm âm thanh nổi 3.5mm loại panel TRU COMPONENTS 718951 https://www.conrad.ch/de/p/tru-components-718951-klinken-steckverbinder-3-5-mm-buchse-einbau-vertikal-polzahl-num-3-stereo-silber-1-st-1567111.html
- 1 cái Hobbywing 3A UBEC (để tạo nguồn 5V từ bộ nguồn 12V) https://de.aliexpress.com/item/1005005688929299.html
- 1 cái Jack cắm DC 5,5x2,1mm loại panel mount male https://de.aliexpress.com/item/1005005024656537.html

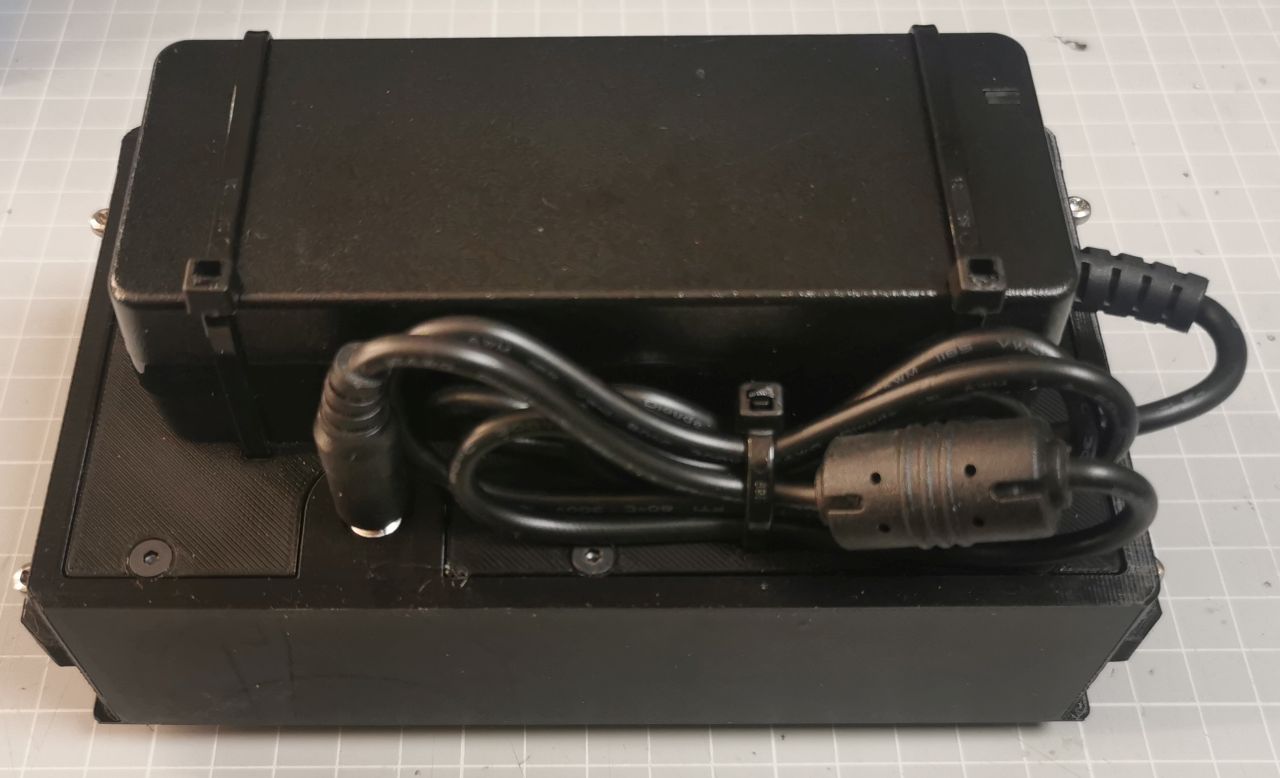

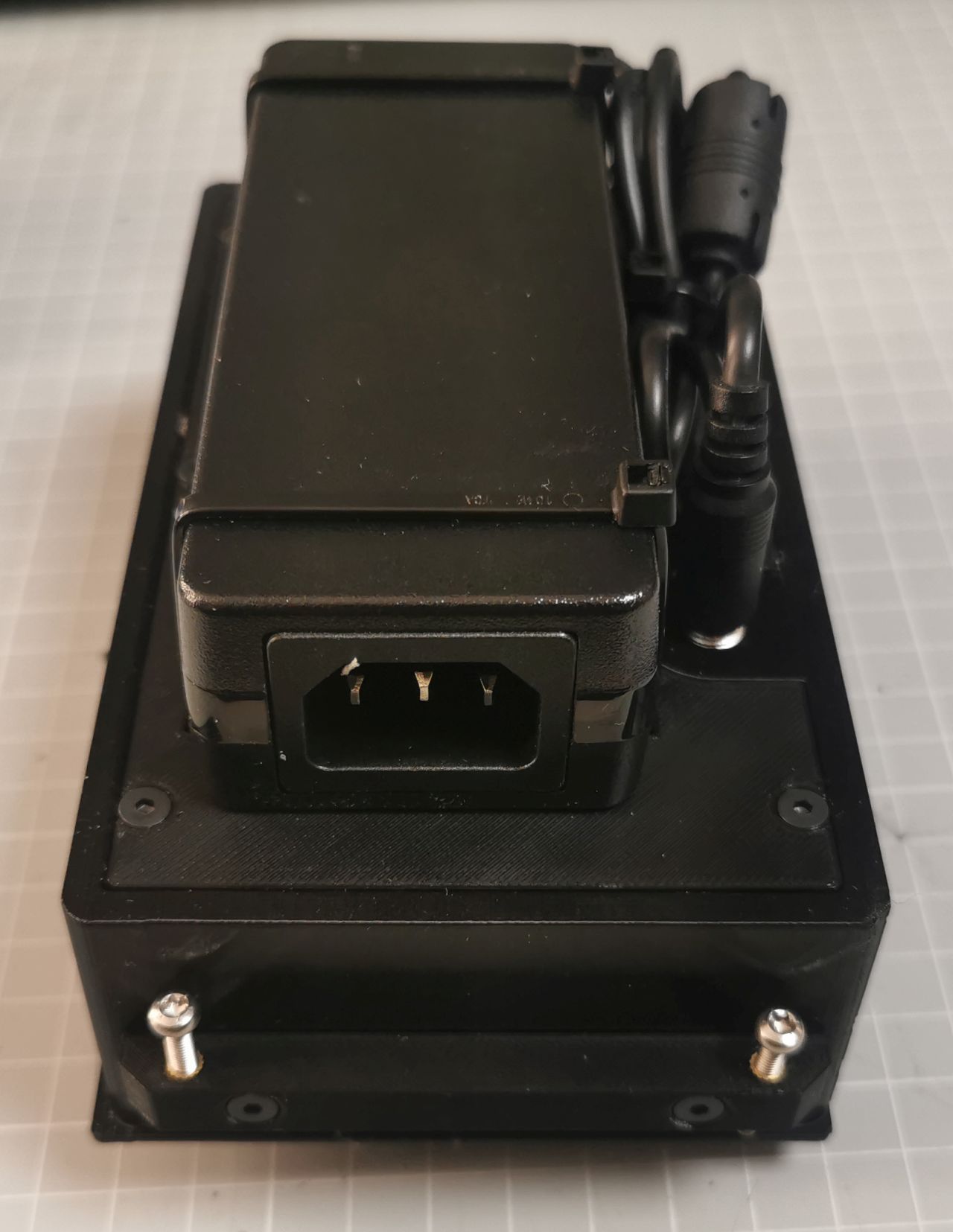

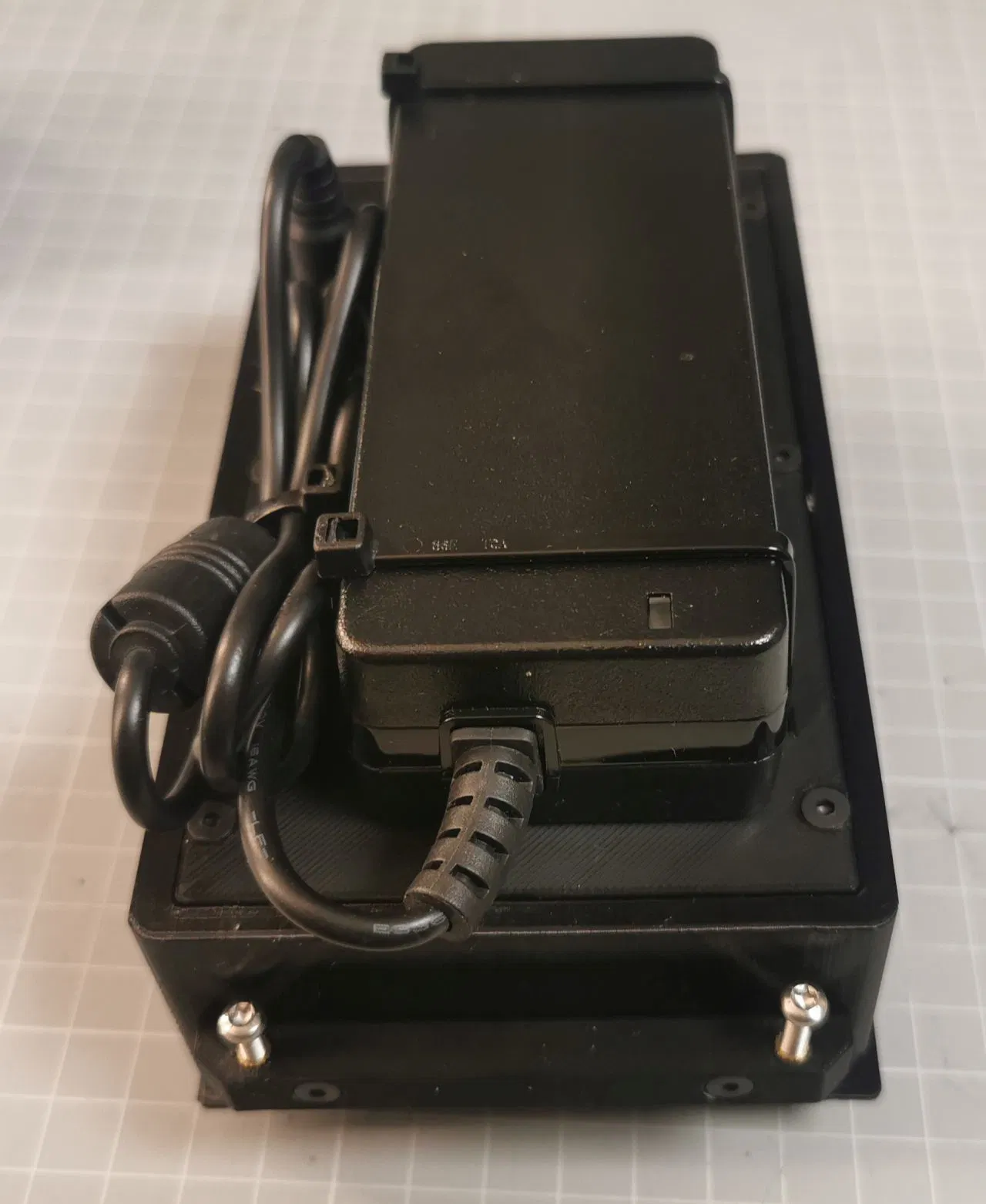

- 1 bộ nguồn DC 12V 5A có jack 5,5x2,1mm

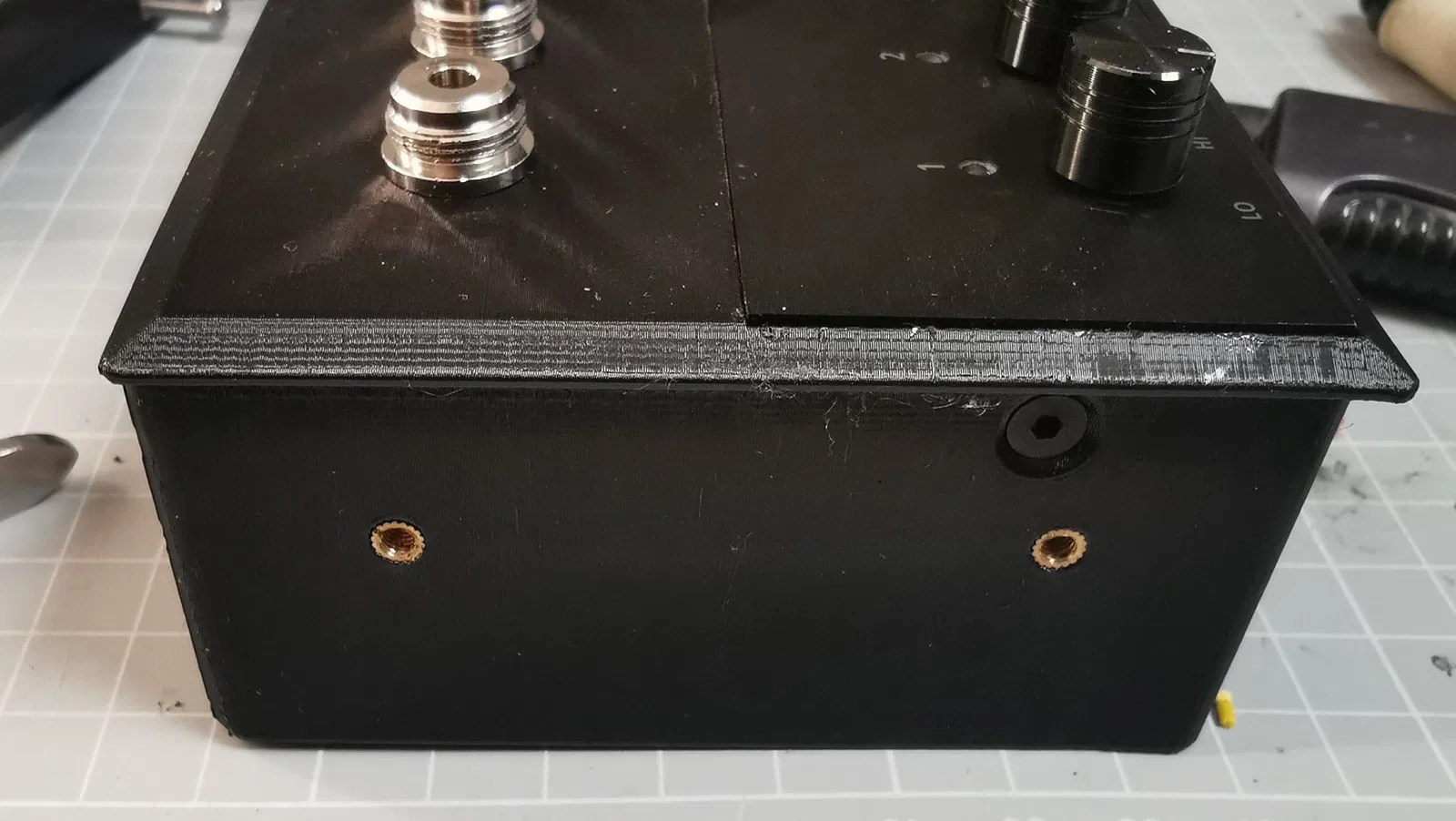

- 14 cái ốc định nhiệt M3
- 12 cái ốc M3x12mm đầu chìm

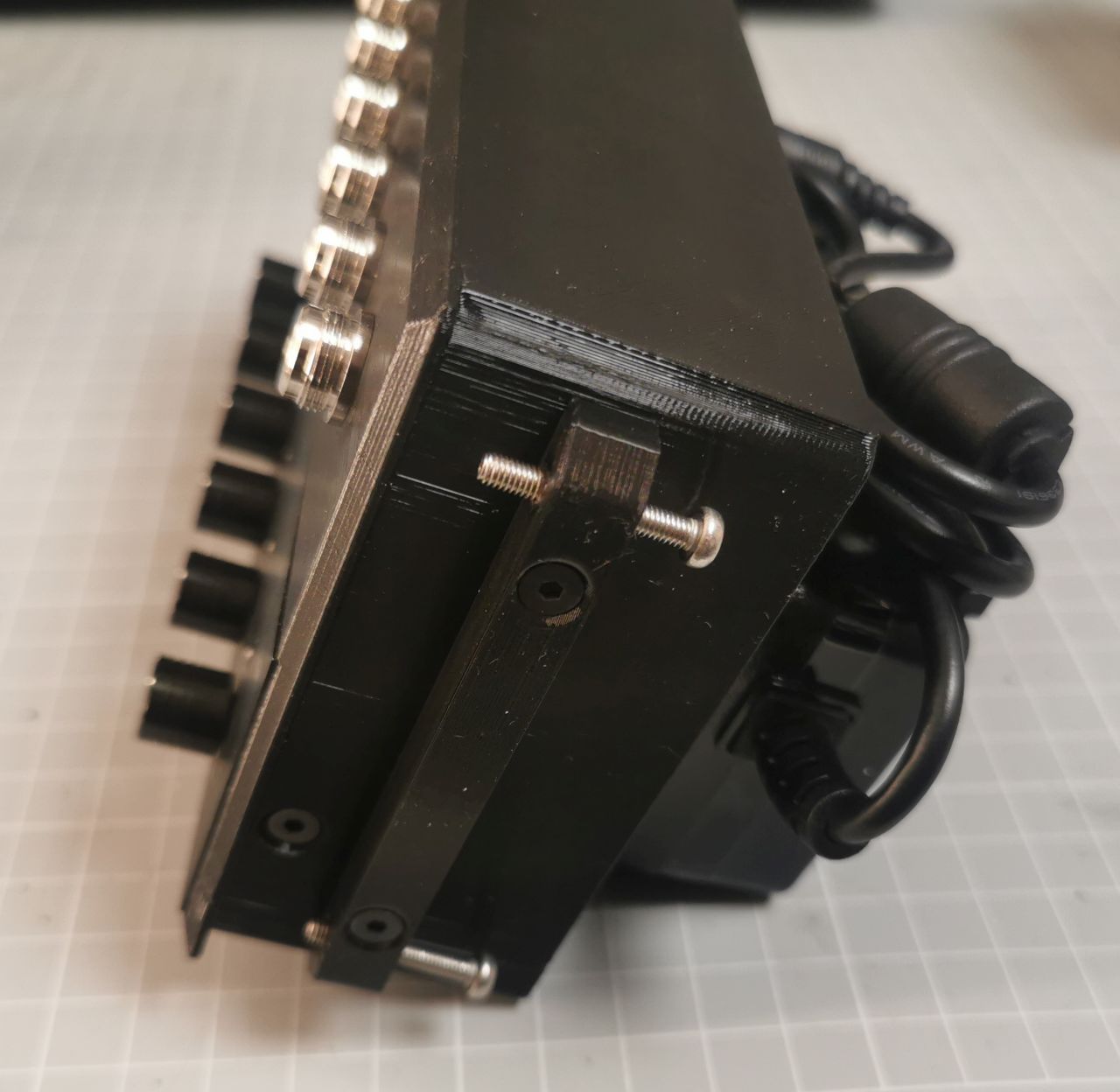

- 4 cái ốc M3x20mm (loại bắt panel)
- 5 cái dây rút nhựa
Đám quạt tui đã trang bị dây jack 3.5mm tương ứng.
| Chân Jack 3.5mm | Chân Connector Quạt Nguyên Bản | Màu Dây |
|---|---|---|
| Tip | 3 | Vàng / Trắng |
| Ring | 2 | Đỏ |
| Sleeve | 1 | Đen / Xanh dương |
