Đồng hồ Robot ngộ nghĩnh

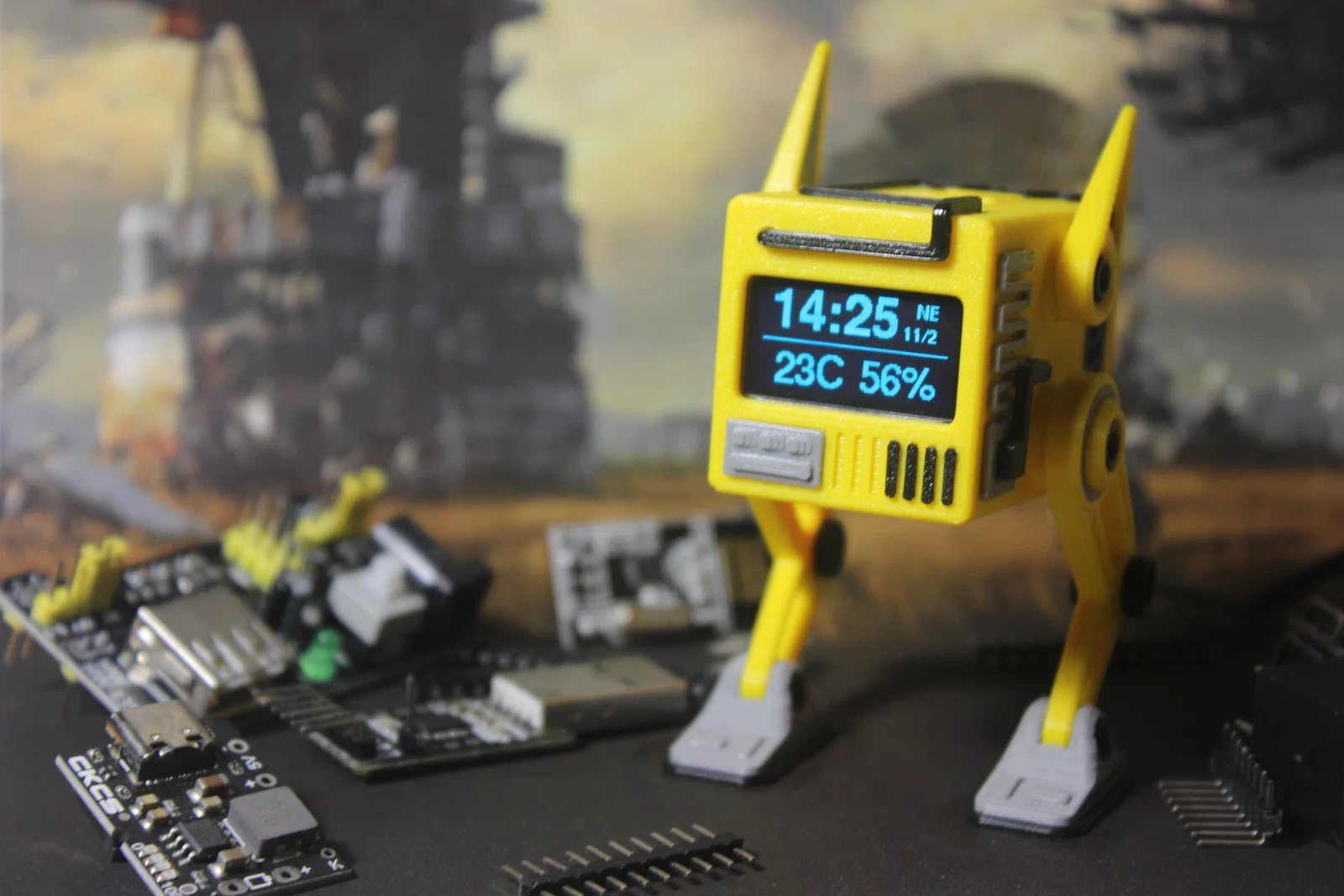

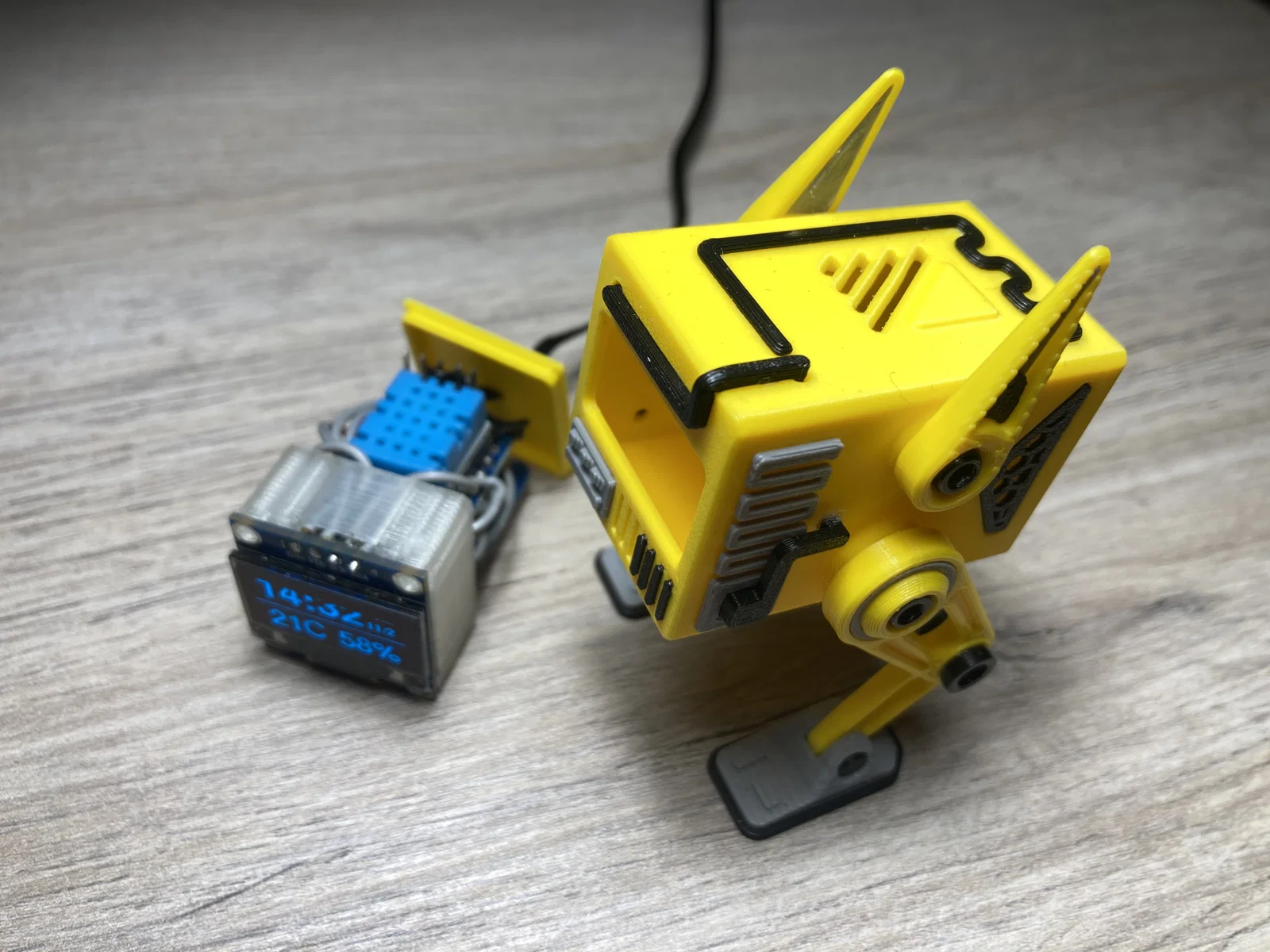

Chiếc đồng hồ robot vui nhộn này nháy mắt, hiển thị giờ, ngày, nhiệt độ và độ ẩm. Hoạt động như một đồng hồ để bàn độc đáo, với các bộ phận nối bằng keo và ốc vít. Hướng dẫn chi tiết về cách lắp ráp và kết nối board Arduino, OLED, DS3231, DHT11.
Mô tả

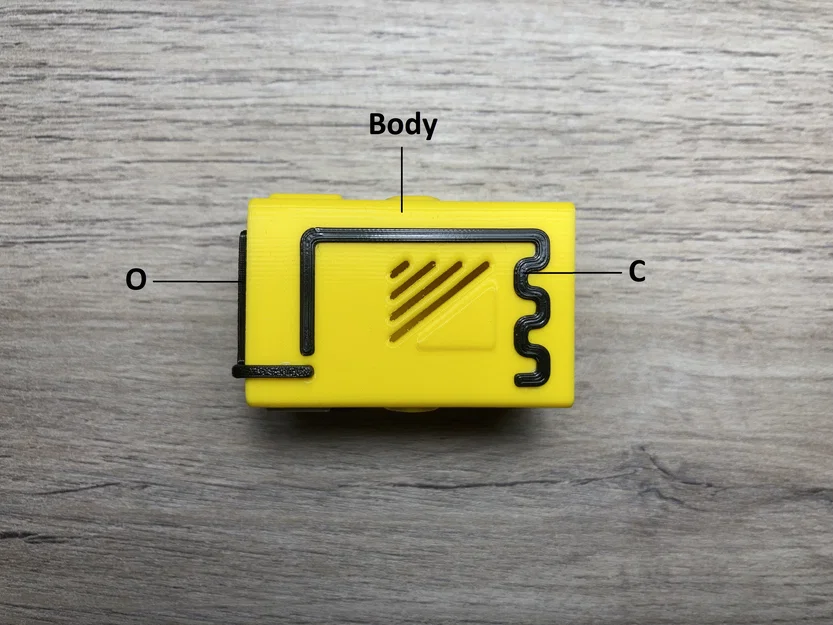

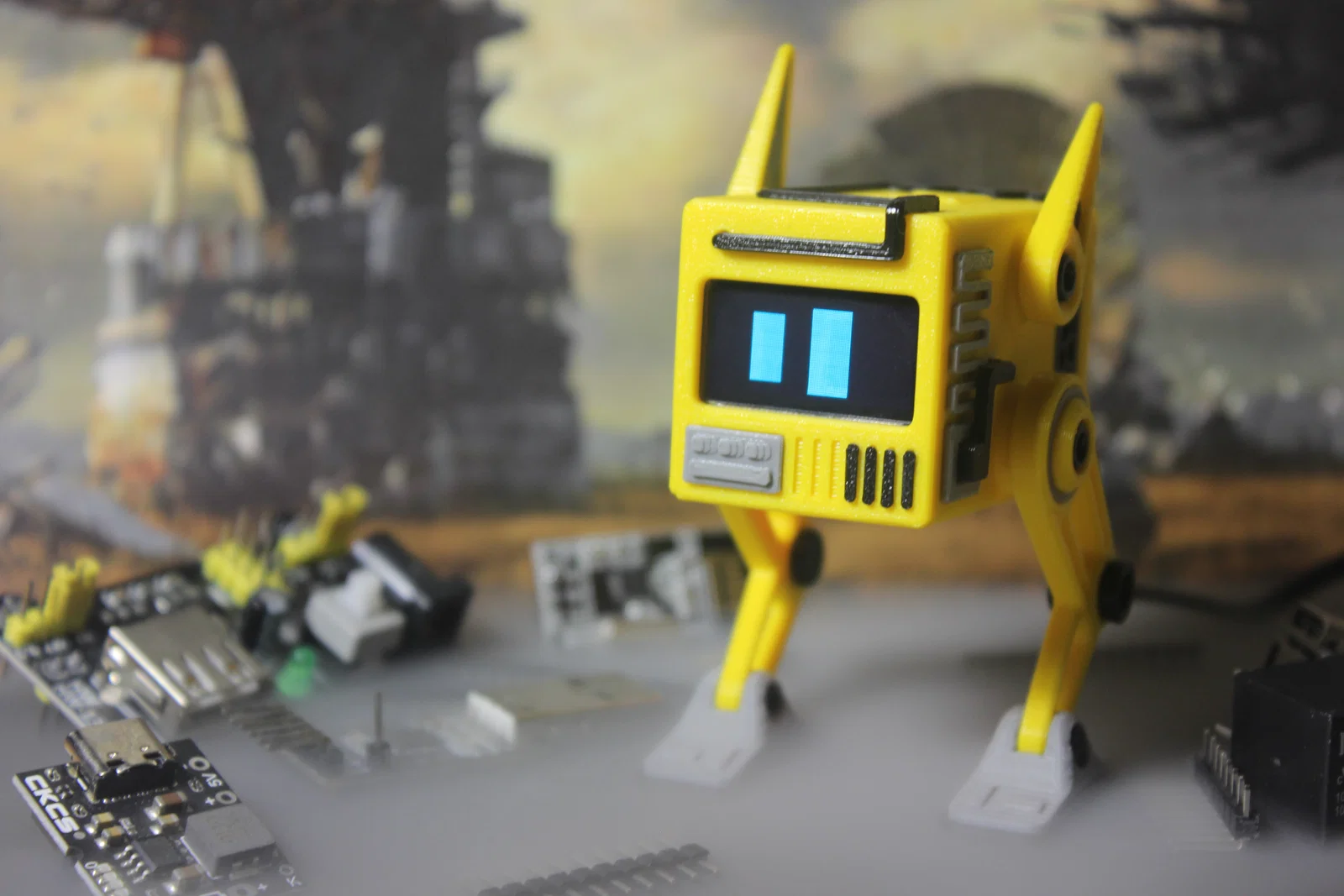

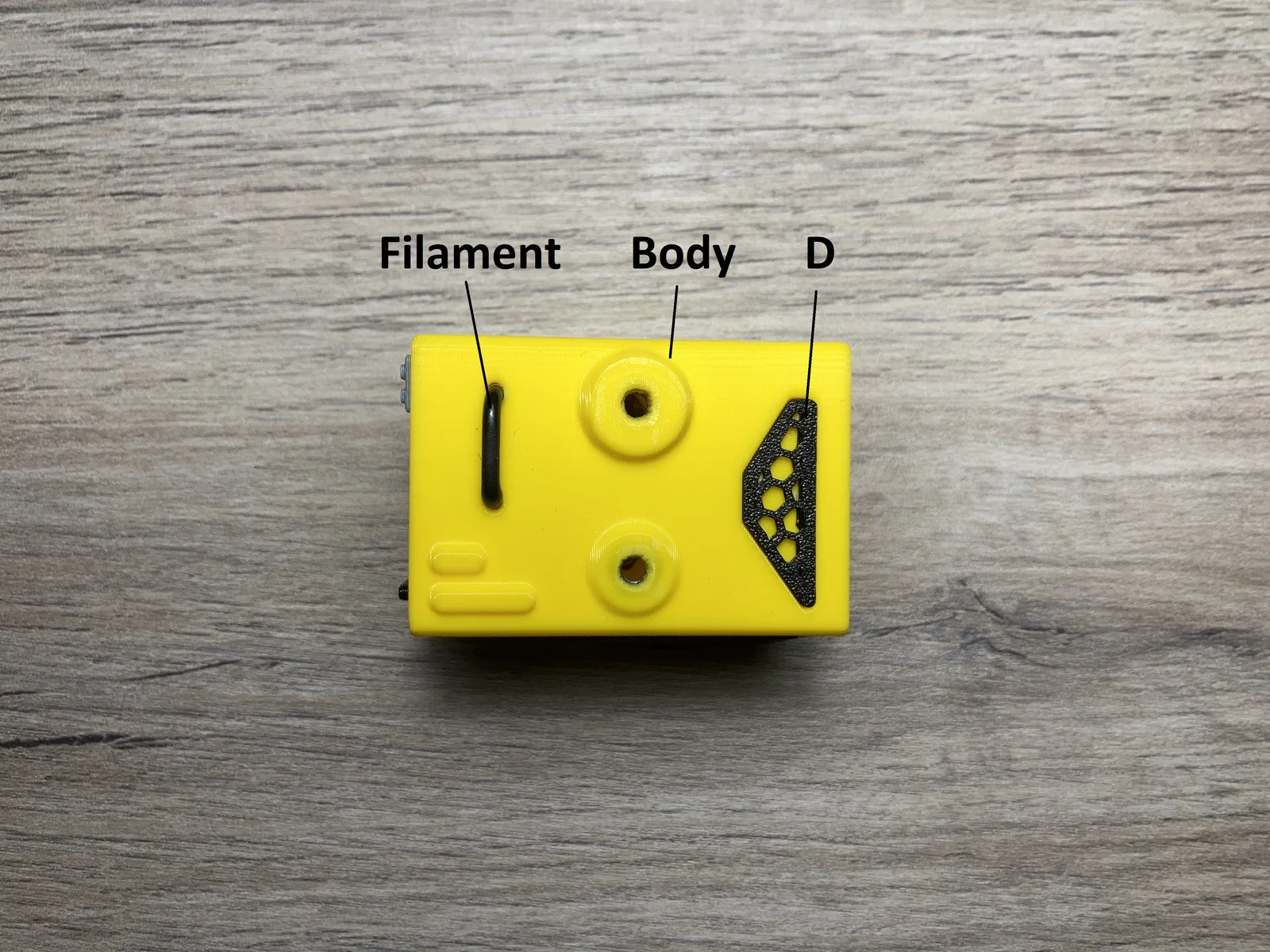

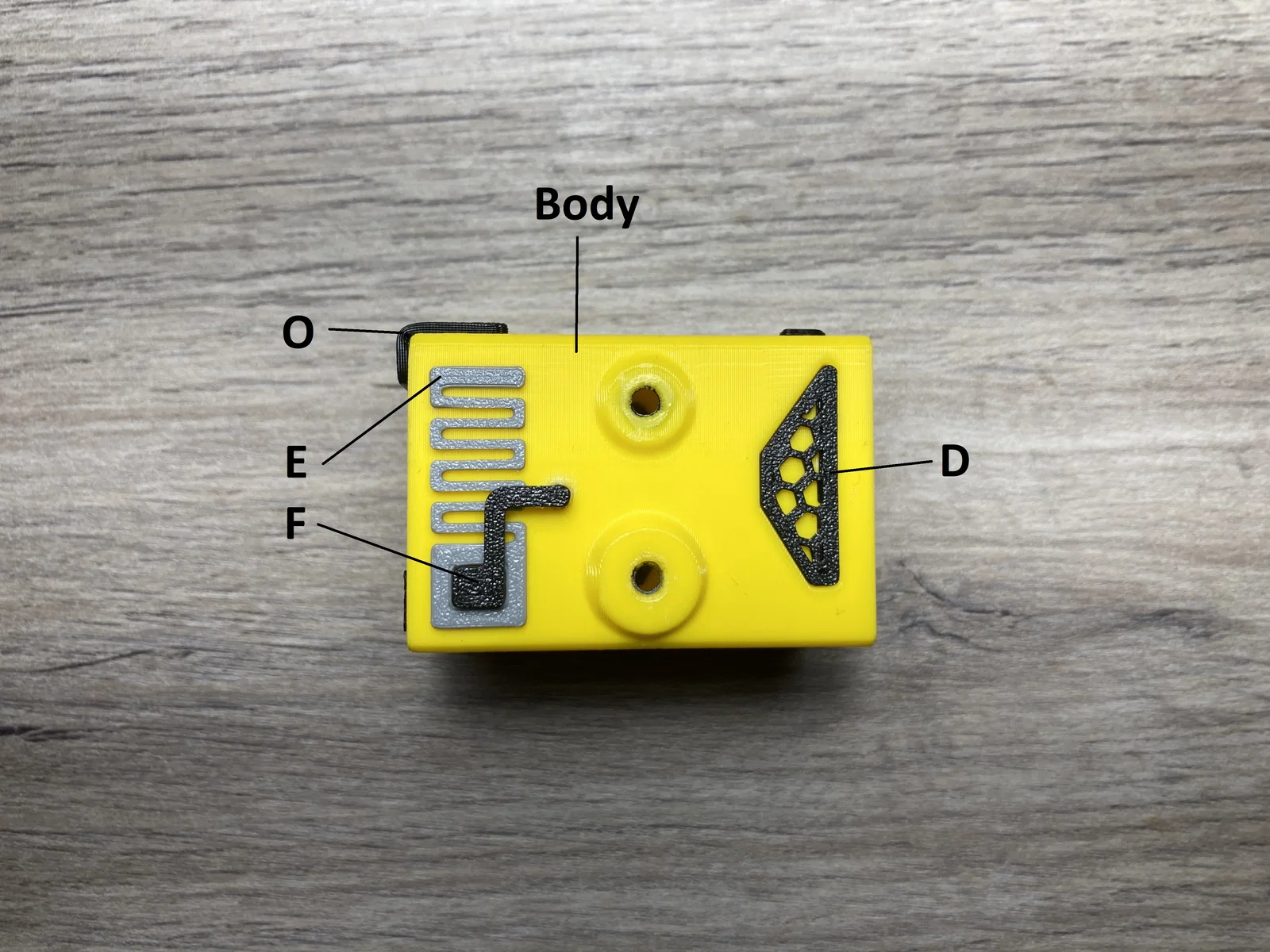

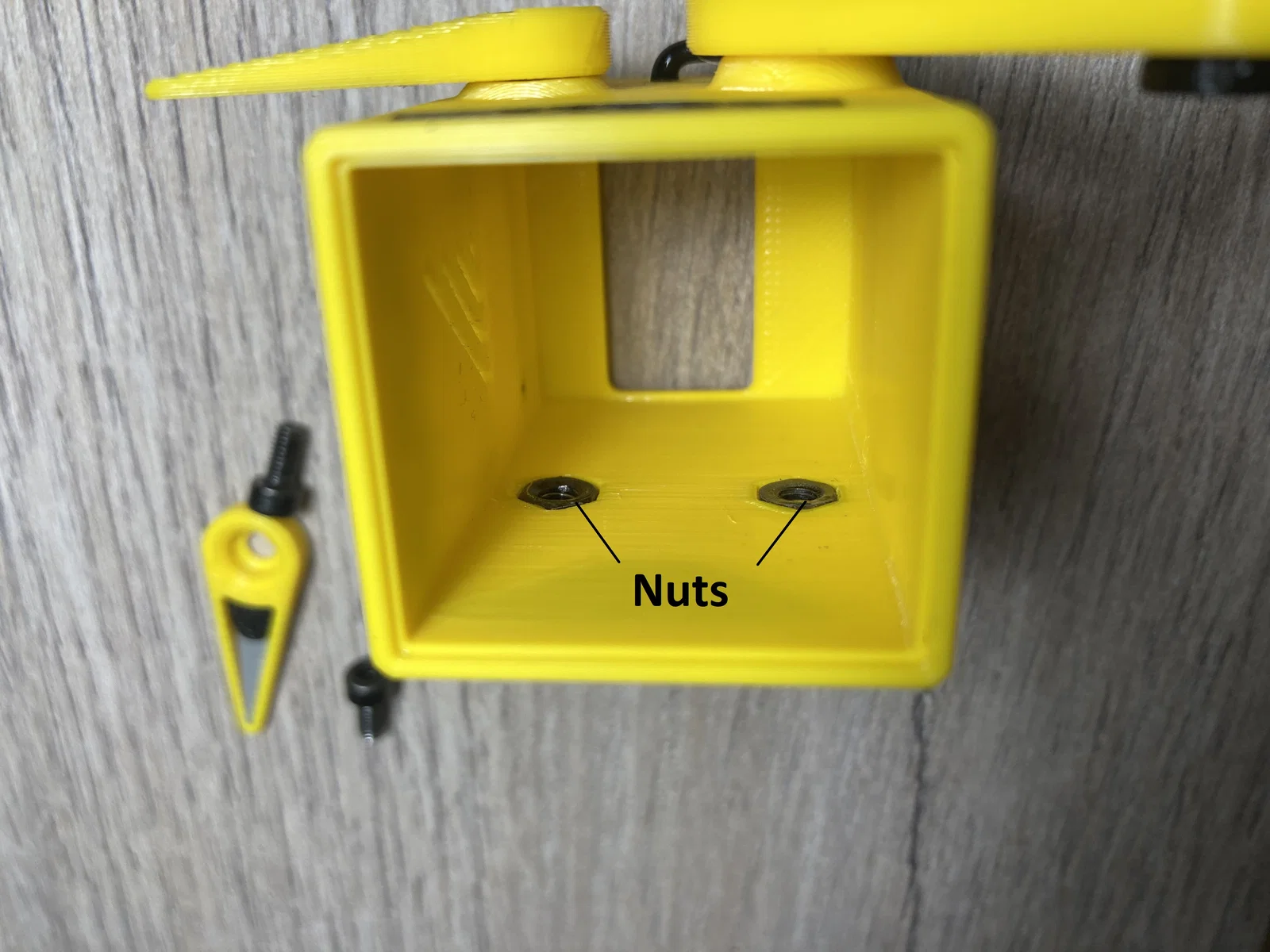

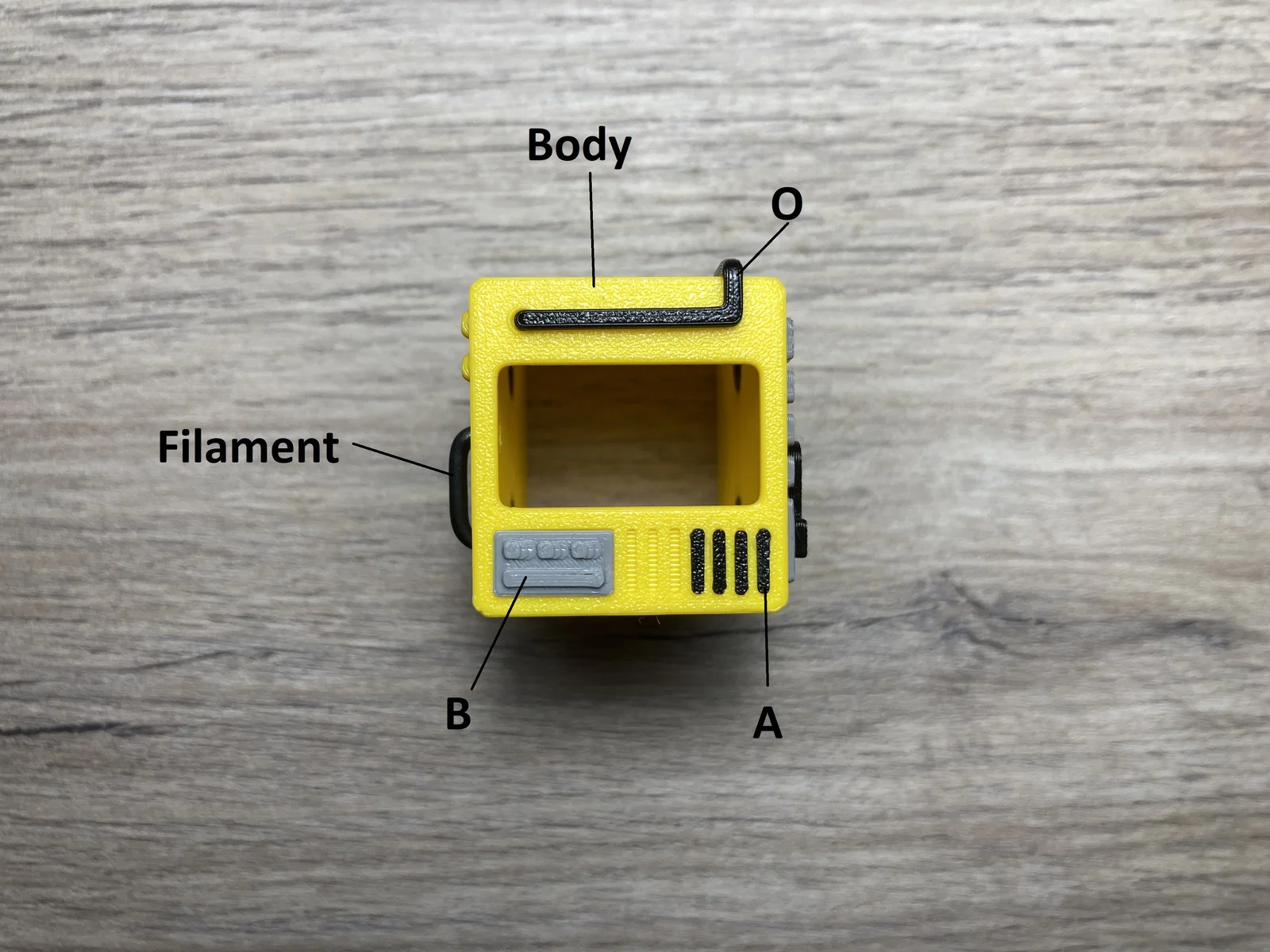

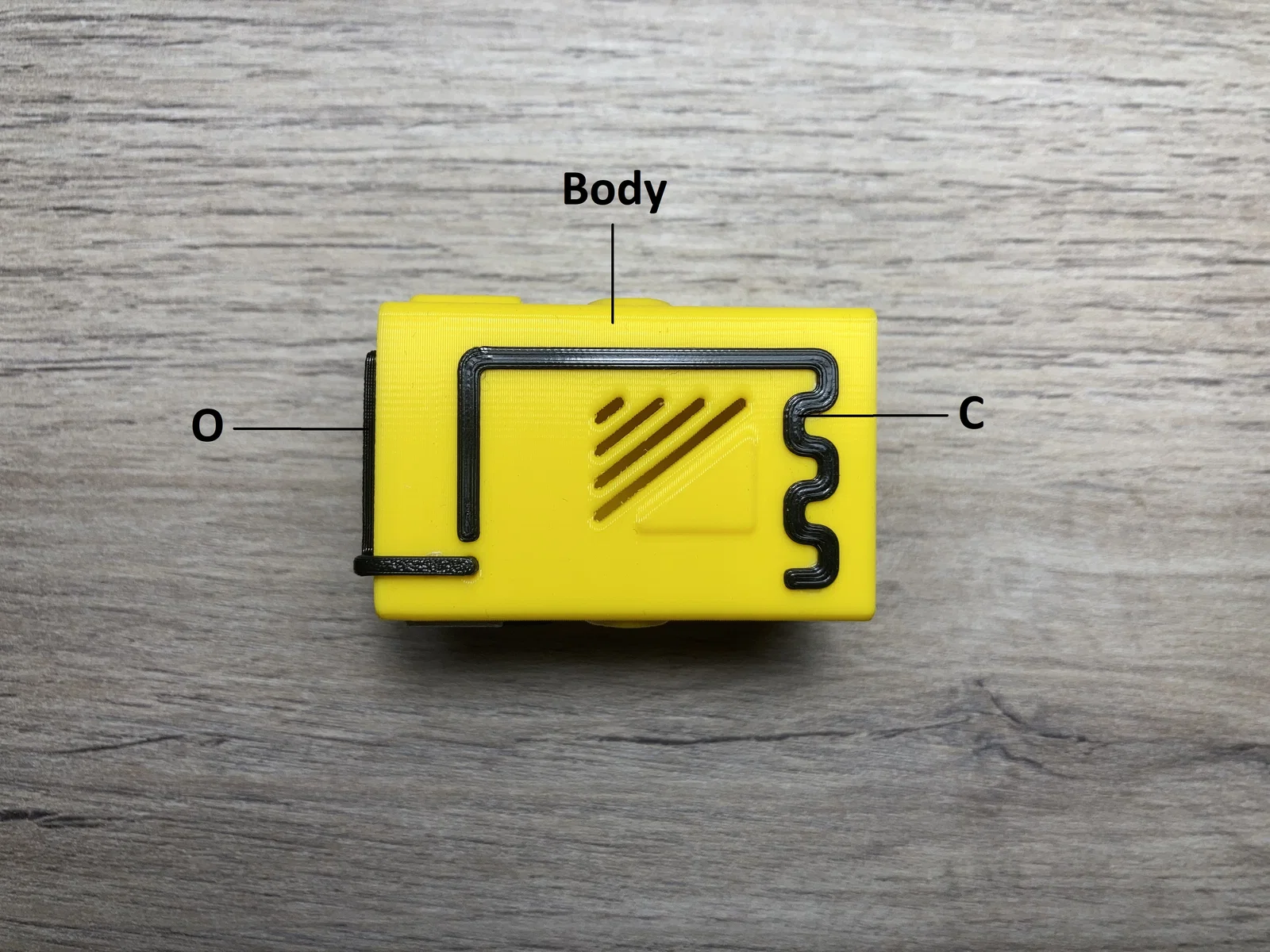

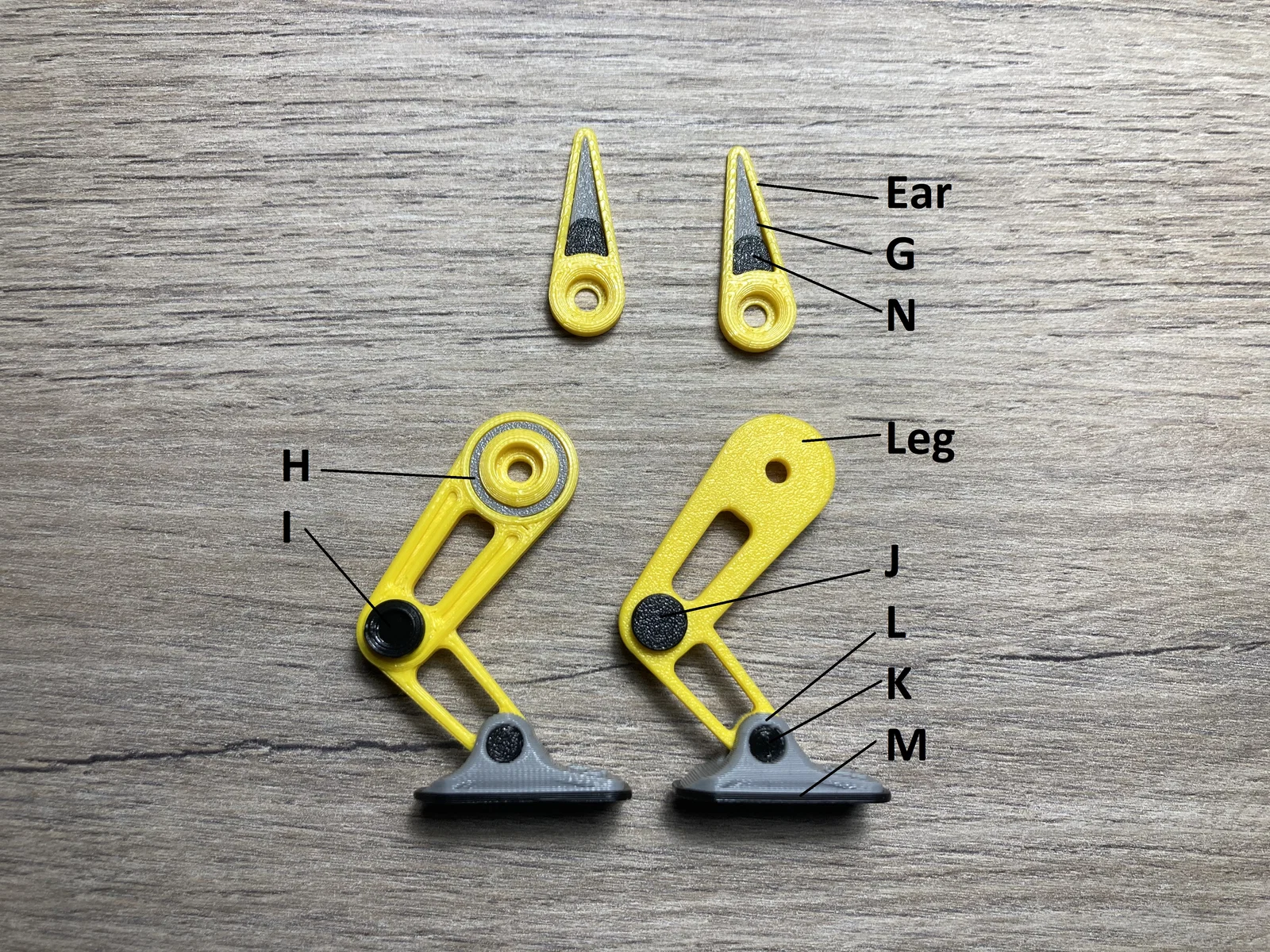

Cái đồng hồ robot ngộ nghĩnh này có thể nháy mắt thay phiên và hiển thị giờ, ngày tháng, nhiệt độ, độ ẩm. Toàn bộ cơ chế hoạt động như một chiếc đồng hồ để bàn nhỏ nhắn, vui nhộn. Các bộ phận riêng lẻ được nối với nhau bằng keo, chân và tai được gắn vào thân bằng ốc vít (cần ép chặt các đai ốc vào bên trong thân, ban đầu tôi có dùng bật lửa hơ nóng để chúng vào vị trí). Trước khi in, chân và tai cần được nhân bản và lật ngược. Bên hông của robot có một đoạn filament trông giống như một cái ống. Bạn có thể tạo cái này bằng cách hơ nóng filament bằng bật lửa (hình dáng tùy bạn sáng tạo). Phần D được in mà không có lớp trên và lớp dưới. Phần O được hơ nóng bằng bật lửa và bẻ cong. Chương trình Arduino được lưu trữ trong các tệp.
Để lắp ráp, bạn sẽ cần các bộ phận sau:
- OLED 128x64 0.96 i2c
- DS3231
- DHT11
- ARDUINO Pro Mini
- Cáp USB
- Một ít dây nối
- Ốc vít M3x6 4 cái
- Đai ốc M3 4 cái

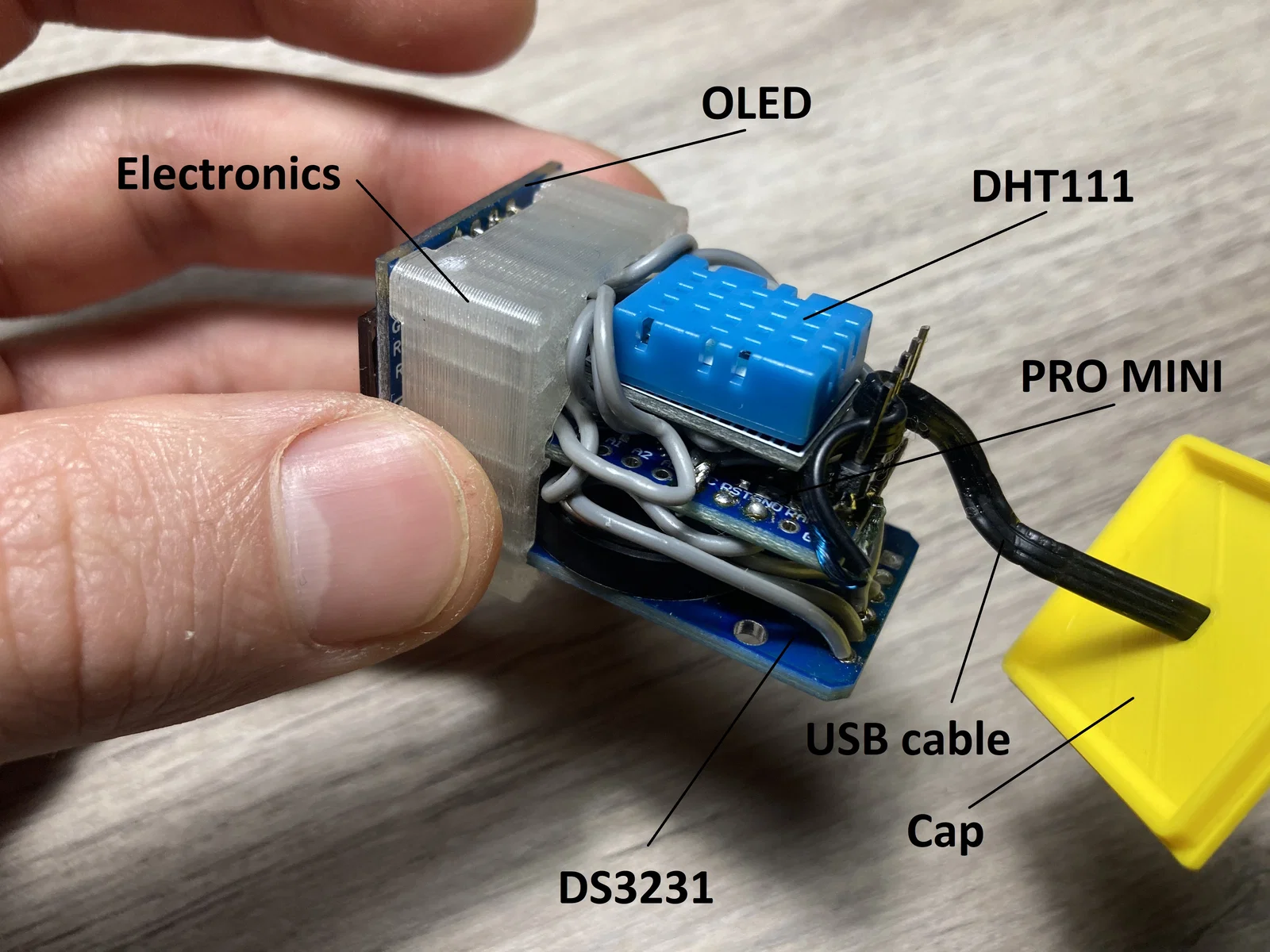

Kết nối board:

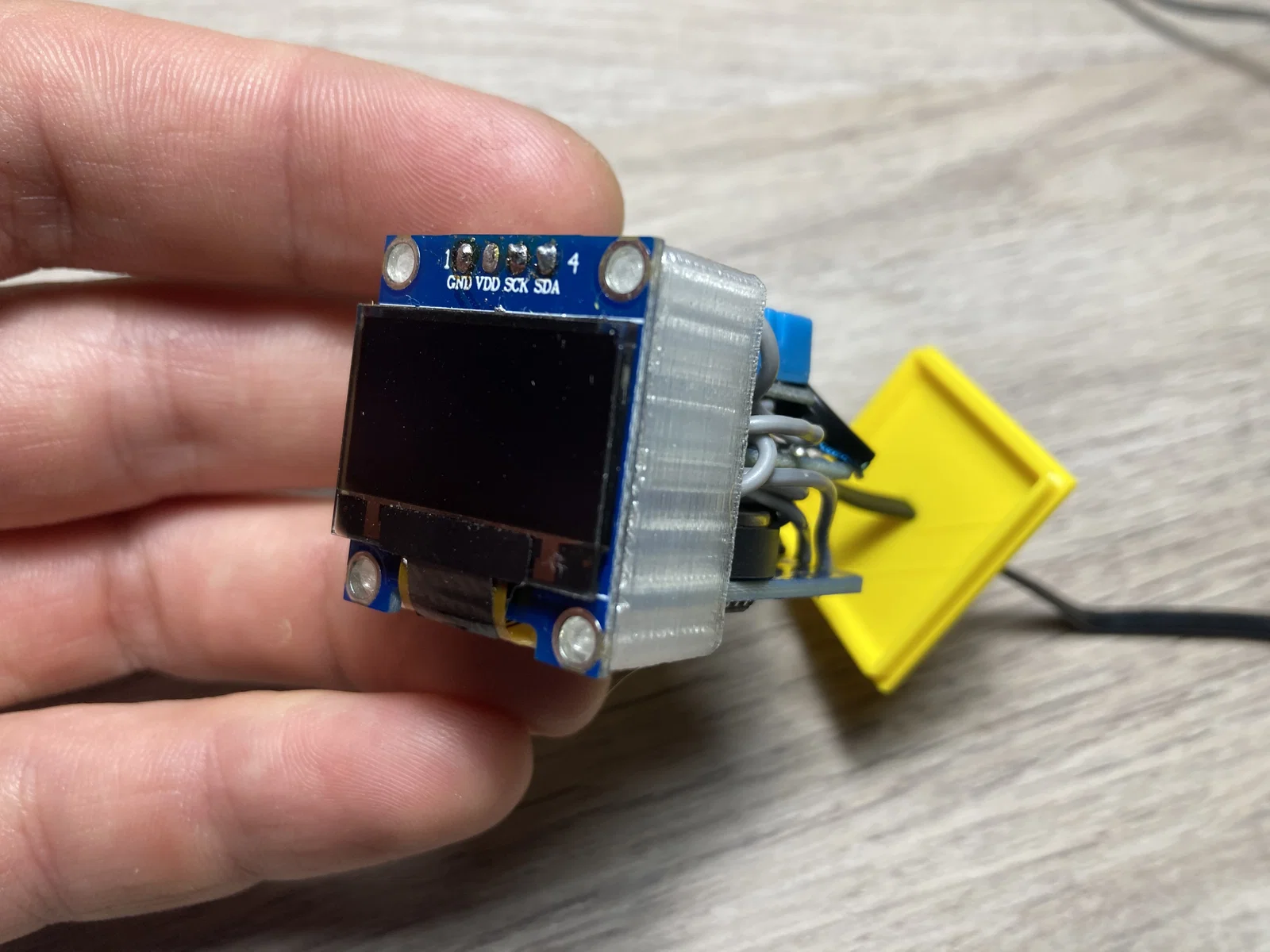

PRO MINI -> OLED 128x64 0.96 I2C
GND ----------------- GND
VCC ----------------- VDD
A4 ----------------- SDA
A5 ----------------- SCK

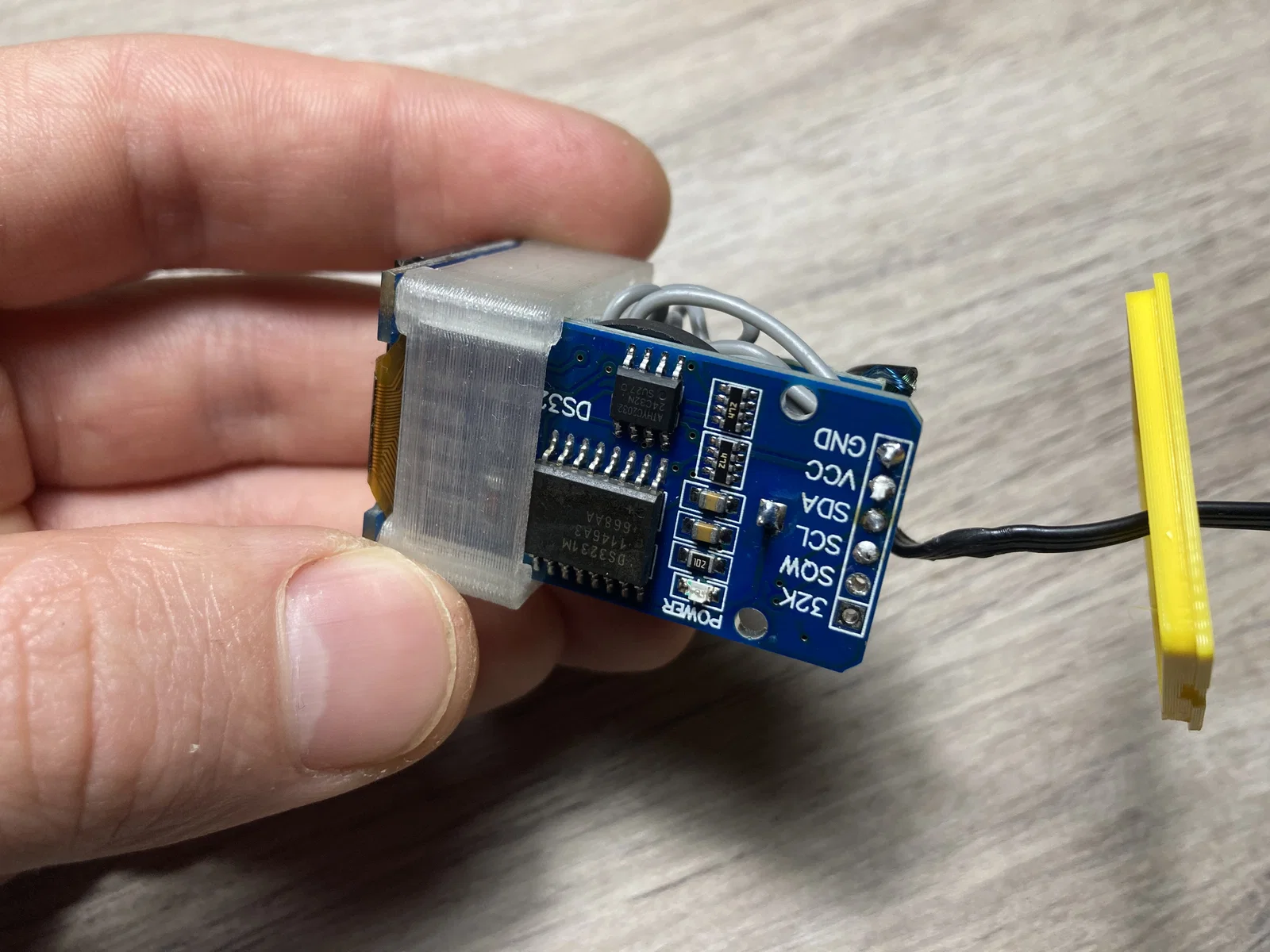

PRO MINI -> DS3231
GND ----------------- GND
VCC ----------------- VDD
A4 ----------------- SDA
A5 ----------------- SCL
PRO MINI -> DHT11
GND ----------------- -
VCC ----------------- +
D2 ----------------- out
PRO MINI -> USB
GND ----------------- -
VCC ----------------- +
