Khóa học chướng ngại vật trong nhà cho máy bay quadcopter FPV

Tạo bài kiểm tra kỹ năng của riêng bạn cho việc bay quadcopter trong nhà. In các bộ phận cho các chướng ngại vật phổ biến như mục tiêu knock down, "bàn tay của thời gian", và các cổng khác nhau ... bao gồm cả thử thách "hộp thư" đáng sợ.

Nhóm nhỏ của chúng tôi tụ tập trong một phòng hội nghị và sử dụng Blade Inductrix để bay qua các vòng thử thách theo thời gian được thiết lập trên các bàn trong phòng. Thông thường, chúng tôi thiết lập khoảng 10 'thử thách' và thực hiện ba vòng thi theo thời gian. Thời gian tốt nhất của khóa học và tổng thời gian tốt nhất của ba lần thi sẽ giành quyền khoe khoang.

Dưới đây là một ví dụ về khóa học:

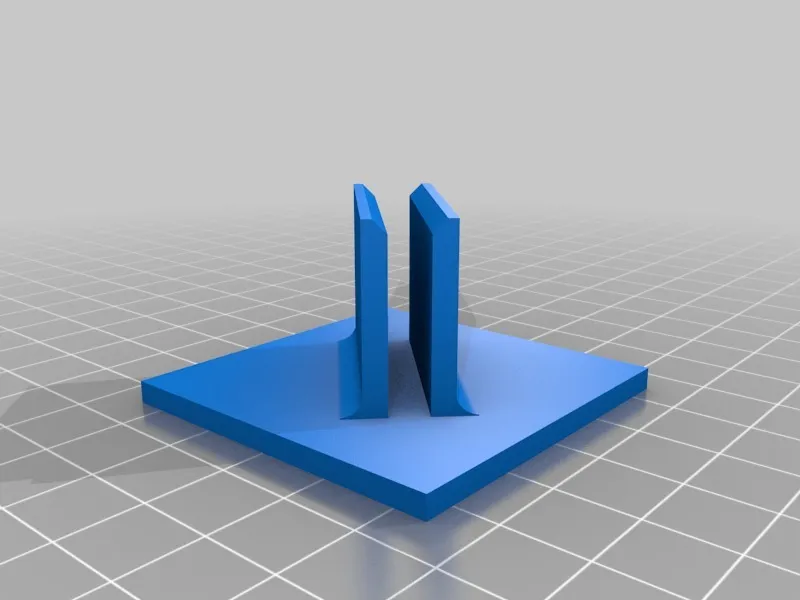

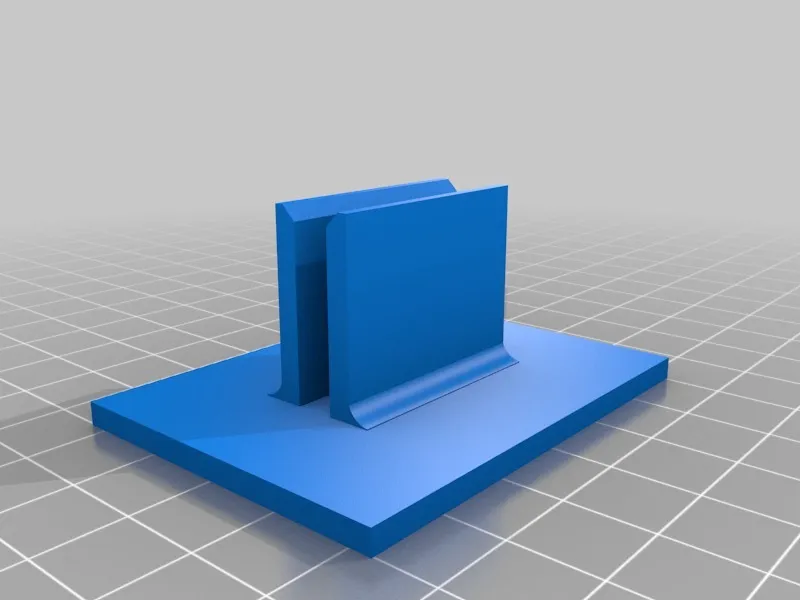

1. Cổng "Kim cương chết chóc" có lỗ mở rộng 15cm (6") và cao 15cm (6") hoặc tương tự. Sử dụng hai chân kẹp vuông để giữ nó đứng.

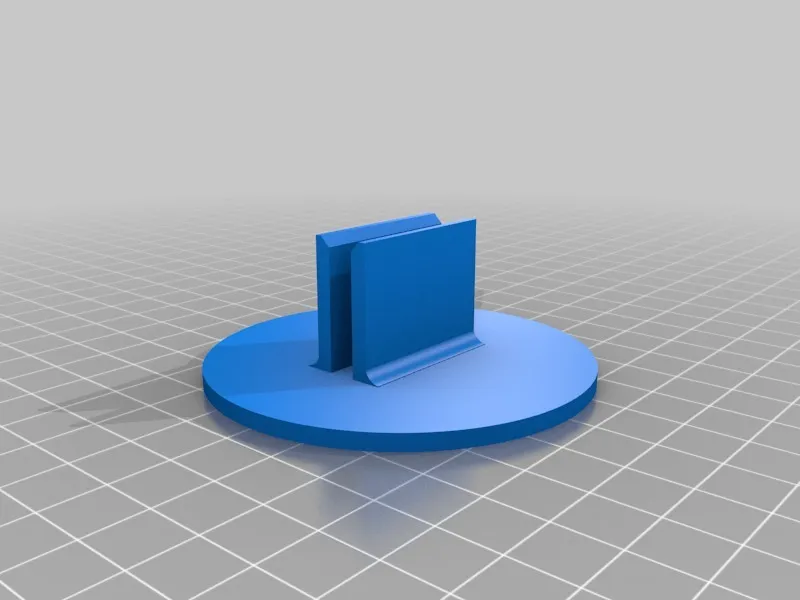

2. 'Pylon' cao 30cm (12") mà bạn phải bay quanh (theo cả hai hướng) 360 độ. Sử dụng đế kẹp hình tròn. Bạn KHÔNG ĐƯỢC làm ngã nó!

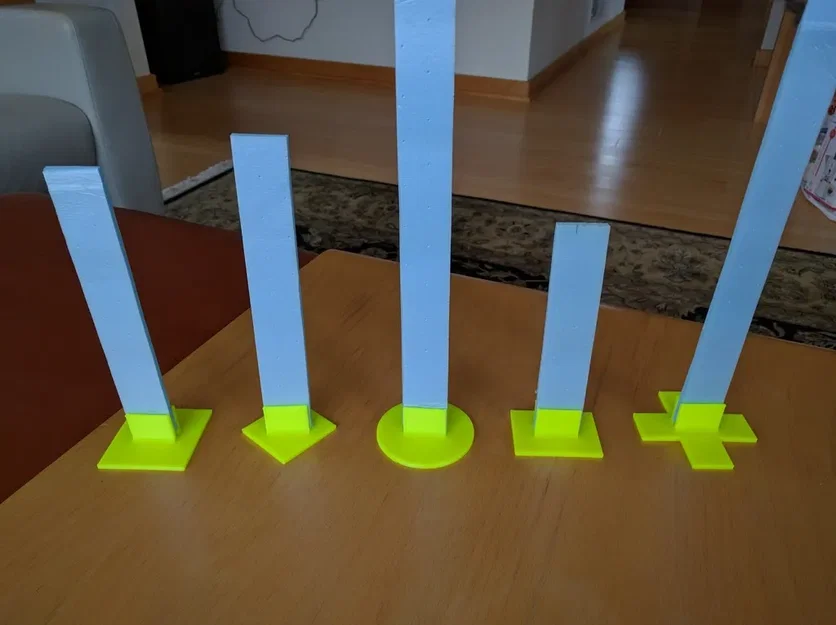

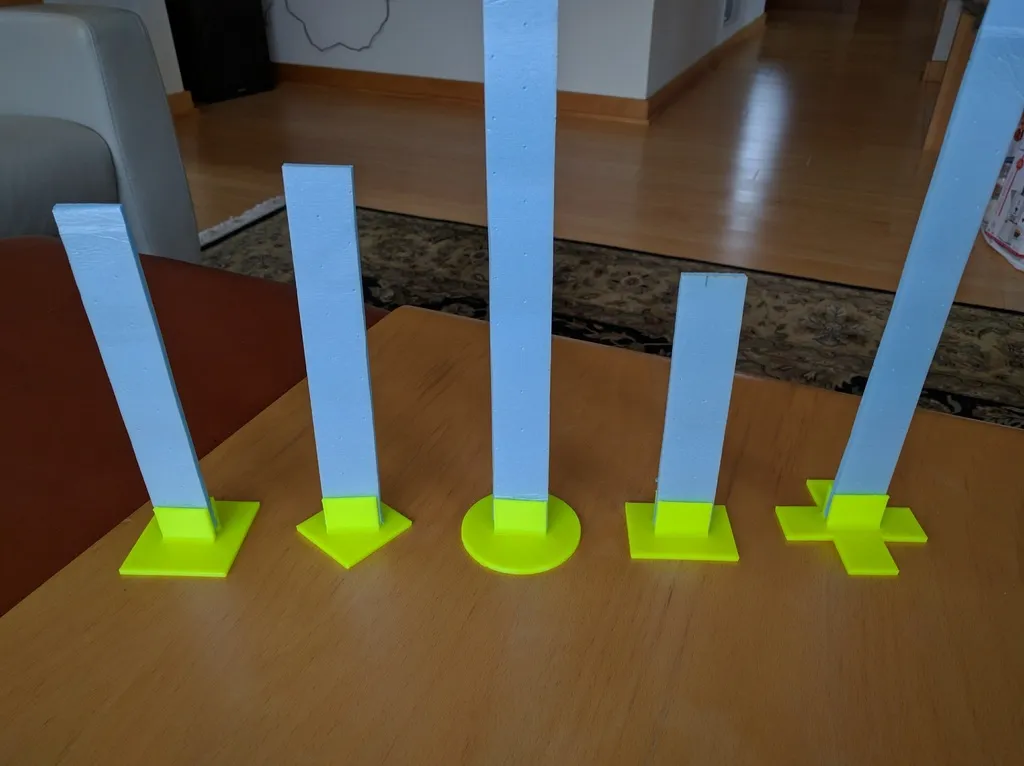

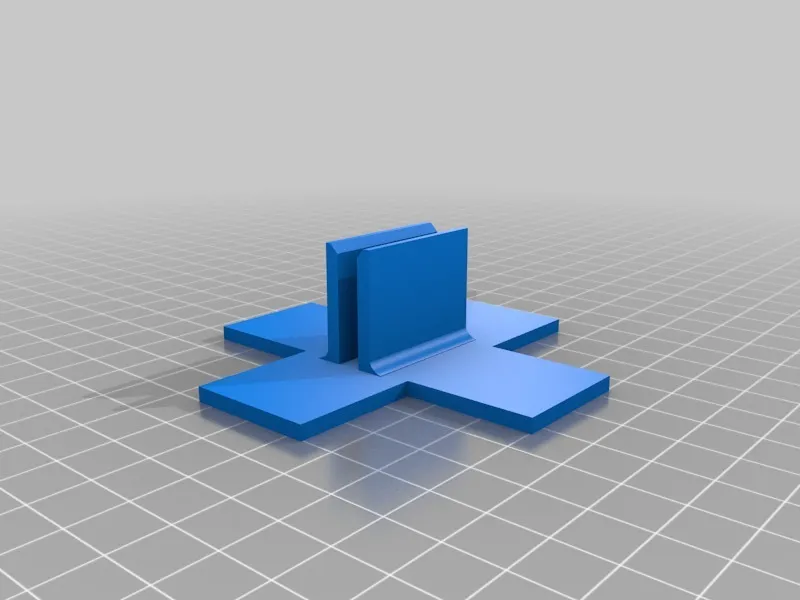

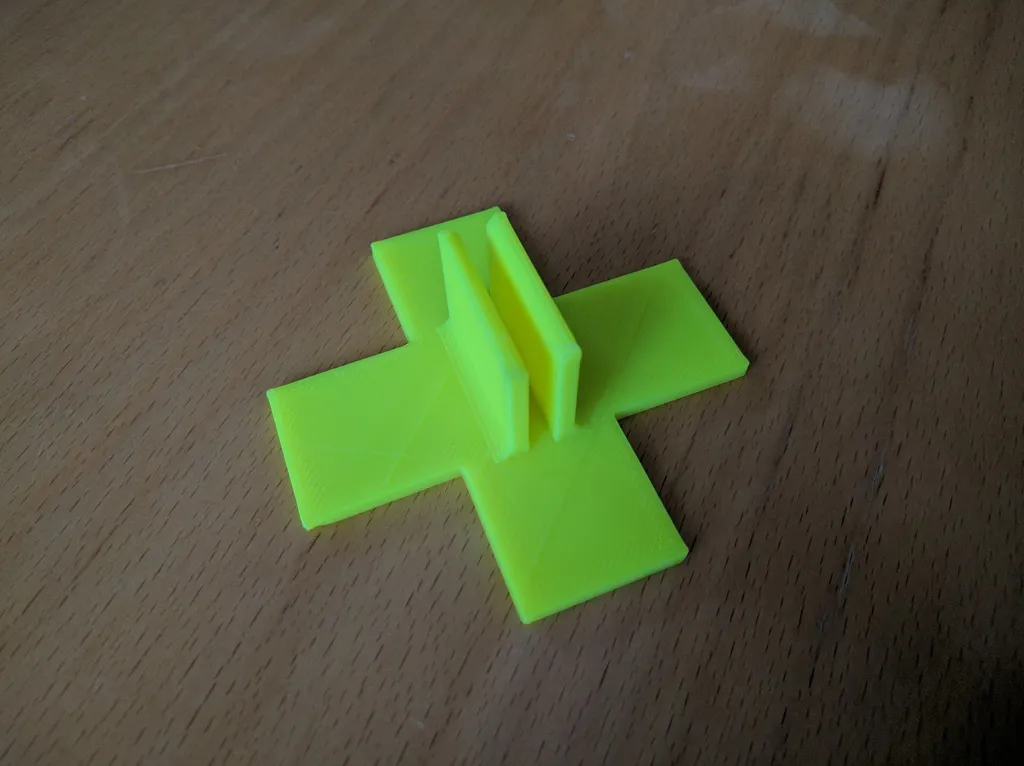

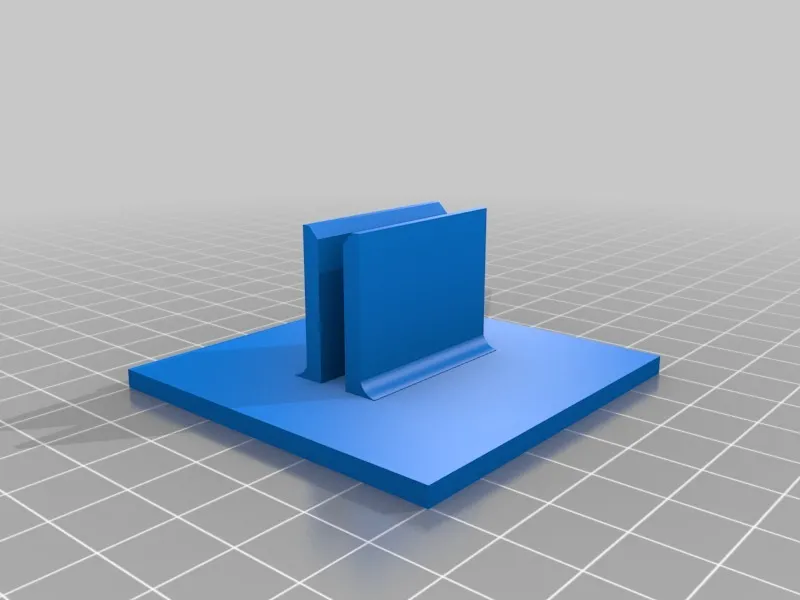

3. Mục tiêu knock down cao 20cm (8"). Bạn phải làm ngã nó, hoặc đẩy nó ra khỏi bàn. Sử dụng đế kẹp chéo, cộng với đế, đế vuông hoặc đế chữ nhật - tùy thuộc vào mức độ khó mà bạn muốn nó bị ngã.

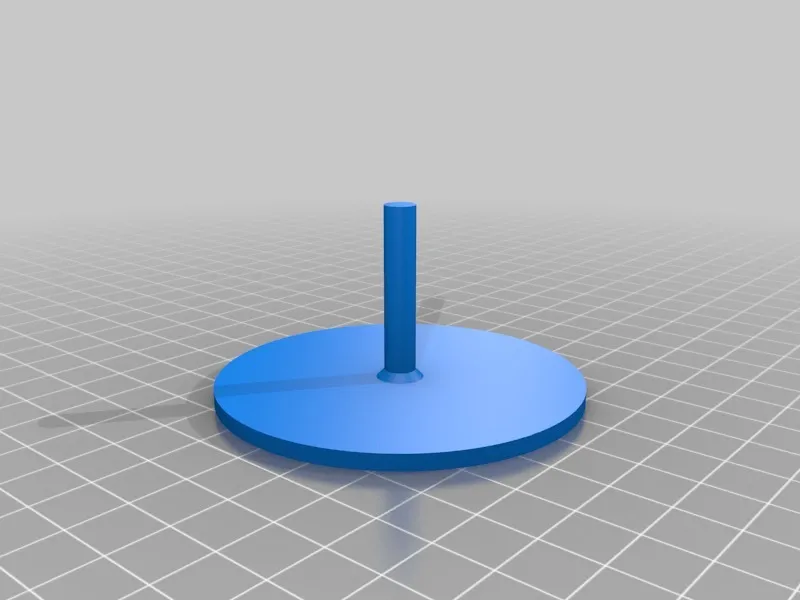

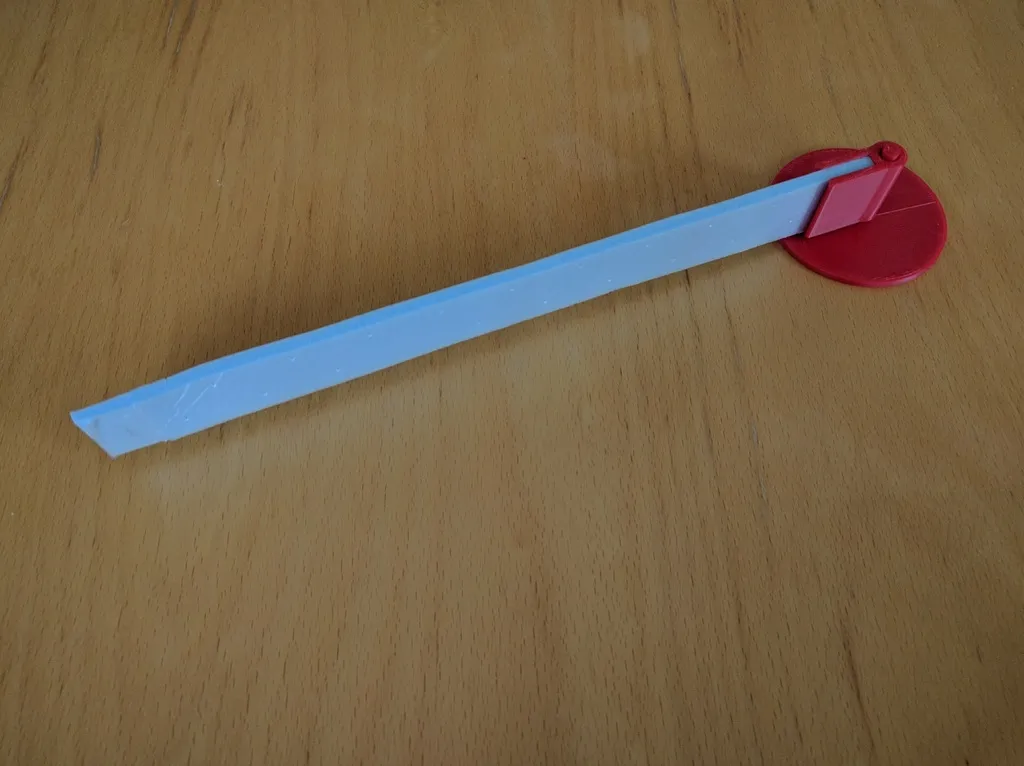

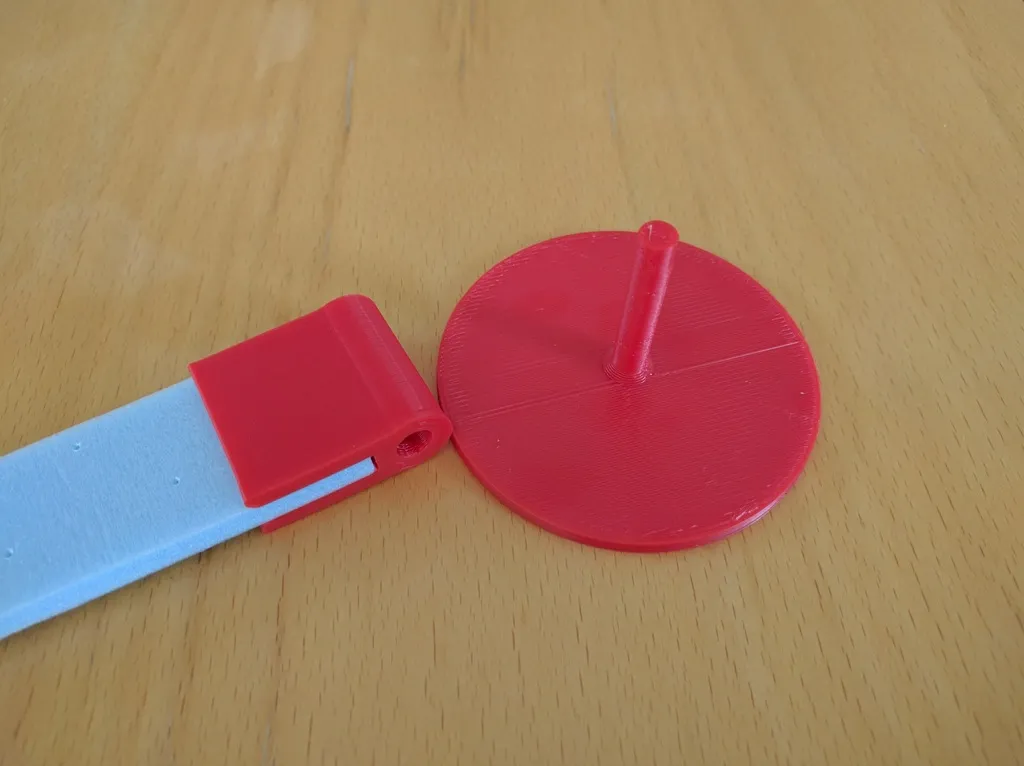

4. "Bàn tay của thời gian" bạn phải đẩy 'bàn tay' quanh 360 độ theo cả hai hướng. Để thêm phần thú vị, sử dụng một bàn tay có độ rộng khoảng 1/2 chiều rộng của bàn và đặt đế tròn ở giữa bàn. Việc vào và ra khỏi hiệu ứng mặt đất khiến điều này trở thành một thử thách.
5. Nhiều mục tiêu knock down hơn, các pylon để vòng quanh, v.v.

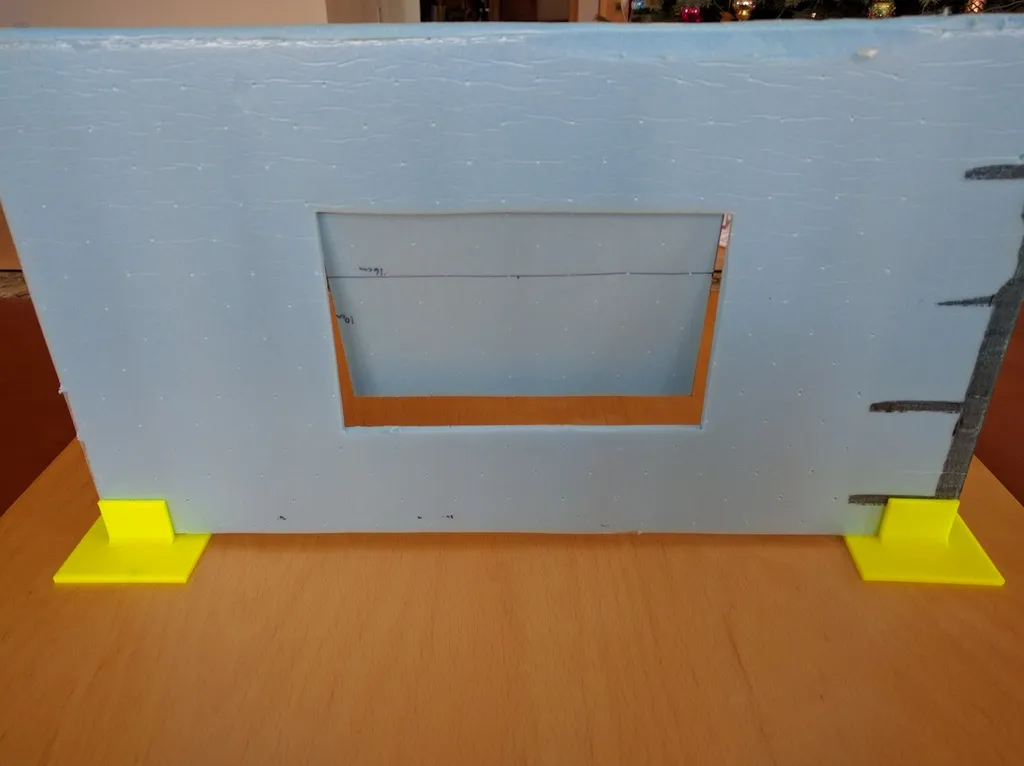

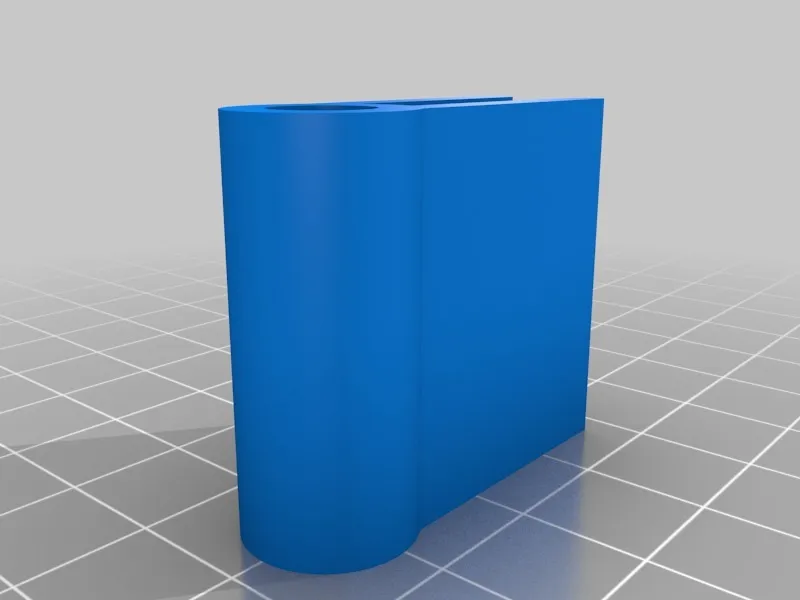

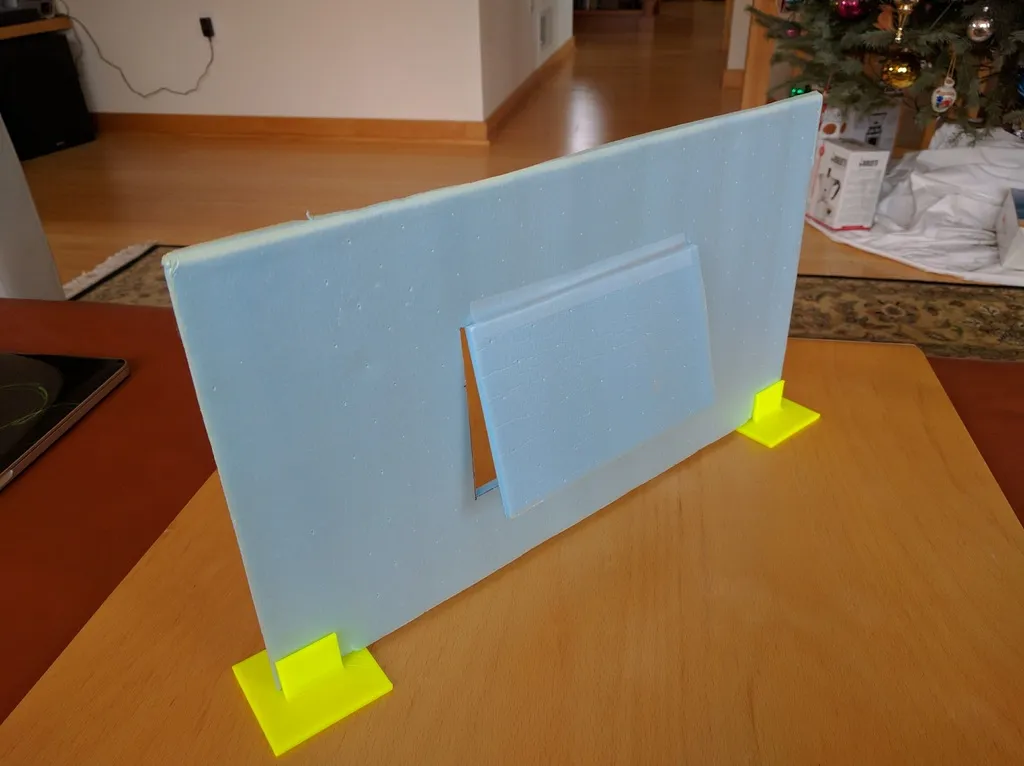

6. Thử thách "hộp thư". Giống như cổng đầu tiên, nhưng với một lỗ mở hình chữ nhật với hình chữ nhật bằng bọt dán vào cạnh trên như một bản lề. Hiện tại sử dụng lỗ mở rộng 16cm và cao 10cm.
7. Đáp xuống trên đỉnh của một cái hộp. Hộp khoảng 30 x 30 x 30 cm hoặc tương tự. (1 foot vuông)

Sau khi In

Thêm một số dải bọt hoặc bảng bọt

Bọt có độ dày 1/4" (6mm) là tấm bọt gấp quạt (hoặc bảng poster)

Nếu bạn cần thay đổi chiều rộng của bọt hoặc sử dụng bìa cứng, chỉ cần chỉnh sửa tệp OpenSCAD và thay đổi hằng số cho độ dày của bọt.

Cách tôi thiết kế điều này

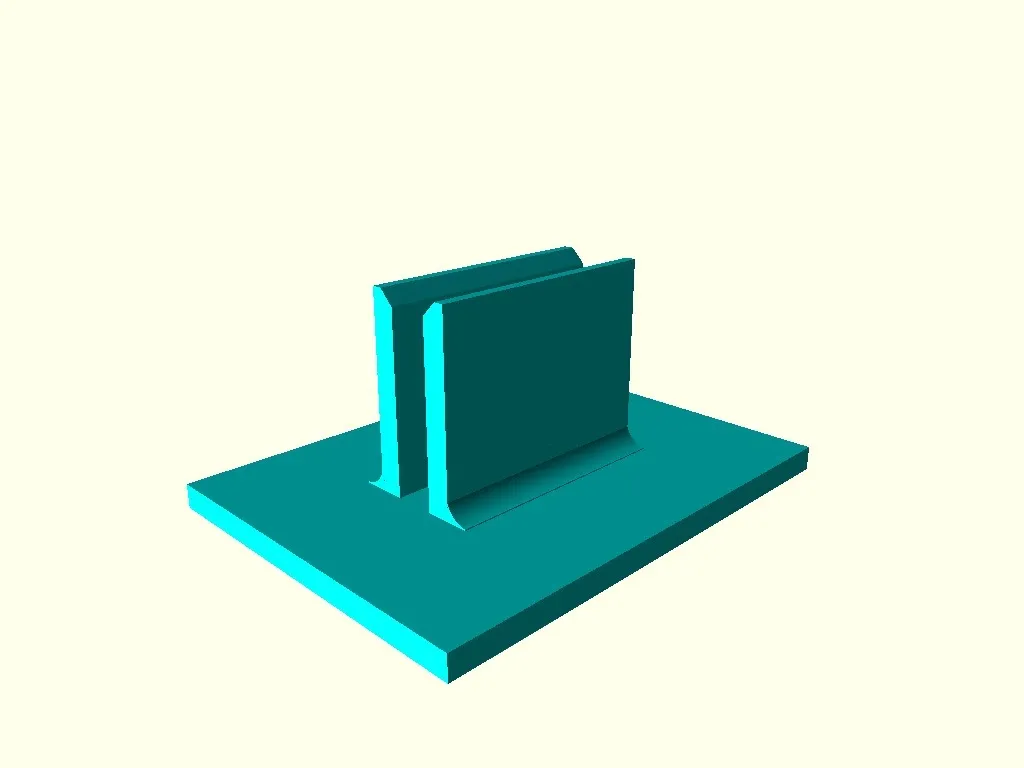

Thiết kế với OpenSCAD

Thiết kế OpenSCAD của tôi được bao gồm để bạn thưởng thức.
