Cover ổ cắm nguồn Meanwell LRS-350
Cover đơn giản cho bộ nguồn Meanwell LRS-350, có lỗ gắn ổ cắm IEC-14 và che đầu nối điện áp. Hướng dẫn in chi tiết bằng PETG, không support. Dùng ốc M3 và M4 để lắp ráp. Có file Fusion 360 để tùy chỉnh.
Mô tả

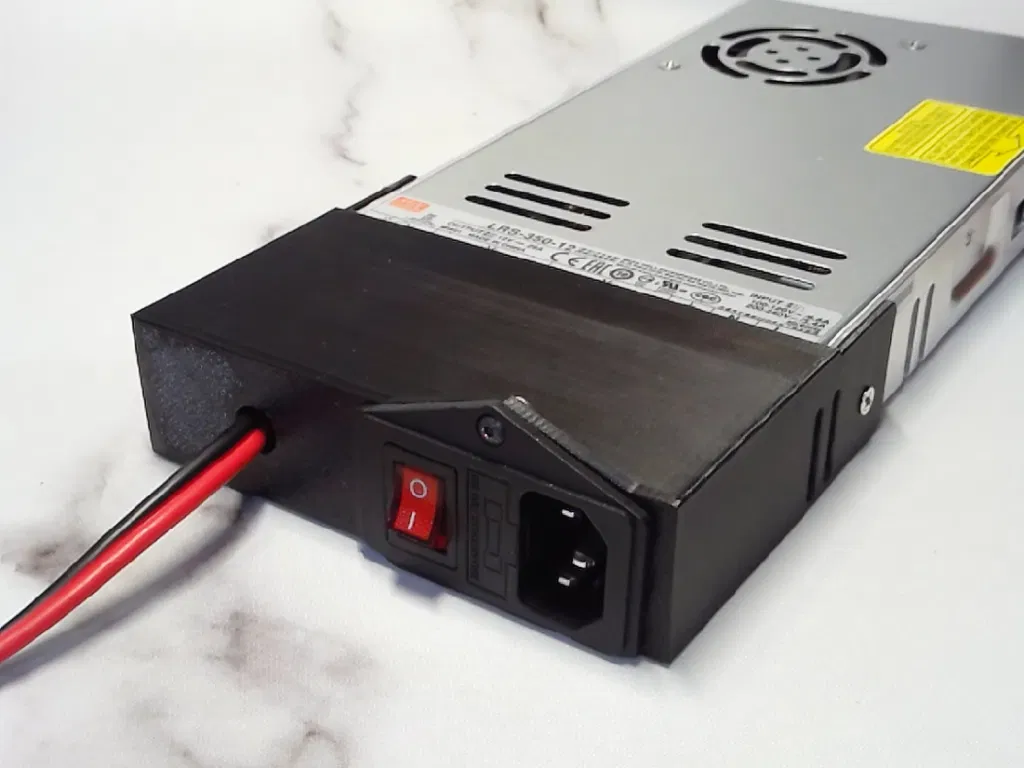

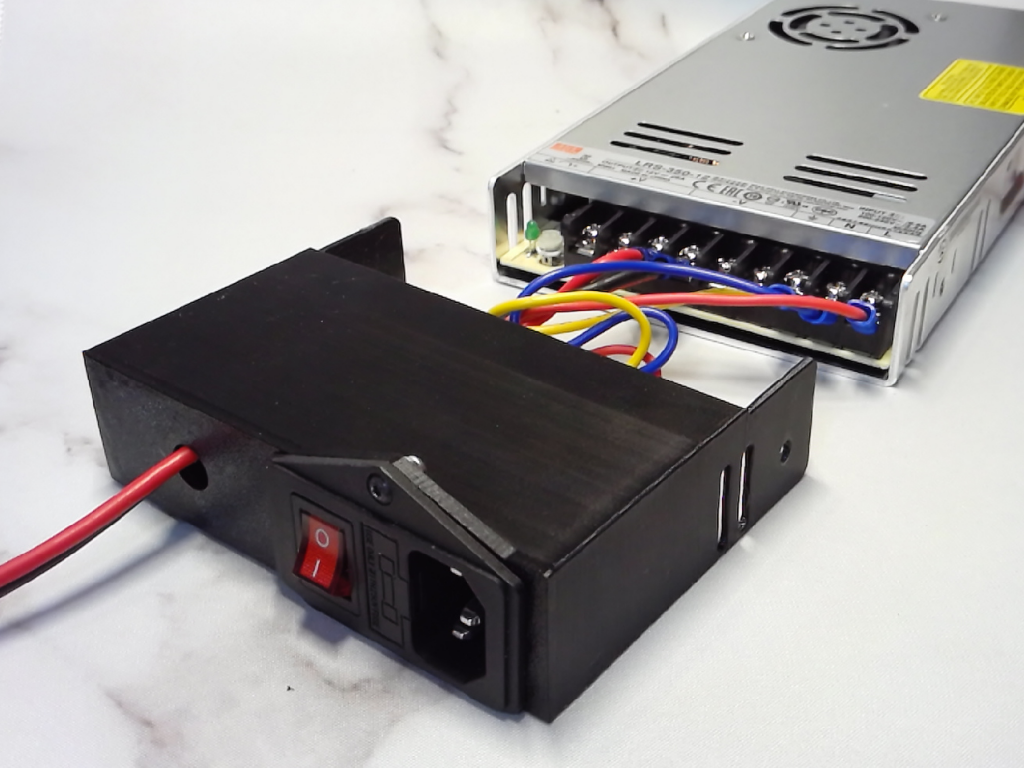

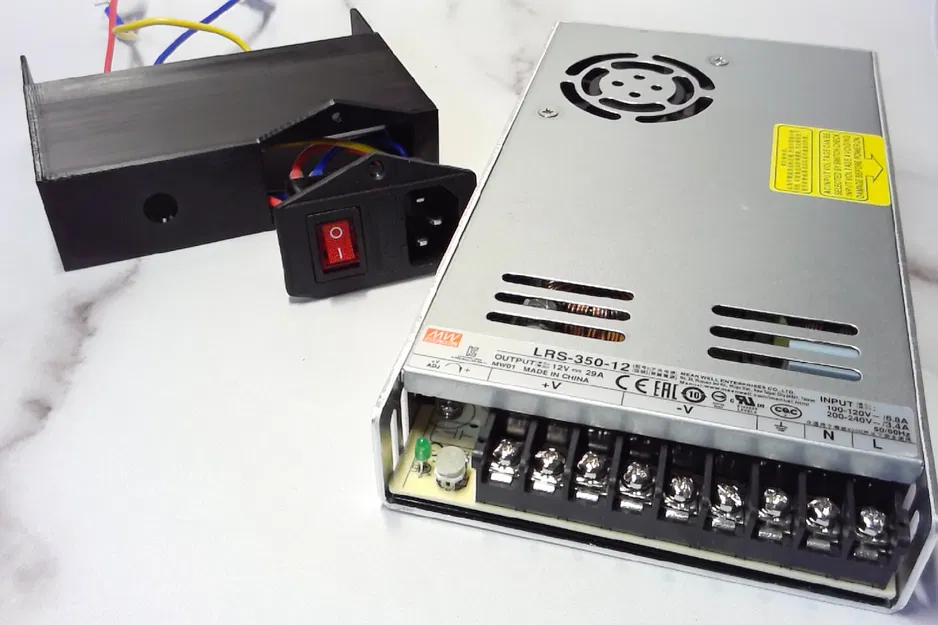

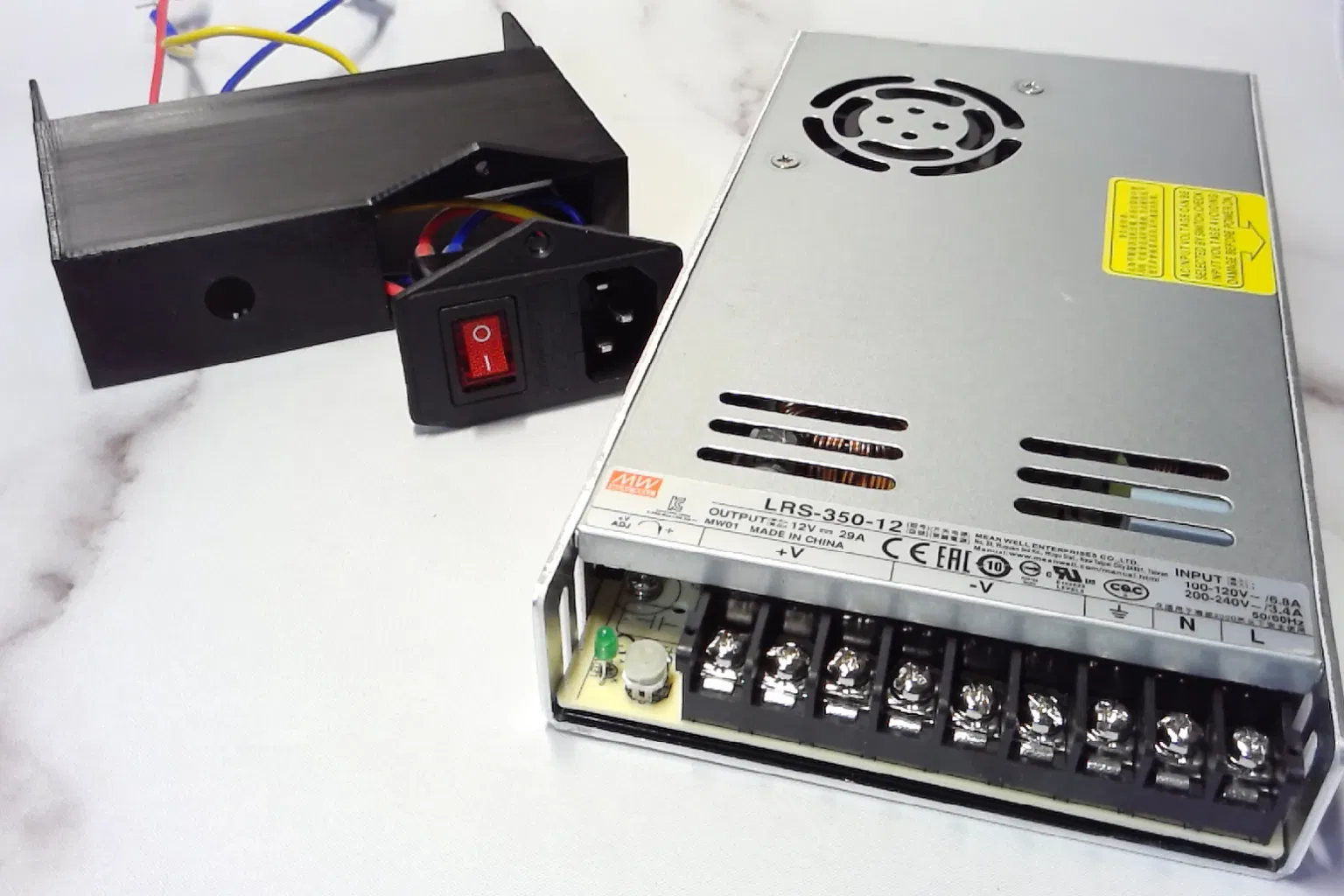

Đây là một cái cover đơn giản cho dòng nguồn Meanwell LRS-350. Nó có lỗ gắn ổ cắm điện IEC-14 (thường có bán trên Amazon) và che các đầu nối điện áp của bộ nguồn.
Hướng dẫn in ấn
Cái này mình in bằng PETG với chiều cao lớp 0.30 mm, 10% infill, và không cần support. Có một ít bridging cho các lỗ thông gió nhưng không gặp vấn đề gì trên máy in của mình.

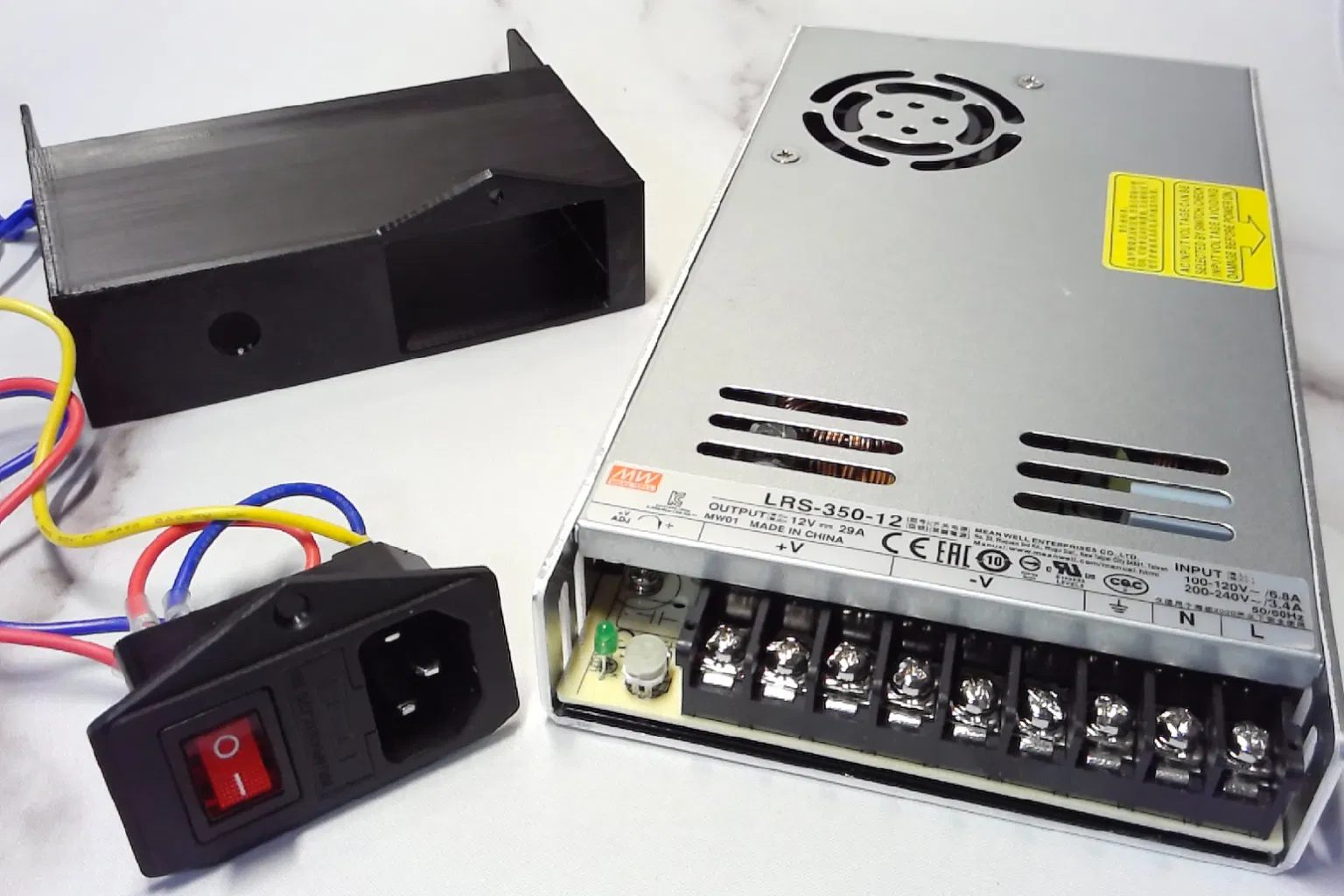

Nhiều ổ cắm điện có kèm theo một cái tab để gắn ở hai bên ổ cắm; mình đã dễ dàng loại bỏ một cái tab bằng cách dùng dao rọc giấy để rạch nhiều lần. Điều này cho phép bộ nguồn nằm phẳng trên bàn hoặc gắn vào bề mặt khác (sử dụng các lỗ gắn có sẵn của Meanwell).
Mình dùng một con ốc M3 đơn giản để gắn ổ cắm điện vào cover, và hai con ốc M4x6 để gắn cover vào bộ nguồn.
Lỗ cho dây nguồn ra có đường kính 3/8" để có thể gắn thêm gioăng cao su tùy chọn.
Mình có đính kèm file export Fusion 360 phòng trường hợp mọi người muốn chỉnh sửa thêm.
