Máy lọc không khí cho màng lọc HEPA HRF-R1

Linh kiện

Cái hộp lọc không khí này được thiết kế cho:

• Quạt máy tính 120×120×25mm × 1 (quạt dày hơn cũng được miễn là cánh quạt không chạm vào màng HEPA);
• Màng lọc HEPA 260×165×40mm × 1 (tức là loại tương đương “HRF-R1”, tương thích với Honeywell HPA-100);
• (tùy chọn) Tấm than hoạt tính 250×165×2mm × 1.

Ốc vít cần thiết:

• Ốc quạt 120mm thông thường × 4,
• Bu lông lục giác M3×20 × 2 và đai ốc M3 × 2 (để ghép hai nửa của bộ phận “Container”),
• Bu lông lục giác M3×10 × 6 (để cố định bộ phận “Vent”).

Vài lưu ý

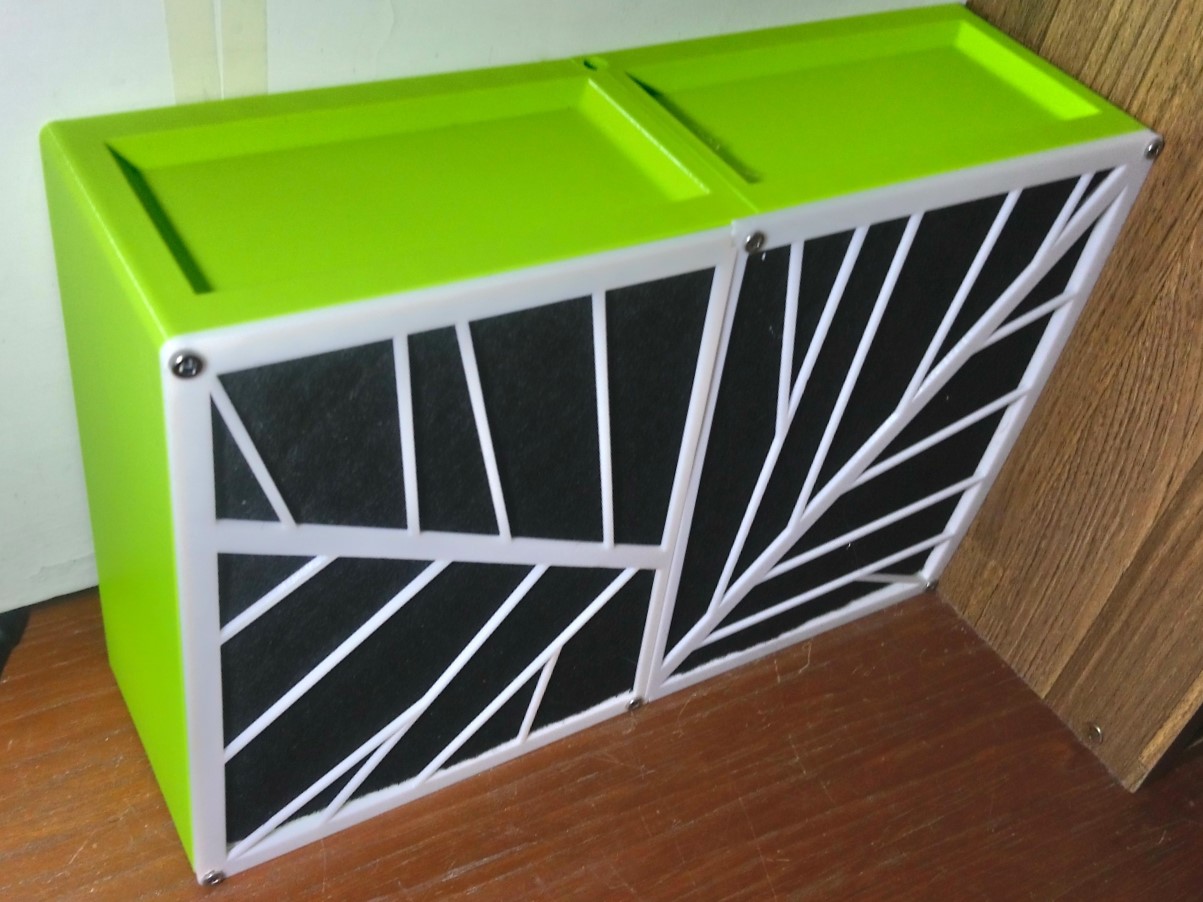

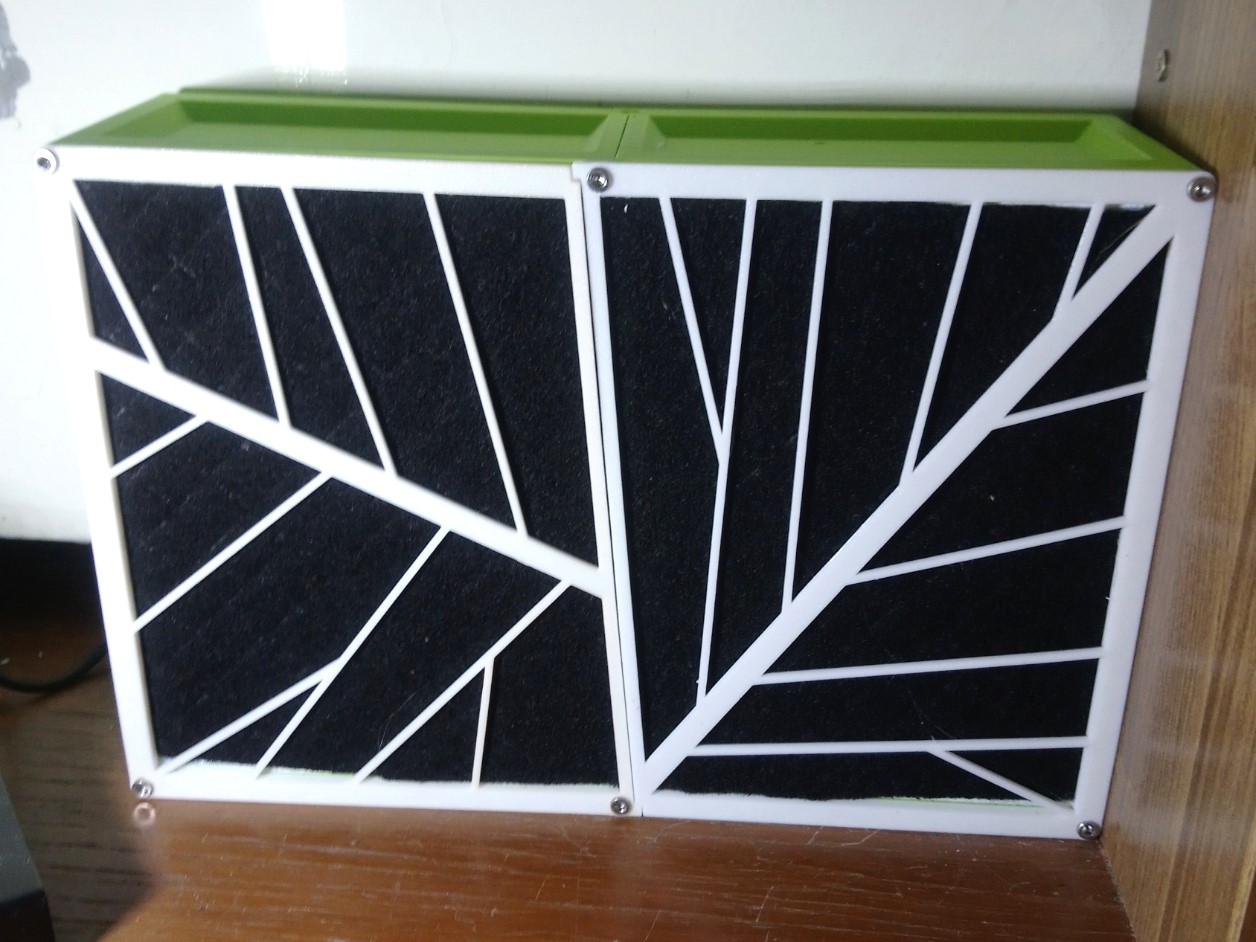

Lý do duy nhất mà cái hộp được "chia đôi" là để vừa với khay máy in Prusa MINI. Với bất kỳ khay in nào đủ lớn, bốn bộ phận có thể gộp lại thành chỉ hai: một bộ phận “Vent” và một bộ phận “Container”.

Các bộ phận trong ảnh trông có thể hơi khác so với các mẫu STL vì một số thay đổi đã được thực hiện sau khi in mẫu thử.

Hiệu quả hoạt động chưa rõ.

Hướng dẫn lắp ráp

1. Ghép hai bộ phận “Container” lại với nhau;

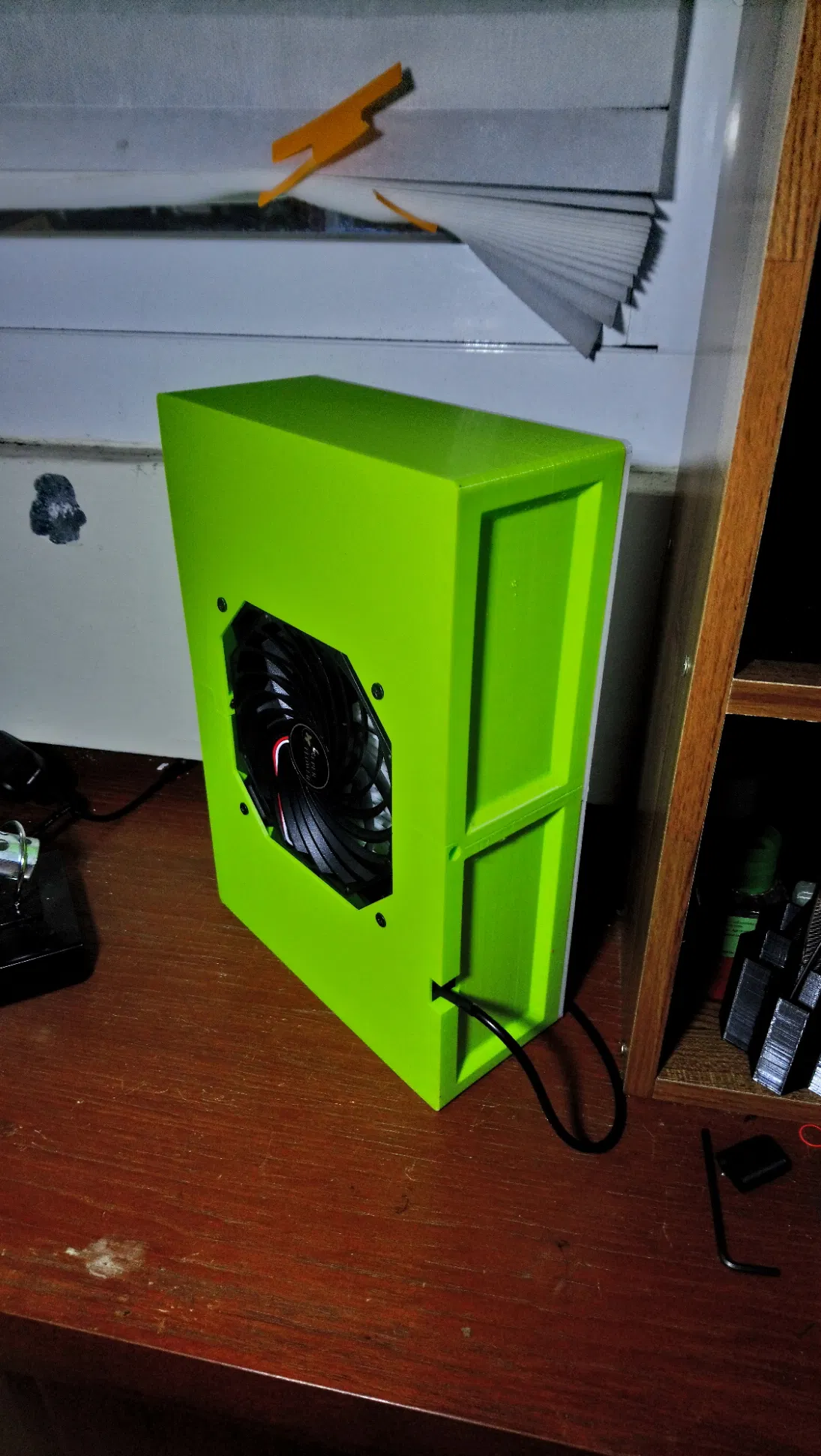

2. gắn quạt vào;

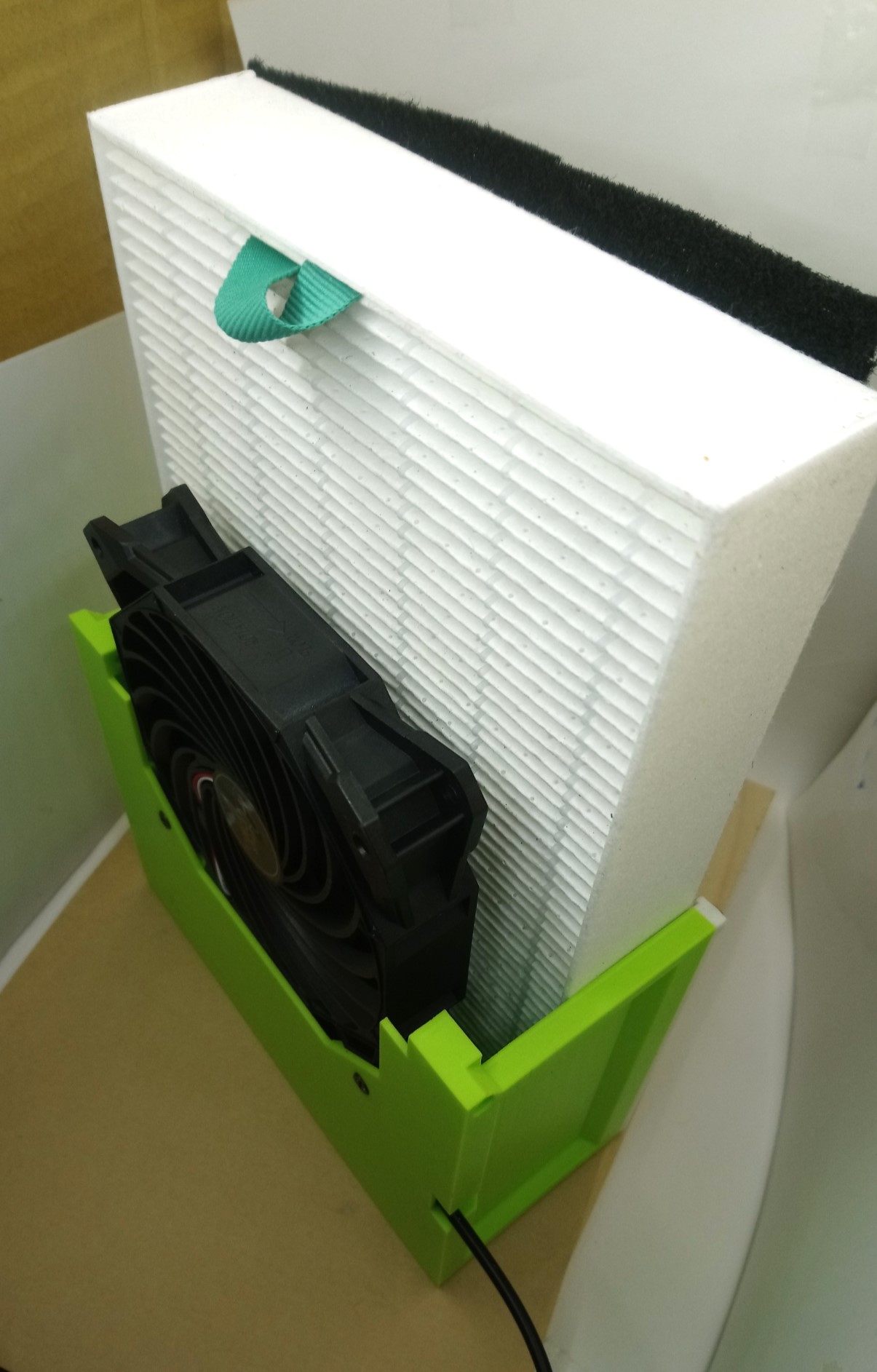

3. lắp màng lọc HEPA vào;

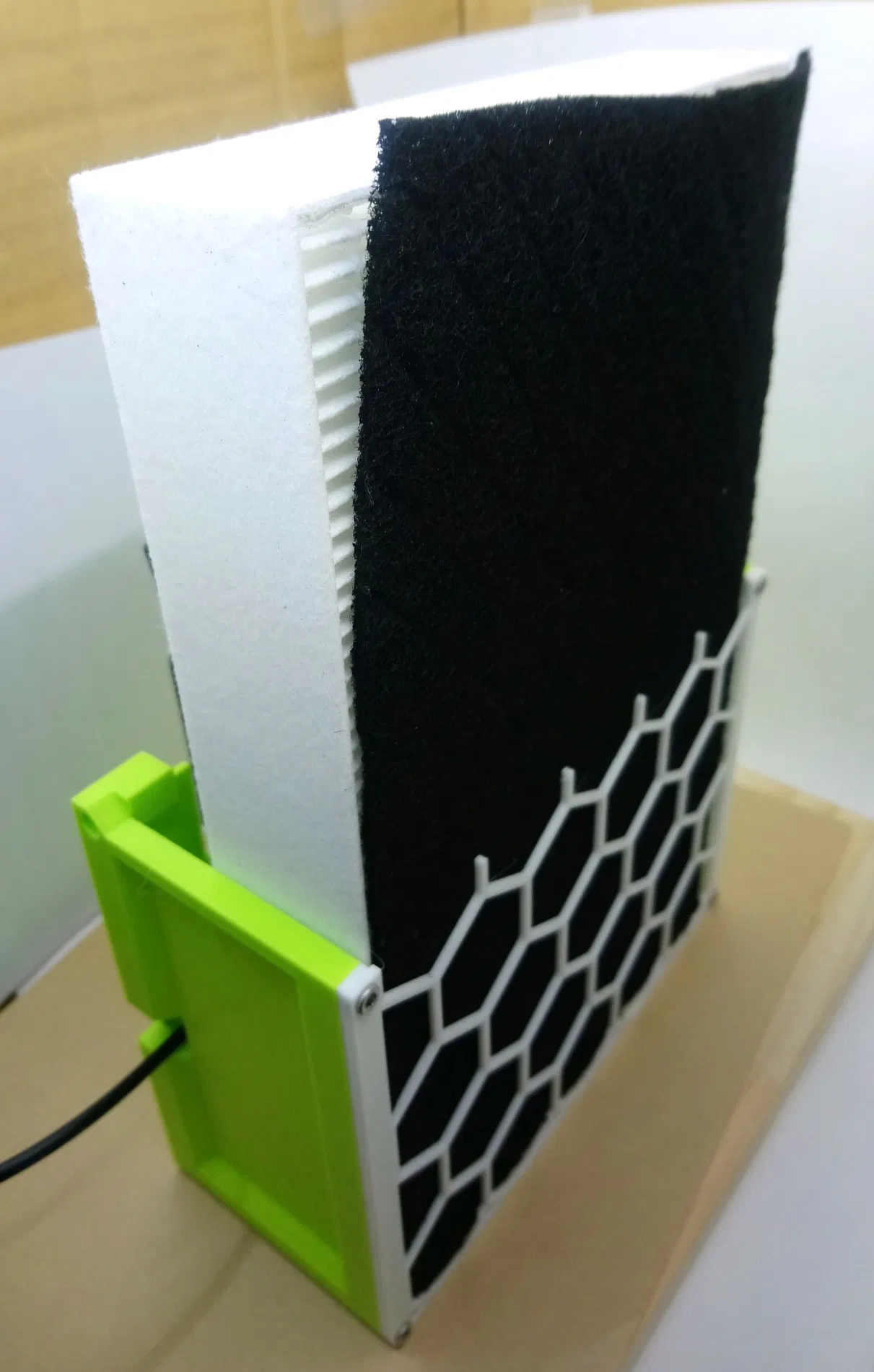

4. đặt tấm than hoạt tính lên màng lọc HEPA;

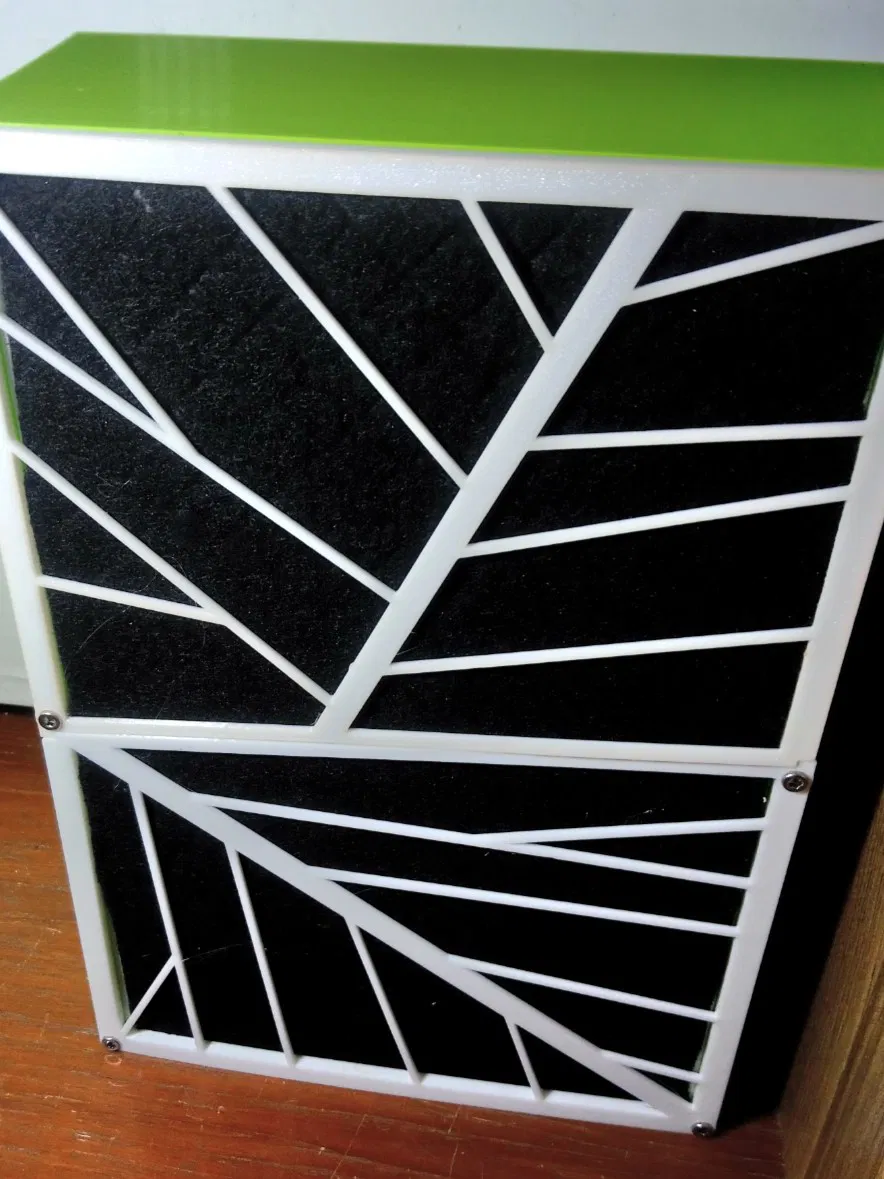

5. gắn các bộ phận “Vent” vào.
