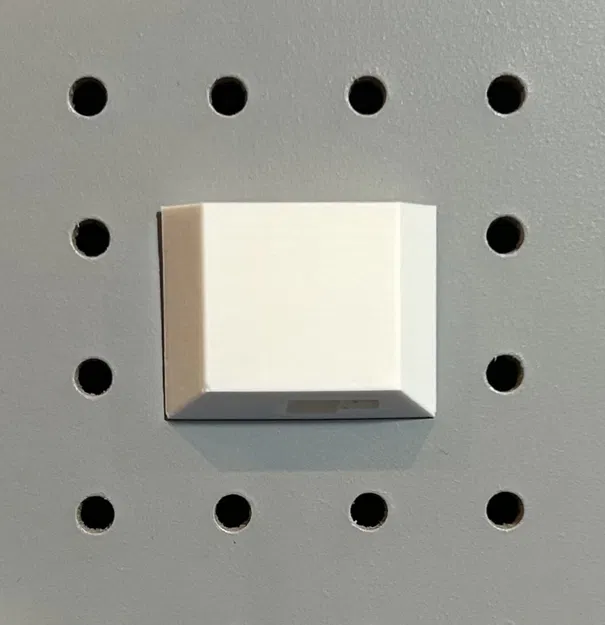

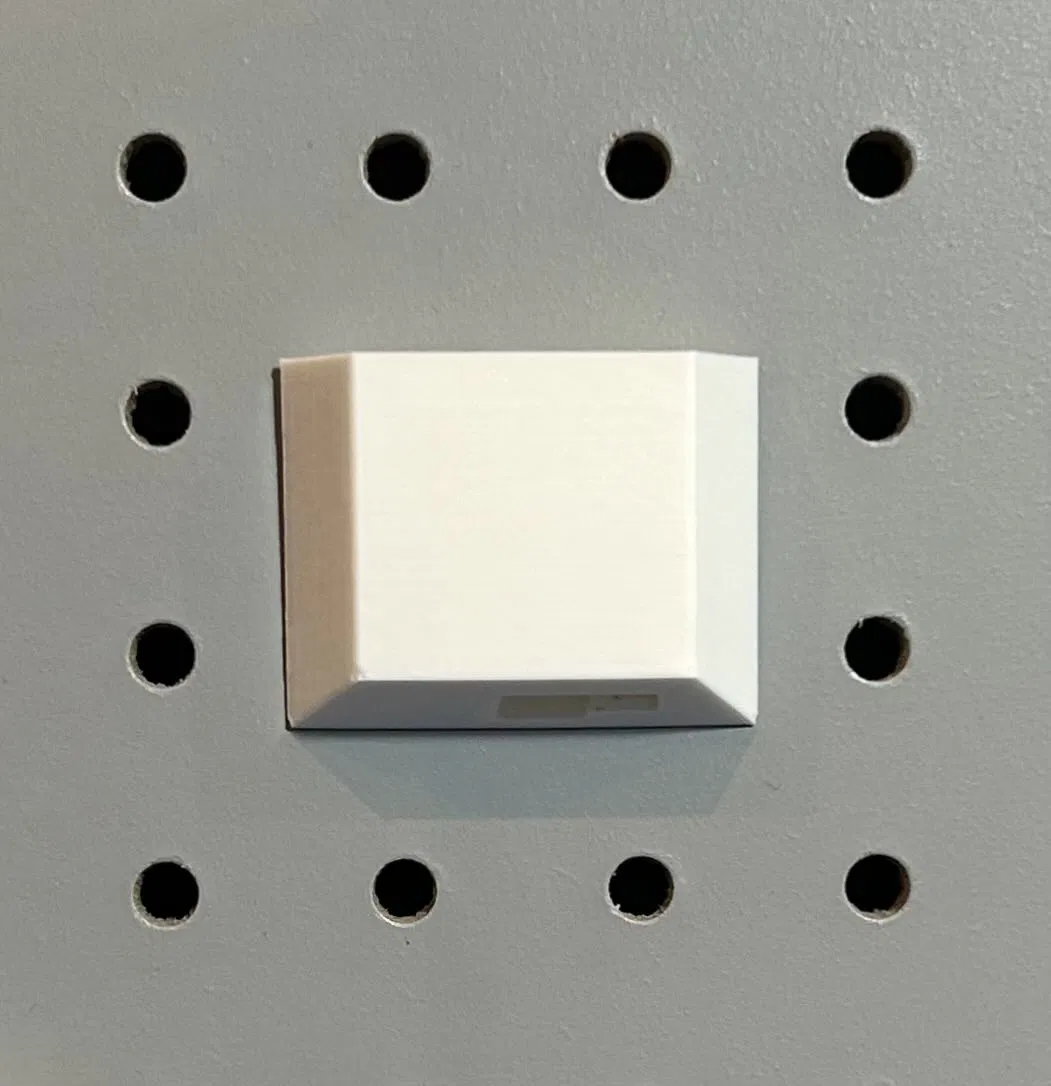

Giá đỡ Caliper Pegboard (Tùy chỉnh hoàn toàn)

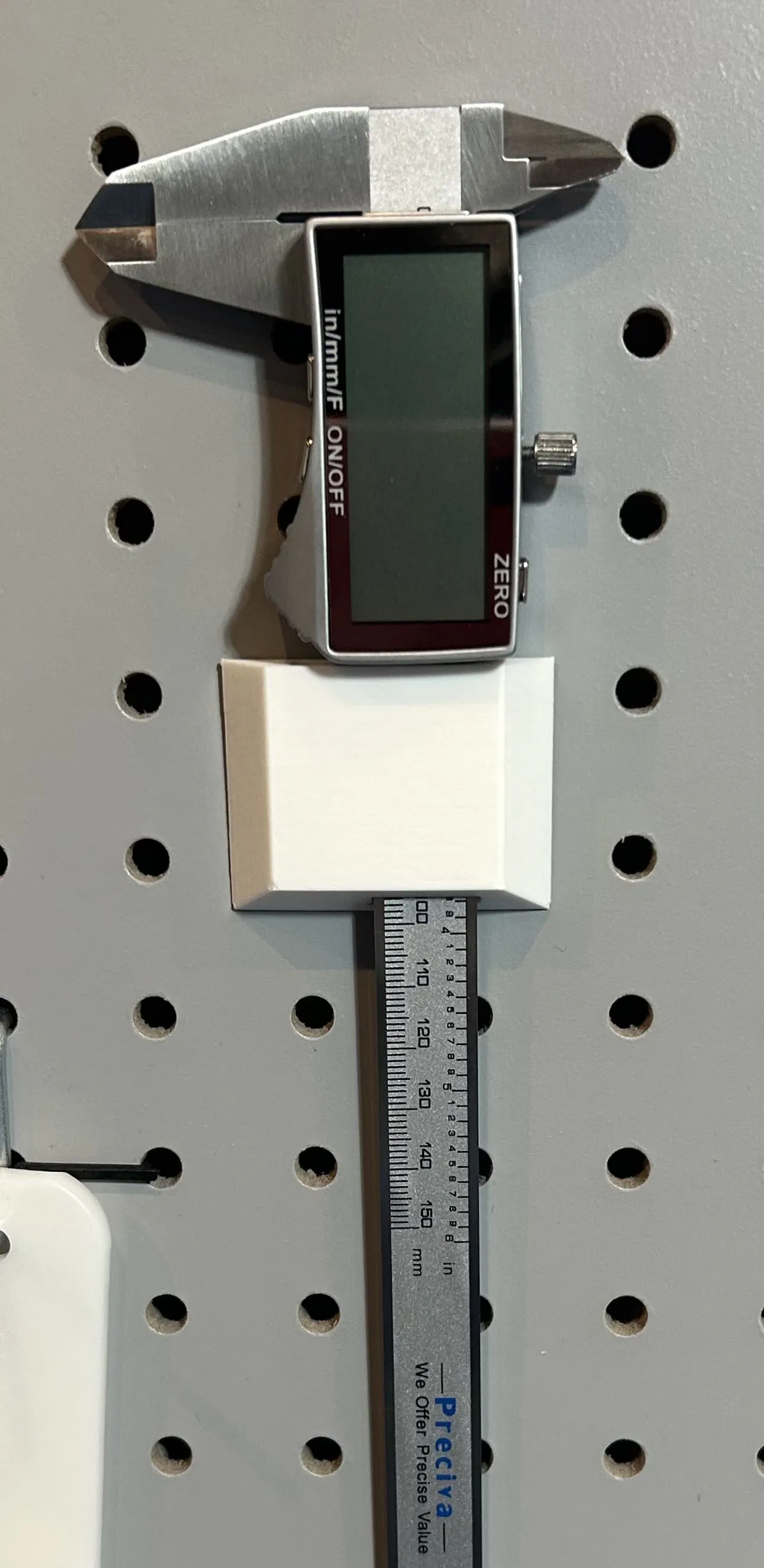

Cái giá đỡ này dành riêng cho Thước cặp kỹ thuật số Vernier Precieva (FRDM730002).

Khớp với mô hình và bảng pegboard

Giá đỡ này rất đặc trưng cho thương hiệu và mã model cụ thể này: Khả năng nó sẽ không khớp với bất kỳ cái nào khác nếu số đo hoặc cách bố trí các bộ phận khác nhau.

Nó cũng được thiết kế để khớp với bảng pegboard có khoảng cách 1 inch, nếu bạn đang sử dụng loại pegboard khác thì có lẽ nó sẽ không khớp đâu.

Xem phần "Về mô hình này" để biết cách tùy chỉnh các giá trị này.

Hướng dẫn in

Lưu ý:

• Mô hình này cần rất ít, nếu có, vật liệu độn (infill).
• Nó in đẹp bằng PLA. Tôi đã sử dụng độ rộng đường kẻ 0.6, nhưng tôi không nghĩ điều đó quan trọng.
• Nó được thiết kế để in theo hướng được hiển thị trong ảnh chụp màn hình bên dưới.
• Nó không cần hỗ trợ

Về mô hình này

Đối tượng này là một mẫu từ dự án Pegmixer của tôi được viết bằng OpenSCAD. Printables hỗ trợ kém cho các tệp nguồn OpenSCAD và các tùy chọn cấp phép hạn chế. Bạn có thể lấy tệp nguồn trên kho lưu trữ GitHub Pegmixer cùng với thư viện và hướng dẫn về cách thêm các phần phụ thuộc.

Tải xuống các tệp nguồn OpenSCAD và tạo STL của riêng bạn thay vì chỉ lấy các tệp được hiển thị sẵn từ đây. Mọi thứ về mô hình này đều có thể tùy chỉnh tham số, vì vậy bạn có thể tinh chỉnh mọi thứ rất dễ dàng trong OpenSCAD từ khoảng cách bảng pegboard và kích thước lỗ đến kích thước bánh xe xoay và kích thước thước đo/thang đo. Làm cho nó phù hợp với ngữ cảnh của bạn sẽ mang lại trải nghiệm tốt hơn! Ngoài ra, tôi nghĩ giấy phép tôi sử dụng cho thư viện Pegmixer và các tệp mẫu phù hợp hơn. Tôi khuyến khích bạn sử dụng OpenSCAD, nhưng bạn cứ làm theo cách của mình nếu muốn sử dụng các tệp STL.
