Giá Đỡ 2 Quạt 60mm Cho BigTreeTech Octopus V1.1

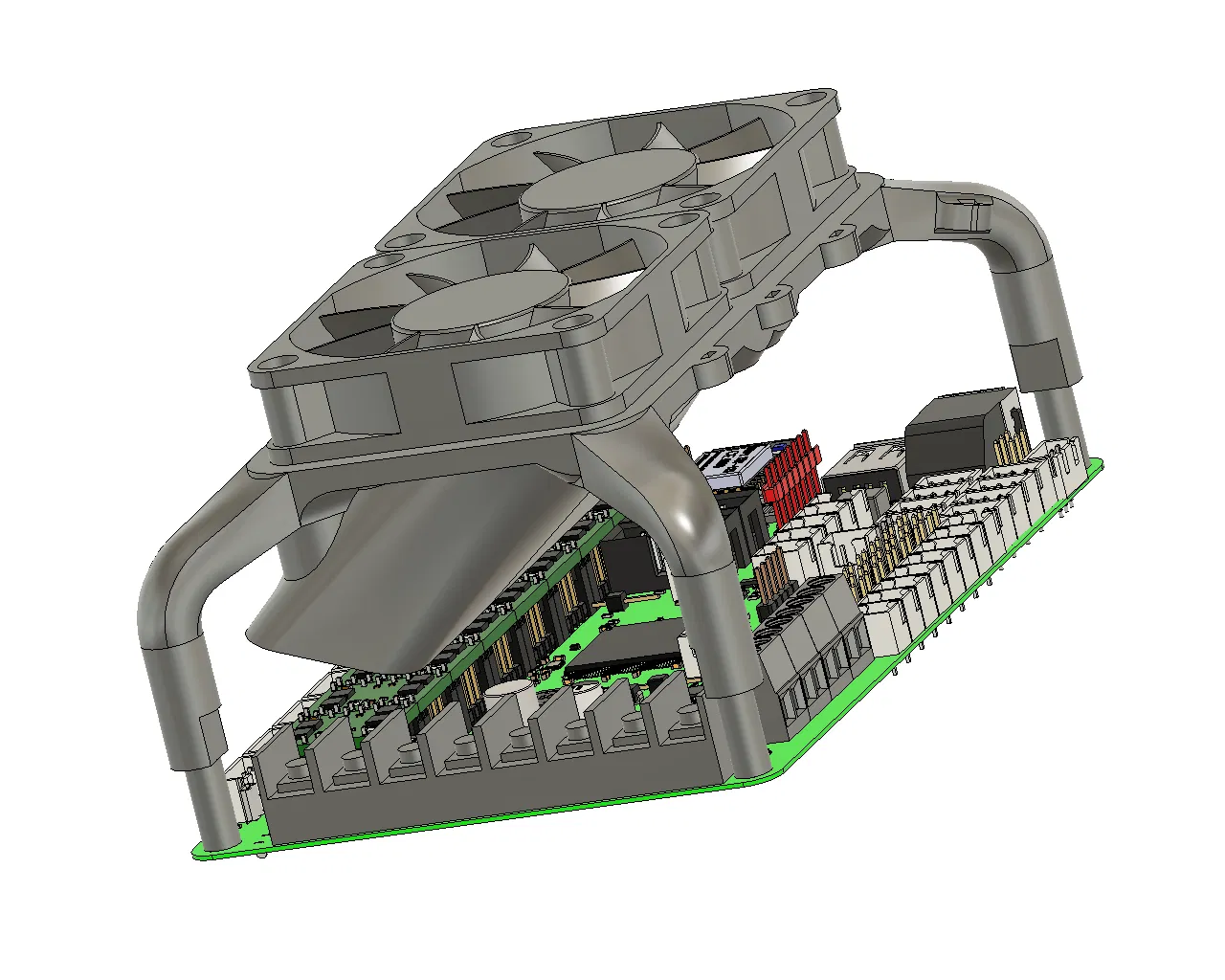

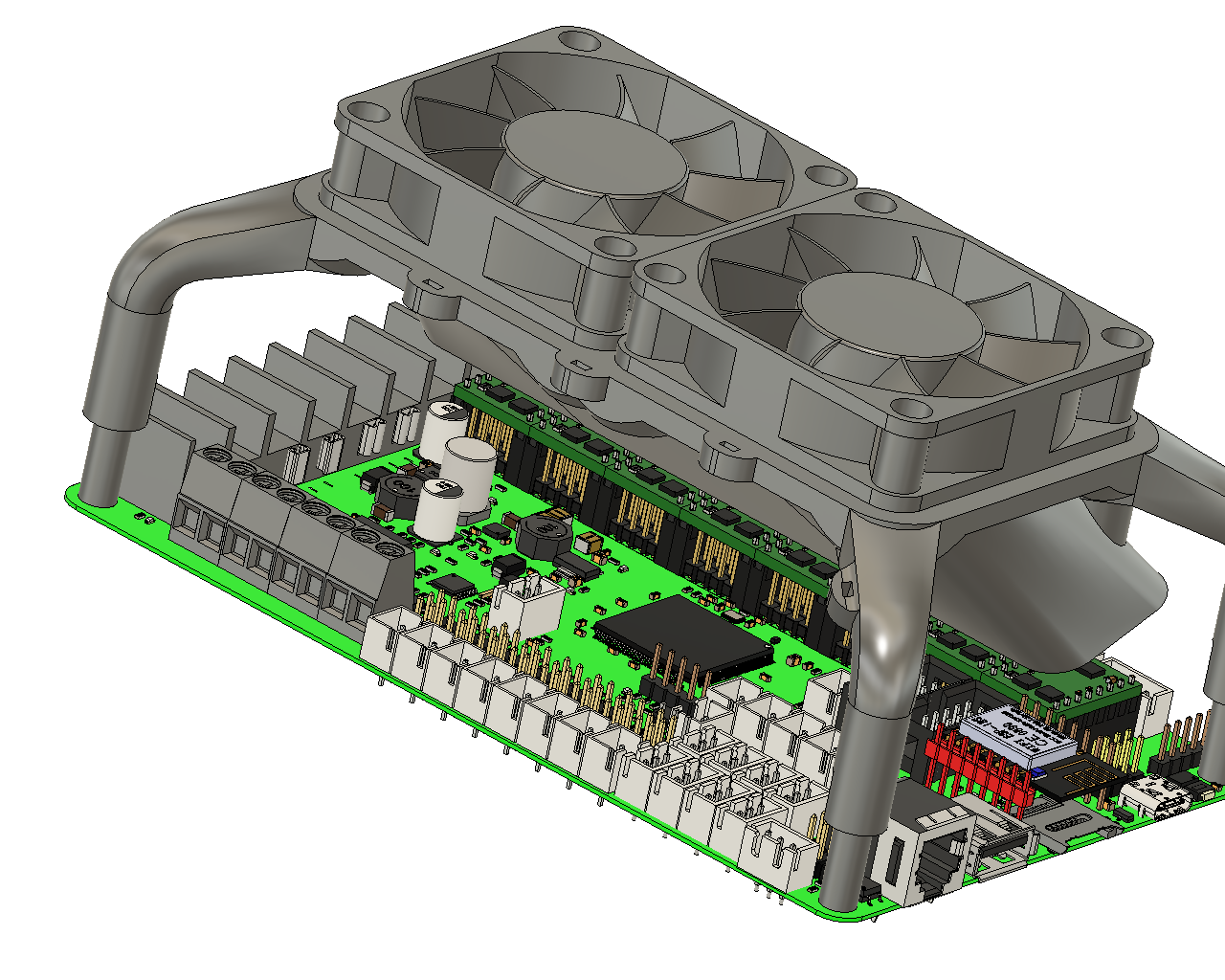

Mô hình giá đỡ cho 2 quạt 60mm, được thiết kế riêng cho bo mạch BigTreeTech Octopus V1.1. Bao gồm hướng dẫn đi dây, vị trí lắp insert M3 và đai ốc M4. Cần in bằng ABS/PET-G, không cần support. Thông số in và vật tư chi tiết được liệt kê.
Mô tả

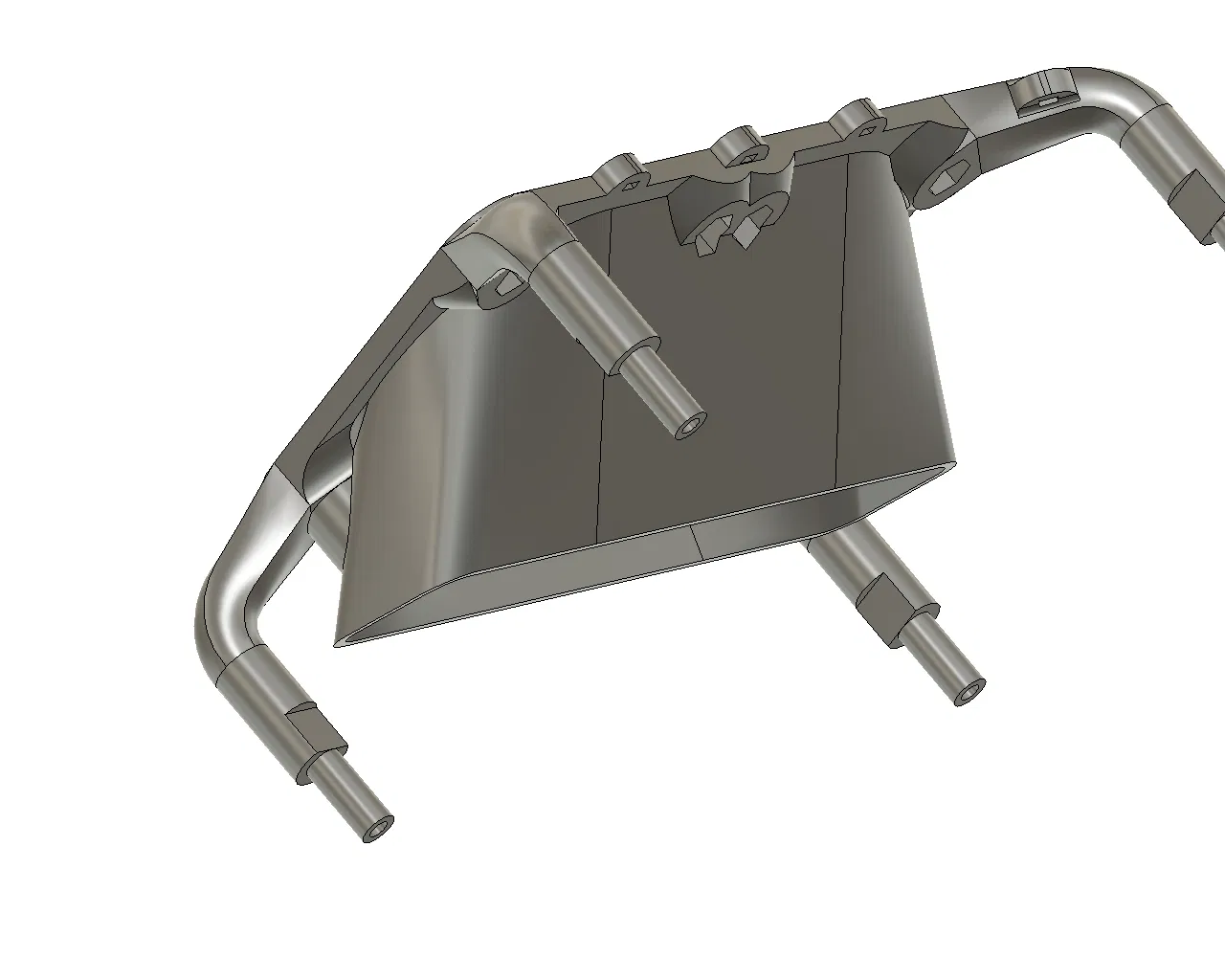

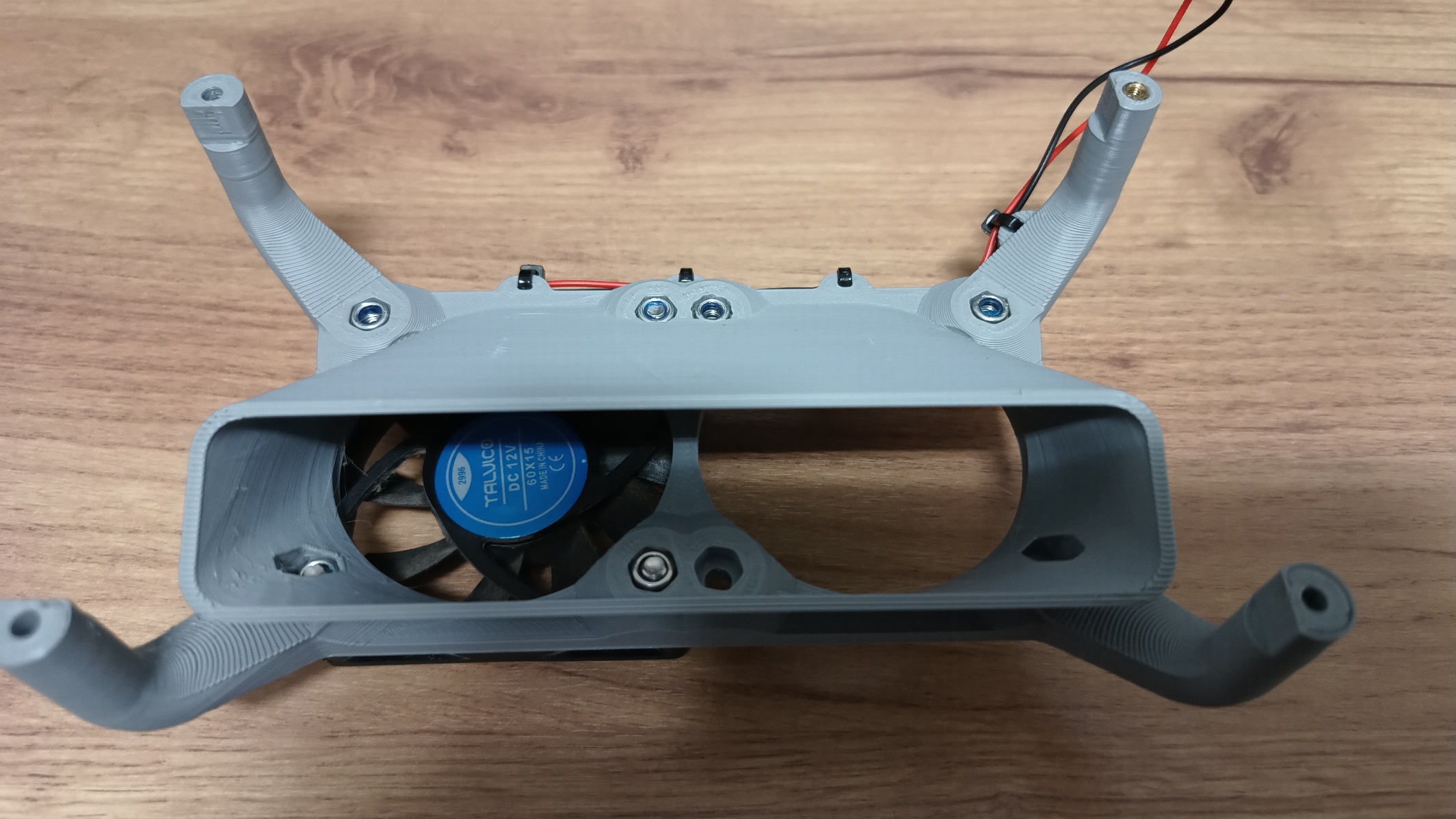

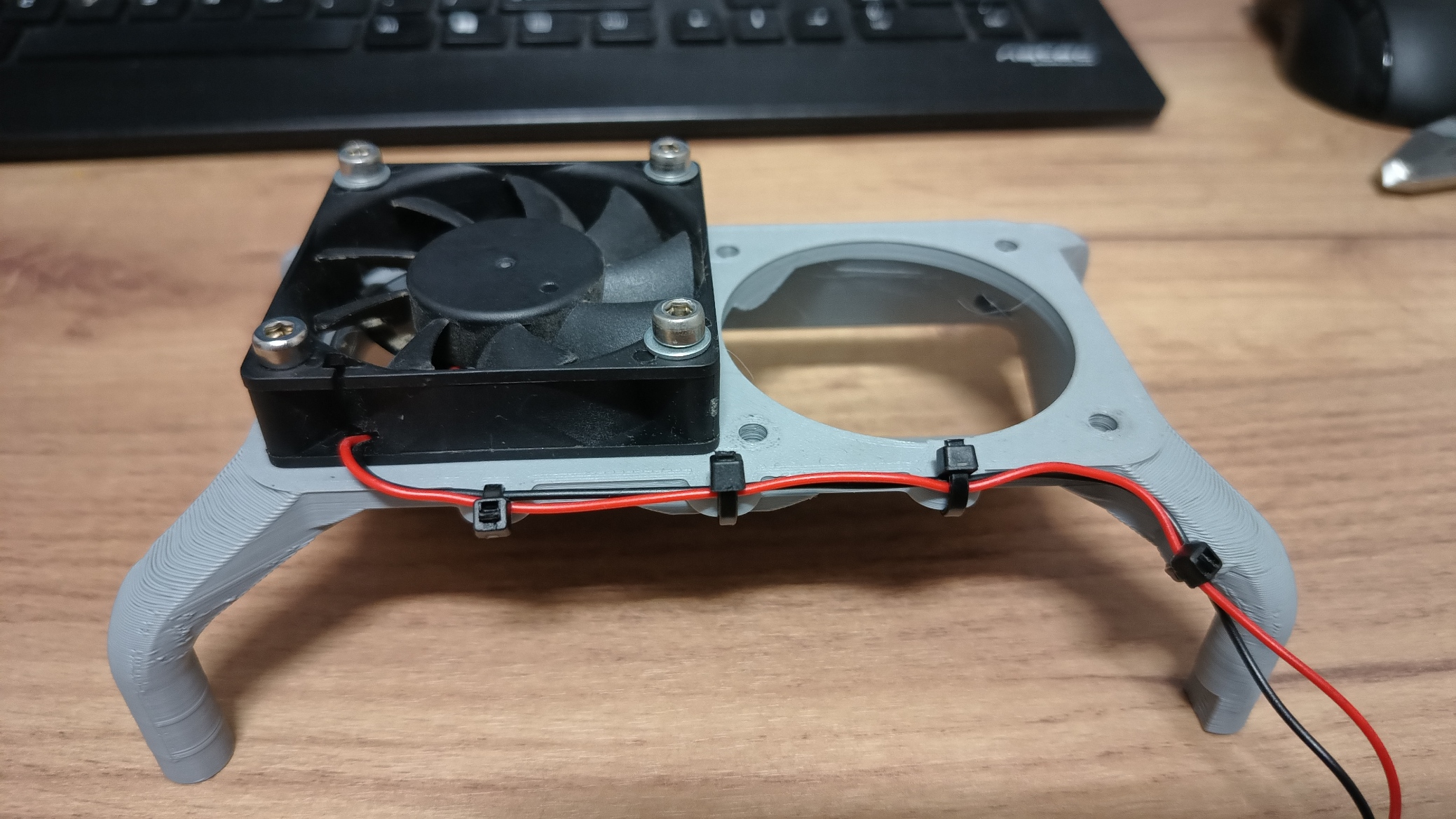

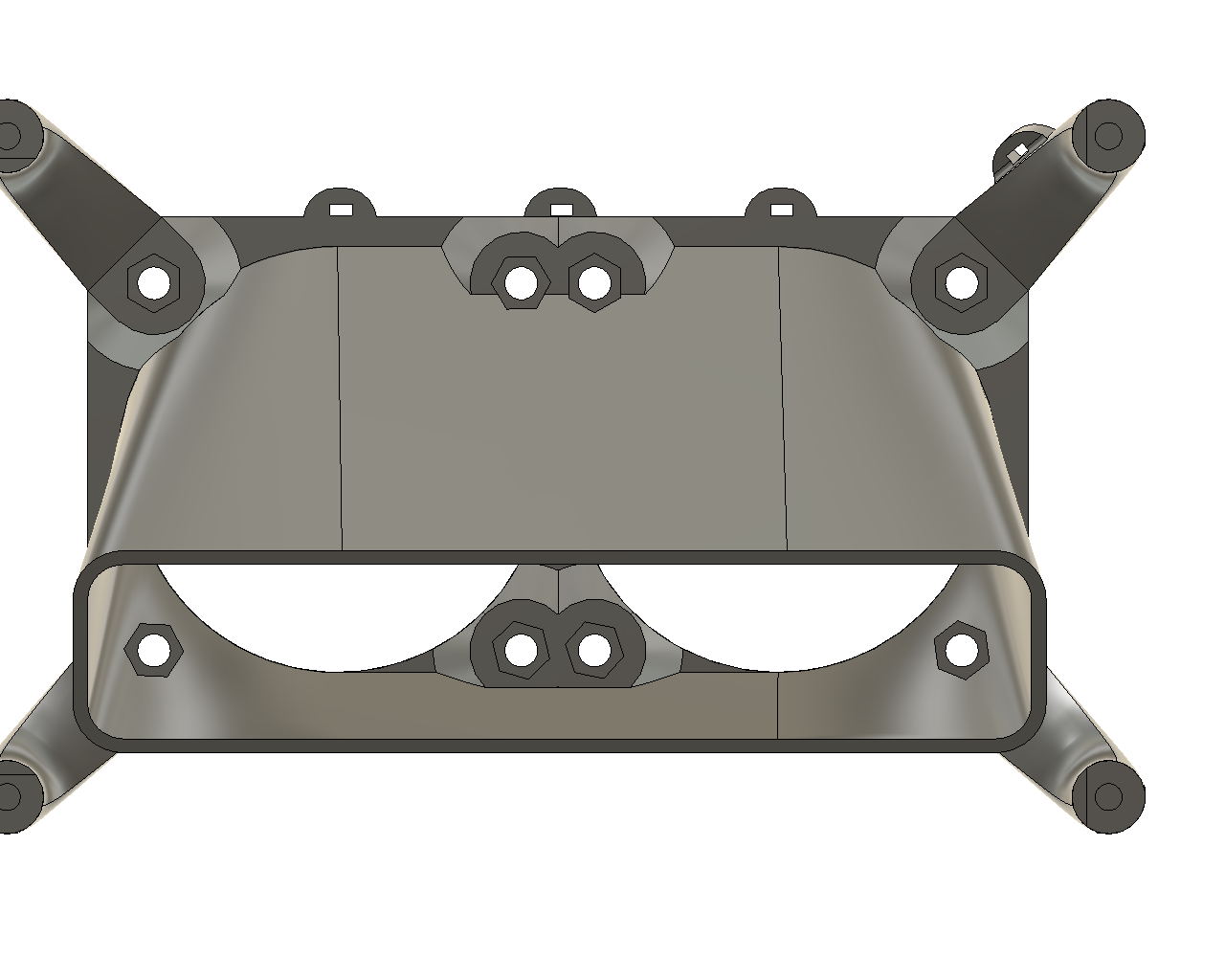

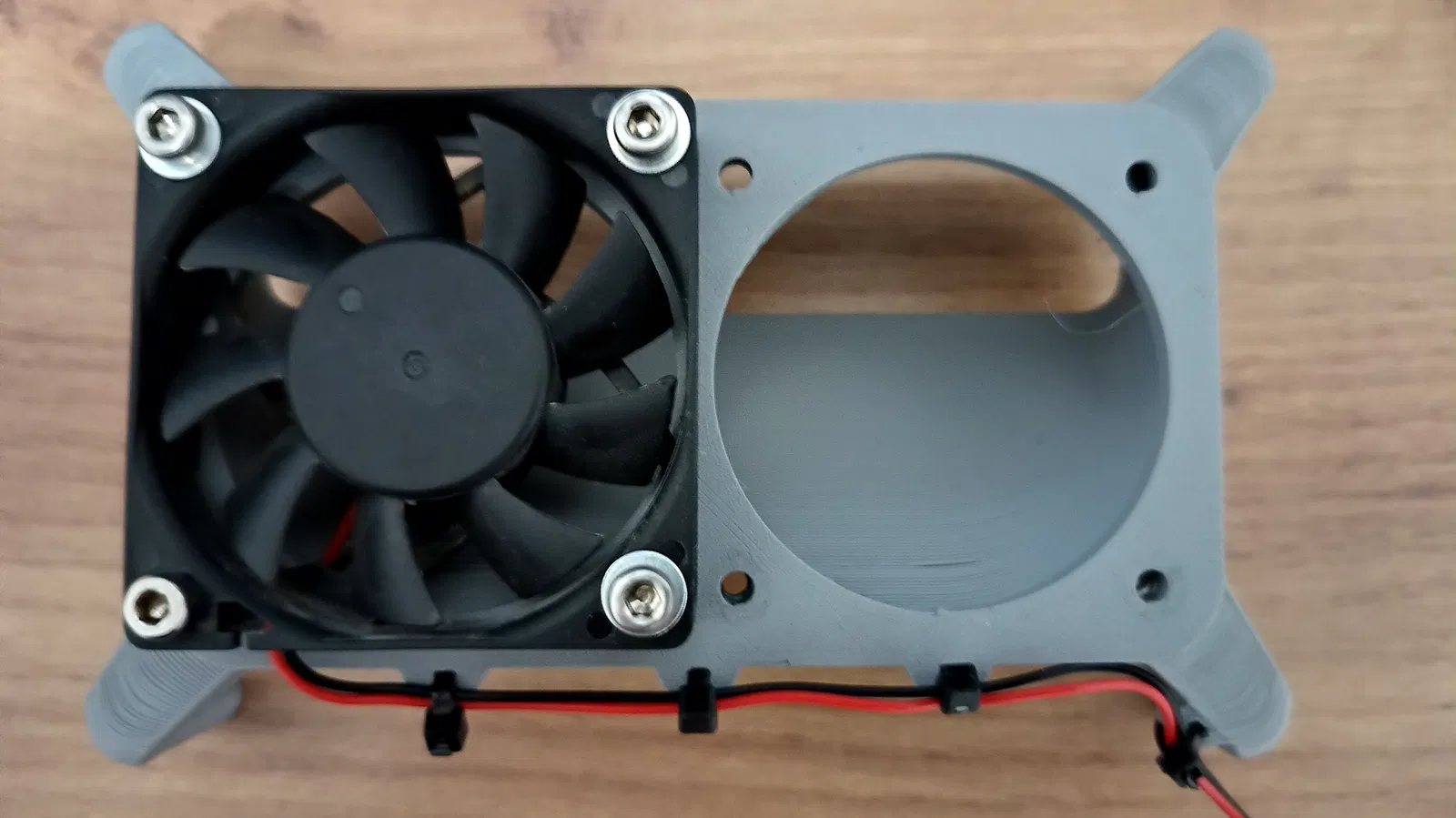

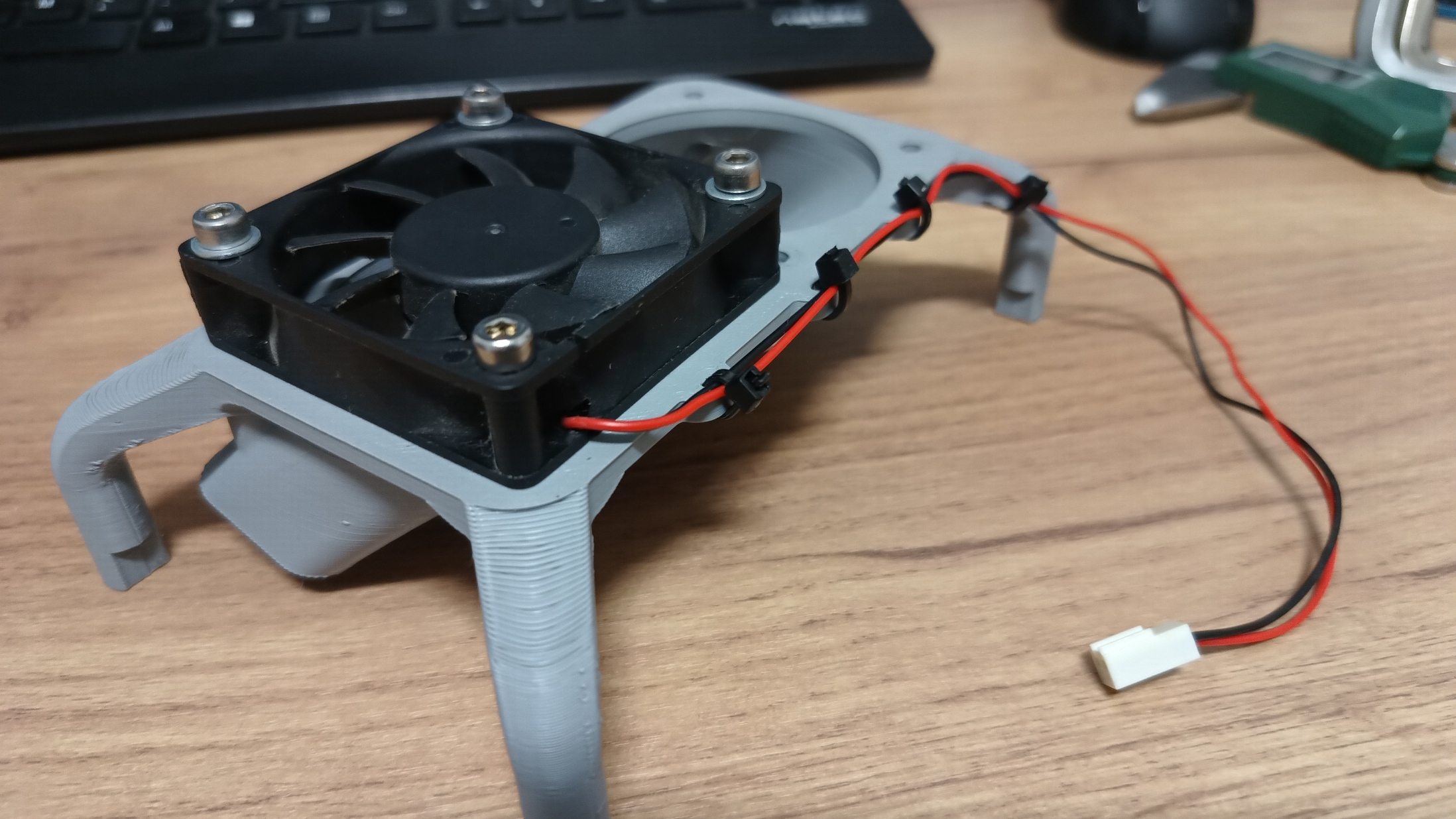

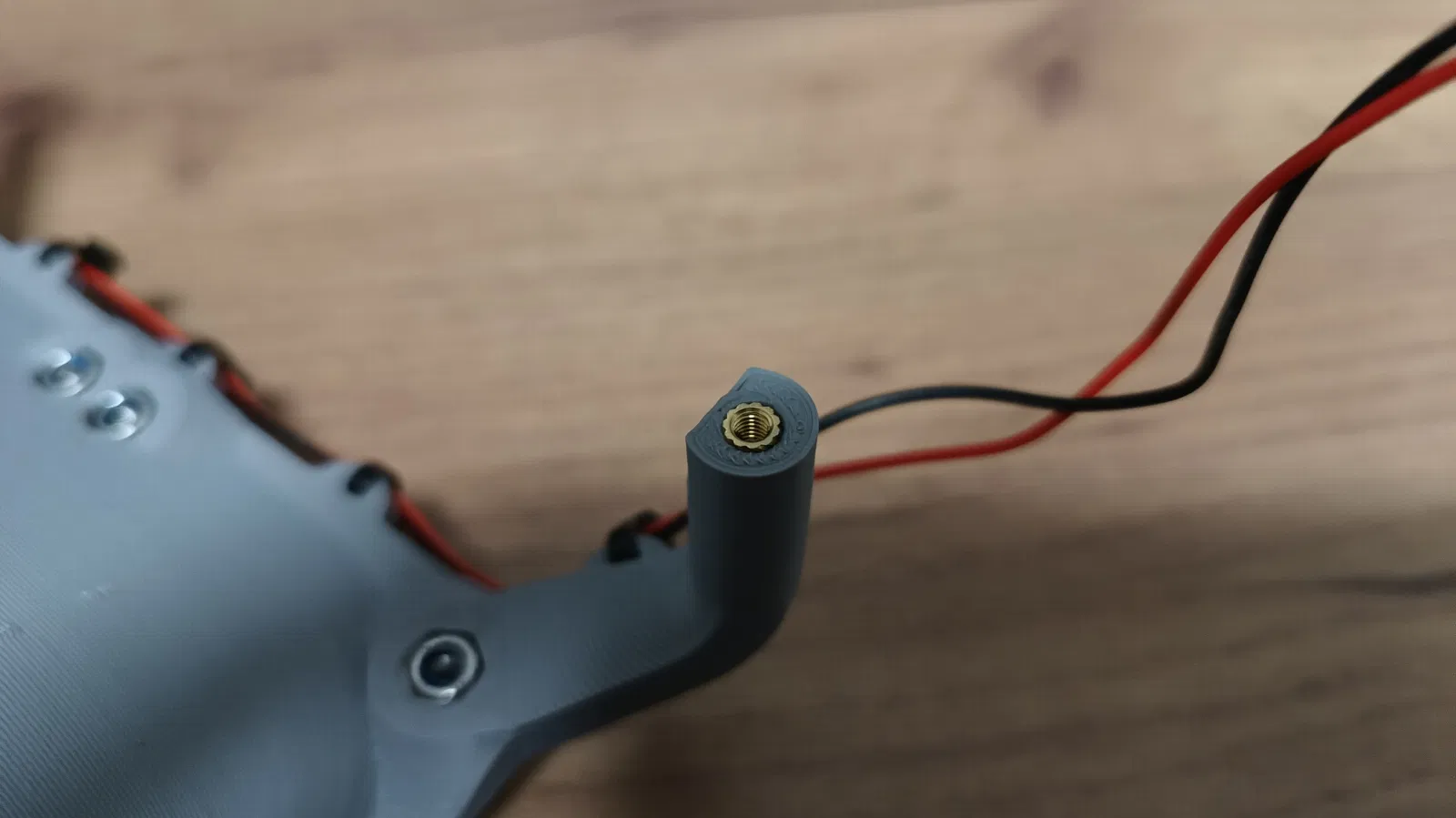

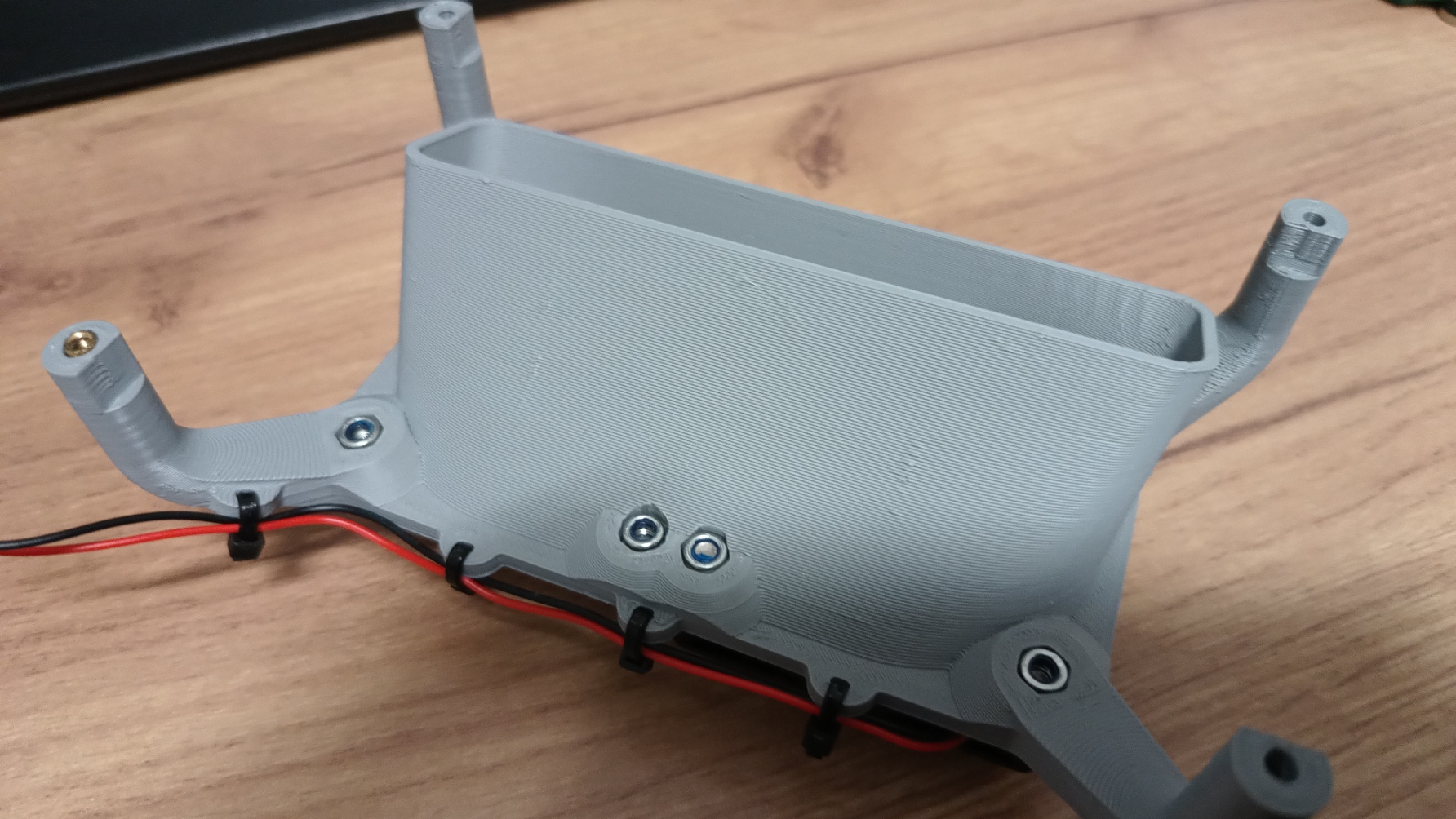

Giá đỡ cho 2 quạt 60mm. Tôi đã làm đường dẫn dây cáp bằng dây rút. Các lỗ trên chân đế để nhúng insert m3. Đã làm các lỗ cho đai ốc m4 có vòng đệm nylon. Cần sử dụng ống lót khoảng cách được cung cấp hoặc các loại khác có trên thị trường.

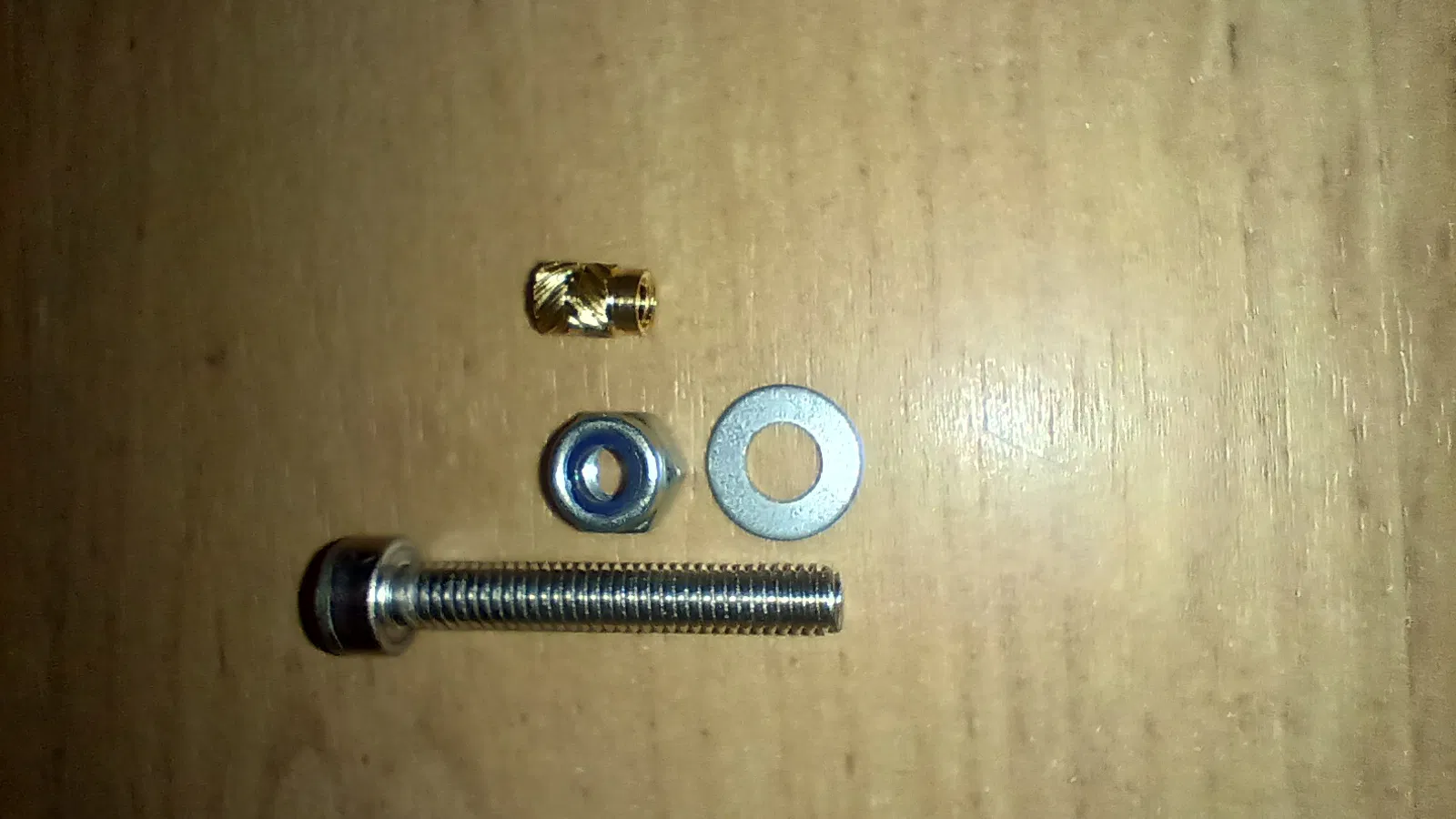

Các bộ phận cần để lắp ráp:
8x ốc m4 25mm
8x đai ốc m4 có vòng đệm nylon
8x long đền m4
4x insert m3 (4.2 x 6mm)
In không cần support. Chiều cao lớp 0.2 - 0.28. Độ điền đầy 20 - 70%
In bằng vật liệu chịu nhiệt như ABS hoặc PET-G.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
