Bộ Chuyển Đổi 20x20mm (M2) Sang 30.5x30.5mm (M3) Cho Bo Mạch Điều Khiển Bay Micro
Bộ chuyển đổi này giúp bạn gắn bo mạch điều khiển bay micro với lỗ M2 lên khung máy bay drone có lỗ M3. Thiết kế thông minh với phần dịch chuyển cho phép bắt vít dễ dàng. Chiều cao tổng cộng 4mm, phần M2 là 2mm. Có các phiên bản khác nhau để phù hợp với nhu cầu.
Mô tả
Đây là một chút tái hiện lại từ https://www.thingiverse.com/thing:1610834 --- cảm ơn đã truyền cảm hứng!
Nhu cầu chính của tôi là lỗ M2 thay vì M3, và tôi cũng muốn dịch chuyển phần M2 để có thể bắt vít nó lại cho đàng hoàng.

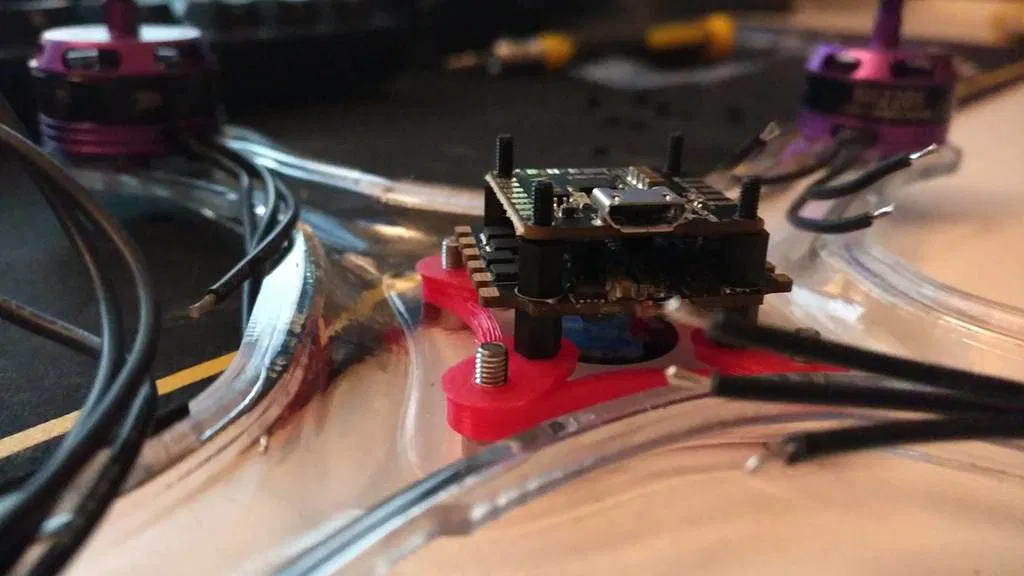

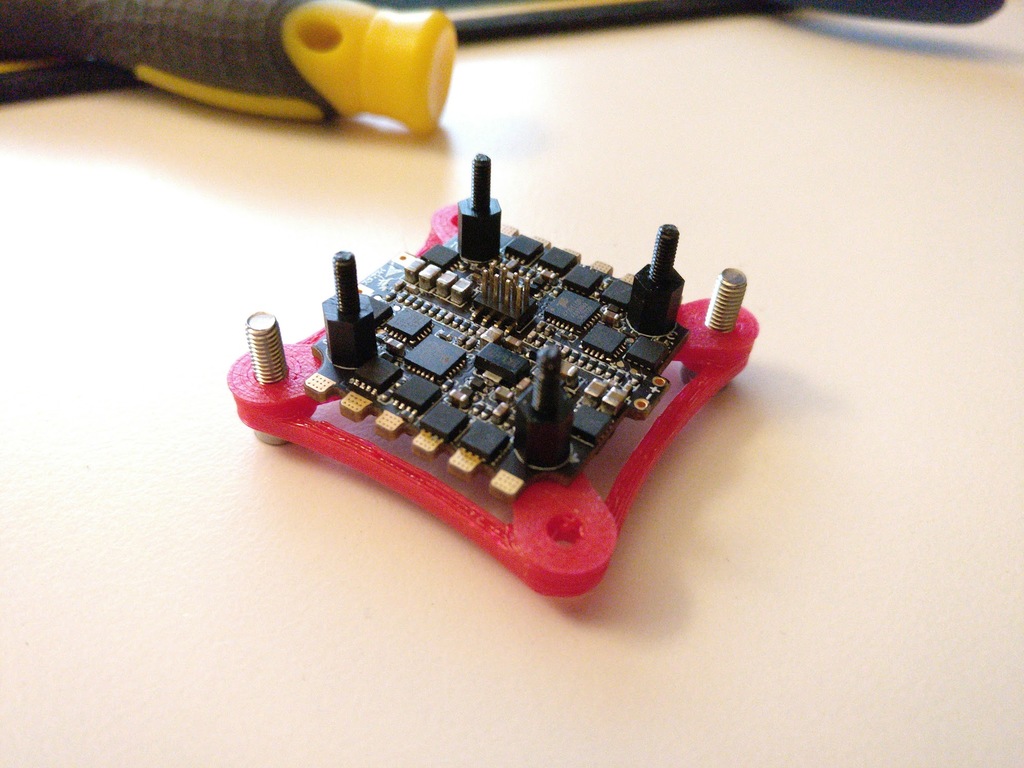

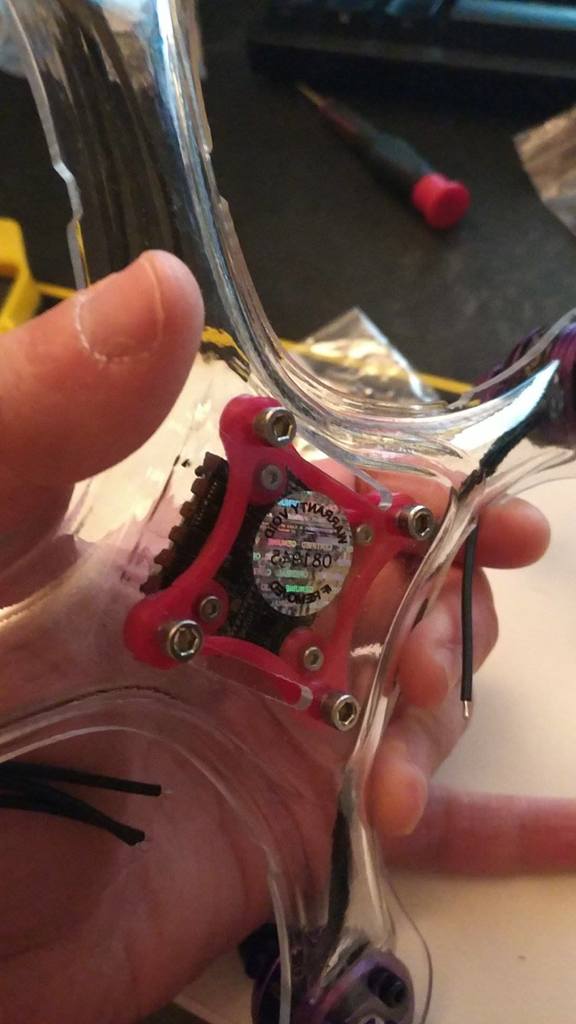

In ra, cắm các con vít M2 của bạn hướng lên trên và gắn stack của bạn như bình thường như thể đó là đáy khung. Đặt toàn bộ lên khung và vặn các con vít M3 của bạn lên, cố định bằng đai ốc.
Tổng chiều cao là 4mm, trong đó phần M2 là 2mm. Bạn có thể vừa vặn vừa nhét một con vít M2 đầu chìm.
Tôi đã tạo một phiên bản mới với thành mỏng hơn, đủ để không cản trở bo mạch của bạn nên bạn không cần bộ đệm thấp hơn. Ngoài ra còn có các phiên bản một nửa và một phần tư nếu bạn thấy nó vướng vào các lỗ kẹp pin hoặc tương tự.
Cài đặt In
Thương hiệu máy in:
Prusa
Máy in:
Prusa Clone
Độ phân giải:
0.25mm
Infill:
100%
Ghi chú:
Tôi đã in nó (lỗ M2 áp vào bed) có support. Chiều ngược lại có thể hoạt động tốt hơn cho bạn.
