Khuôn bánh lái thuyền buồm IOM sợi carbon - IKUBI

Đây là một bộ khuôn và mẫu cắt để bạn tự làm bánh lái bằng sợi carbon cho thuyền buồm RC IOM hoặc thuyền buồm một mét khác.

Tôi đặt tên cho bánh lái này là Ikubi, theo tên một kiểu mũi kiếm Nhật Bản. Từ "ikubi" xuất phát từ một hình dạng và tỷ lệ cụ thể và nó có nghĩa là "cổ của lợn rừng". Sở dĩ có tên như vậy là vì kiểu mũi kiếm này ngắn và mập, thay vì dài và hẹp. Hình dạng mũi của bánh lái phản ánh phong cách kiếm thuật lịch sử, được gọi là "Ikubi-kissaki" đã truyền cảm hứng cho nó. Những thanh kiếm này được chế tạo vào khoảng năm 1250 và được coi là một trong những thanh kiếm được chế tác tinh xảo nhất vào thời điểm đó.

Tôi hy vọng các bộ phận bánh lái của bạn sẽ lướt đi sắc bén như thanh kiếm!

Đây là phiên bản mới nhất của khuôn bánh lái của tôi. Nó sử dụng kỹ thuật đắp khác so với phiên bản trước của tôi. Nó được thiết kế lại hoàn toàn và cập nhật so với phiên bản gốc - /3d-model/tieu-de-banh-lai-duc-bang-soi-carbon-iom-thuyen-buom-tom-ta

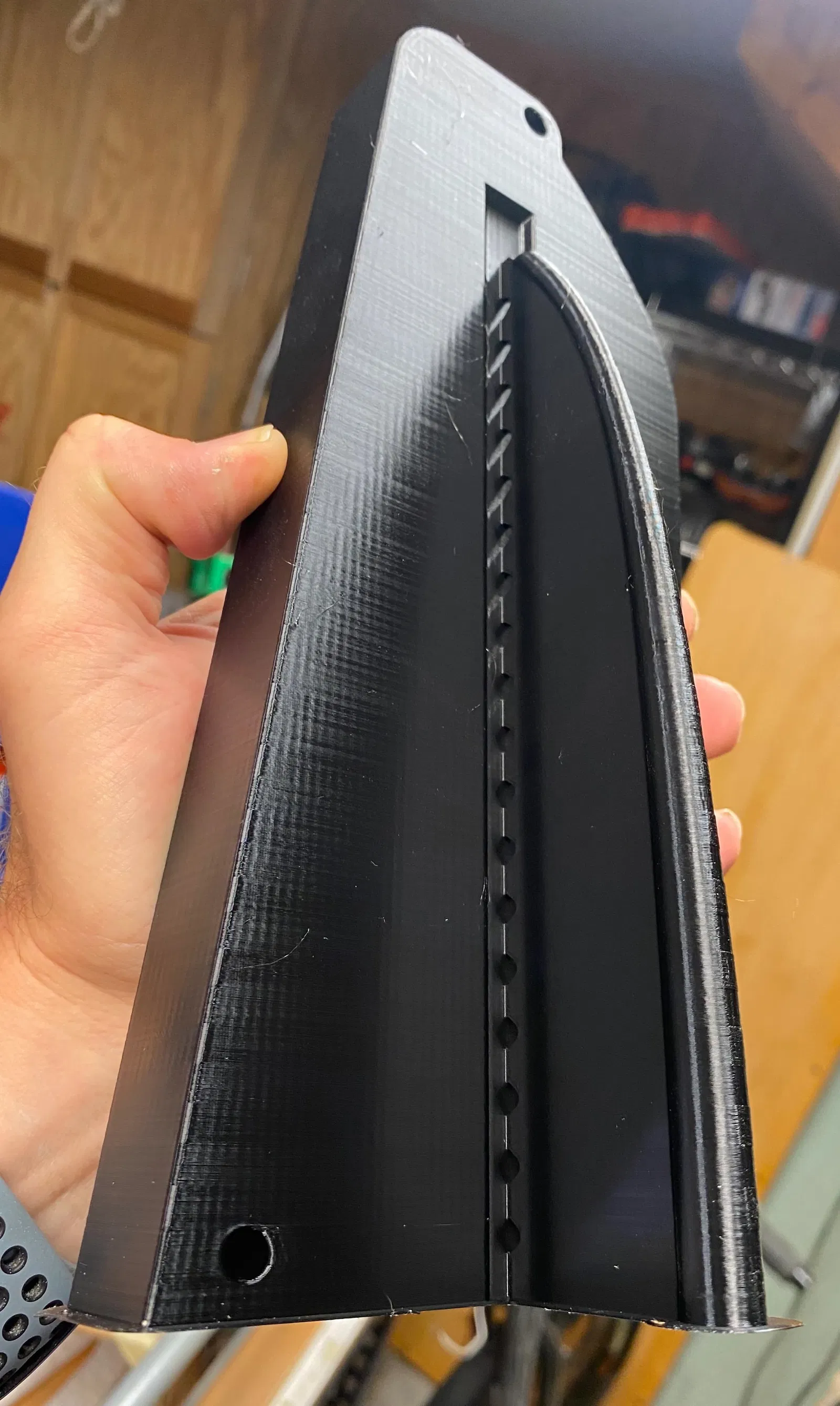

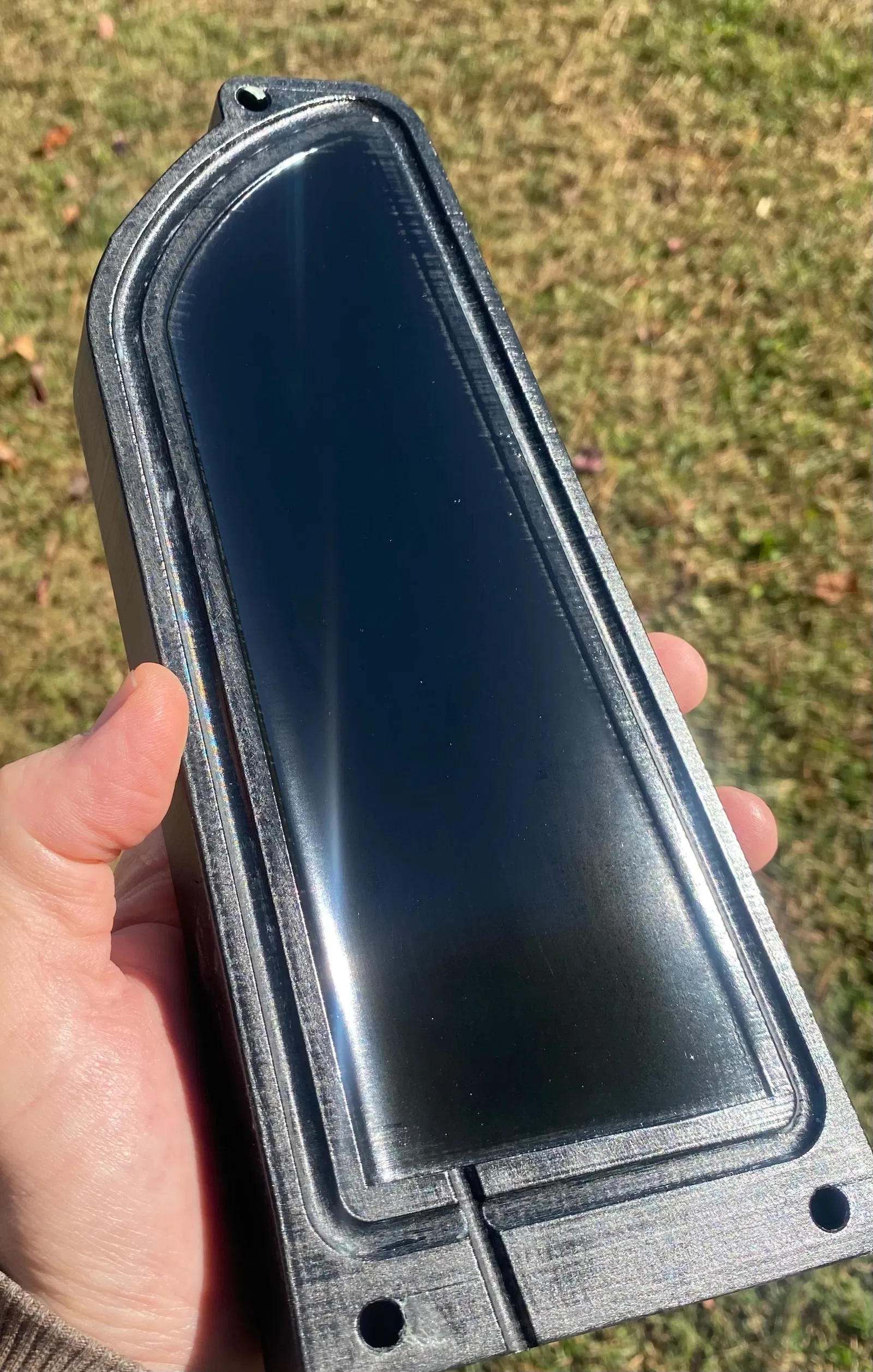

Có một nửa khuôn để bạn sử dụng và sửa đổi cho bất kỳ định dạng in nào bạn thích. Có một nửa khuôn thứ hai bao gồm một thanh giằng có thể tháo rời được thiết kế để giữ cho mô hình cao ổn định trong quá trình in. Tôi khuyên bạn nên sử dụng nó. Chỉ có một nửa được cung cấp. Lật mô hình trong slicer của bạn cho nửa còn lại.

Có một mẫu cắt lớn cho lớp vỏ ngoài và mẫu cắt nhỏ cho lớp gia cố bên trong.

Tất cả các hướng dẫn sử dụng đều có trong chủ đề xây dựng của tôi trên RCgroups.com. * Đây là một quá trình chế tạo phức tạp, không phải là thứ bạn có thể làm trong một giờ. Hướng dẫn rất chi tiết và dài, hãy chuẩn bị sẵn sàng! Bạn có thể xem toàn bộ quá trình phát triển của dự án này và mọi thứ bạn cần để tự làm.

https://www.rcgroups.com/forums/showthread.php?4164819-How-to-make-sailboat-rudders-and-keels-in-6999-easy-steps

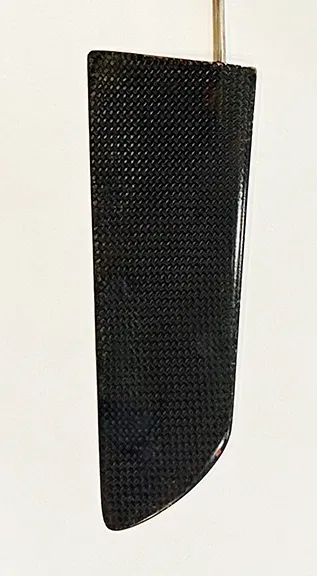

Kết quả là một chiếc bánh lái khá ổn mà bạn có thể mang đi đua và tùy chỉnh thêm để đạt được trọng lượng và độ bền cần thiết.

CẬP NHẬT

Bây giờ bao gồm một bộ tệp để in trên máy in resin nhỏ. Có bốn tệp được sử dụng để làm đế và đầu cho mỗi nửa. Ngoài ra còn có hai tệp đã được hỗ trợ sẵn và sẵn sàng để in dưới dạng bộ bên phải và bên trái. Tôi đã sử dụng máy Epax E6 cho các bản in này, vì vậy chúng sẽ phù hợp với bất kỳ máy in nào có diện tích in tương tự.

Bây giờ cũng bao gồm một bộ tệp để in trên máy in resin lớn. Có tệp bên trái và bên phải. Có một tệp STL đã được hỗ trợ sẵn và một tệp Lychee slicer gốc, vì vậy bạn có thể tùy chỉnh cài đặt mà không cần phải bắt đầu lại từ đầu. Tệp này phù hợp với máy in Elegoo Saturn 4 Ultra hoặc tương tự.

Như trước đây, hãy truy cập chủ đề để biết thêm thông tin.

• Một bản PDF hướng dẫn tổng quát được bao gồm, nhưng bạn phải truy cập chủ đề xây dựng để biết đầy đủ chi tiết và hình ảnh.
