Kẹp Giữ Dây Cáp Cho Đầu Đùn Ender 3

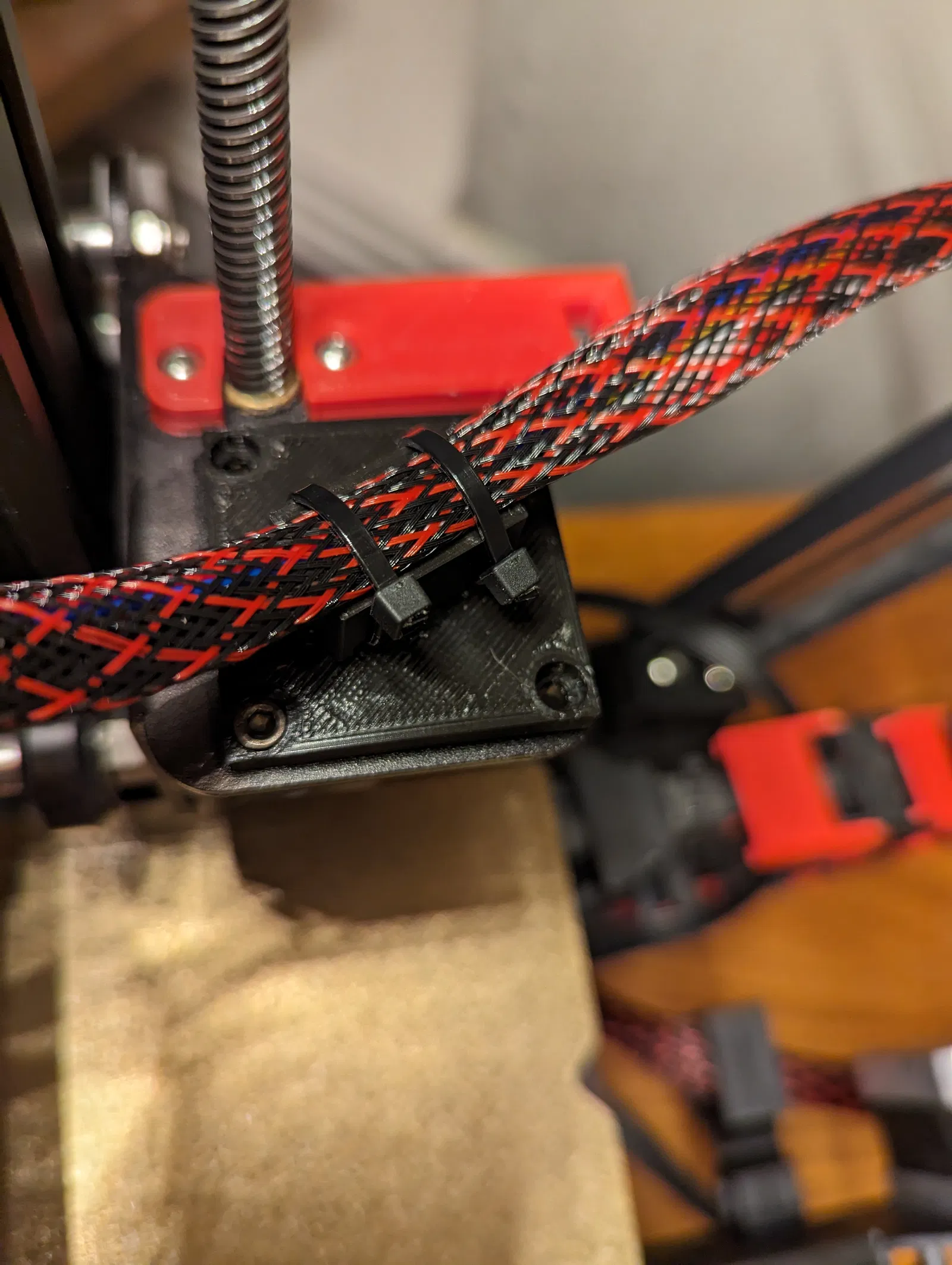

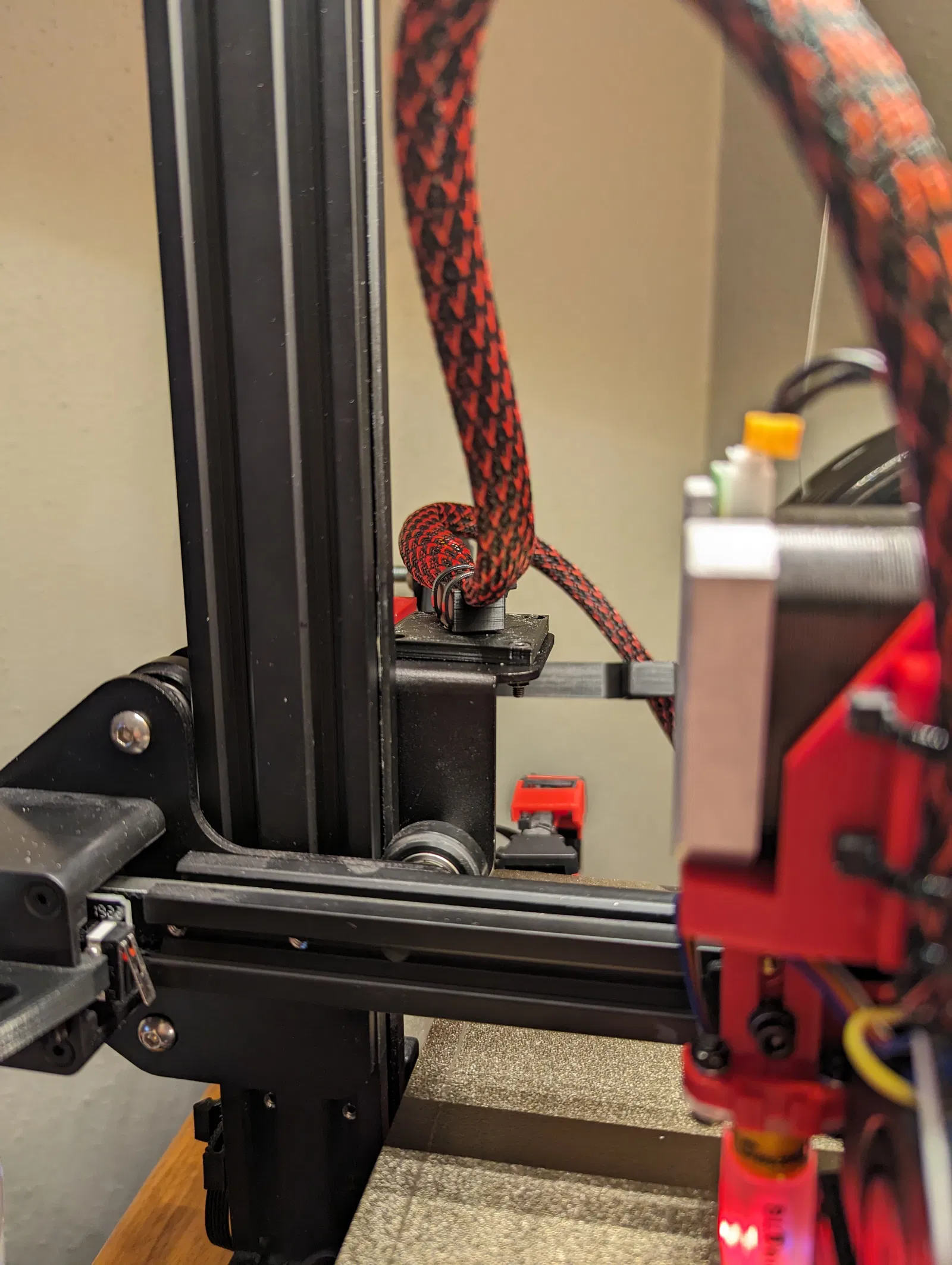

Đây là một bộ phận giữ và kẹp cáp cho Ender 3 với bộ đùn trục trực tiếp (direct drive extruder). Bộ phận này được bắt vít vào tấm gắn động cơ của bộ đùn Bowden cũ. Một vòng bi nhỏ được gắn vào bộ phận và một trục có nắp gắn bộ phận này với bộ giữ cáp. Điều này cho phép bộ giữ cáp xoay theo chuyển động của đầu nóng (hot-end). Nó cũng giữ cho dây cáp của đầu nóng và động cơ đùn không bị vướng và đi theo đường thẳng với các bộ phận điện tử. Tôi đã in các bộ phận bằng nhựa PLA với mật độ 30%.

Dưới đây là một vài phụ kiện tôi đã dùng để lắp ráp:

• Một vòng bi có đường kính ngoài 1/2 inch, đường kính trong 1/4 inch, rộng 3/16 inch
• Bốn ốc M3 dài 10mm
• Năm vòng đệm khóa M3
• Bốn đai ốc M3
• Một ren cấy M3 4mm
• Một ốc M3 dài 6mm
• 2 dây rút nhựa (zip ties)

Ren cấy M3 được nhét vào lỗ trên trục. Vòng bi được ép vào lỗ trên đế. Sau đó, trục được ép xuyên qua tâm của vòng bi với đầu có nắp hướng xuống dưới. Tiếp theo, tôi đặt một vòng đệm khóa M3 vào lỗ của bộ phận neo và ốc M3 dài 6mm được vặn vào trục qua đó. Bốn ốc M3 dài 10mm, vòng đệm khóa và đai ốc dùng để cố định đế vào tấm gắn động cơ bộ đùn cũ.
