Khóa Nhanh Giường Tháp Mèo

Một giải pháp cho một vấn đề khá cụ thể mà tôi gặp phải, đó là con mèo của chúng tôi tuyệt đối không chịu rời khỏi giường của nó vào ban đêm khi chúng tôi cần di chuyển nó sang phòng khác.

Vì tôi không phải là người vô tâm và không đá con mèo ra khỏi giường, trước đây tôi phải tháo giường ra cùng với con mèo bên trong để có thể nhấc cả giường và con mèo đi, và việc tháo một con vít M8 khi có con mèo nặng 12 pound trên đó không dễ dàng gì, chưa kể nó có thể làm nó chóng mặt.

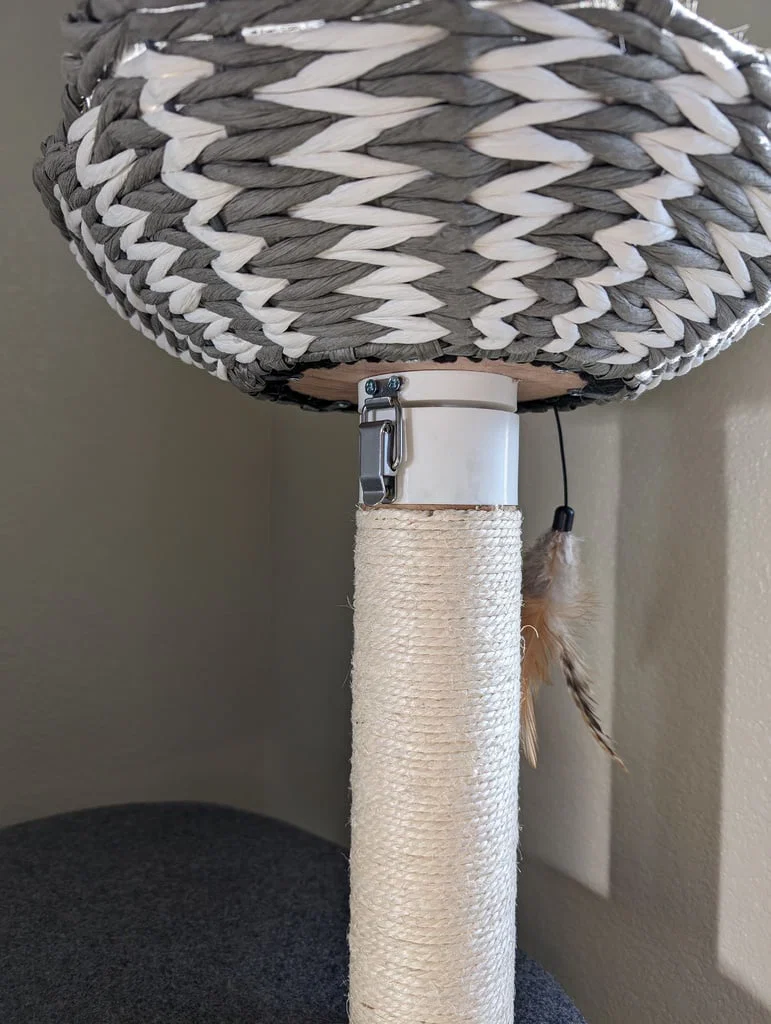

Với cái này, tôi chỉ cần mở hai cái chốt và nó sẽ tách giường ra khỏi tháp. Tôi cũng đã đảm bảo rằng nó an toàn, tôi đã đặt lực hơn 12 pound lên bản in với cơ chế chốt được khóa và nó giữ tôi chắc chắn (và theo đó là con mèo của tôi khi nó nhảy lên.)

Cái này sử dụng hai ốc ren nhiệt M8 để giao tiếp với phần cứng giường mèo hiện có, một cái có đầu đực và một cái có đầu cái. Các bộ phận tôi đã sử dụng là từ McMaster:

Ốc ren nhiệt đúc sẵn bằng thép không gỉ 303 cho nhựa, ren M8 x 1.25 mm, chiều dài lắp đặt 14.27 mm: https://www.mcmaster.com/catalog/130/3775/97163A159

Ốc ren nhiệt đúc sẵn ren đực cho nhựa, ren M8 x 1.25 mm https://www.mcmaster.com/catalog/130/4200/96975A122

Chốt cài, vặn, thép không gỉ dòng 300, dài 2-5/16 "x rộng 15/16" https://www.mcmaster.com/catalog/130/3343/1590A43

cũng như một vài vít gỗ để cố định các chốt vào các bộ phận in. (Ốc ren nhiệt hơi khó lắp do kích thước của chúng, nhưng cuối cùng chúng cũng sẽ được cố định!)

Tôi thực sự khuyên bạn nên sử dụng ốc ren nhiệt hoặc các phần cứng kim loại khác thay vì thanh in 3D vì sẽ có rất nhiều ứng suất cơ học lên các thanh ren, và an toàn cho mèo là điều bắt buộc!

Cài đặt in

Thương hiệu máy in:

Bambulabs

Máy in:

Bambu P1S

Rafts:

Không

Supports:

Không

Độ phân giải:

0.20mm

Infill:

25%

Filament: Overture PETG Trắng   Ghi chú:

In với cấu hình "mạnh" mặc định (25% infill, 6 lớp tường). Có thể sử dụng ít infill hơn với 6 lớp tường nếu muốn.

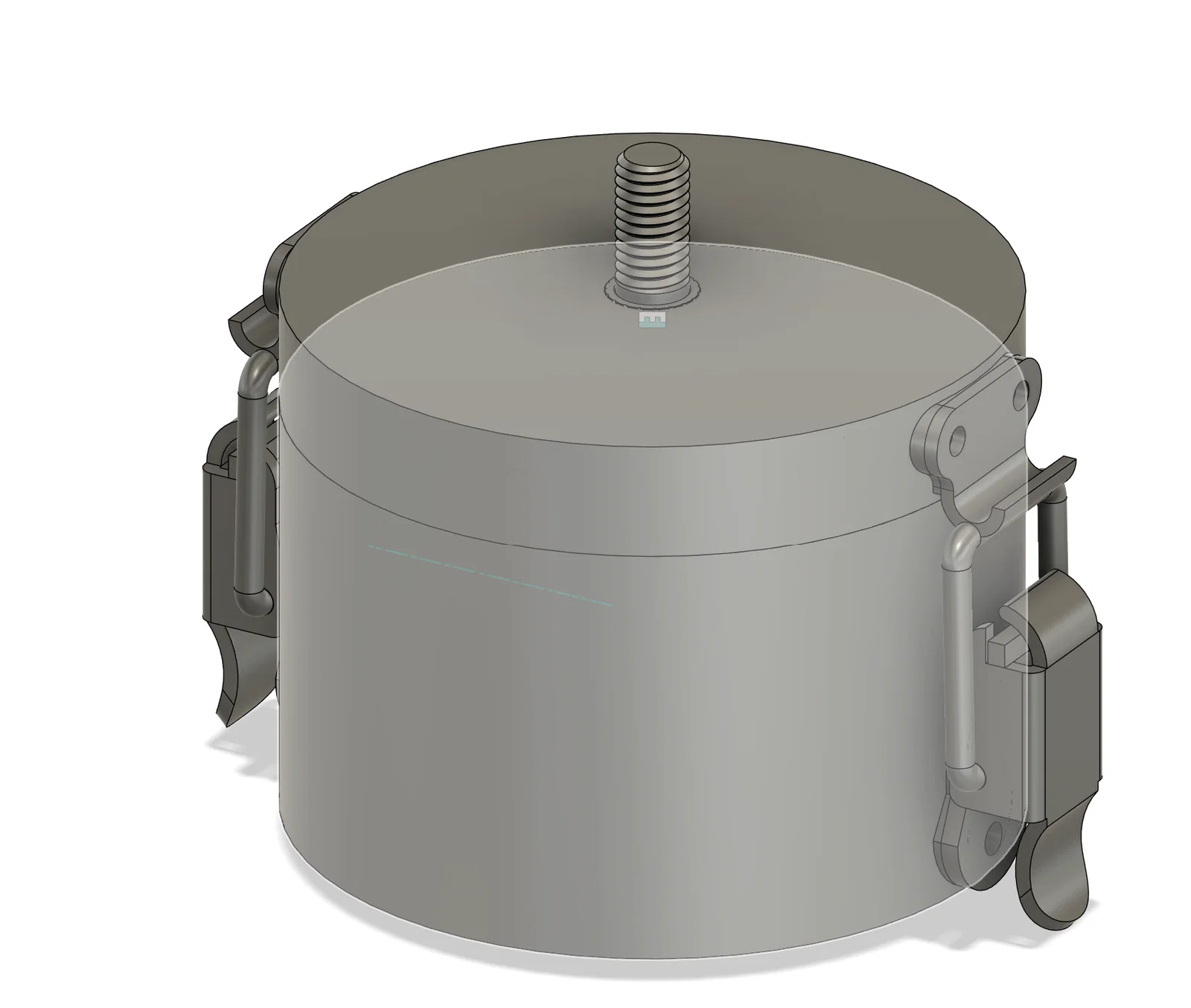

Cách tôi thiết kế cái này

Fusion 360, khá dễ dàng vì tôi có thể nhập trực tiếp các bộ phận từ McMaster vào thiết kế.

Sau khi in và lắp ráp ban đầu, tôi nhận thấy các chốt khi nhập không khóa chặt, vì vậy tôi đã xếp chồng 2 đồng xu lên nhau và xác nhận rằng chiều cao tăng thêm tạo ra một chốt chặt chẽ hơn nhiều, do đó có thêm 3,5 mm chiều cao ở đáy.
