Tấm Đế Gridfinity 7x8 Chia Khớp Nối

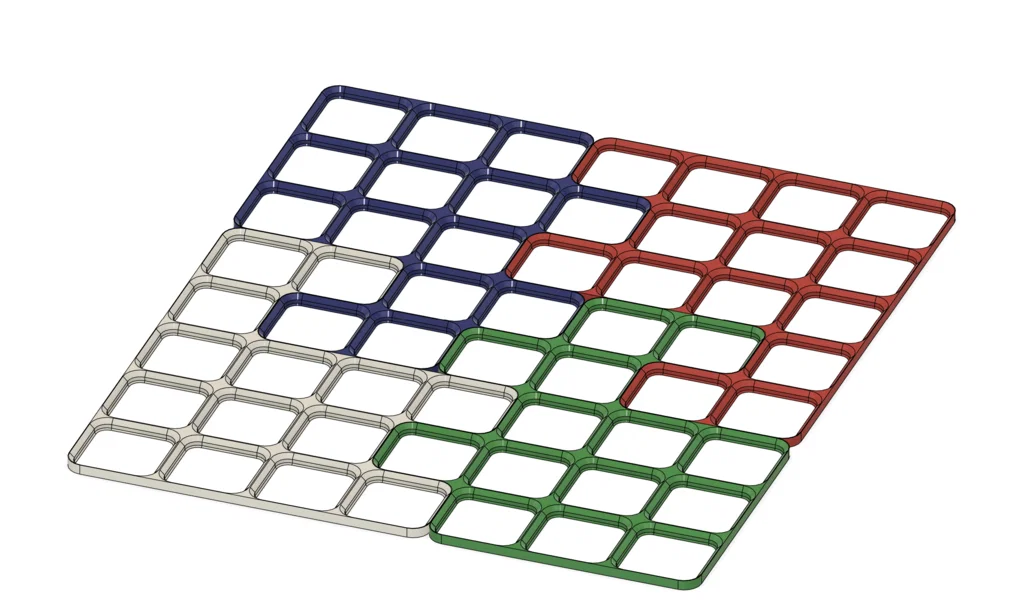

Tấm đế tương thích Gridfinity 7x8 dành cho hệ thống lưu trữ Gridfinity của Zack Freedman, được chia thành 4 mảnh ghép để in trên máy in nhỏ hơn.

Thiết kế này được làm sao cho các tấm đế không thể tách rời khi di chuyển từ trước ra sau, chẳng hạn như trong một tủ kệ hình khối, mặc dù trên thực tế, khóa ma sát giữa các mảnh giữ cho nó không di chuyển theo bất kỳ hướng nào.

Kệ hình khối của tôi có chiều sâu gần 8 đơn vị và chiều rộng 7 đơn vị, đây là cái mà tấm đế này được thiết kế để phù hợp với số lượng bản in ít nhất có thể trong khi vẫn giới hạn kích thước bàn in của máy in nhỏ hơn.

Các mảnh riêng lẻ vừa với lưới 5x5 Gridfinity, vì vậy nếu máy in của bạn có thể lắp vừa tấm đế Gridfinity 5x5 (210x210mm), bạn có thể in chúng mà không cần xoay.

Vì các mảnh được phản chiếu, bạn sẽ cần in 2 chiếc của mỗi loại cho tấm đế 7x8.

Cài Đặt In

Thương Hiệu Máy In:

Bambulabs

Máy In:

Bambu P1S

Rafts:

Không

Supports:

Không

Độ Phân Giải:

0.20mm

Infill:

20

Filament: Overture PETG Black

Cách Tôi Thiết Kế

Fusion 360.

Ban đầu dựa trên thông số kỹ thuật tại https://gridfinity.xyz/specification/, sau đó trực tiếp sử dụng tệp fusion tấm đế của Zach và chỉnh sửa nó, vì các thông số kỹ thuật hơi khác (một số khoảng trống không được ghi lại trong thông số kỹ thuật như được viết trên trang đó mà có trong tệp Fusion gốc).
