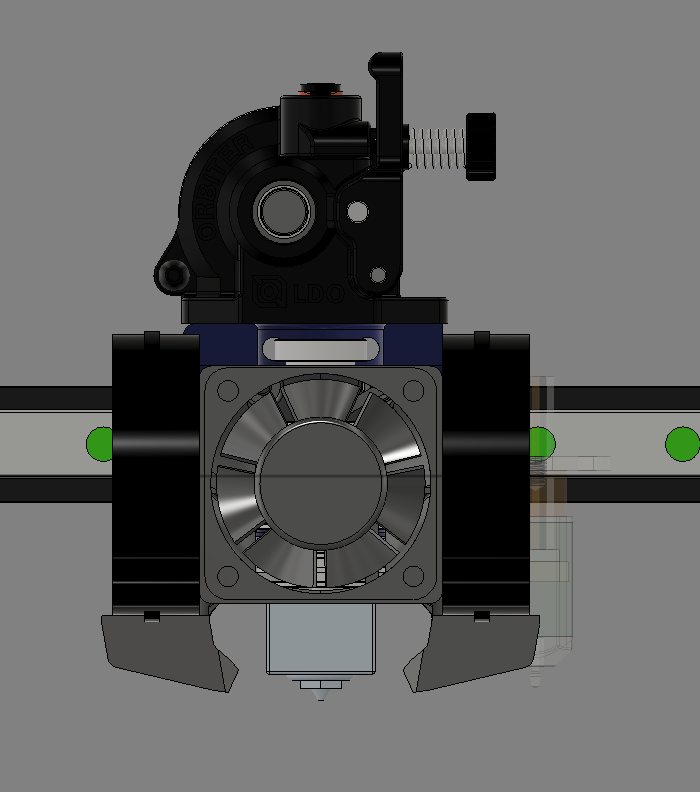

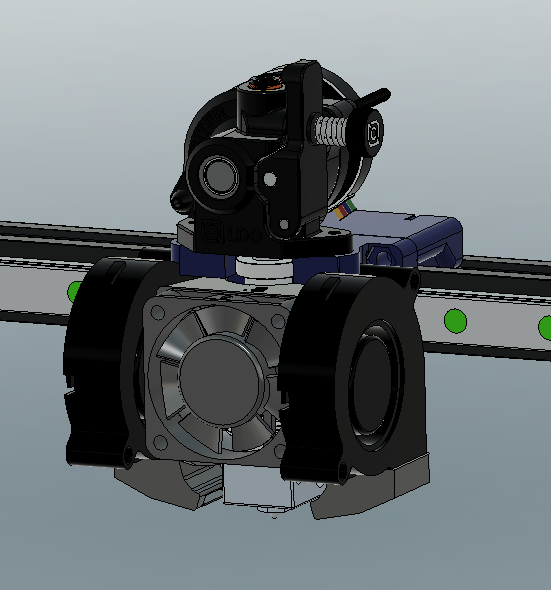

The Camaro - Khung Trục X Ray Trượt Cho Đầu Phun Orbiter V6

Camaro! Con đỉa V6 nhanh nhất trên ray trượt.

Tại sao?

Camaro được tạo ra để trở thành một bộ khung trục X cực kỳ cứng cáp và nhẹ, sử dụng ít ốc vít, đai ốc chìm và bộ phận hỗ trợ nhất có thể. Giải phóng sức mạnh của V6 của bạn với Camaro!

Làm thế nào?

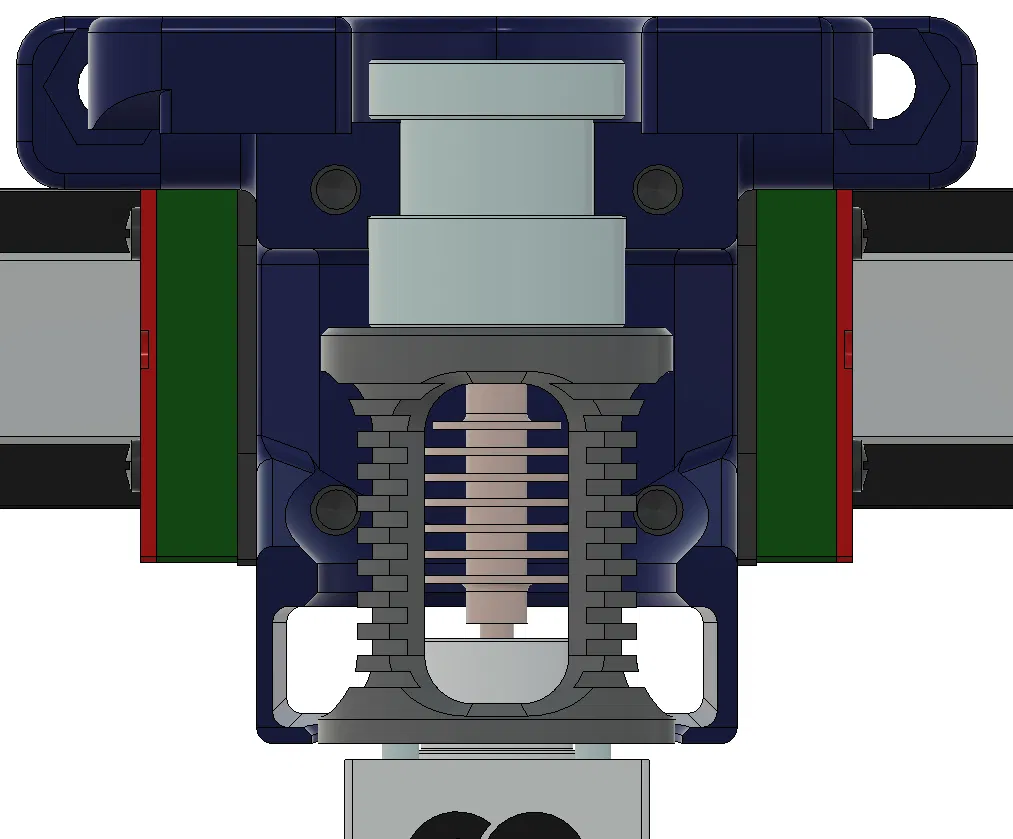

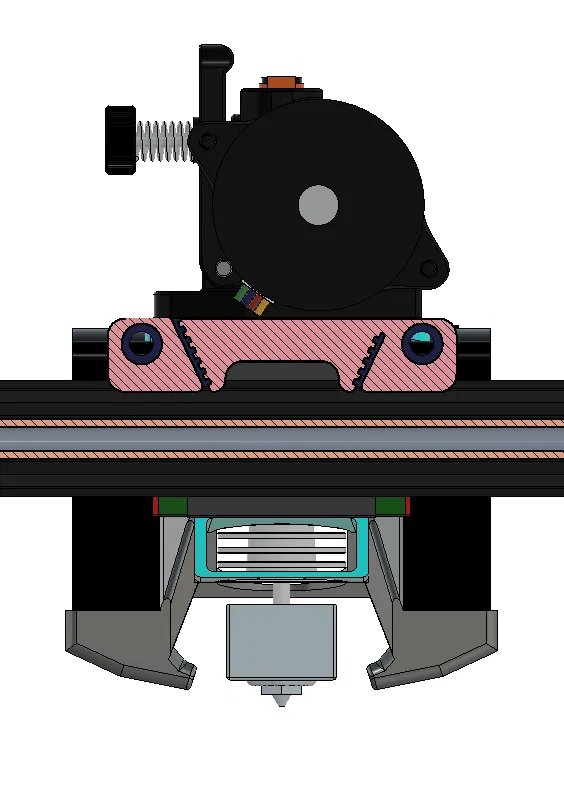

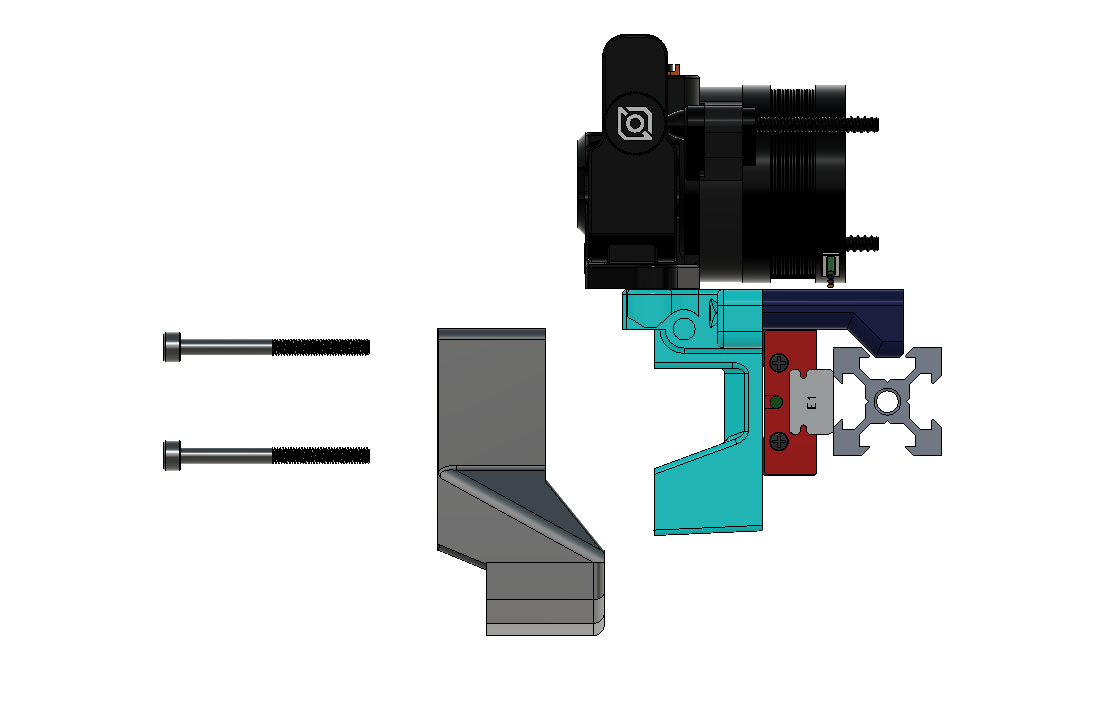

Bộ phận đai trục X được gắn ở phía trên ray trượt, gần khối lượng lớn nhất trên xe đẩy, đó là động cơ bước của bộ đùn. Lực xoắn tạo ra rất ít vì độ rộng của bộ phận gắn đai vào xe đẩy. Tiếp theo, bộ đùn V6 được gắn trực tiếp vào khối ray 12H bằng 4 con ốc 35mm. Điều này tạo ra khung in 3D chắc chắn nhất có thể cho bộ đùn V6, hết ý kiến.

Còn gì nữa?

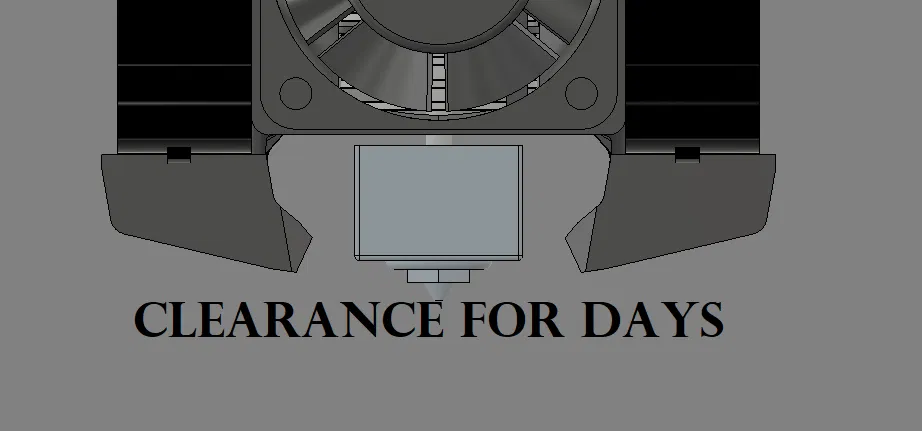

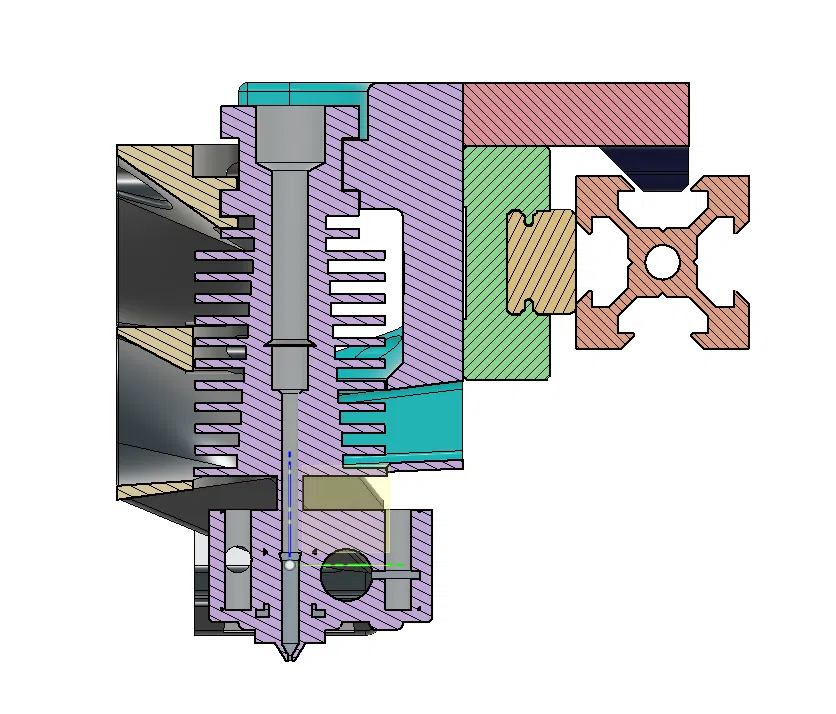

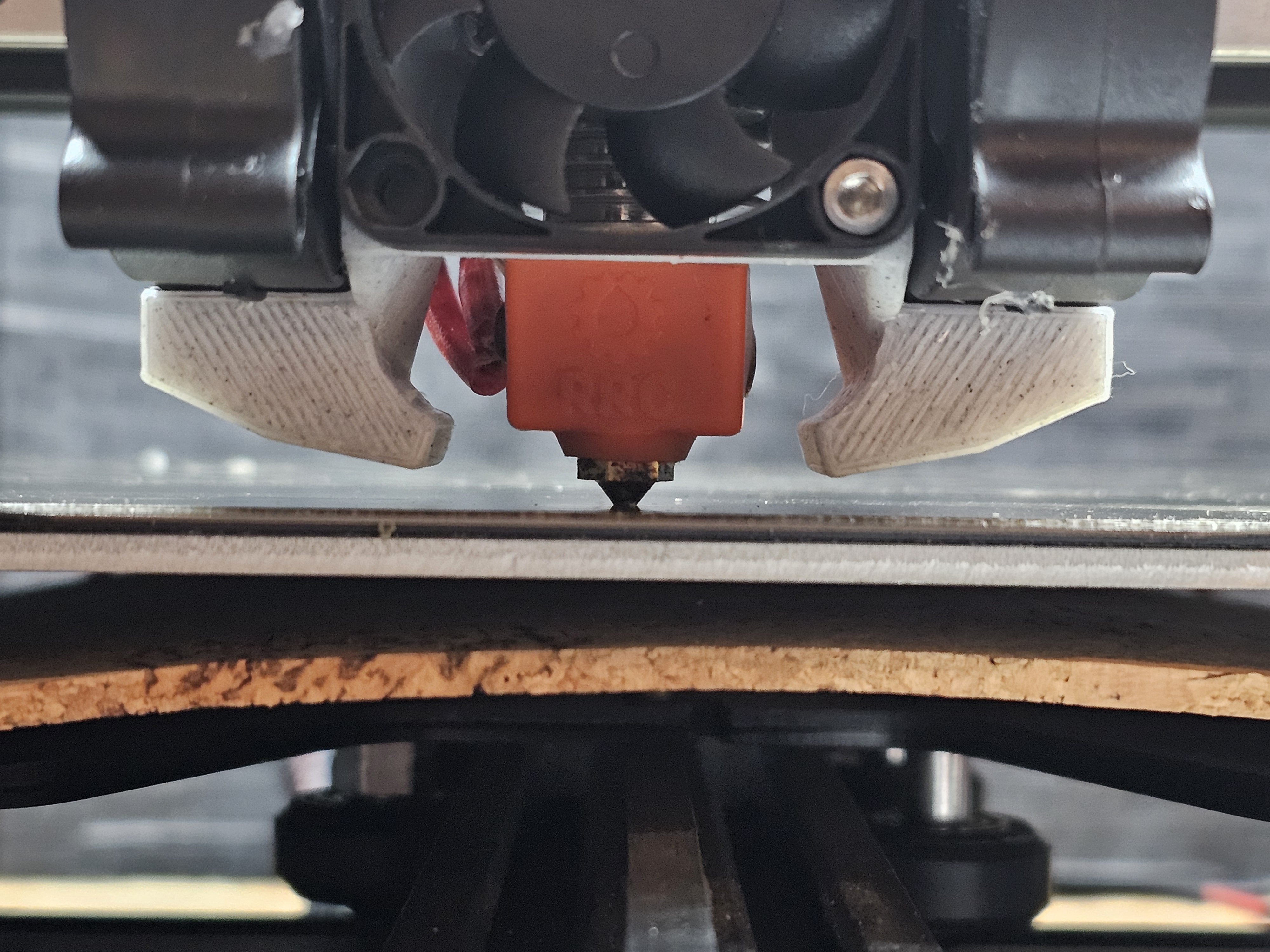

Camaro này thực sự giúp giảm kẹt đầu phun. Phần dưới cùng của bộ tản nhiệt bộ đùn có luồng không khí dồi dào tập trung vào nửa dưới của các cánh tản nhiệt gần nguồn nhiệt. Quạt thổi quanh hầu hết các bộ phận của khung, giữ cho nó đủ mát để sử dụng PLA+ để gắn bộ đùn. Có khoảng trống để xoay khối gia nhiệt của bạn ra phía sau xe đẩy, cho phép xem nhiều hơn tới 80%. Ống dẫn khí làm mát ở xa nhưng tập trung gần chân vòi phun.

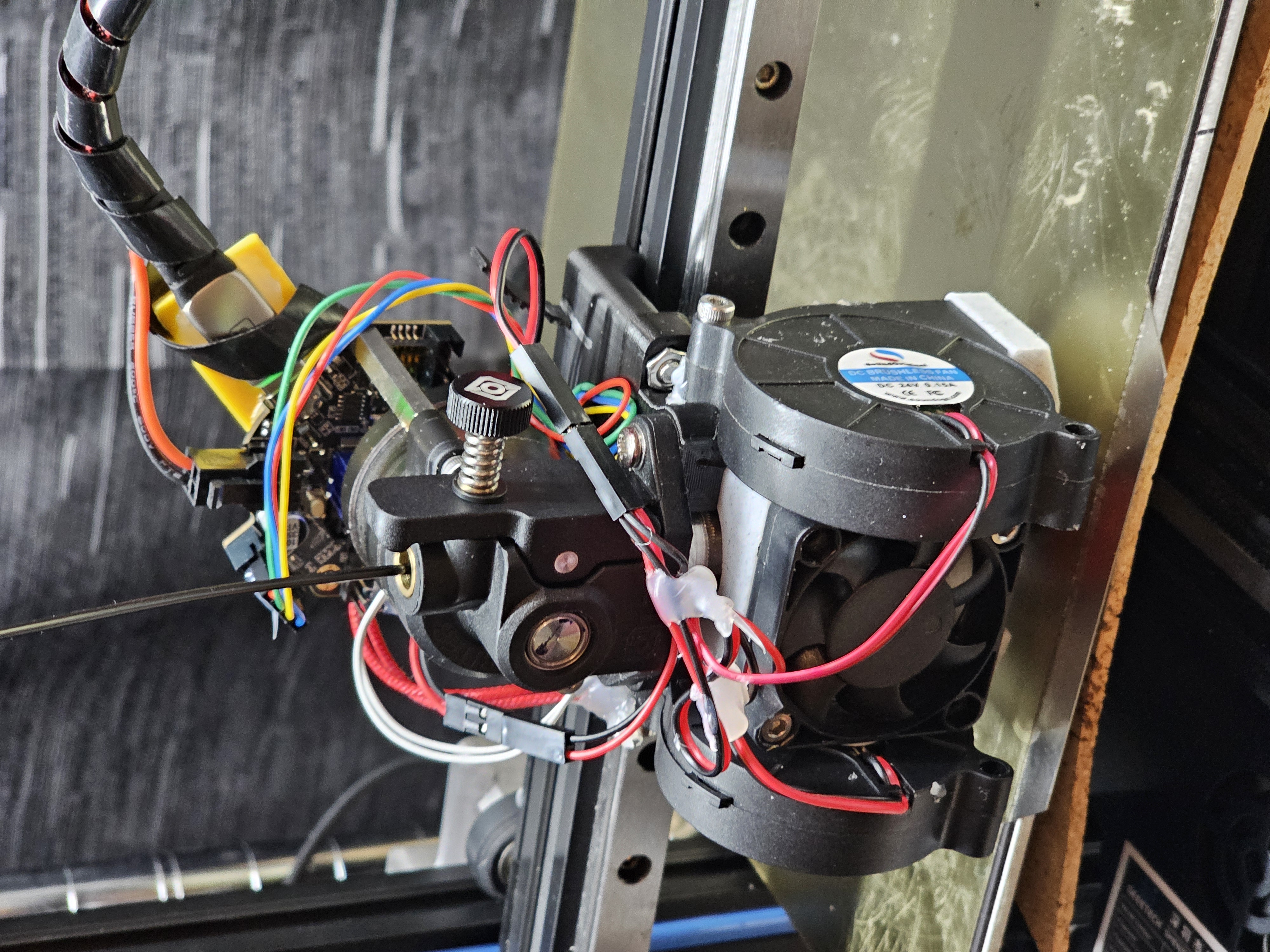

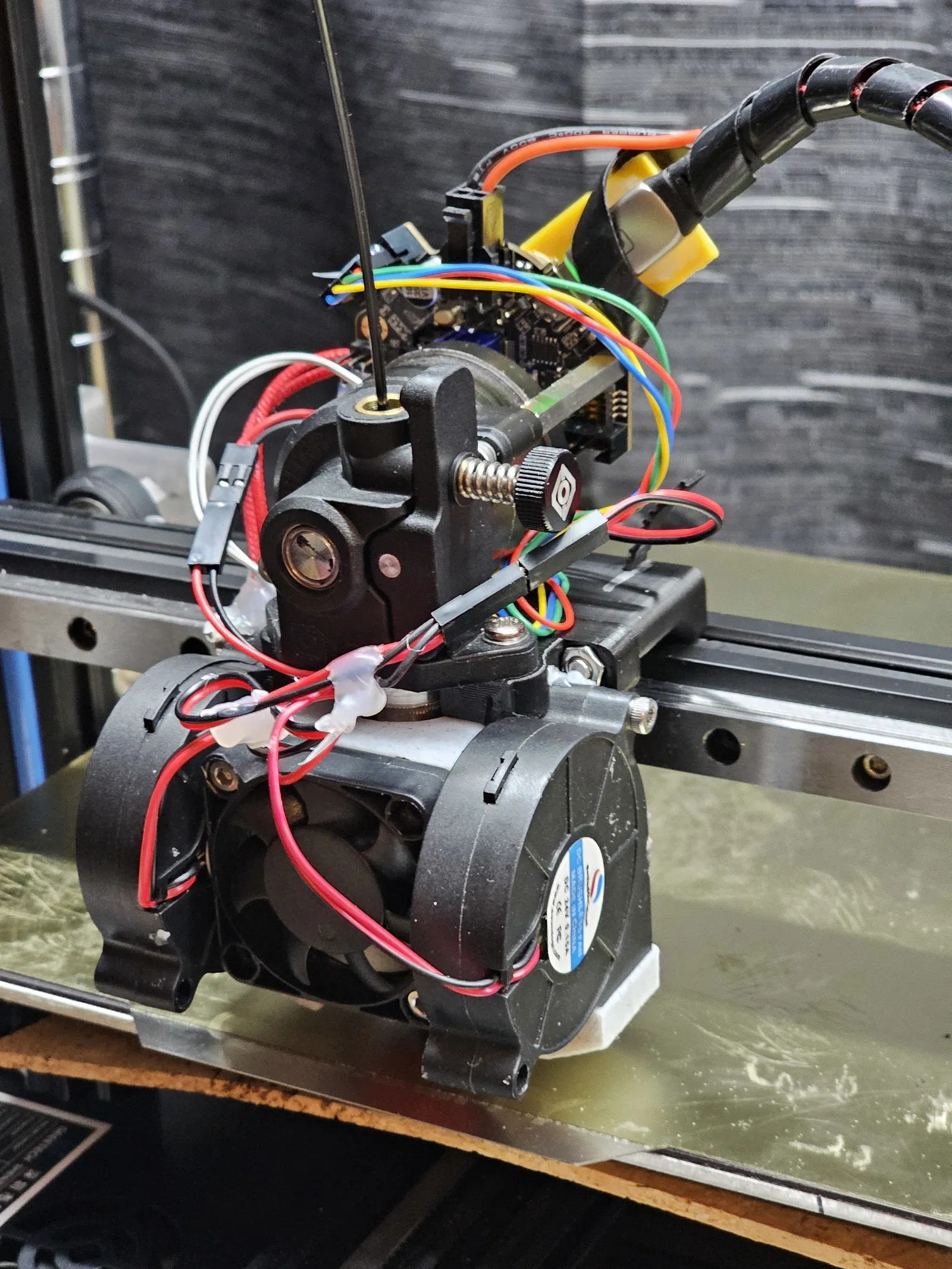

Hoạt động tốt trên Ender 3 và các dòng máy tương tự như GeeetechA10, Voxelab Aquila, v.v.

• Ray MGN12H
• Đầu phun:

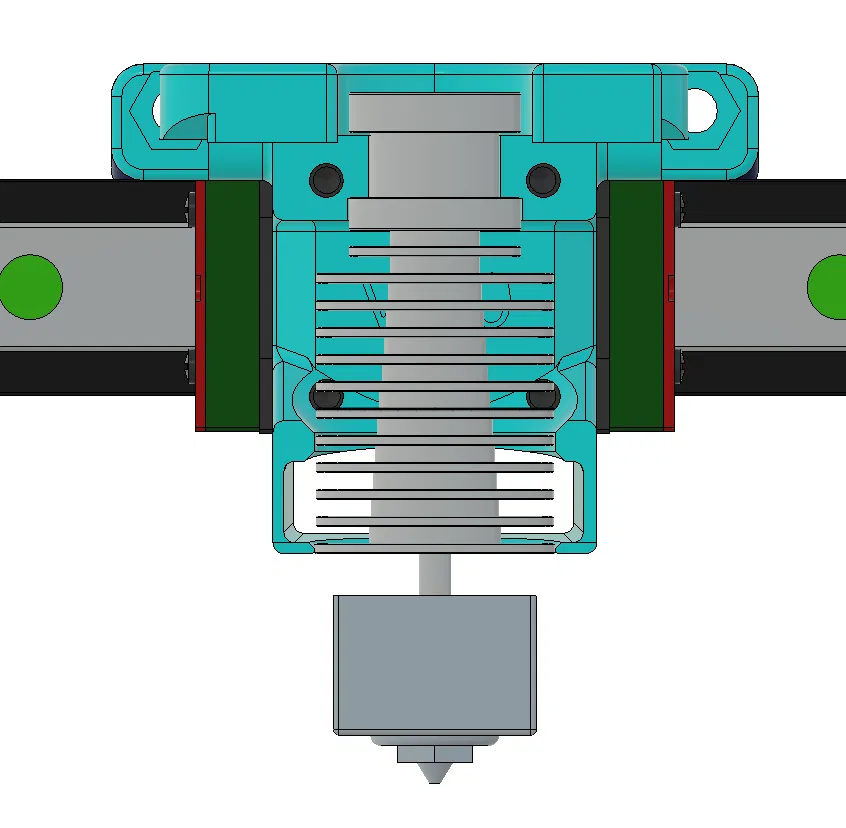

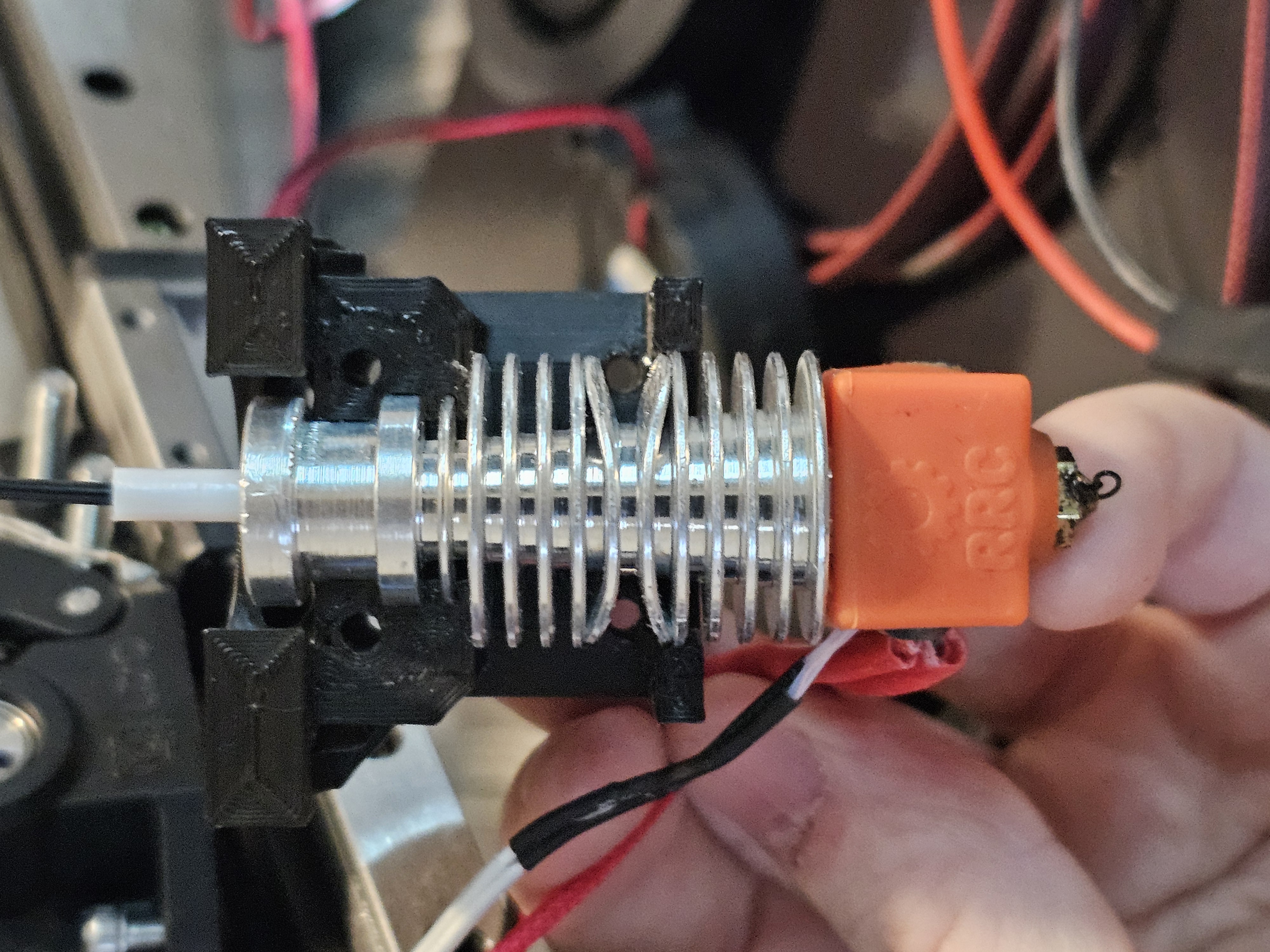

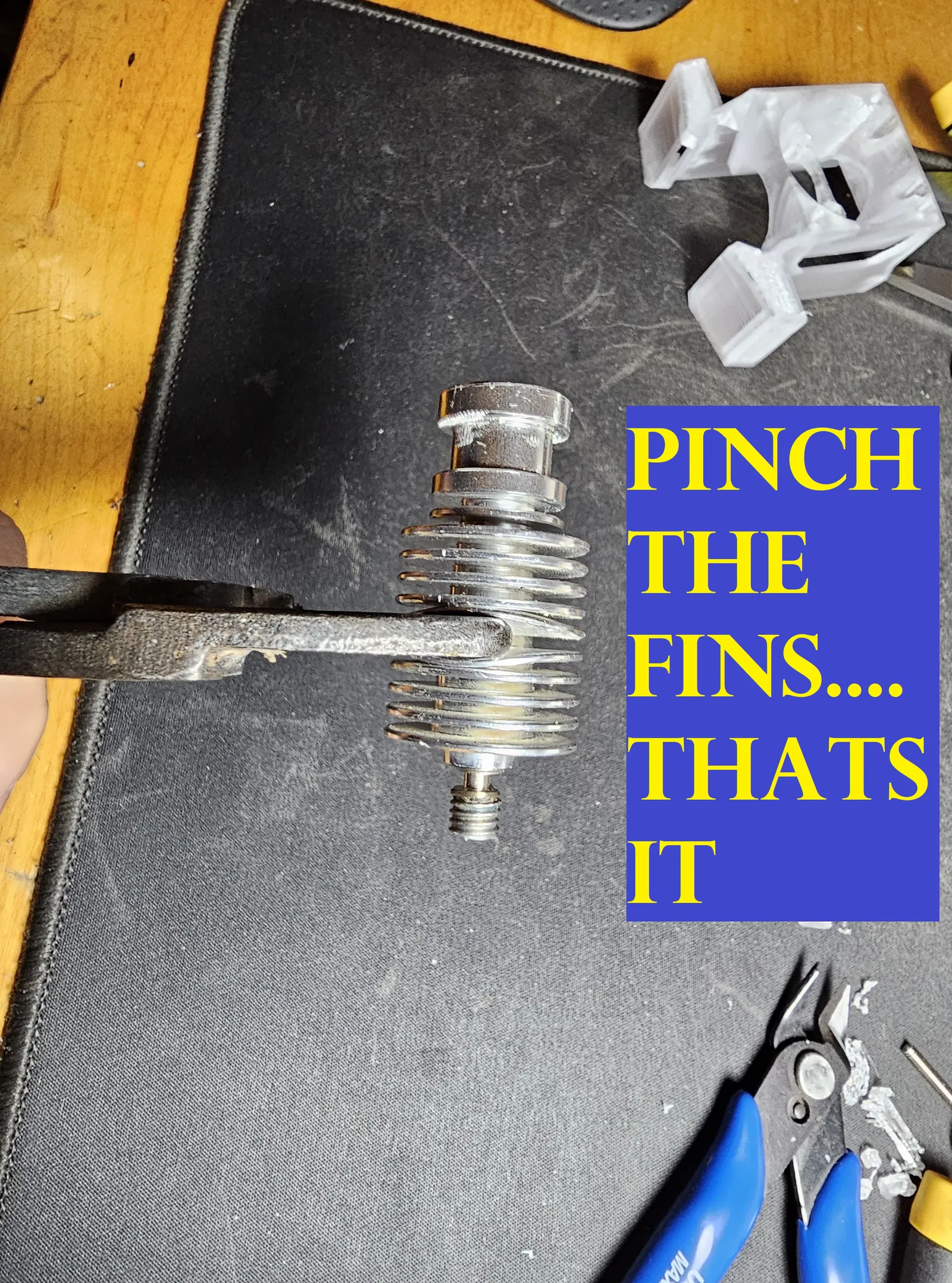

  • E3d V6 hoặc bản sao (Bạn cần uốn cong một vài cánh tản nhiệt)
  • E3d Revo 6 (Bạn cần uốn cong một vài cánh tản nhiệt)
  • Dragon HF & SF (Không cần sửa đổi)
• Bộ đùn
  • Orbiter 1.5
  • Orbiter 2

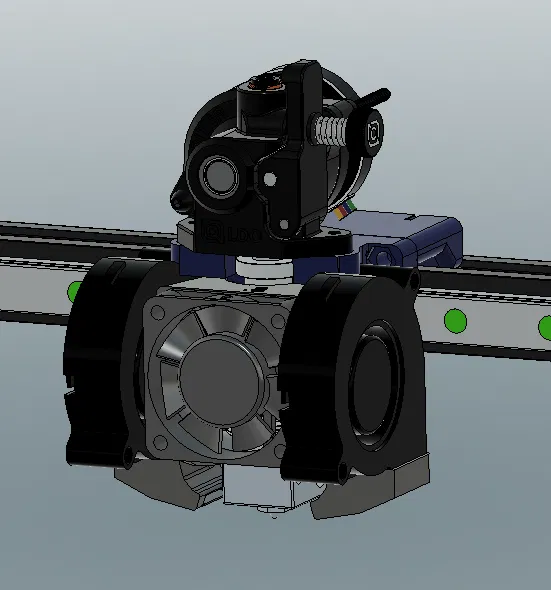

• Quạt đôi 5015
• Quạt tản nhiệt 40mm

Danh sách vật tư (BOM):

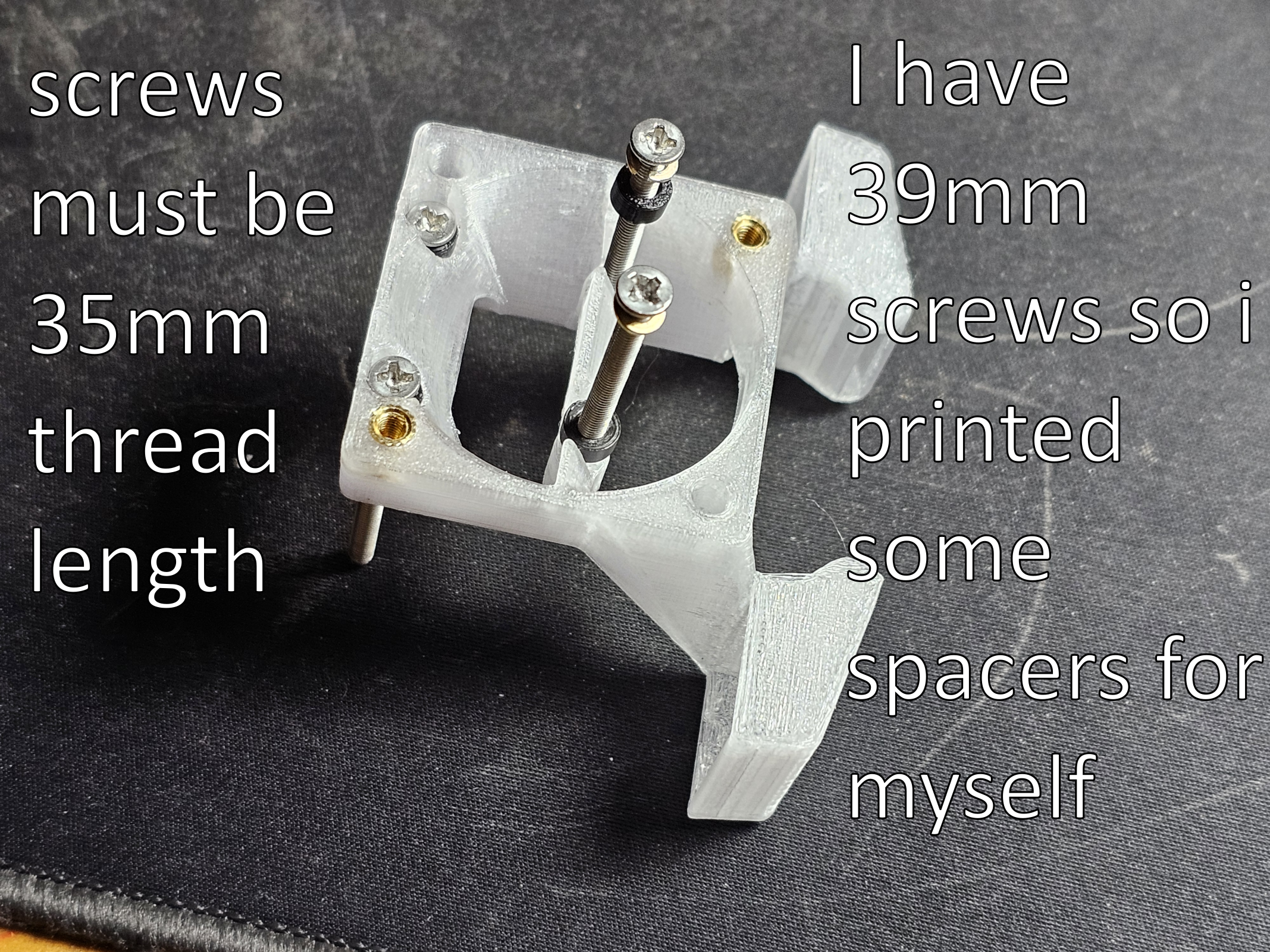

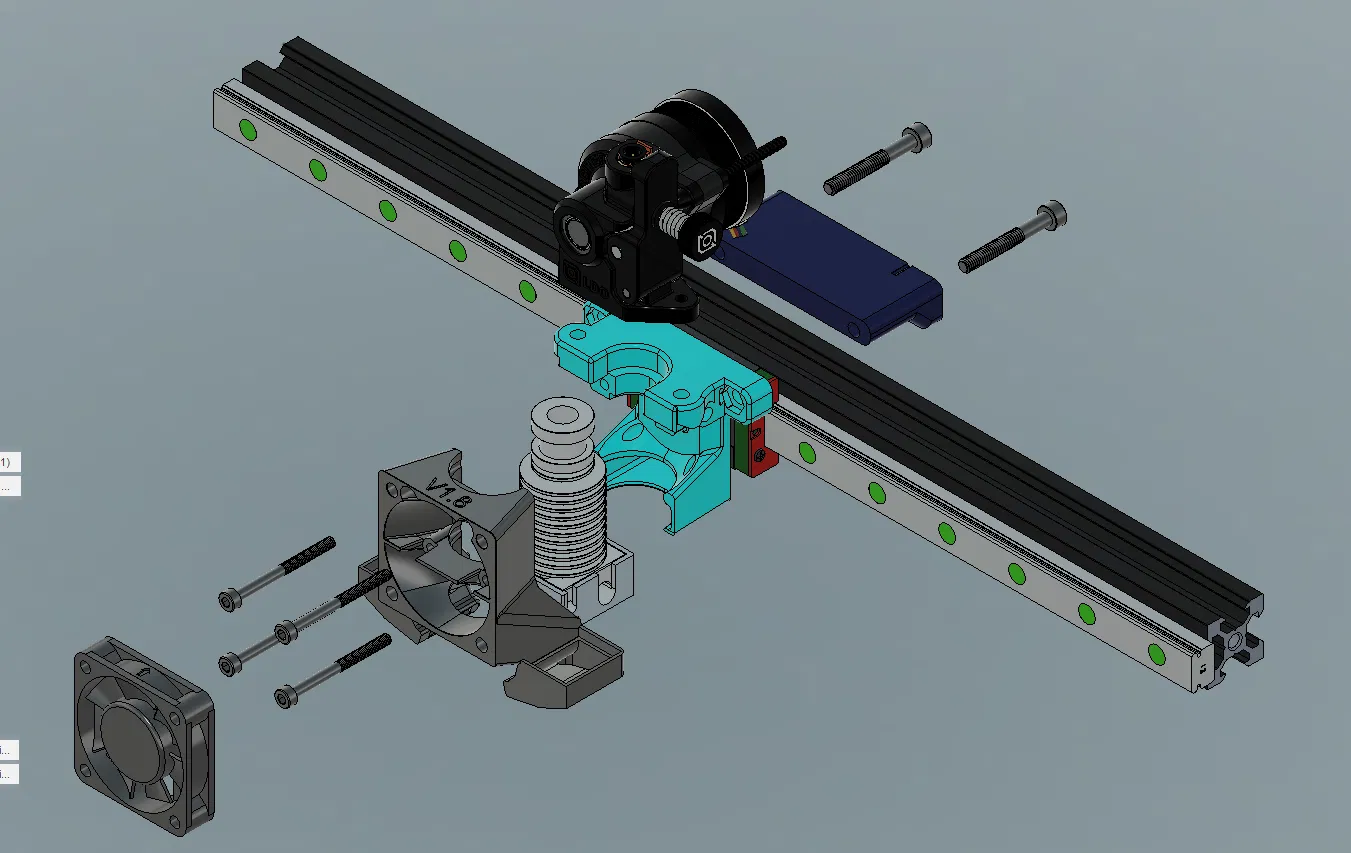

• 4 con ốc M3x35mm - giữ mọi thứ vào xe đẩy ray. Đây là phần khó nhất
• 2 con ốc M3x20mm - để gắn quạt.
• 2 con ốc M4x30mm - giữ kẹp đai
• 2 con ốc M3x10mm - gắn quạt 40mm
• 2 con ốc M3x8mm - giữ orbiter

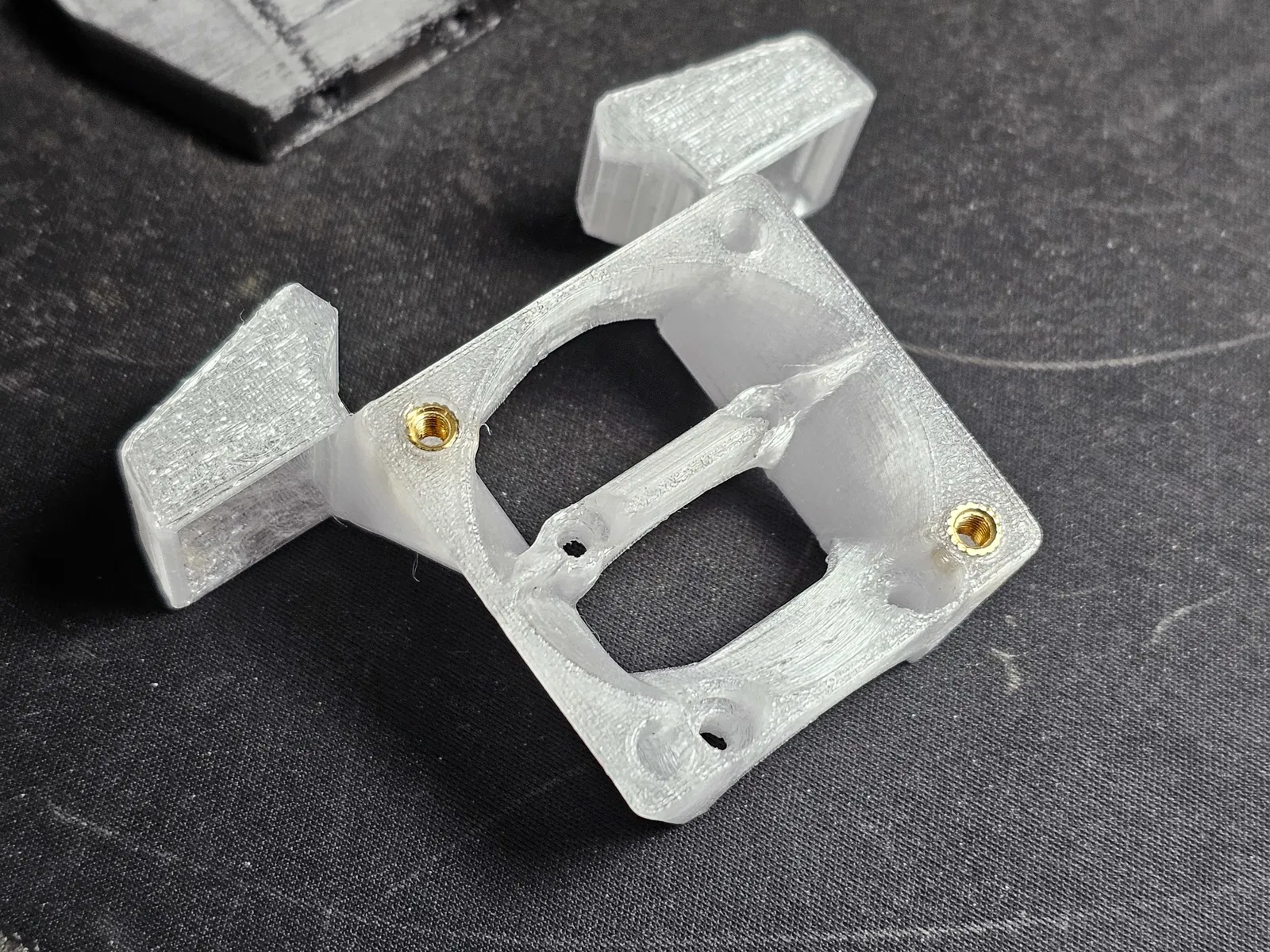

• Chỉ 6 đai ốc chìm M3. Hỗ trợ loại dài 5.7mm. Không cần cắt.
• 2 đai ốc M4
• Bạn sẽ cần một sợi đai dài hơn bản gốc (nâng cấp trong tương lai).

Kế hoạch tương lai:

• ✔ Tách thân xe đẩy làm 2 phần để loại bỏ nhu cầu về bộ phận hỗ trợ
• ✔ Mở rộng khu vực gắn đai để tăng độ cứng

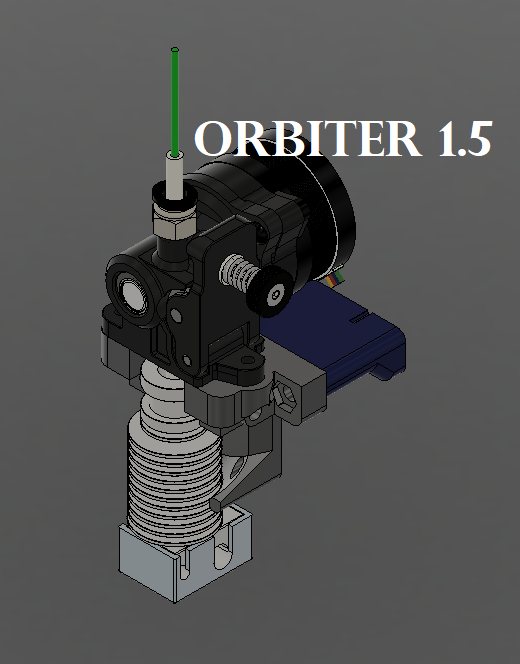

• ✔ Biến thể xe đẩy OrbiterV1.5
• Giá đỡ đầu dò chạm (Touch probe mount)
• Quản lý dây cáp
• Giá đỡ đèn LED
• Giá đỡ gia tốc kế (Accelerometer mount)

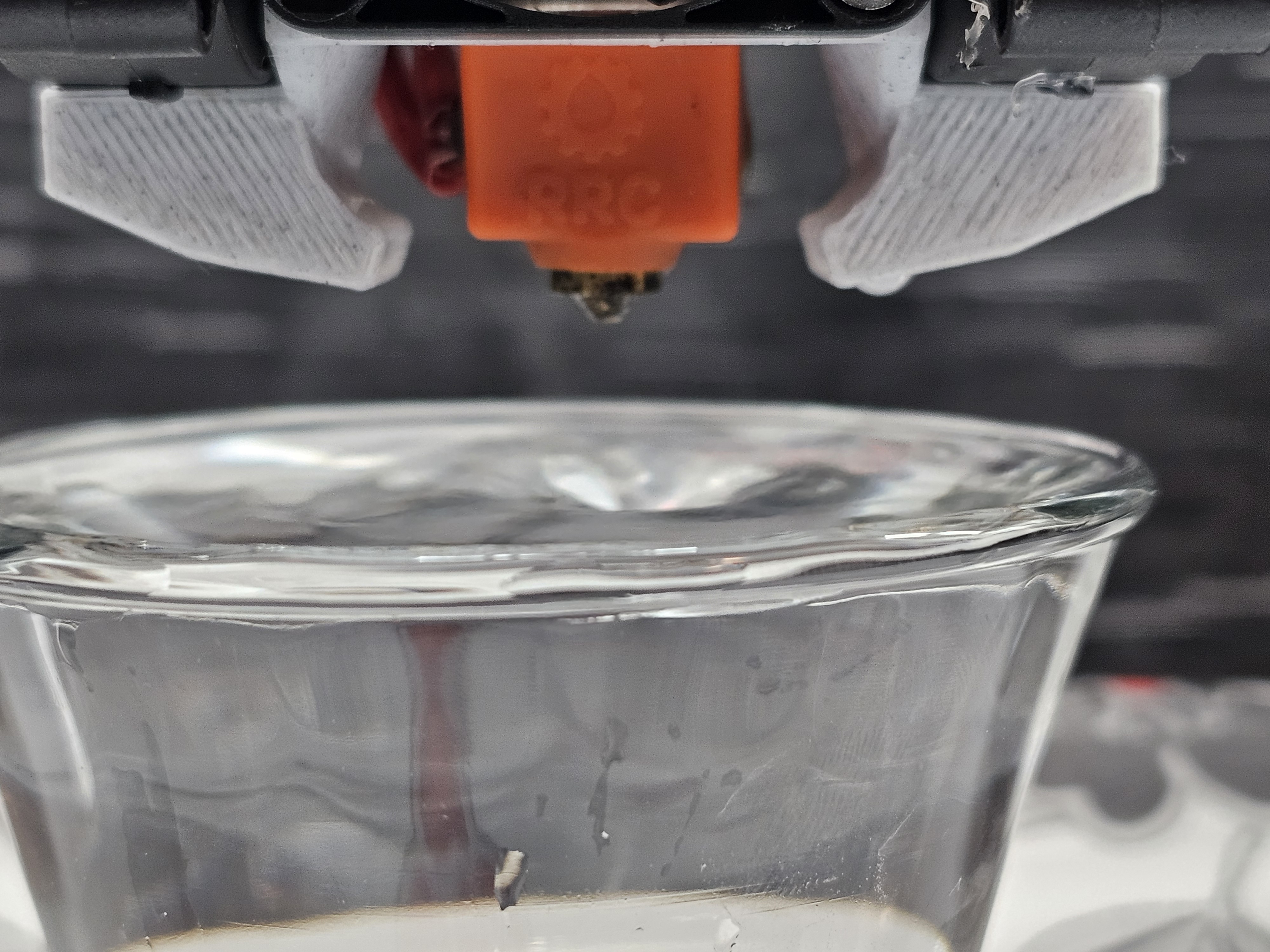

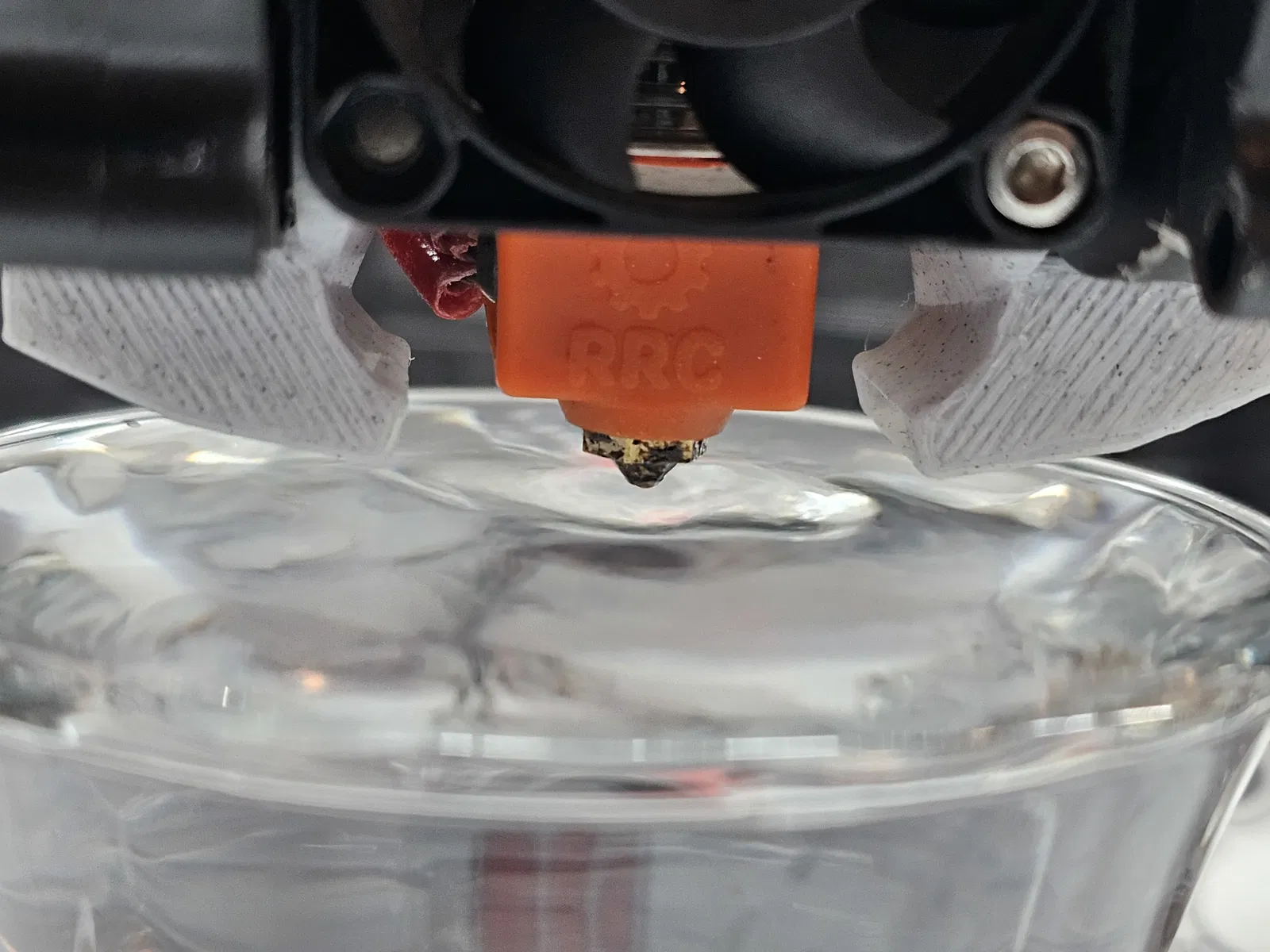

• ✔ Bộ làm lệch luồng khí quạt-đầu phun (đã thêm V1.9)

Tôi hoan nghênh mọi câu hỏi, nhận xét và thắc mắc. Tôi sẽ tải tệp STEP lên ngay khi mọi thứ ổn thỏa hơn một chút. Theo dõi nhé.

##Cập nhật V1.8 Đại tu ##

• Tách thân xe đẩy khỏi kẹp đai.

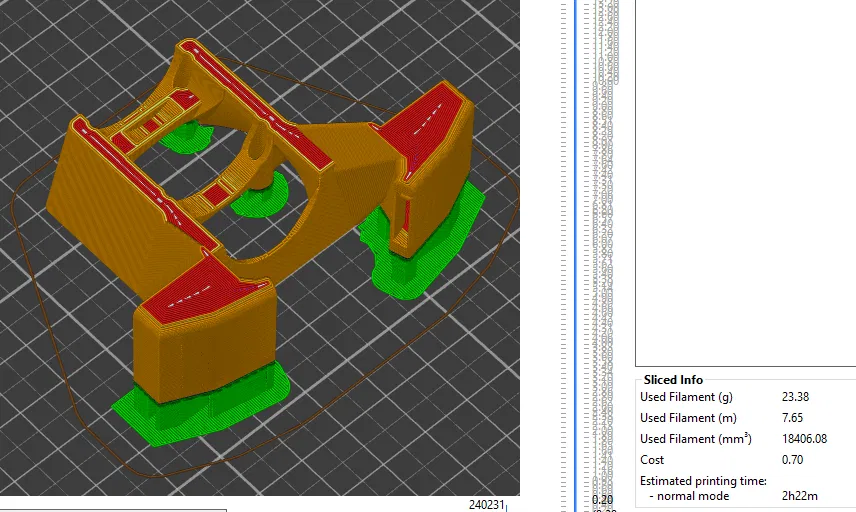

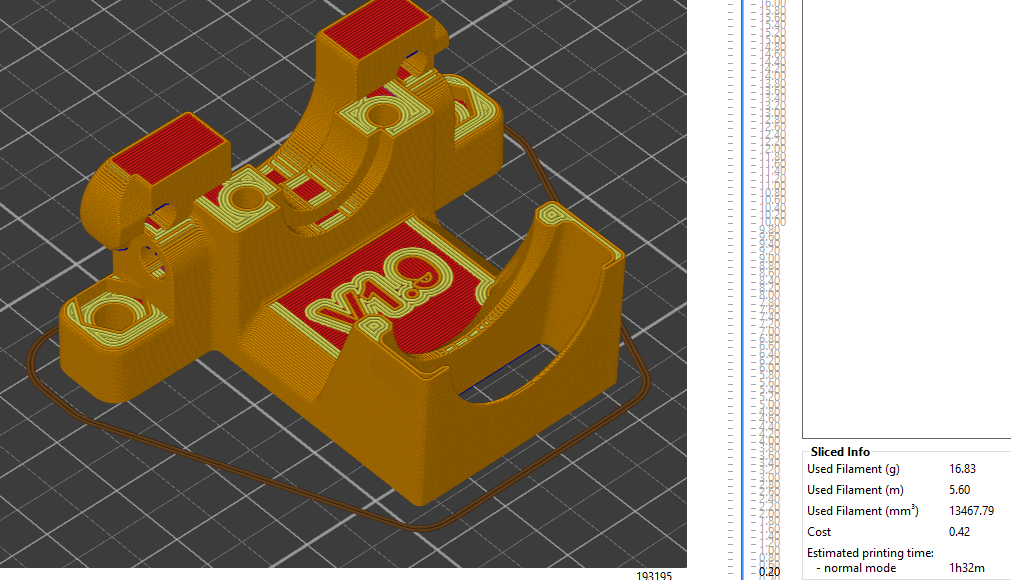

• Loại bỏ nhu cầu về bộ phận hỗ trợ khi in xe đẩy.
• Không cần thêm ốc vít
• Kẹp đai rộng hơn hoàn toàn mới

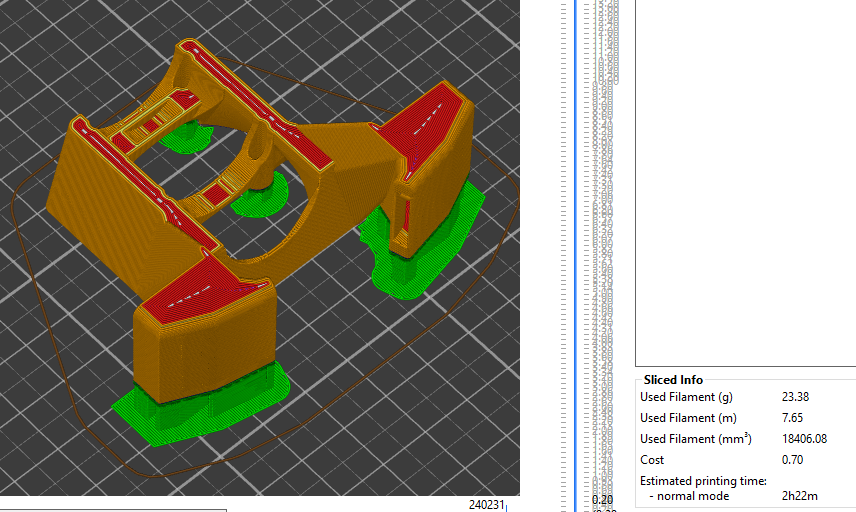

  • In không cần bộ phận hỗ trợ
  • Rộng hơn và chắc chắn hơn nhiều
  • Dễ dàng tháo và lắp lại

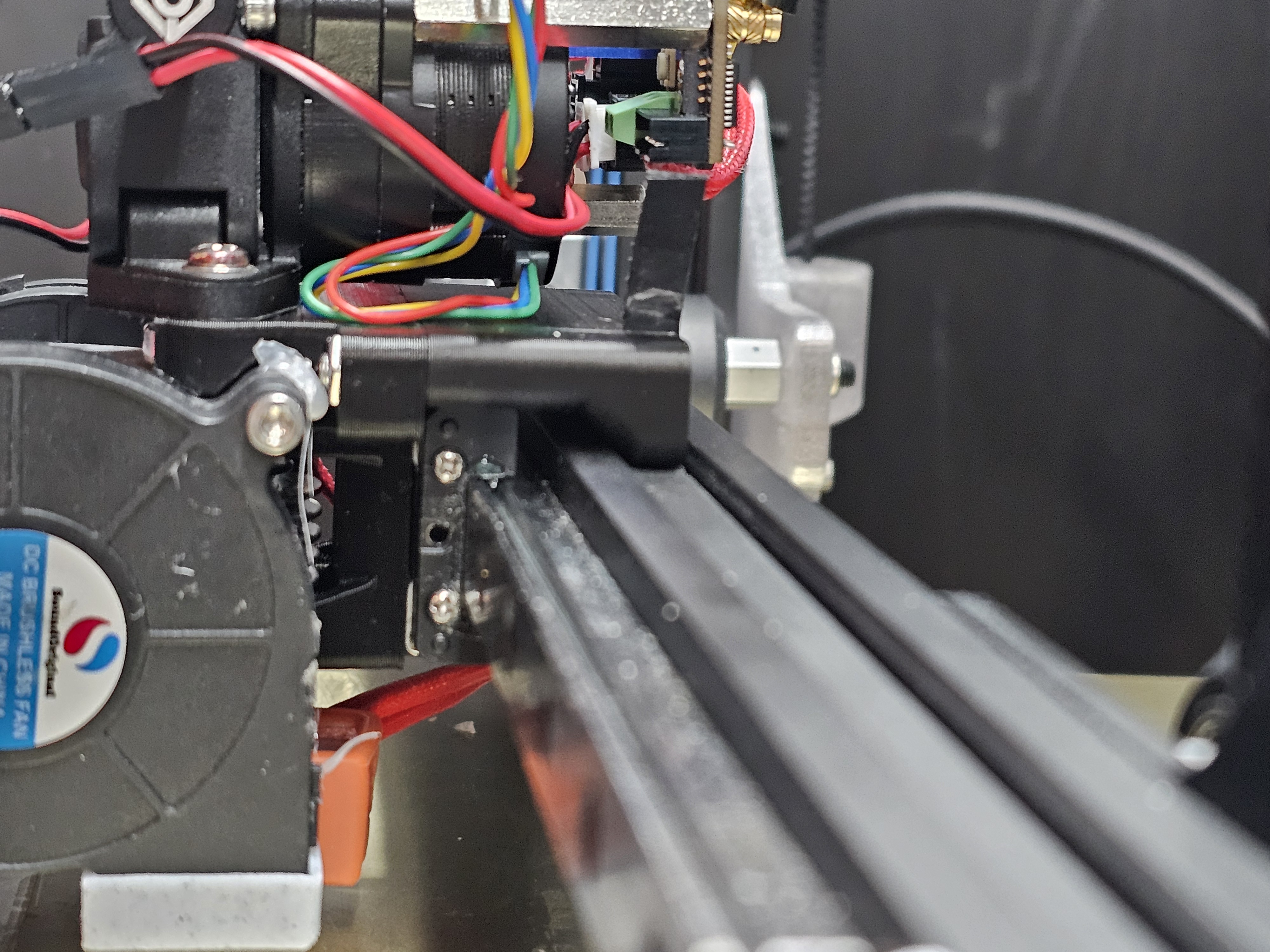

  • Giữ đai nằm trong rãnh 2020, ngang bằng với động cơ bước.
  • Sử dụng đai ngắn hơn

• Xây dựng lại hoàn toàn các ống dẫn khí từ đầu
• Loại bỏ tất cả sự kém hiệu quả khỏi đường dẫn luồng khí
• Loại bỏ nhu cầu sử dụng bộ phận hỗ trợ BÊN TRONG ống dẫn khí.
• Số phiên bản được dập trên bộ phận
• Trọng lượng gần như không đổi
