Vỏ case Speeduino 0.4.4d - Dạng trượt - Đầu nối Centronics

Hộp đựng Speeduino 0.4.4d dạng trượt - đầu nối Centronics

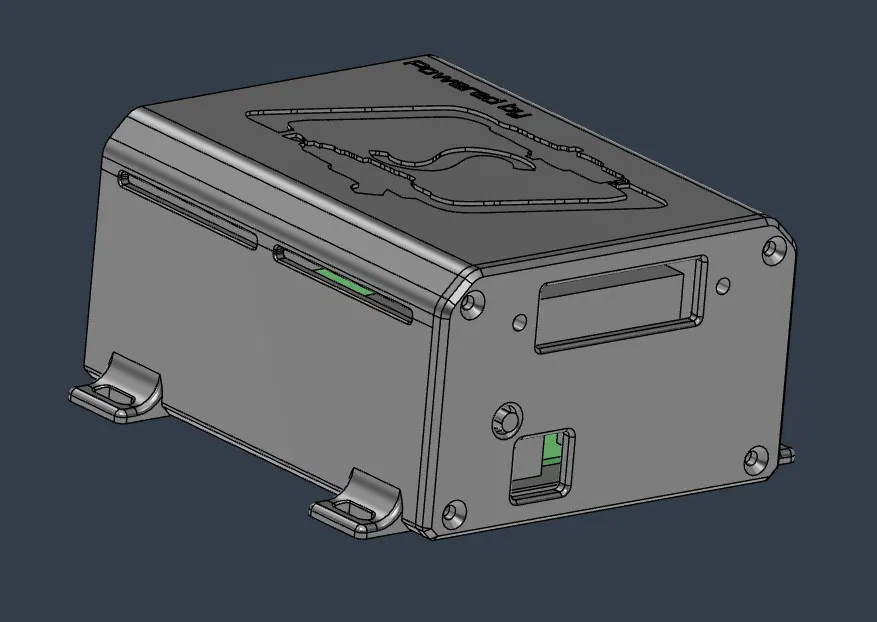

Vỏ case nhanh gọn mình làm cho Speeduino 0.4.4d, XIN ĐỌC KỸ.

Mình làm cái vỏ này dựa trên board mình mua trên eBay (người bán là minimarket_maxiofferte), bạn có thể tìm sản phẩm ở đây: https://shorturl.at/fotyP

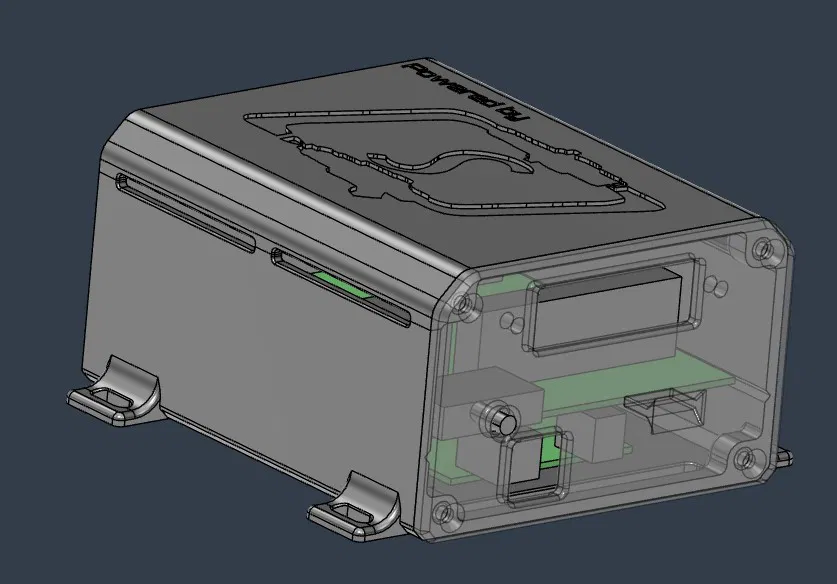

Điều này quan trọng, vì vỏ case được thiết kế để bo mạch trượt vào, nằm gọn gàng đúng vị trí và giữ chắc chắn khi hộp được đóng lại và bắt vít; mình không thể đảm bảo vừa vặn cho board khác đâu nha!

Bạn sẽ cần:

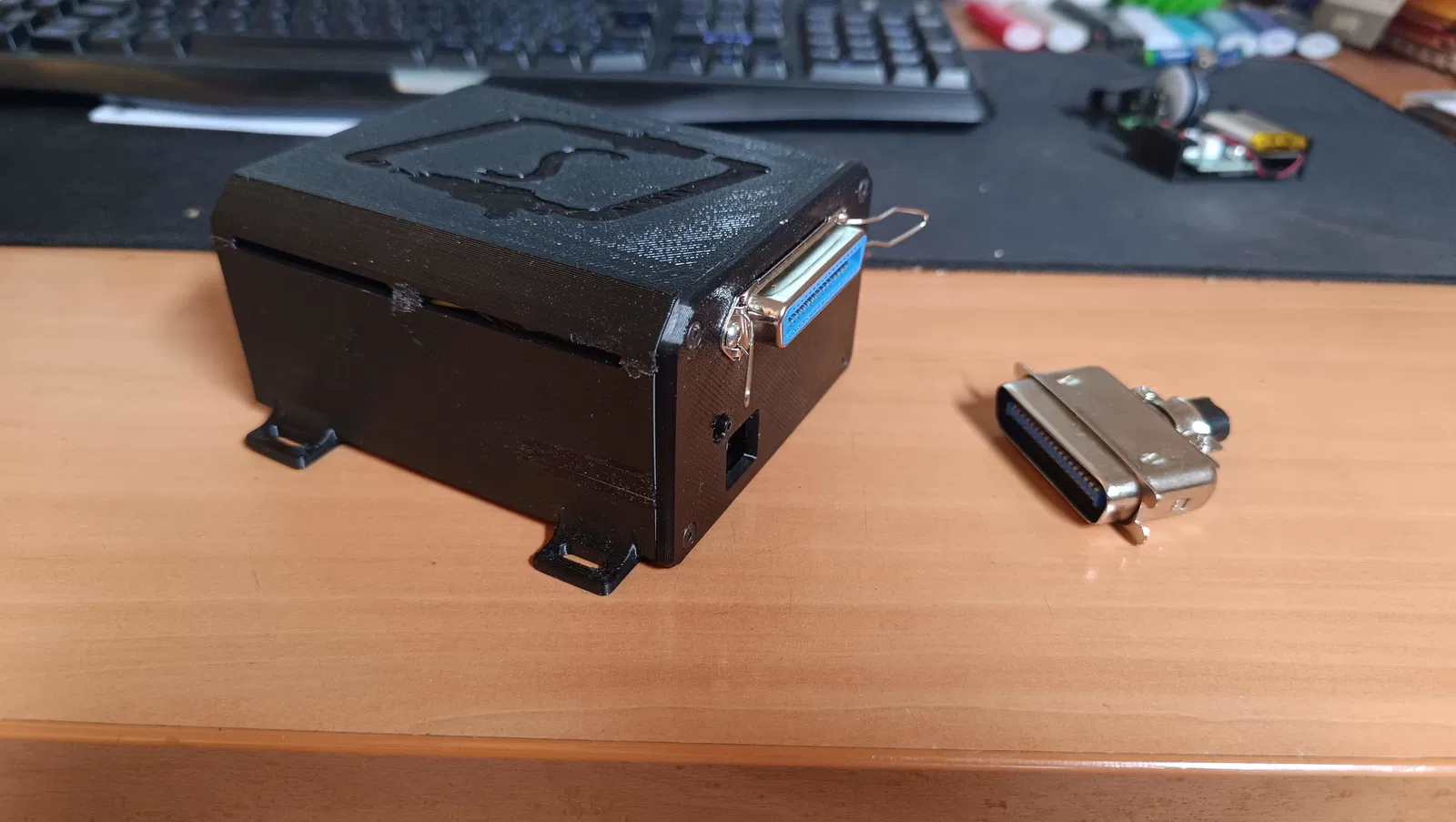

• Đầu nối Centronics 36 chân (mình mua trên Aliexpress)
• 4 ốc chìm M3
• 4 ốc tapered M3

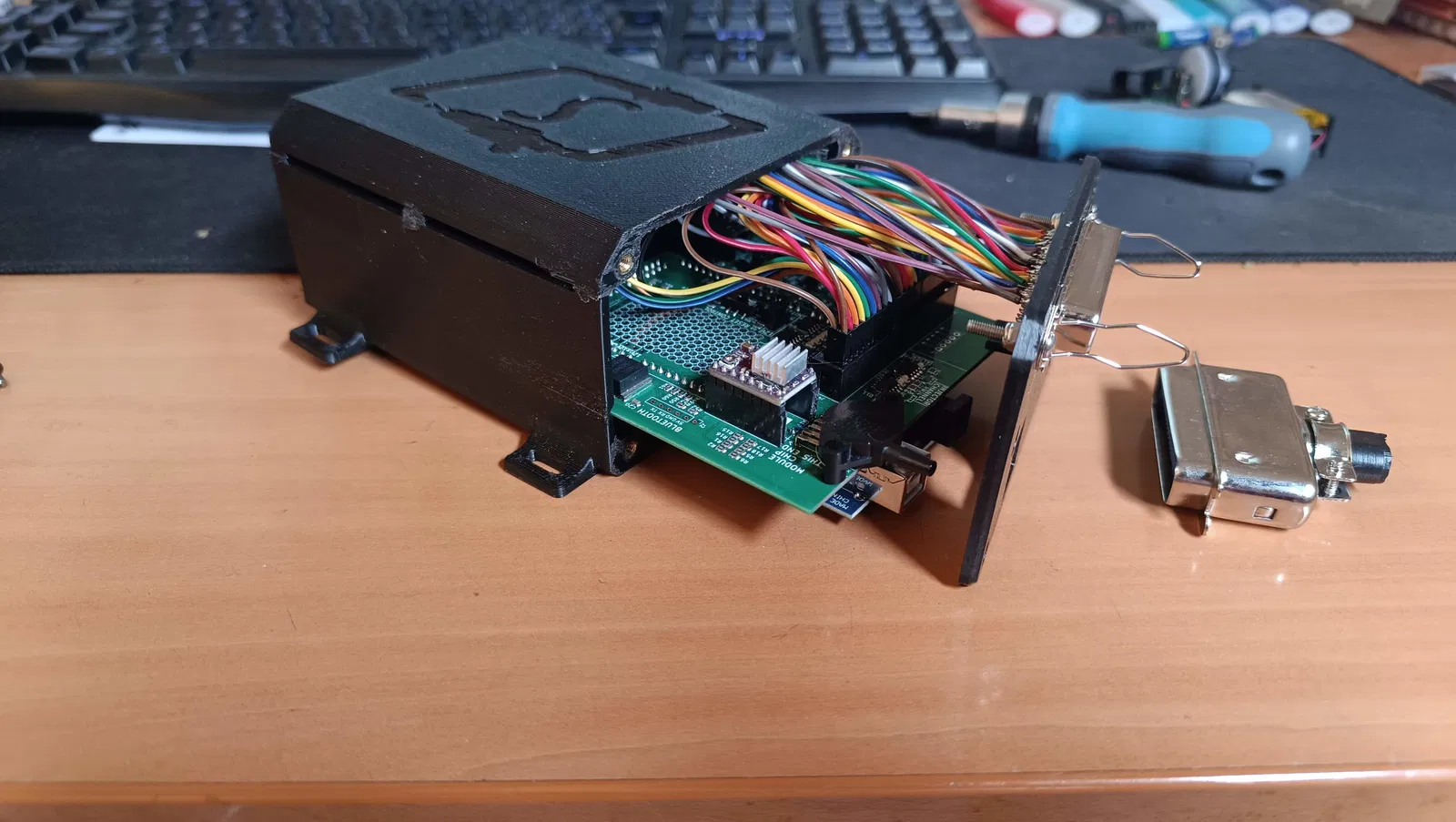

• Dây Dupont

Cũng đáng biết nè:

• Cái vỏ này có thể in 1 hoặc 2 mảnh, tùy theo độ dễ in và/hoặc sở thích. Đừng quên phần nắp.
• Nếu in 2 mảnh, chỉ cần dán chúng lại với nhau.
• Mình có làm lỗ thông gió trên vỏ case, để tránh bị nóng, nên chắc chắn nó không chống nước và nên để trong cabin xe thay vì khoang động cơ.
• PETG phù hợp hơn cho sử dụng trong xe hơi, mặc dù nó không nên tiếp xúc với nhiệt động cơ (xem điểm trên) và PLA cũng có thể dùng được. Tuy nhiên, hãy cẩn thận với việc vỏ bị biến dạng.

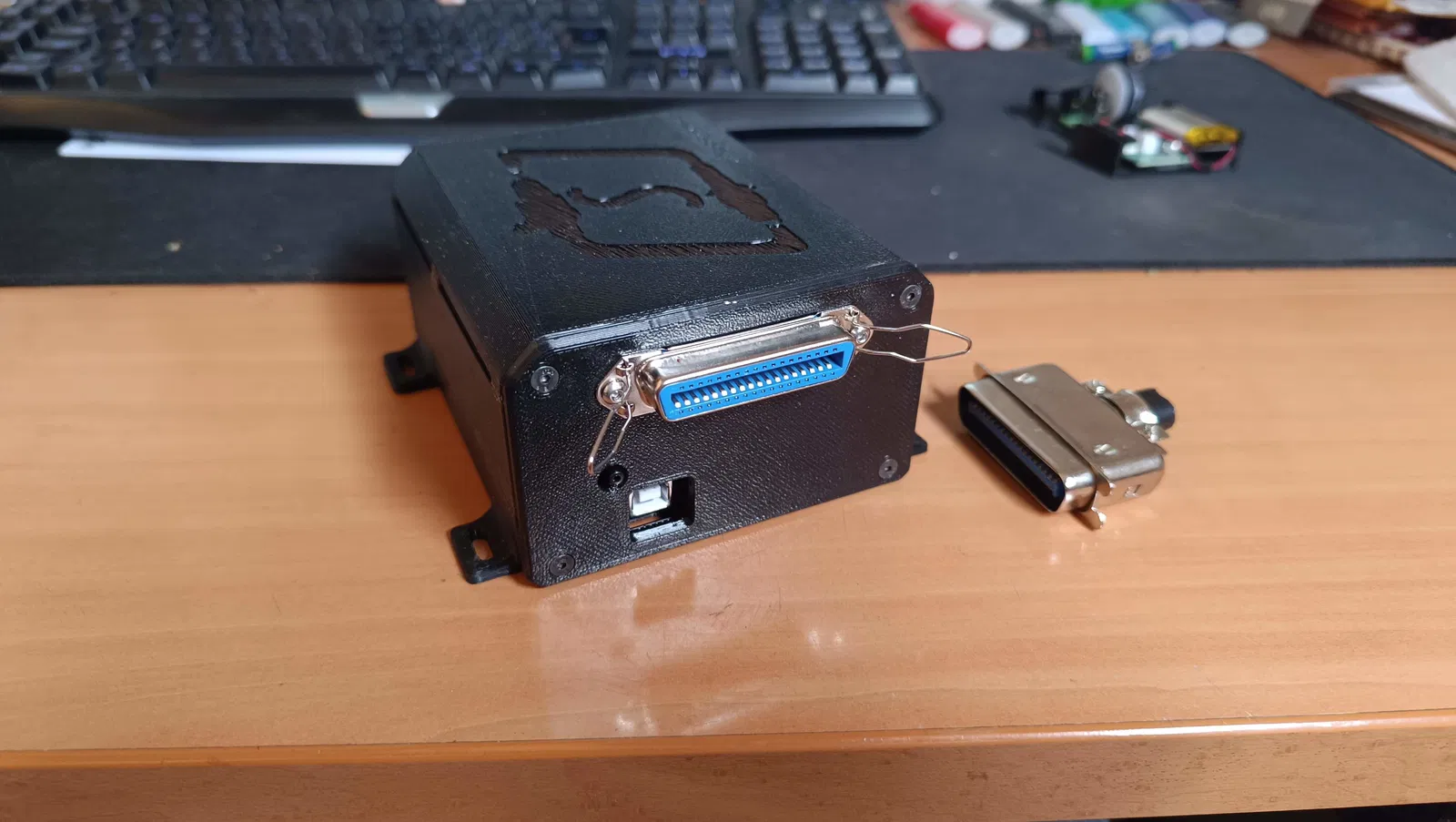

• Đầu nối Centronics khá chắc chắn và dễ rút ra; tìm hiểu thêm đi nha.

Không hay lắm đâu nè:

• Mình có thêm các rãnh trên vỏ, để bạn có thể cố định nó trong xe bằng dây rút (zip ties); nhưng không có kiểu dáng tiêu chuẩn, không có lỗ bắt vít đẹp, không có gì cả. Cứ dùng dây rút thôi; chúc may mắn nhé!
• Mình gặp sự cố khi in vỏ case, nó bị nứt xung quanh phía trước "rãnh bo mạch", và mình không phiền làm dày thêm chỗ đó, nên có thể chỗ của bạn cũng bị nứt đó;
• Nếu in 1 mảnh, thì rất phiền với đống support (vật liệu hỗ trợ);
• Nếu in 2 mảnh, thì rất phiền với keo dán giữa các phần;
• Mình thiết kế cái này mà không có tí kỹ năng CAD nào đâu. Chỉ là may mắn và đoán mò thôi.

Nhưng mà đừng lo, dù có mấy vụ này, nó vẫn xài tốt đó nha! :)
