Giá đỡ cuộn filament trong ngăn kéo 2U cho máy in 3D

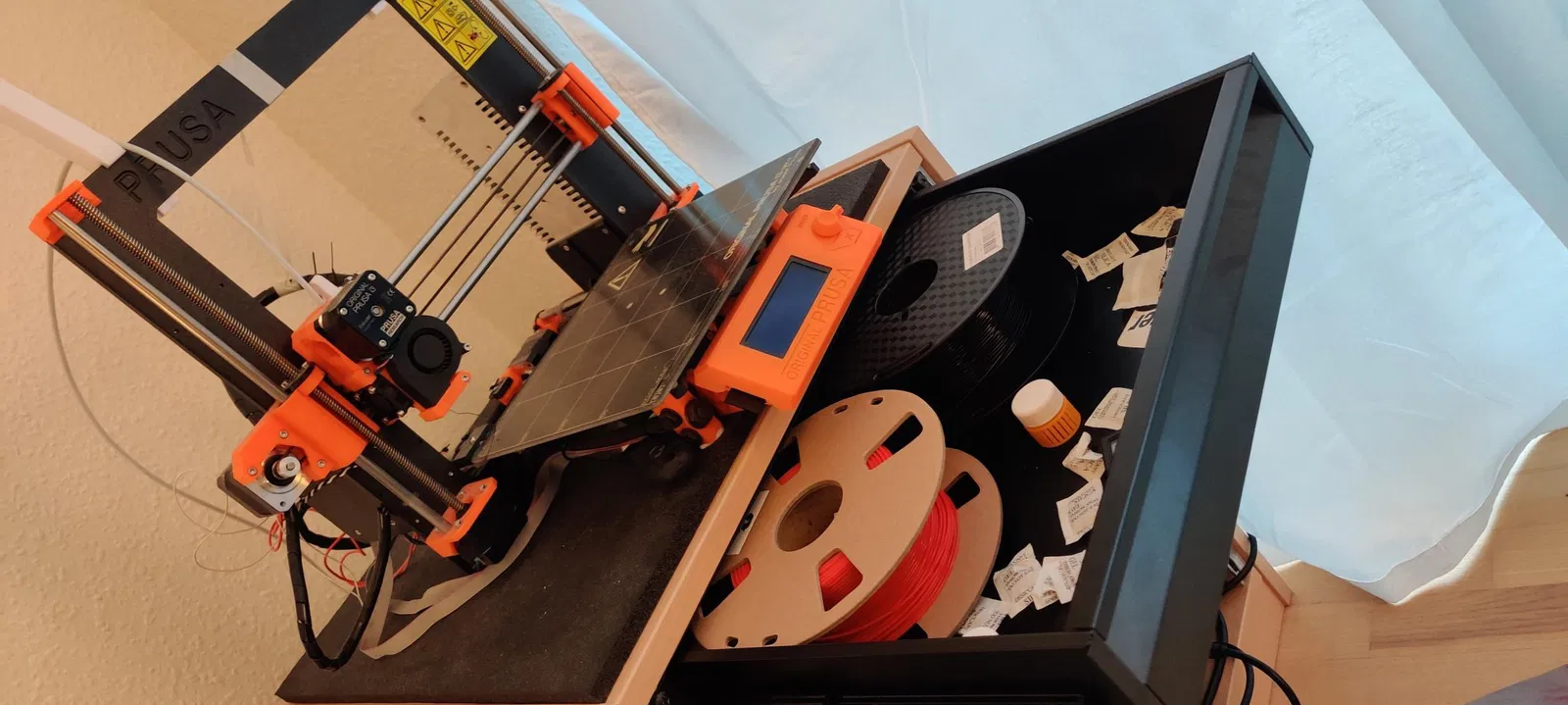

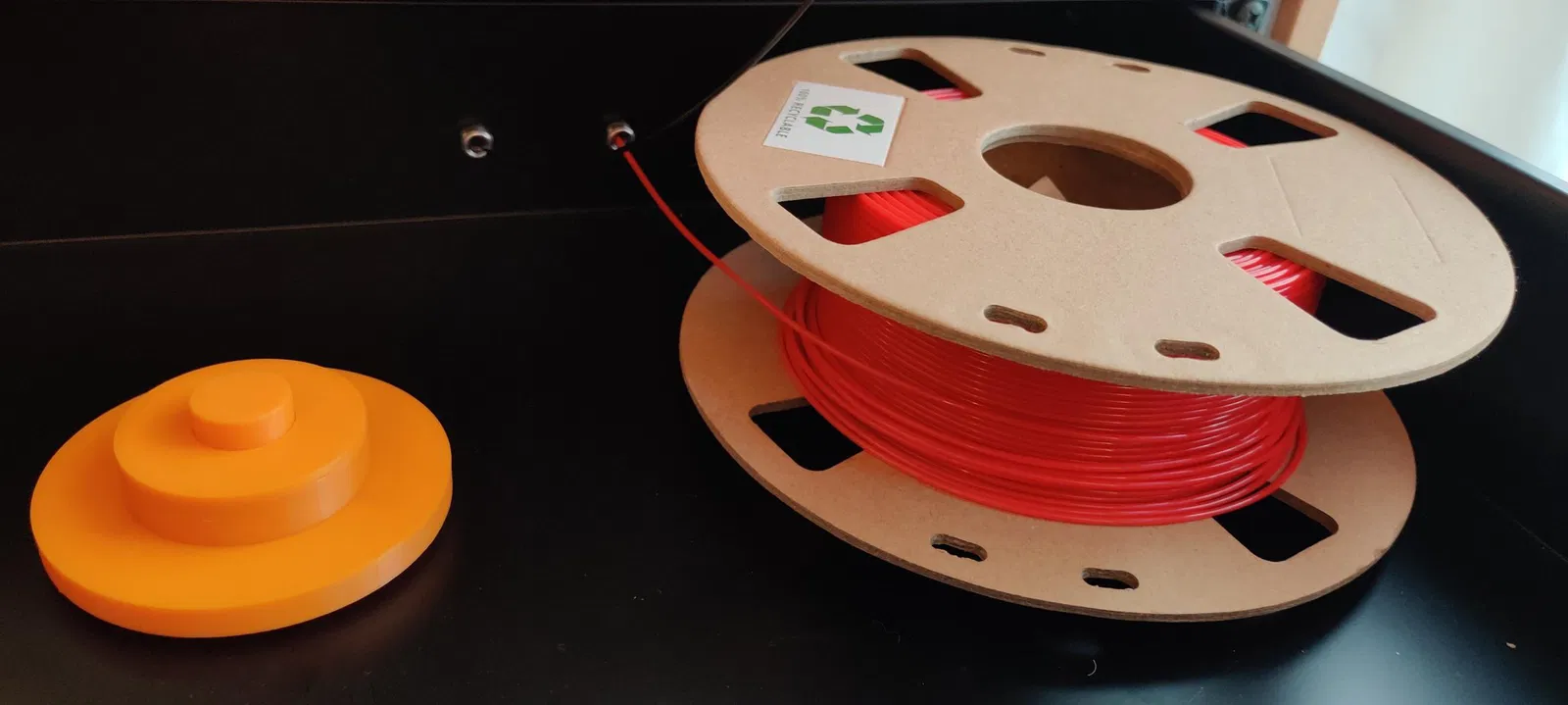

Tôi đã thiết kế những con lăn cuộn này để vừa vặn bên trong ngăn kéo máy chủ 2U, để tôi có thể giấu kín cuộn filament của mình trong một không gian khá kín, mà tôi có thể lấp đầy bằng các túi silica để kiểm soát độ ẩm. Sau đó, tôi đã cho filament đi qua một ống bowden từ phía sau ngăn kéo, lên đến máy in của tôi.

Phần cứng sử dụng:

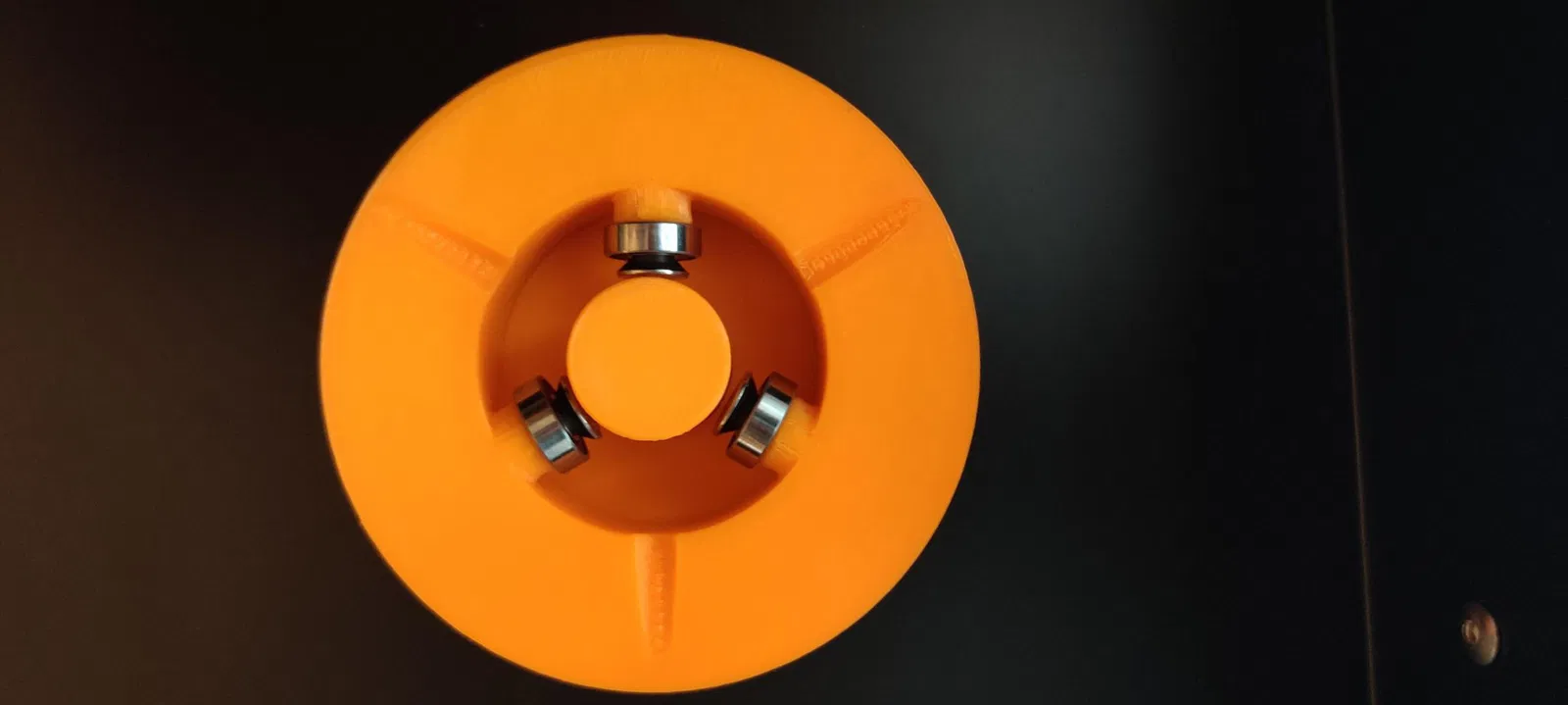

3 vòng bi mini: 695-2rs (ID 5. OD 13. Chiều cao 4 mm)

3 vít M5 chìm hoặc bất kỳ thứ gì có chiều dài đầu đủ ngắn (tối đa 4mm)

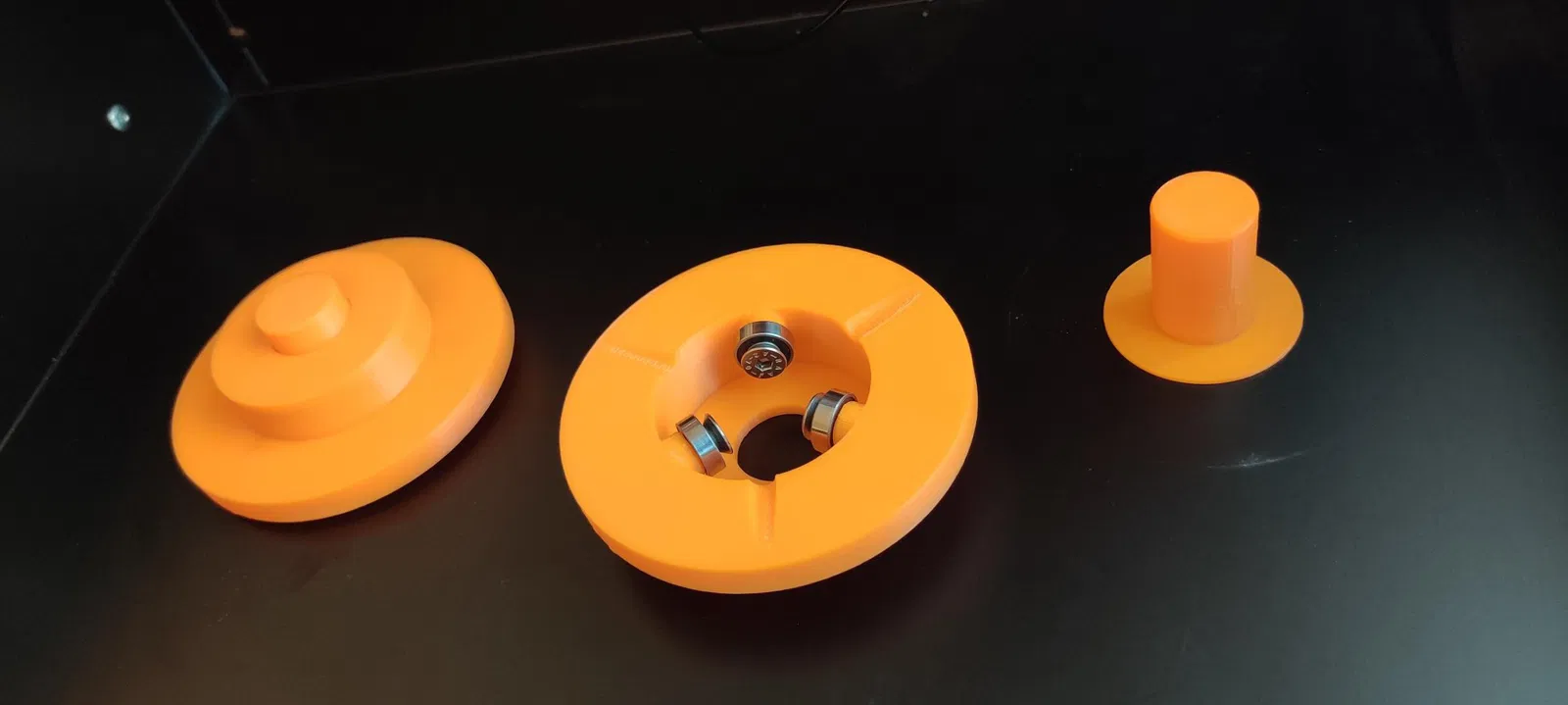

Bạn cũng cần khoan xuyên qua phía bên kia của ngăn kéo, và vặn vít vào "Hướng dẫn trung tâm" với "Miếng lót lăn" ở giữa ngăn kéo và "Hướng dẫn trung tâm" ở giữa.
