Bộ điều khiển Hitbox Arcade 14 nút cho game đối kháng

Đây là một phiên bản remix của một phiên bản remix…. Hitbox Arcade Stick - 16 Buttons - Remix.

Có 2 phiên bản.

Chỉnh sửa:

Đã thêm các phiên bản đúng của các vỏ có lỗ bắt vít cho NAUSB-W-B

Thay đổi cho cả hai:

• Tăng kích thước mô hình một chút
  • 240mm x 150mm x 36mm → 240mm x 160mm x 46mm
• Tách nắp ra khỏi thân và làm tròn các cạnh để thoải mái hơn
• Thêm một lỗ 24mm ở trên cùng với các lỗ cho vít/đinh ốc cho bộ chuyển đổi NAUSB-W-B
• Thêm các lỗ lún xung quanh
• Thêm nhãn nút
  • Những cái này được thiết kế để in với nắp trên một máy in đa vật liệu. In chúng riêng biệt và cố gắng chèn chúng có thể sẽ không hoạt động.
• Đã loại bỏ hai nút bên (Bạn tôi không cần chúng trên PC)

Remix-v1 - Đã in + Hình ảnh:

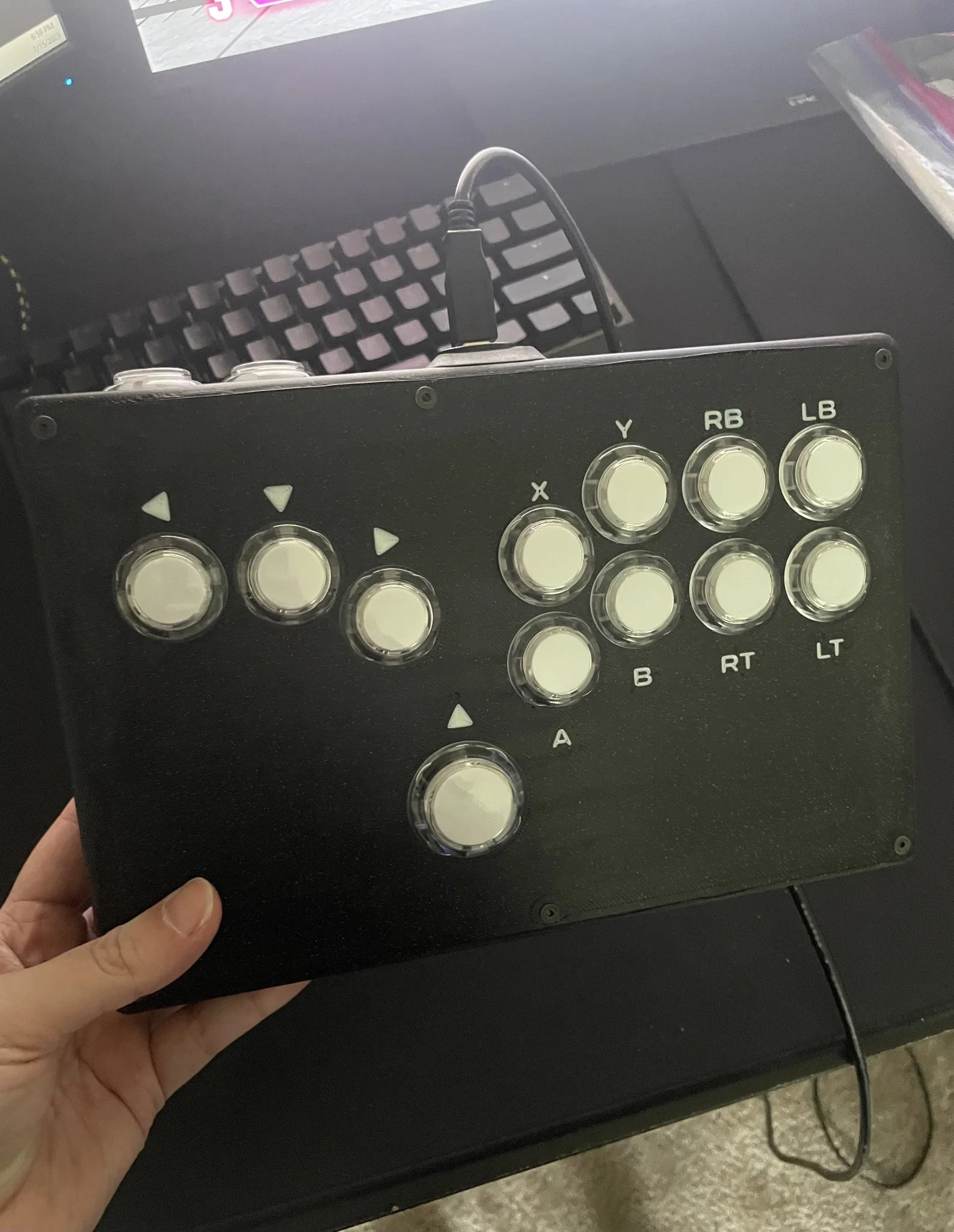

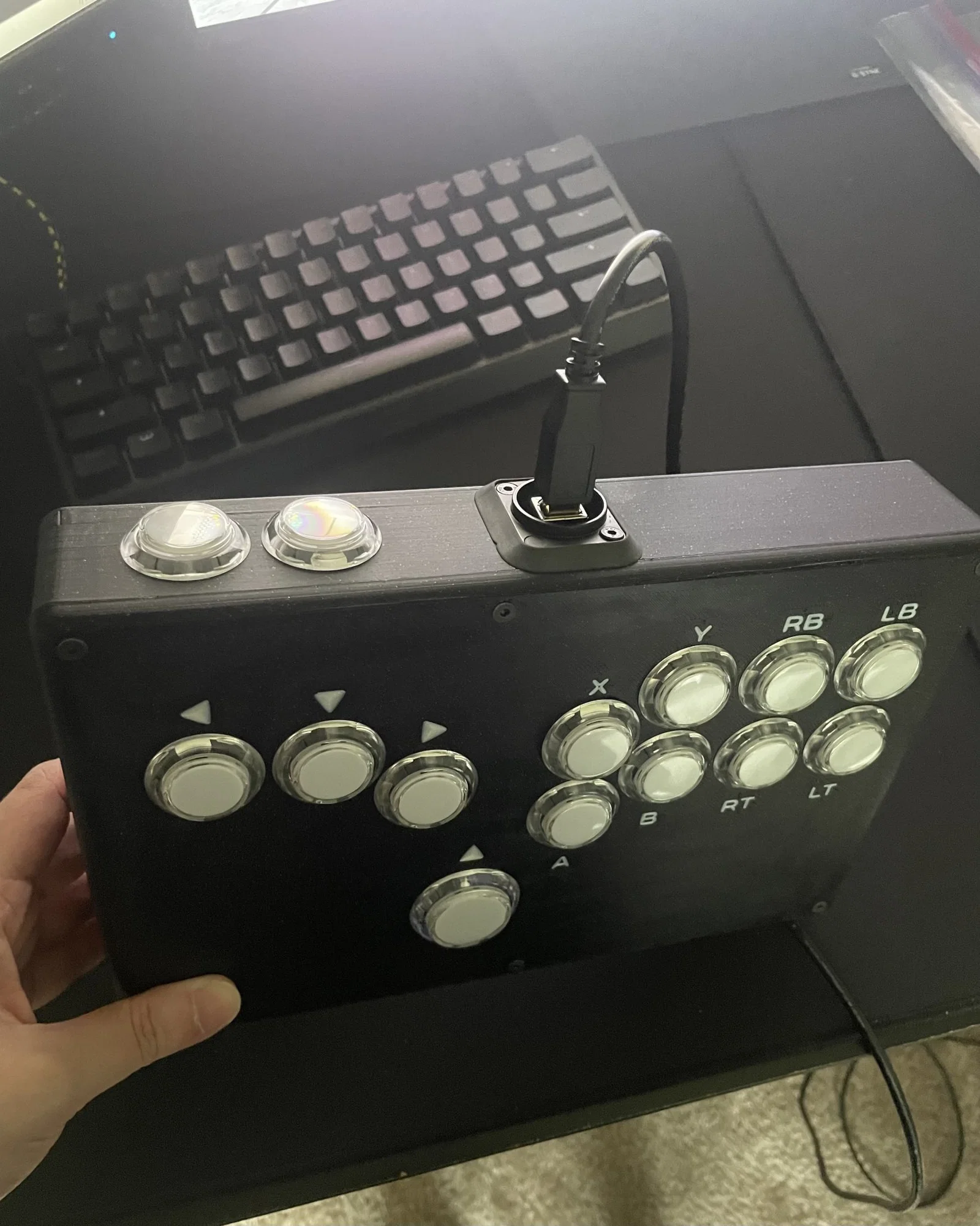

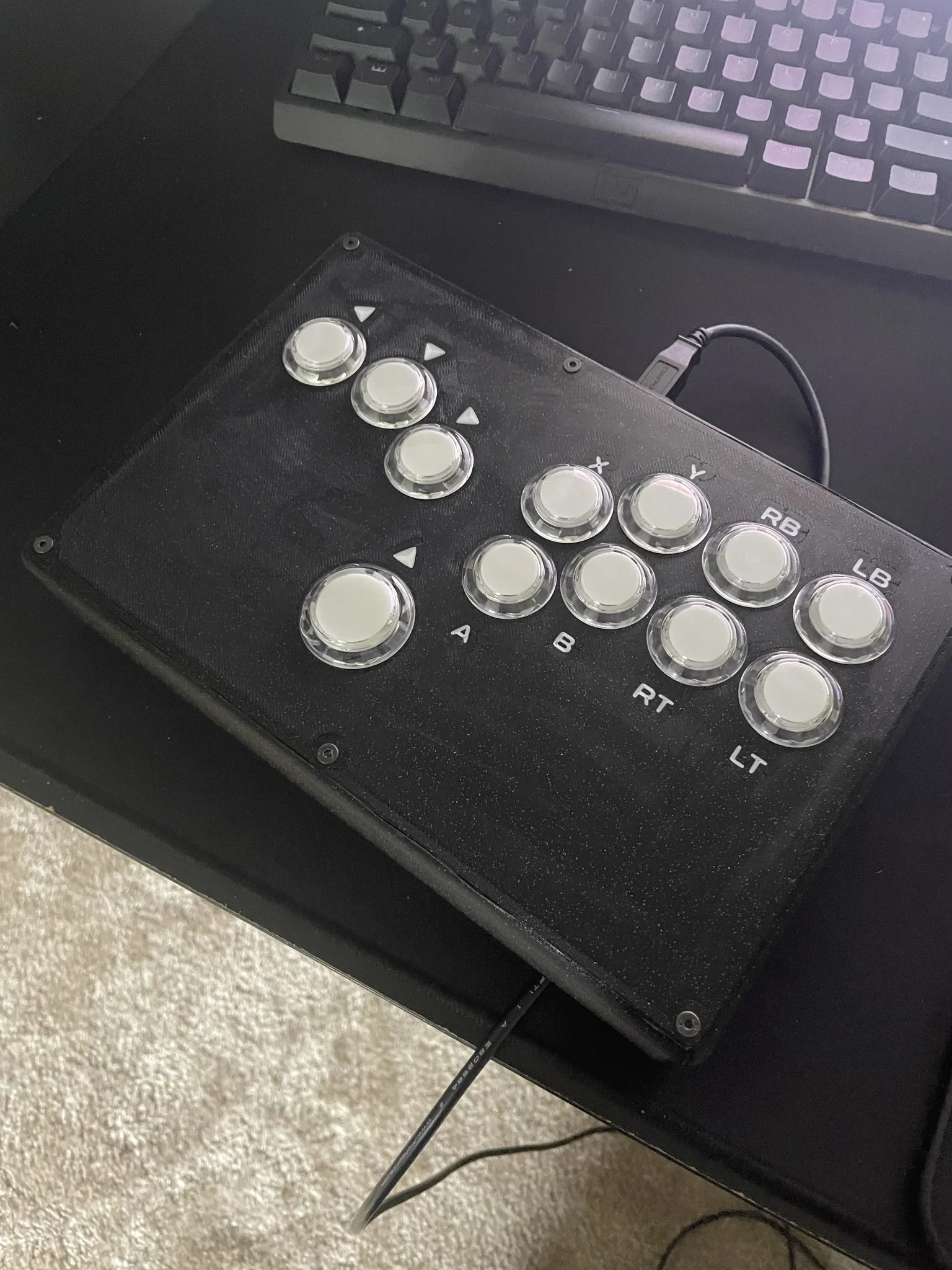

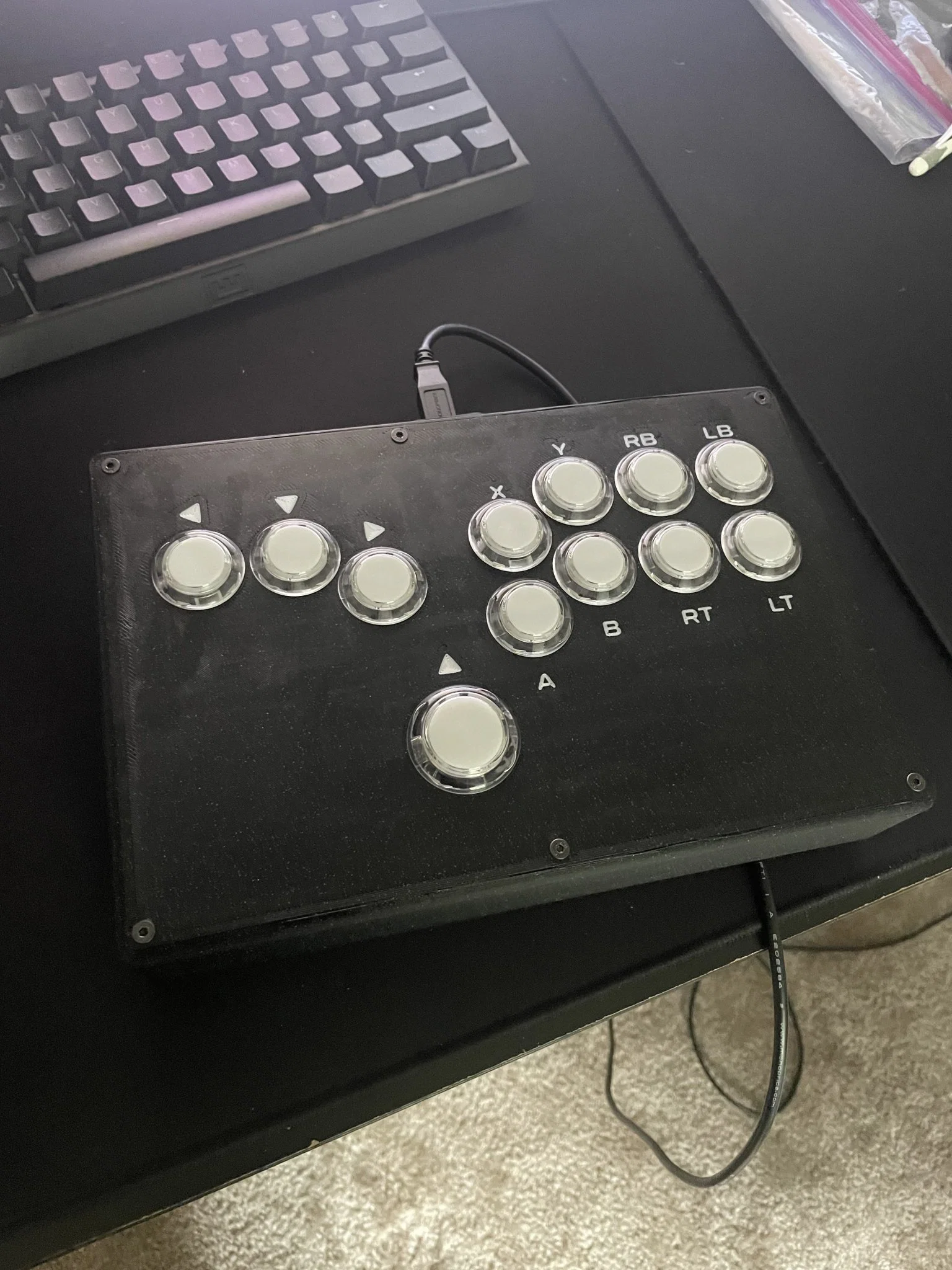

Phiên bản đầu tiên là phiên bản bạn thấy trong các hình ảnh. Nguồn điện ra từ trung tâm của phần trên. Vấn đề với phiên bản này là có vấn đề về khoảng cách với NAUSB-W-B và nút X.

Nó hoạt động, nhưng hơi chật chội.

Remix-v2 - Chưa in:

Đã di chuyển lỗ cho NAUSB-W-B để có nhiều khoảng trống hơn.

Tôi đã bao gồm cả hai ở đây vì tôi chưa thực sự in v2.

Tôi cũng đã bao gồm các tệp f3d cho cả hai, hãy thoải mái thực hiện các thay đổi.

Phần cứng:

Nắp - 12 x M3x10 lún

NAUSB-W-B - 2x M3x10 lún

Những gì được sử dụng trong hình ảnh: https://www.amazon.com/M3-0-5-Socket-Screws-Alloy-Threaded/dp/B08HNF3J3D/

In trên Bambulabs X1C

Vỏ + Nắp - Polymaker PLA Galaxy Black

Nhãn nút - Polymaker PLA Silk White
