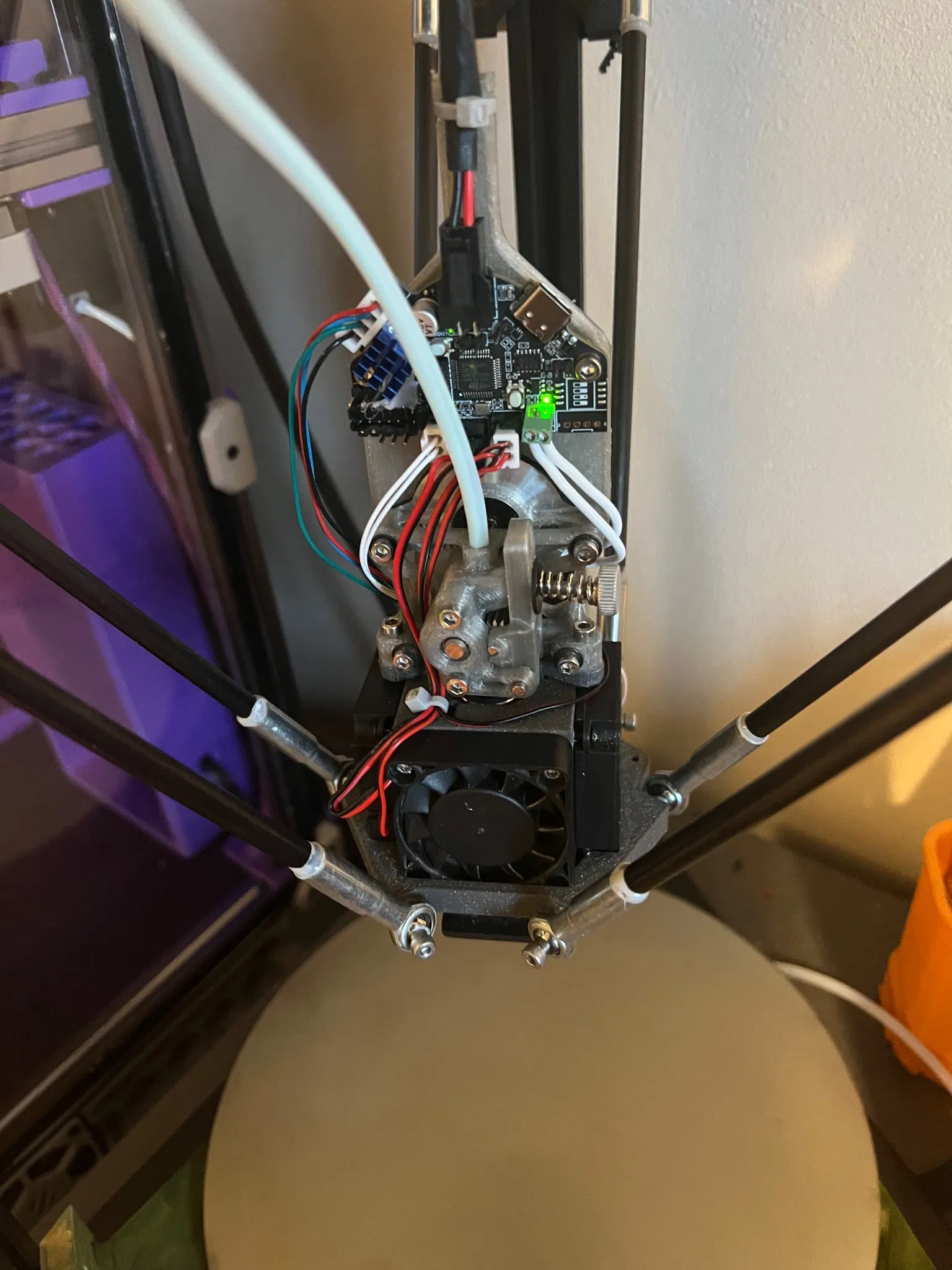

Mô hình hiệu ứng Flsun Q5 Universal v6 cải tiến chắc chắn

Khuyến nghị in bằng ABS/ASA hoặc bất kỳ vật liệu chịu nhiệt và cứng nào khác

Chiều cao lớp 0. 2

50% độ đặc (hình khối hoặc hình xoắn ốc)

4-5 lớp vỏ (cũng có thể thêm lớp vỏ phụ để tăng độ cứng)

Cần 6xM3 chèn nhiệt cho các kết nối với các thanh carbon

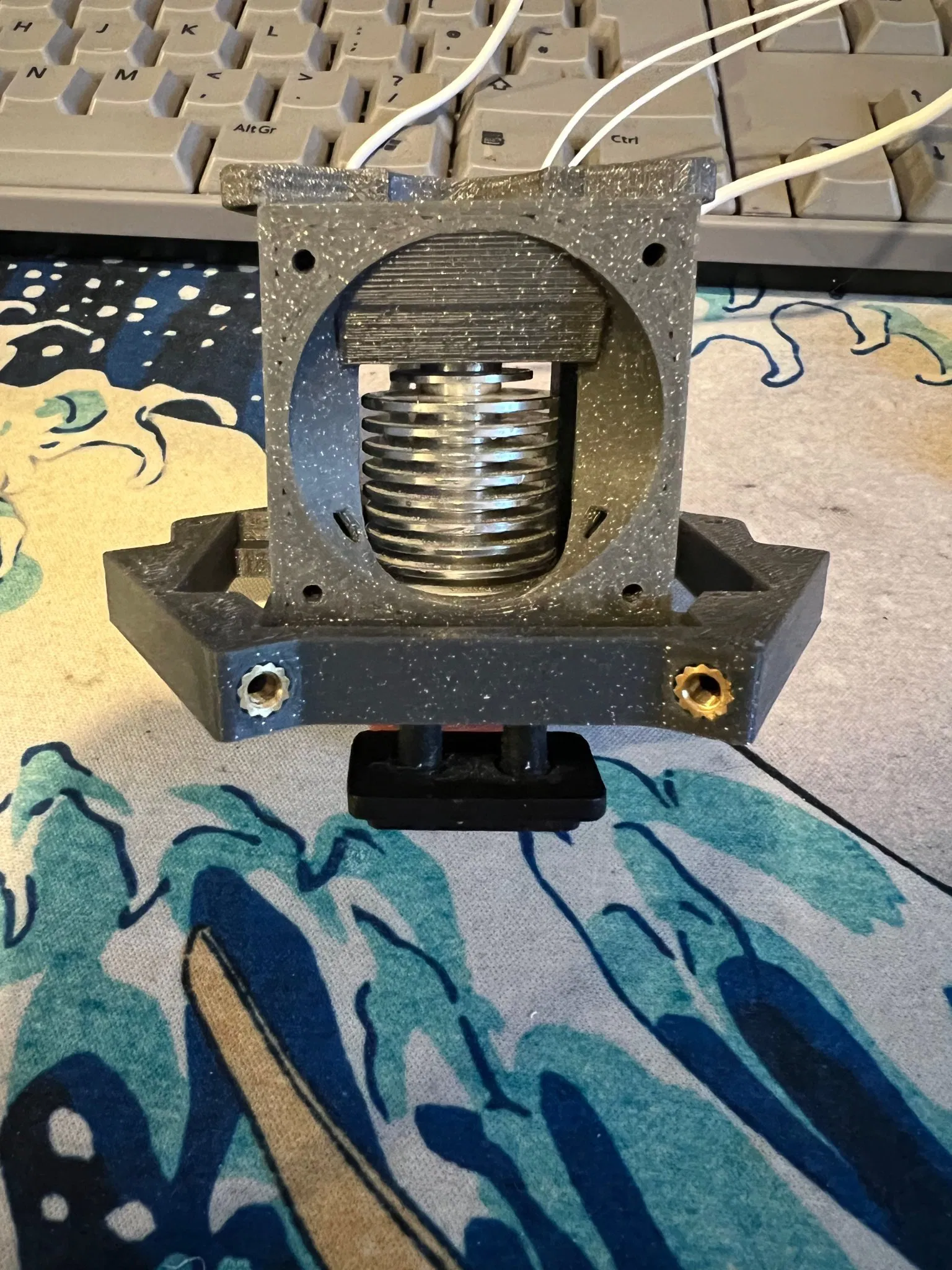

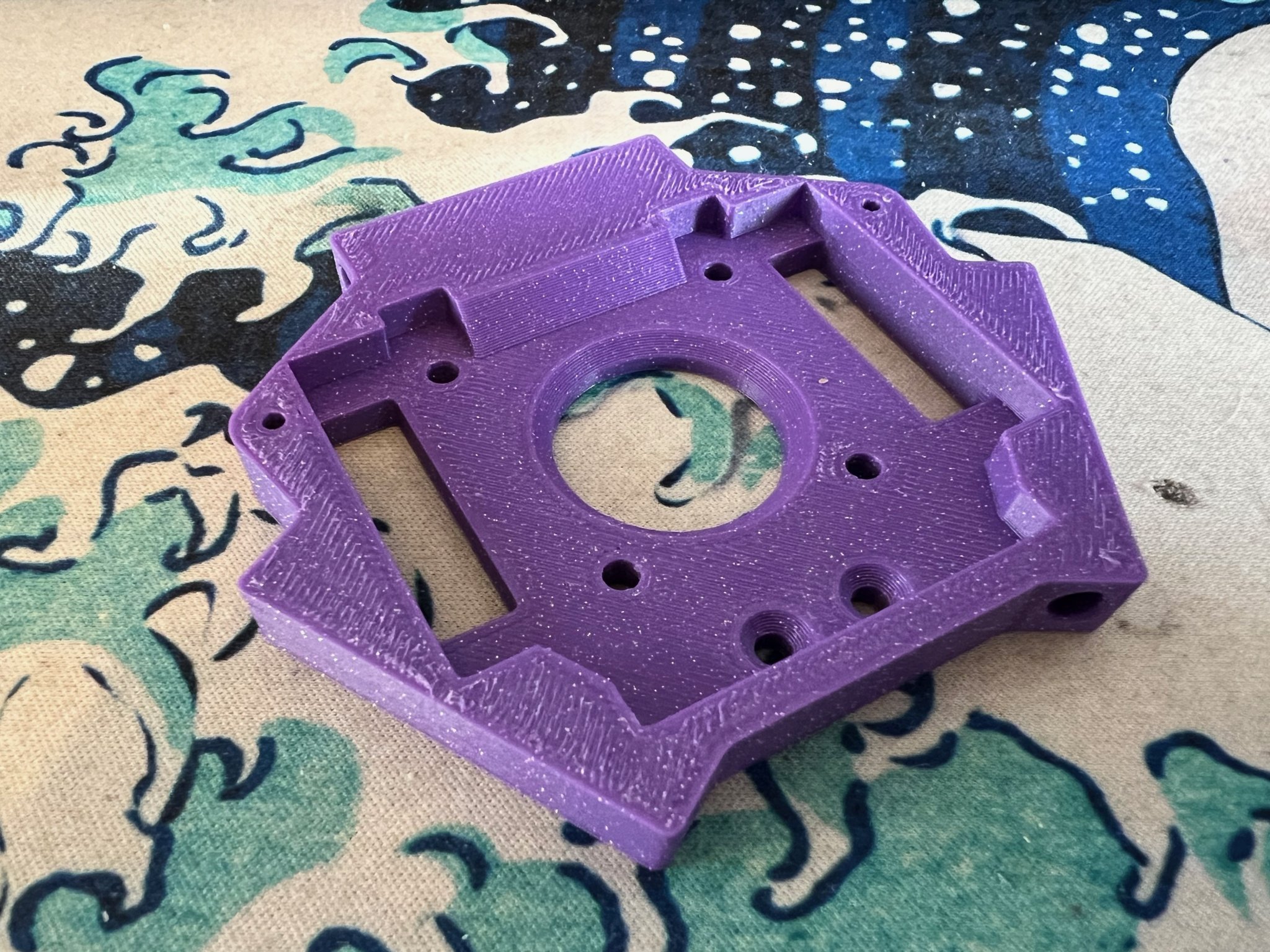

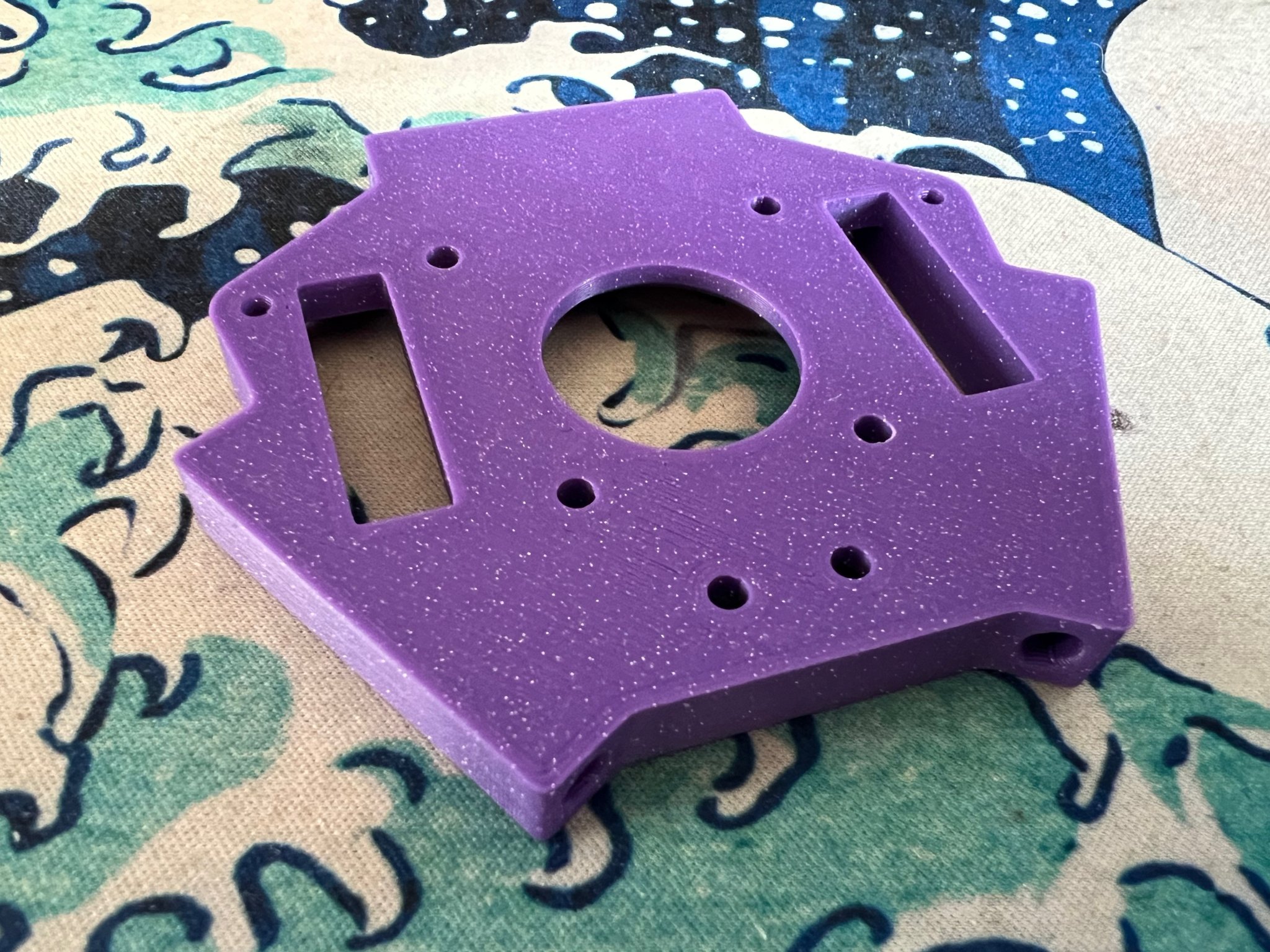

Cũng khuyến nghị dán chặt tấm nền và lồng v6 bằng acetone hoặc polycement để tăng cường độ cứng của các bộ phận. Sử dụng vít M3 được lắp lỏng từ phía dưới để căn chỉnh trong khi keo đang khô. Đây chỉ là tấm nền của bộ điều khiển, vui lòng xem mô hình gốc trên thingiverse cho phần còn lại của đầu công cụ điều khiển (lồng E3Dv6 và ống quạt, v. v. ). Kích thước cho quạt tản nhiệt 40mm và hai quạt thổi 4010 có thể hơi chật, bạn có thể cần mài bớt cạnh của quạt một chút

Cũng khuyến nghị thực hiện một bản in thử với độ đặc và lớp vỏ thấp hơn để kiểm tra kích thước và độ vừa vặn, đặc biệt là cho các chèn nhiệt M3. Tùy thuộc vào thiết lập máy in của bạn, ABS/ASA có thể co lại với các mức khác nhau. Các tệp. step và. f3d được bao gồm nếu bạn cần thực hiện bất kỳ điều chỉnh nào

Xem mô hình cho giá đỡ sherpa mini để chuyển đổi sang truyền động trực tiếp >>
