FANnyPack Zero2Sixty - Chụp Quạt Thông Gió 6015

Vì những lý do mà tôi sẽ không bao giờ hiểu được, các bộ phận bạn có thể nhận được ở vùng nhiệt đới ẩm ướt của Úc không bao giờ giống như những gì người khác có. Tôi không biết, có lẽ là do cá sấu.

Vì lý do này, và vì vị trí đặt cuộn dây filament của tôi, tôi cần sử dụng quạt 6015 để thông gió nóng khô khỏi khoang điện tử của Voron 0 và thay thế nó bằng không khí nóng ẩm từ phòng học của tôi.

Trong khi tôi tình cờ vẽ lại hoàn toàn trong CAD, tôi đã sao chép phong cách và ý tưởng đằng sau FANnyPack Zero của 3DPandMe. Thiết kế được tạo hoàn toàn trong OnShape, và chủ yếu là có tham số (cho các kích thước quạt khác nhau), nhưng do sự cố với việc sao chép mẫu lưới, tôi đã không đưa phiên bản tham số vào.

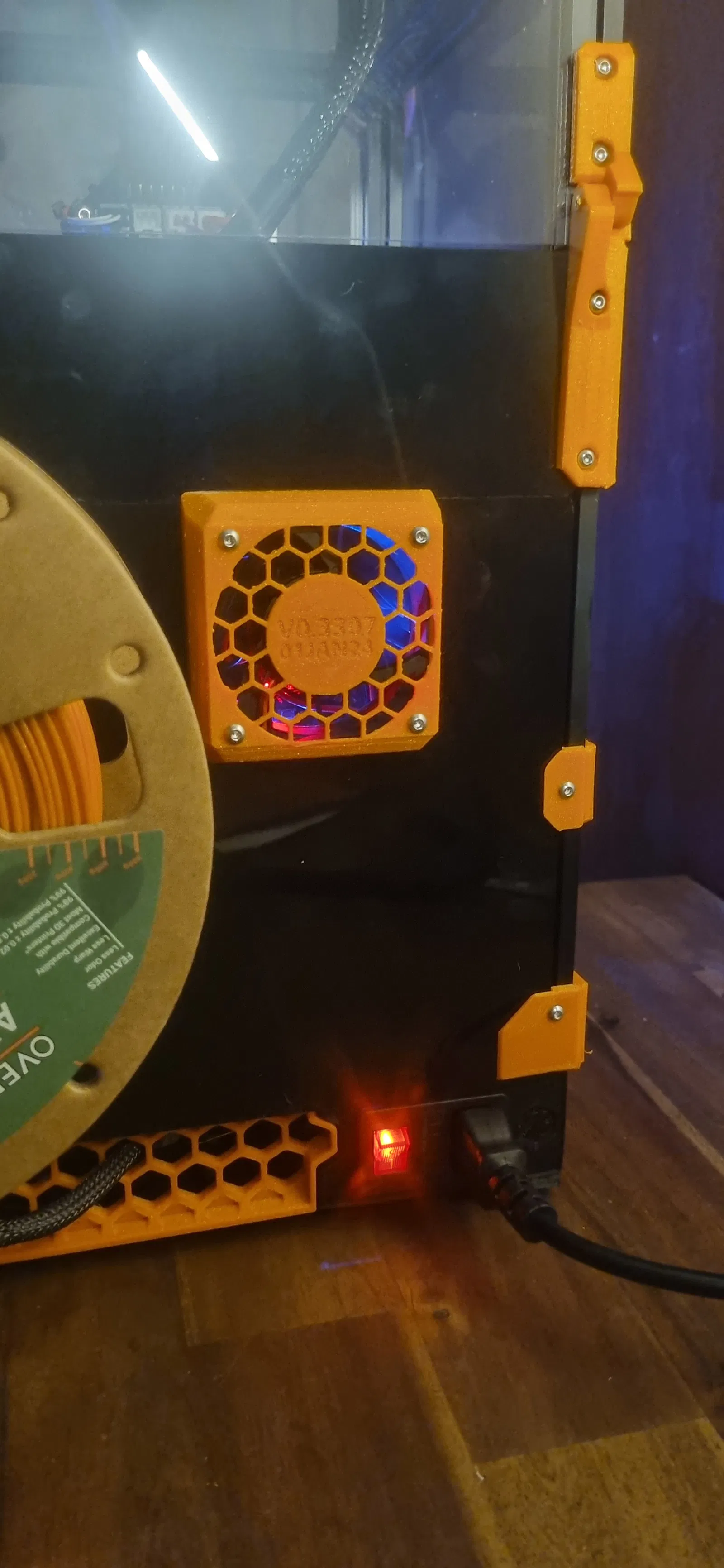

Quạt được thiết lập để hút không khí ra khỏi khoang điện tử, với không khí trong lành được hút lên từ qua các cạnh. Điều này dẫn đến làm mát tốt cho cả MCU và Host (hãy lưu ý rằng các bo mạch của tôi được gắn theo cách mà phần lớn các cánh tản nhiệt song song với luồng không khí). Quạt này hoàn toàn thay thế quạt tuần hoàn nhỏ bé đã được chỉ định. Các bo mạch của tôi không còn vượt quá 50 độ C nữa, và thường chỉ dao động trong khoảng 44-48 độ C.

Tôi đã bao gồm một tệp SVG (được tạo trong Easel) và một tệp .pdf để cắt quạt. Một lối vào cáp dành cho thiết lập cấu hình hút gió và một lối khác dành cho cấp gió. Nếu bạn không có quyền truy cập vào máy CNC hoặc Laser, chỉ cần in tệp .pdf (hoặc in 3D một mẫu) và sử dụng công cụ quay, hoặc nếu bạn có máy in lớn, tôi đã bao gồm một số tệp .stl cho các bảng mặt sau.

Tệp .pdf chứa một hướng dẫn định vị để hỗ trợ thiết lập của bạn.

Bạn muốn đặt cạnh phải của quạt cách cạnh phải của bảng mặt sau không gần hơn 40mm (tránh động cơ bước ở bên đó). Cạnh trái không gần hơn 105mm đến cạnh trái của bảng mặt sau (tránh cuộn dây). Bạn muốn quạt càng cao càng tốt, khoảng 10mm tính từ đỉnh bảng là tốt (tối đa hóa phạm vi bao phủ làm mát).

In chụp quạt ở độ cao lớp 0.2mm bằng cài đặt Voron thông thường, mặt úp xuống.

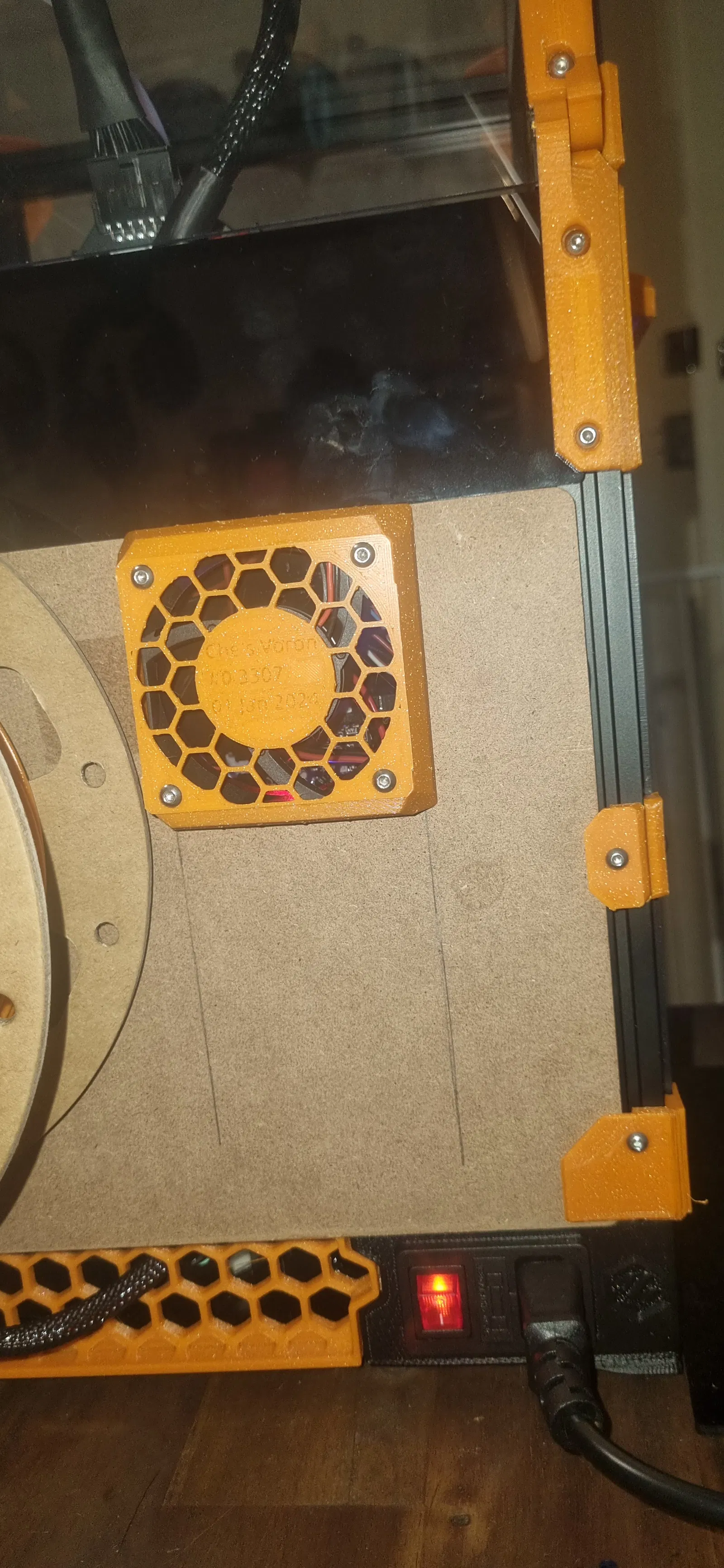

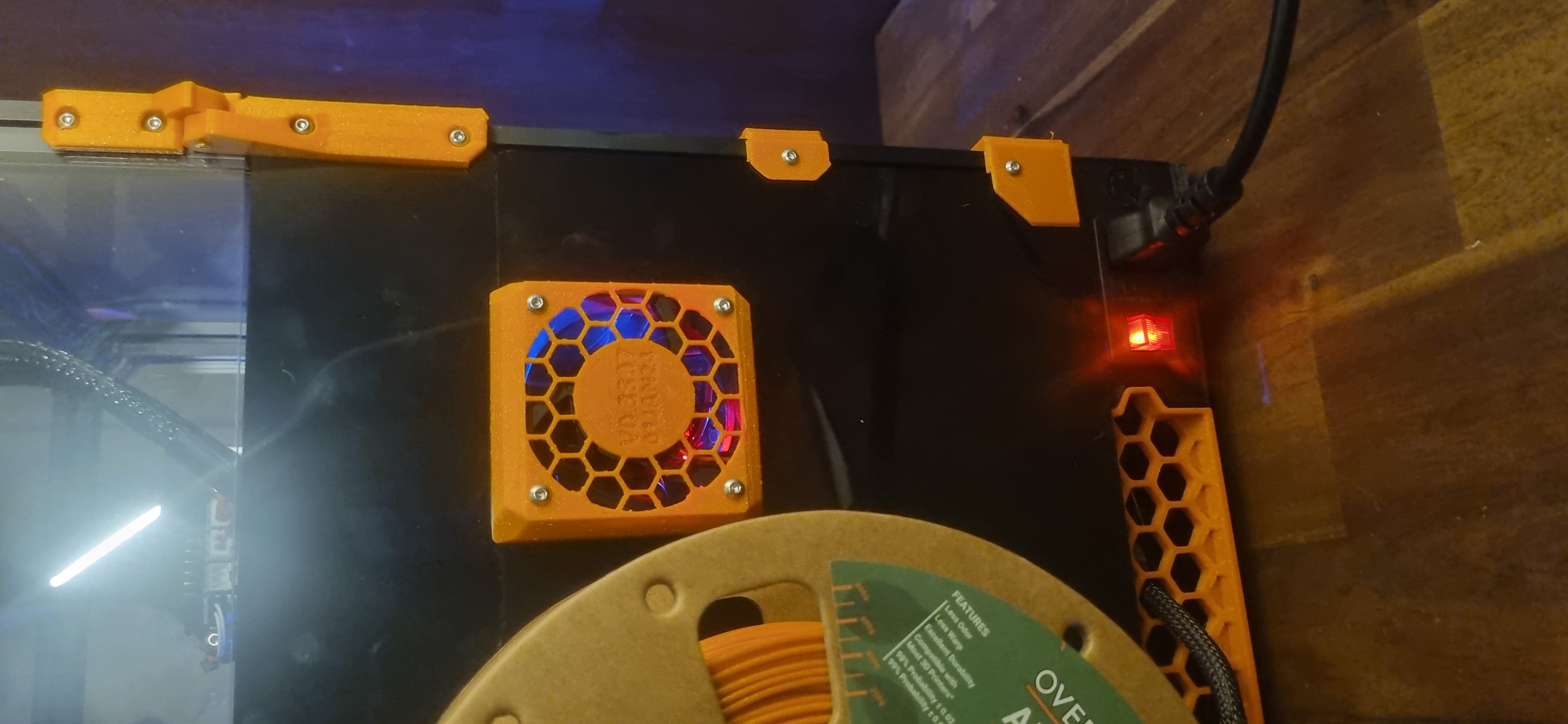

Cắt lỗ ra khỏi bảng mặt sau hiện có của bạn, hoặc một bảng mới. Hình ảnh là bảng thử nghiệm bằng gỗ tôi đã sử dụng vì acrylic đắt tiền và khó kiếm ở nơi tôi sống (giống như quạt 80mm và thanh nhôm 1515). Mẫu được xoay 30 độ so với hình ảnh để khớp với mẫu cạnh.

Lắp quạt bằng vít BHCS 3 x 25mm qua chụp quạt, sau đó là quạt, rồi đến bảng (bất kỳ thứ tự nào khác sẽ cho kết quả kỳ lạ). Thêm một vòng đệm M3 và một đai ốc M3 vào các đầu ren để giữ mọi thứ đúng vị trí. Đừng siết quá chặt, nhưng cũng đừng quá lỏng.

Tháo quạt làm mát điện tử cũ và cắm quạt 6015 mới của bạn vào. Không lắp bảng mặt sau cho đến khi bạn sửa đổi mã. Không làm mát là xấu, ngay cả khi không hoạt động.

Tìm mã trong tệp printer.cfg của bạn và thay thế nó bằng đoạn mã nóng này:

[temperature_fan system_fan]
pin: gpio20 # the fan control pin (must be a mosfet or a pwm fan)
control: watermark # the type of hysteresis we are using
max_delta: 3.0 # fan turns on/off at 3° over/under target_temp
sensor_type: temperature_host # same as a temp_sensor you want to use
min_temp: 0
max_temp: 100 # just the valid temperature ranges
target_temp: 45.0 # the target temperature for the fan

Được sửa đổi một chút từ mã được cung cấp bởi r/DopeBoogie trong cuộc trò chuyện Reddit này: https://www.reddit.com/r/klippers/comments/wwuewg/configuring_a_fan/

Tôi đã đặt nhiệt độ của mình ở 45 độ C vì nó cao hơn mức không hoạt động khoảng 2 độ đối với tôi, và tôi đang đọc nhiệt độ host vì MCU hiếm khi nóng hơn host theo kinh nghiệm của tôi.

Sau đó, khi tất cả đã hoàn tất, lắp lại bảng mặt sau.

Hãy chắc chắn bạn kiểm tra nó ở chế độ không hoạt động một lúc để xem mọi thứ có hoạt động không trước khi bắt đầu bản in 3 ngày! Thiết lập này hoạt động với tôi, nếu thiết lập của bạn khác, vui lòng để lại bình luận để những người khác có thể đưa ra lựa chọn sáng suốt!
