Làm sáng BambuLab P1P (LED COB USB 5V, Rơ-le, JST GH 1.25, Bambu Lab)

Một lần nữa, lưu ý rõ ràng: KHÔNG LẮP đặt các dải đèn LED bổ sung này trực tiếp vào kết nối nơi dải đèn LED gốc được kết nối!

Dòng điện yêu cầu hiện tại quá cao và bạn sẽ ít nhất làm hỏng bảng điều khiển phía trước!

v2 (cập nhật 10.02.2024)

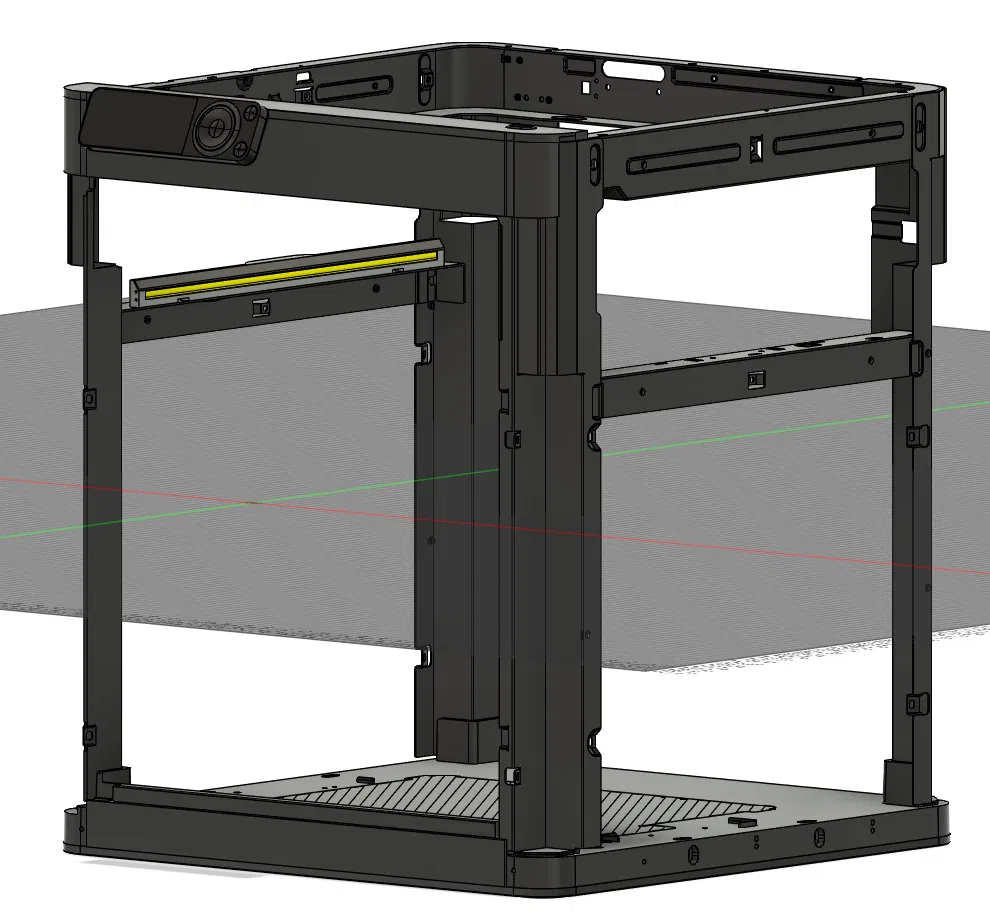

→ Cập nhật cho dải đèn LED ở phía bên trái nếu có lắp camera.

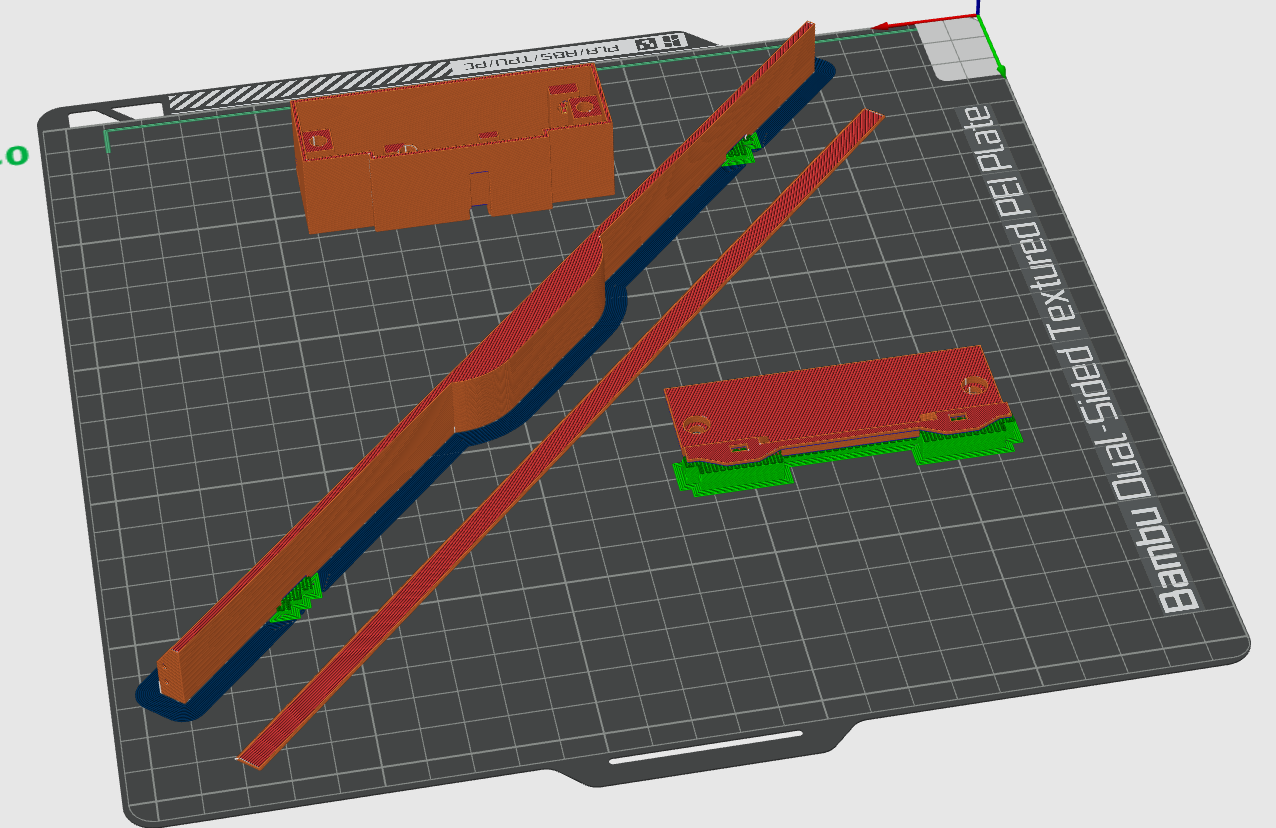

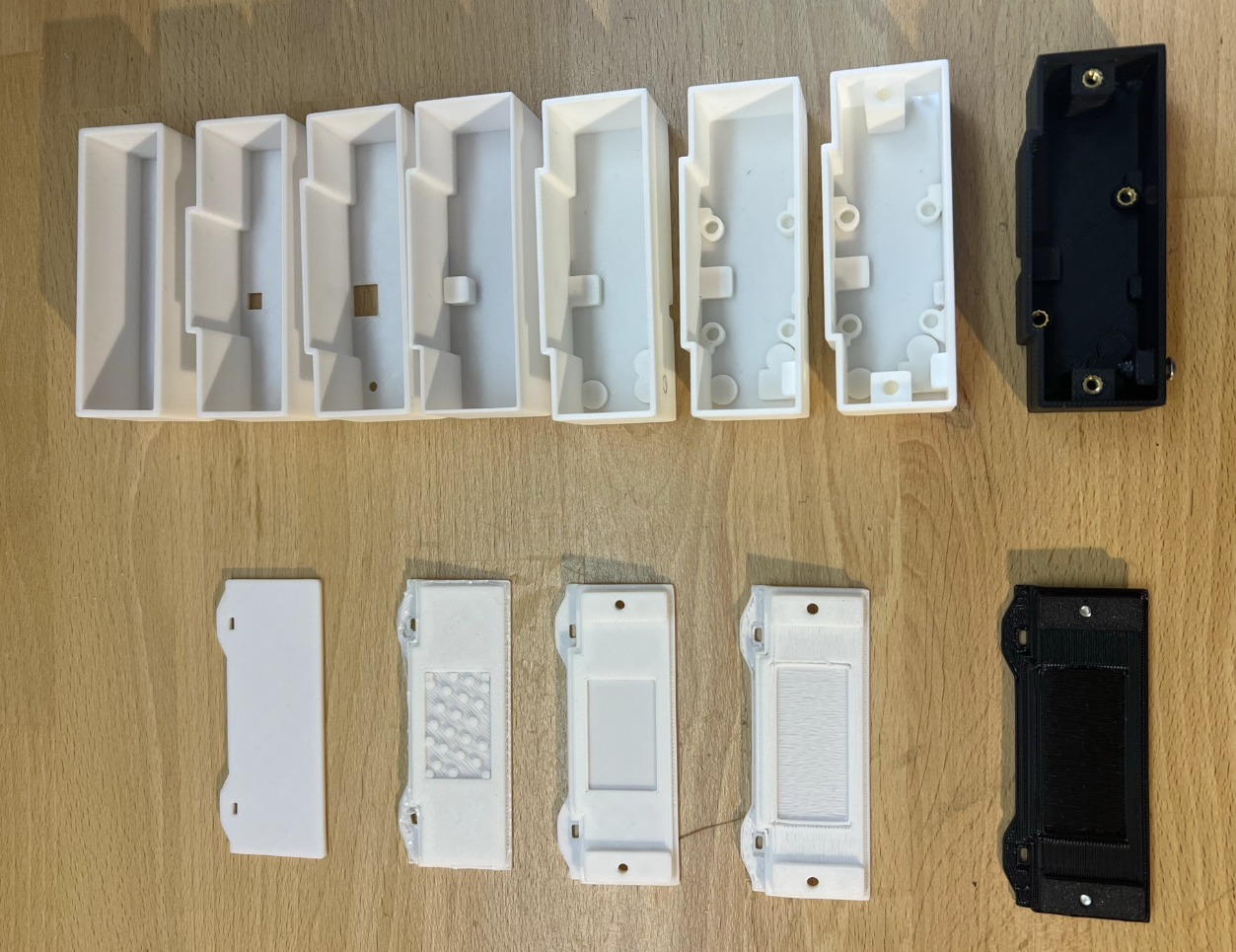

• Tệp in: (Tôi đã in các bộ phận bằng ASA mà không có cài đặt đặc biệt)
  • 1x BambuLAB_P1P_Relay_box_v01
  • 1x BambuLAB_P1P_Relay_box_lid_v01 dải LED bên phải hoặc bên trái không có camera:

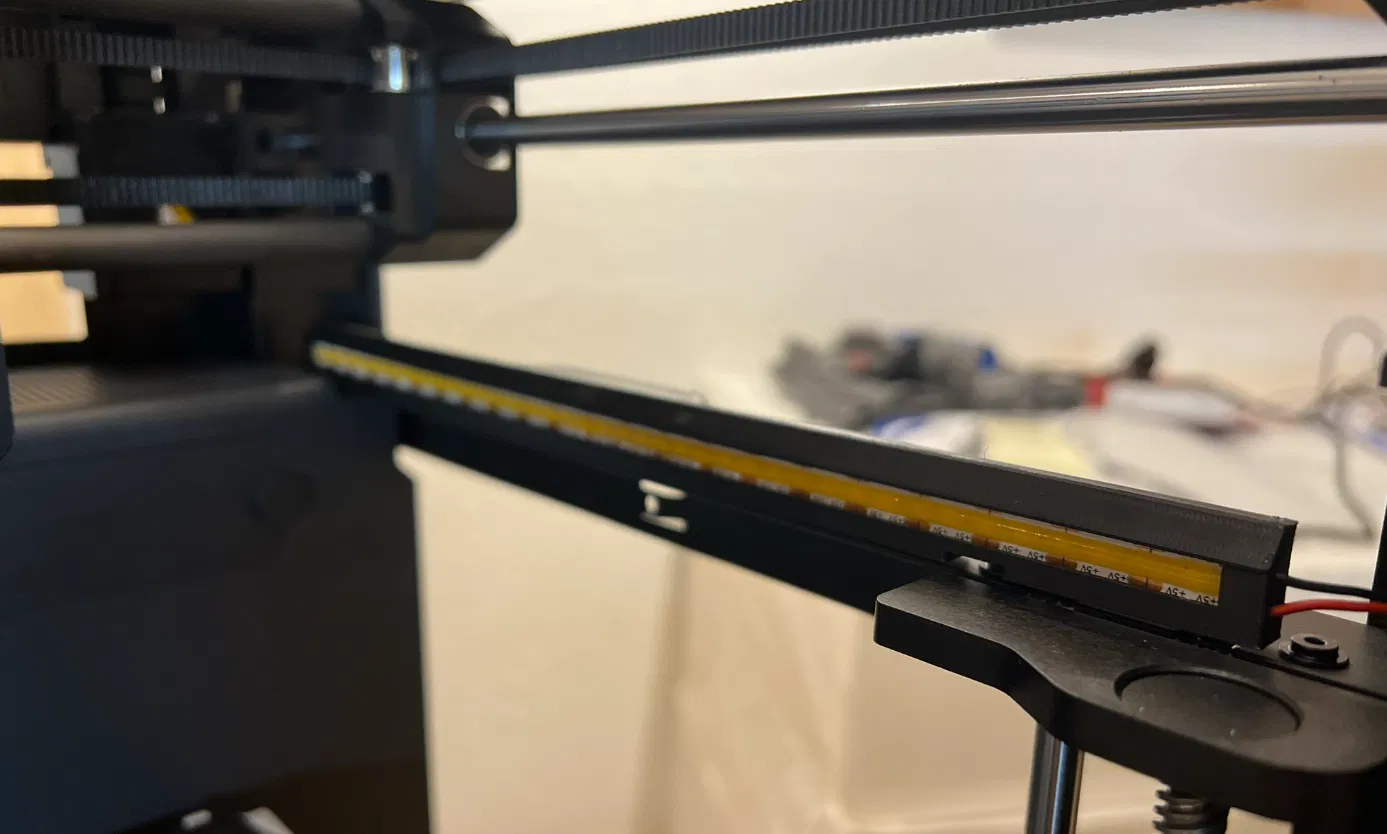

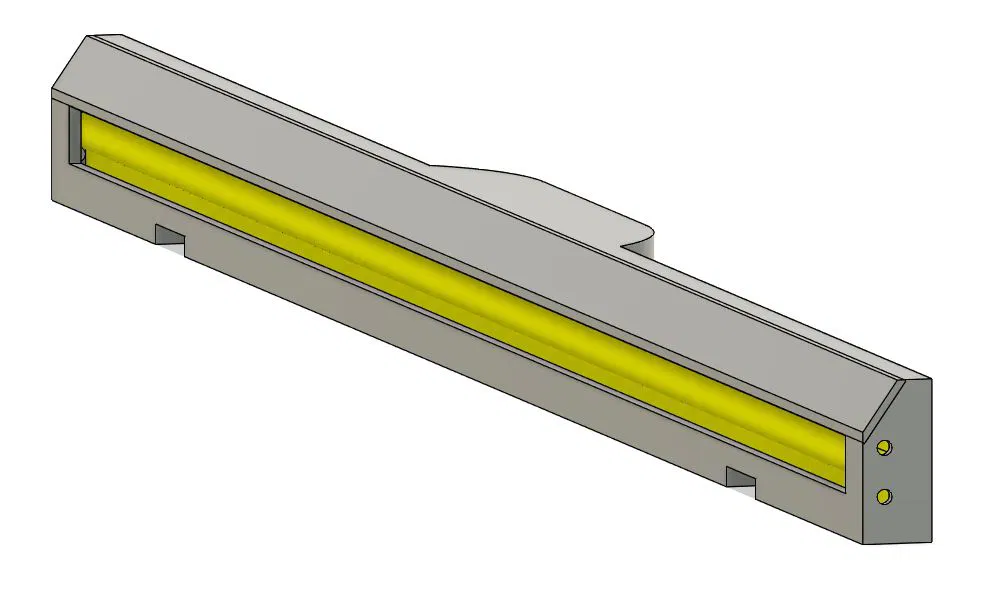

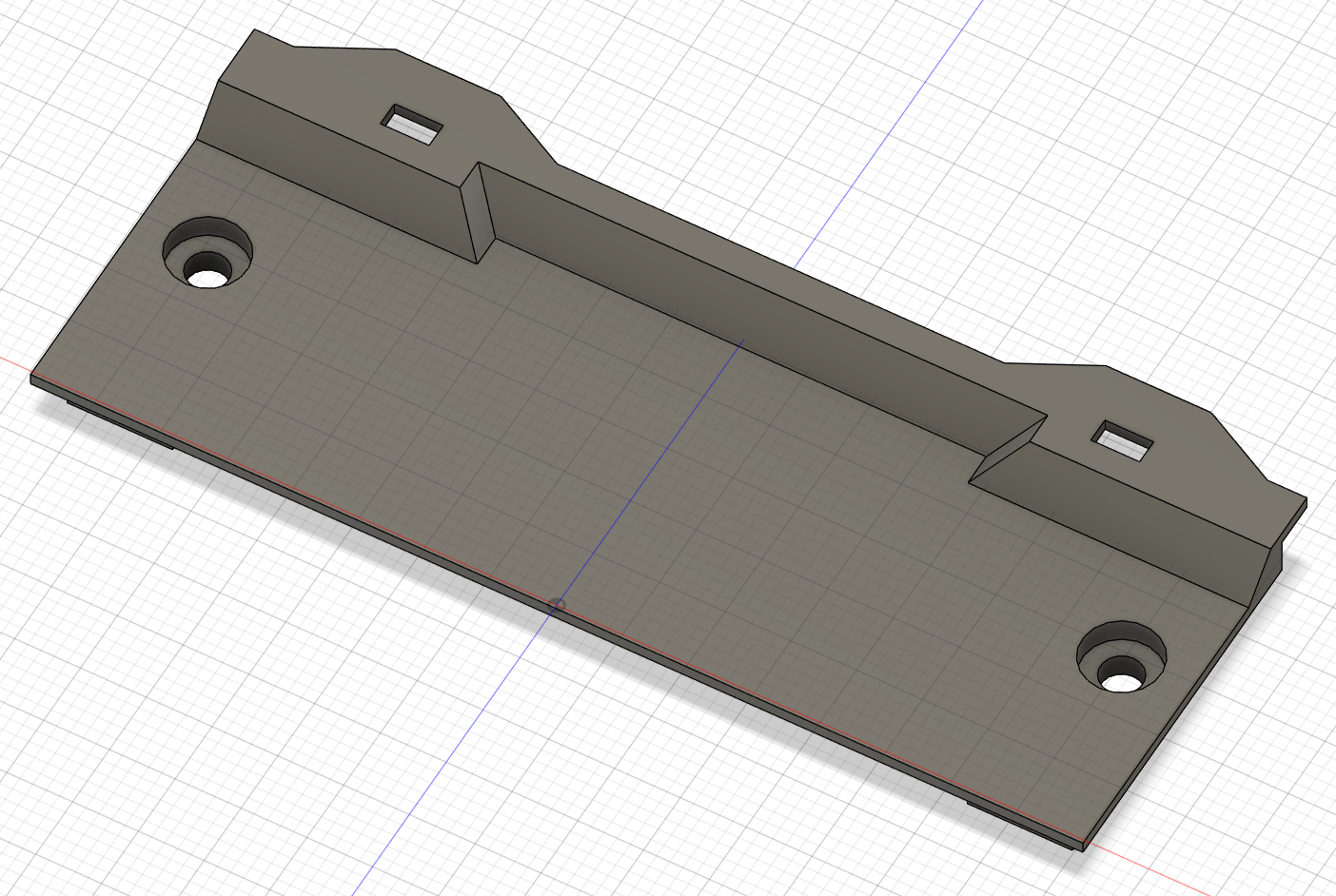

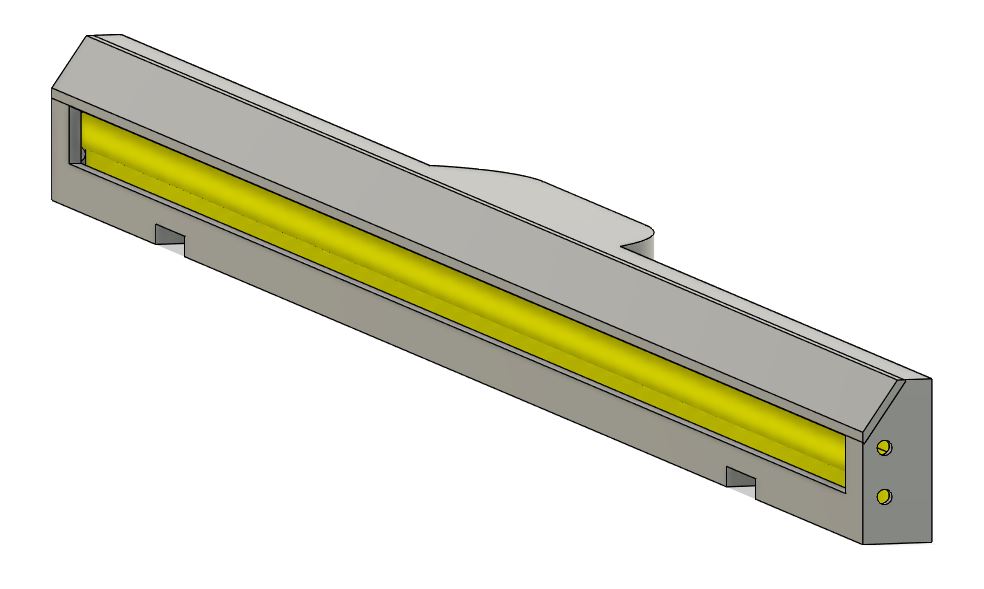

  • 1x BambuLAB_P1P_LED bracket
  • 1x BambuLAB_P1P_LED_shutter dải LED bên trái có camera

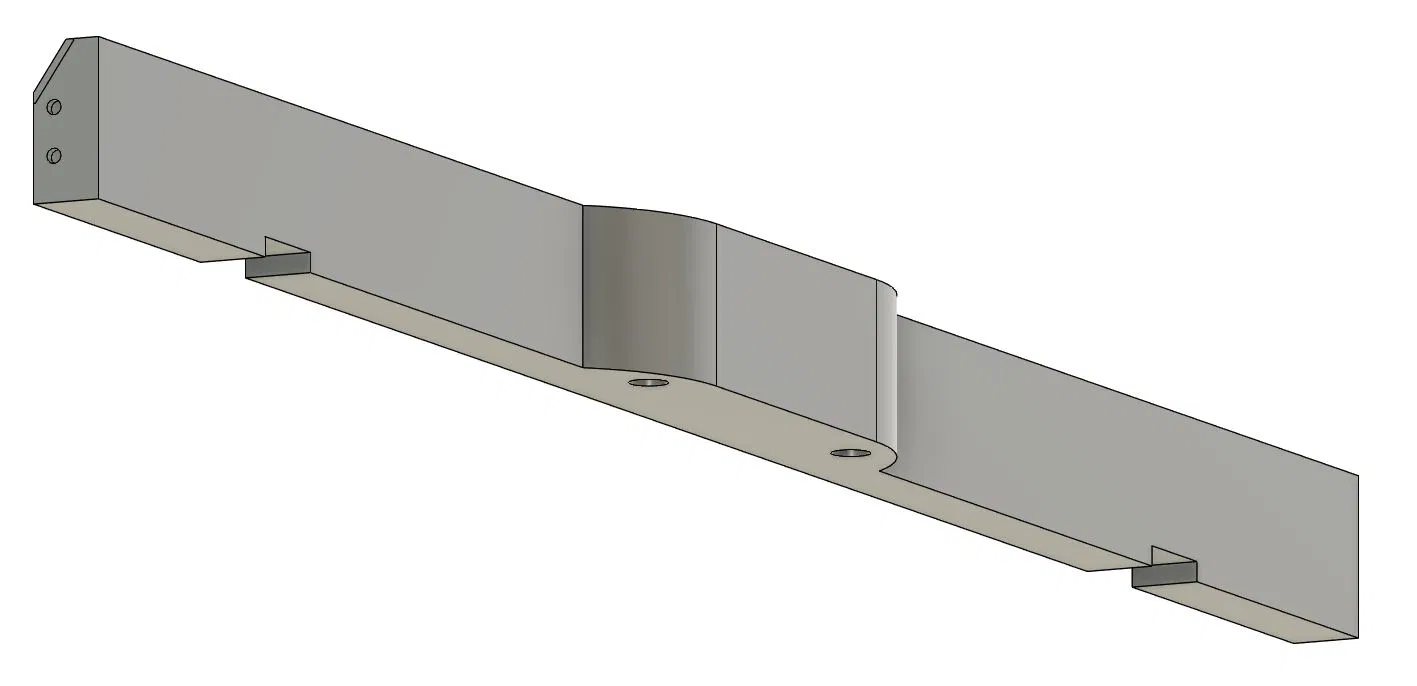

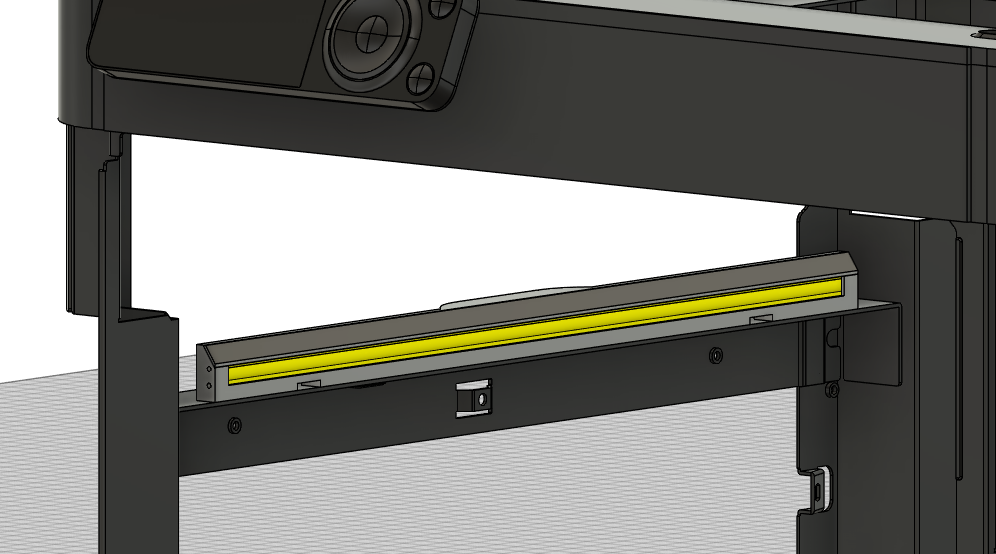

  • v2_BambuLAB_P1P_LED_bracket_left
  • v2_BambuLAB_P1P_LED_shutter_left

v1 (phiên bản gốc)

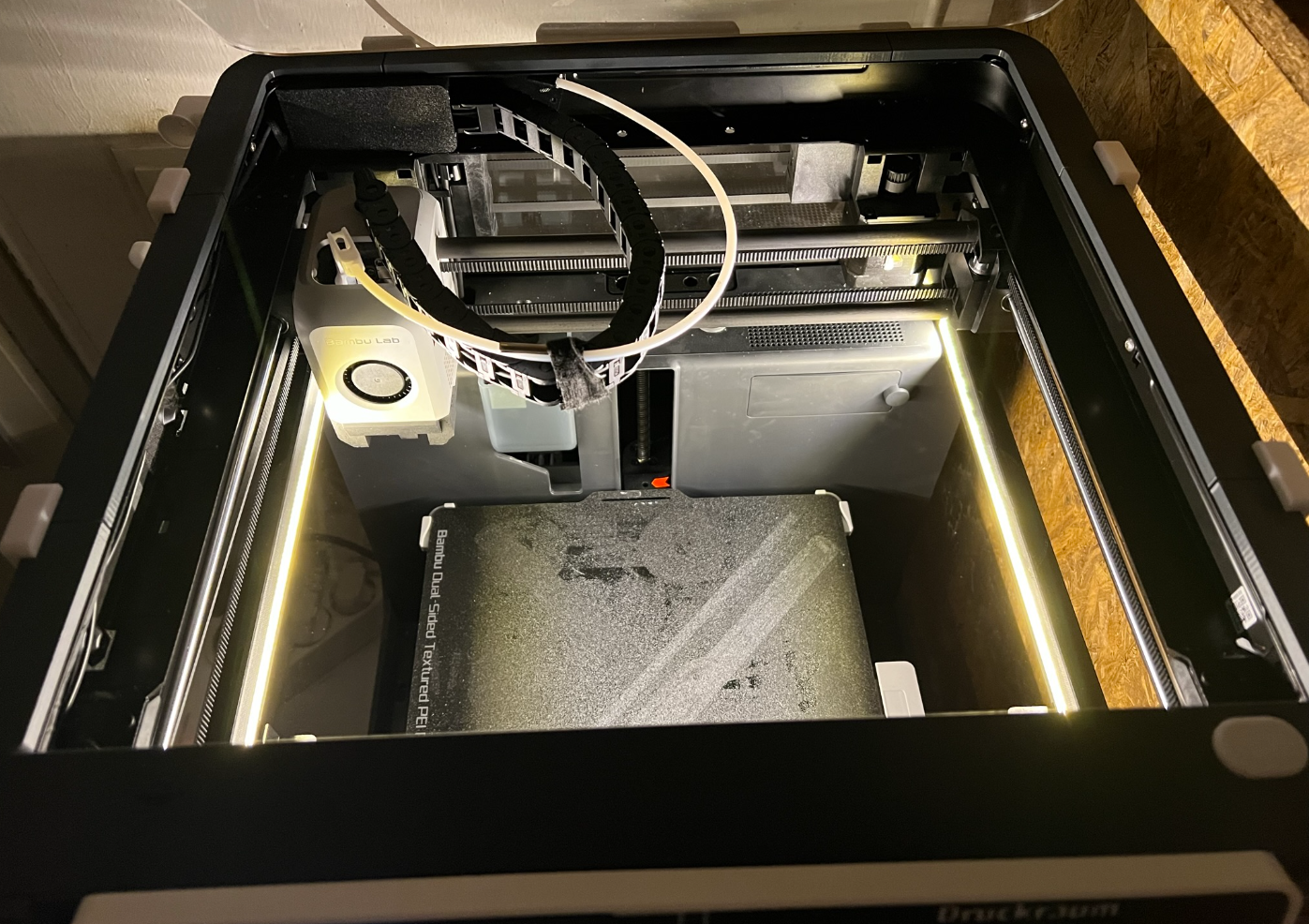

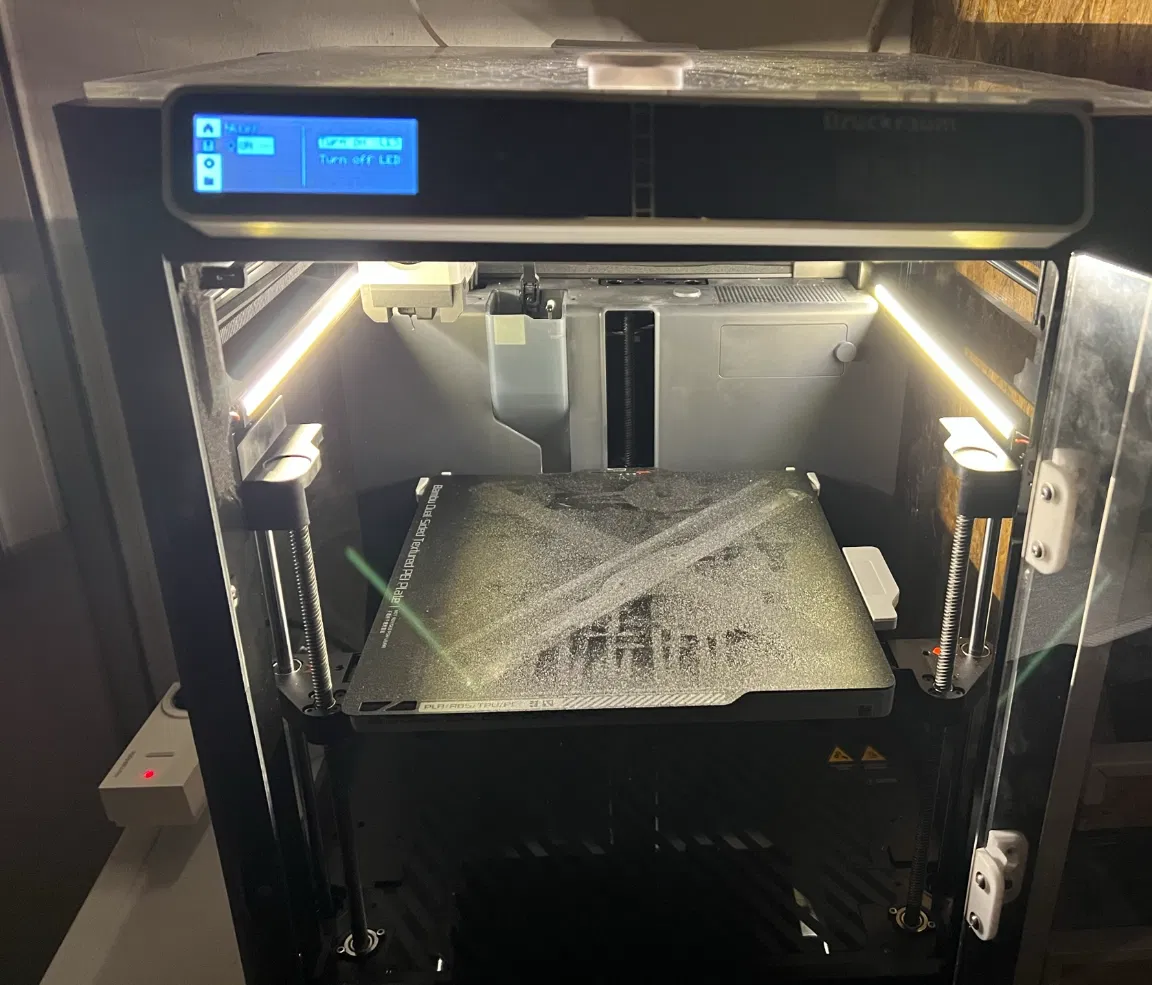

Bộ hoàn chỉnh để mang ánh sáng vào không gian làm việc của P1P. Tương thích với vỏ ARC phổ biến cho Bambu Lab P1P. Tất cả các bộ phận đều được bắt vít, không có tiếp điểm nào bị lộ ra ngoài và có thể gây đoản mạch. Ánh sáng có thể được bật tắt như đèn LED gốc. Các thông số kỹ thuật của đầu nối LED trên bảng mạch không bị vi phạm, vì đầu nối USB cung cấp nguồn điện cho đèn LED.

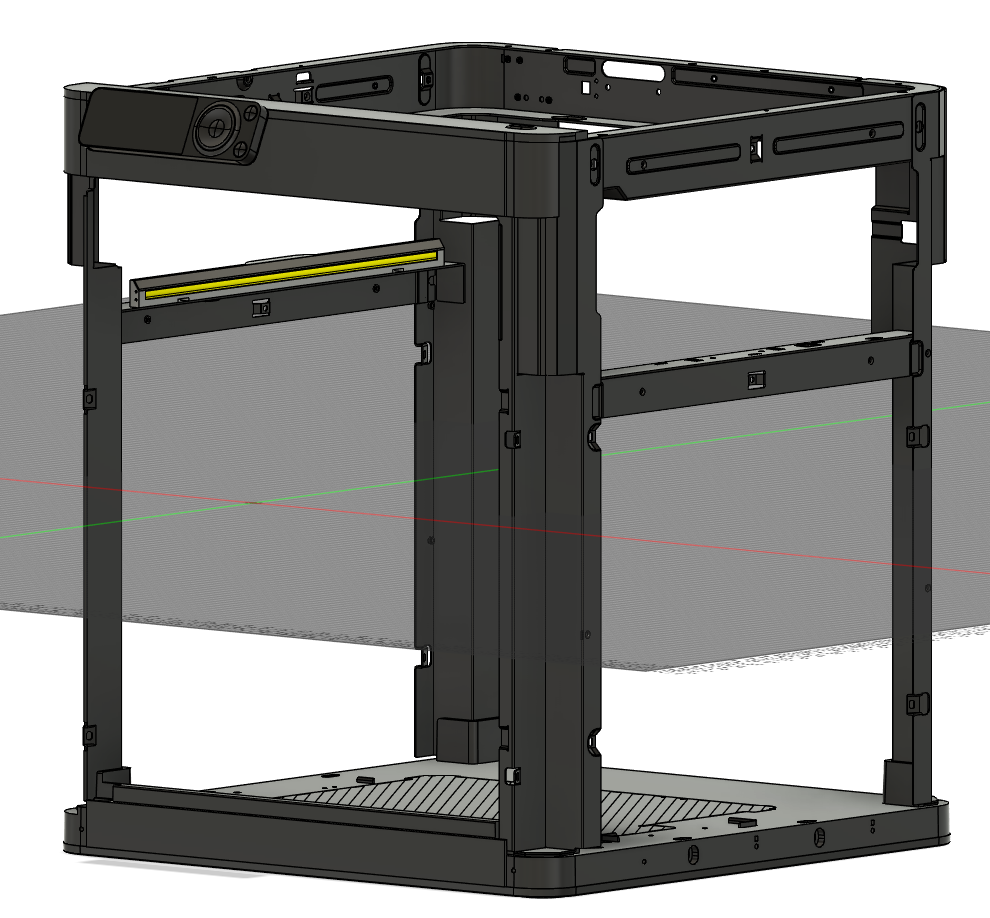

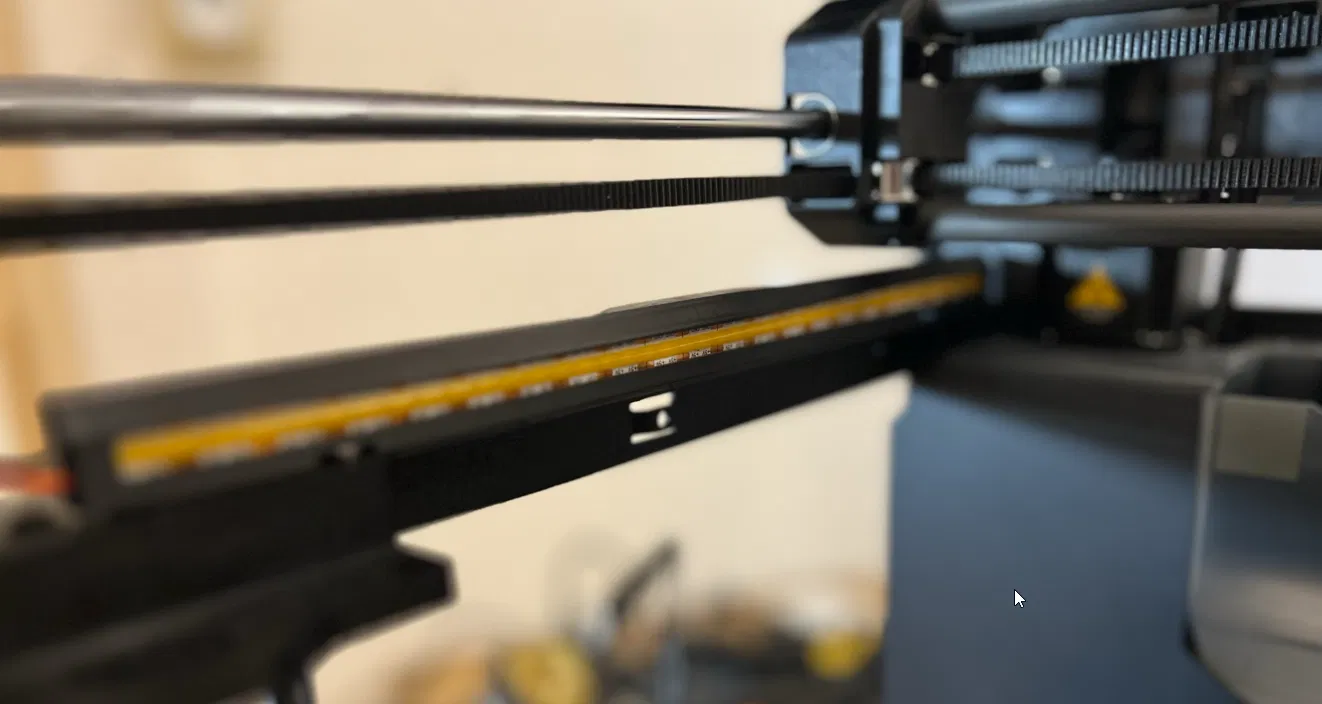

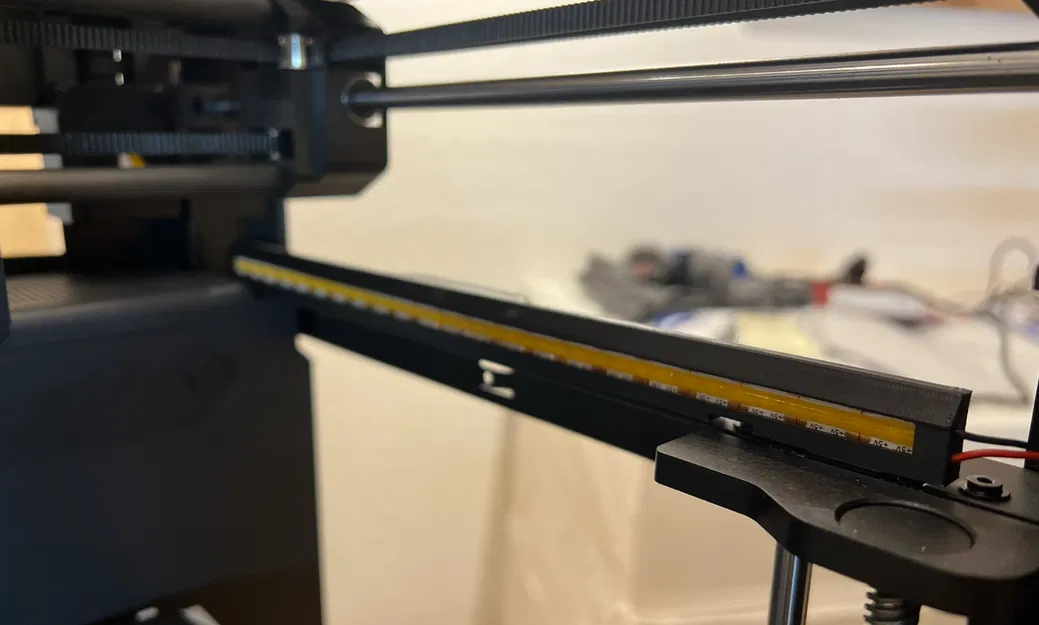

Có thể kết nối một dải đèn LED ở phía bên phải và/hoặc bên trái. Các tệp in phù hợp với cả hai bên và có các lỗ và khe hở thích hợp để lắp đặt bên phải và bên trái.

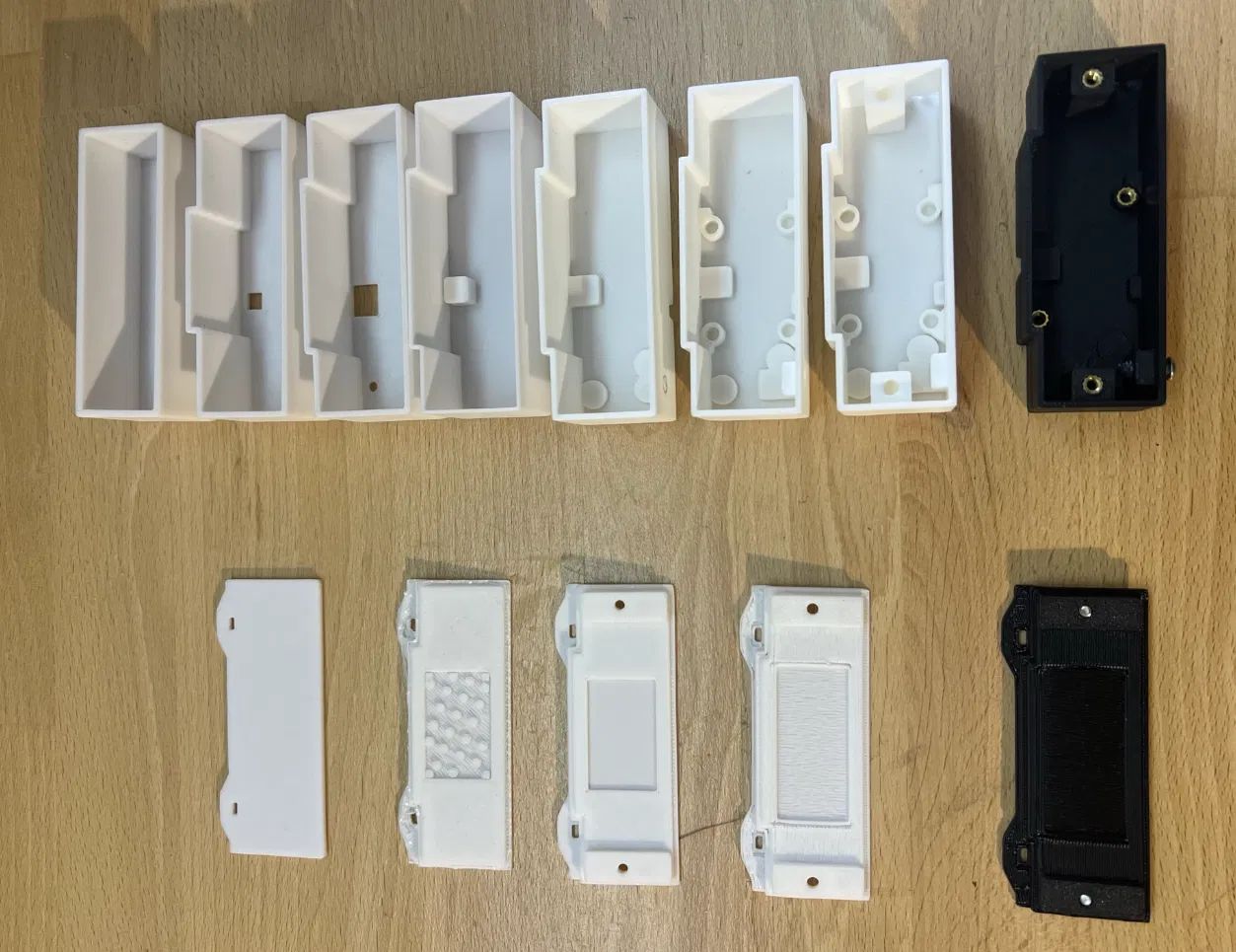

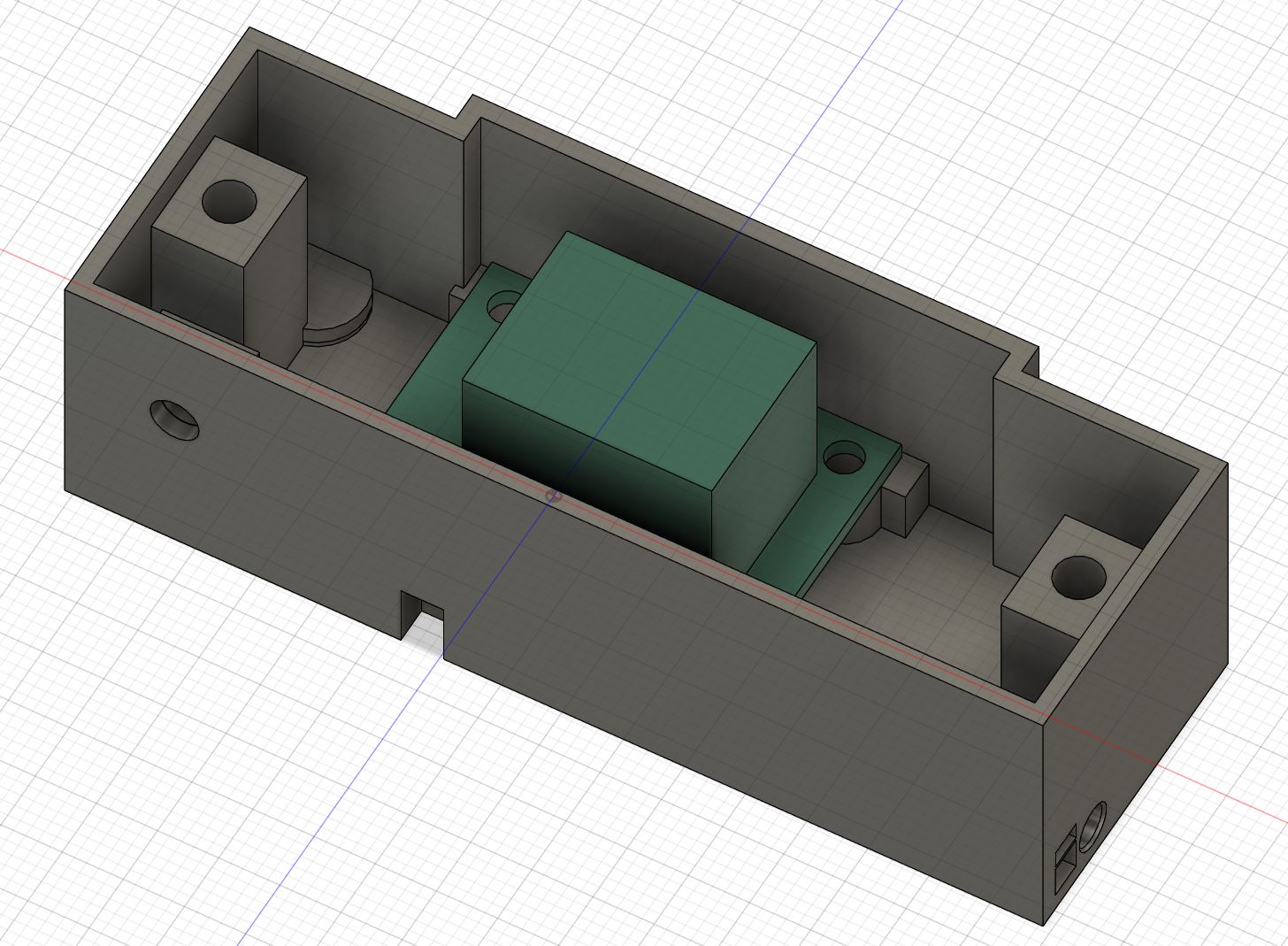

Bởi vì không có mô hình 3D chính xác nơi đặt hộp rơ le, nên đã mất rất nhiều lần thử và sai cho đến khi hộp vừa vặn :)

Việc lắp đặt rất đơn giản:

1. Chèn dây lõi đôi vào giá đỡ LED
2. Hàn dây lõi vào dải LED
3. Cố định dải LED vào giá đỡ bằng băng dính hai mặt
4. Dán tấm che vào giá đỡ bằng keo siêu dính

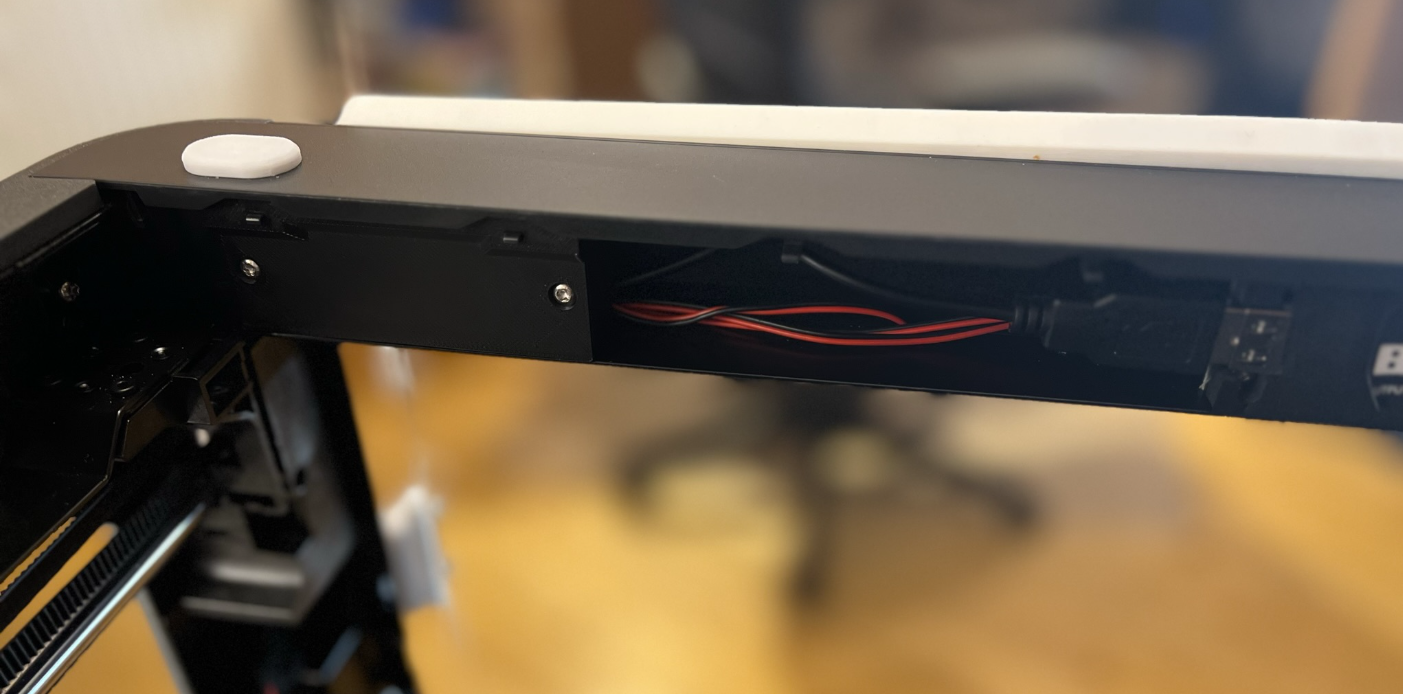

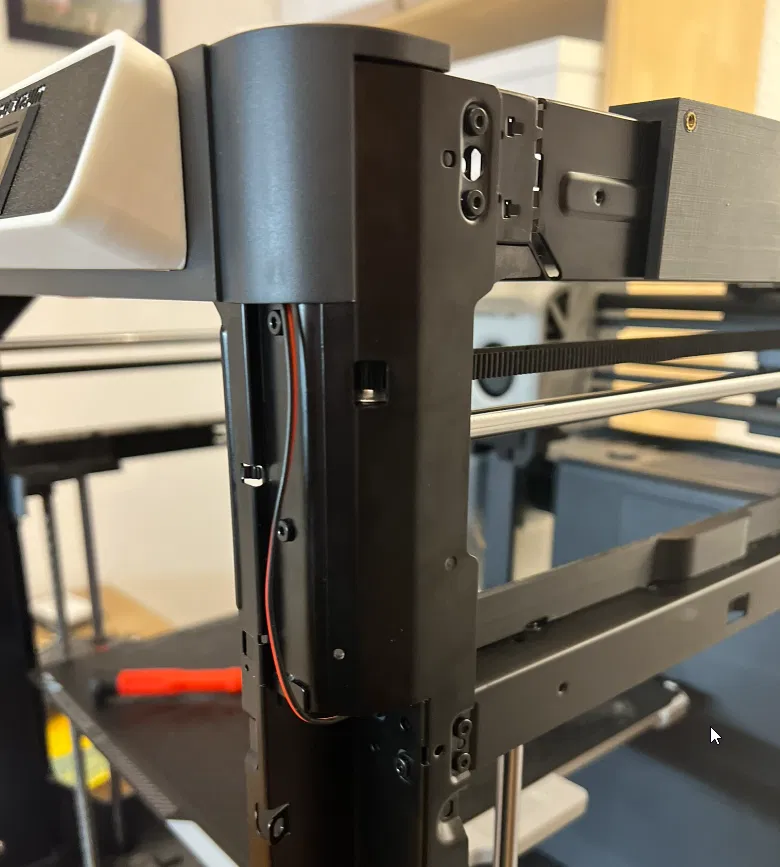

5. Kéo cáp

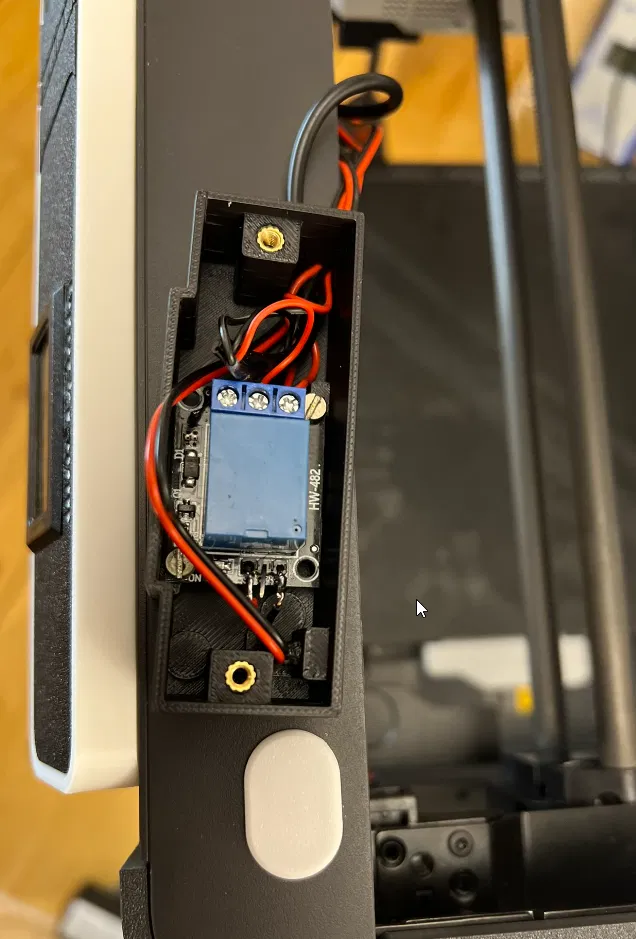

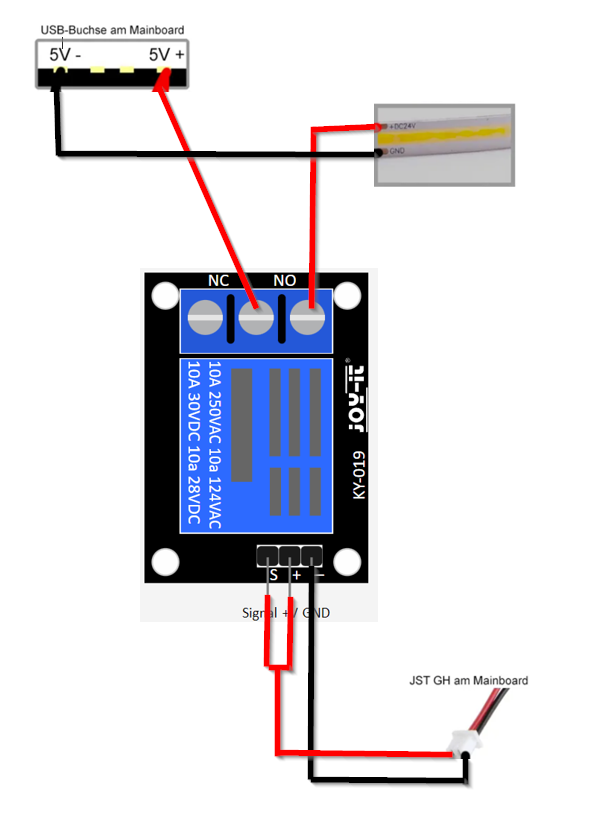

6. Luồn cáp vào hộp rơ le và kết nối (xem sơ đồ kết nối)

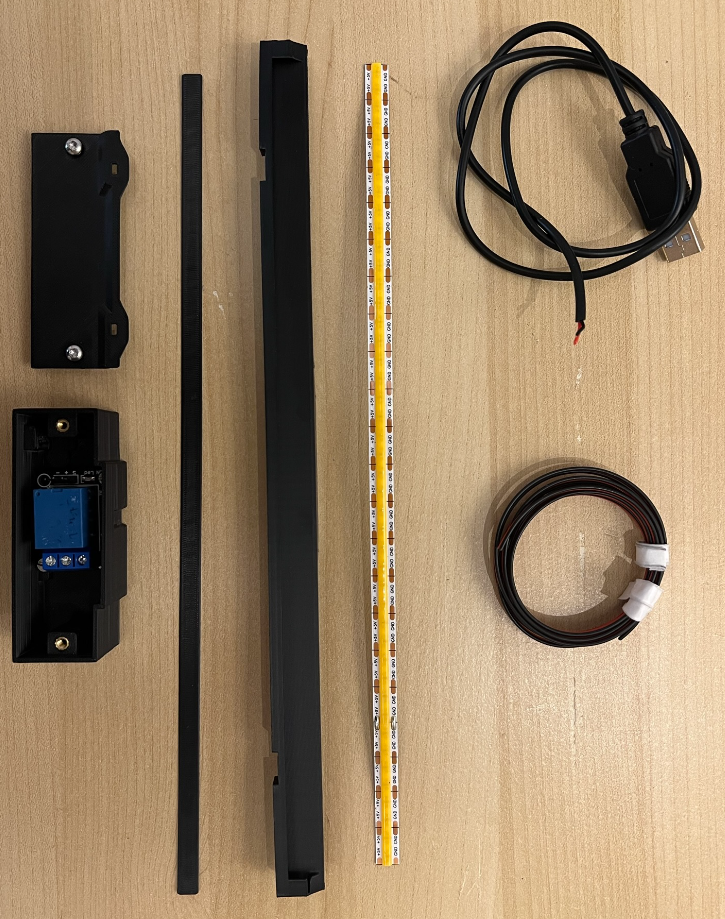

Những gì được yêu cầu:

• Tệp in: (Tôi đã in các bộ phận bằng ASA mà không có cài đặt đặc biệt)

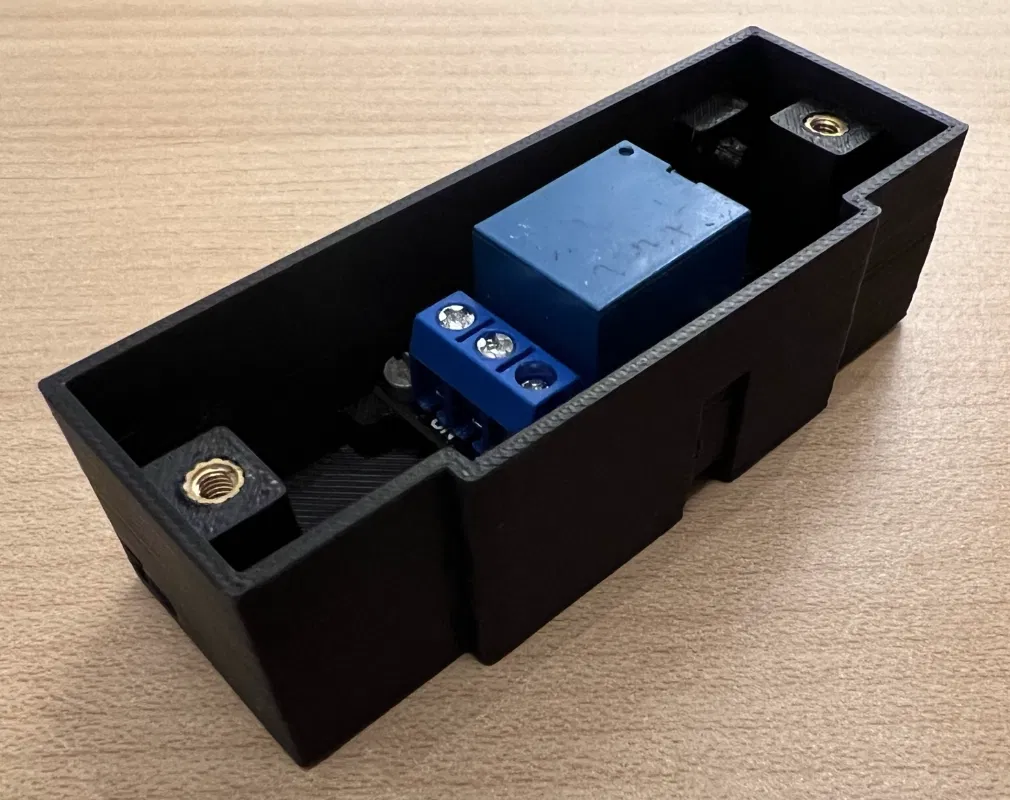

  • 1x BambuLAB_P1P_Relay_box_v01
  • 1x BambuLAB_P1P_Relay_box_lid_v01 Cho mỗi dải LED:
  • 1x BambuLAB_P1P_LED bracket
  • 1x BambuLAB_P1P_LED_shutter
• Phần cứng khác:
  • 1x dải LED 5V (cao 8cm, mỗi bên khoảng 28cm) ví dụ: https://www.amazon.de/gp/product/B08S35D6HK
  • 1x rơ le 1 kênh 5V ví dụ: https://www.amazon.de/gp/product/B07BVXT1ZK
  • 7x bộ ren M3 (5 x cho hộp rơ le và 2x cho mỗi bên để gắn LED) ví dụ: https://www.amazon.de/gp/product/B09NYLSKPY
  • 7x vít M3*15
  • 1x đầu nối JST GH 1.25mm (Amazon thường gửi nhầm đầu nối) Tôi đã sử dụng loại phù hợp sau: https://www.ebay.de/itm/184844268251
  • 1x cáp USB-A 5V ví dụ: https://www.amazon.de/gp/product/B07TYNDP4K
  • khoảng 1m dây lõi đôi ví dụ: https://www.amazon.de/gp/product/B0764H2116
• Công cụ cần thiết:
  • Mỏ hàn
  • Keo siêu dính
  • Tua vít chỉ vậy thôi :)
