Kẹp ngón chân nén đơn giản cho máy CNC Genmitsu 3020 Pro Max

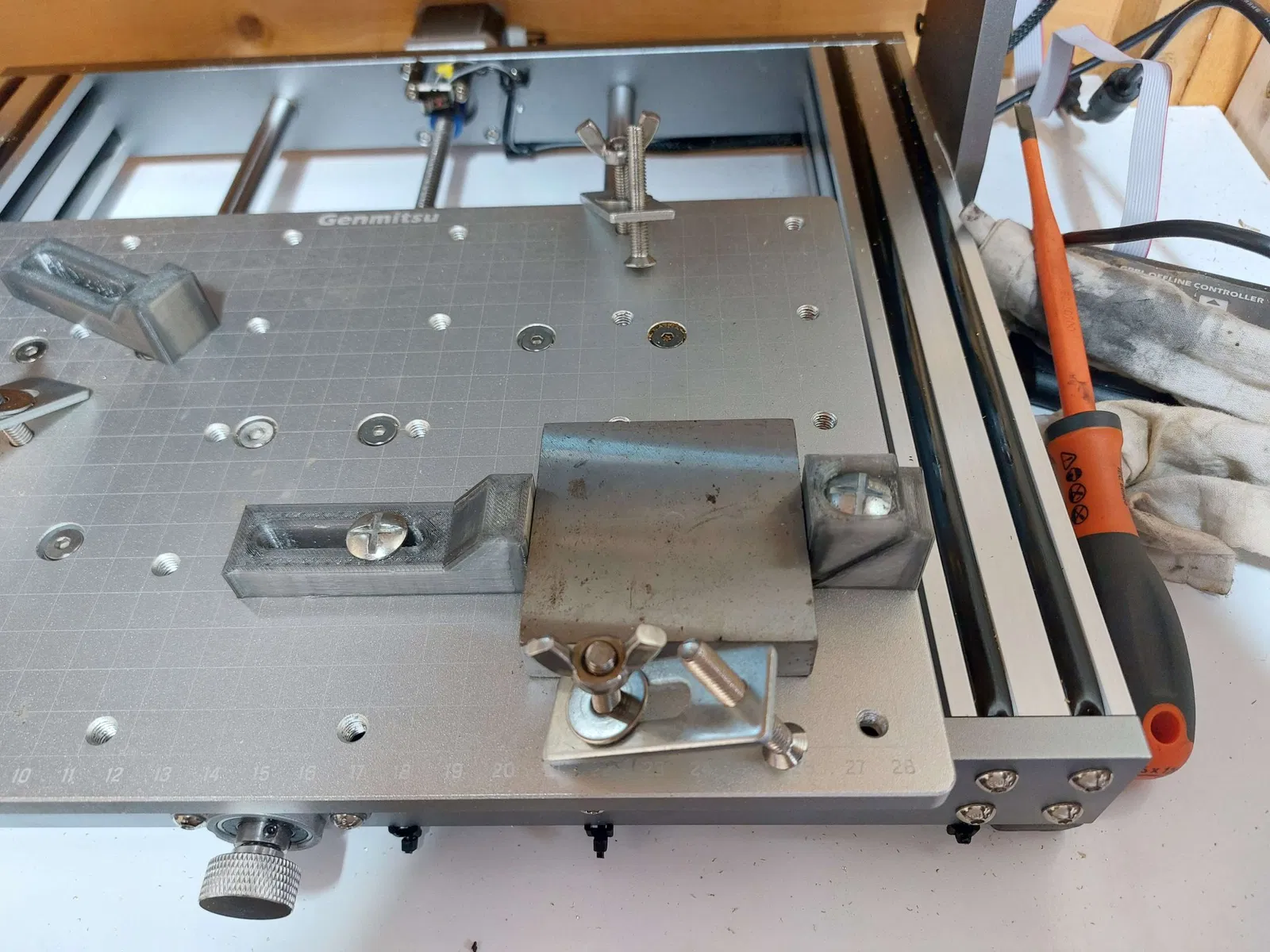

2 bộ kẹp ngón chân được thiết kế để sử dụng với GenMitsu 3020 Pro Max
Mô tả
2 bộ kẹp ngón - tôi dự định CNC chúng từ thanh nhôm 20mm. Tôi cần chúng cho máy CNC genmitsu 3020 của tôi nên kích thước được thiết kế cho các lỗ trên bàn, có khoảng cách lỗ kỳ lạ là 54mm từ tâm đến tâm của các lỗ m6. Hãy nhớ rằng các lỗ 6mm THỰC SỰ là 6mm thay vì bất kỳ sự cho phép nào vì tôi thích một sự vừa vặn chặt chẽ.
Tôi đã in chúng bằng PC.
Bộ 1: chiều cao 20mm, và chiều rộng, lỗ 6mm, 2 chiều dài của giá kẹp với các lỗ đo 33mm và 63mm. Sử dụng góc 45 độ cho kẹp. Bu lông rãnh bằng phẳng nhưng bu lông Allen chỉ hơi lõm một chút.
Bộ 2: chiều cao thấp 10mm, chiều rộng 20mm, cùng 2 chiều dài. Sử dụng góc 30 độ nhưng không có rãnh cho đầu bu lông.
