Khớp nối thay thế cho giá phơi đồ
Cần sửa gấp cái giá phơi đồ hay bị gãy? Cái khớp nối thay thế này là dành cho ống 16mm, in bằng PETG siêu bền. Chỉ cần vài phụ kiện đơn giản là có thể tự làm tại nhà rồi!
Mô tả

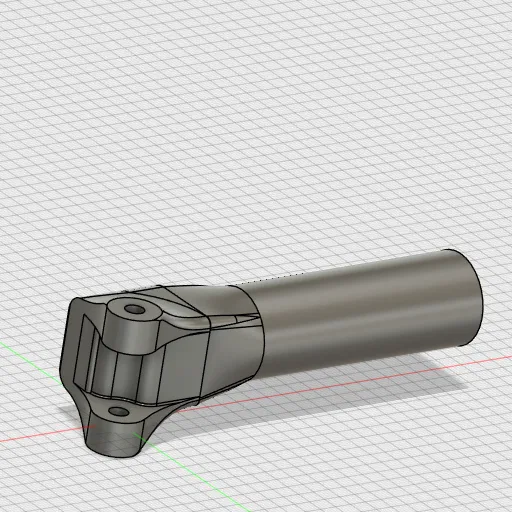

Cái khớp nối thay thế cho giá phơi đồ này dùng cho ống có đường kính 16mm và độ dày thành khoảng 1mm.
Sau khi cái giá phơi đồ thứ hai của tui bị gãy ngay chỗ cũ, tui đã tự làm một cái khớp nối thay thế.
Phụ kiện cần thêm: 110mm ống nhôm đường kính 8mm 2x Đai ốc Nyloc 2x Vít M4 dài tối thiểu 45mm

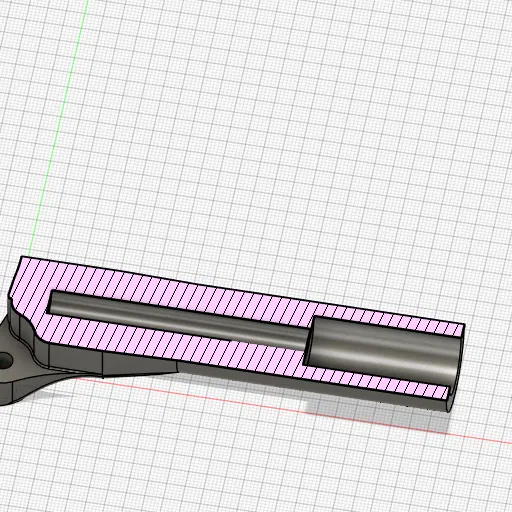

In bằng PETG. Dữ liệu có thể lấy từ dự án. Mỗi khớp nối cần in cả phần bên trong và phần bên ngoài. Để lắp ráp, cần nhét một ống nhôm 8mm dài 110mm vào khớp nối thay thế. Không cần dùng support.
Để lắp, phải dũa và tháo cái chốt ra. Sau đó, cắt ngắn ống đi khoảng 88mm (đánh dấu đỏ - đo từ đầu của chỗ giữ chốt).

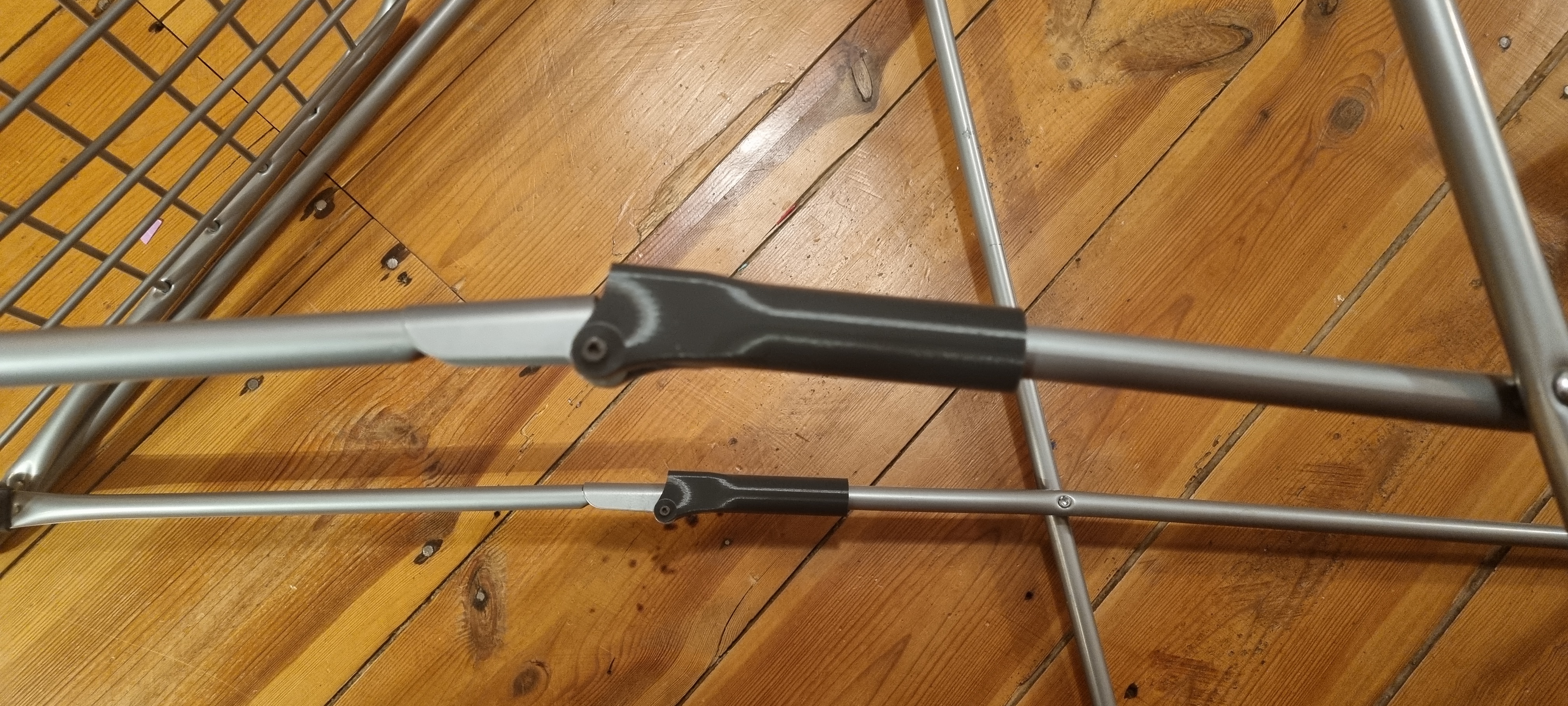

Gắn ống nhôm và hai phần in 3D lại với nhau. Nhớ gỡ cái support tích hợp ra trước nha. Xong rồi thì chỉ cần gắn vô và bắt vít với khớp nối còn lại thôi.
