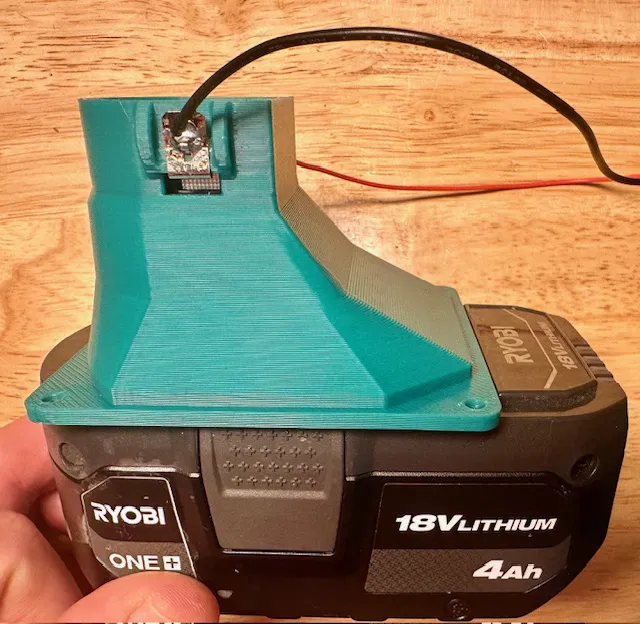

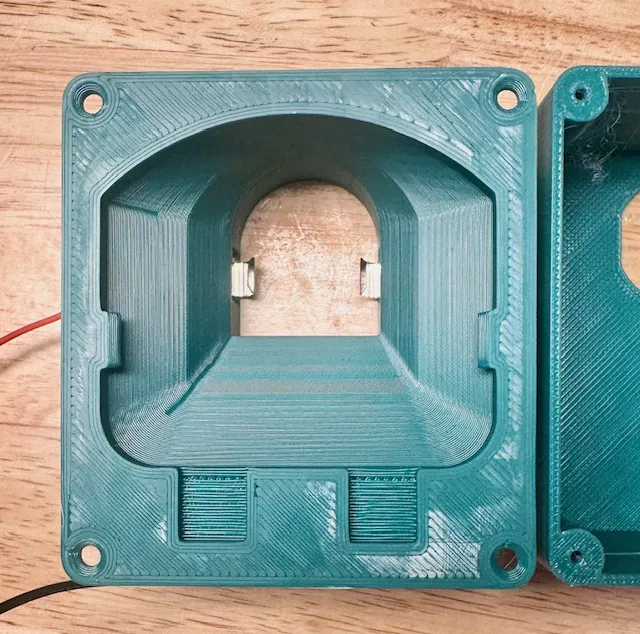

Đầu nối pin Ryobi 18V (in một mảnh, không cần đế)

Cái đầu nối pin Ryobi 18V này được thiết kế để đơn giản và tốt hơn các mẫu hiện có:

1. In ra thành một mảnh duy nhất
2. Không cần đế hỗ trợ
3. Sử dụng các đầu nối pin Keystone 209 giá rẻ, được gắn để chúng không bị trượt ra ngoài khi sử dụng.
4. Hữu ích cho các dự án khác như chuyển đổi pin, bộ sạc, v.v.
5. Đơn giản là hoạt động tốt

Kết quả hoạt động tuyệt vời – tôi sẽ sớm xuất bản một mẫu khác sử dụng đầu nối Ryobi 18V để cấp nguồn cho bộ sạc USB.

Các bộ phận cần thiết:

Số lượng

Bộ phận

2

Đầu nối pin “Keystone 209”. Có rất nhiều trên Amazon và Ebay.

ví dụ: 50 chiếc đầu nối pin Keystone 209 trên Amazon

1

Bộ phận in 3D

4

Vít đầu dẹt cỡ vừa nếu bạn định gắn nó. Cỡ 4 hoặc 6

Hướng dẫn lắp ráp (xem hình ảnh):

1. In mẫu mà không cần đế hỗ trợ. PLA, ABS hoặc PETG đều ổn.

   • Đảm bảo các lớp thành được cắt với ít nhất 2 đường dày, tốt nhất là 3 đường.

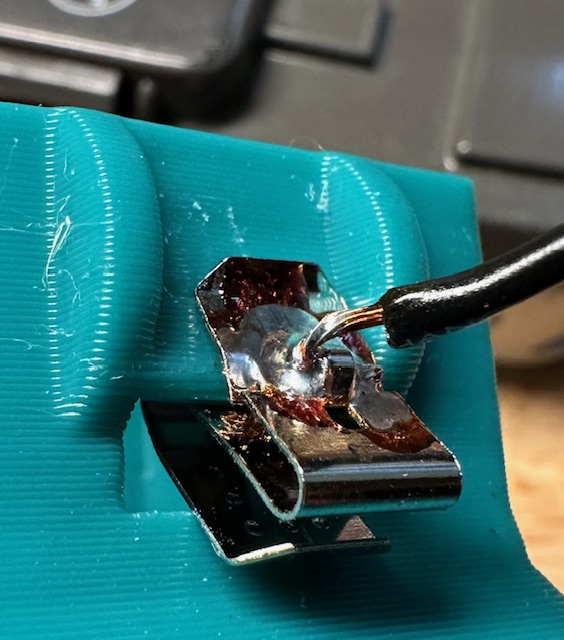

2. Hàn dây vào các đầu nối trước khi gắn vào bộ phận in để tránh làm chảy bộ phận.

   • Uốn cong khoảng 2-3mm dây ở góc 90 độ và hàn, để dây không cản trở việc gắn đầu nối.
   • Sử dụng flux hàn để bám dính mối hàn tốt hơn vào đầu nối.

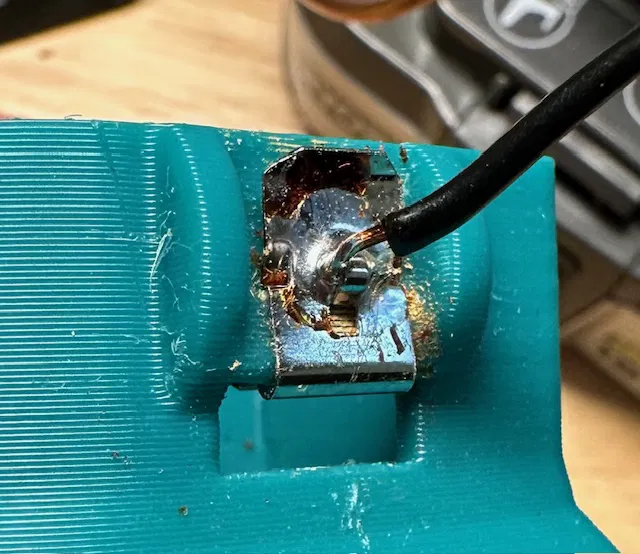

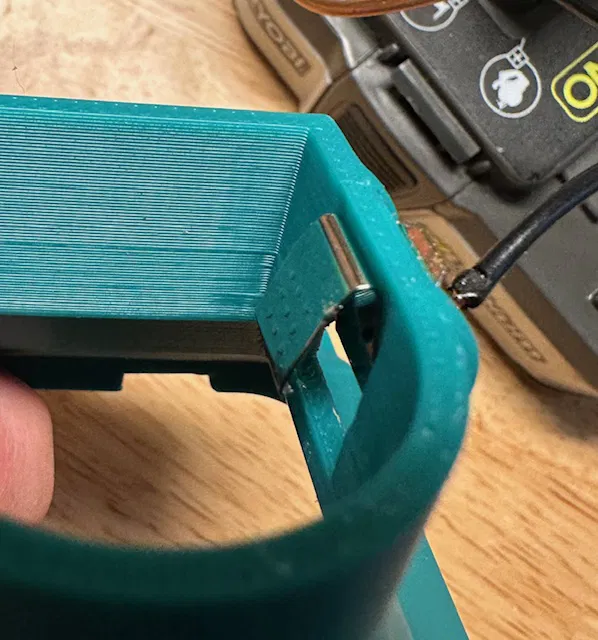

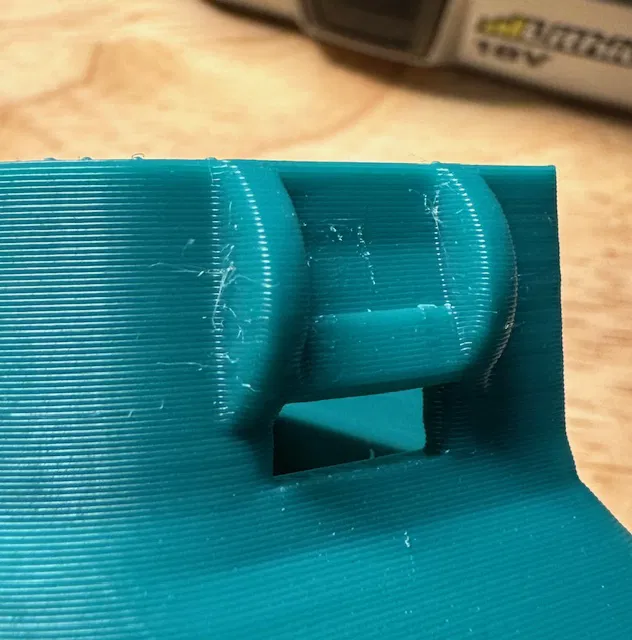

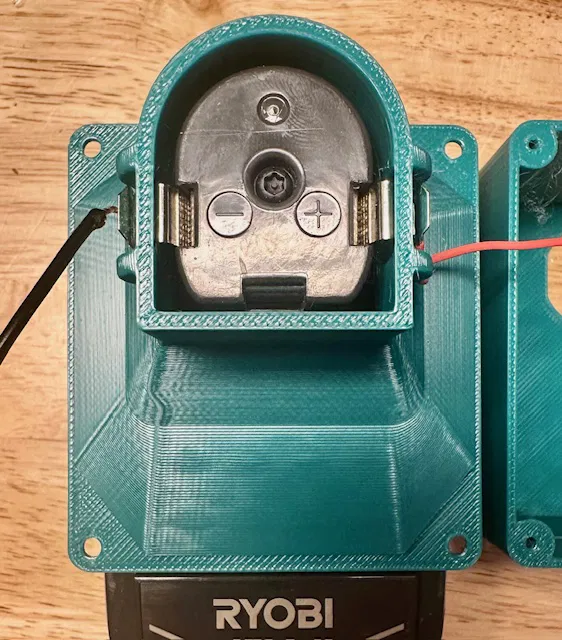

3. Gắn các đầu nối vào các tab bên, xem hình ảnh để biết cách lắp đặt.

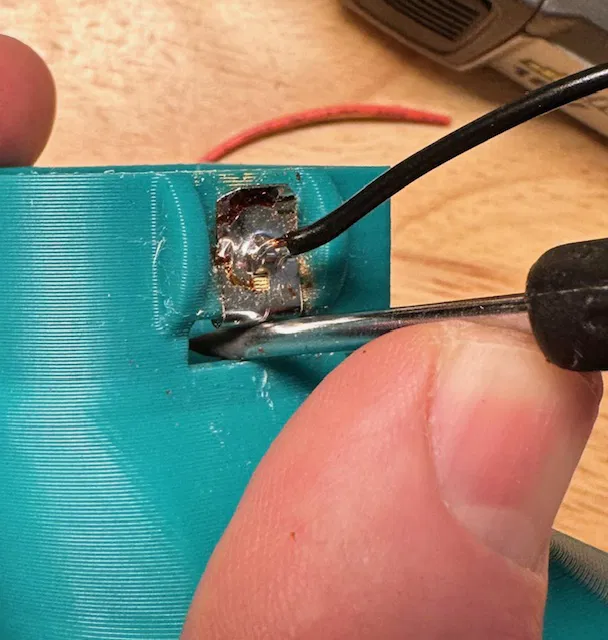

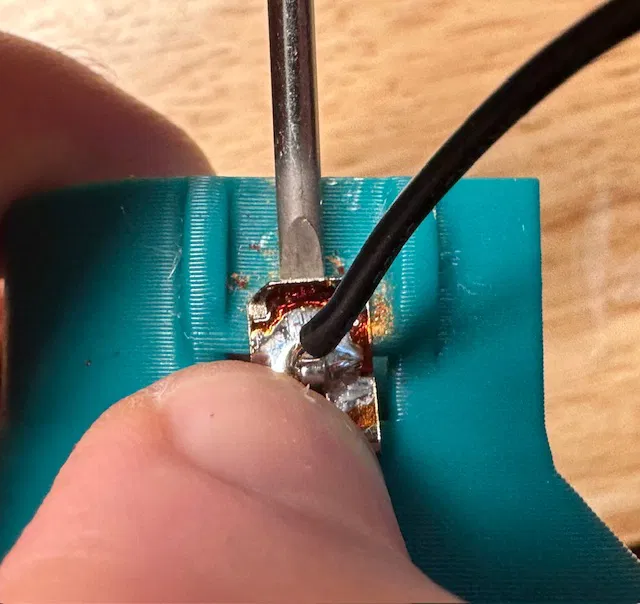

   • Một tuốc nơ vít lưỡi dẹt nhỏ sẽ giúp lắp các kẹp.

4. In mẫu nếu bạn định lắp đầu nối vào bảng hoặc mặt phẳng. Sử dụng mẫu để đánh dấu phần cắt và các lỗ lắp.

Lưu ý: Nếu pin không khớp dễ dàng, hãy gọt bớt một chút ở các “lưỡi” khóa để giúp nó đóng lại.

Tại sao tôi thiết kế cái này?

Tôi đánh giá cao các mẫu đầu nối Ryobi 18V khác đã có trên thị trường trong nhiều năm, nhưng thực sự không hài lòng với bất kỳ mẫu nào trong số đó. Một số yêu cầu in và lắp ráp nhiều bộ phận, một số yêu cầu rất nhiều đế hỗ trợ, một số có đầu nối bị trượt ra ngoài trong quá trình sử dụng, một số được tích hợp sẵn vào một thiết bị chuyên dụng mà tôi không cần/không muốn.

Tôi chỉ muốn thứ gì đó chắc chắn hoạt động thực sự tốt, đáng tin cậy khi sử dụng, dễ in, không yêu cầu các đầu nối đắt tiền và có thể thích ứng với nhiều ứng dụng. Không nghi ngờ gì nữa, nó có thể được cải thiện, nhưng theo ý kiến của tôi, đó là một bước tiến. Hy vọng các bạn thích nó!

Thiết kế bằng FreeCAD, là một phần mềm rất mạnh mẽ nhưng cũng thất thường và khó chịu.
