Lựu Đạn Robocop (1987)

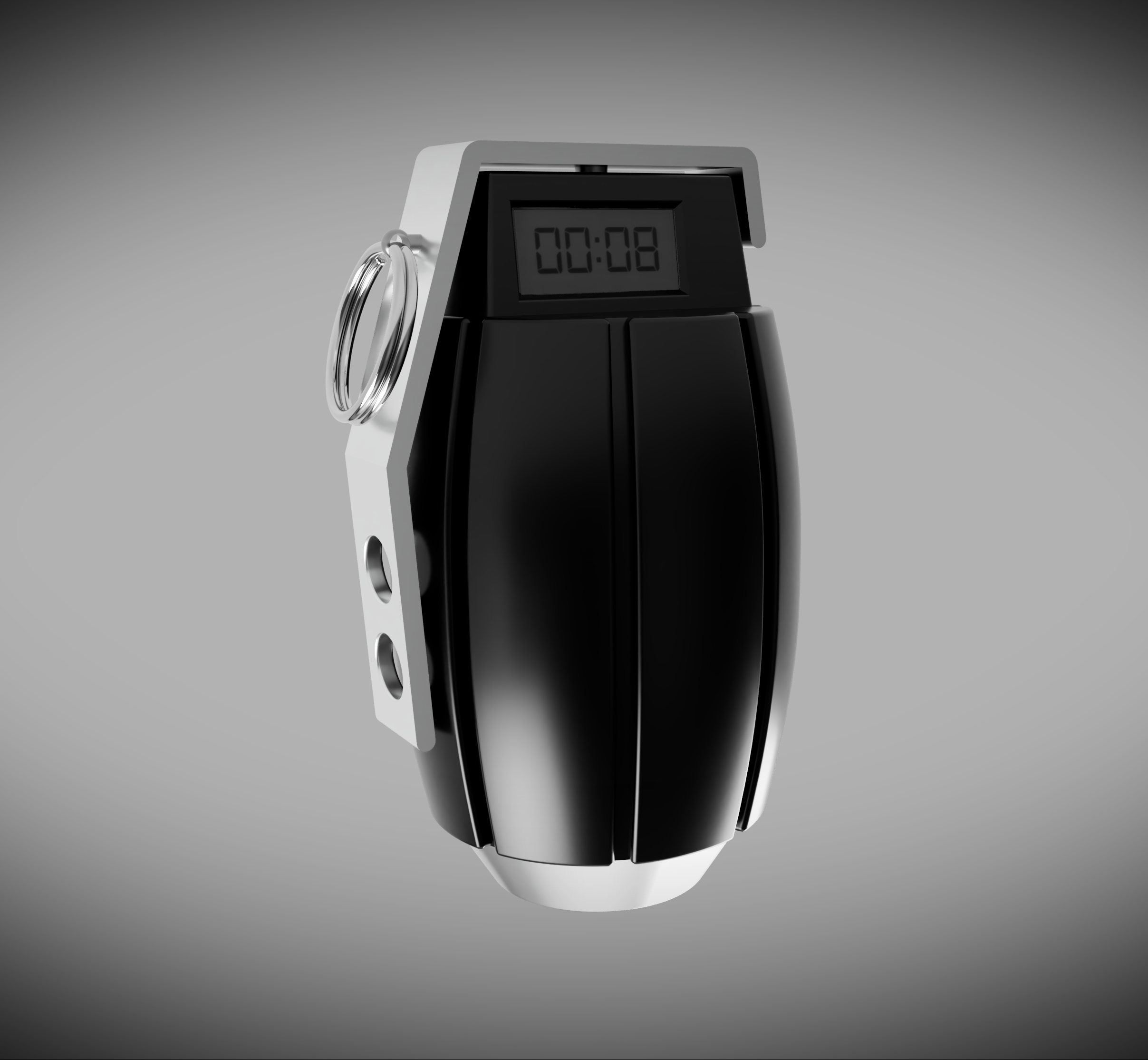

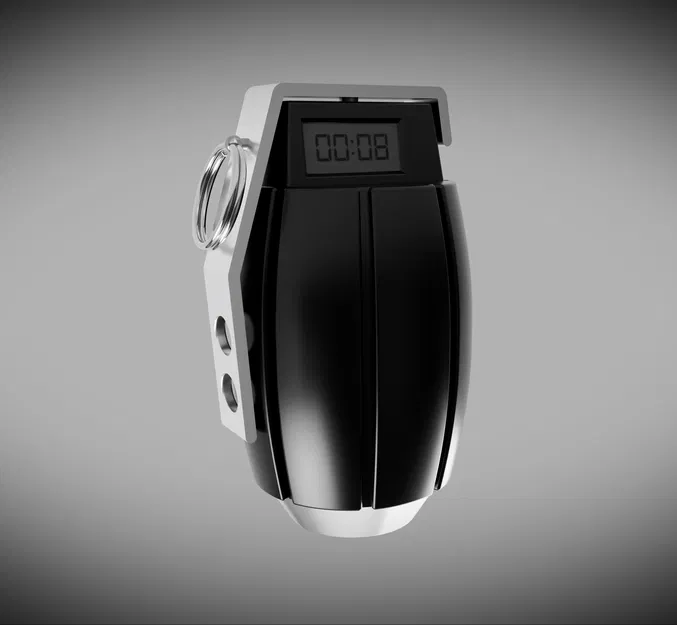

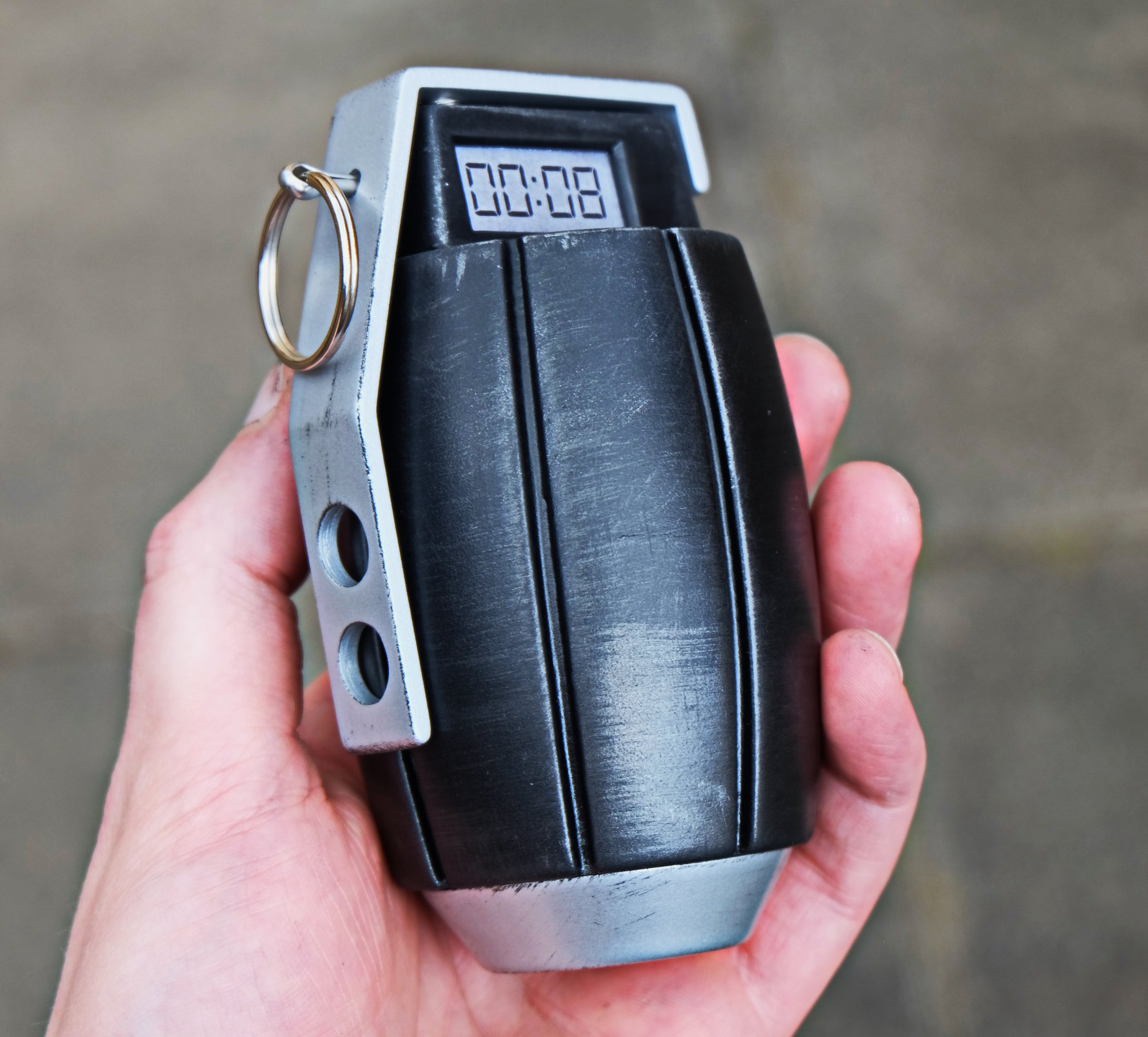

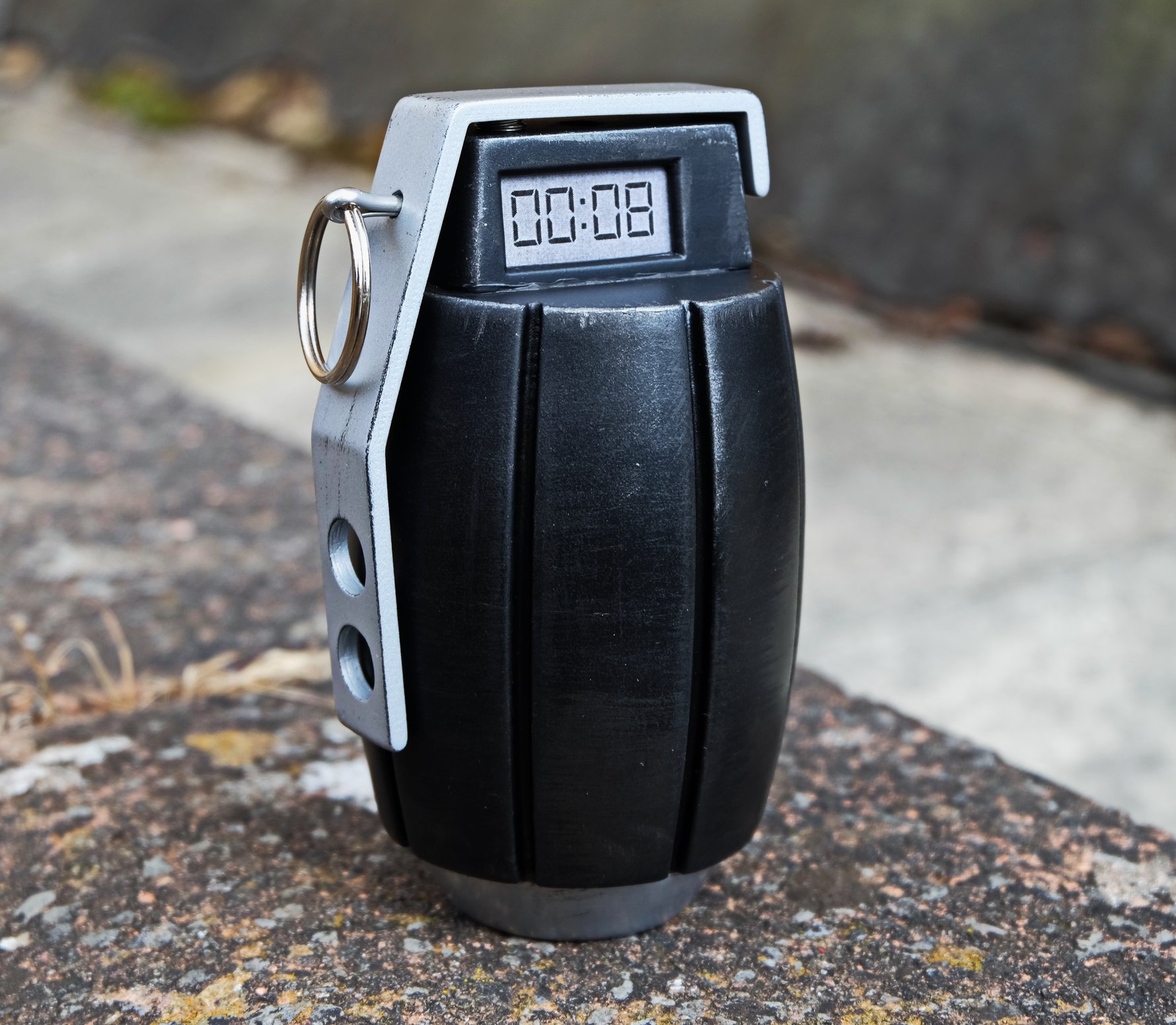

Chào mừng bạn đến với dự án mô hình phim tự thiết kế CAD đầu tiên của tôi - quả lựu đạn từ cảnh phim nổi tiếng trong Robocop (1987) do Clarence Boddicker sử dụng. Nếu có khả năng, tôi khuyên bạn nên in tất cả các bộ phận bằng ABS vì nó giúp việc xử lý sau in dễ dàng hơn nhiều. Nếu bạn có máy in resin, bạn có thể muốn in phần vỏ ngòi nổ và nút bấm (có thể cả nắp nút bấm?) bằng resin để có chi tiết tốt hơn và ít tốn công xử lý sau in hơn.

Nếu bạn có bất kỳ câu hỏi nào về việc lắp ráp, đừng ngần ngại để lại bình luận và tôi sẽ cố gắng hết sức để trả lời kịp thời, hoặc gửi tin nhắn trực tiếp cho tôi trên Instagram.

ĐÂY KHÔNG PHẢI LÀ MÔ HÌNH DỄ DÀNG LẮP GHÉP CHỈ BẰNG MỘT CÚ NHẤP. Bạn sẽ cần một số kỹ năng và sự kiên nhẫn để lắp ráp nó.

Bạn cũng sẽ cần:

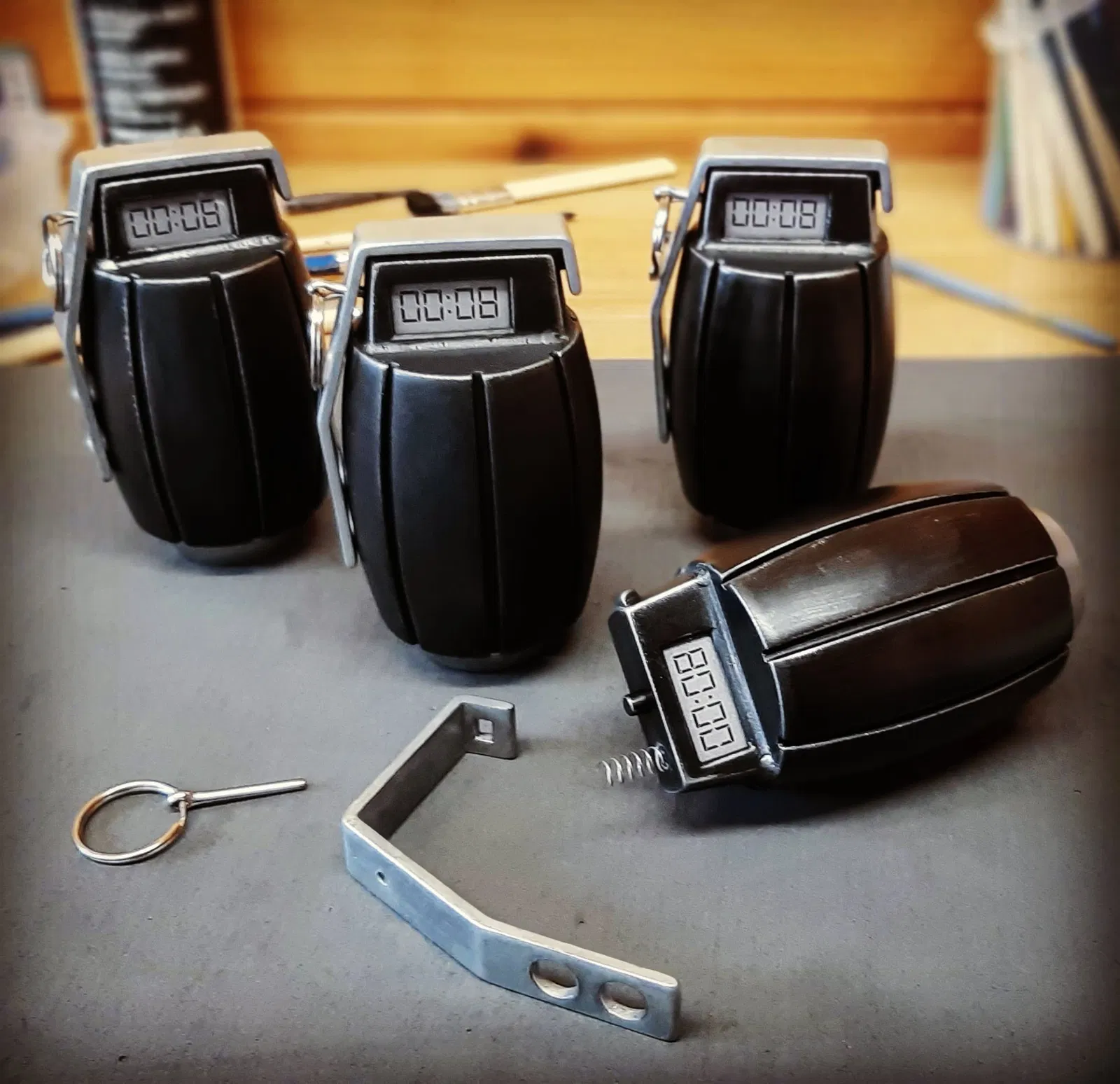

• 1 x Chốt chẻ 3.2mm x 25mm (cắt bớt một chân dài hơn của chốt cho bằng với chân kia bằng dụng cụ Dremel/xoay, và làm tròn các đầu bằng đá mài)
• 1 x Vòng kéo 25mm (có thể lấy từ móc chìa khóa cũ)
• 1 x Vòng đệm M3 (đặt giữa nút bấm và lò xo bên trong bộ phận ngòi nổ để tránh bị kẹt)
• 2 x Lò xo nén 6mm, dài 15mm, đường kính dây 0.4 - 0.6mm. Một lò xo đặt trong vỏ ngòi nổ cho nút bấm, lò xo còn lại đặt vào phần lõm trên đỉnh vỏ ngòi nổ.
• Keo siêu dính / sơn lót / sơn phủ / giấy nhám
• Tấm acetate cho màn hình LCD
• In phun hoặc in Laser để in đầu ra màn hình LCD

In ảnh màn hình LCD đi kèm. Nếu gặp sự cố về kích thước, ảnh nên có kích thước 27mm x 12mm. Sử dụng keo xịt để dán lên tấm acetate và cắt cho vừa kích thước. Sau đó, dùng băng dính hai mặt, dán vào mặt trước của khu vực màn hình LCD lõm trên vỏ ngòi nổ.

Phần thân chính được thiết kế rỗng, bạn có thể đổ thêm vật liệu nặng (cát, v.v.) vào nếu muốn tăng trọng lượng thực tế trước khi dán nắp cuối cùng.

Sơn phủ tất cả các bộ phận và niêm phong bằng lớp sơn bóng phù hợp trước khi dán tất cả lại với nhau.

Nếu bạn muốn các mối hàn trông thật, hãy xem video trên kênh YouTube của tôi về cách thực hiện điều này.

--

LƯU Ý VỀ VIỆC BÁN MÔ HÌNH NÀY:

Tôi không có vấn đề gì với việc bạn in và bán các bản sao vật lý (dù là hoàn chỉnh hay bộ kit), tuy nhiên, tôi vui lòng yêu cầu bạn ghi công tôi với tư cách là người thiết kế.

--
