Kệ Đựng Dụng Cụ ISO20 cho Khung Nhôm 3030 Ốc Lục Giác Đầu Nút 6mm
Kệ Đựng Dụng Cụ ISO20 cho máy CNC có chức năng ATC. Được thiết kế cho khung nhôm 3030, với khoảng cách phù hợp cho trục chính 80mm. Sử dụng ốc nút M6x12mm, in bằng PETG với cài đặt tối ưu.
Mô tả

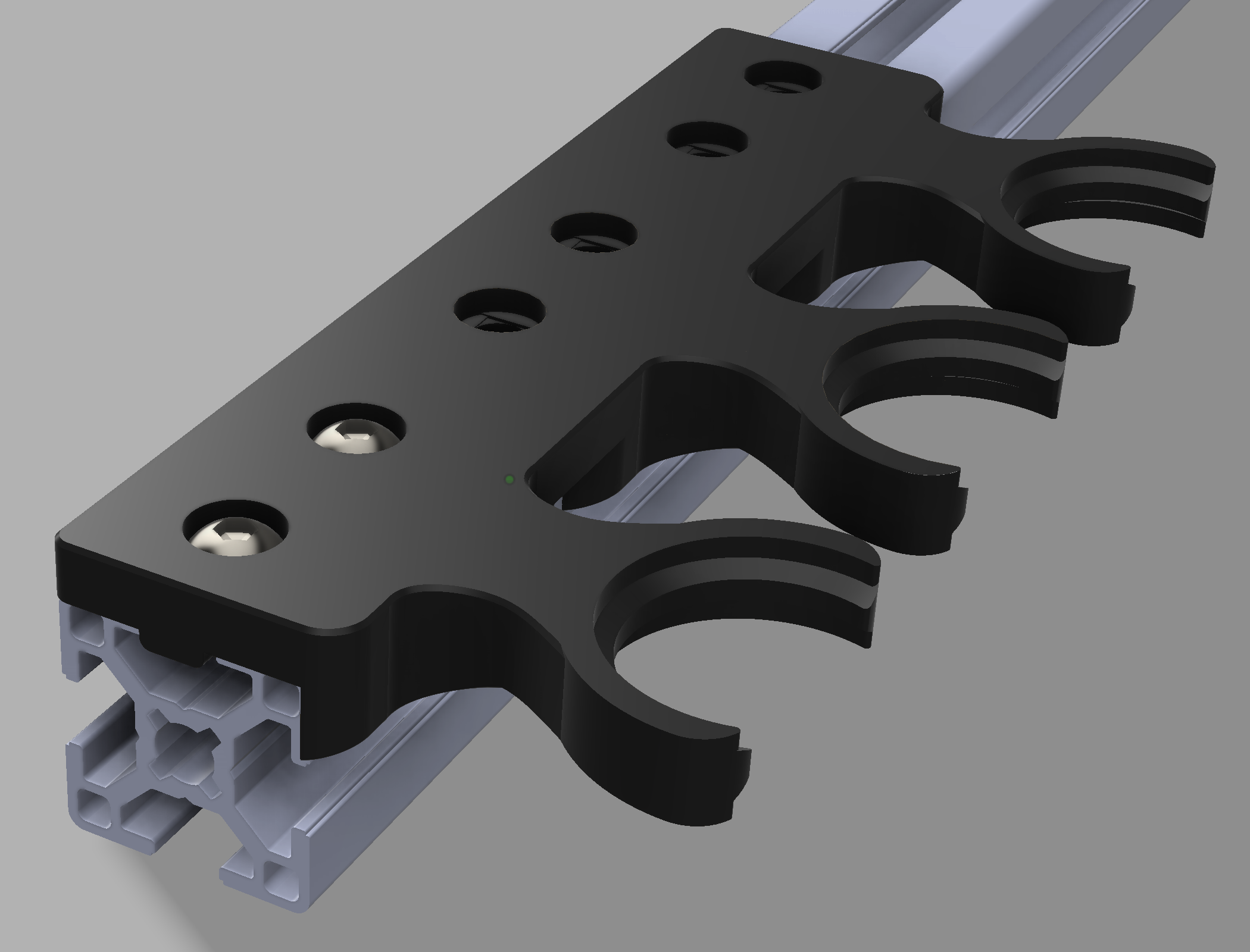

Cái này là cái Kệ Đựng Dụng Cụ ISO20 cho máy CNC của bạn có chức năng ATC nha.
Cái máy của mình xài profile nhôm 3060 nên mình làm dựa trên đó. Cái trục chính (Spindle) của mình là 80mm đường kính nên cái khoảng cách giữa các dụng cụ đủ để không bị cạ nha.
Mình xài ốc nút M6x12mm nha.
Còn về cài đặt in thì mình làm 5 lớp vỏ ngoài, độ đan lưới Gyroid, độ dày lớp là 0.2mm. Hiện tại thì mình in bằng PETG nha..
Lưu ý: Mình xài ốc nút M6x12mm để gắn cái kệ này vô profile nhôm. Nếu bạn xài profile 3030 thì coi chừng ốc có thể hơi dài nha, cân nhắc dùng ốc ngắn hơn hoặc độn thêm long đền. Tốt nhất là bạn xem kỹ kích thước profile của mình trước khi in nha!
