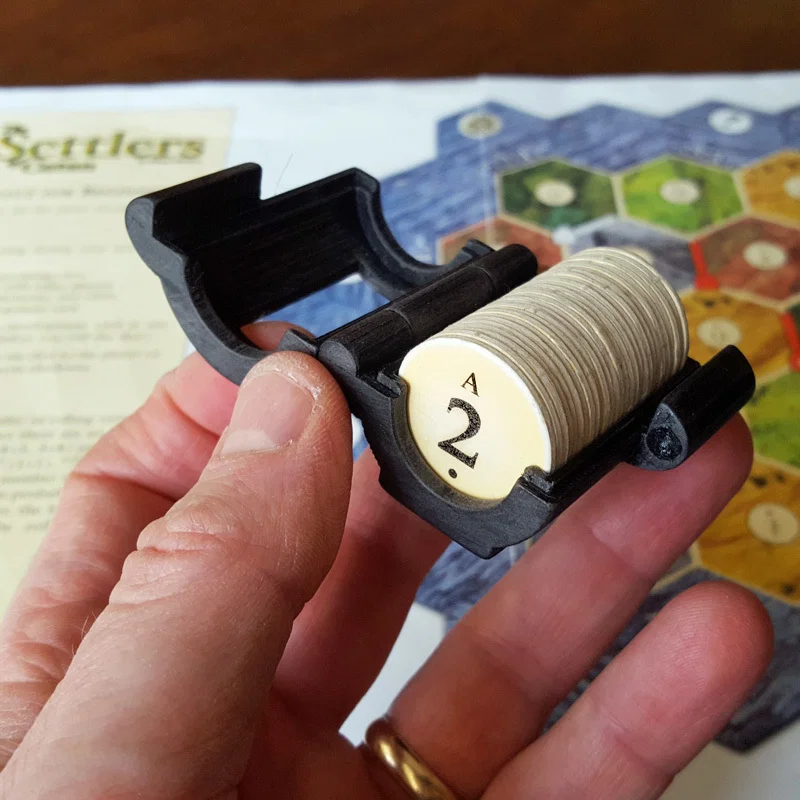

Hộp Đựng Thẻ Số Settlers of Catan - Cập Nhật: Thêm Kích Thước

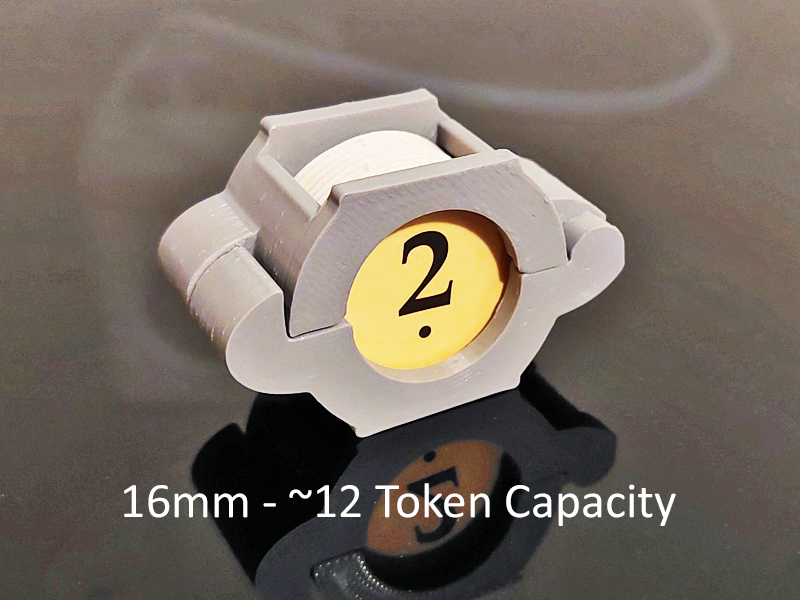

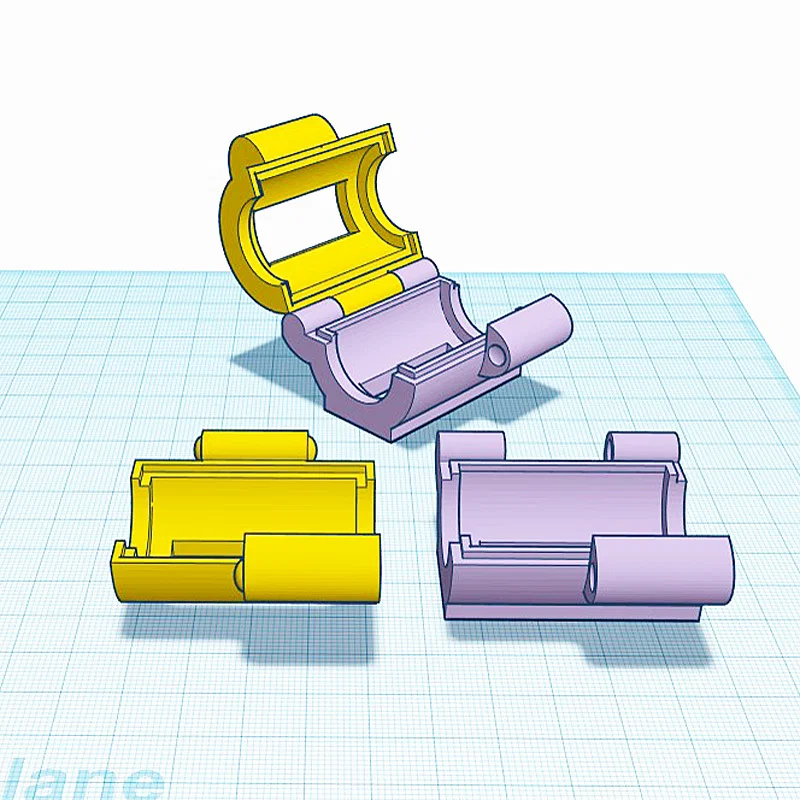

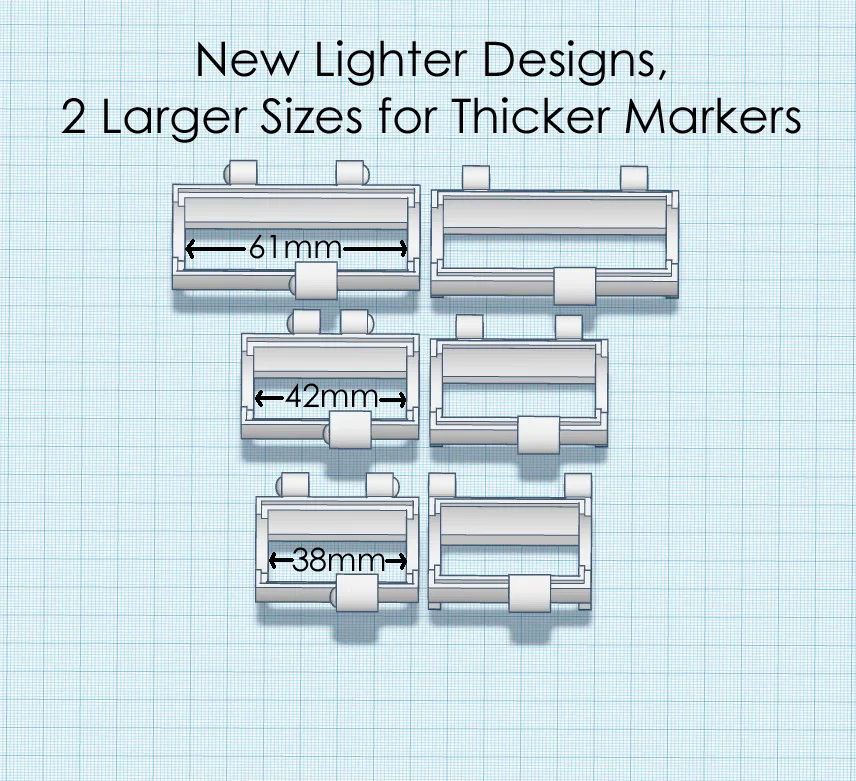

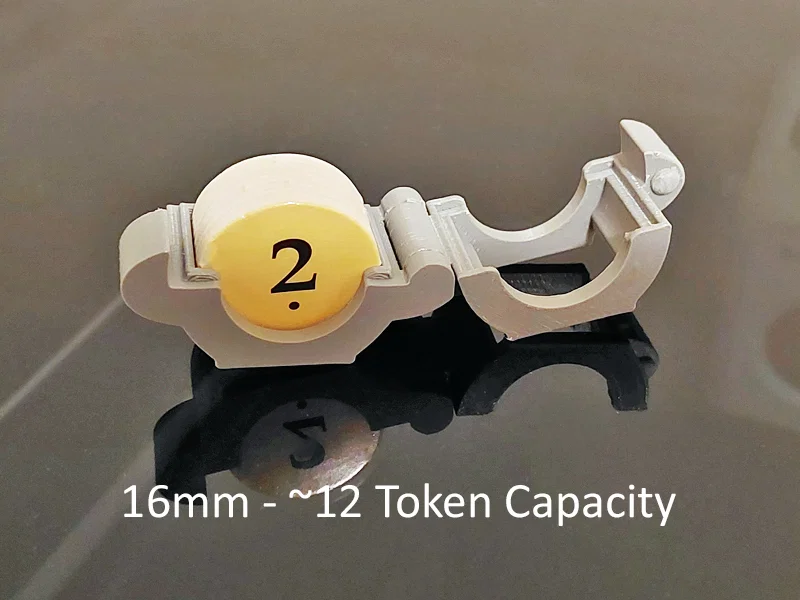

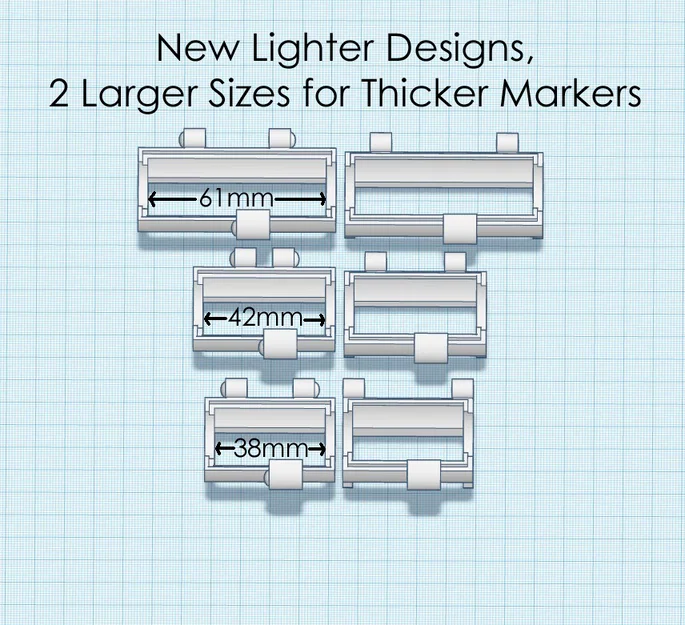

CẬP NHẬT 2025-04-07: Tôi đã tạo ra một bản lai giữa thiết kế này và bản được liệt kê bên dưới. Thiết kế mới nhẹ nhất trong ba thiết kế và kết hợp các yếu tố tích cực của hai bản còn lại. Đây là liên kết: CẬP NHẬT 2025-04-03: Tôi đã thiết kế lại hoàn toàn các mẫu này để có bản lề in-in-place, không cần hỗ trợ, sử dụng ít nhựa hơn, có chốt dễ dàng và trực quan hơn, và yêu cầu rất ít xử lý sau in: CẬP NHẬT 2024-02-09: Tôi đã thêm một kích thước bổ sung, có dung tích 16mm. Kích thước này được sử dụng cho mười thẻ số mở rộng Seafarer's of Catan. Điều này có nghĩa là nếu bạn có các phiên bản thẻ cũ (khoảng năm 2000), 12 thẻ sẽ vừa khít trong hộp; mười thẻ sẽ lỏng lẻo. Tôi đã sửa đổi một chút thiết kế để giảm thời gian in, loại bỏ một vài góc nhọn và để hộp có thể đứng ở cả hai mặt. Mẫu này có thể được in ở hướng được cung cấp hoặc xoay 90 độ sang một bên (xoay với mặt khóa úp xuống trên bàn in). Cả hai hướng đều yêu cầu hỗ trợ. Bản lề khít chặt, nhưng nó sẽ khớp với nhau (với một chút kiên nhẫn). Độ khóa hoặc độ chắc chắn của chốt có thể được giảm bớt bằng cách chà nhám hoặc giũa nhẹ nhàng và tăng dần nút chốt. CẬP NHẬT: Thiết kế này đã được cập nhật về kiểu dáng và kích thước. Ngoài thiết kế chắc chắn ban đầu, có dung tích 38mm, hiện có ba tùy chọn bổ sung với dung tích 38mm, 42mm và 61mm, và sử dụng ít vật liệu hơn ~40% so với thiết kế ban đầu. 'Dung tích' đề cập đến số lượng thẻ số vừa với hộp số. Thiết kế ban đầu có thể chứa 29 thẻ mỏng kiểu cũ (xem đoạn tiếp theo để biết thêm chi tiết). Các bộ trò chơi mới hơn có các thẻ dày hơn. Do đó, cần có các hộp rộng hơn. Phiên bản 42mm mới sẽ chứa 18 thẻ số dày đi kèm với các phiên bản mới hơn của trò chơi cơ bản hoặc cơ sở. Hộp 61mm sẽ chứa 29 thẻ số dày từ một bộ trò chơi mở rộng mới hơn. Tôi không biết khi nào nhà xuất bản trò chơi đã thay đổi sang các thẻ dày hơn. Để biết hộp nào sẽ vừa với các thẻ số trong bộ của bạn, hãy xếp chúng lại và đo, sau đó in hộp có dung tích cần thiết. Liên quan đến việc giảm yêu cầu vật liệu của các thiết kế mới, trong quá trình tạo ra các tùy chọn rộng hơn, tôi đã bắt đầu cố gắng giảm trọng lượng/vật liệu không cần thiết. Tôi đã sửa đổi các chốt, bản lề, đế đáy và các lỗ mở trên và dưới. Kết quả cuối cùng là các thiết kế mới sử dụng ít vật liệu hơn ~40%, rõ ràng là giúp tăng tốc độ in đáng kể. Thiết kế ban đầu chắc chắn hơn, nhưng đối với một giá đỡ thẻ trò chơi đơn giản, cấu trúc của nó đã được thiết kế quá mức và cồng kềnh. Một lợi ích phụ của việc giảm vật liệu trong các thiết kế mới là nó tạo ra sự linh hoạt, cho phép dung sai chặt chẽ hơn cho bản lề và chốt, nhưng dễ dàng lắp ráp các bộ phận hơn nhờ độ uốn của thân hộp. Các thiết kế mới được tách thành các mẫu trên và dưới, trong khi thiết kế ban đầu bao gồm các bộ phận trên và dưới kết hợp thành một mẫu. Đoạn mở đầu ban đầu: Đây là hộp có thể đóng, có bản lề để đựng các thẻ/token số của Settlers of Catan. Đây là phiên bản thứ năm và dường như đã khắc phục hầu hết các lỗi thiết kế. Nó vừa với tất cả các thẻ trong một bộ mở rộng (A đến Za, Zb & Zc), cộng thêm một hoặc hai thẻ nữa. Nó được thiết kế cho các thẻ trong phiên bản trò chơi năm 1999 của tôi, có đường kính khoảng 1" (25,5 mm). Tôi không biết liệu nhà sản xuất trò chơi có thay đổi thông số kỹ thuật này trên các bộ trò chơi gần đây hơn hay không. Nếu có, và bạn có thể sửa đổi các tệp đối tượng .stl, bạn có thể thay đổi tỷ lệ chiều cao và chiều sâu đồng đều để phù hợp với các thẻ số lớn hơn hoặc nhỏ hơn. Bạn có thể kéo dài chiều rộng của các tệp đối tượng nếu thẻ số của bạn dày hơn. Xem ảnh để biết chi tiết. LƯU Ý: Để phản hồi một nhận xét rằng dung sai quá lỏng, tôi đã tạo một mẫu bổ sung với dung sai chặt chẽ hơn. Tôi chưa in nó, vì mẫu đầu tiên hoạt động với máy in của tôi. Nếu máy in của bạn được căn chỉnh và chính xác, hãy thử mẫu có dung sai chặt chẽ hơn. (Phụ lục: ba thiết kế cập nhật mới có dung sai chặt chẽ). ### Cài đặt in Thương hiệu máy in: Creality Máy in: Ender 5 Rafts: Không Hỗ trợ: Có Độ phân giải: .16 Infill: 100% Filament: Hatchbox PETG Black   Ghi chú: Tôi đã cắt lát mô hình với lớp vỏ 3 lớp, thành, v.v. Sau khi in ============ Các ảnh đính kèm ở đây hiển thị hộp được chà nhám của tôi - tôi thích kết cấu của bản in 3D đã chà nhám hơn. Khi bạn đã in các bộ phận, sẽ cần một chút dọn dẹp để loại bỏ các sợi tóc và vết nhựa in. Tôi khuyên bạn nên chà nhám nhẹ nhàng và cẩn thận các viên bi/bong bóng bản lề và chốt để chúng tương tác mượt mà hơn với các lỗ nhận. Ngoài ra, hãy nhẹ nhàng và cẩn thận khi lắp bản lề. Nó hơi khó, nhưng nếu tôi làm cho nó dễ dàng hơn, các kết nối sẽ quá lỏng lẻo theo ý tôi. Nhẹ nhàng uốn cong khung có thể giúp ích cho việc lắp ráp. ### Cách tôi thiết kế cái này Tôi quyết định làm hộp này vì chúng tôi lưu trữ các thẻ số theo thứ tự bảng chữ cái, được gói bằng một vài dây chun (việc sắp xếp theo thứ tự bảng chữ cái giúp thiết lập trò chơi tiêu chuẩn dễ dàng hơn). Việc giữ dây chun cố định hơi khó khăn. Hộp này giúp quá trình lưu trữ dễ dàng hơn nhiều. Tôi hy vọng bạn thích. Danh mục: Phụ kiện đồ chơi & trò chơi
