Giá đỡ cuộn dây sợi ma sát thấp cho kệ

Xin chào,

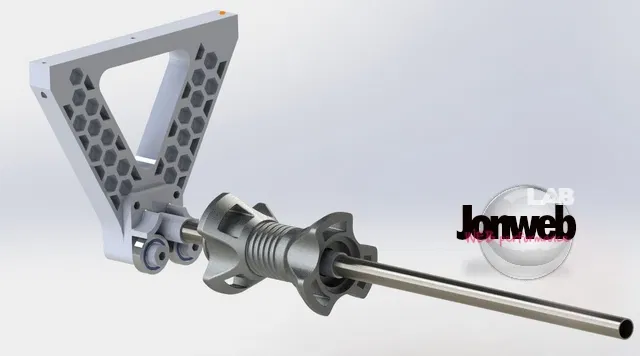

Dự án này là giá đỡ cuộn dây sợi in 3D, loại ma sát thấp, dùng để lắp dưới gầm kệ.

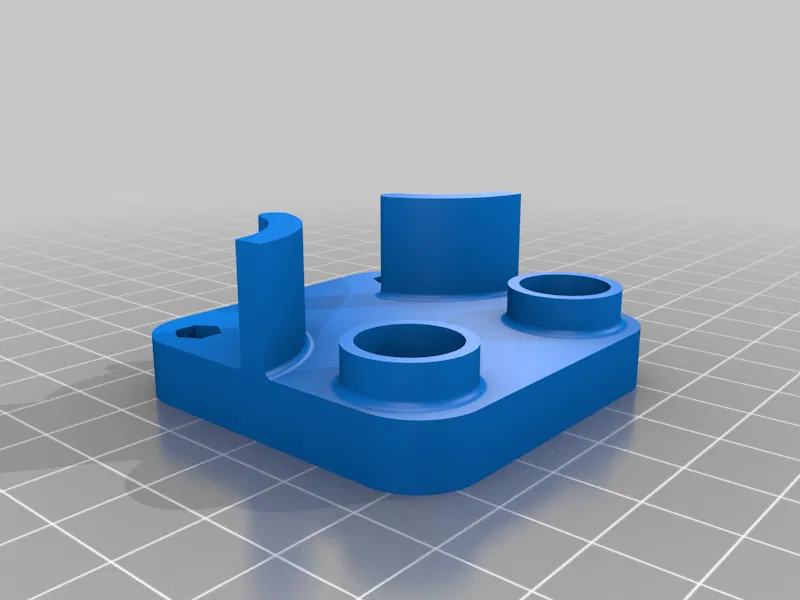

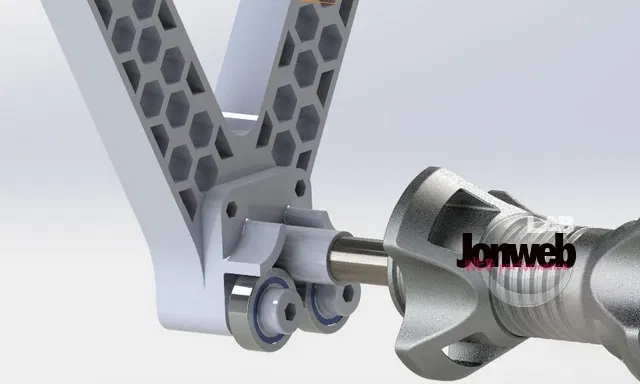

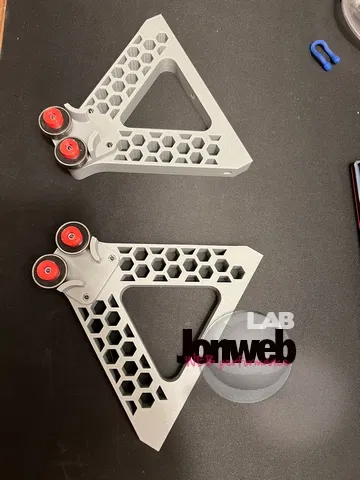

Giá đỡ cuộn dây sợi in 3D có vòng bi; Tôi đã tận dụng 2 vòng bi loại 6902-2RS (15x28x7) lắp trên đế, trục tôi dùng là ống đồng đường kính 15 mm.

Để lắp đế vòng bi vào giá đỡ, tôi dùng 2 vít đầu chìm M3x30 và 2 vít đầu tròn lục giác M3x30.

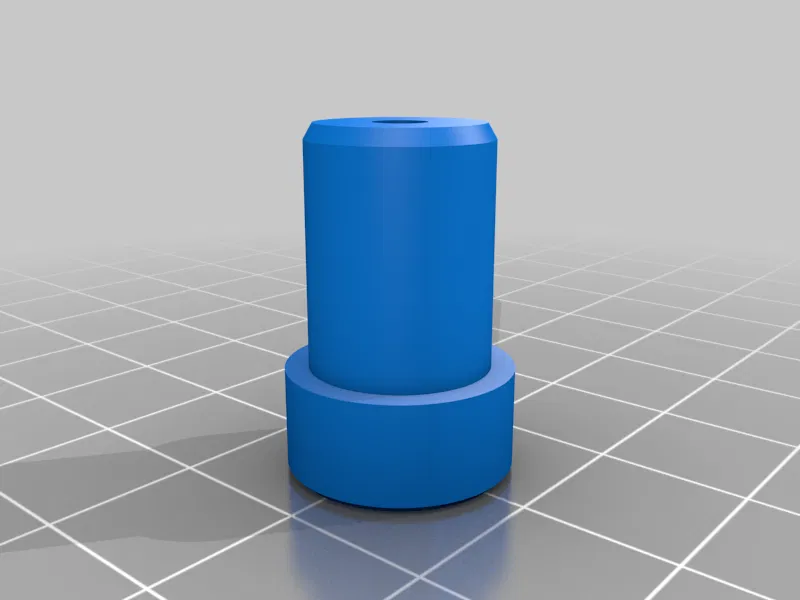

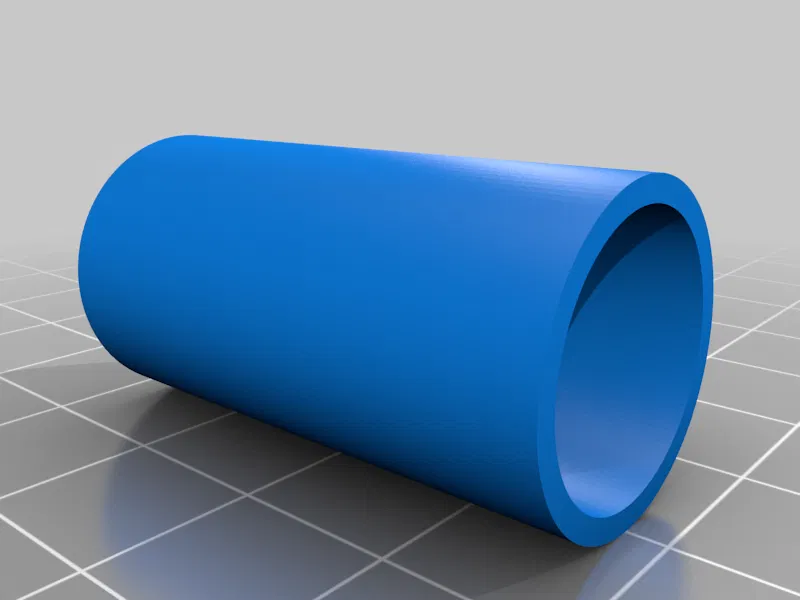

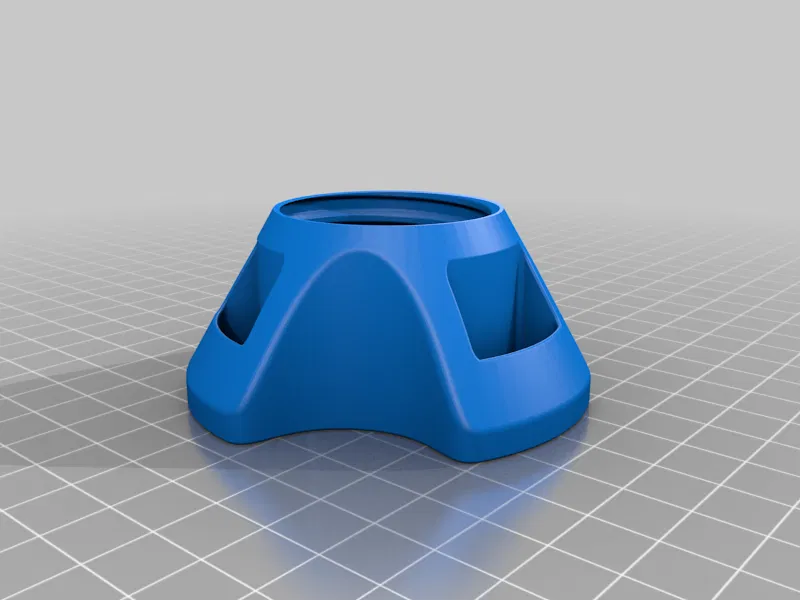

Tôi có thêm 2 cái nắp chụp, chỉ để tăng độ bám và giảm tiếng ồn trên trục ống, đường kính ngoài 18 mm, trong 15 mm.

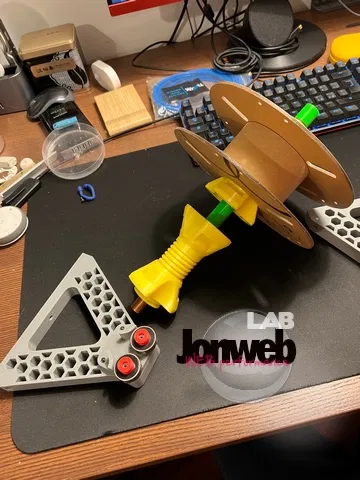

Xin hãy chỉnh sửa chiều dài của vòng đệm và nắp chụp tùy theo chiều dài ống, nếu bạn muốn có 1-2 hoặc 3 cuộn dây trên một trục.

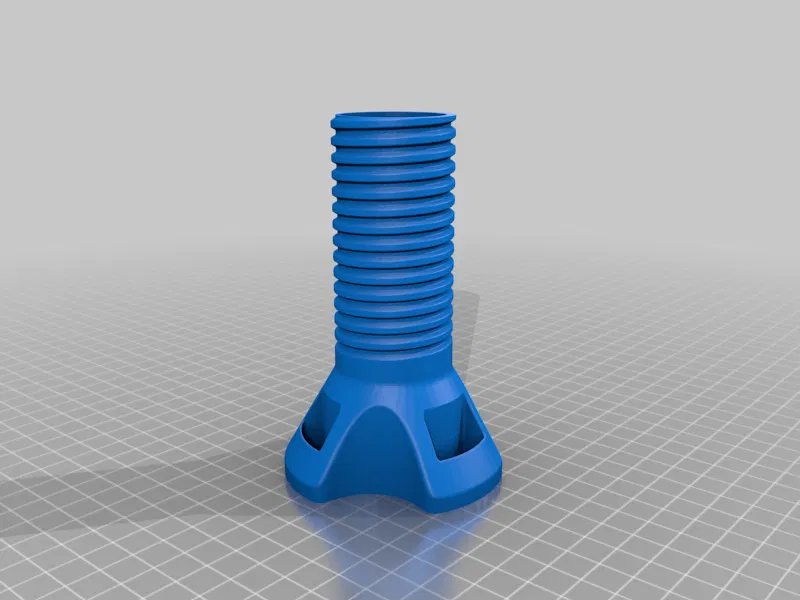

Riêng phần giá đỡ cuộn dây, tôi dùng 2 vòng bi loại 6002 2rs.

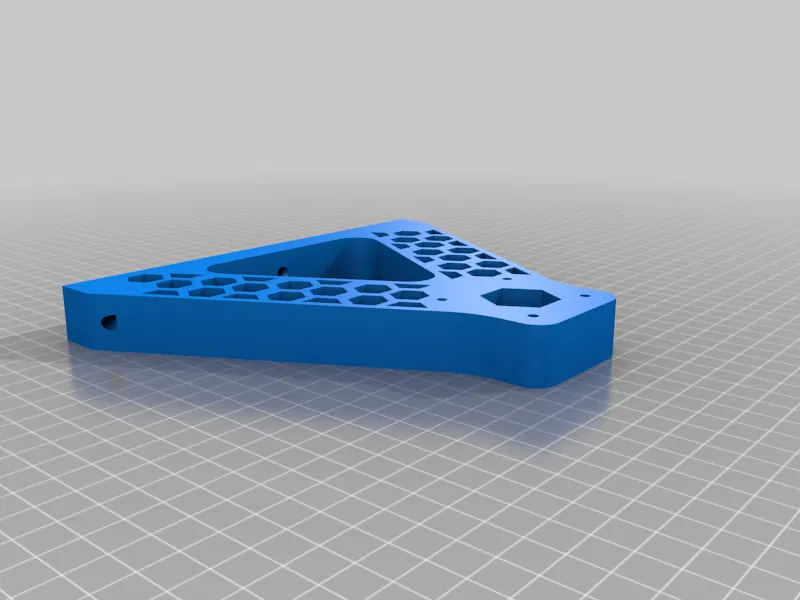

Các giá đỡ này phải được lắp dưới kệ bằng 2 con vít gỗ 3 mm.

Trân trọng

Jonweb

Cài Đặt In

Thương hiệu máy in:

Creality

Máy in:

K1

Rafts:

Không

Supports:

Không

Độ phân giải:

0.4

Infill:

30%

Filament: Elegoo PLA Xám
