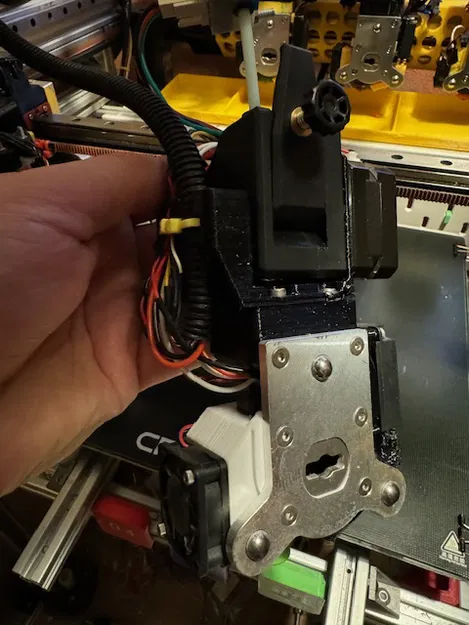

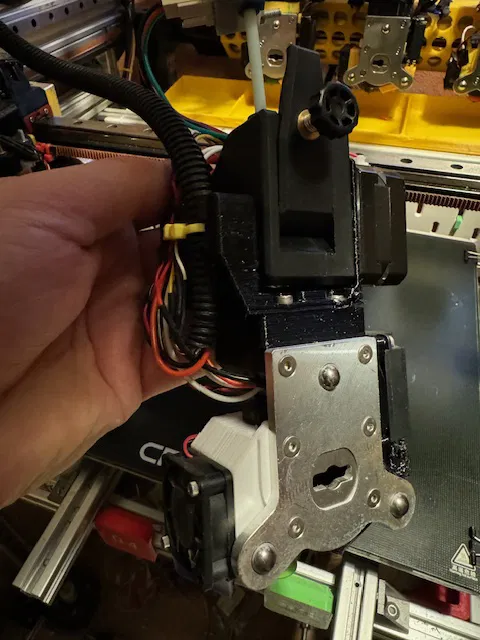

Đầu phun E3d Revo Micro / BMG cho Máy Thay Đổi Công Cụ

Đầu phun Revo micro - nhỏ gọn, nhẹ và có đầu phun có thể thay thế!

Tôi đã tự làm bộ thay đổi công cụ (toolchanger) chủ yếu sử dụng phần cứng E3d, nhưng tôi thích ổ đùn trực tiếp (direct drive) và máy đùn BMG nên phải thiết kế lại một vài bộ phận.

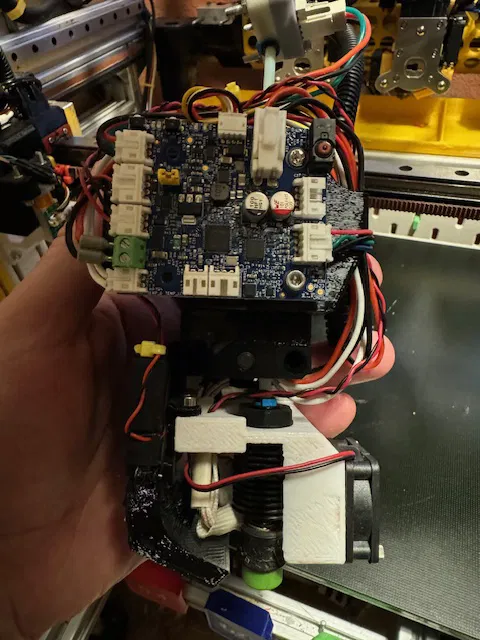

Bộ phận chính là ngàm gắn BMG / Duet toolboard. Bộ phận này lắp vào vị trí bằng phương pháp giống như ngàm quản lý cáp gốc. Đối với toolboard, có các chân đế (standoffs) được cung cấp với các lỗ được thiết kế cho đai ốc M3 ép nhiệt (heatset nuts). Ngàm cũng được thiết kế cho toolboard V1.3 (khoảng cách cố định). Trong hình là toolboard V1.2 và chỉ có hai lỗ khớp. Ngàm có chỗ cho hai chiều dài ống xoắn để dẫn cáp về máy in (chỉ cần một nhưng cổng còn lại tiện lợi cho việc định tuyến dây điện cục bộ) - các cổng buộc cáp cũng được cung cấp!

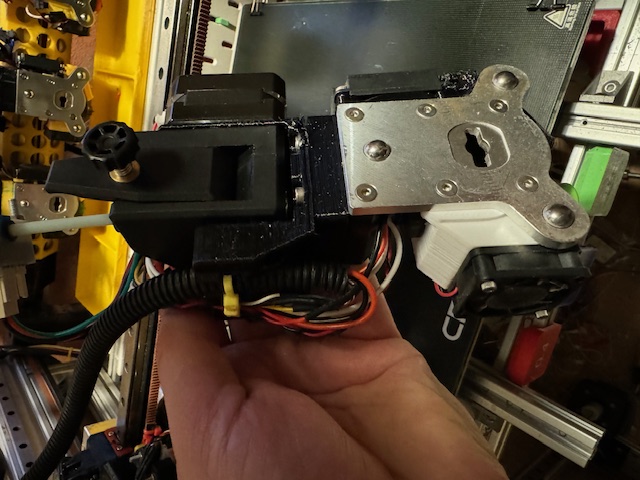

Ngàm tản nhiệt lắp vào tấm công cụ (toolplate) giống như bộ phận gốc, điểm khác biệt chính là ống dẫn khí (duct) giờ đây là một phần của ngàm tản nhiệt, và nó sử dụng quạt 30mm thay vì quạt 20mm gốc. Các lỗ gắn cho bộ phận này được thiết kế để vít M3 có thể bám vào nhựa, tự tạo ren - lắp ráp nhẹ nhàng thôi nhé!

Ngàm tản nhiệt nên in với mặt phẳng tiếp xúc với tấm công cụ trên bàn in, đánh dấu hỗ trợ (supports) cho phần bậc nơi quạt sẽ gắn vào.

Phần che bụi quạt chỉ cần hỗ trợ cho phần nhô ra.

Tôi không cung cấp bất kỳ tệp nào cho đế cắm (dock). Lý do là vì máy in của tôi là một chiếc MGN cube đã được sửa đổi, làm từ thanh nhôm 2020 / 2040 và khá độc đáo. Bất kỳ sự khác biệt nào về chiều cao đế cắm sẽ phải do các bạn tự điều chỉnh.
