Van gió 50mm (thiết kế cánh gạt)

Phạm vi:

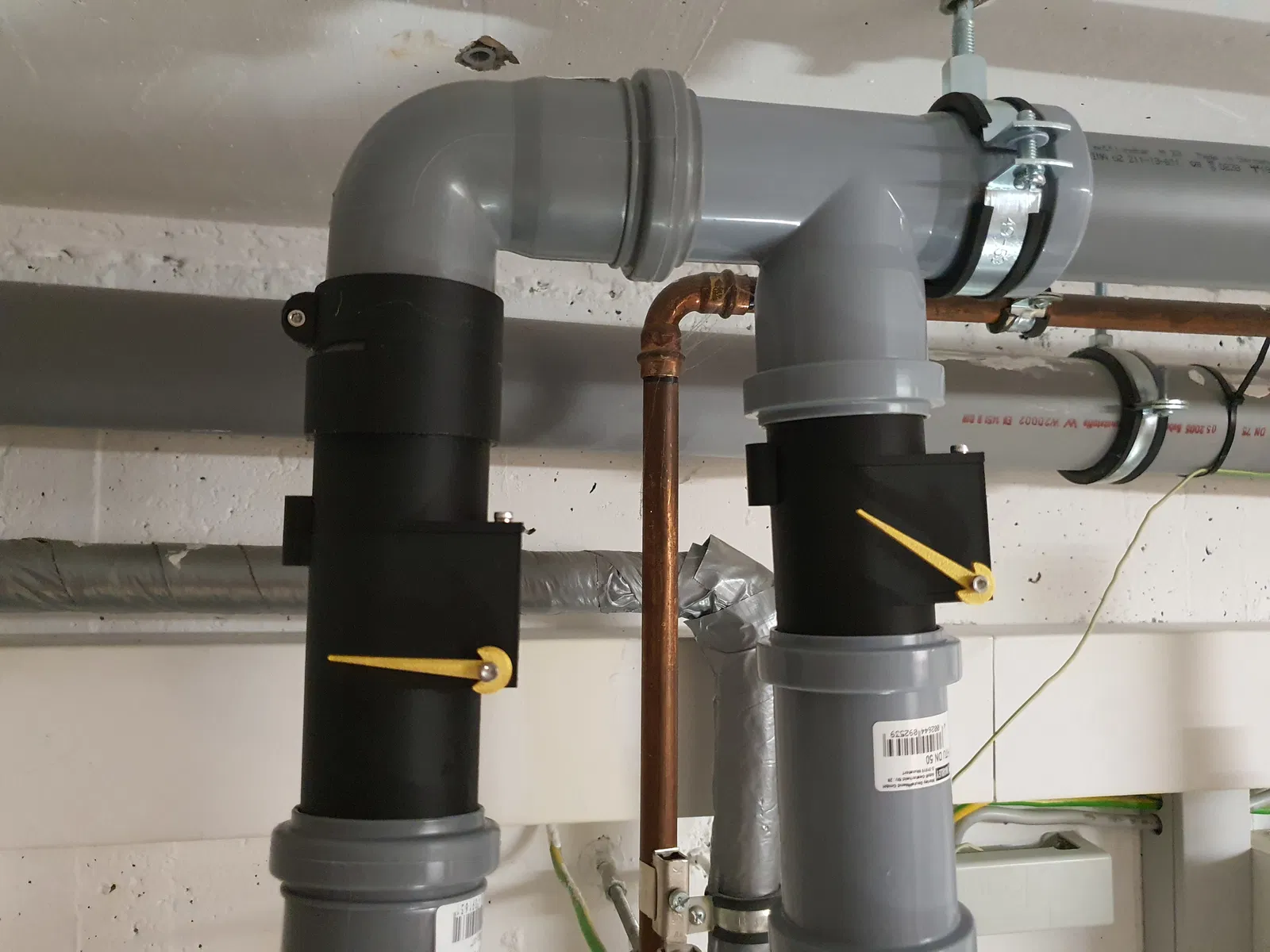

Tôi đã kết nối máy in 3D của mình với hệ thống hút khí trung tâm có đường kính ống 50mm. Để ngăn không khí chảy ngược vào máy in, tôi đã thiết kế một van. Như một tính năng tiện lợi, tôi đã thêm một chỉ báo để xem không khí có đang chảy qua hay không.

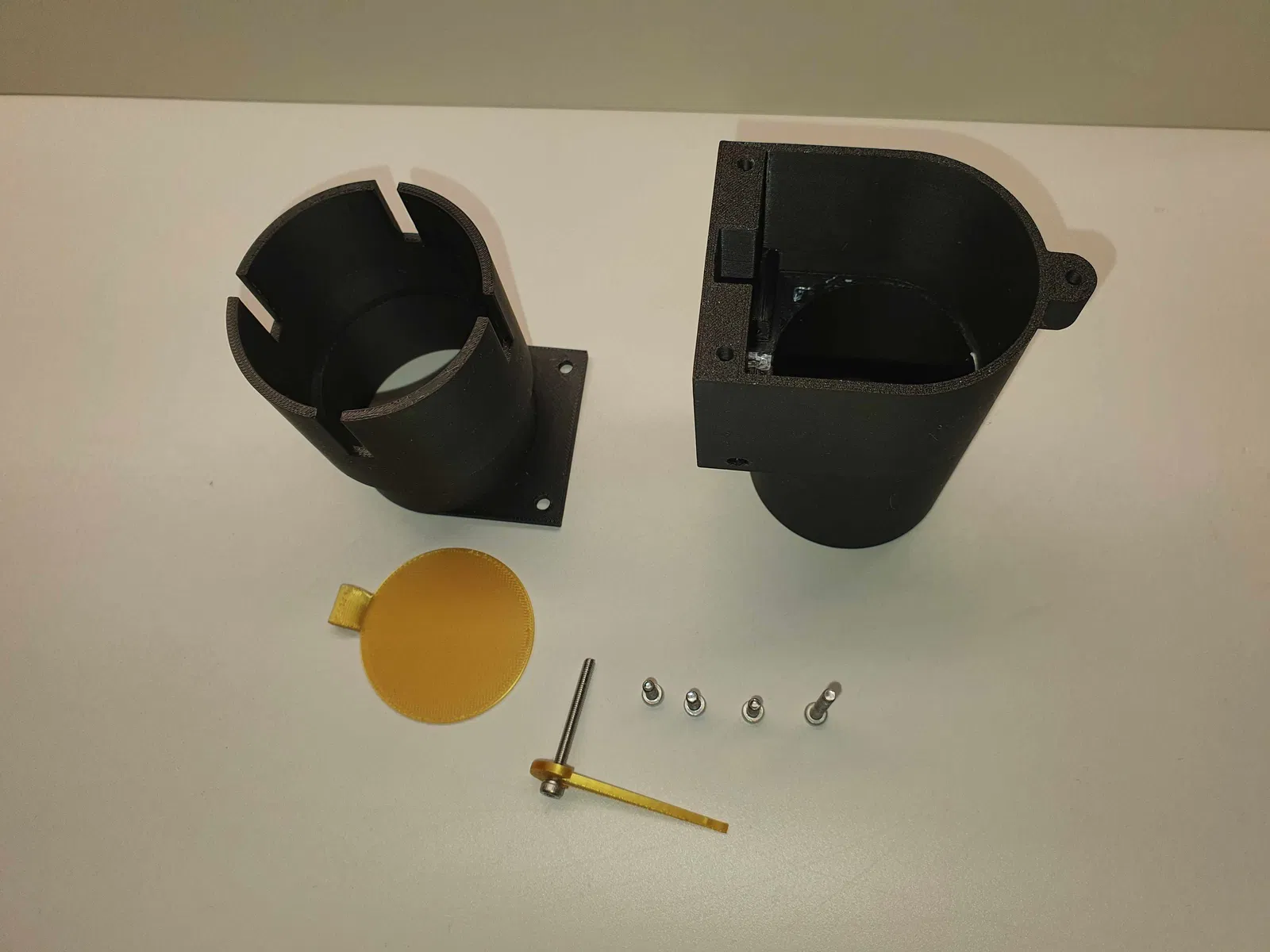

Van được thiết kế cho ống HT 50mm, dễ lắp ráp và chỉ cần một vài bộ phận khác như:

• 3x bu lông M3x16 (để gắn phần trên vào thân)
• 2x bu lông M3x30 làm trục cho cánh và chỉ báo
• Chỉ 1x bu lông M3x16 nếu bạn sử dụng mặt bích trên

Cài đặt máy in:

• Máy in: X1C Bambulab
• Độ phân giải: 0,2 mm
• Infill: 15% infill
• Hỗ trợ: đã bật (cần thiết cho thân chính và phần trên có mặt bích), sử dụng hỗ trợ cây cho mặt bích trên
• Chất liệu: PLA

Lưu ý:

Tôi đã sử dụng PETG làm lớp giao diện hỗ trợ cho PLA - hoạt động tốt với tôi.

Chi tiết lắp ráp:

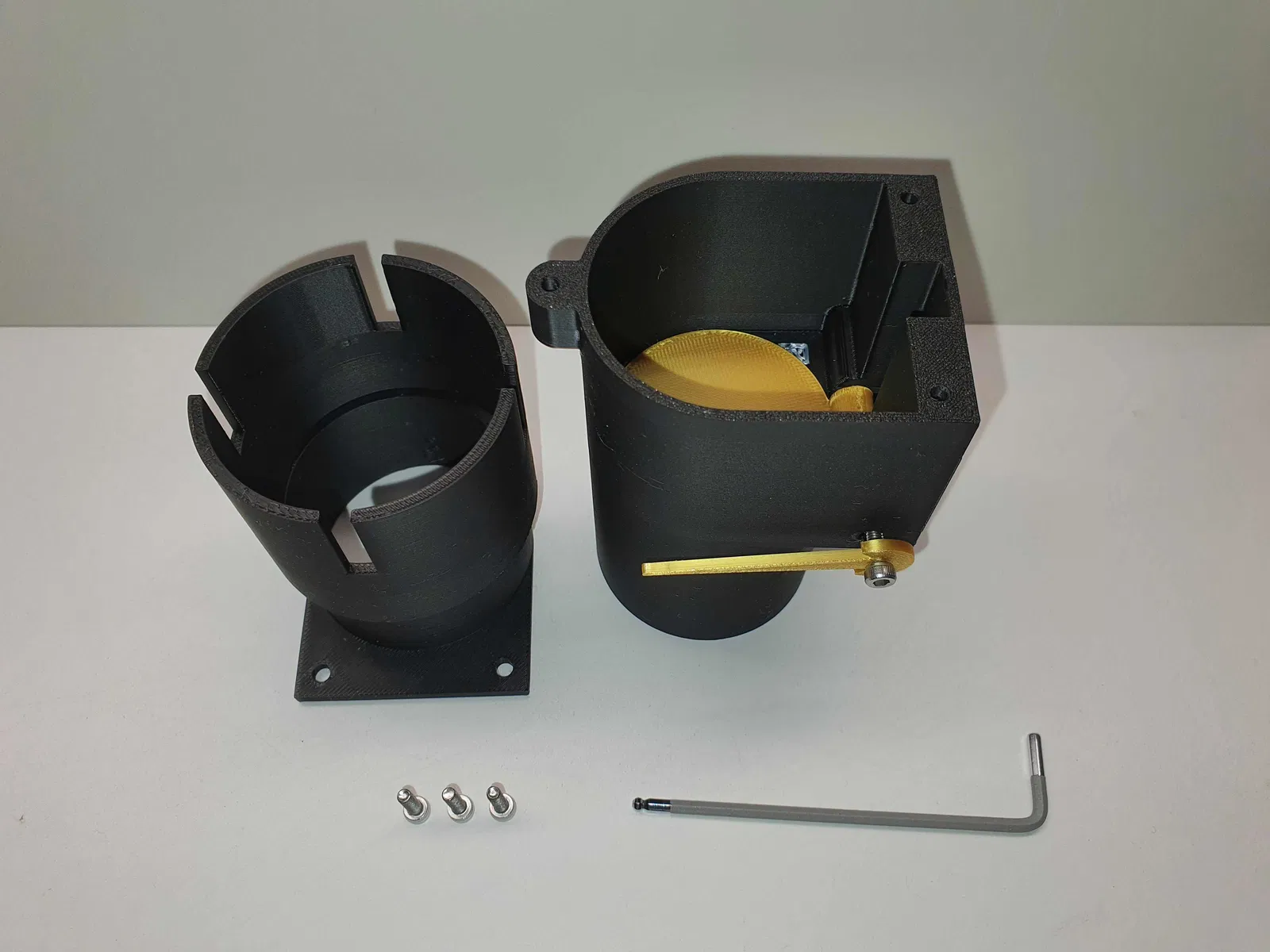

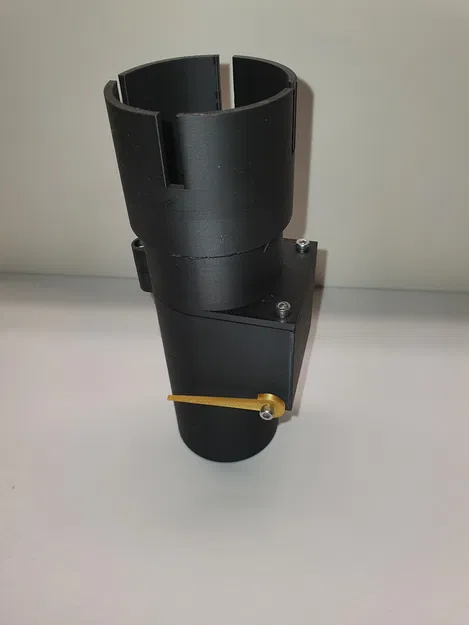

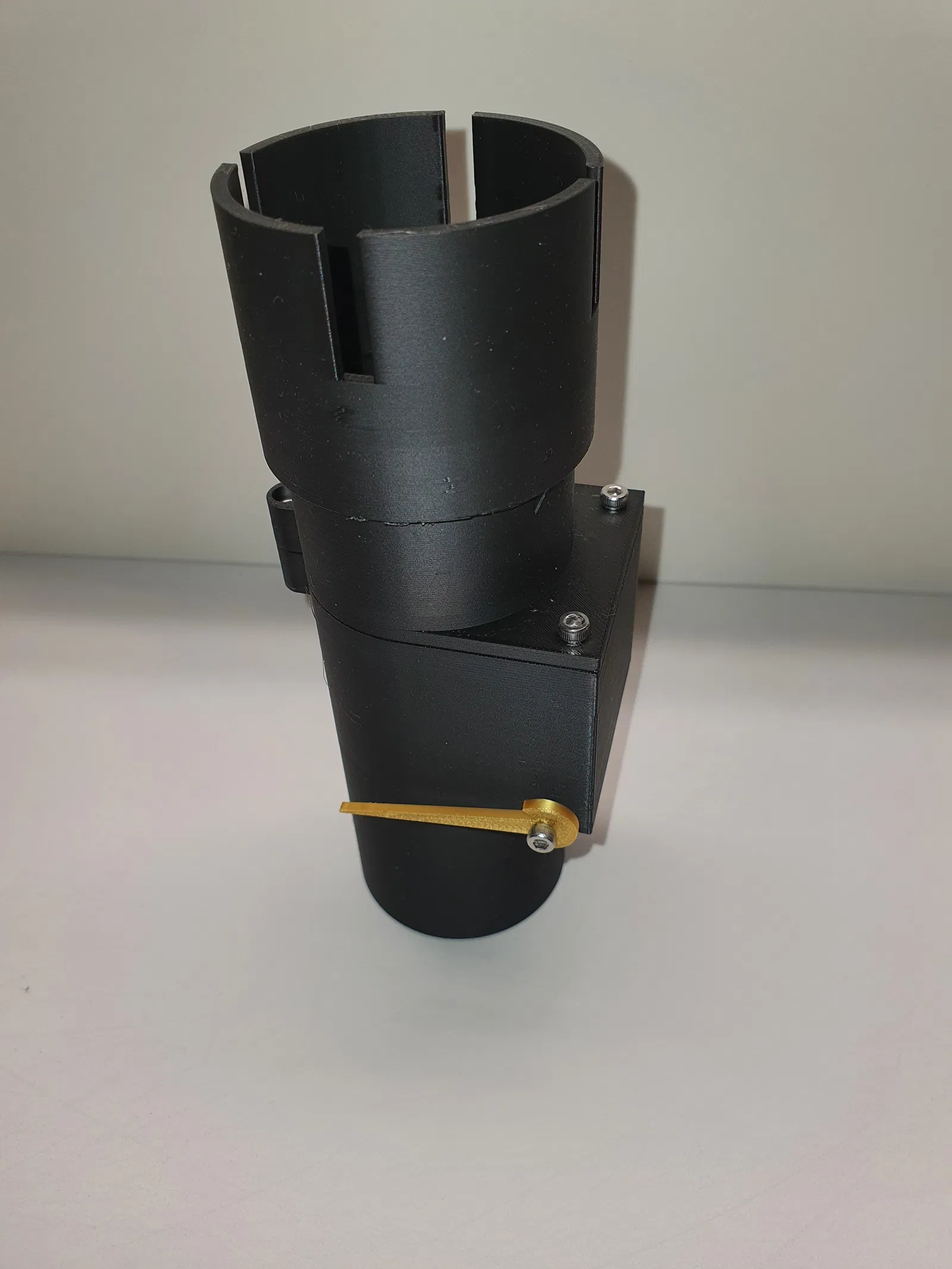

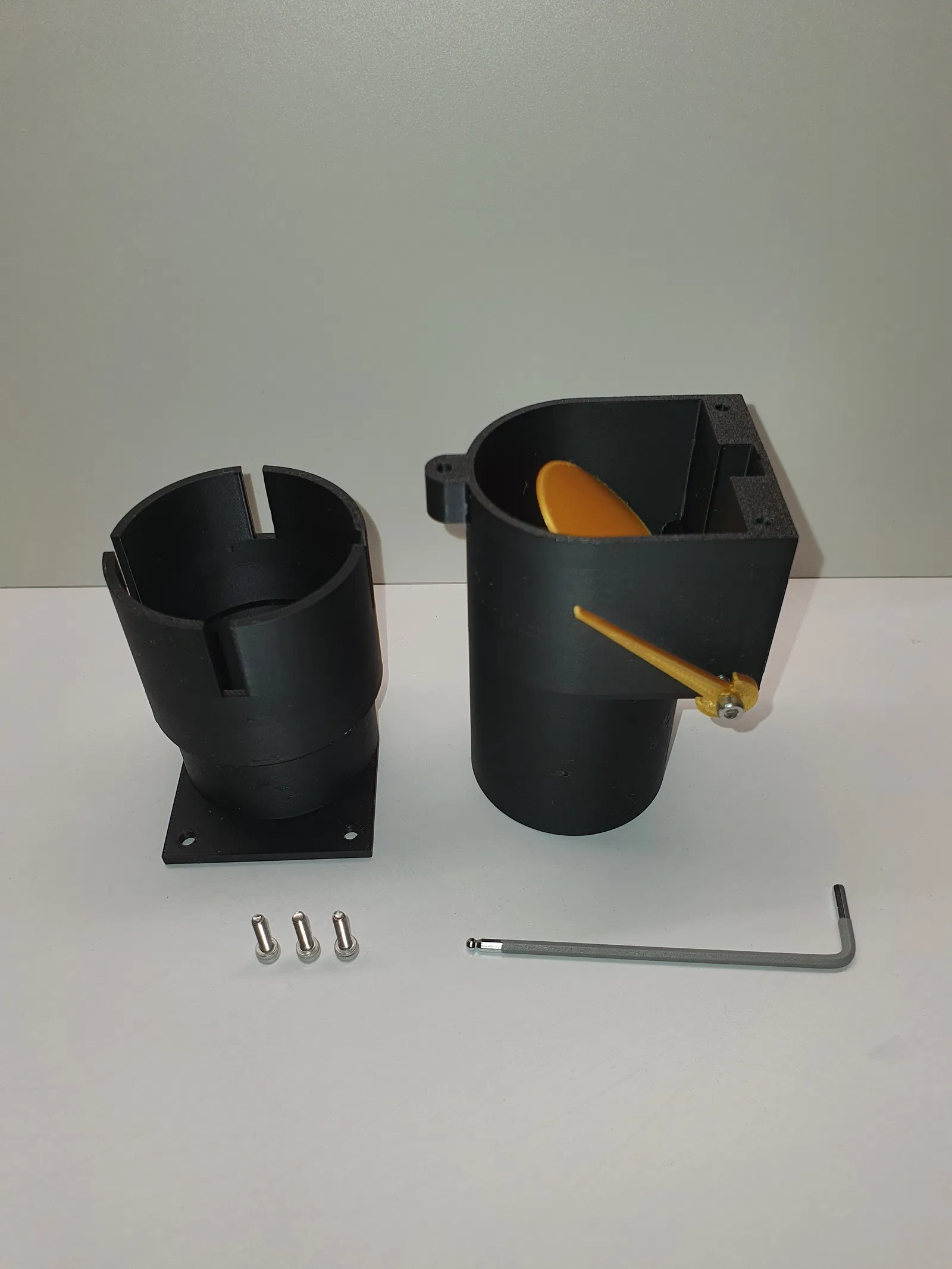

Vui lòng xem hình ảnh đính kèm có thể hỗ trợ trong quá trình lắp ráp. Phần thân chính và phần trên có mặt bích phải được làm sạch khỏi mọi hỗ trợ và giao diện hỗ trợ để đảm bảo chuyển động dễ dàng và mượt mà của cánh. Bây giờ, hãy vặn chỉ báo vào một trong các bu lông M3x30 cho đến hết. Tiếp theo, lắp cánh vào thân chính và vặn chặt bằng cả hai bu lông M3x30 từ mỗi bên. Căn chỉnh chỉ báo với vị trí của cánh. Bước cuối cùng là vặn mặt bích trên hoặc mặt trên bằng 3x bu lông M3x16.
