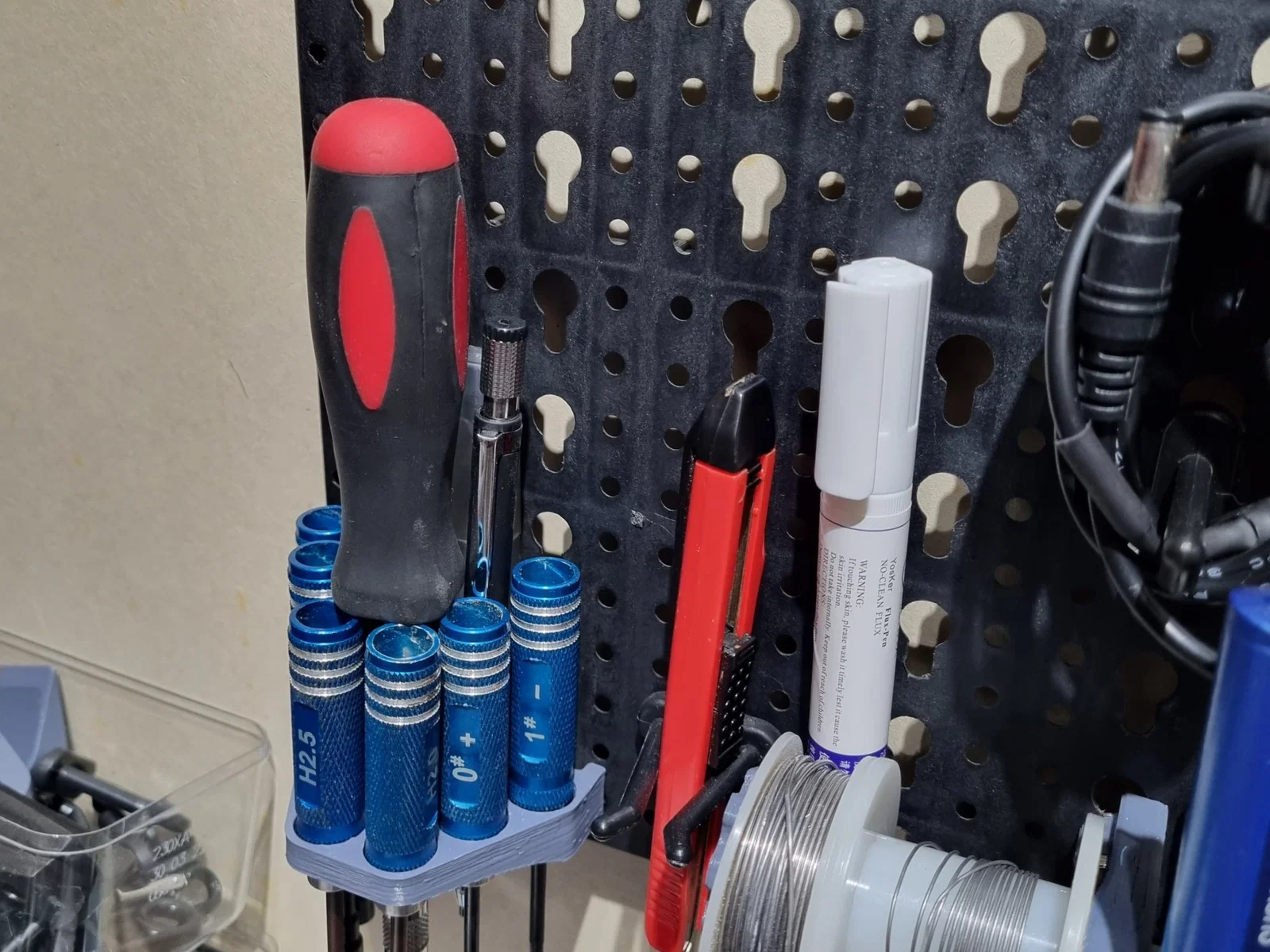

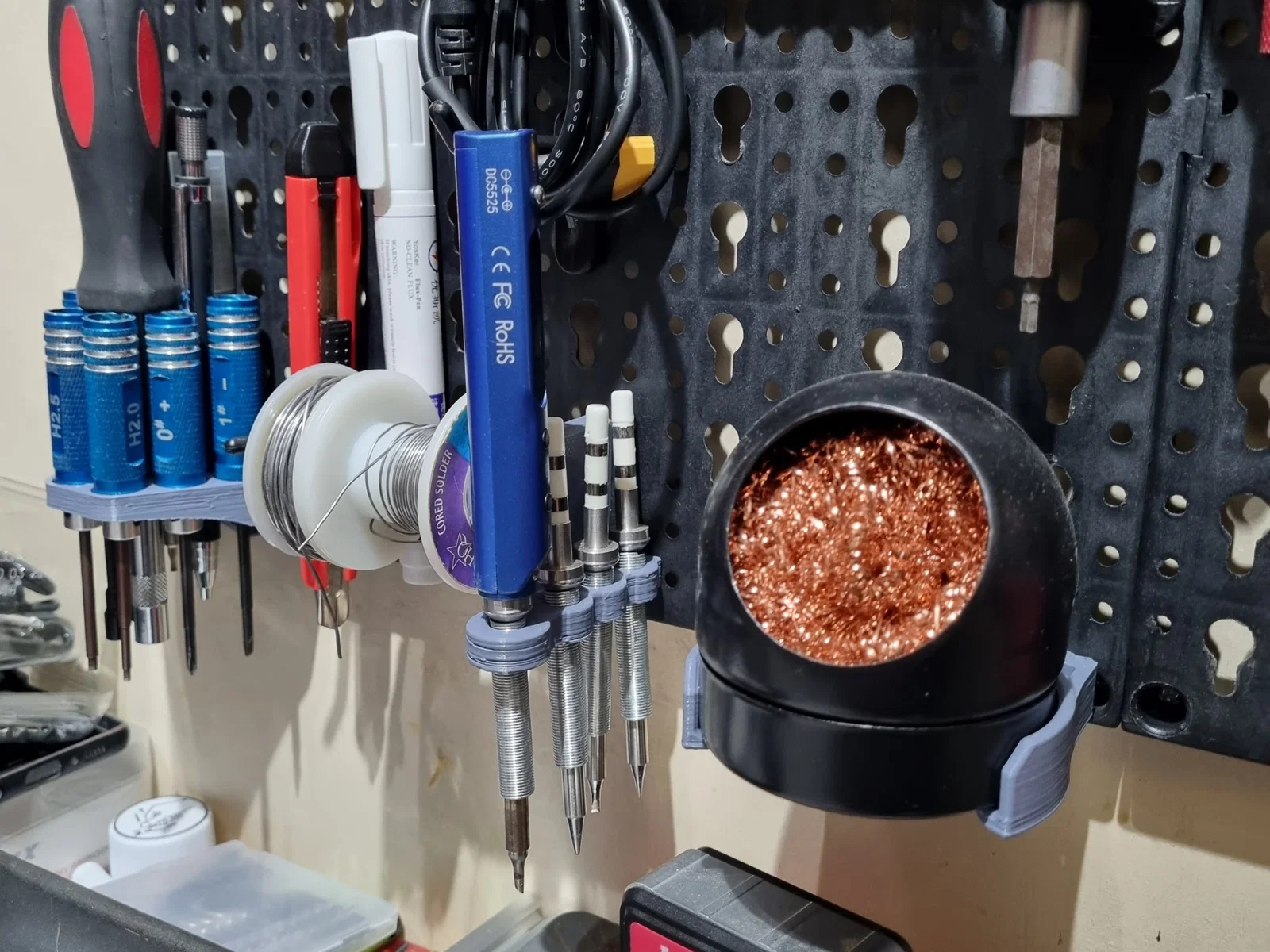

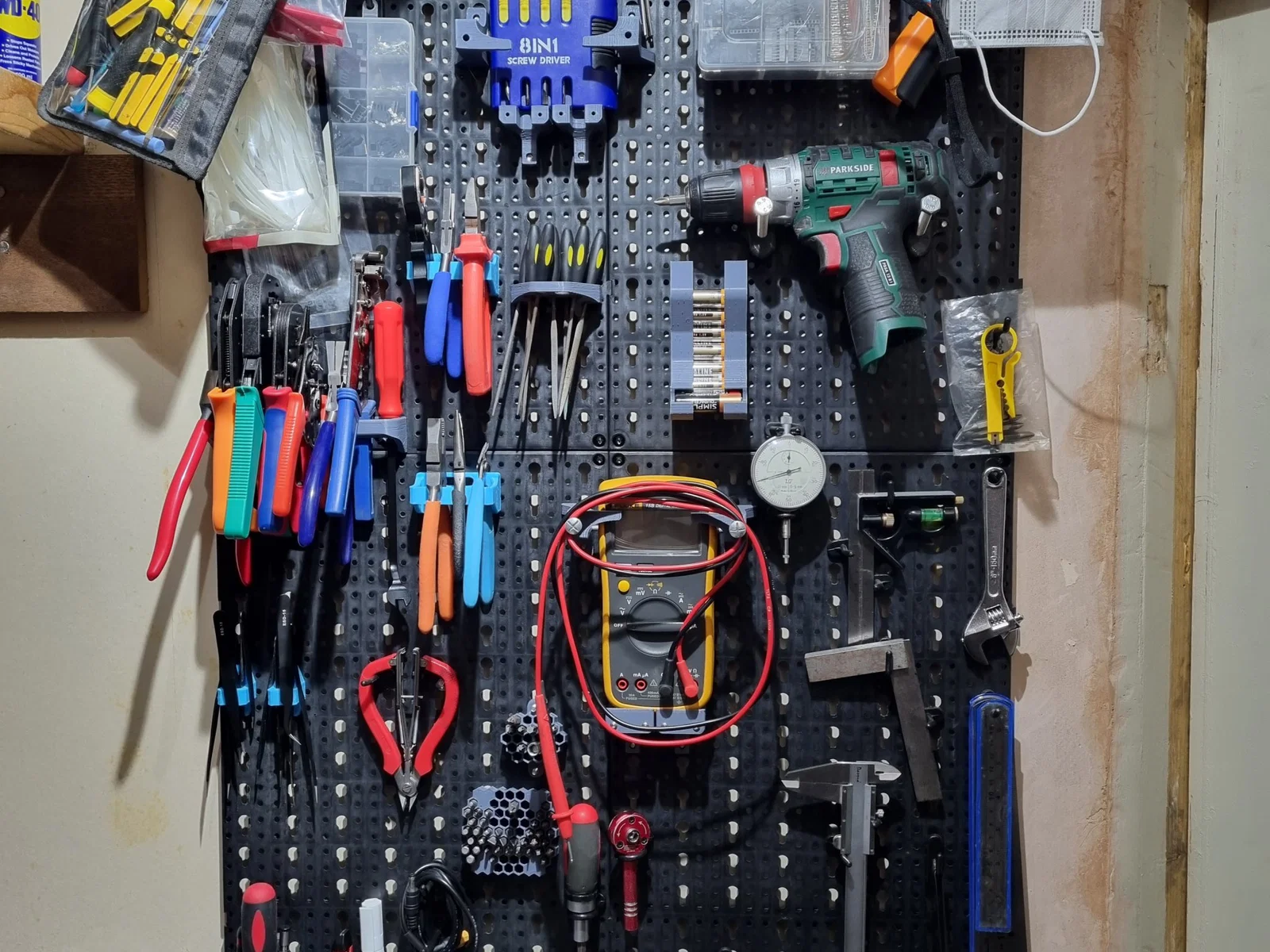

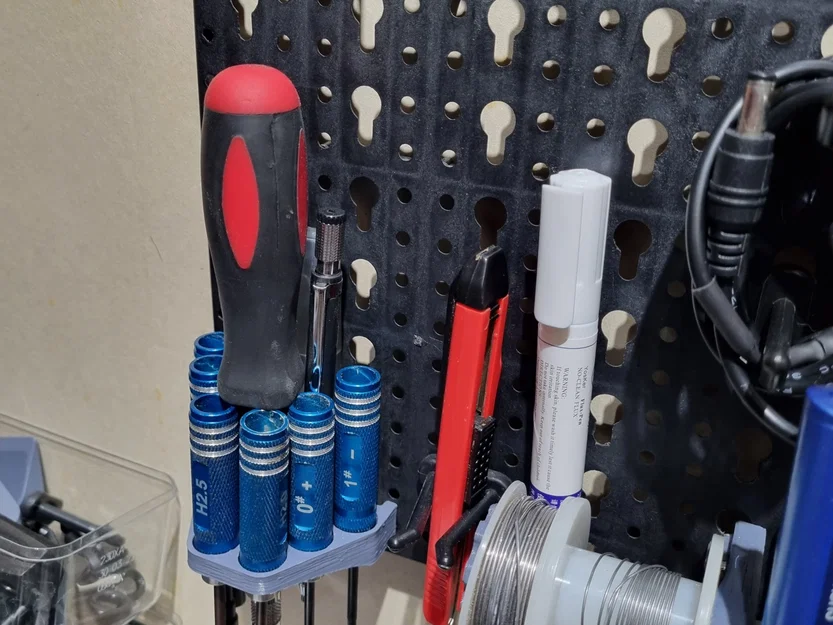

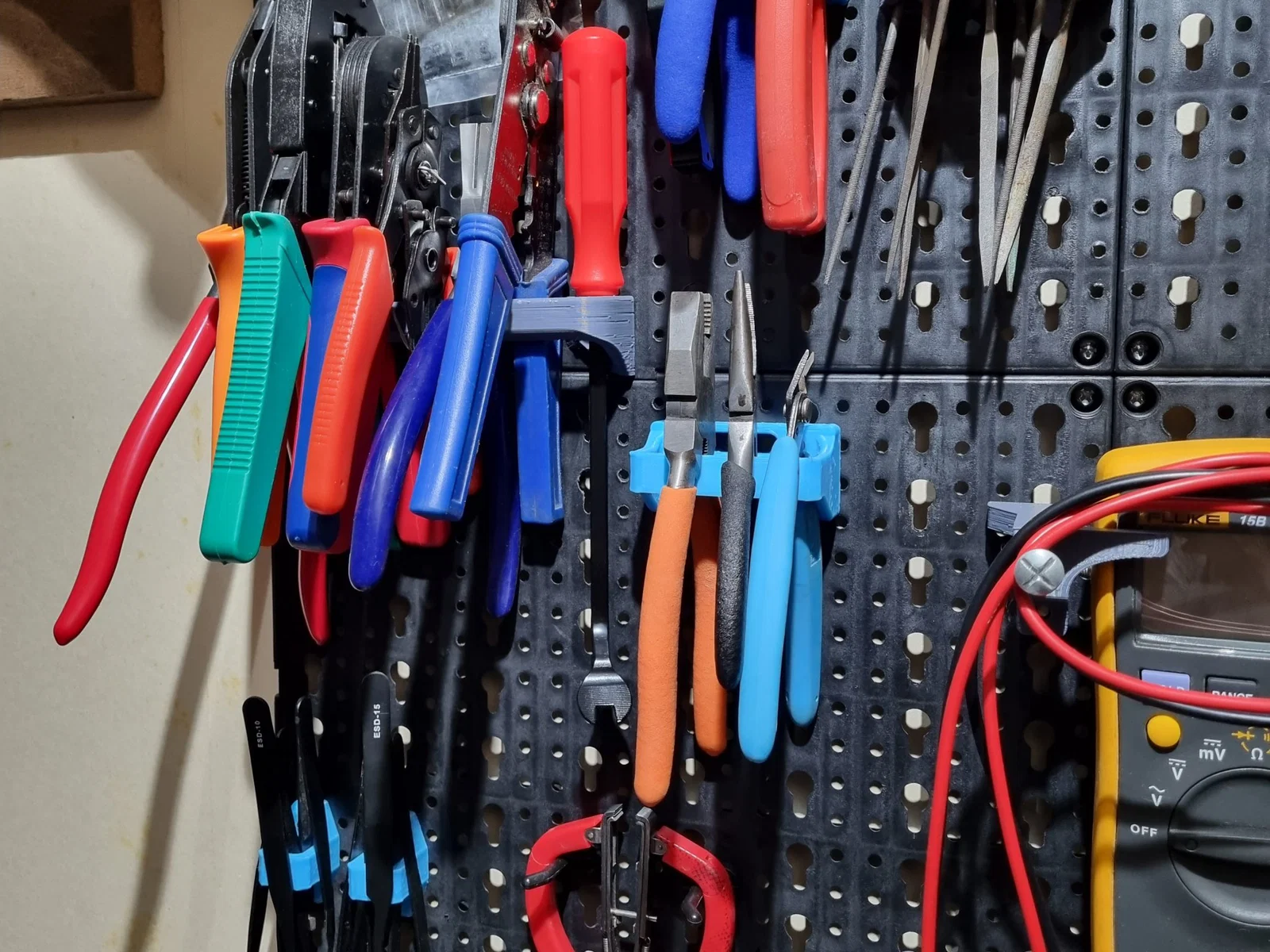

Giá đỡ dụng cụ cho hệ thống Pegboard

Đây là một bộ sưu tập các giá đỡ được thiết kế để sử dụng với hệ thống bảng ghim liên kết chung có vẻ như có sẵn từ nhiều nhà cung cấp khác nhau như Lidl, Parkside, VonHaus và TecTake, trong số những người khác.

Tôi tin rằng chúng gần như có thể thay thế cho nhau giữa các hệ thống đã đề cập ở trên, nhưng rõ ràng là tôi chưa thử nghiệm tất cả, vì vậy tôi sẽ đề xuất bạn nên kiểm tra khoảng cách lỗ ở trên với hệ thống của bạn và sau đó in một trong những giá đỡ nhỏ hơn như một bài kiểm tra trước khi quá vui mừng với bất kỳ bản in lớn nào.

Kích thước khoảng cách từ tâm lỗ lớn dựa trên các phép đo của tôi là:

• Theo chiều ngang: 38.5mm
• Theo chiều dọc: 25mm.

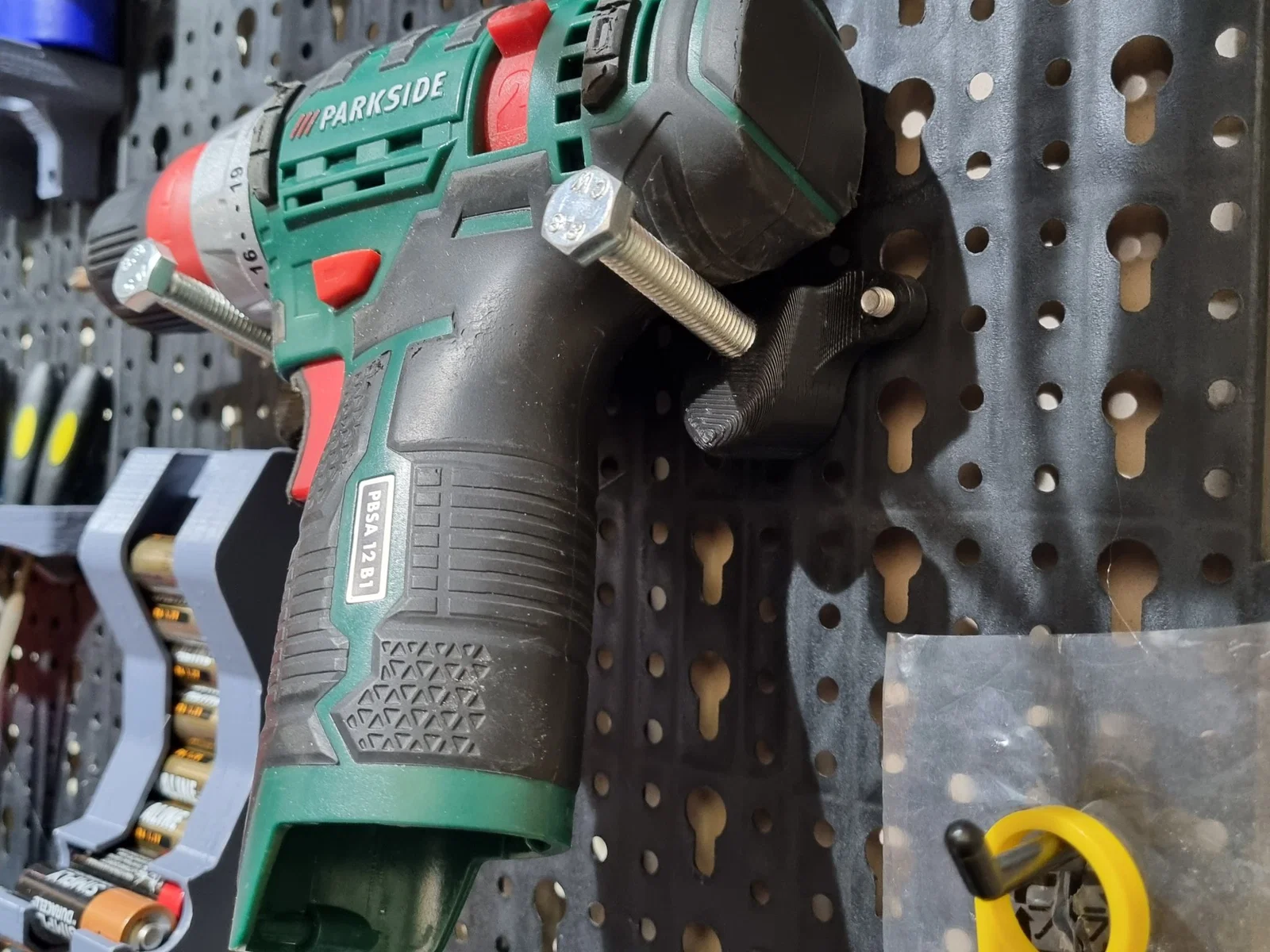

Các ý tưởng thiết kế chính đằng sau hầu hết các thiết kế của tôi thường hướng tới việc cố gắng giảm thiểu việc sử dụng các giá đỡ và giảm thiểu chất thải nhựa càng nhiều càng tốt, vì vậy tôi kết hợp các bu lông M5 ngắn với các giá đỡ nhựa, sử dụng đầu bu lông để giữ các giá đỡ - 8 đến 12mm hoạt động khá tốt, tùy thuộc vào độ mỏng của tường nền. Bạn có thể điều chỉnh mức độ chặt chẽ mà bạn muốn các giá đỡ vừa vặn bằng cách xoay các bu lông theo sở thích của bạn.

Một điều cần lưu ý, đặc biệt là khi tôi đã đưa các nhóm thiết kế vào cùng một thư mục, nếu bạn thấy nhiều tệp với tên cơ bản giống nhau, nhưng với các ký hiệu phiên bản hoặc biến thể khác nhau như - v1, hoặc, - i2 ở cuối, bạn nên sử dụng cái có số cao nhất vì những phiên bản này thường tinh chỉnh hơn.

Câu hỏi luôn được hoan nghênh và tôi sẽ cố gắng giúp đỡ khi có thể.
