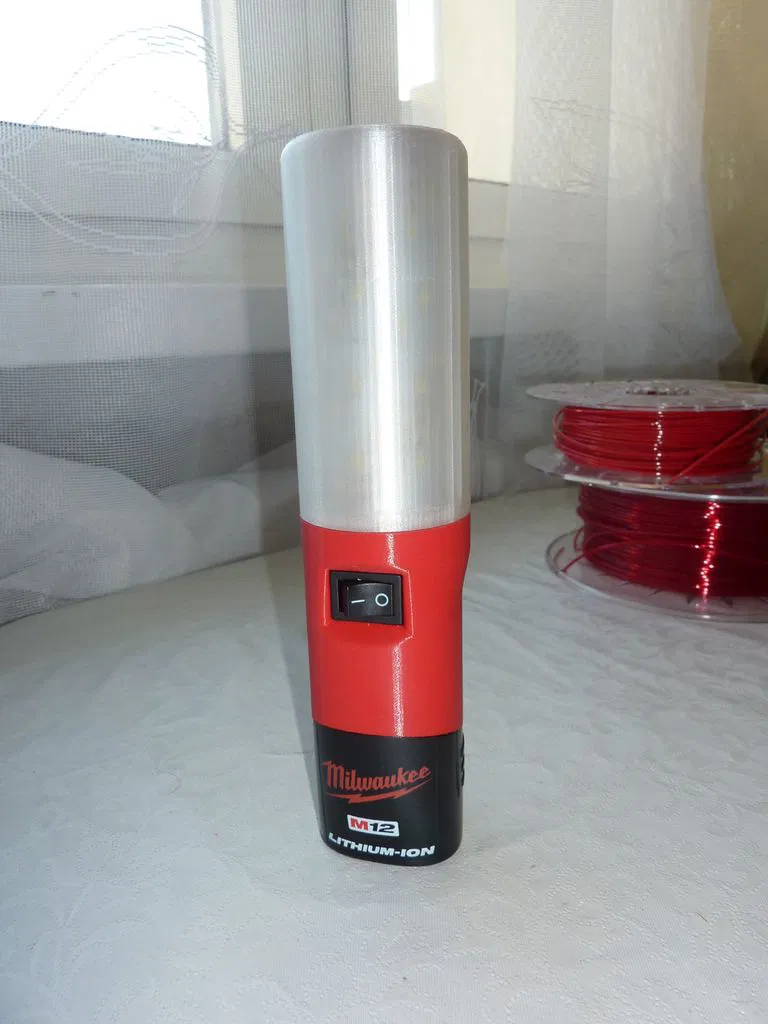

Đây là một chiếc đèn pin dạng lồng đèn dành cho pin Milwaukee M12.

Đây là thiết kế đầu tiên của tôi được làm bằng Fusion 360, vì vậy chất lượng có thể không hoàn hảo, nhưng nếu bạn muốn sử dụng thì cứ tự nhiên.

DANH SÁCH LINH KIỆN

Để lắp ráp, bạn sẽ cần:

  • Phần đế in 3D - nên dùng vật liệu chịu nhiệt cao (như ABS/PETG).
  • Phần giữ dải đèn LED in 3D - nên dùng vật liệu chịu nhiệt cao (như ABS/PETG).
  • Phần chao đèn in 3D - cần vật liệu trong suốt chịu nhiệt cao. Tôi đã dùng PETG trong suốt.
  • 150cm dải đèn LED trắng, tự dính, 12V
  • 2 cái đầu nối đực dạng lưỡi gà 6.3mm
  • 1 cái công tắc gạt bật/tắt 21x15mm
  • 35cm dây điện
  • Mỏ hàn

Hướng dẫn in

Lưu ý quan trọng: Tùy thuộc vào công suất của dải đèn LED bạn định sử dụng, bạn có thể cần chọn vật liệu chịu nhiệt cao cho tất cả các bộ phận.

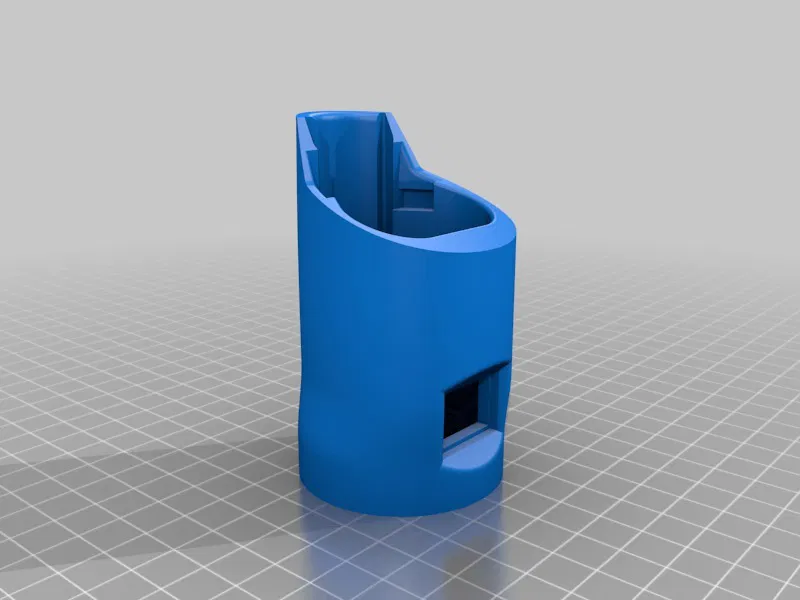

Phần đế

In với ren ở dưới cùng. Cần có vật liệu hỗ trợ. Dùng kìm để loại bỏ vật liệu hỗ trợ bên trong. Đừng lo lắng quá nếu nó không đẹp, vì phần bên trong không nhìn thấy được sau khi lắp ráp. Tôi đã dùng độ điền đầy 25% với lớp vỏ 1mm.

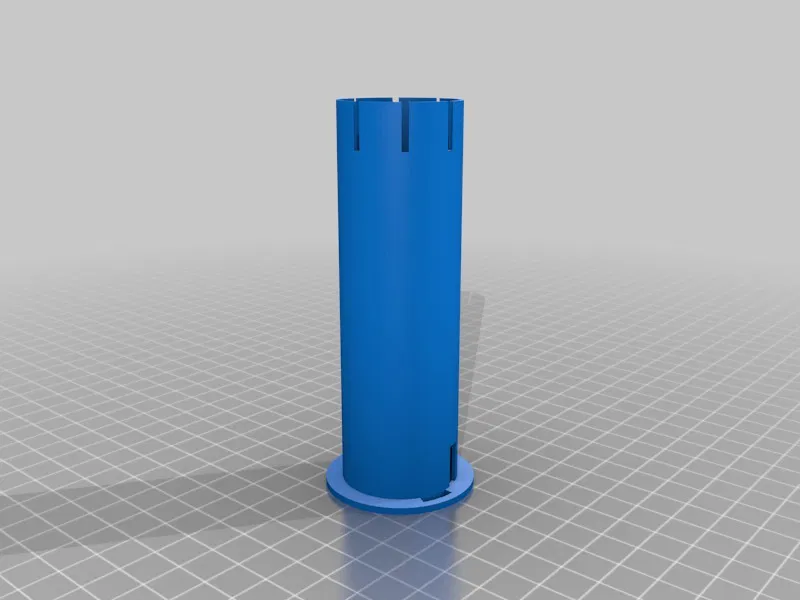

Phần giữ dải đèn LED

In với phần vành rộng ở dưới cùng. Không cần vật liệu hỗ trợ. Phần này không nhìn thấy được.

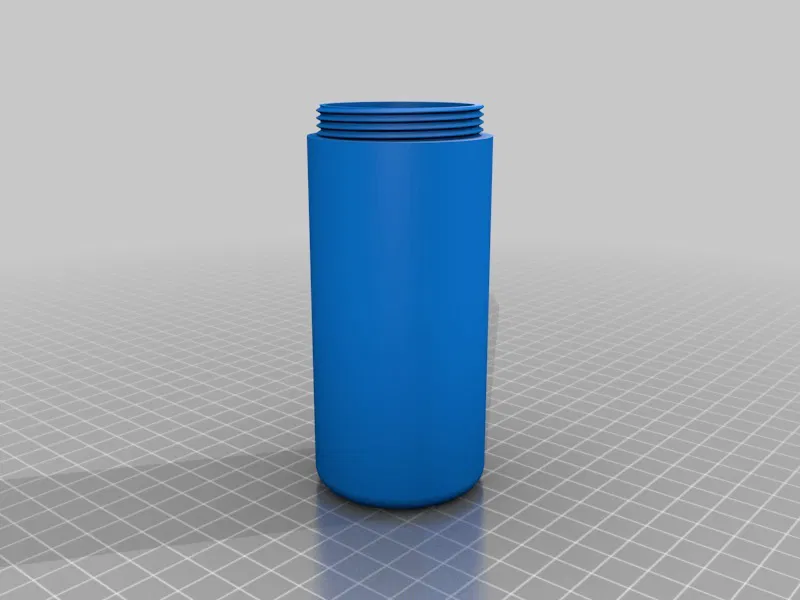

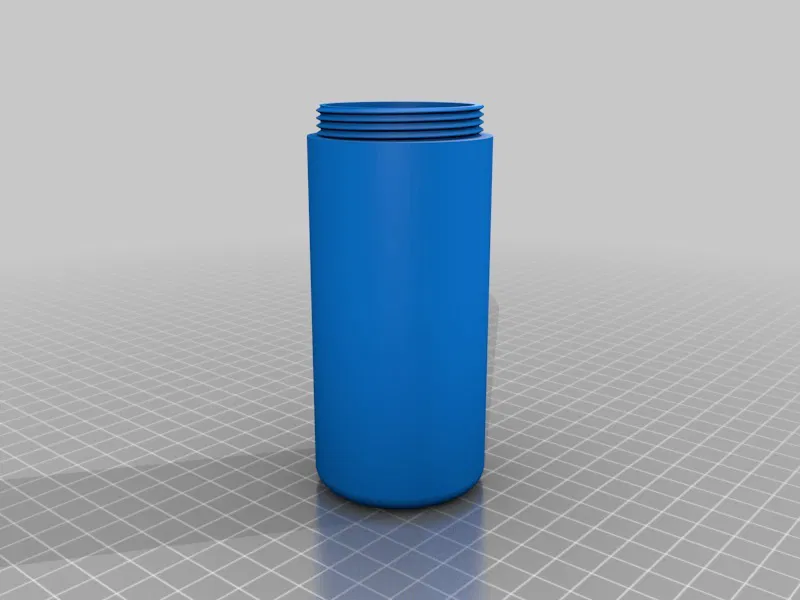

Phần chao đèn

In bằng vật liệu trong suốt (tôi đã dùng PETG trong suốt) với ren ở trên cùng. Tôi đã dùng độ điền đầy 100% (chỉ dùng ở khu vực nhỏ gần ren). Có thể sử dụng một số vật liệu hỗ trợ để đạt được cạnh tròn đẹp.

Hướng dẫn lắp ráp

  • In tất cả 3 bộ phận (tôi đã tải lên hai phiên bản chao đèn, nhưng chỉ cần một). Dùng kìm để loại bỏ vật liệu hỗ trợ khỏi bộ phận đế.
  • Đảm bảo rằng chao đèn có thể vặn vào đế. Bạn có thể cần vặn/mở ra vài lần để đảm bảo loại bỏ hết vật liệu thừa.
  • Đảm bảo pin M12 có thể lắp vào/tháo ra khỏi đế.
  • Hàn hai đoạn dây dài 15cm vào một bên của dải đèn LED.

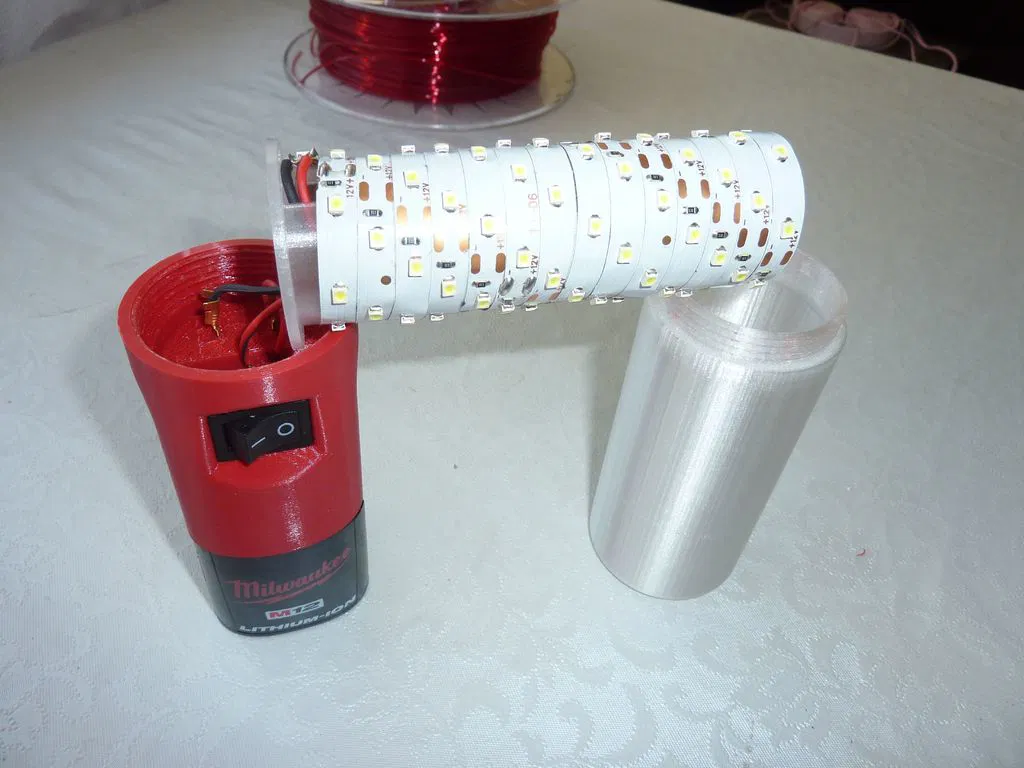

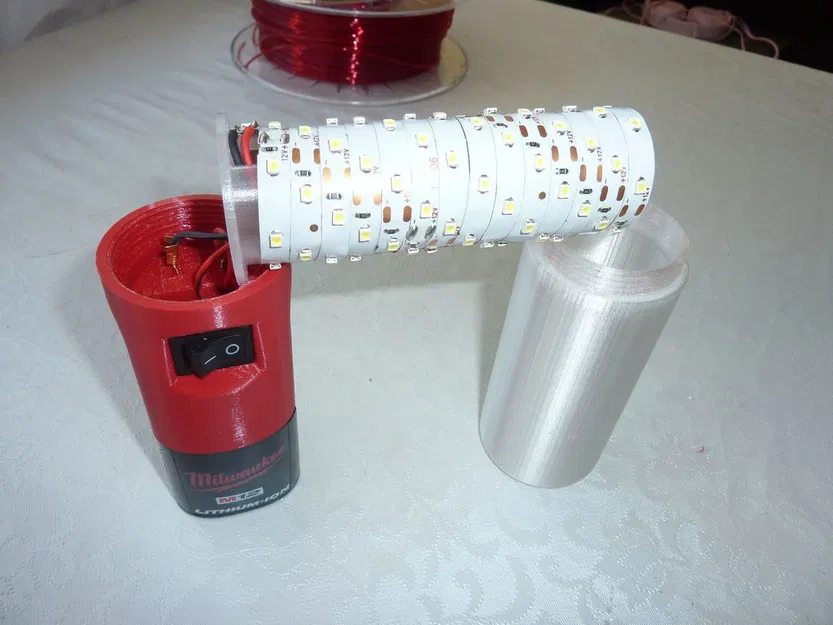

  • Gắn dải đèn LED vào bộ phận giữ dải đèn LED in 3D. Luồn cả hai dây qua một lỗ nhỏ ở đáy bộ phận giữ dải đèn LED và bắt đầu gắn dải đèn LED từ dưới lên theo hình xoắn ốc (xem ảnh). Dây điện nên lòi ra từ bên trong hình trụ. Sử dụng một trong các rãnh trên để móc phần cuối của dải đèn LED lại để nó không bị bung ra khỏi hình trụ.
  • QUAN TRỌNG: Luồn một trong những dây đã hàn qua lỗ công tắc trên bộ phận đế (từ trong ra ngoài) và hàn nó vào đầu nối đầu tiên của công tắc gạt bật/tắt. Vì dây dài 15cm, bạn sẽ có rất nhiều không gian ở đây. Khi bạn hàn công tắc, về cơ bản là bạn đang kết nối nó với hình trụ dải đèn LED. Dây điện phải được luồn sẵn qua lỗ trên đế.
  • Hàn dây dài 5cm vào đầu nối thứ hai của công tắc gạt bật/tắt.
  • Hàn đầu nối lưỡi gà đực 6.3mm đầu tiên vào đầu còn lại của dây dài 5cm.
  • Hàn đầu nối lưỡi gà đực 6.3mm thứ hai vào dây thứ hai gắn với dải đèn LED.
  • Đặt công tắc gạt bật/tắt vào vị trí cuối cùng trên đế.

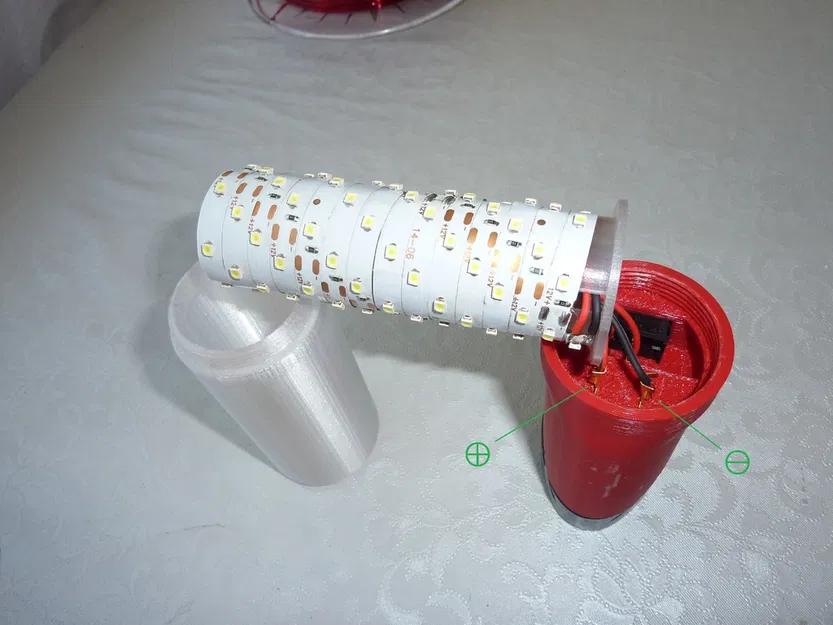

  • Kiểm tra xem đầu nối lưỡi gà nào là + và đầu nối nào là -.

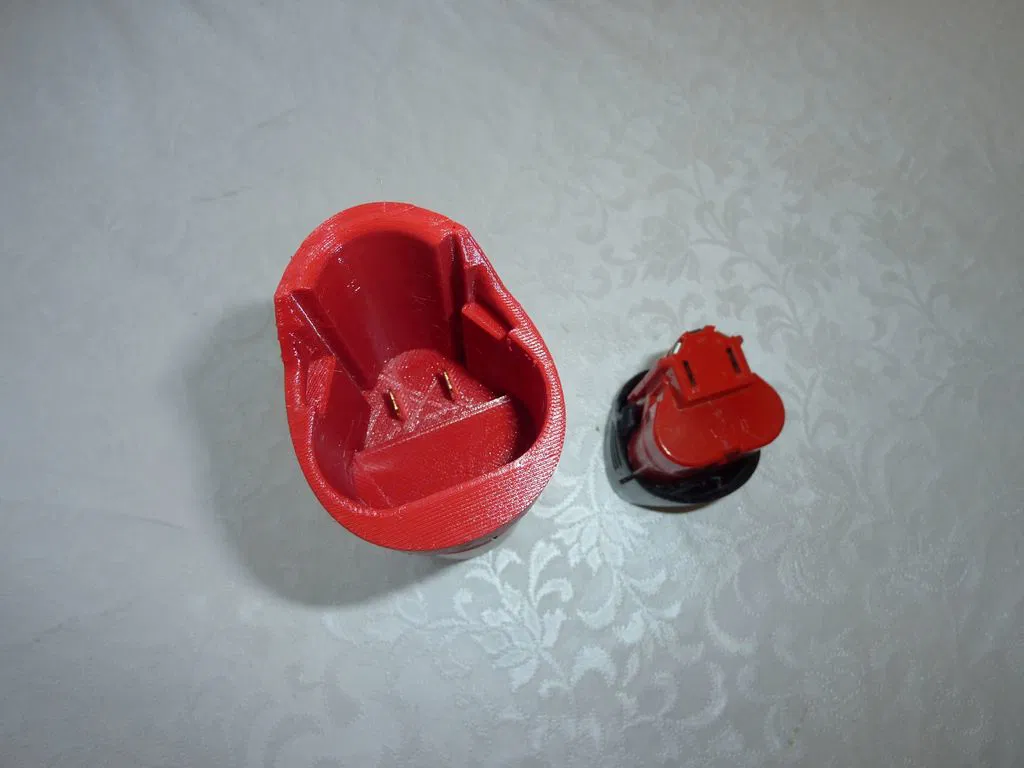

  • Đặt các đầu nối lưỡi gà vào vị trí cuối cùng bên trong đế. Dùng kìm để đẩy chúng qua các lỗ. Cố gắng không làm cong chúng.
  • Lắp pin M12 vào đế, bật công tắc và kiểm tra xem dải đèn LED có hoạt động bình thường không.
  • Đặt hình trụ có dải đèn LED vào trong đế, luồn dây điện vào bên trong hình trụ.

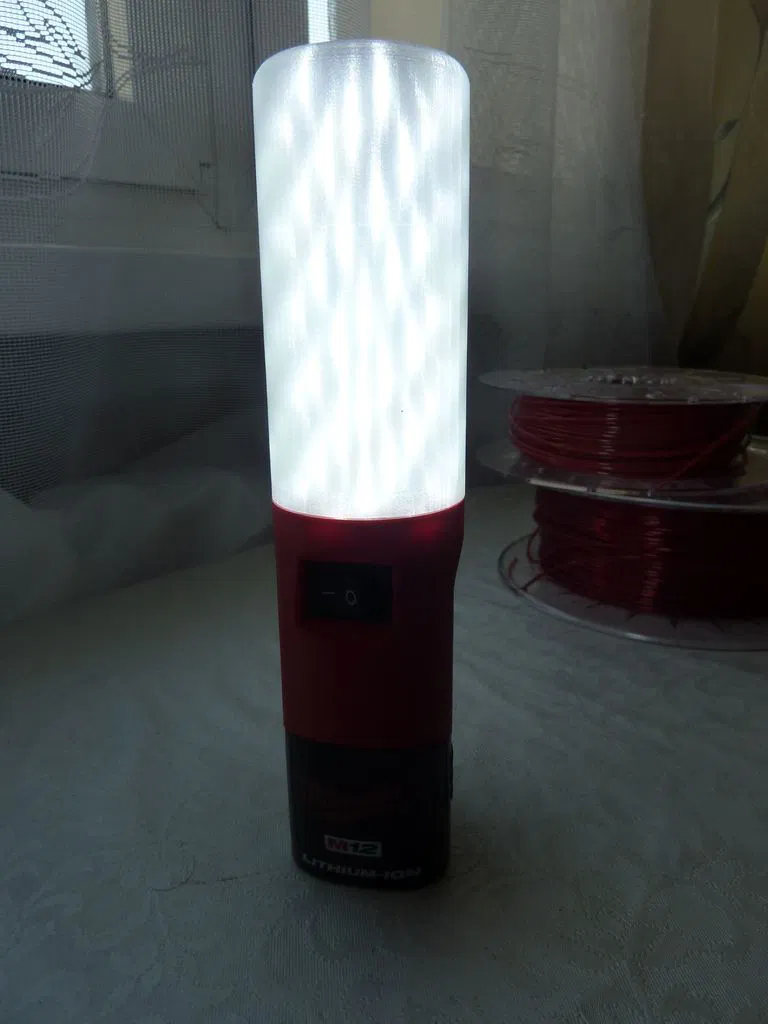

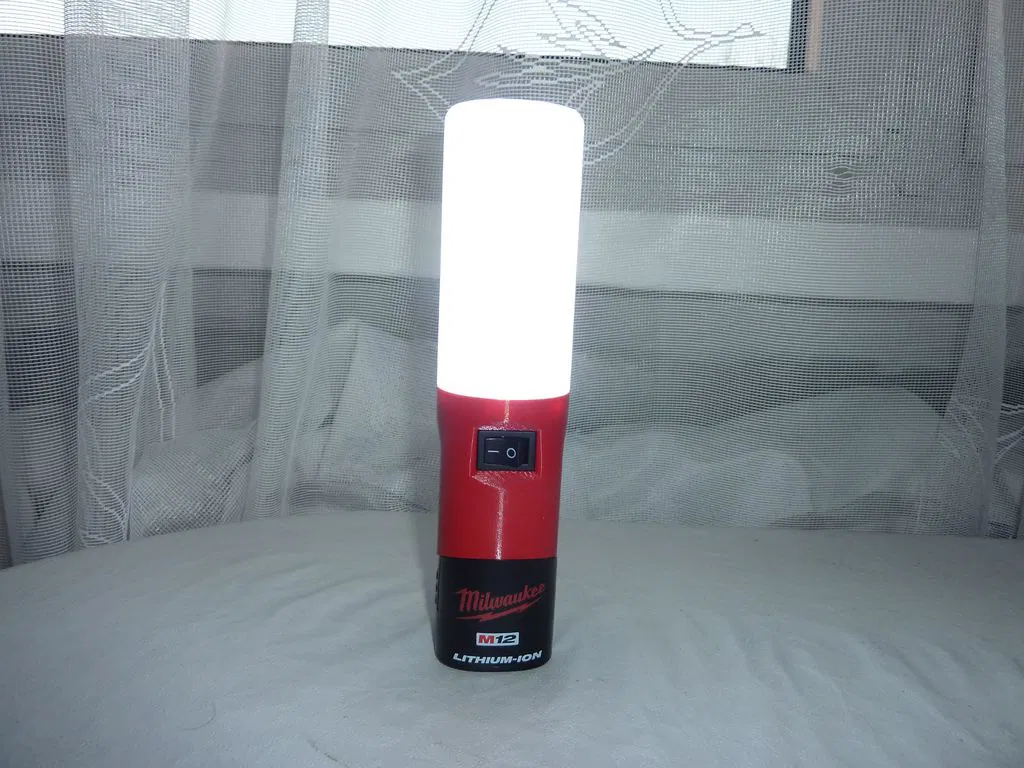

  • Vặn chao đèn vào đế. Xin chúc mừng, bạn đã có một chiếc đèn lồng hoạt động :)

Ghi chú cuối

Điện áp pin M12 dao động từ 12.6V đến 8.4V. Vì không có bộ điều chỉnh điện áp/dòng điện, đèn LED sẽ sáng hơn khi pin đầy và mờ dần khi pin xả. Nhưng nó vẫn nên cho ra nhiều ánh sáng.

Để khắc phục điều này, có thể sử dụng dải đèn LED 24V với bộ chuyển đổi DC-DC tăng áp. Sẽ có đủ không gian bên trong bộ giữ dải đèn LED để đặt bộ chuyển đổi như vậy vào.
