Hộp Đựng Pin Tùy Chỉnh In-Place Cho Pin Cúc Áo và Pin Trụ

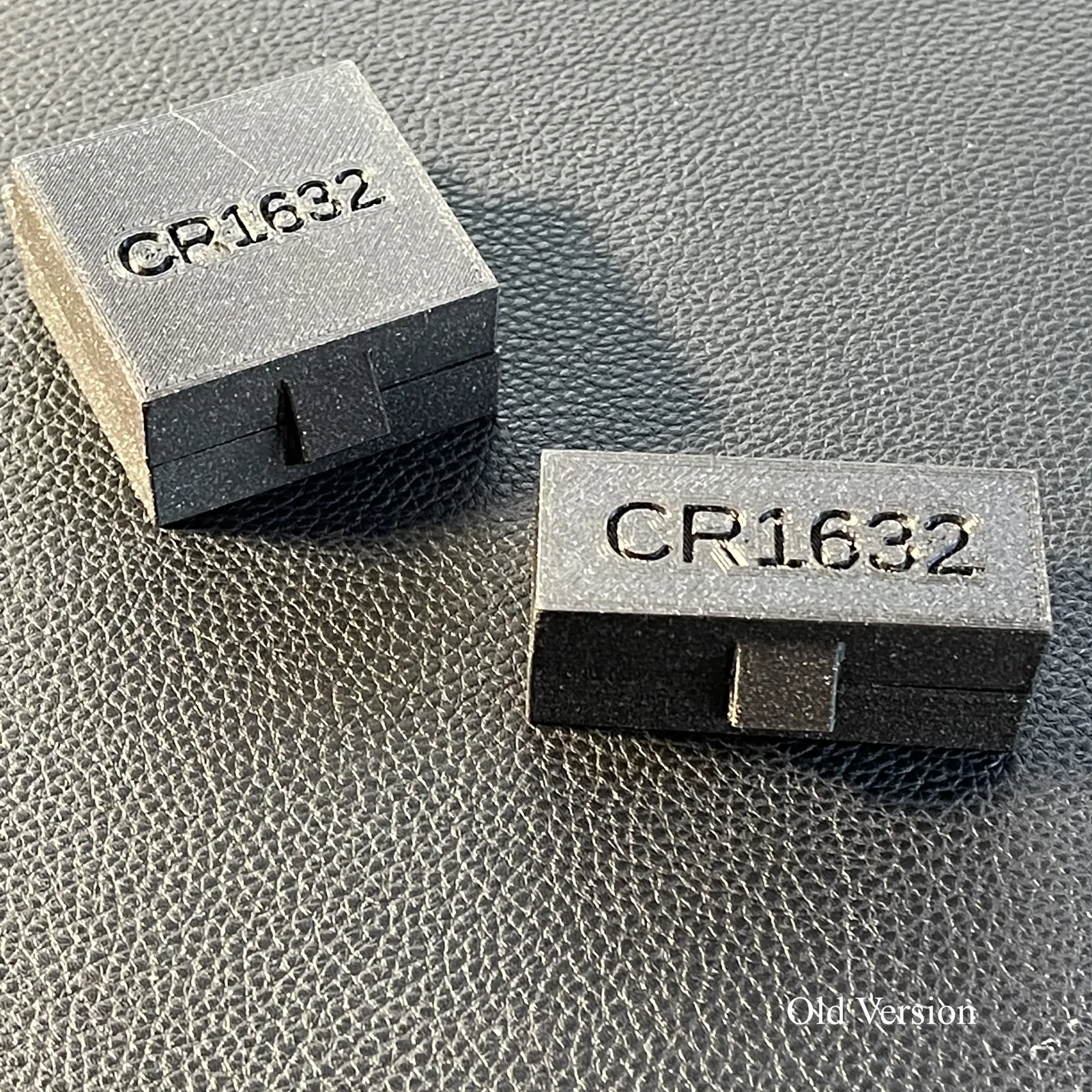

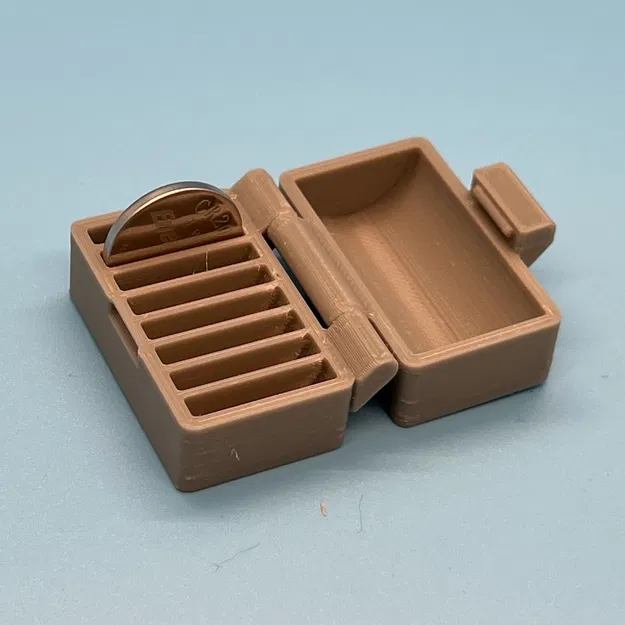

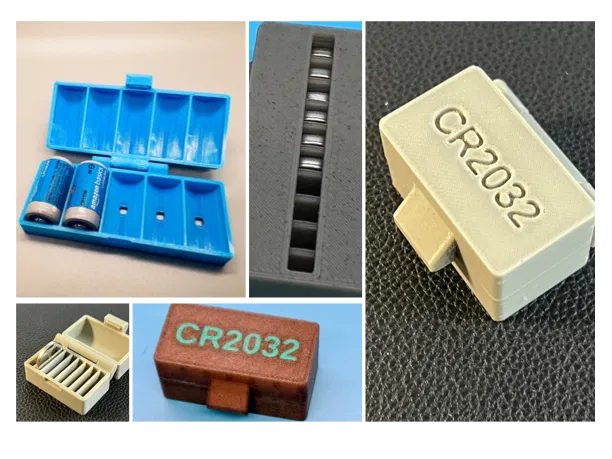

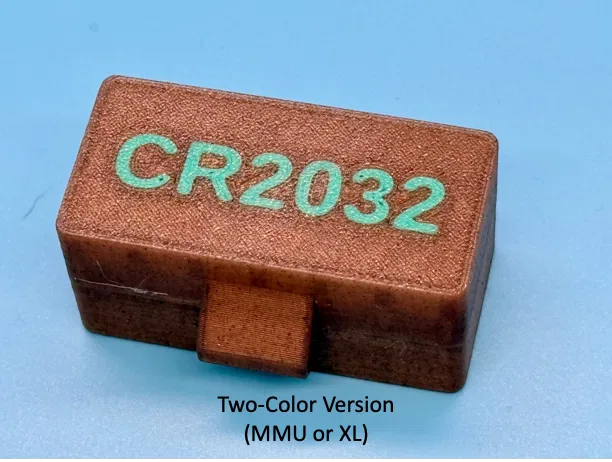

Mẫu in-place để đựng pin dạng cúc áo hoặc pin trụ tròn. Có kèm theo một số mẫu ví dụ và mã nguồn OpenSCAD, cho phép tùy chỉnh hoàn toàn. Hướng dẫn dưới đây dành cho pin dạng cúc áo. Phiên bản dành cho pin trụ tròn hoạt động tương tự nhưng không có nhiều tùy chọn tùy chỉnh. (Lưu ý: Đối với pin trụ tròn, bản thân tôi chỉ thử nghiệm với pin CR123A). Chưa được cập nhật (tính đến nay). Cập nhật ngày 16/04/2025: * Thêm tùy chọn in chữ với màu khác bằng máy in MMU hoặc máy in đa đầu phun.

• Viết lại cách thêm văn bản vào mô hình.
• Phiên bản OpenSCAD dành cho nhà phát triển, tải về miễn phí, hiện đã được yêu cầu. Ủa… khoan… OpenSCAD? Là cái gì vậy?! Tôi có cần phải học viết mã không? Không, bạn không cần! Thực ra nó rất đơn giản, và bạn không cần phải “biết tiếng SCAD” để tạo ra những hộp đựng pin tùy chỉnh của riêng mình. Chỉ cần xem tệp PDF với hướng dẫn từng bước mà tôi đã tải lên đây (Trang Tệp > Các tệp khác), để xem việc thiết kế một hộp tùy chỉnh theo thông số kỹ thuật của bạn dễ dàng như thế nào. Các tham số chính cần thay đổi là: * Tên của pin. Tên được in trên nắp hộp.
• Kích thước của pin. Pin loại CR có kích thước được mã hóa trong tên của chúng, ví dụ CR2032 nghĩa là đường kính 20 mm và độ dày 3,2 mm.
• Số lượng pin trong một "cột". Mặc định là 10.
• Số "cột" đặt cạnh nhau. Từ 1 đến 3, mặc định là 1.

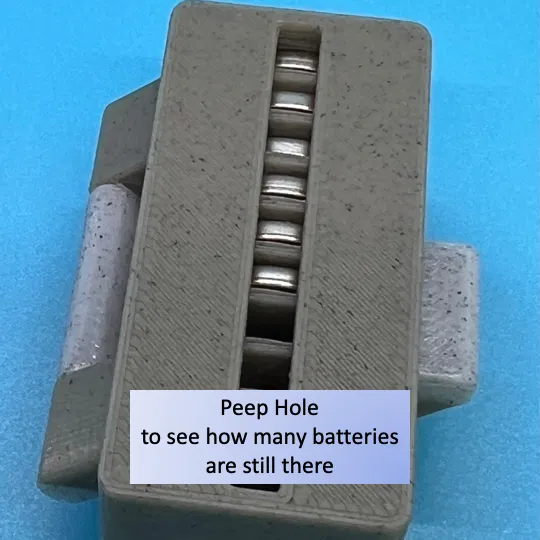

• Lỗ nhìn xuyên ở đáy, để kiểm tra xem còn bao nhiêu pin trong hộp. (Tùy chọn).

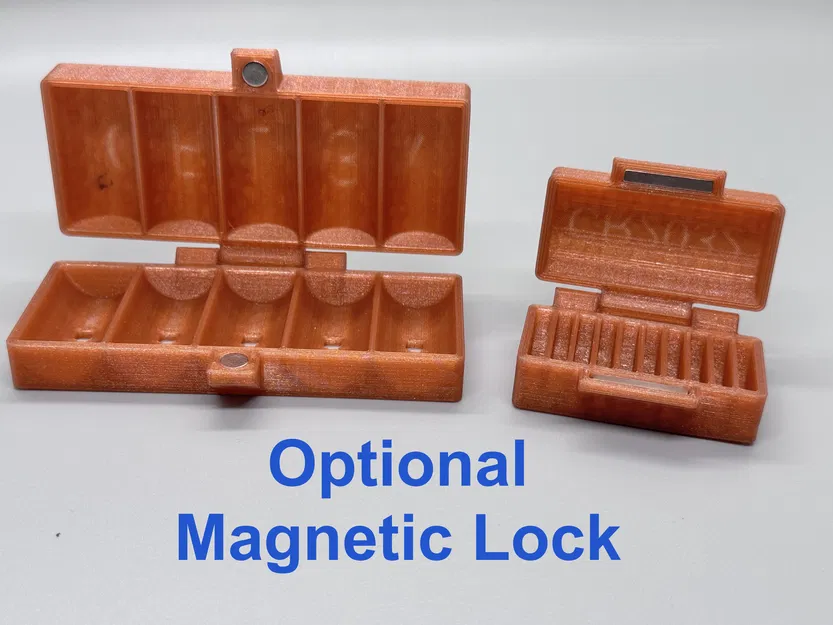

• Loại khóa: Loại ban đầu là chốt cài. Thay vào đó, bạn có thể sử dụng nam châm. Hiện đang hỗ trợ: nam châm tròn 6 x 3 mm và nam châm chữ nhật 20 x 3 x 2 mm.

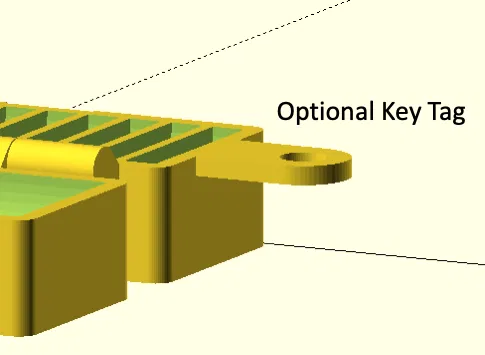

• Đối với móc khóa tùy chọn, xem bên dưới Tùy chọn Khác. QUAN TRỌNG: Mặc dù quy ước đặt tên của pin CR thường biểu thị kích thước thực tế của chúng (xem ở trên), nhưng tất nhiên — dĩ nhiên là 😡 — có những ngoại lệ. Ví dụ, trong khi pin CR2412 có đường kính dự kiến là 24mm, thì CR2450 và CR2477 có đường kính là 24,5mm. Thật là... Hãy tìm kiếm trên Google hoặc truy cập một trang web như https://www.cheap-batteries.com/coin_batttery_chart.html để kiểm tra lại kích thước pin của bạn! #### Hướng dẫn in: Độ cao lớp 0,2 hoặc thấp hơn. Không cần vật liệu hỗ trợ (trừ khi bạn in phiên bản móc khóa). Bản lề của hộp này là loại in-place. Tôi đã sử dụng khoảng hở 0,2mm, đủ tốt cho hầu hết các máy in được cân chỉnh tốt. Lần đầu tiên bạn di chuyển bản lề có thể cần một chút lực. Mở và đóng hộp lặp đi lặp lại sẽ giúp bản lề di chuyển mượt mà hơn. Tương tự như chốt cài, có thể hơi khó mở vài lần đầu. Mở và đóng nó vài lần, và nó sẽ ổn. Giống như tất cả các mẫu in-place, bạn có thể thấy rằng đối với máy in của mình, khoảng hở có thể quá cao hoặc quá thấp (một phần bản lề bị dính vào nhau). Than ôi, các máy in khác nhau có dung sai khác nhau, vì vậy không có cách nào đảm bảo chắc chắn một mô hình hoạt động ở mọi nơi. Nếu bạn gặp sự cố, bạn có thể muốn thử thu phóng mô hình một chút, chẳng hạn lên 103% hoặc hơn, để tạo thêm khoảng hở. Hoặc sử dụng giấy nhám/dremel. Khóa nam châm: Các khe cắm nam châm được thiết kế để ép vừa. Tuy nhiên, các nhãn hiệu nam châm khác nhau có thể có kích thước hơi khác nhau. Nếu cần, hãy dùng keo siêu dính để giữ chúng cố định. Hãy đảm bảo hai nam châm được lắp sao cho chúng hút nhau!!! Rất dễ bị nhầm lẫn. Nếu bạn có máy in với nhiều đầu phun như Prusa XL hoặc máy in có bộ đa vật liệu (MMU): có tùy chọn in chữ nhãn với màu khác. Chọn tùy chọn đó trong customizer, render và lưu. Tải STL vào Prusaslicer. Nhấp chuột phải vào nó và chọn Split > To parts. Chọn các bộ phận tạo nên văn bản và gán một đầu phun khác cho chúng. Xem ví dụ tệp 3md. Đối với máy in một đầu phun, tôi đã tải lên một tệp 3mf hiển thị cách chèn màu nhấn, bằng cách thay đổi vật liệu thủ công, bằng cách thêm thay đổi vật liệu thủ công ở 1,2 mm (cho màu nhấn) và một thay đổi thứ hai ở 1,6 mm (quay lại màu ban đầu) trong Prusaslicer. #### Lịch sử phiên bản Cập nhật ngày 21/05/2024: * Thêm tùy chọn sử dụng khóa nam châm thay vì chốt cài.
• Điều chỉnh bản lề một chút để tránh bị kẹt giữa phần trên và phần dưới của hộp. Cập nhật ngày 11/10/2023: Thêm phiên bản cho pin trụ tròn như AA, CR123, v.v. Cập nhật ngày 19/01/2023: * Sửa lỗi nghiêm trọng có thể ngăn văn bản trên nắp được tạo ra.
• Thiết kế lại cách vẽ văn bản trên nắp. Các trường hợp bị tràn bây giờ sẽ hiếm hơn, và tôi đã thêm tùy chọn để thay đổi kích thước văn bản thủ công. Nguyên nhân có thể do khả năng xử lý văn bản thô sơ của OpenSCAD.
• Theo gợi ý của @dimo414, tôi đã thay đổi kiểu lỗ nhìn xuyên để kéo dài lên trên cùng của nắp. Đối với những người thích kiểu cũ, nó có sẵn dưới dạng tùy chọn.

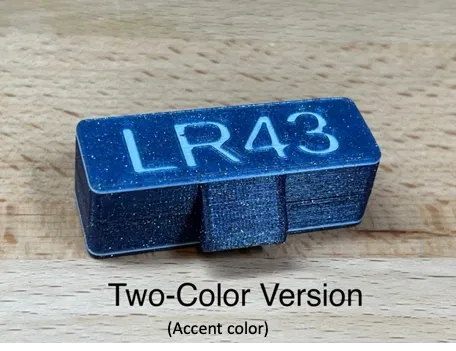

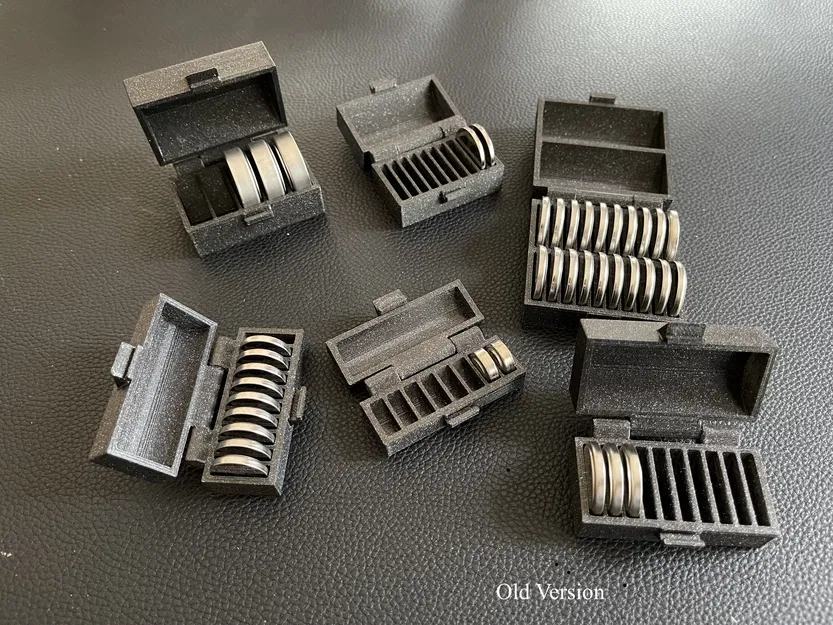

• Sửa lỗi assertion do phạm vi dưới của đường kính pin không hợp lệ. Cập nhật ngày 17/01/2023: @petrus2999 đề xuất thêm tùy chọn có vách ngăn ở trên, ngoài đáy. Đây rồi. Lưu ý: Bản thân tôi chưa in thử. Cập nhật ngày 07/09/2022: Tôi rất thích ý tưởng của @PixxelSnake về một "lỗ nhìn xuyên" ở đáy để xem còn lại bao nhiêu pin. Tôi đã thêm nó vào script và đặt làm mặc định. Thậm chí còn hoạt động với nhiều hàng pin. Tuy nhiên, nếu bạn muốn tắt nó, hãy xem trong Tùy chọn Khác trong bảng tùy chỉnh. Ngoài ra, tôi đã loại bỏ phiên bản có thiết kế chốt cài cũ. Cập nhật ngày 02/09/2022: Thêm tệp 3mf với các lần thay đổi vật liệu thủ công cho phiên bản hai màu. Cập nhật ngày 02/01/2022: Một số nhận xét cho rằng chốt cài không hoạt động tốt với một số người dùng. Phiên bản mới có thiết kế chốt cài khác. Cập nhật ngày 12/04/2021: Nhờ @wolph gợi ý sử dụng hàm cube_fillet, tôi đã thêm nó vào mã OpenSCAD để tạo các cạnh bo tròn. Hình ảnh vẫn từ phiên bản gốc của tôi. Nếu bạn thích những gì tôi đang làm… … hãy cân nhắc mua cho tôi một ly cà phê hoặc tham gia Câu lạc bộ của tôi.
