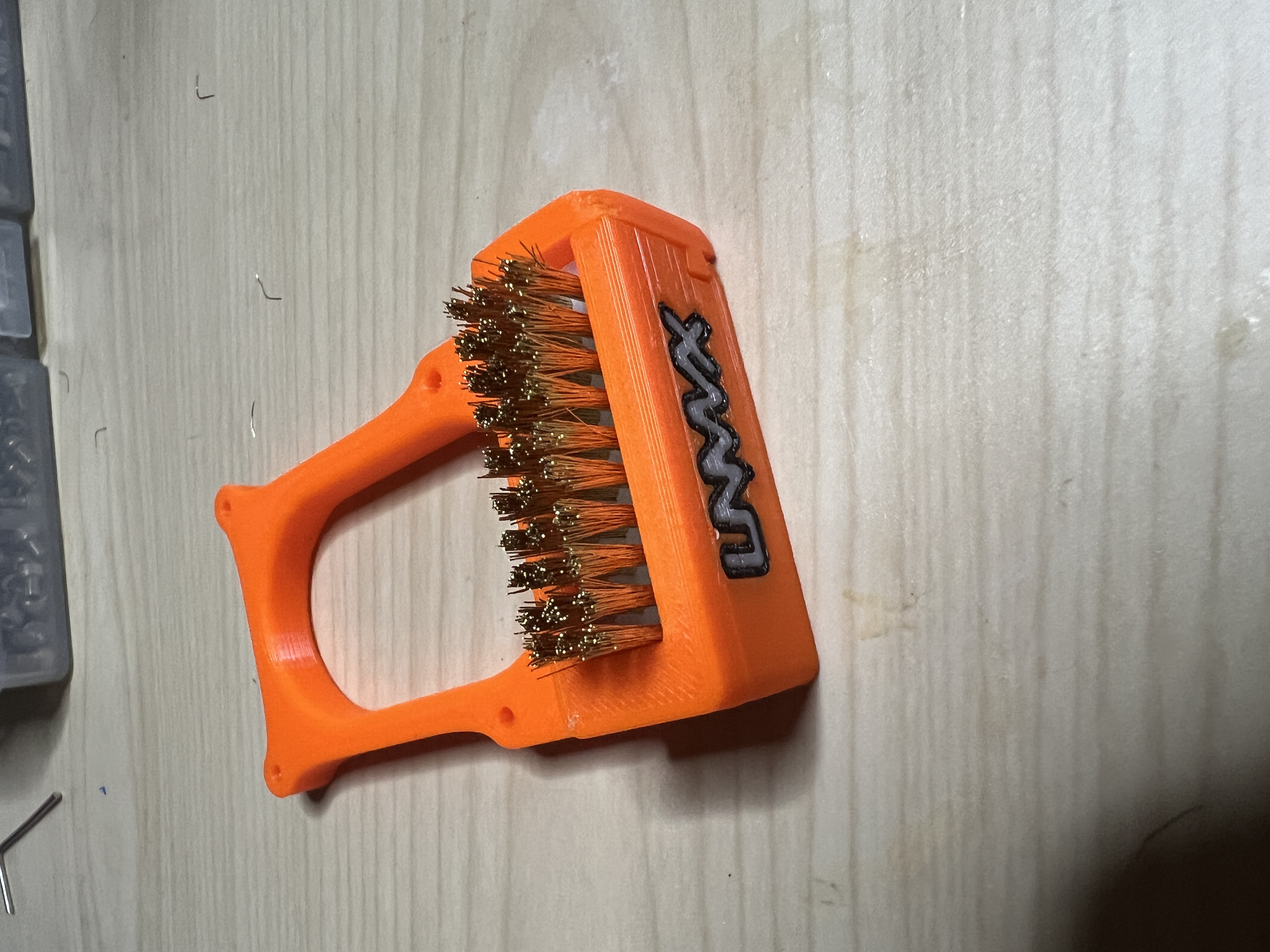

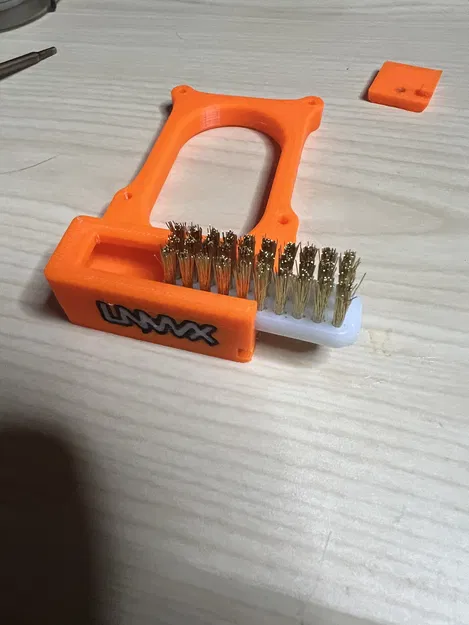

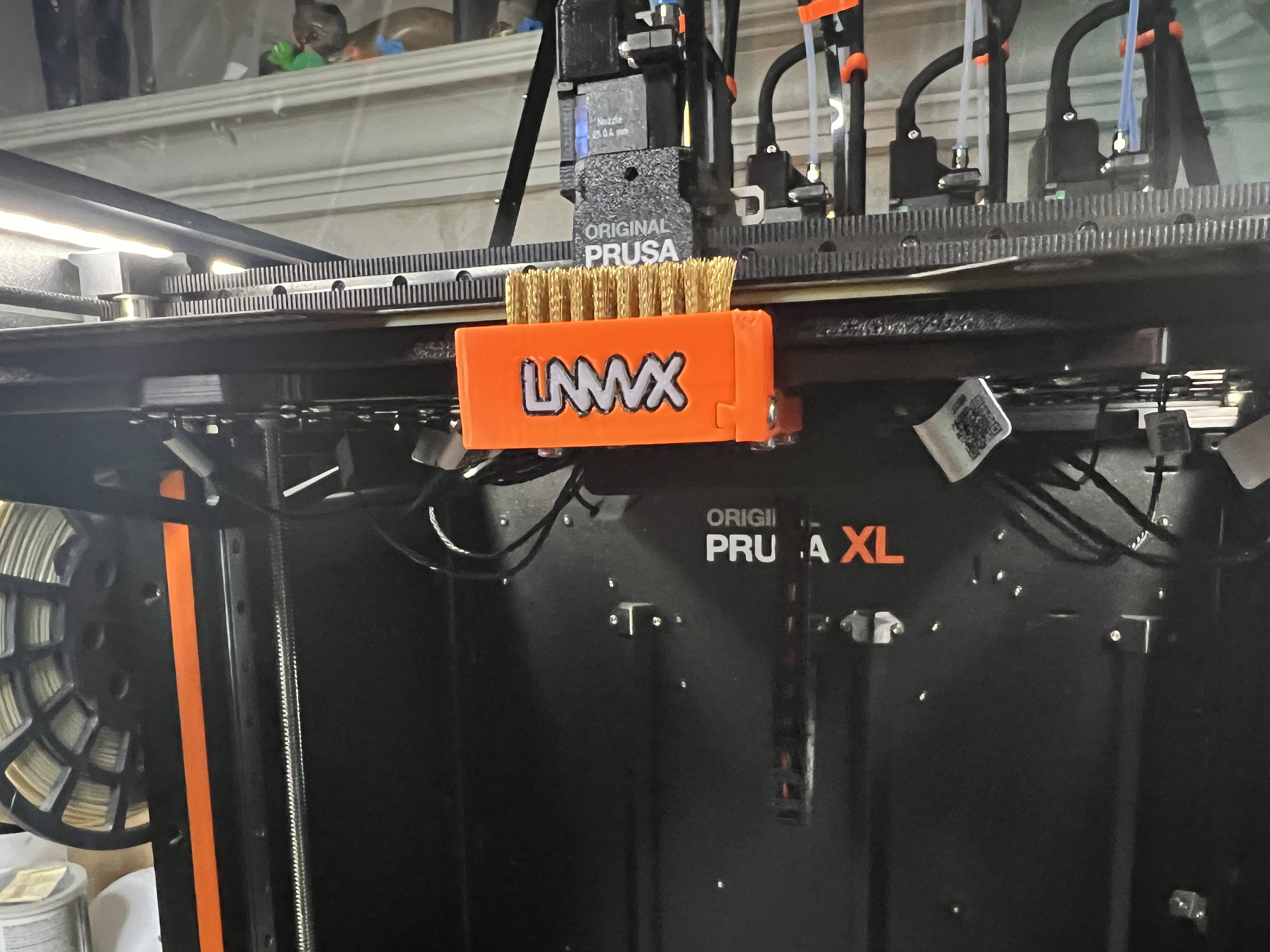

XL Front Mount Nozzle Brush (Sử dụng Bàn chải Voron FYSETC)

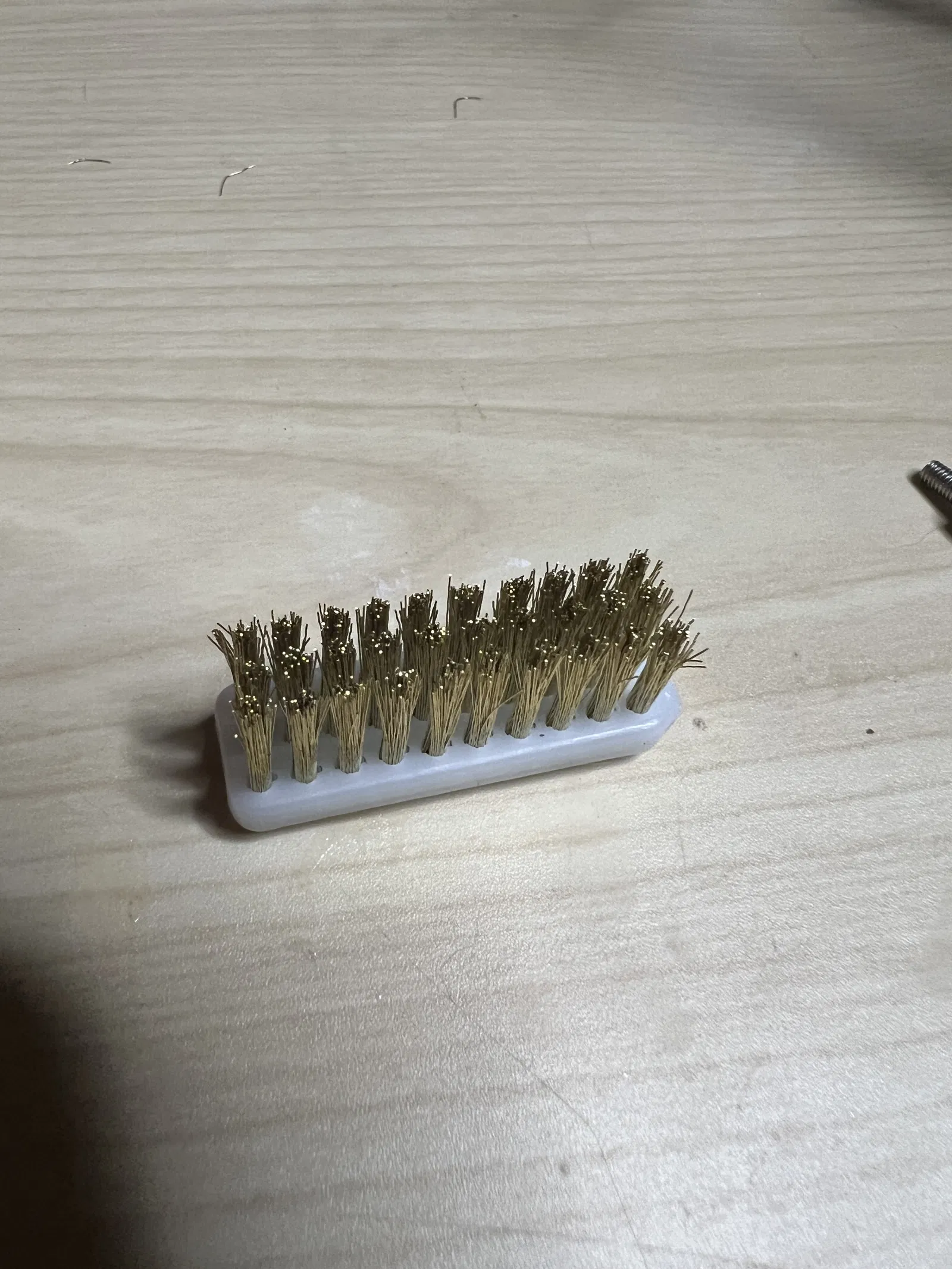

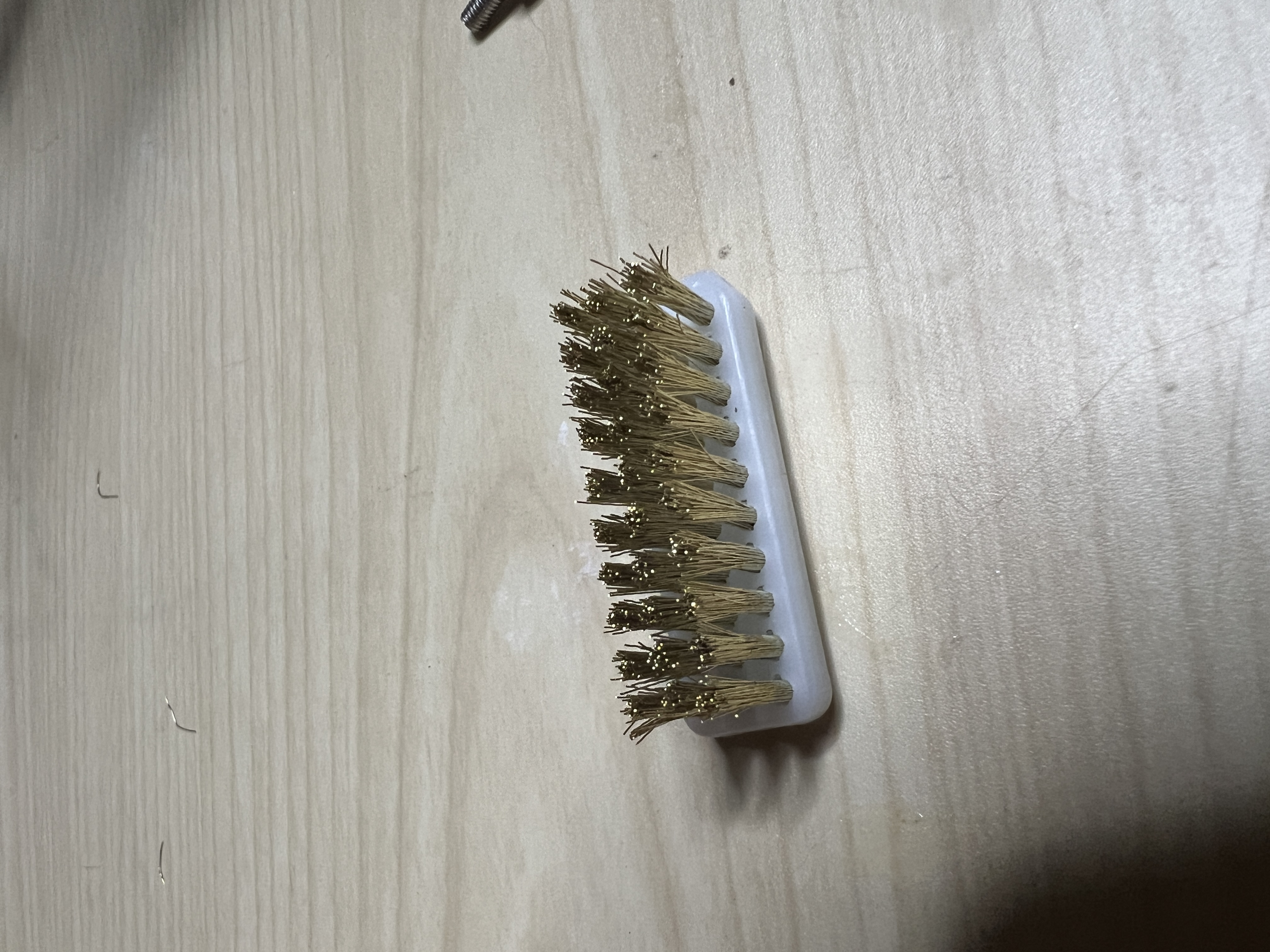

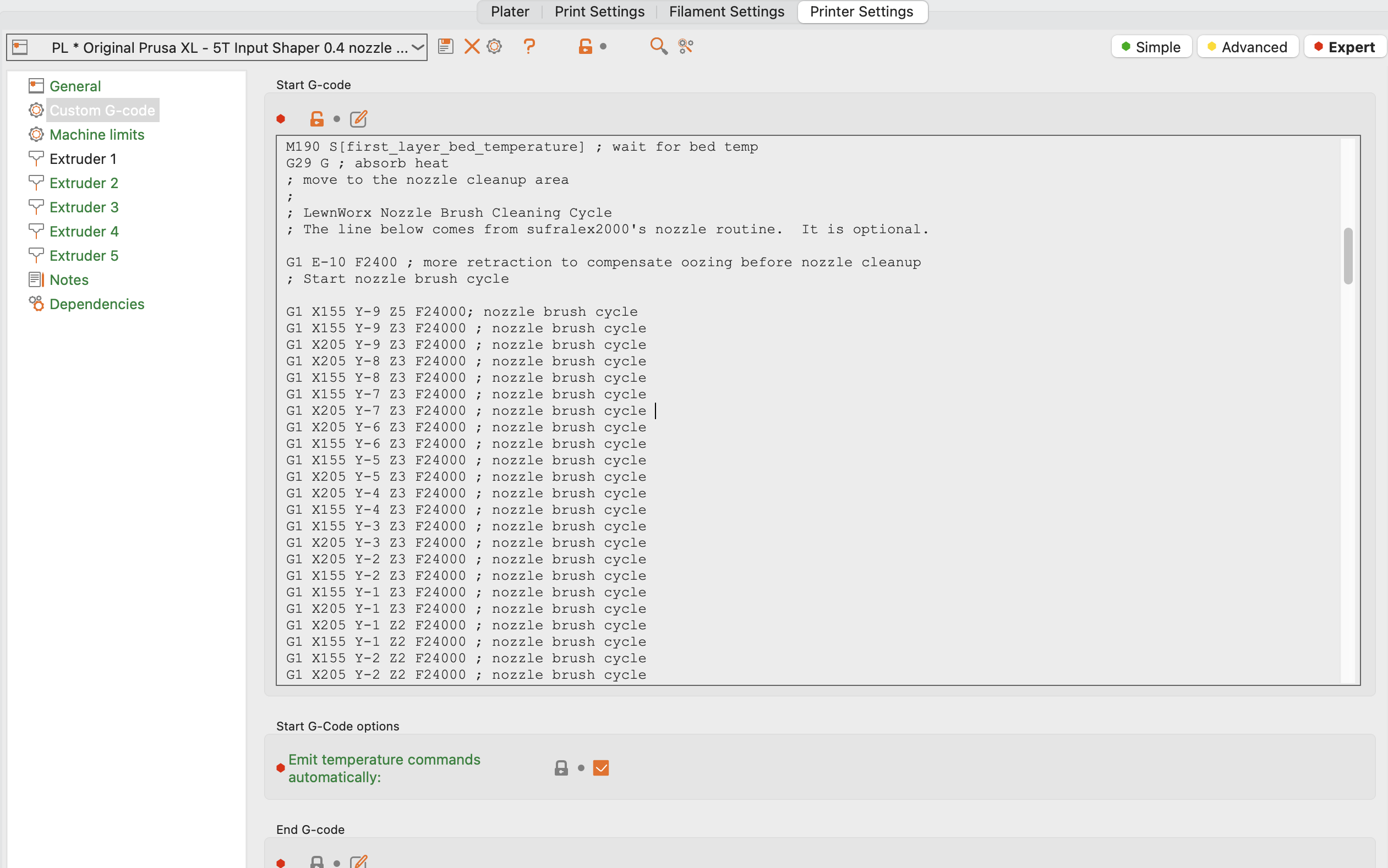

02/09/24 - Rev 1 (Chỉ thay đổi GCode): Đây là một thay đổi nhỏ để bắt đầu chu trình lau ở Y-1 thay vì Y-9, về cơ bản chỉ đảo ngược thứ tự diễn ra trong TRỤC Y, vì tôi nhận thấy việc di chuyển thẳng đến Y-9 khá ồn. Việc này làm dịu bớt một chút bằng cách bắt đầu gần mép bàn và di chuyển ngược lại. Tại sao lại thêm một bàn chải vệ sinh đầu phun nữa? Tôi đã thấy nhiều biến thể về bàn chải vệ sinh đầu phun, và chúng có vẻ hợp lý, tuy nhiên chúng cũng có xu hướng sử dụng bàn chải mua trên Amazon, loại có thể có hôm nay và biến mất ngày mai (một vài cái đã có liên kết chết đến các bàn chải đang nói đến). Hơn nữa, bạn phải chỉnh sửa chúng để điều chỉnh chiều cao, và hầu hết sử dụng loại bàn chải bút chì nhỏ này, không có nhiều lông, và tôi không biết chúng sẽ bền như thế nào. Nếu chúng giống như các bàn chải tương tự cho Dremel của tôi, có lẽ sẽ không bền lắm. Vì tôi không biết chúng sẽ tồn tại được bao lâu, tôi cũng muốn có thể thay đổi chúng một cách dễ dàng mà không cần phải điều chỉnh lại vị trí mỗi khi cần thay thế, hoặc nếu vì lý do nào đó tôi cần tháo bộ phận lắp ráp ra, tôi muốn nó phải có vị trí không thể sai khi lắp lại. Rồi còn vấn đề về bản thân các bàn chải. Tôi muốn một bộ phận được sử dụng phổ biến, đã có sẵn và khó có thể biến mất, điều này sẽ yêu cầu phải làm lại bộ phận để điều chỉnh nó cho phù hợp với thứ khác. Vì vậy, tôi nhận thấy có hàng nghìn lượt tải về của bộ phận bàn chải đầu phun Voron với các biến thể khác nhau, và bộ phận này mà mọi người đều sử dụng có sẵn từ rất nhiều nhà cung cấp khác nhau, và hơn nữa chúng lại rất rẻ (khoảng 1,50 đô la một chiếc hoặc 5,50 đô la cho một gói 5 chiếc). Trông nó như thế này: Bạn có thể mua chúng lẻ từ Fysetc trên Ali Express (và họ dường như luôn có sẵn): https://www.aliexpress.us/item/3256805063333961.html?spm=a2g0o.productlist.main.5.4b35hphrhphr4y&algo_pvid=3113b0ec-dd6f-4e44-8cb3-1baa0d027509&algo_exp_id=3113b0ec-dd6f-4e44-8cb3-1baa0d027509-2&pdp_npi=4%40dis%21USD%215.56%211.78%21%21%2139.71%2112.71%21%402101f04d17069226211097310ee386%2112000032359410528%21sea%21US%21131093321%21&curPageLogUid=ZsxctOE0vUa6&utparam-url=scene%3Asearch%7Cquery_from%3A Hoặc bạn có thể mua số lượng lớn từ liên kết này: https://www.aliexpress.us/item/3256805472322461.html?spm=a2g0o.detail.pcDetailTopMoreOtherSeller.1.429354dbJbI1KG&gps-id=pcDetailTopMoreOtherSeller&scm=1007.40050.354490.0&scm_id=1007.40050.354490.0&scm-url=1007.40050.354490.0&pvid=d6531020-6f1b-443f-bad8-929fe43006e4&_t=gps-id:pcDetailTopMoreOtherSeller,scm-url:1007.40050.354490.0,pvid:d6531020-6f1b-443f-bad8-929fe43006e4,tpp_buckets:668%232846%238116%232002&pdp_npi=4%40dis%21USD%211.41%211.41%21%21%211.41%211.41%21%402103253917069226579858683e320e%2112000033917945643%21rec%21US%21131093321%21&utparam-url=scene%3ApcDetailTopMoreOtherSeller%7Cquery_from%3A Ngoài ra, các nhà cung cấp khác cũng bán chúng. Bạn có thể mua chúng từ một số nơi bán phụ tùng máy in và Amazon. Tôi tình cờ mua của mình trên AliExpress vì tôi đã đặt hàng bộ kit cho Voxel3D's EnXLosure. Bộ phận đi kèm Và cuối cùng, chúng cũng được sử dụng trong bộ phận đi kèm, đó là phiên bản Extrude của bộ thay đổi công cụ, đảm bảo rằng bạn cũng có chu trình làm sạch (cùng với việc sử dụng nhiều lần bàn chải trước khi cần thay thế) cho khu vực dock đầu phun. Bạn có thể tìm thấy bộ phận đó tại đây: Vậy đó là "TẠI SAO", đây là "NHƯ THẾ NÀO" Bộ phận này in ra gồm 2 phần, Giá đỡ và đế đầu phun: và "Nắp cạnh" để khóa đầu phun vào vị trí: Nắp cạnh này sẽ trượt vào vị trí qua rãnh then, sau đó vặn vào ốc vít nhiệt trên bộ phận Giá đỡ bàn chải để cố định nó vào vị trí: BẠN CẦN: 1x Ốc vít nhiệt M3x4.2x3 hoặc M3x4.2x5. Phần khoét được cắt sâu 6mm nên bất kỳ độ dài nào từ 3 đến 6 đều được. 1x Bu lông đầu chìm M3x8 (dùng để khóa nắp cạnh). 4x Bu lông đầu chìm M3x16 hoặc M3x18 (dùng để lắp vào mặt dưới của bàn nhiệt và thay thế các bu lông Prusa đi kèm). 4x Vòng đệm O-ring từ các Bu lông Torx nguyên bản của Prusa. Chúng rất nhỏ và dễ bỏ sót nhưng lại nằm trên các bu lông nguyên bản. Bạn cần tháo chúng ra khỏi Bu lông Prusa và lắp chúng vào các bu lông M3 bạn sẽ sử dụng để lắp vào khung bàn nhiệt. Nếu bạn KHÔNG sử dụng chúng, nó sẽ làm nâng cao bàn chải - hãy tự chịu rủi ro! Cách dễ nhất để tháo chúng là sử dụng mặt cùn của dao rọc giấy (vì chúng rất mỏng) và luồn mặt sau của lưỡi dao vào giữa đầu bu lông và ren, sau đó lắc vòng đệm xuống vài vòng ren, sau đó chúng sẽ dễ dàng tháo ra khỏi bu lông nguyên bản. Tôi đoán chúng hoạt động như một bộ giảm chấn rung động, và là một bộ đệm kiêm khóa xoay, và vì vậy tôi không muốn loại bỏ chức năng đó. Hãy đảm bảo bạn sử dụng chúng vì chúng thay đổi chiều cao lắp của bàn chải đầu phun lên 0,85MM và khoảng cách theo chiều dọc là rất quan trọng. Lắp ráp: Bàn chải chỉ cần trượt vào bộ phận với mặt lông hướng lên trên. Nó sẽ lắp vào cho đến khi bằng mặt: Vặn trước bu lông M3x8 vào nắp (lưu ý khe then ở mặt trước phía trên và đối tác của nó ở nắp phía dưới): SỬ DỤNG và Phương pháp đằng sau GCode hỗ trợ: Tôi thấy rằng các đầu phun của tôi có xu hướng bị bẩn một chút, đặc biệt nếu tôi đang thực hiện in đa vật liệu và một hoặc nhiều vật liệu không được sử dụng nhiều trên một lớp (như thay đổi công cụ, có thể in vài giây, sau đó chuyển sang công cụ tiếp theo, trong nhiều lớp liên tiếp. Đó là những cái có xu hướng trở nên bẩn). Vì vậy, cho đến khi hoàn thành thiết kế phiên bản bàn chải cho bộ thay đổi công cụ, tôi muốn tận dụng chu trình khởi động để làm sạch đầu phun tốt nhất có thể. và đây là một lý do khác tôi chọn kiểu dáng này cho bàn chải. Vì vậy, bạn có một phạm vi chuyển động khá tốt trên các bàn chải này và tôi đã thiết kế GCode chuyển động để tận dụng tối đa diện tích bề mặt đó. Có phạm vi trục Y là 8 mm (từ -1 đến -9) và phạm vi trục X rất đẹp (160-200). Hơn nữa, tôi muốn có thể sử dụng một chút phạm vi di chuyển theo trục Z để một phần của chu trình làm sạch chạm tới mặt dưới của các
