Tấm ốp tường hộp điện có hai lỗ nút bấm

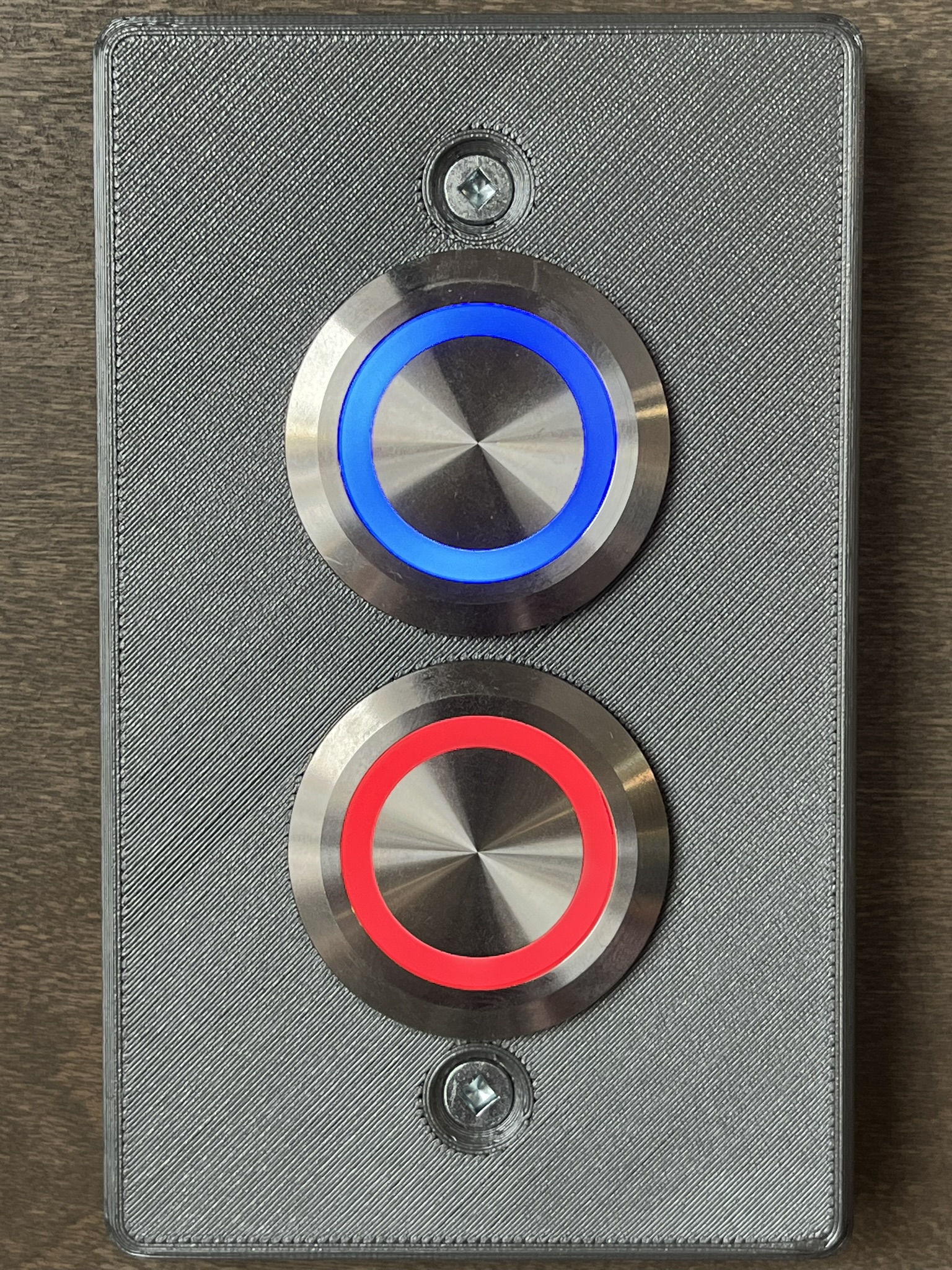

Đây là một tấm ốp tường cho hộp điện 1-gang (tiêu chuẩn Bắc Mỹ) có hai lỗ khoét nút bấm 30mm. Trường hợp sử dụng cụ thể của tôi là để thay thế một bộ điều khiển cửa gara có dây thứ cấp đã ngừng hoạt động với bộ mở cửa gara Security+ 2.0 mới của tôi, cho đến khi tôi có thiết bị ratgdo.

Tính năng thiết kế

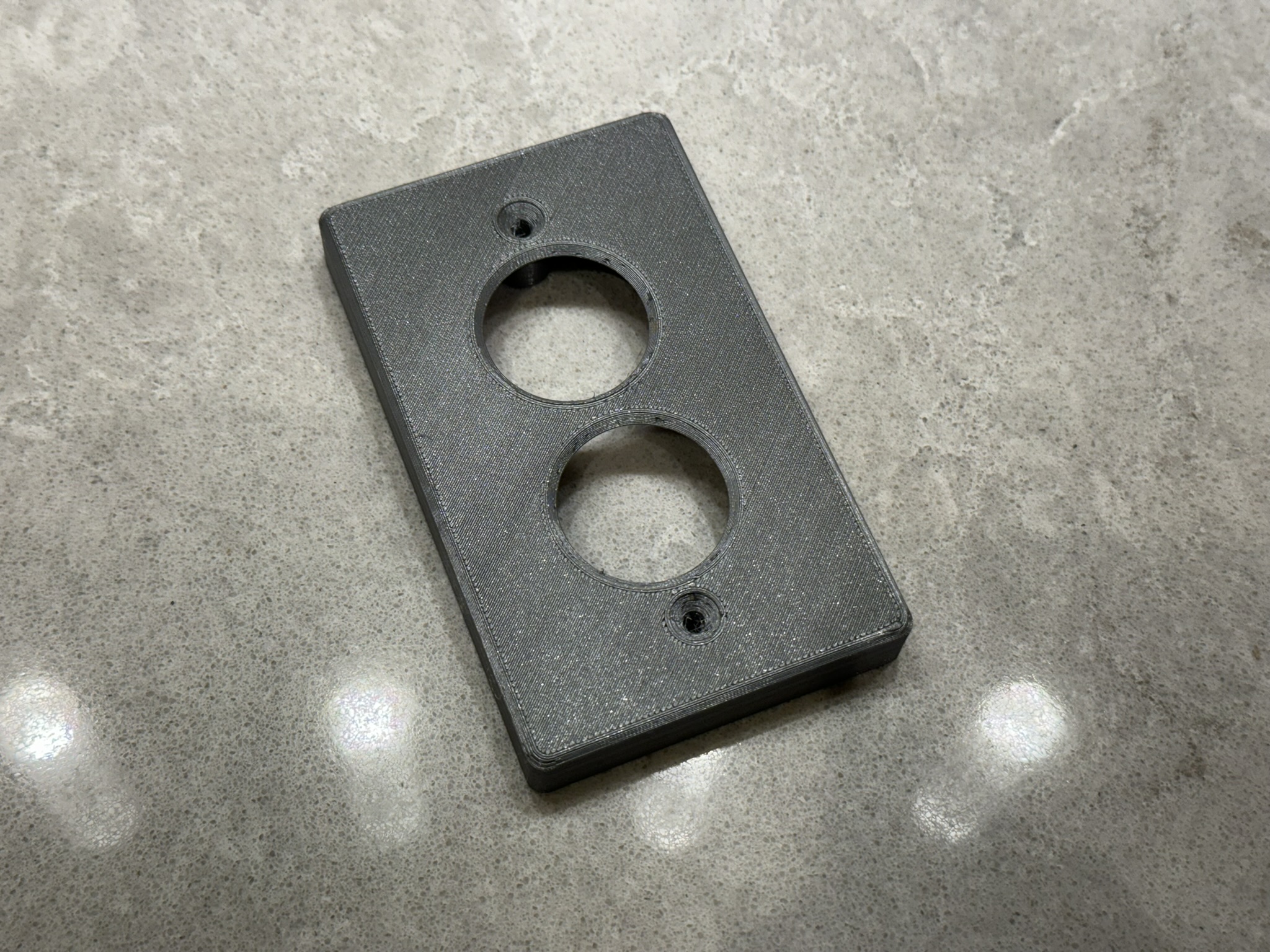

• Các lỗ khoét nút bấm có kích thước chính xác cho Nút bấm kim loại LED siêu nhỏ 30mm này.
• Tấm ốp tường có độ sâu 15mm, đủ để quản lý cáp nhỏ.
• Các lỗ khoét ốc sẽ vừa với ốc gỗ chìm lên đến #8, và cũng hoạt động tốt với ốc kim loại #6-32 thường dùng với hộp điện.
• Chiều rộng/chiều dài bên ngoài tổng thể giống hệt với tấm Decora tiêu chuẩn.

Hướng dẫn in

• In tệp .stl theo hướng đặt sẵn (mặt của tấm ốp tường trên khay in); không cần hỗ trợ.

Hướng dẫn lắp đặt

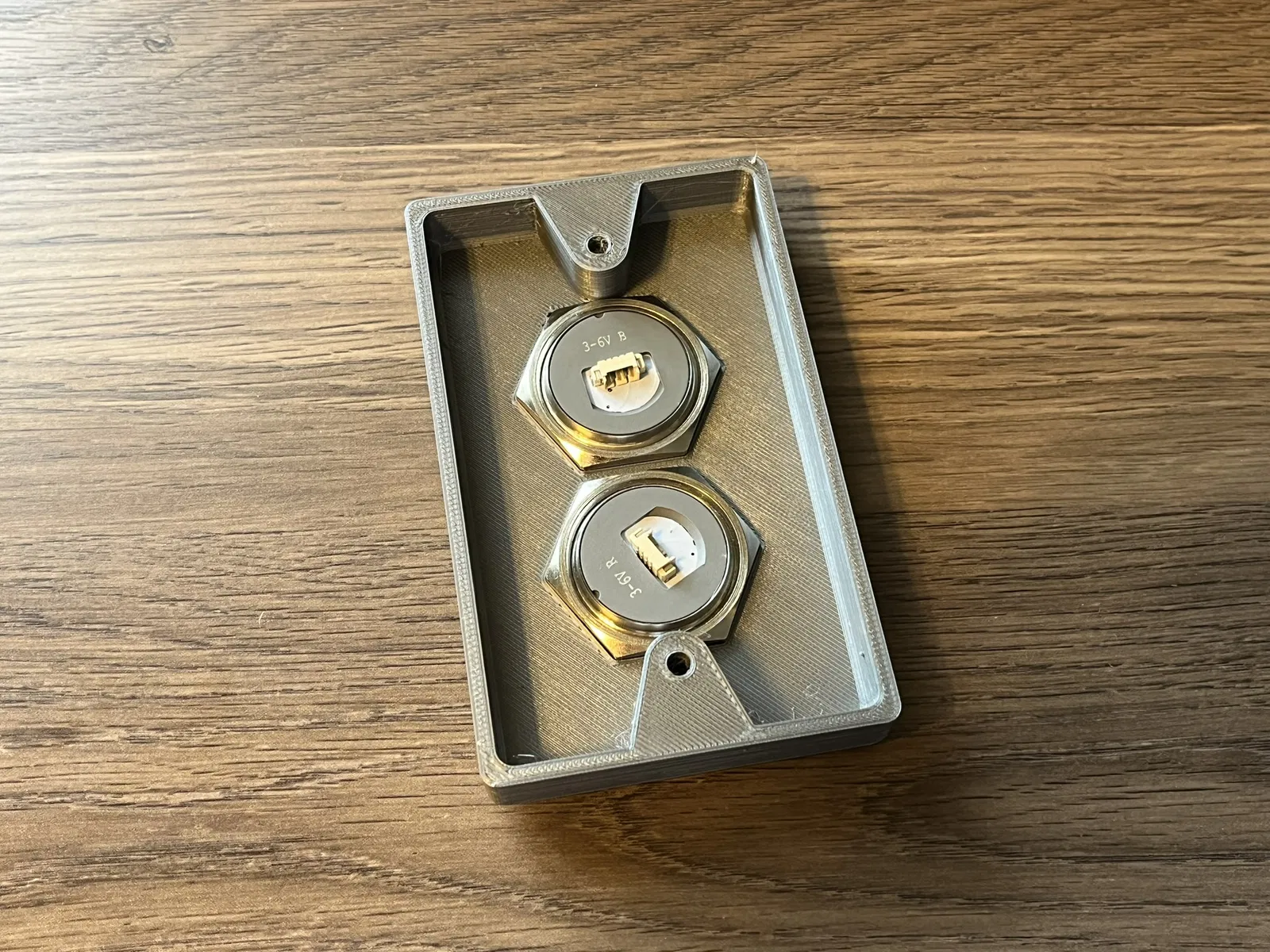

• Đặt đai ốc lục giác vào khe và vặn nút bấm vào vị trí (mà không gắn dây).

Ghi chú

• Toàn bộ thiết kế của tôi được tham số hóa trong OpenSCAD. Nếu bạn muốn sửa đổi bất kỳ điều gì (ví dụ: kích thước hoặc vị trí nút bấm, kích thước/độ sâu tấm ốp tường tổng thể, v.v.) vui lòng liên hệ và tôi sẽ xem tôi có thể làm gì.
