Giá Treo Màn Chiếu Rút Dây Gắn Tường

Tác giả JJReinem

Lượt tải
40
Lượt thích
3
Lượt coi
426

File 3 234,1 KB

  • Bracket_Right_1765551450.stlSTL · 42,9 KB
  • Bracket_Left_1765551451.stlSTL · 42,9 KB
  • Screen_Bracket_v6_1765551452.stepSTEP · 148,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

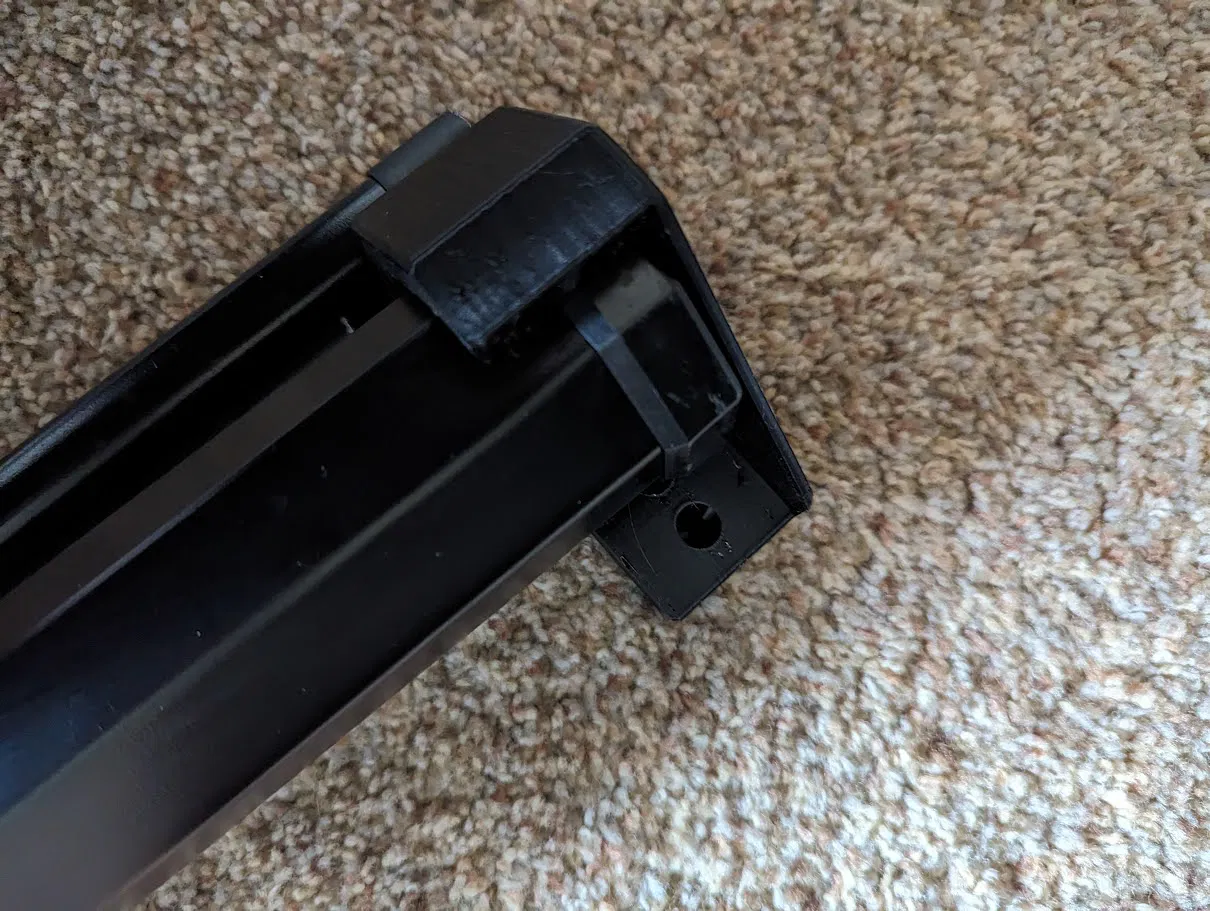

Đây là giải pháp treo màn chiếu của mình cho màn chiếu kiểu rút dây thông thường mà bạn có thể tìm thấy ở bất kỳ cửa hàng văn phòng phẩm nào. Các mục tiêu chính cho bộ phận treo này là nó phải hòa hợp với vỏ của màn chiếu, cho phép tháo lắp và di dời màn chiếu dễ dàng khi cần, và đủ chắc chắn để xử lý việc sử dụng lặp đi lặp lại. Màn chiếu chủ yếu được giữ bằng trọng lực, với một chút trợ giúp từ các vít ở hai đầu chụp, chúng móc vào một gờ ở phía sau và tạo ra đủ lực cản để giữ cho màn chiếu không bị bật ra khi rút lại, nhưng không đủ để khóa cố định nó vào vị trí (ít nhất là cho đến nay.) Trọng lượng của màn chiếu chủ yếu được hỗ trợ bởi vỏ kim loại để giảm nguy cơ nứt vỡ các chụp đầu bằng nhựa theo thời gian. Điều này có nghĩa là bộ phận treo sẽ nhô ra một chút vào khe rút của màn chiếu, nhưng mình tin rằng mình đã để đủ không gian và căn chỉnh các góc đủ để giảm nguy cơ làm hỏng các cạnh của màn chiếu theo thời gian. Chúng cũng có thể đảo ngược, vì vậy bạn có thể cố định chúng ở phía trước hoặc phía sau bề mặt chiếu.

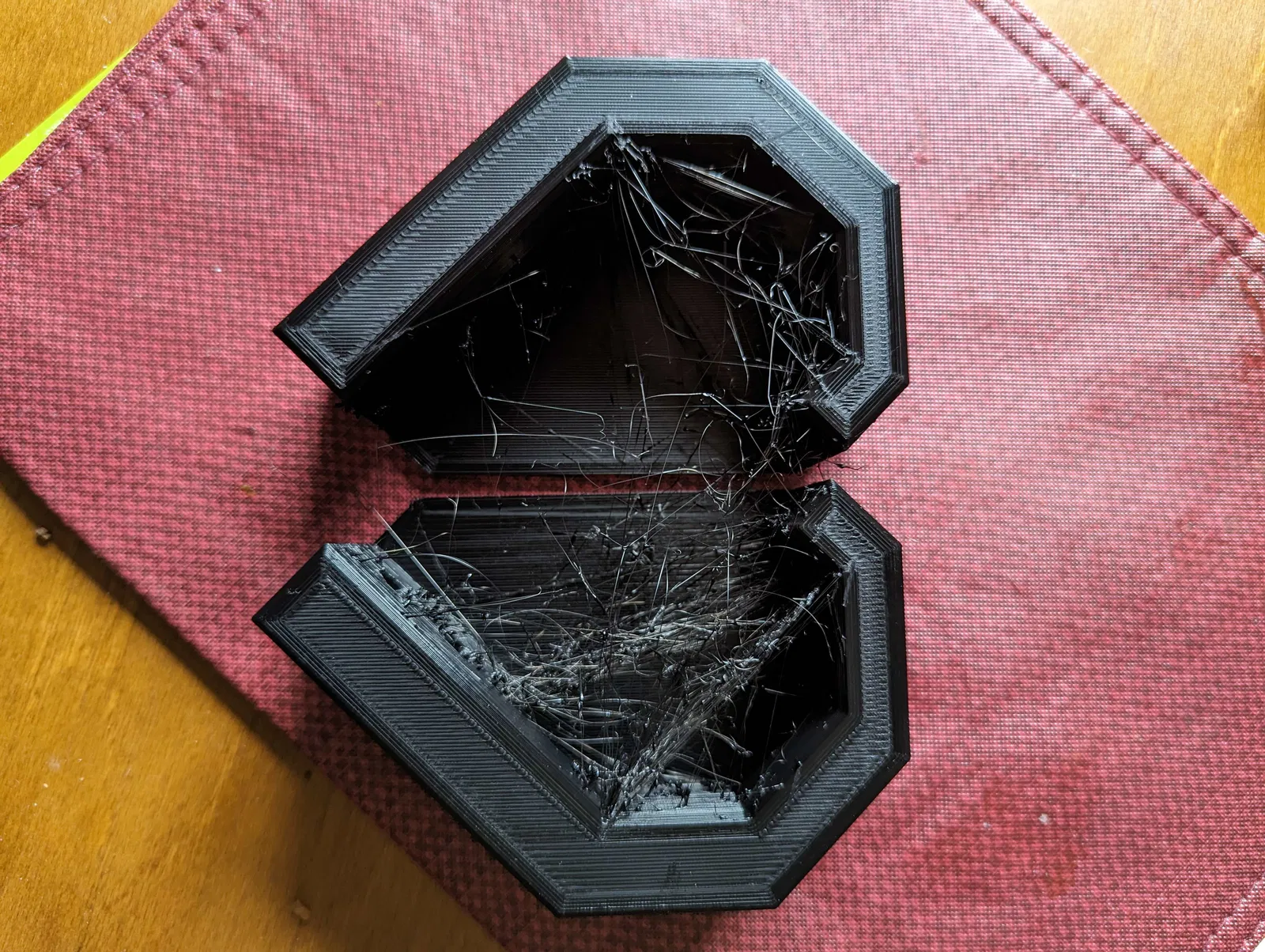

Mình đã in các mẫu thử nghiệm của mình bằng PLA+ với đầu phun .6mm, 4.5 lớp dày và đổ đầy với số lượng lớn. Thực tế thì điều này có vẻ đủ chắc chắn với mình, nhưng những cái còn lại mình dự định in sẽ được làm bằng PETG để tăng cường độ bền và độ cứng. Không cần hỗ trợ khi in ở hướng được cung cấp (khuyến nghị).

Việc lắp đặt được thực hiện bằng 4 vít thạch cao khoan vào đinh tán hoặc nở. Mình đề xuất bạn lắp các kẹp vào đầu màn chiếu của mình, nhờ một người bạn giúp bạn nâng và cân chỉnh nó, sau đó khoan vít qua các lỗ trên để cố định các bộ phận treo. Sau khi hoàn tất, bạn có thể kéo màn chiếu ra và làm các lỗ dưới cùng để bạn không cần lo lắng về việc các bộ phận treo bị xoay lệch.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
3
Tổng dung lượng
234,1 KB
File lớn nhất
148,4 KB
