Khuôn giữ và giá đỡ cho ex2200-12C

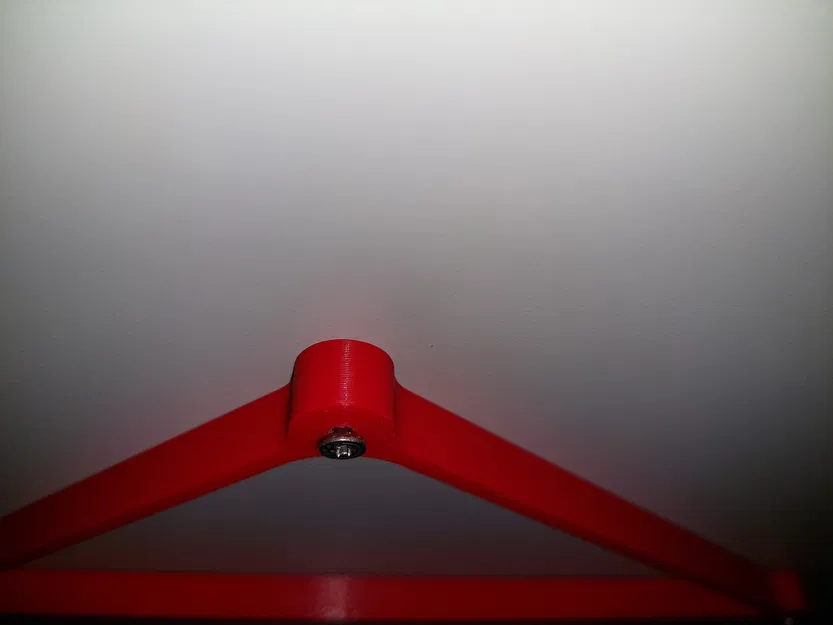

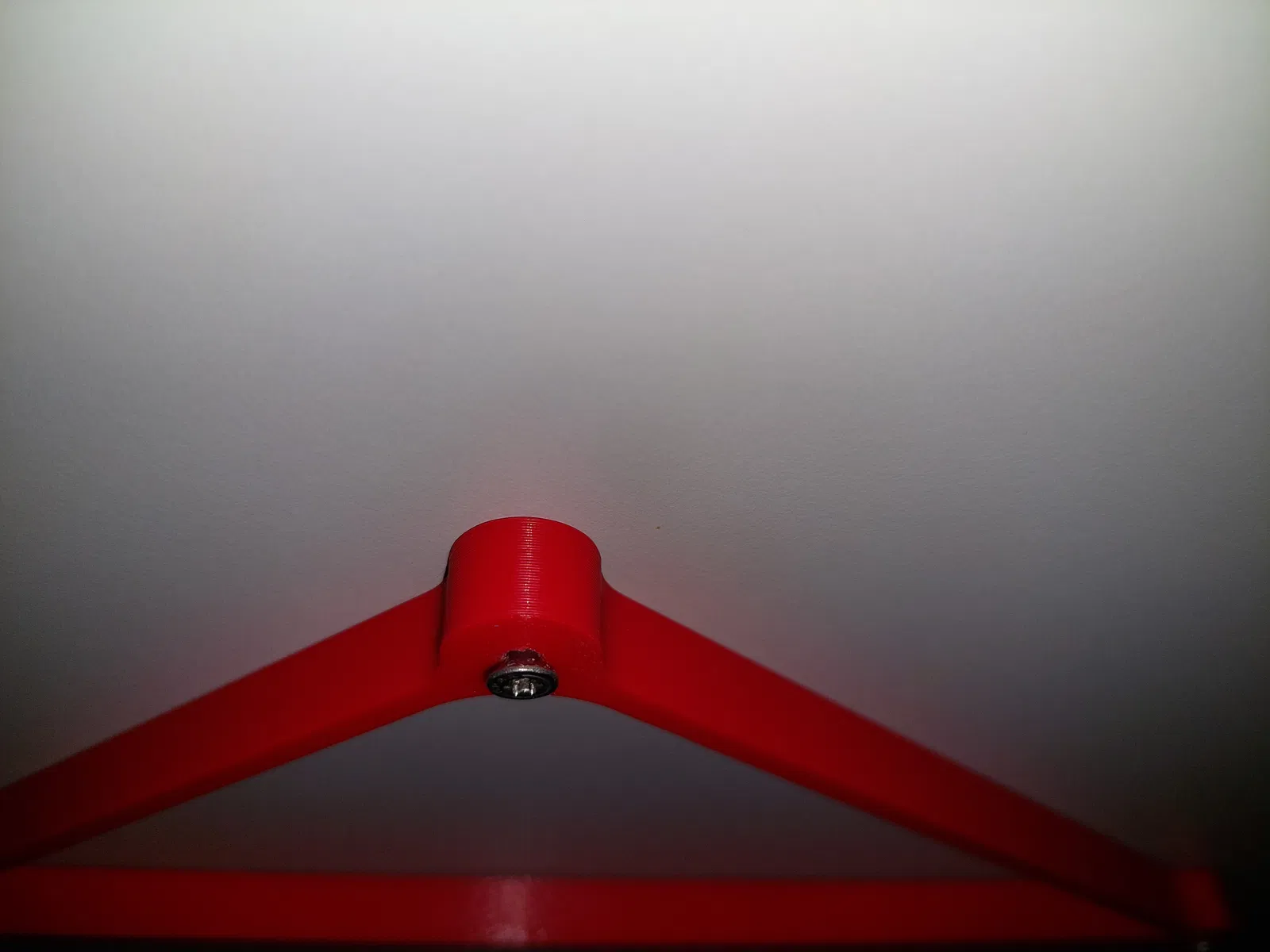

Đây là một mô hình nhỏ gồm 2 phần để gắn một Juniper ex2200-12C dưới bàn. Mô hình này sử dụng vít để cố định switch. Phần hình tam giác chỉ để dễ gắn hơn vì các vít đã được căn chỉnh khoảng cách đúng. Vì đây là giá đỡ dưới bàn nên cũng có các giá đỡ bên hông để ngăn switch bị trượt ra khỏi các vít đang giữ nó trên bàn.

Tôi đã sử dụng vít 3,5mm để cố định switch. Vì chúng hơi dài hơn, mô hình này tạo ra một khoảng cách nhỏ giữa bàn và switch, với lợi ích phụ là lưu thông không khí tốt hơn, mặc dù điều này không thực sự cần thiết.

Hướng dẫn lắp đặt

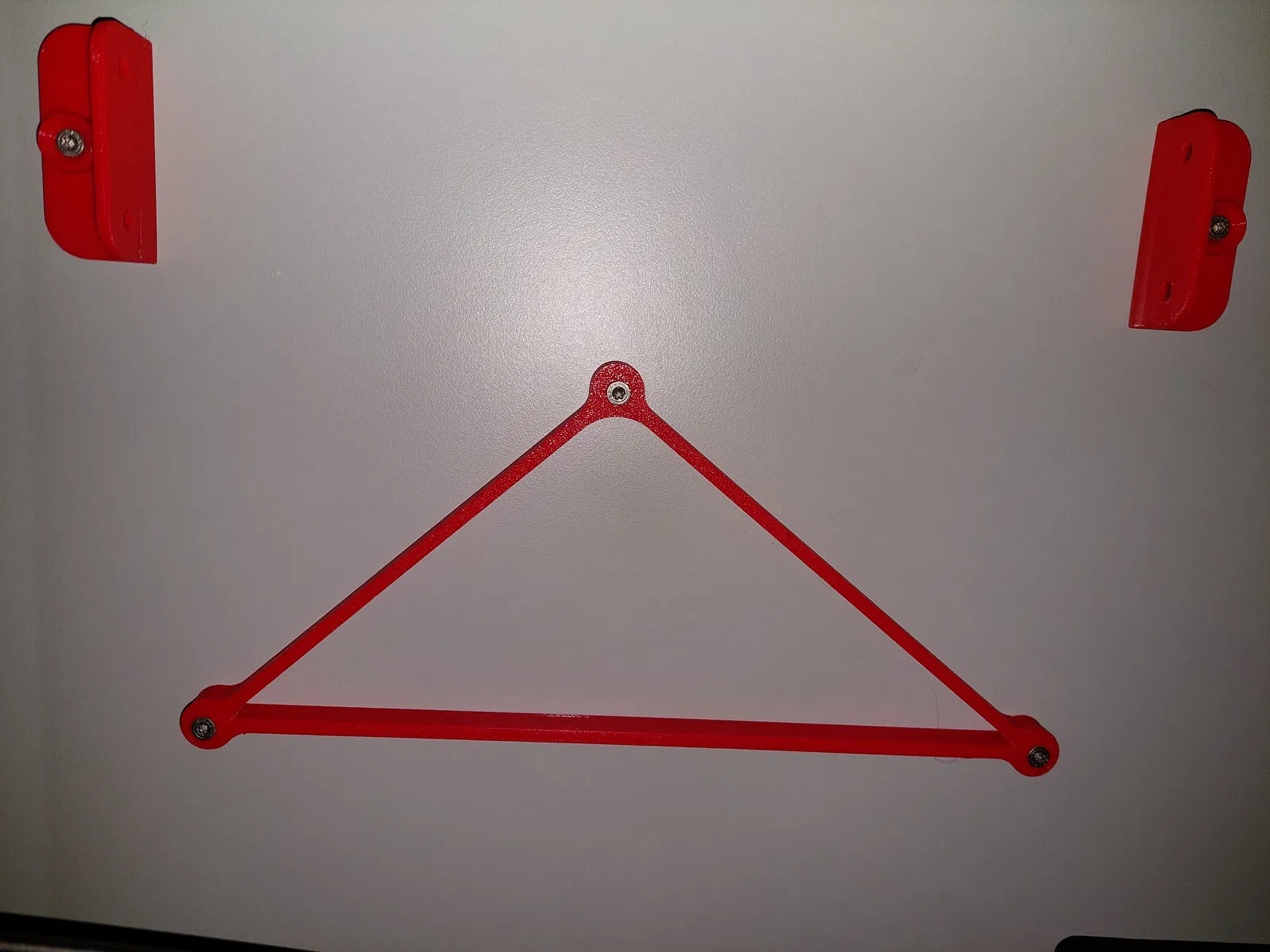

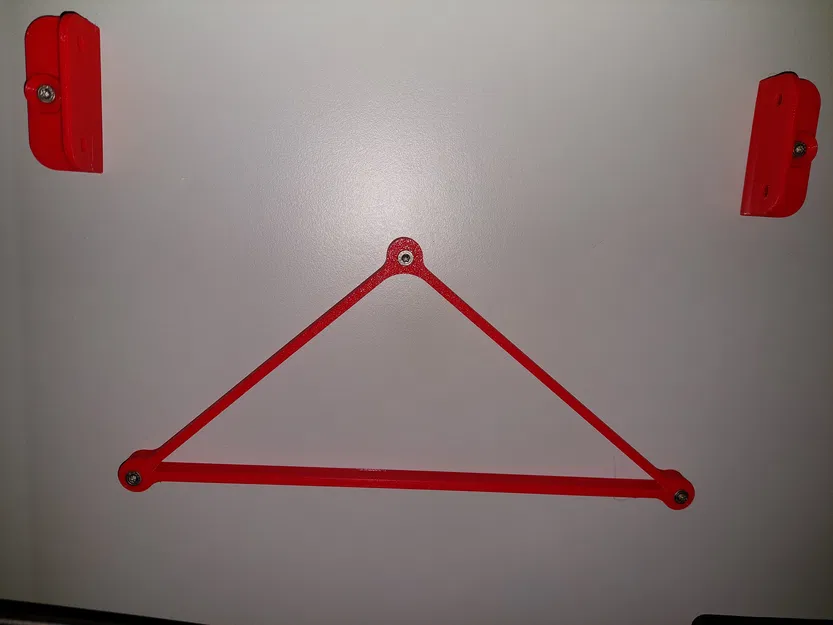

Giữ khuôn mẫu ở vị trí chính xác. Chọn một lỗ để khoan trước. Vặn một con vít đầu chìm. Xác nhận mặt sau vẫn thẳng hàng và khoan lỗ tiếp theo. Vặn một con vít và tiếp tục.

Bạn có thể thay đổi quy trình trên tùy theo dụng cụ của mình. Nhưng với mũi khoan tay thì cách này hiệu quả nhất với tôi.

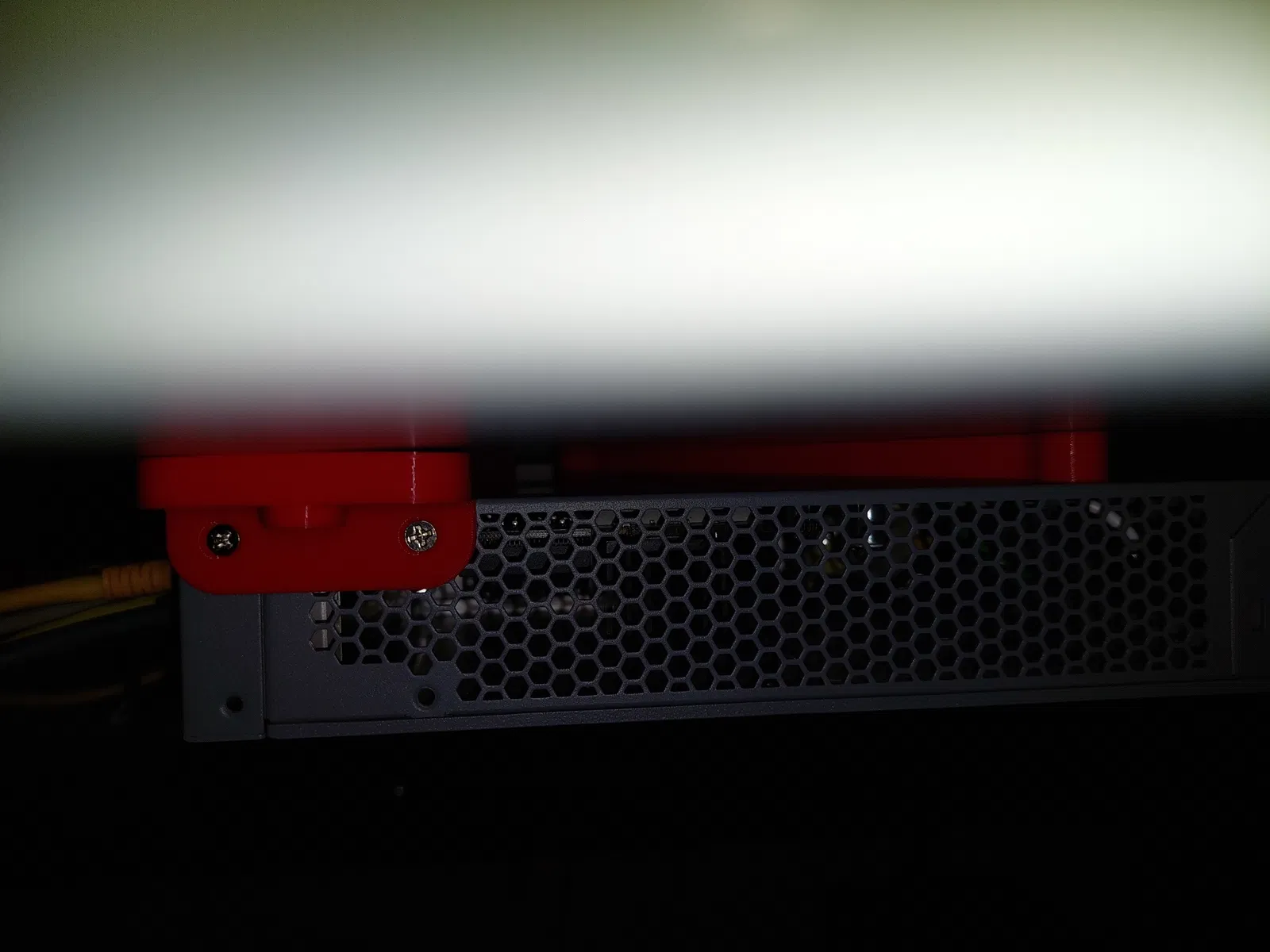

Bây giờ bạn có thể gắn các giá đỡ bên hông vào switch và trượt nó vào các vít. Đánh dấu vị trí lỗ/khoan trước trực tiếp. Thêm vít tương ứng.

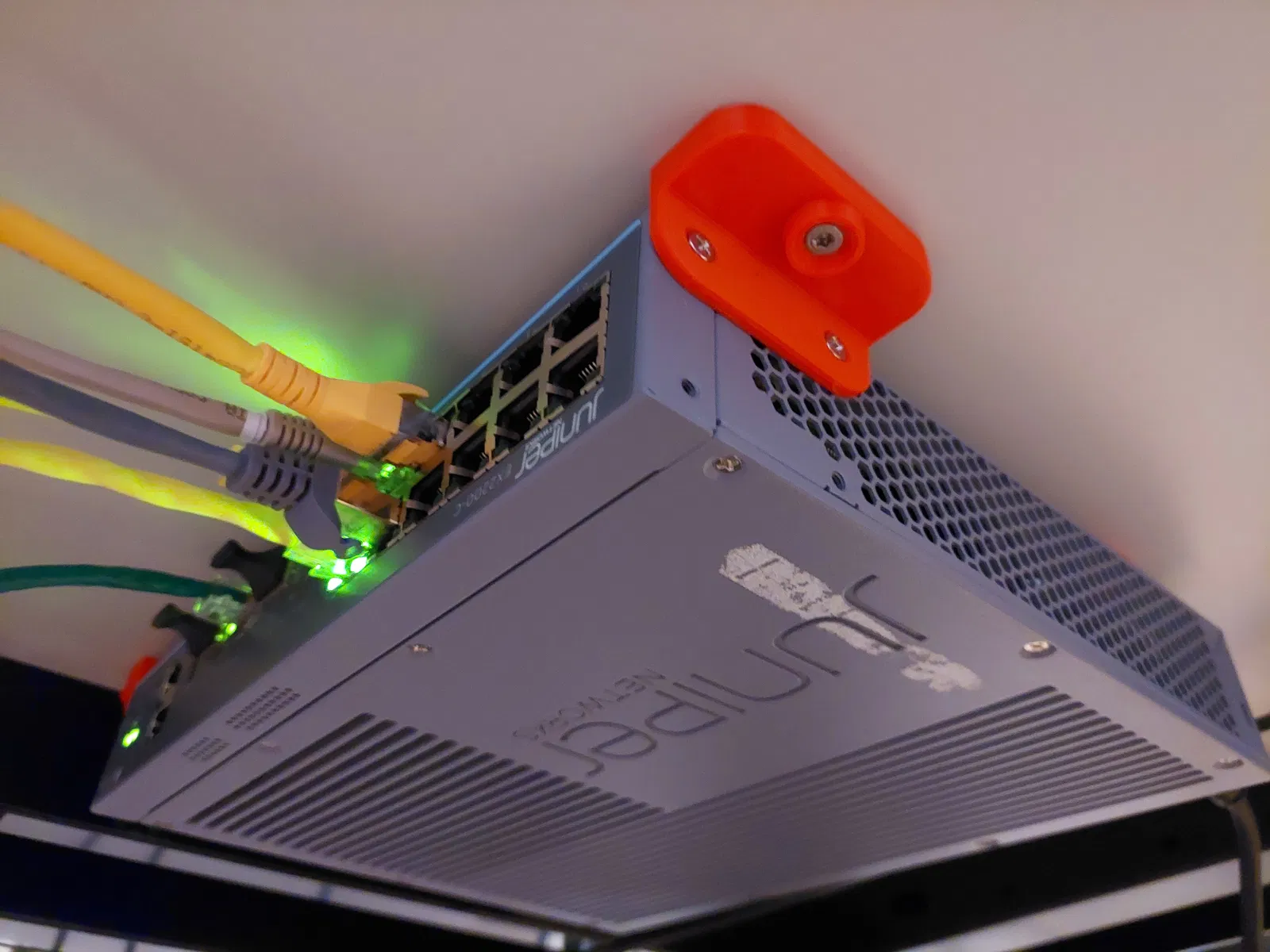

Bây giờ switch đã được gắn chắc chắn.
