Giá đỡ ống Bowden cho Cảm biến Sợi dây của Creality
Giá đỡ ống Bowden cho Cảm biến Sợi dây của Creality CR-10 SE. Thiết kế này giúp bạn dời cuộn dây và sử dụng ống bowden để dẫn sợi dây đến cảm biến. Có hai phiên bản: gắn sau và gắn trước, kèm theo file Fusion để dễ dàng tùy chỉnh.
Mô tả

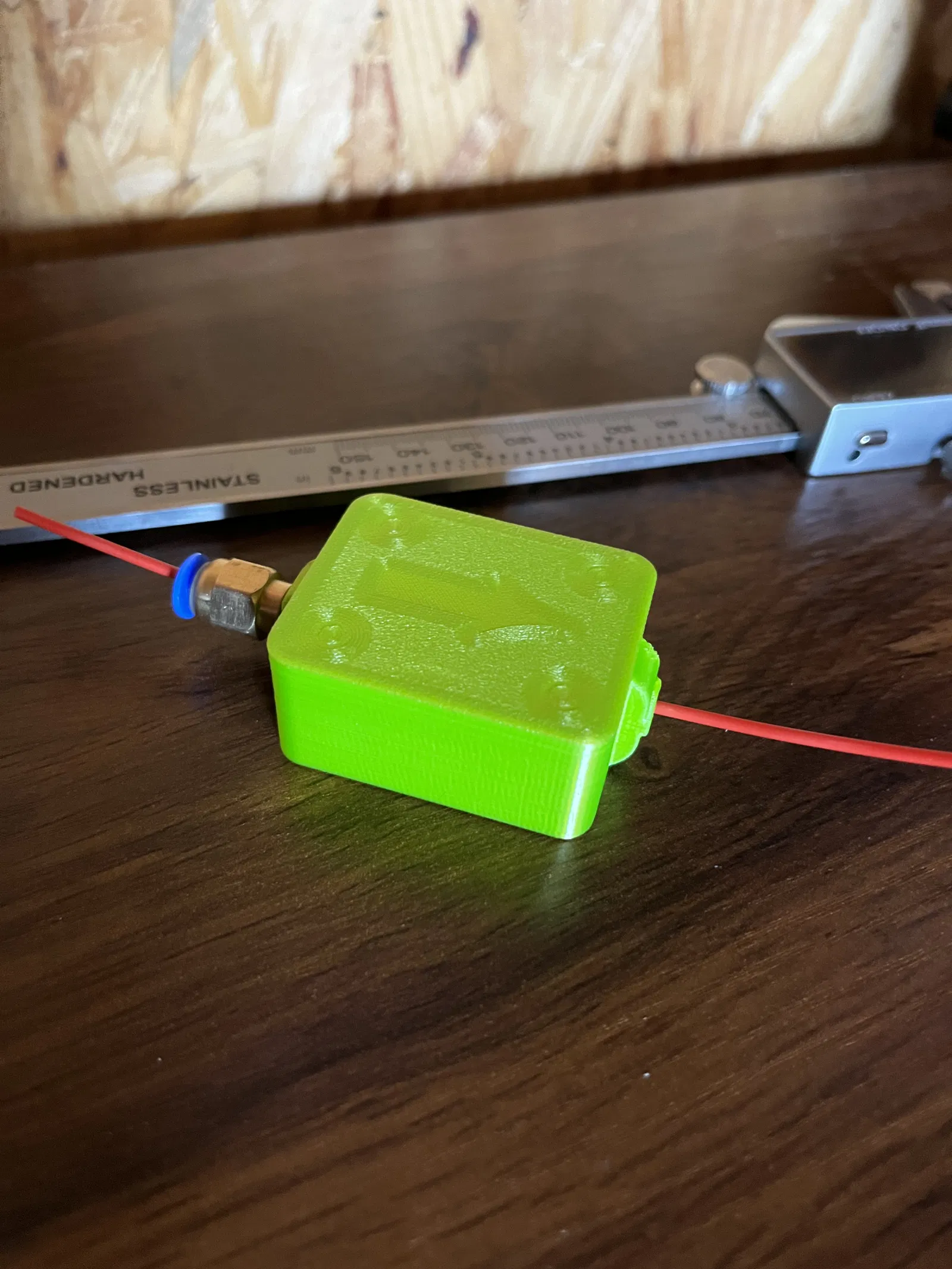

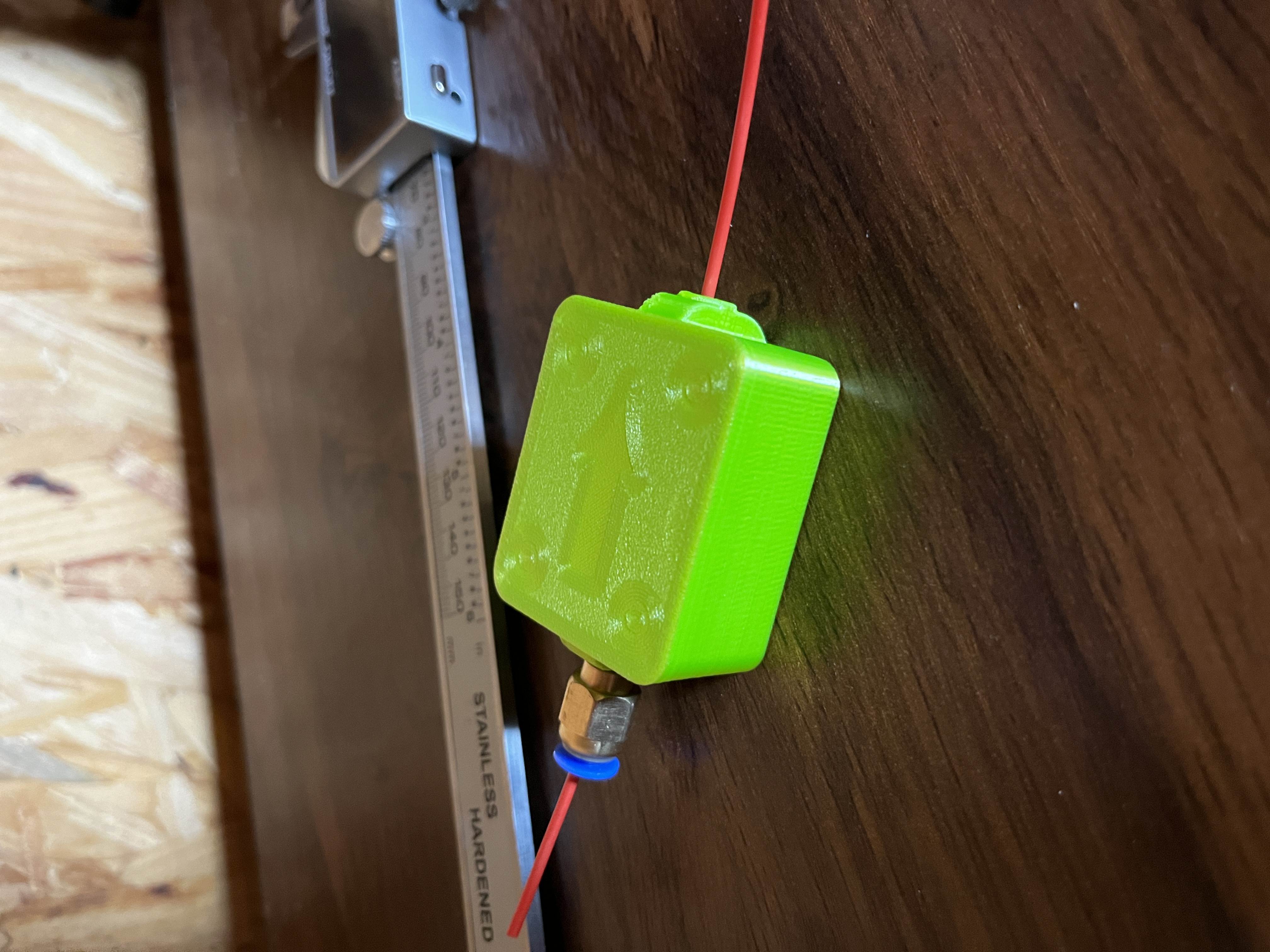

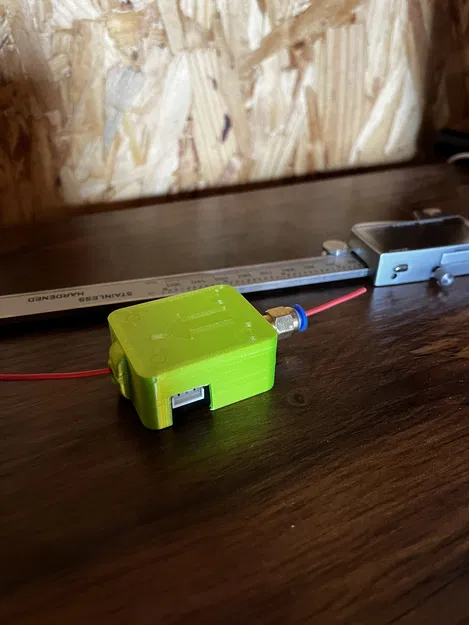

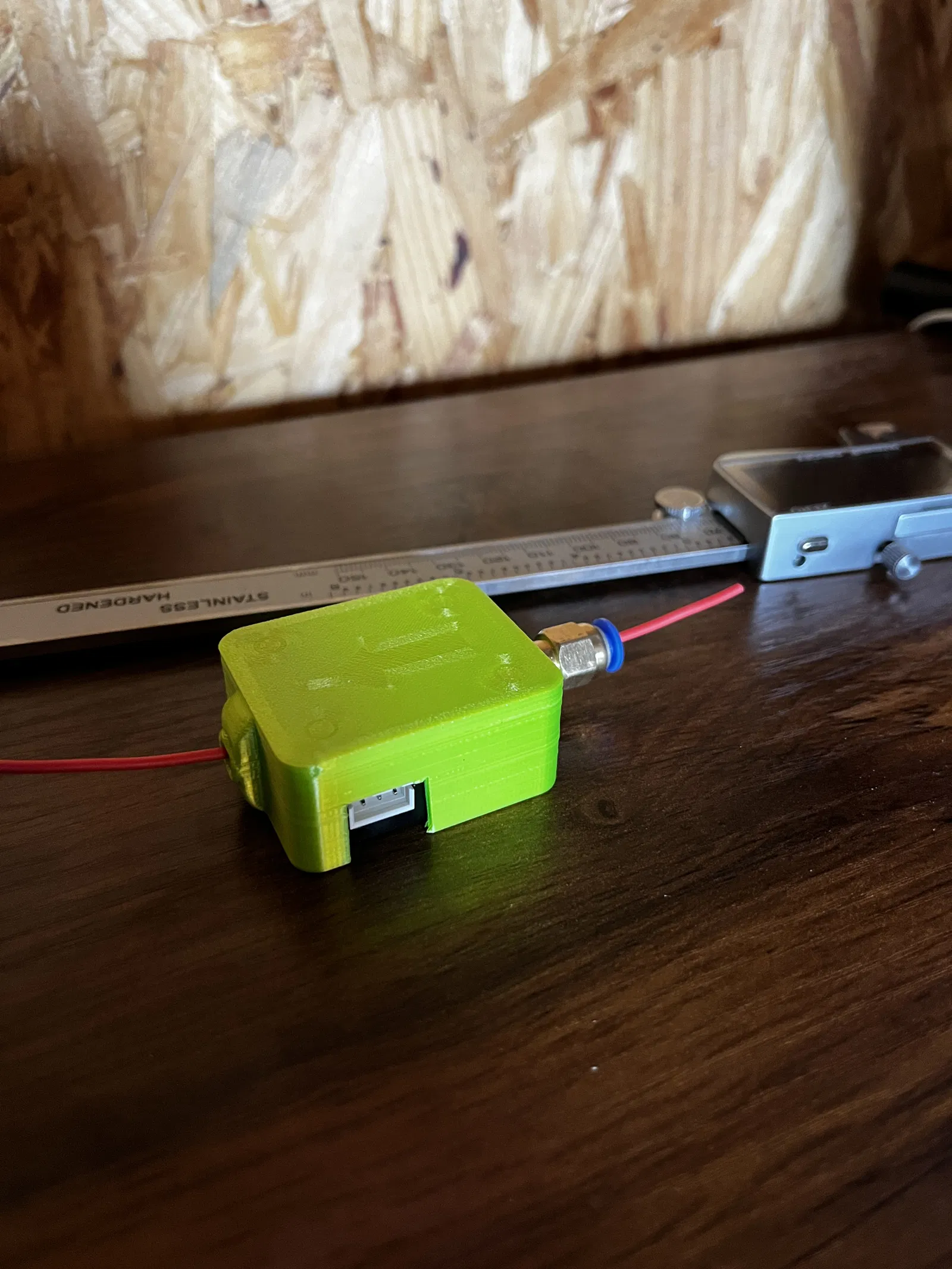

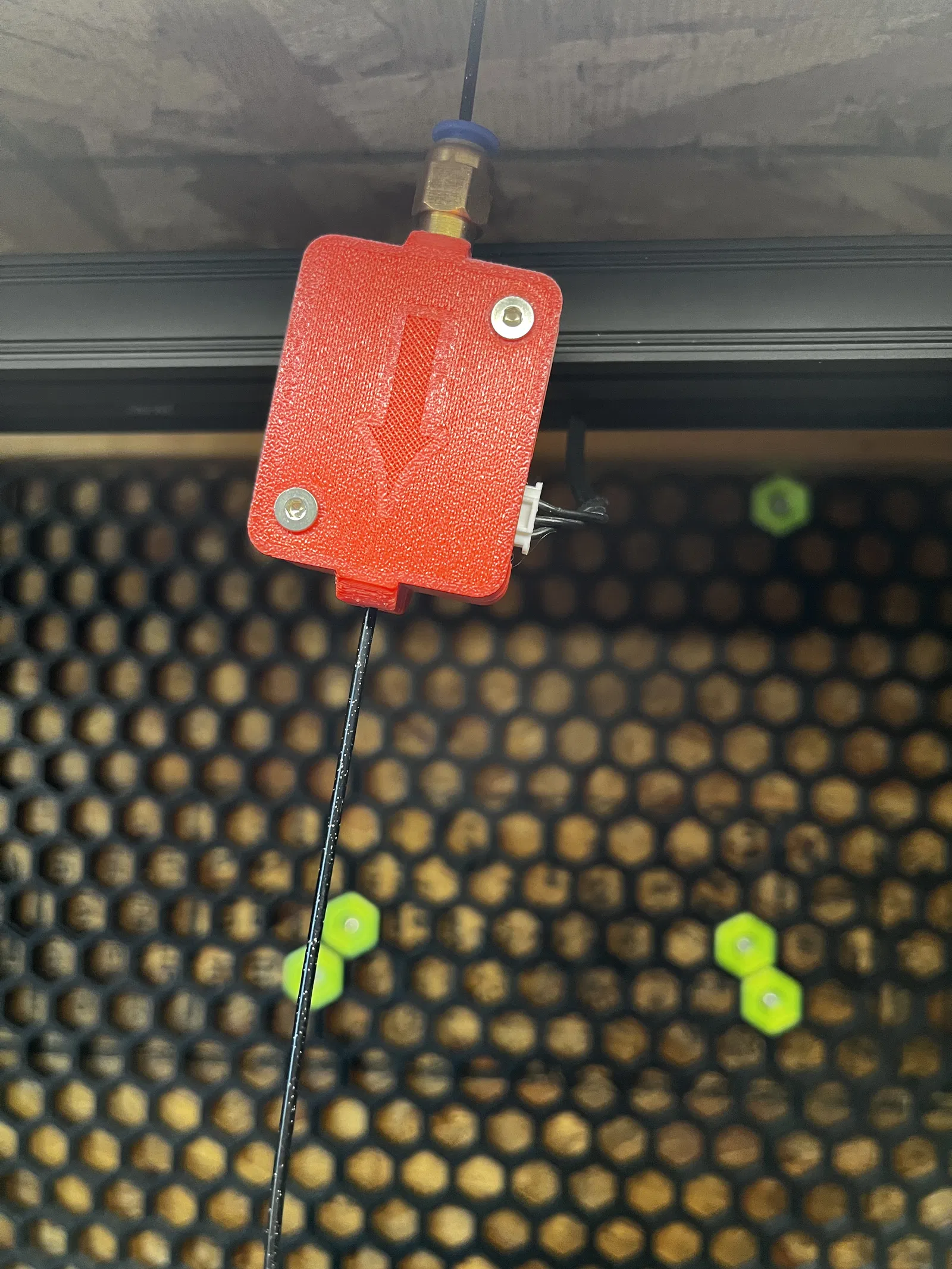

Ý tưởng là dời cái cuộn dây và dùng ống bowden để đưa sợi dây đến cảm biến. Tôi làm 2 loại: loại gắn phía sau (hình màu xanh) phòng khi bạn không muốn dùng cái khớp xoay đi kèm với CR-10SE. Tôi làm loại gắn phía trước (hình màu đỏ) vặn vào cái khớp xoay phía trên CR-10SE. Đã thêm file Fusion để giúp bạn chỉnh sửa/làm lại.
Thiết kế để dùng khớp nối nhanh PC4-M5. Link Amazon

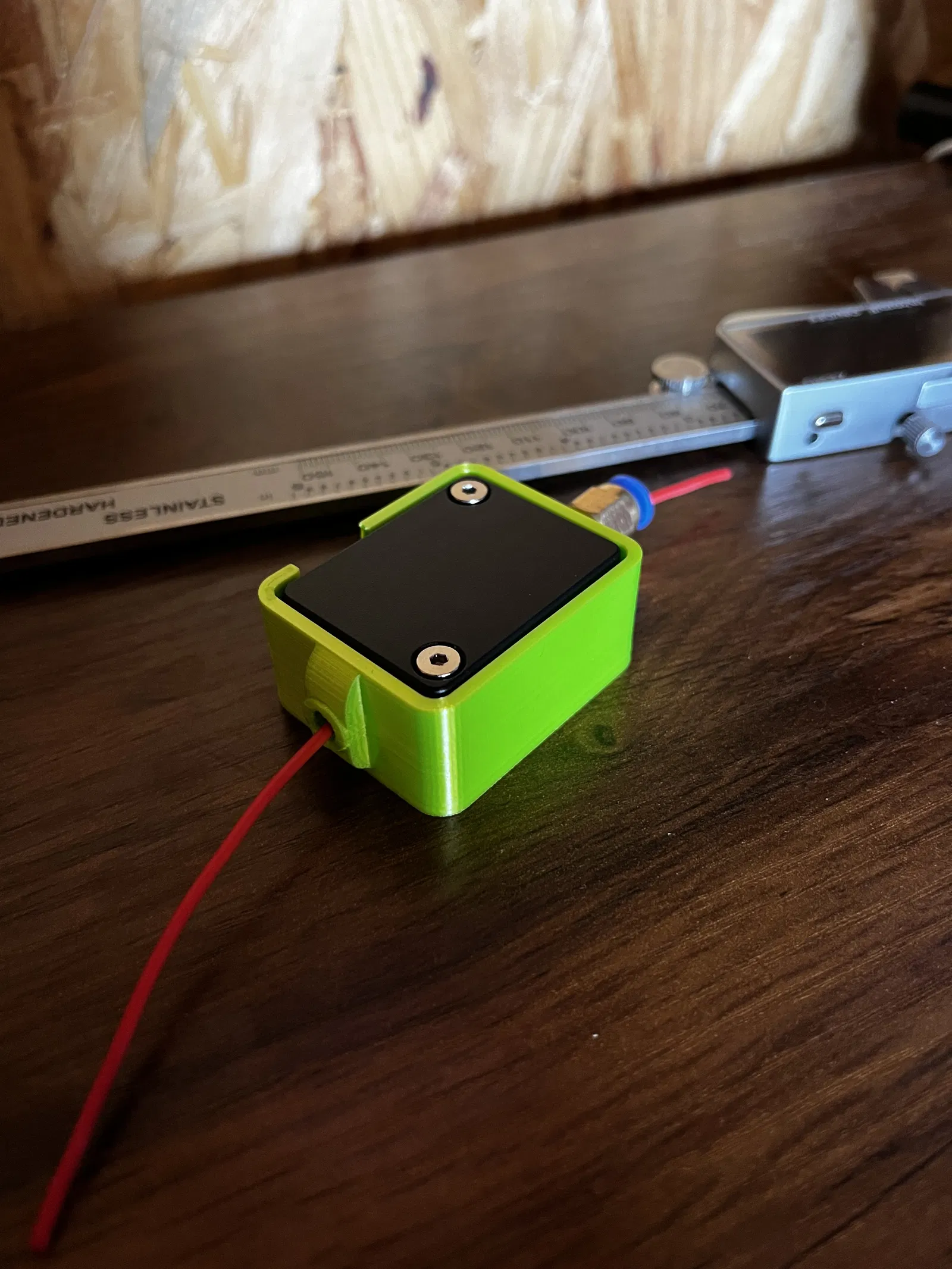

Cái đế gắn sau có thể dùng lại ốc vít đi kèm CR-10SE. Cái đế gắn trước cần dùng ốc dài hơn để bắt vào khớp xoay. Ốc M3 âm đầu. Tôi tìm được loại 30mm xài cũng được, nhưng hơi dài.
***** Cảnh báo: Tôi không hoàn toàn hài lòng với thiết kế này. Sợi dây thỉnh thoảng bị kẹt khi vào cảm biến. Đang khắc phục... nếu ai có gợi ý gì thì cho xin một bình luận nha.
