Bộ nâng cấp đầu đùn LGX Lite cho máy in Voron 2.4

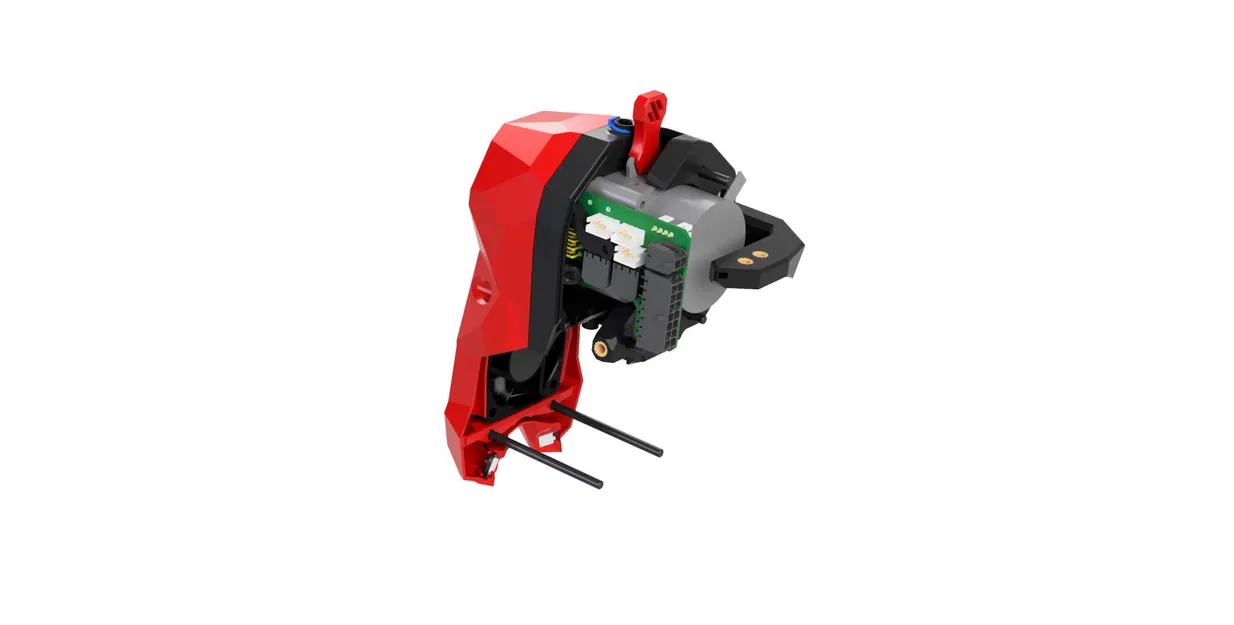

Tổng quan:

Sự điều chỉnh Voron này cho tùy chọn Stealthburner hỗ trợ bộ trục Bondtech LGX Lite, cảm biến filament ERCF, và PCB công cụ Hartk 2 mảnh.

Tôi đã mua bộ trục Bondtech LGX Lite với hy vọng rằng nó sẽ cung cấp một nguồn cung cấp filament đáng tin cậy hơn cho đầu nóng Dragon High Flow trong các tốc độ cung cấp cao. Máy in được trang bị một bộ cấp filament đa vật liệu ERCF, điều này thêm một số lực cản bổ sung, do đó yêu cầu một bộ trục tiên tiến hơn.

Tôi dự định sử dụng PCB công cụ Hartk 2 mảnh để quản lý cáp nhằm giảm bớt việc bảo trì đầu công cụ trong quá trình sản xuất.

Không may, LGX Lite lớn hơn một chút so với Stealthburner, ngăn cản việc gắn nó vào thân bộ trục. Tôi đã tìm thấy hai giải pháp tiềm năng để gắn một PCB và cung cấp cảm biến filament. Ramalama2 có một giá đỡ được gắn bằng vít vào bộ trục. PCB được gắn bằng vít vào giá đỡ. Thật không may, giải pháp này không hỗ trợ cảm biến filament. Giải pháp của Eytecz hỗ trợ cảm biến filament Hall Effect nhưng chỉ với một PCB duy nhất, làm cho việc bảo trì trở nên khó khăn. Hall Effect rất khó để điều chỉnh ban đầu và nhạy cảm với nhiệt độ.

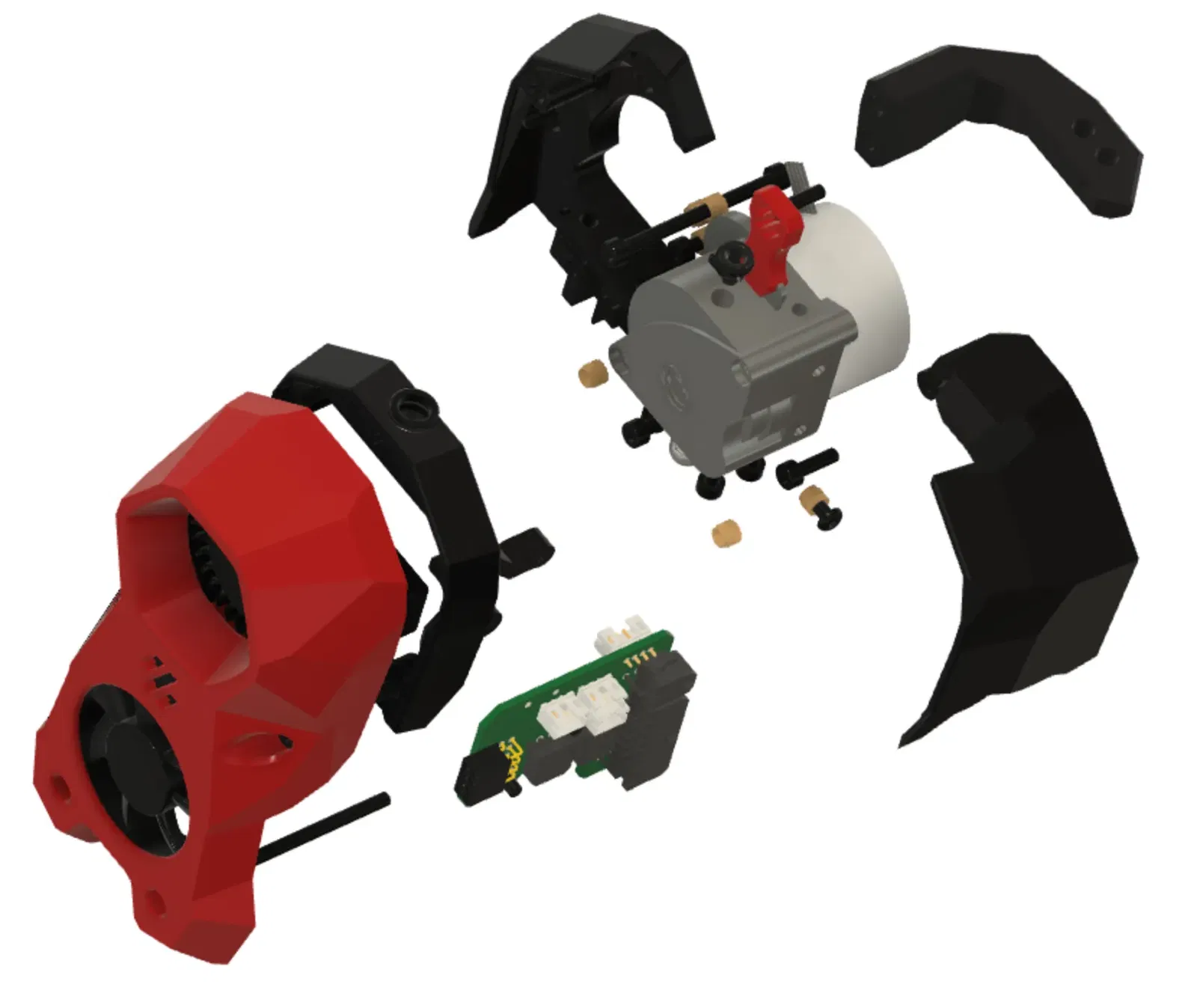

Thiết kế đã chỉnh sửa:

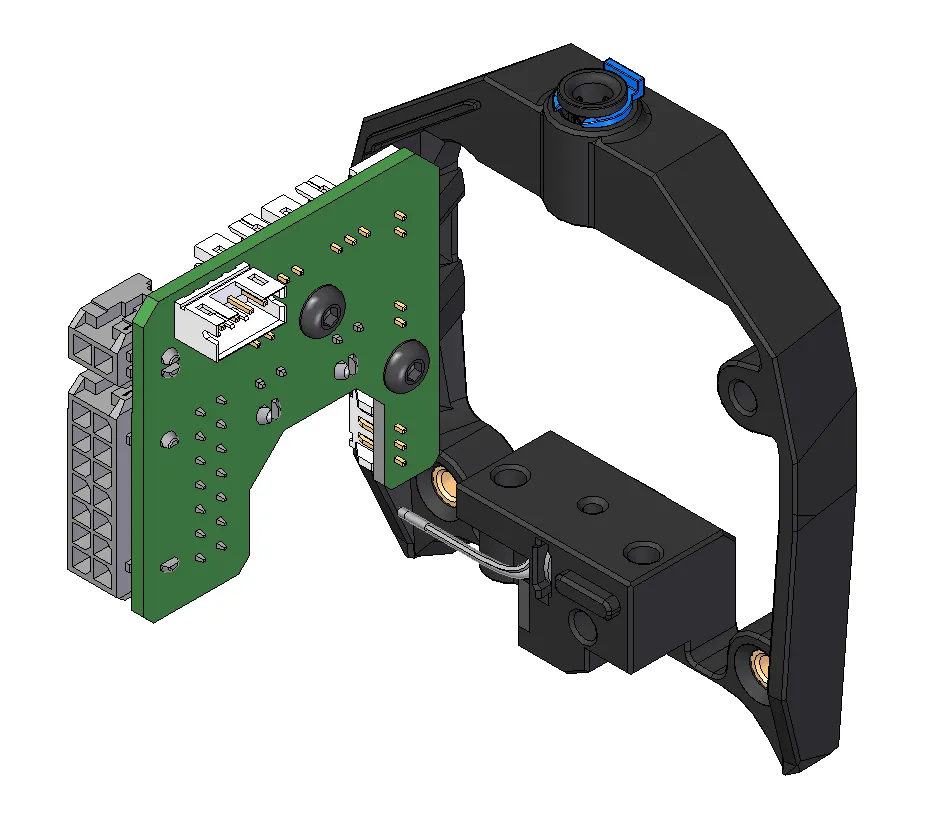

Tôi đã kết hợp hai giải pháp đã đề cập bằng cách sửa đổi giá đỡ PCB của Eytecz để chấp nhận PCB công cụ Hartk 2 mảnh và tìm một PCB gắn quạt khác. Xem BOM. Bảng này có đầu nối được đặt hoàn toàn ở bên ngoài, kết nối với PCB chính mà không có bất kỳ lực bên nào. Đầu nối của bảng quạt Hartk được đặt vào trong vài mm và sẽ không kết nối với bảng chính.

Lưu ý:

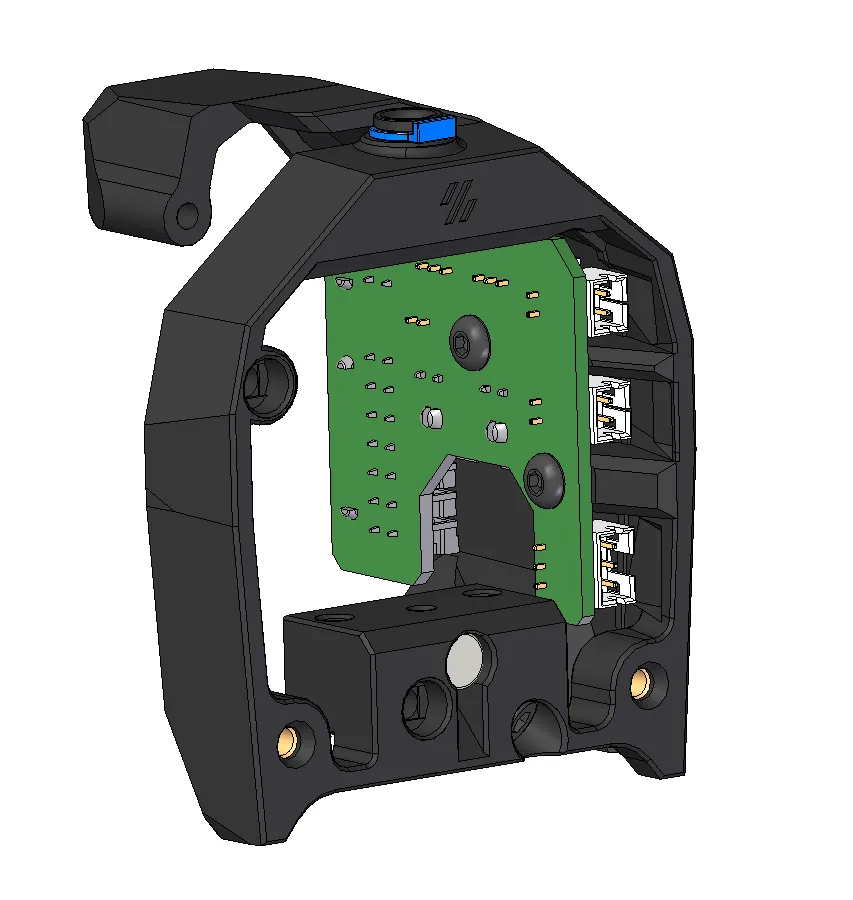

Bảng PCB chính được gắn vào thân trước thay vì vào bộ trục. Tôi đã phát hiện một số vấn đề về khoảng cách khi gắn PCB vào bộ trục chủ yếu do độ dày của giá đỡ. Việc lắp đặt PCB trên giá đỡ phía trước không yêu cầu một giá đỡ PCB riêng cho bộ trục, tiết kiệm 4mm cho khoảng cách bổ sung.

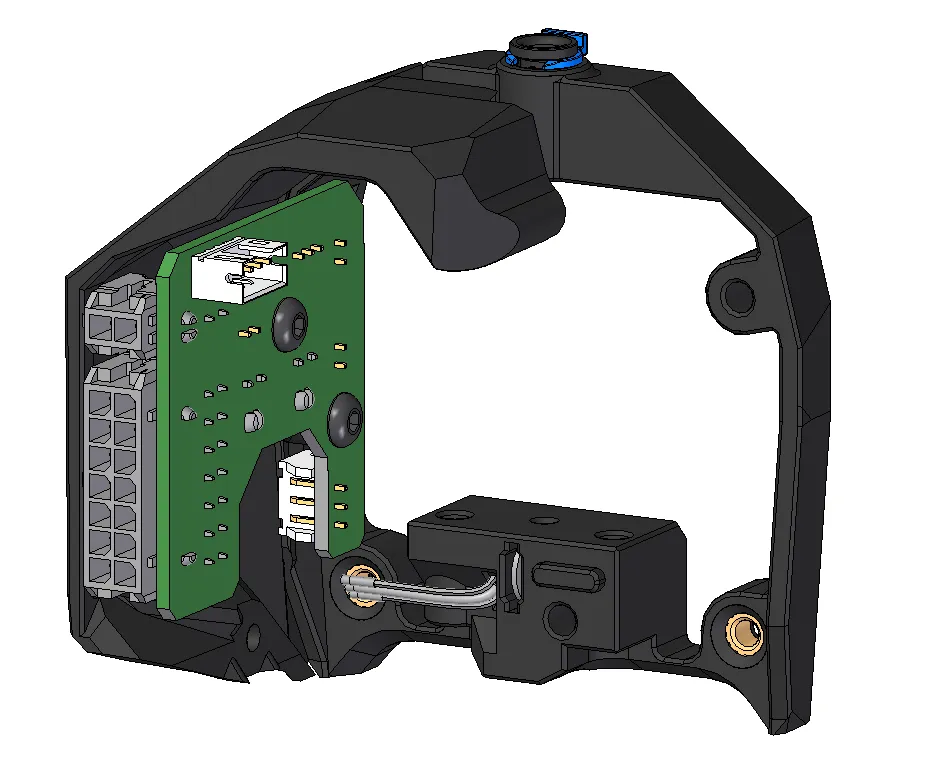

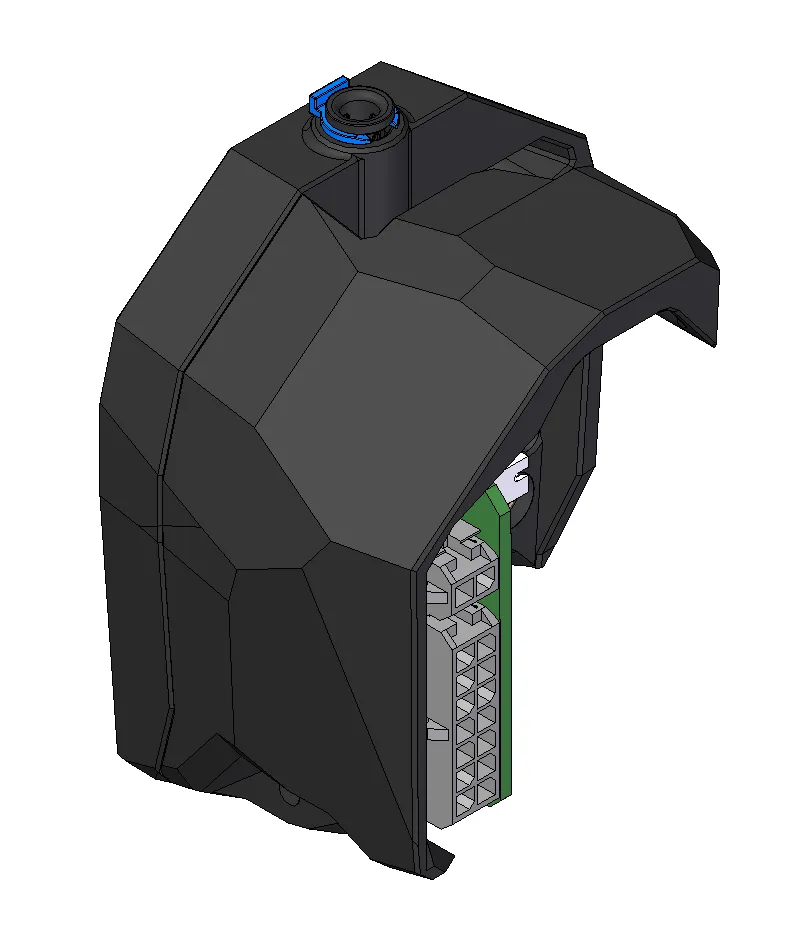

Tôi cũng đã sửa đổi nắp cáp để thêm khoảng trống bổ sung trên ba kết nối ở phía trên. Nắp hiện tại sẽ chạm vào các kết nối, không để lại chỗ cho dây. Nắp vẫn còn hơi chật ở các kết nối phía sau nhưng nó uốn cong đủ để cho khóa vừa vào. Trong tương lai, tôi có thể sẽ tăng khoảng trống một chút ở khu vực này.

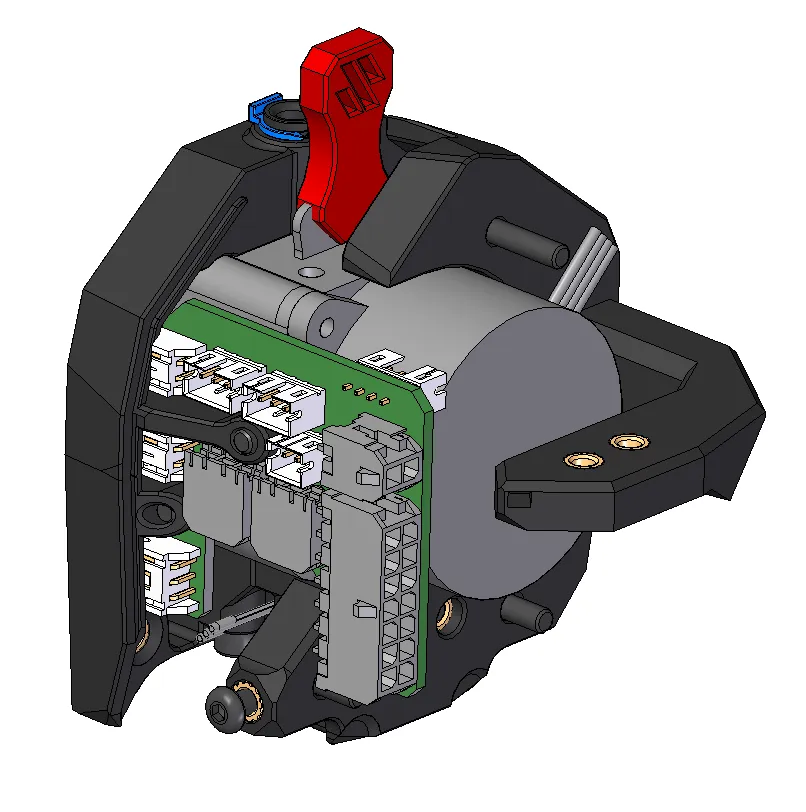

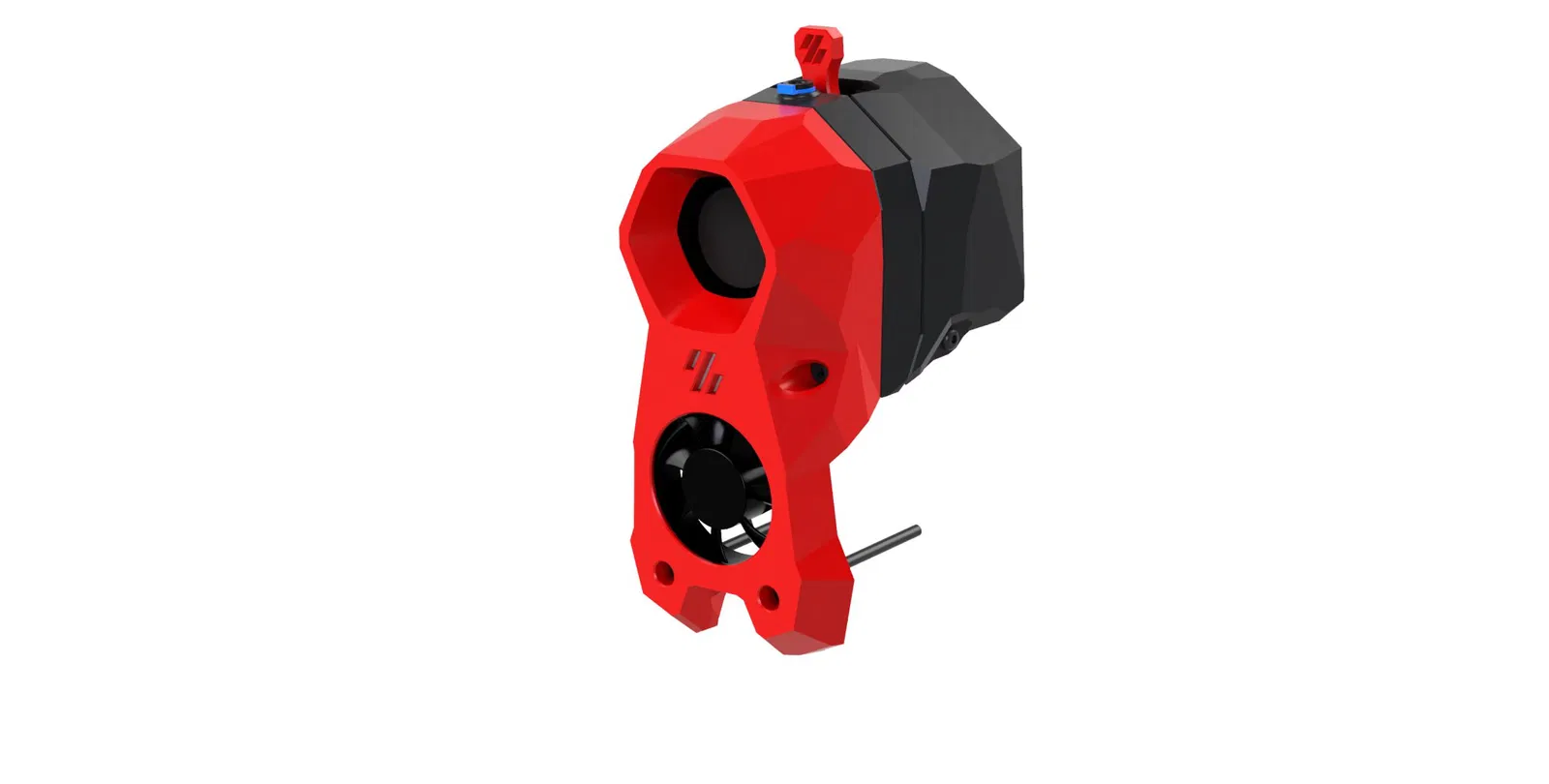

Cũng bao gồm một bản sao của nắp Quạt/LED Stealthburner. Nó bên ngoài giống hệt như bản gốc nhưng phần bên trong đã được sửa đổi để cung cấp khoảng trống cần thiết cho PCB Quạt mới.

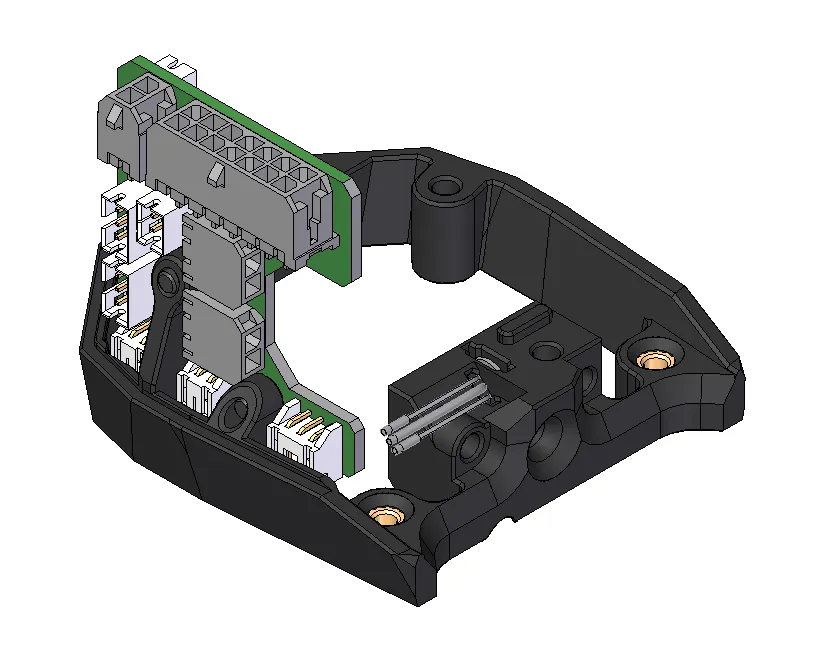

Tôi đã bao gồm các tệp cho cả phiên bản cảm biến filament Hall Effect và Omron. Tôi khuyên bạn nên sử dụng phiên bản công tắc Omron vì nó hoàn toàn không thể sai và không bị ảnh hưởng bởi độ trôi nhiệt. Chỉ có các tệp “Trước” và "Sau" khác nhau tùy thuộc vào FS bạn chọn.

BOW:

Tôi chỉ liệt kê những mục khác biệt so với bản mod Stealthburner. Nếu bạn đang xây dựng máy in từ đầu, hãy tham khảo bản mod Stealthburner để biết thêm yêu cầu vật liệu.
