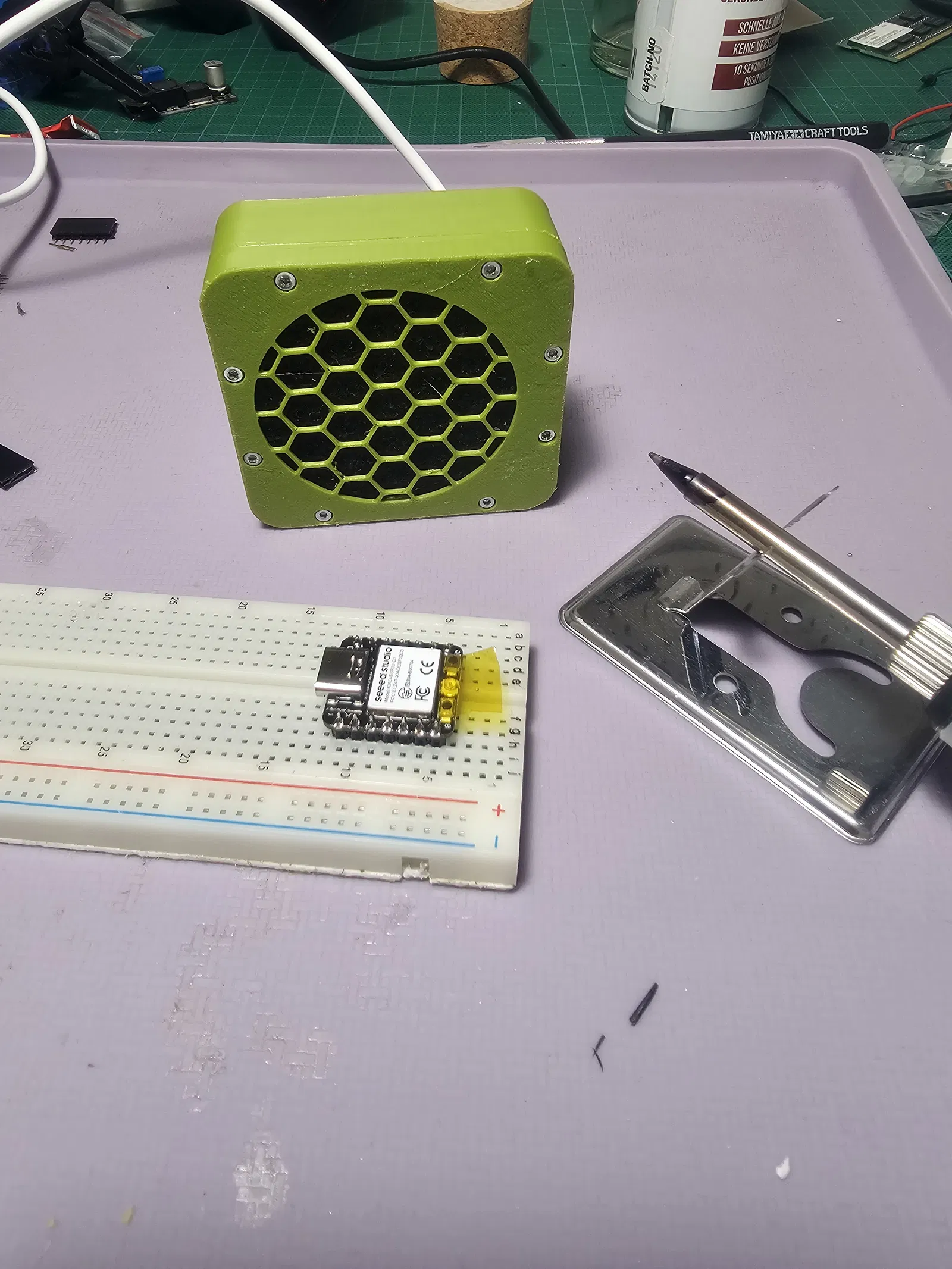

Máy Hút Khói Hàn

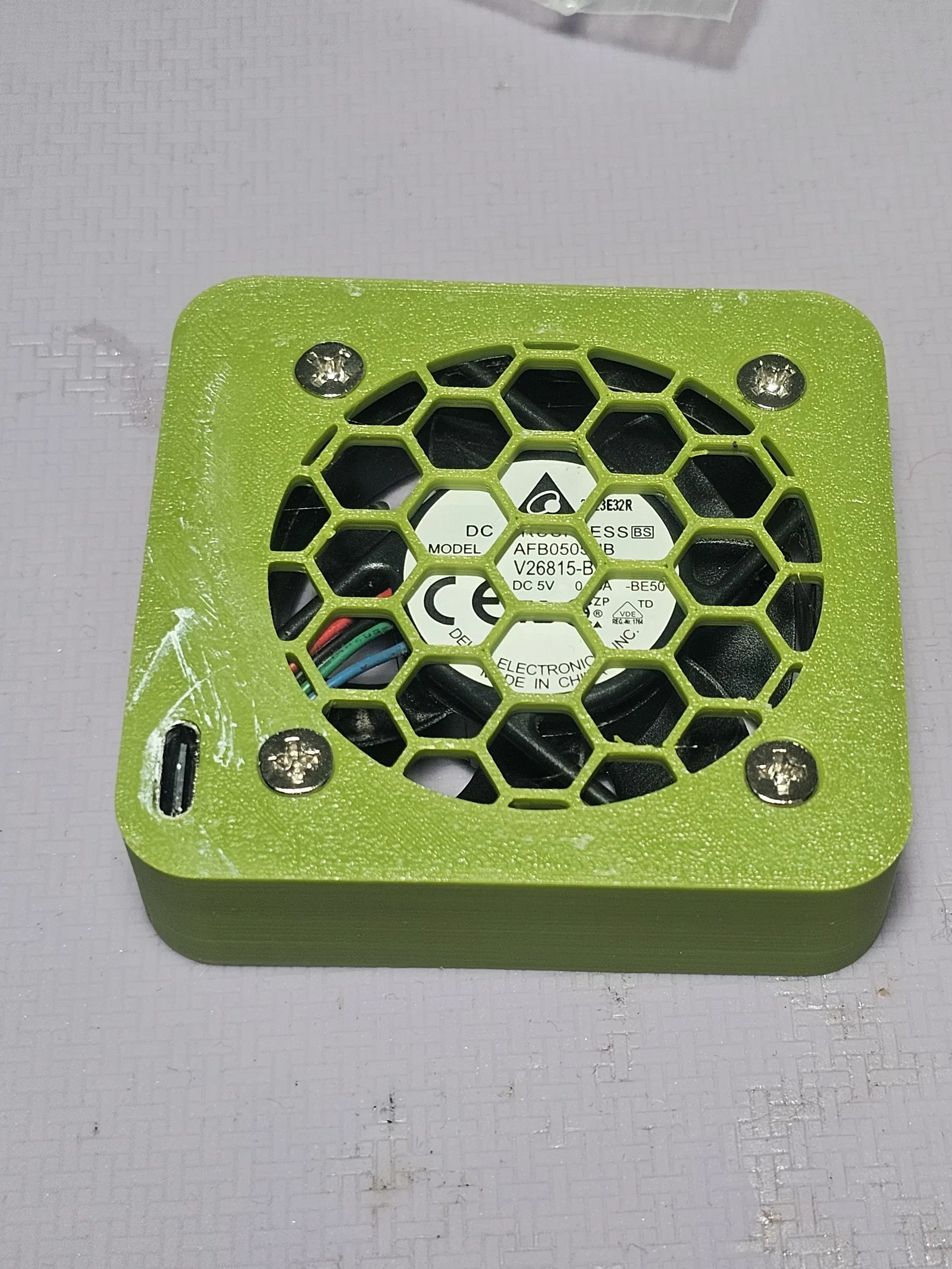

Cái máy hút khói này được làm dựa trên quạt PC 50mm 5V mà tui vớt được từ cái máy tính cũ.

In bằng PLA tiêu chuẩn

Độ dày lớp cắt: 0.2mm

3-4 lớp đáy/đỉnh/tường

Tui có dùng support cho phần khoét lỗ chìm của đầu vít trên nắp, mà do nó chỉ có 4mm đường kính nên chắc cũng không cần đâu.

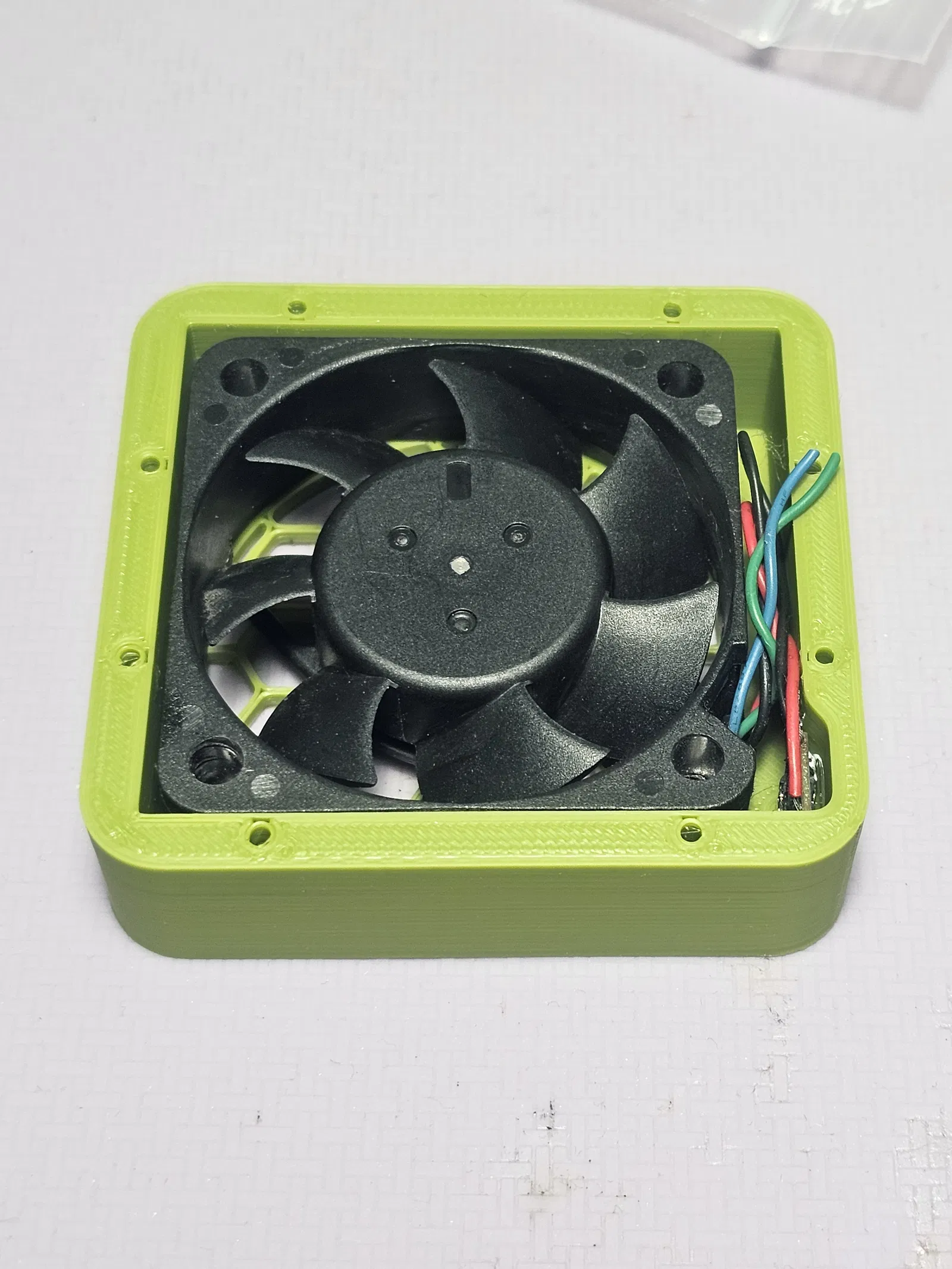

Quạt có khe hở 0.5mm xung quanh, lỗ cho bu lông là 2mm (mấy bạn chỉnh lại trong slicer cho phù hợp với máy in của mình nha).

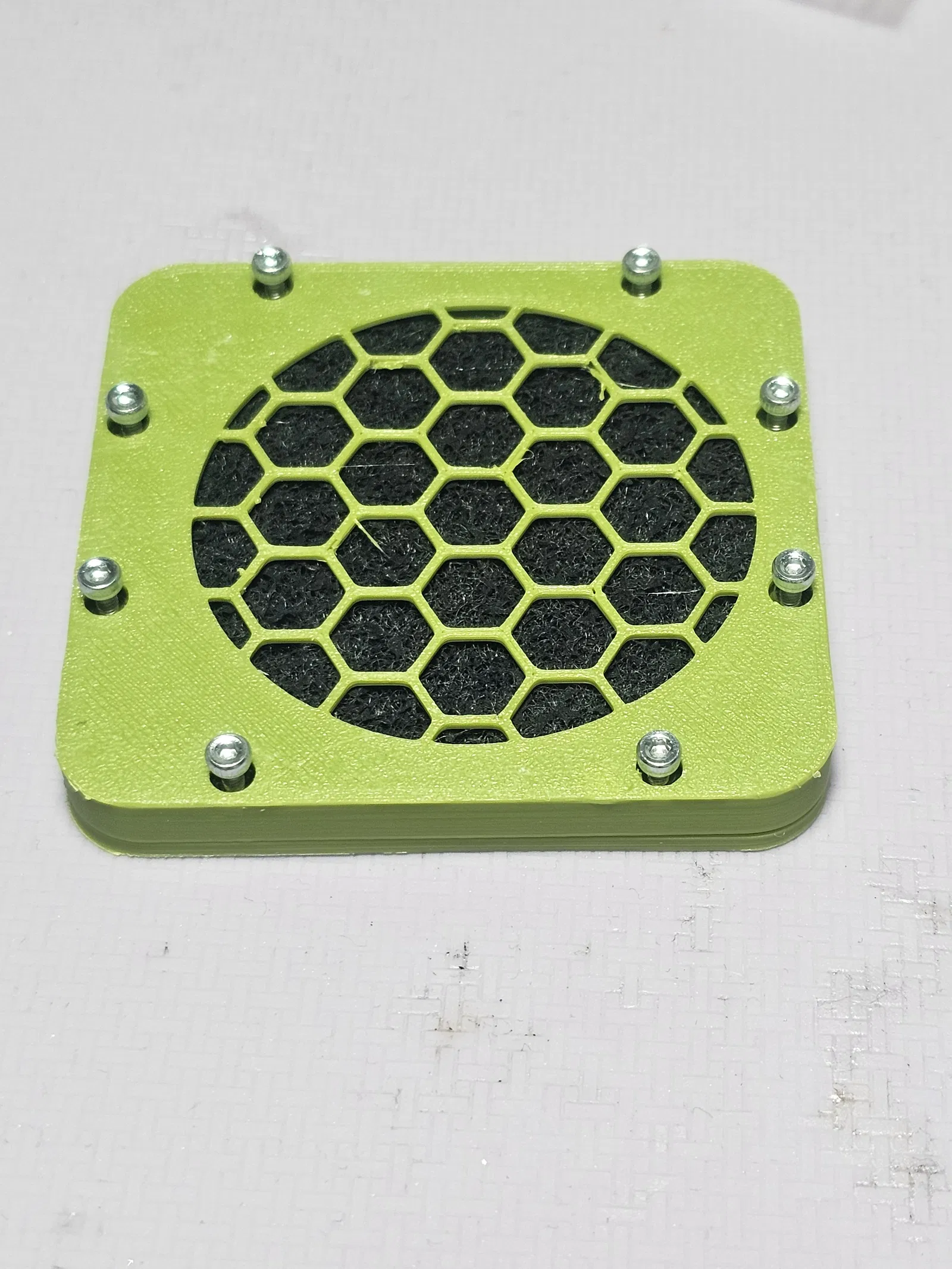

Làm lọc thì tui dùng miếng lọc than hoạt tính 5mm (nguyên bản là dùng cho máy hút khói bếp nhà mình đó), bóp lại còn 4.5mm cho vừa khít.

Danh sách vật tư (BOM):

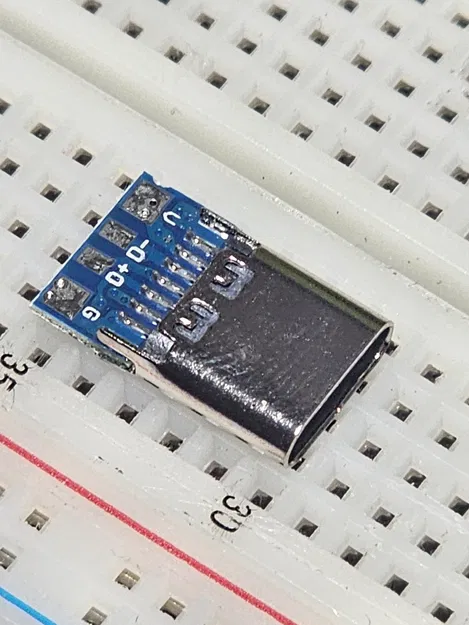

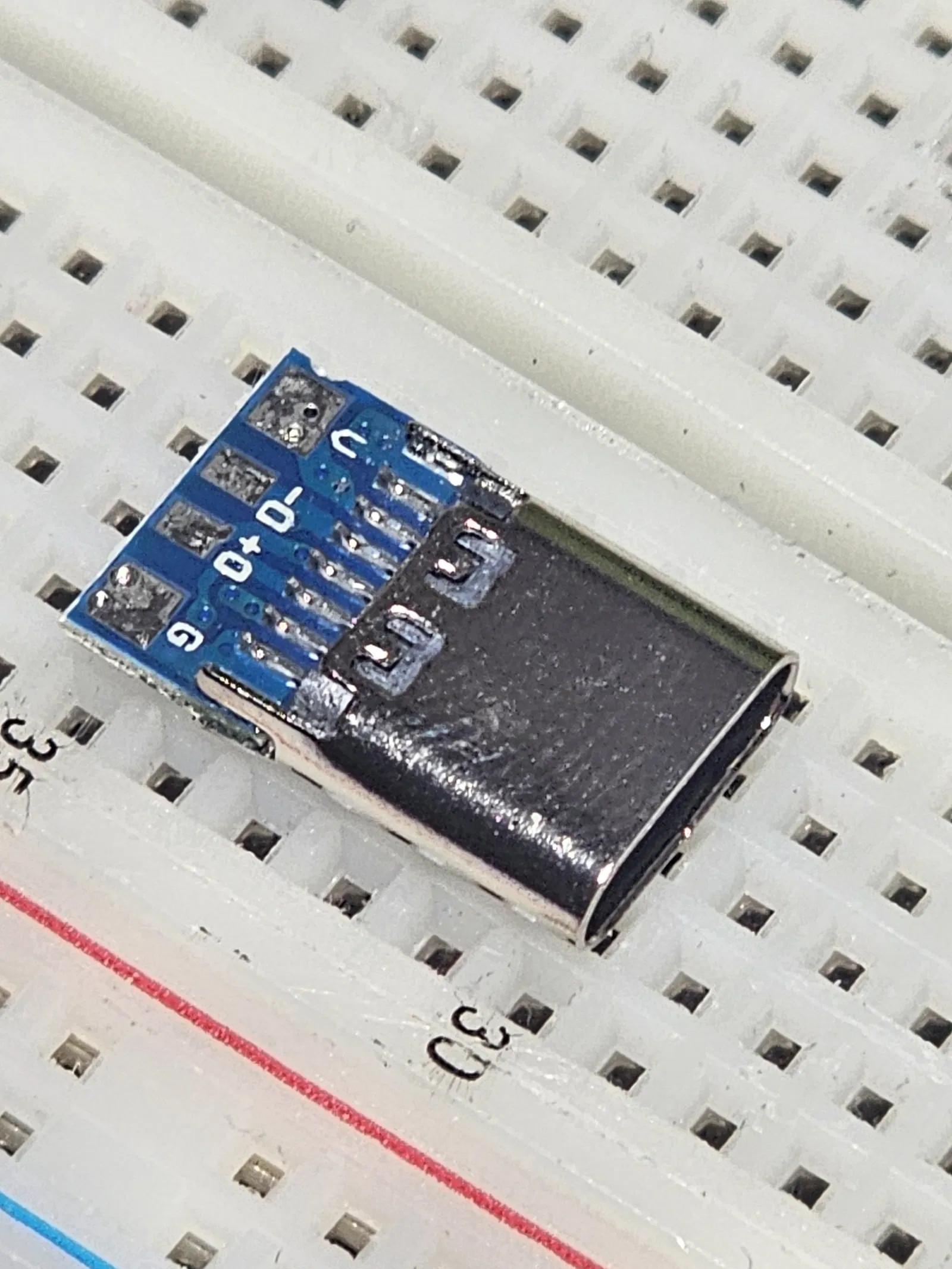

1x Quạt PC 50mm 5V 1x Lọc 50x50mm, dày 5mm 8x Ốc M2 dài 10-12mm 1x Đầu nối USB-C

Tiếp theo tui sẽ thiết kế cái đế gắn. Nếu mấy bạn có ý kiến gì muốn sửa đổi thì cứ nói cho tui biết nha. Tui cũng có đính kèm file STEP để mấy bạn tự sửa luôn đó.

Đây là thiết kế đầu tiên tui đăng lên, mong là mấy bạn thích nó.
